Διάμετρος Σωλήνα Αερίου

Από την ισχύ του λέβητα και το μήκος της γραμμής, βρίσκει τη διάμετρο που κρατά την πτώση πίεσης εντός ορίου (απλοποιημένη εξίσωση Renouard).

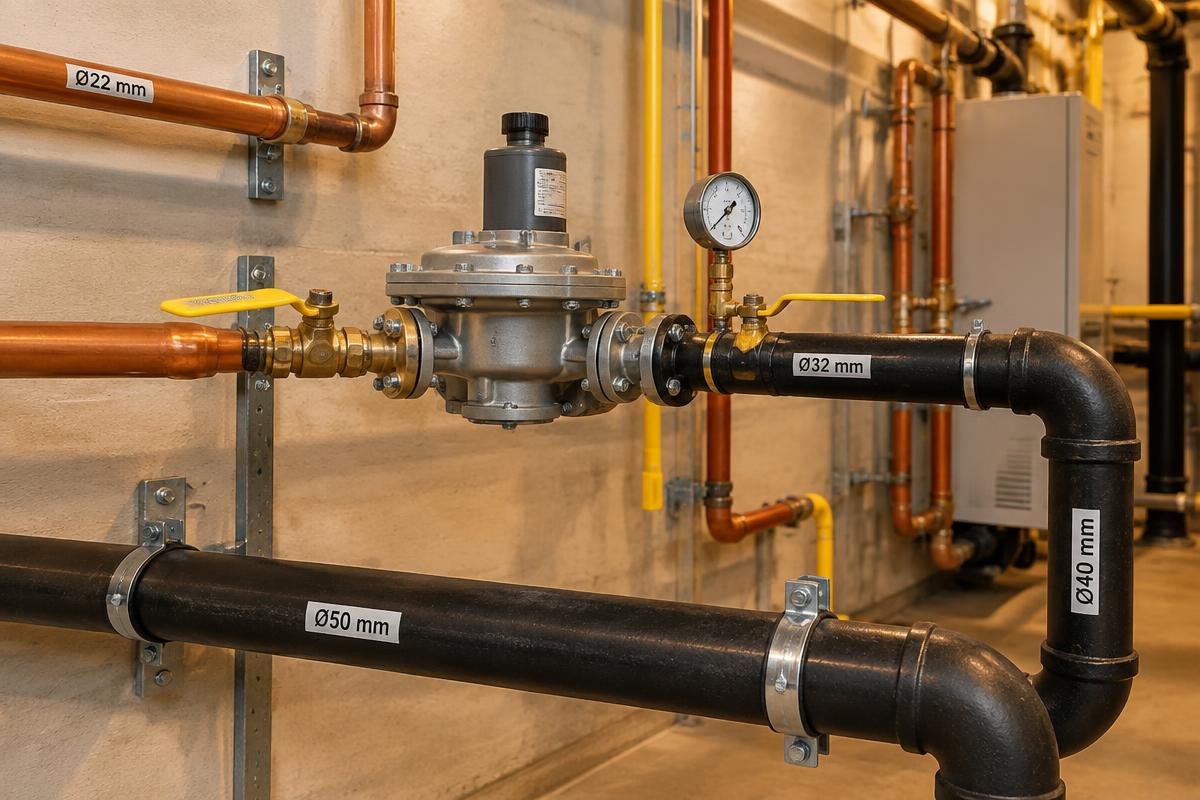

Σωλήνες φυσικού αερίου με διαμέτρους και ρυθμιστή πίεσης

ΚαύσιμοΥλικό σωλήναΙσχύς λέβητα / συσκευήςkWΜήκος γραμμής (με ισοδύναμα εξαρτημάτων)mΜέγιστη επιτρεπτή πτώση πίεσηςmbar

Παροχή αερίου

2,27 m³/h

Προτεινόμενη διάμετρος

15 mm

Πτώση πίεσης

0,00 mbar

15 mmΟΚ
Πτώση: 0,00 mbar · Ταχύτητα: 4,8 m/s
18 mmΟΚ
Πτώση: 0,00 mbar · Ταχύτητα: 3,1 m/s
22 mmΟΚ
Πτώση: 0,00 mbar · Ταχύτητα: 2,0 m/s
28 mmΟΚ
Πτώση: 0,00 mbar · Ταχύτητα: 1,2 m/s
35 mmΟΚ
Πτώση: 0,00 mbar · Ταχύτητα: 0,7 m/s
42 mmΟΚ
Πτώση: 0,00 mbar · Ταχύτητα: 0,5 m/s
54 mmΟΚ
Πτώση: 0,00 mbar · Ταχύτητα: 0,3 m/s

Διάμετρος	Ταχύτητα	Αξιολόγηση
15 mm	4,8 m/s	ΟΚ
18 mm	3,1 m/s	ΟΚ
22 mm	2,0 m/s	ΟΚ
28 mm	1,2 m/s	ΟΚ
35 mm	0,7 m/s	ΟΚ
42 mm	0,5 m/s	ΟΚ
54 mm	0,3 m/s	ΟΚ

Ενδεικτικός υπολογισμός με απλοποιημένη εξίσωση Renouard για χαμηλή πίεση. Για την τελική μελέτη ισχύουν οι προδιαγραφές της εταιρείας διανομής (π.χ. ΔΕΔΑ/ΕΔΑ) και οι τιμές του κατασκευαστή — ο διαστασιολογητής υπολογισμός γίνεται πάντα από αδειούχο τεχνικό.
