Υβριδική αντλία θερμότητας με λέβητα: Λειτουργία, κόστος και πότε συμφέρει
Η αντικατάσταση ενός υπάρχοντος λέβητα με αντλία θερμότητας δεν είναι πάντοτε η μοναδική επιλογή για την ενεργειακή αναβάθμιση μιας εγκατάστασης θέρμανσης.
Σε ορισμένα κτίρια μπορεί να εφαρμοστεί ένα υβριδικό σύστημα θέρμανσης, στο οποίο μια αντλία θερμότητας συνεργάζεται με έναν λέβητα φυσικού αερίου ή πετρελαίου.
Στόχος είναι να αξιοποιούνται τα πλεονεκτήματα της κάθε πηγής θερμότητας ανάλογα με τις εξωτερικές συνθήκες, τις θερμικές ανάγκες και το κόστος της ενέργειας.
Ωστόσο, ένα υβριδικό σύστημα δεν είναι αυτομάτως οικονομικότερο ή αποδοτικότερο. Η αποτελεσματικότητά του εξαρτάται από τον σωστό σχεδιασμό και τον έλεγχο λειτουργίας.
1. Τι είναι η υβριδική αντλία θερμότητας;
Ο όρος περιγράφει ένα σύστημα στο οποίο συνεργάζονται δύο διαφορετικές πηγές θερμότητας:
Μια ηλεκτρική αντλία θερμότητας.
Ένας λέβητας, συνήθως φυσικού αερίου ή πετρελαίου.
Οι δύο πηγές μπορούν να λειτουργούν εναλλάξ ή, εφόσον το επιτρέπει ο σχεδιασμός, να καλύπτουν ταυτόχρονα μέρος της ζήτησης.
Στην αγορά υπάρχουν ολοκληρωμένα υβριδικά συστήματα κατασκευαστών, αλλά και λύσεις που συνδυάζουν κατάλληλα υφιστάμενο εξοπλισμό.
Η δεύτερη περίπτωση απαιτεί ιδιαίτερη προσοχή στη συμβατότητα των συσκευών, στους αυτοματισμούς και στις υδραυλικές συνδέσεις.
2. Πώς λειτουργεί ένα υβριδικό σύστημα;
Σε ένα ενδεικτικό σενάριο:
Ήπιες εξωτερικές θερμοκρασίες: Η αντλία θερμότητας καλύπτει τις ανάγκες θέρμανσης, όταν μπορεί να λειτουργεί με ικανοποιητική απόδοση.
Χαμηλότερες εξωτερικές θερμοκρασίες: Ο ελεγκτής μπορεί να ενεργοποιήσει τον λέβητα όταν η αντλία δεν επαρκεί ή όταν ο λέβητας αποτελεί οικονομικότερη επιλογή με βάση τις παραμέτρους του συστήματος.
Μεγάλη στιγμιαία ζήτηση: Σε κατάλληλα σχεδιασμένα συστήματα, οι δύο πηγές μπορούν να συνεισφέρουν ταυτόχρονα.
Ο ακριβής τρόπος λειτουργίας καθορίζεται από τη στρατηγική ελέγχου και δεν είναι ίδιος σε όλες τις εγκαταστάσεις.
3. Υβριδική και διπλής πηγής θέρμανση: Είναι το ίδιο;
Οι όροι hybrid heating και dual-fuel heating χρησιμοποιούνται συχνά για συστήματα που συνδυάζουν ηλεκτρική αντλία θερμότητας με λέβητα καυσίμου.
Ωστόσο, στην πράξη υπάρχουν διαφορετικές αρχιτεκτονικές.
Μερικά συστήματα επιτρέπουν μόνο εναλλαγή μεταξύ των πηγών. Άλλα επιτρέπουν και παράλληλη λειτουργία.
Για αυτό, πριν από την επιλογή εξοπλισμού πρέπει να διευκρινίζεται:
Αν επιτρέπεται ταυτόχρονη λειτουργία.
Πώς δίνεται προτεραιότητα στην αντλία θερμότητας.
Ποια θερμοκρασία ενεργοποιεί τον λέβητα.
Αν ο έλεγχος λαμβάνει υπόψη τιμές ηλεκτρικής ενέργειας και καυσίμου.
Πώς παράγεται το ζεστό νερό χρήσης.
4. Τι είναι η θερμοκρασία δισημείου;
Η θερμοκρασία δισημείου (bivalent temperature) είναι μια εξωτερική θερμοκρασία που χρησιμοποιείται στον σχεδιασμό και στον έλεγχο ενός συστήματος με δύο πηγές θέρμανσης.
Συχνά συνδέεται με το σημείο κάτω από το οποίο η αντλία θερμότητας δεν καλύπτει μόνη της το πλήρες θερμικό φορτίο.
Δεν πρέπει να συγχέεται με το οικονομικό σημείο εναλλαγής, στο οποίο ο ελεγκτής επιλέγει την πηγή με βάση το κόστος παραγωγής θερμότητας.
Τα δύο σημεία μπορεί να είναι διαφορετικά.
Δεν υπάρχει μία κατάλληλη θερμοκρασία δισημείου για όλα τα κτίρια.
5. Πότε συμφέρει να διατηρήσουμε τον υπάρχοντα λέβητα;
Η υβριδική λύση μπορεί να αξίζει διερεύνηση όταν:
Υπάρχει ήδη λειτουργικός και κατάλληλος λέβητας.
Το κτίριο έχει μεγάλες θερμικές απώλειες στις χαμηλότερες εξωτερικές θερμοκρασίες.
Τα υφιστάμενα σώματα χρειάζονται υψηλή θερμοκρασία νερού σε συνθήκες αιχμής.
Η πλήρης μετατροπή του συστήματος θα απαιτούσε σημαντικές πρόσθετες εργασίες.
Η μελέτη δείχνει ότι η συνεργασία δύο πηγών μπορεί να έχει οικονομικό ή λειτουργικό όφελος.
Η διατήρηση παλαιού λέβητα δεν αποτελεί από μόνη της πλεονέκτημα. Πρέπει να αξιολογούνται η κατάστασή του, η ασφάλεια, η απόδοση και το κόστος συντήρησης.
6. Πότε μπορεί να μην αξίζει;
Η υβριδική εγκατάσταση μπορεί να είναι λιγότερο ελκυστική όταν:
Η αντλία θερμότητας μπορεί να καλύψει μόνη της τις ανάγκες με ικανοποιητική εποχιακή απόδοση.
Ο λέβητας χρειάζεται ακριβές επισκευές.
Το κόστος διατήρησης δύο συστημάτων είναι υψηλό.
Υπάρχουν περιορισμοί χώρου.
Οι απαιτούμενες υδραυλικές και ηλεκτρικές τροποποιήσεις είναι εκτεταμένες.
Η διαφορά στο λειτουργικό κόστος δεν δικαιολογεί την επένδυση.
Σε ένα καλά μονωμένο κτίριο με σύστημα χαμηλών θερμοκρασιών, μια σωστά διαστασιολογημένη αυτόνομη αντλία θερμότητας μπορεί να είναι απλούστερη επιλογή.
7. Αντλία θερμότητας με λέβητα φυσικού αερίου
Σε αυτή τη διάταξη, ο λέβητας αερίου παραμένει διαθέσιμος για κάλυψη φορτίων όταν απαιτείται.
Ο ελεγκτής μπορεί να αποφασίζει ποια πηγή θα λειτουργεί, ανάλογα με:
Την εξωτερική θερμοκρασία.
Την απαιτούμενη θερμοκρασία προσαγωγής.
Τη διαθέσιμη ισχύ της αντλίας.
Την τιμή ηλεκτρικής ενέργειας.
Την τιμή φυσικού αερίου.
Τον βαθμό απόδοσης του λέβητα.
Πρέπει να λαμβάνονται υπόψη και τα πάγια κόστη της σύνδεσης φυσικού αερίου, όταν εξετάζεται η συνολική οικονομική σκοπιμότητα.
8. Αντλία θερμότητας με λέβητα πετρελαίου
Ο συνδυασμός με λέβητα πετρελαίου είναι επίσης τεχνικά εφικτός, εφόσον ο εξοπλισμός και η εγκατάσταση είναι κατάλληλα.
Ιδιαίτερη σημασία έχουν:
Η πραγματική απόδοση του υπάρχοντος λέβητα.
Η κατάσταση του καυστήρα.
Η συντήρηση της καπνοδόχου.
Η αποθήκευση καυσίμου.
Το κόστος πετρελαίου.
Η ασφαλής υδραυλική απομόνωση των πηγών.
Δεν πρέπει να θεωρούμε ότι ένας παλαιός λέβητας είναι κατάλληλος για υβριδική λειτουργία χωρίς τεχνικό έλεγχο.
9. Πώς υπολογίζεται ποια πηγή είναι οικονομικότερη;
Για μια απλή σύγκριση εξετάζουμε το κόστος παραγωγής μίας kWh χρήσιμης θερμότητας.
Για την αντλία θερμότητας:
Κόστος θερμότητας = Τιμή ηλεκτρικής kWh ÷ COP
Για τον λέβητα:
Κόστος θερμότητας = Τιμή kWh καυσίμου ÷ βαθμός απόδοσης λέβητα
Οι τιμές καυσίμου πρέπει να αναφέρονται στην ίδια κατάλληλη ενεργειακή βάση με τον βαθμό απόδοσης.
Υποθετικό παράδειγμα
Ας υποθέσουμε:
Τιμή ηλεκτρικής ενέργειας: 0,20 €/kWh.
COP αντλίας θερμότητας: 3,5.
Τιμή ενέργειας καυσίμου: 0,11 €/kWh.
Βαθμός απόδοσης λέβητα: 90%.
Τότε:
Αντλία θερμότητας: 0,20 ÷ 3,5 = 0,057 €/kWh θερμότητας.
Λέβητας: 0,11 ÷ 0,90 = 0,122 €/kWh θερμότητας.
Στο συγκεκριμένο υποθετικό σημείο λειτουργίας, η αντλία θερμότητας παράγει φθηνότερη χρήσιμη θερμότητα.
Αν όμως ο COP μειωθεί, το κόστος ανά kWh θερμότητας αυξάνεται.
Το παράδειγμα δεν αποτελεί πρόβλεψη για πραγματικό λογαριασμό. Δεν περιλαμβάνει πάγια, βοηθητικές καταναλώσεις, κόστος συντήρησης ή άλλες επιβαρύνσεις.
10. Μπορούν οι δύο πηγές να λειτουργούν ταυτόχρονα;
Ναι, σε ορισμένες υβριδικές διατάξεις.
Για παράδειγμα, η αντλία θερμότητας μπορεί να καλύπτει ένα μέρος του φορτίου και ο λέβητας να παρέχει συμπληρωματική ισχύ.
Αυτό απαιτεί κατάλληλη υδραυλική διαμόρφωση και αυτοματισμό.
Σε άλλα συστήματα επιτρέπεται μόνο η λειτουργία της μίας πηγής κάθε φορά.
Δεν πρέπει να συνδέονται δύο γεννήτριες θερμότητας χωρίς να έχει επιβεβαιωθεί η επιτρεπόμενη αρχιτεκτονική λειτουργίας.

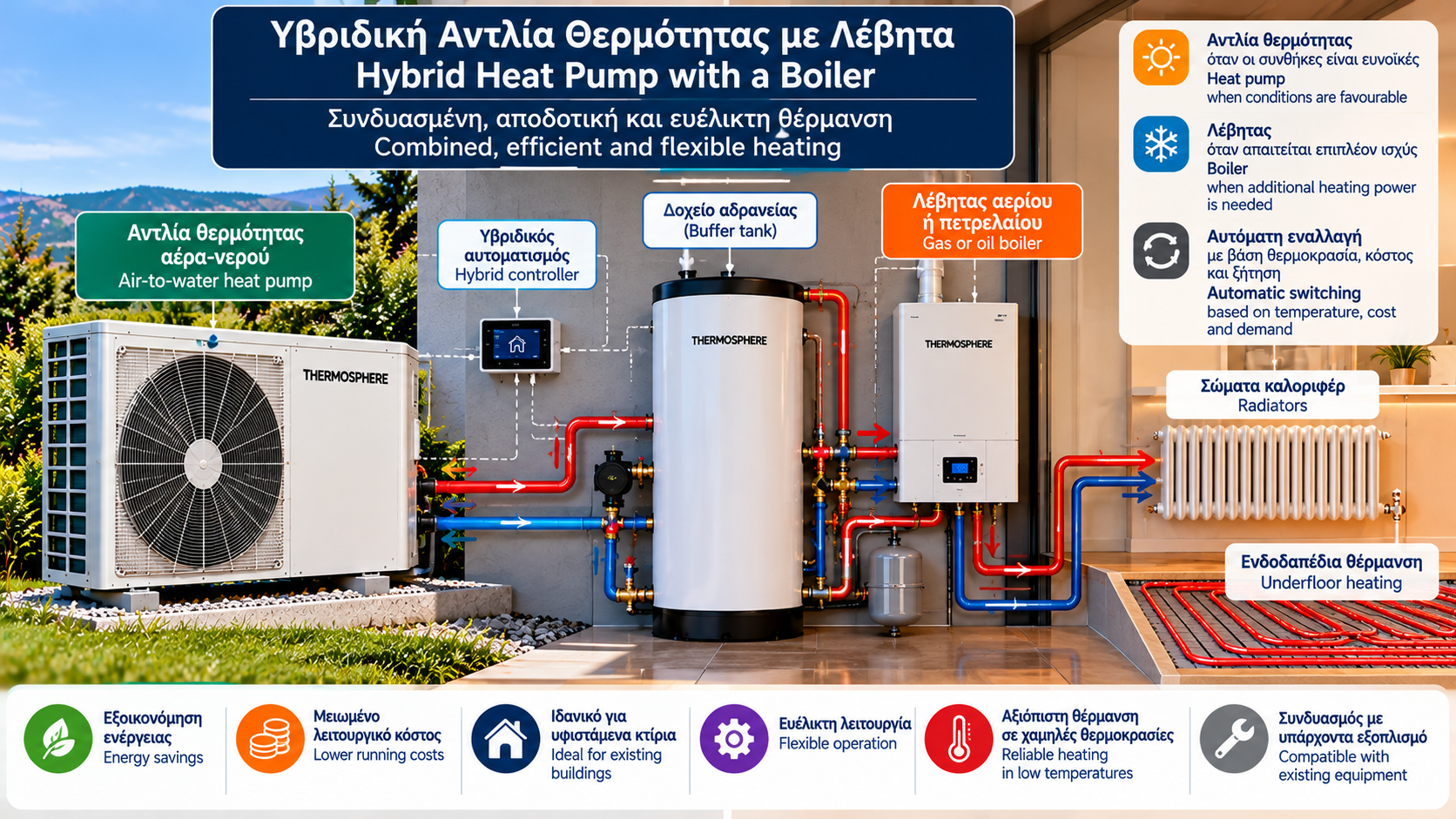

11. Πώς γίνεται η υδραυλική σύνδεση;
Η υδραυλική διαμόρφωση εξαρτάται από τις συσκευές και τις απαιτήσεις του κατασκευαστή.
Μπορεί να περιλαμβάνει:
Υδραυλικό διαχωρισμό, όπου απαιτείται.
Δοχείο αδρανείας, εφόσον τεκμηριώνεται η ανάγκη.
Κυκλοφορητές.
Βαλβίδες αντεπιστροφής.
Βαλβίδες απομόνωσης.
Αισθητήρες θερμοκρασίας.
Διατάξεις ασφαλείας.
Κατάλληλο ελεγκτή δύο πηγών.
Πρέπει να αποφεύγεται η ανεπιθύμητη κυκλοφορία νερού μέσα από ανενεργή πηγή.
Η εγκατάσταση οφείλει επίσης να διασφαλίζει την απαιτούμενη παροχή νερού της αντλίας θερμότητας.
12. Χρειάζεται δοχείο αδρανείας;
Όχι υποχρεωτικά.
Το δοχείο αδρανείας μπορεί να χρησιμοποιηθεί για αύξηση του διαθέσιμου όγκου νερού, υδραυλικό διαχωρισμό ή σταθεροποίηση της λειτουργίας, ανάλογα με την εγκατάσταση.
Η αναγκαιότητά του πρέπει να τεκμηριώνεται από τη μελέτη και τις οδηγίες των κατασκευαστών.
Η άσκοπη προσθήκη δοχείου μπορεί να αυξήσει το κόστος, τις θερμικές απώλειες και την πολυπλοκότητα.
13. Πώς λειτουργεί ο αυτοματισμός;
Ένας κατάλληλος υβριδικός ελεγκτής μπορεί να λαμβάνει υπόψη:
Εξωτερική θερμοκρασία.
Θερμοκρασία προσαγωγής.
Θερμικό φορτίο.
Διαθέσιμη ισχύ αντλίας.
COP ή μοντέλο εκτίμησης απόδοσης.
Τιμές ενέργειας.
Χρόνο λειτουργίας.
Προτεραιότητες ζεστού νερού χρήσης.
Περιορισμούς ασφαλείας.
Ορισμένοι ελεγκτές λειτουργούν με απλή προκαθορισμένη θερμοκρασία εναλλαγής.
Άλλοι χρησιμοποιούν πιο σύνθετη στρατηγική ενεργειακής βελτιστοποίησης.
Η ύπαρξη αυτοματισμού δεν εγγυάται εξοικονόμηση αν οι παράμετροί του έχουν ρυθμιστεί λανθασμένα.
14. Τι γίνεται με τα σώματα καλοριφέρ;
Τα υπάρχοντα σώματα μπορούν να χρησιμοποιηθούν εφόσον η εγκατάσταση έχει σχεδιαστεί σωστά.
Σε ήπιες συνθήκες, η αντλία θερμότητας μπορεί να λειτουργεί με χαμηλότερη προσαγωγή.
Σε χαμηλότερες εξωτερικές θερμοκρασίες, ο λέβητας μπορεί να αναλαμβάνει ή να συμπληρώνει τη θέρμανση, ανάλογα με τη στρατηγική λειτουργίας.
Ωστόσο, η χρήση λέβητα δεν αναιρεί την ανάγκη ελέγχου της απόδοσης των σωμάτων και των θερμικών απωλειών του κτιρίου.
15. Τι ισχύει για το ζεστό νερό χρήσης;
Υπάρχουν διαφορετικές δυνατότητες:
Παραγωγή αποκλειστικά από τον λέβητα.
Παραγωγή από την αντλία θερμότητας.
Συνδυασμένη παραγωγή με προτεραιότητες ελέγχου.
Η επιλογή εξαρτάται από τη συμβατότητα του εξοπλισμού, τη χωρητικότητα αποθήκευσης και τις απαιτήσεις υγιεινής.
Η στρατηγική για το ζεστό νερό χρήσης μπορεί να διαφέρει από τη στρατηγική θέρμανσης χώρων.
16. Ποιο είναι το κόστος εγκατάστασης;
Το κόστος εξαρτάται από:
Την αντλία θερμότητας.
Την κατάσταση του υπάρχοντος λέβητα.
Τον υβριδικό ελεγκτή.
Τις υδραυλικές τροποποιήσεις.
Τον πρόσθετο εξοπλισμό.
Την ηλεκτρική εγκατάσταση.
Τη θέση σε λειτουργία.
Η διατήρηση υπάρχοντος λέβητα δεν σημαίνει ότι η εγκατάσταση θα είναι απαραίτητα φθηνότερη από ένα αυτόνομο σύστημα αντλίας θερμότητας.
Για ουσιαστική σύγκριση χρειάζονται αναλυτικές προσφορές με ισοδύναμο αντικείμενο εργασιών.
17. Ποια είναι τα μειονεκτήματα;
Μια υβριδική εγκατάσταση έχει συνήθως μεγαλύτερη πολυπλοκότητα από ένα σύστημα με μία μόνο πηγή.
Πιθανά μειονεκτήματα είναι:
Συντήρηση δύο συσκευών.
Πρόσθετοι αυτοματισμοί.
Περισσότερα υδραυλικά εξαρτήματα.
Πιθανές επιπλέον βλάβες.
Διατήρηση υποδομών καυσίμου.
Συνεχιζόμενες εκπομπές από την καύση.
Ανάγκη σωστού συντονισμού των πηγών.
18. Πέντε συχνά λάθη
1. Σύνδεση αντλίας και λέβητα χωρίς ενιαία στρατηγική ελέγχου.
Οι δύο συσκευές μπορεί να λειτουργούν αναποτελεσματικά.
2. Επιλογή θερμοκρασίας εναλλαγής χωρίς μελέτη.
Η εξωτερική θερμοκρασία από μόνη της δεν αρκεί για οικονομική βελτιστοποίηση.
3. Παράβλεψη των ελάχιστων απαιτήσεων παροχής νερού.
Μπορεί να προκαλέσει προβλήματα λειτουργίας της αντλίας.
4. Διατήρηση λέβητα σε κακή τεχνική κατάσταση.
Αυξάνει τον κίνδυνο βλαβών και μειώνει το αναμενόμενο όφελος.
5. Σύγκριση μόνο του κόστους καυσίμου.
Πρέπει να εξετάζονται και τα πάγια, η συντήρηση και το κόστος εγκατάστασης.
19. Συχνές ερωτήσεις
Μπορώ να συνδέσω αντλία θερμότητας στον υπάρχοντα λέβητα;
Σε πολλές περιπτώσεις είναι τεχνικά εφικτό, αλλά απαιτείται έλεγχος συμβατότητας, υδραυλικής εγκατάστασης και αυτοματισμών.
Είναι καλύτερη η υβριδική λύση από την πλήρη αντικατάσταση λέβητα;
Όχι πάντα. Εξαρτάται από το κτίριο, τις τιμές ενέργειας και το συνολικό κόστος.
Μπορεί να χρησιμοποιηθεί λέβητας πετρελαίου;
Ναι, εφόσον ο λέβητας είναι κατάλληλος και η εγκατάσταση σχεδιαστεί σωστά.
Θα λειτουργεί πάντα η αντλία θερμότητας πρώτη;
Αυτό εξαρτάται από τη στρατηγική του ελεγκτή και τις παραμέτρους λειτουργίας.
Χρειάζεται μεγαλύτερη συντήρηση;
Συνήθως απαιτείται συντήρηση και των δύο πηγών, σύμφωνα με τις προδιαγραφές τους.
Μπορεί να λειτουργήσει με ενδοδαπέδια θέρμανση;
Ναι, εφόσον υπάρχει κατάλληλος έλεγχος θερμοκρασίας και υδραυλικός σχεδιασμός.
Μειώνει πάντα την κατανάλωση;
Όχι. Το αποτέλεσμα εξαρτάται από το πόση θερμότητα παράγει κάθε πηγή και από την απόδοσή της.
Συμπέρασμα
Η υβριδική αντλία θερμότητας με λέβητα μπορεί να αποτελέσει πρακτική λύση για τη σταδιακή αναβάθμιση ενός υπάρχοντος συστήματος θέρμανσης.
Μπορεί να αξιοποιεί την αντλία θερμότητας σε ευνοϊκές συνθήκες και να διατηρεί τον λέβητα για πρόσθετη ισχύ ή συγκεκριμένες λειτουργικές απαιτήσεις.
Ωστόσο, η εγκατάσταση δύο πηγών αυξάνει την πολυπλοκότητα και δεν εγγυάται χαμηλότερο κόστος.
Η υβριδική λύση αξίζει όταν μια τεχνική και οικονομική μελέτη αποδεικνύει ότι προσφέρει πραγματικό πλεονέκτημα έναντι μιας σωστά σχεδιασμένης αυτόνομης αντλίας θερμότητας.
