Ύψος καμινάδας: Πώς επηρεάζει τον ελκυσμό και ποιο είναι το σωστό ύψος;
Το ύψος της καμινάδας αποτελεί σημαντική παράμετρο στον σχεδιασμό ενός συστήματος απαγωγής καυσαερίων. Επηρεάζει τη διαθέσιμη πίεση φυσικού ελκυσμού, τη συμπεριφορά της ροής και, σε συνδυασμό με άλλους παράγοντες, την ασφαλή λειτουργία της εγκατάστασης.
Μια καμινάδα που είναι πολύ χαμηλή ενδέχεται να μην εξασφαλίζει επαρκή ελκυσμό. Ωστόσο, ούτε η υπερβολική αύξηση του ύψους αποτελεί πάντοτε σωστή λύση.
Το κατάλληλο ύψος πρέπει να προσδιορίζεται με βάση τα χαρακτηριστικά της συσκευής θέρμανσης, τη διαδρομή της καπνοδόχου, τη διάμετρο, τη θερμοκρασία των καυσαερίων και τις συνθήκες της εγκατάστασης.
Πώς επηρεάζει το ύψος τον φυσικό ελκυσμό;
Ο φυσικός ελκυσμός δημιουργείται λόγω της διαφοράς πυκνότητας μεταξύ των θερμών καυσαερίων μέσα στην καμινάδα και του ψυχρότερου αέρα του περιβάλλοντος.
Όταν τα καυσαέρια έχουν μικρότερη πυκνότητα από τον εξωτερικό αέρα, δημιουργείται διαφορά πίεσης που συμβάλλει στην ανοδική τους κίνηση.
Σε απλουστευμένη μορφή, η θεωρητική διαφορά πίεσης μπορεί να εκφραστεί ως:
Δp = g × H × (ρₑ − ρᵍ)
Όπου:
Δp: θεωρητική διαφορά πίεσης λόγω άνωσης, σε Pa.
g: επιτάχυνση της βαρύτητας, σε m/s².
H: ενεργό κατακόρυφο ύψος, σε m.
ρₑ: πυκνότητα εξωτερικού αέρα, σε kg/m³.
ρᵍ: αντιπροσωπευτική πυκνότητα καυσαερίων, σε kg/m³.
Η σχέση αυτή είναι απλουστευμένη και δεν υποκαθιστά την πλήρη θερμική και ρευστοδυναμική μελέτη.
Καθώς αυξάνεται το ενεργό ύψος, μπορεί να αυξηθεί και η θεωρητική διαθέσιμη πίεση φυσικού ελκυσμού.
Ωστόσο, οι πραγματικές συνθήκες λειτουργίας επηρεάζονται από τις απώλειες πίεσης και την ψύξη των καυσαερίων.
Τι συμβαίνει όταν η καμινάδα είναι πολύ χαμηλή;
Σε εγκαταστάσεις φυσικού ελκυσμού, το ανεπαρκές ύψος μπορεί να περιορίζει τη διαθέσιμη διαφορά πίεσης.
Ανάλογα με τη συσκευή και τις συνθήκες λειτουργίας, ενδέχεται να εμφανιστούν:
Δυσκολία στην εκκίνηση της καύσης.
Ασταθής ελκυσμός.
Επιστροφή καπνού στον χώρο.
Ατελής απαγωγή καυσαερίων.
Αυξημένη ευαισθησία στις μεταβολές του ανέμου.
Τα παραπάνω συμπτώματα δεν οφείλονται αποκλειστικά στο ύψος. Μπορεί να σχετίζονται με ανεπαρκή παροχή αέρα καύσης, εμπόδια, λανθασμένη διαστασιολόγηση ή προβλήματα της συσκευής.
Προσοχή: Η επιστροφή καπνού ή καυσαερίων σε εσωτερικό χώρο αποτελεί σοβαρή ένδειξη προβλήματος ασφαλείας. Η συσκευή πρέπει να τίθεται εκτός λειτουργίας μέχρι να ελεγχθεί από κατάλληλα καταρτισμένο επαγγελματία.
Είναι πάντα καλύτερη μια ψηλότερη καμινάδα;
Όχι απαραίτητα.
Η αύξηση του ύψους μπορεί να βελτιώσει τη θεωρητική πίεση φυσικού ελκυσμού, αλλά ταυτόχρονα αυξάνει το μήκος της διαδρομής των καυσαερίων.
Αυτό μπορεί να οδηγήσει σε:
Πρόσθετες απώλειες πίεσης λόγω τριβών.
Μεγαλύτερες θερμικές απώλειες.
Αυξημένη πιθανότητα ψύξης των καυσαερίων.
Πρόσθετες απαιτήσεις μηχανικής στήριξης.
Μεγαλύτερη έκθεση της κατασκευής στον άνεμο.
Σε ορισμένες εγκαταστάσεις, ο υπερβολικός ελκυσμός μπορεί επίσης να επηρεάσει δυσμενώς τη λειτουργία της συσκευής.
Επομένως, ο στόχος δεν είναι το μέγιστο δυνατό ύψος, αλλά η εξασφάλιση κατάλληλων συνθηκών λειτουργίας.

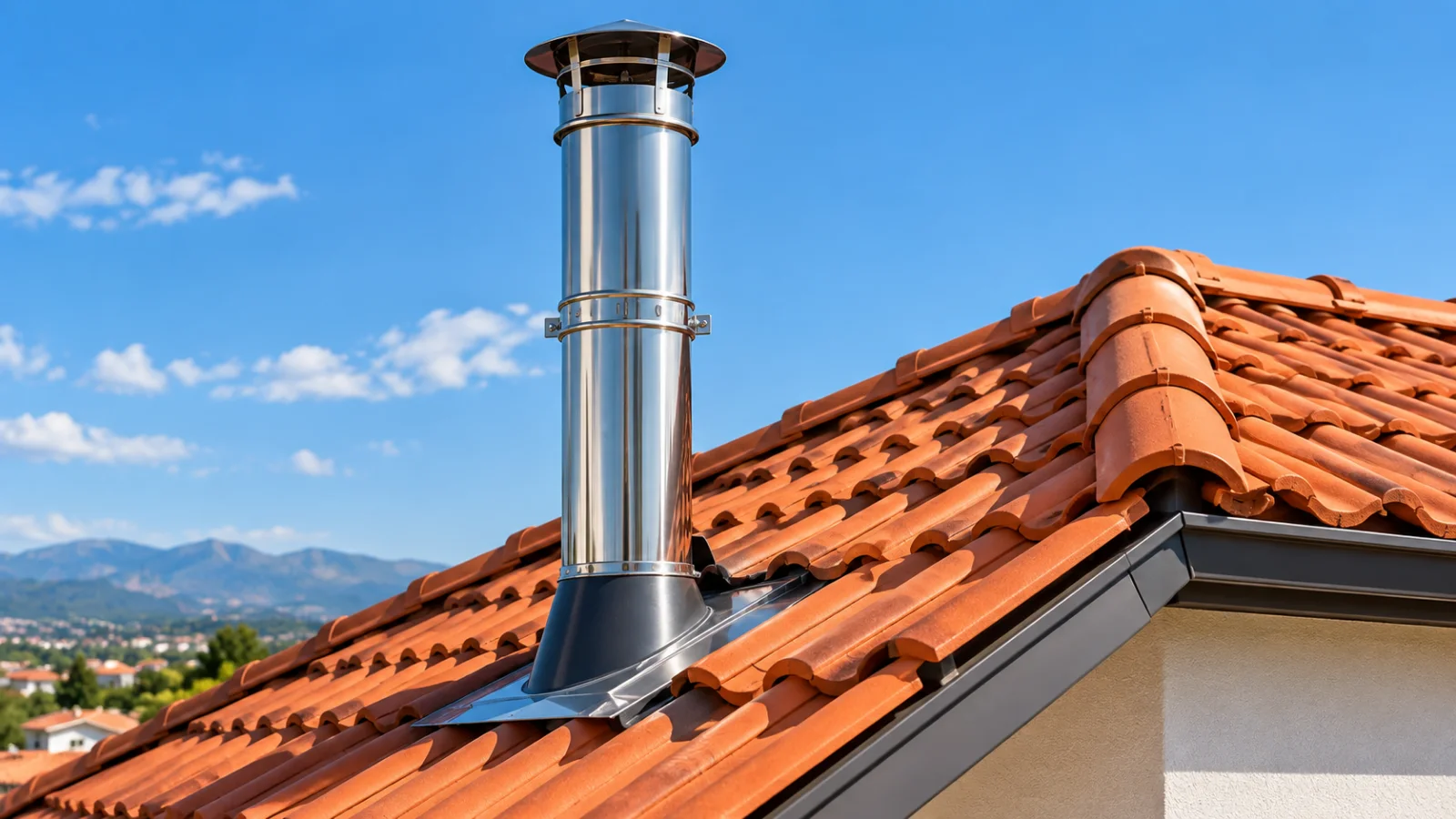

Πόσο πρέπει να εξέχει η καμινάδα πάνω από τη στέγη;
Η θέση της απόληξης αποτελεί ξεχωριστό ζήτημα από το συνολικό ύψος της καπνοδόχου.
Η απόληξη πρέπει να τοποθετείται έτσι ώστε να επιτρέπεται η ασφαλής διασπορά των καυσαερίων και να περιορίζεται η επίδραση δυσμενών ανεμοπιέσεων.
Κατά τον σχεδιασμό εξετάζονται:
Η μορφή και η κλίση της στέγης.
Η θέση του κορφιά.
Η οριζόντια απόσταση από την κορυφή της στέγης.
Τα γειτονικά κτίρια.
Τα ανοίγματα και οι πιθανές εισαγωγές αέρα.
Τα εμπόδια και οι τοπικές συνθήκες ανέμου.
Οι απαιτήσεις του κατασκευαστή και της ισχύουσας νομοθεσίας.
Δεν υπάρχει ένας ενιαίος αριθμός ύψους πάνω από τη στέγη που να εφαρμόζεται σε όλες τις συσκευές και σε όλα τα κτίρια.
Οι απαιτούμενες αποστάσεις και θέσεις απόληξης πρέπει να προσδιορίζονται σύμφωνα με τους εφαρμοστέους κανονισμούς και τις οδηγίες της συγκεκριμένης εγκατάστασης.
Πώς επηρεάζει ο άνεμος την καμινάδα;
Ο άνεμος μπορεί να δημιουργήσει περιοχές θετικής και αρνητικής πίεσης γύρω από τη στέγη και τα γειτονικά δομικά στοιχεία.
Ανάλογα με τη θέση της απόληξης, αυτές οι πιέσεις μπορούν να επηρεάσουν τη ροή των καυσαερίων.
Μια απόληξη τοποθετημένη σε δυσμενή ζώνη ανεμοπίεσης ενδέχεται να παρουσιάζει ασταθή συμπεριφορά, ακόμη και όταν το συνολικό ύψος της καμινάδας φαίνεται επαρκές.
Για τον λόγο αυτό, η θέση της απόληξης και η γεωμετρία της στέγης πρέπει να εξετάζονται μαζί.
Η τοποθέτηση ενός αντιανεμικού εξαρτήματος δεν αποτελεί καθολική λύση. Κάθε εξάρτημα πρέπει να είναι συμβατό με το σύστημα και να επιτρέπεται από τον κατασκευαστή.
Τι ρόλο παίζουν η διάμετρος και η θερμομόνωση;
Το ύψος δεν μπορεί να εξετάζεται ανεξάρτητα από τη διάμετρο.
Η διάμετρος επηρεάζει την ταχύτητα των καυσαερίων και τις απώλειες πίεσης.
Παράλληλα, η θερμομόνωση επηρεάζει τη θερμοκρασιακή μεταβολή των καυσαερίων κατά μήκος της καπνοδόχου.
Σε μια εξωτερική καμινάδα χωρίς επαρκή μόνωση, η έντονη ψύξη μπορεί να μειώσει τη διαθέσιμη πίεση φυσικού ελκυσμού.
Επομένως, η αύξηση του ύψους δεν διορθώνει απαραίτητα μια λανθασμένη διάμετρο ή ανεπαρκή θερμομόνωση.
Πώς υπολογίζεται το κατάλληλο ύψος σύμφωνα με το EN 13384-1;
Το ευρωπαϊκό πρότυπο EN 13384-1 περιγράφει μεθόδους θερμικού και ρευστοδυναμικού υπολογισμού για καπνοδόχους που εξυπηρετούν μία συσκευή.
Στον υπολογισμό λαμβάνονται υπόψη παράμετροι όπως:
Η παροχή μάζας των καυσαερίων.
Η θερμοκρασία στην έξοδο της συσκευής.
Οι απαιτήσεις πίεσης της συσκευής.
Η γεωμετρία και το ενεργό ύψος της καπνοδόχου.
Η εσωτερική διάμετρος και η τραχύτητα.
Οι αντιστάσεις από αλλαγές κατεύθυνσης και εξαρτήματα.
Οι θερμικές ιδιότητες του συστήματος.
Οι εξωτερικές συνθήκες υπολογισμού.
Η διαδικασία ελέγχει αν το σύστημα μπορεί να λειτουργήσει εντός των απαιτούμενων ορίων πίεσης και θερμοκρασίας.
Το αποτέλεσμα δεν είναι απλώς ένας αριθμός μέτρων, αλλά μια τεχνικά τεκμηριωμένη διαστασιολόγηση της εγκατάστασης.
Τι προβλέπει το EN 15287-1;
Το EN 15287-1 αφορά τον σχεδιασμό, την εγκατάσταση και τη θέση σε λειτουργία καπνοδόχων στο πεδίο εφαρμογής του.
Μεταξύ των ζητημάτων που εξετάζονται περιλαμβάνονται η διαδρομή της καπνοδόχου, η απόληξη, η πρόσβαση για επιθεώρηση και οι απαιτήσεις εγκατάστασης.
Η εφαρμογή του πρέπει να συνδυάζεται με τις ισχύουσες εθνικές απαιτήσεις και τις οδηγίες του κατασκευαστή.
Τι ισχύει για τους λέβητες συμπύκνωσης;
Στους λέβητες συμπύκνωσης, η απαγωγή καυσαερίων πραγματοποιείται συχνά με τη βοήθεια ανεμιστήρα και με συστήματα που λειτουργούν υπό θετική πίεση.
Στις περιπτώσεις αυτές, ο φυσικός ελκυσμός δεν αποτελεί απαραίτητα τον βασικό μηχανισμό απαγωγής.
Η επιτρεπόμενη διαδρομή, το μήκος, η διάμετρος, οι καμπύλες και η θέση της απόληξης καθορίζονται από την εγκεκριμένη διαμόρφωση του συστήματος και τις οδηγίες του κατασκευαστή.
Δεν πρέπει να εφαρμόζονται αυτομάτως κανόνες που αφορούν παραδοσιακές καμινάδες φυσικού ελκυσμού.
Συνηθισμένα λάθη στην επιλογή ύψους
Αυθαίρετη αύξηση της καμινάδας
Η προσθήκη επιπλέον μέτρων χωρίς υπολογισμό μπορεί να μην αντιμετωπίσει την πραγματική αιτία του προβλήματος.
Παράβλεψη της στέγης και των γειτονικών εμποδίων
Η απόληξη μπορεί να βρίσκεται σε δυσμενή ζώνη ανεμοπίεσης.
Επιλογή ύψους χωρίς έλεγχο διαμέτρου
Το ύψος και η διάμετρος πρέπει να αξιολογούνται ως παράμετροι του ίδιου συστήματος.
Παράβλεψη των θερμικών απωλειών
Η μεγάλη εξωτερική διαδρομή μπορεί να προκαλέσει σημαντική ψύξη των καυσαερίων.
Αγνόηση των οδηγιών της συσκευής
Οι απαιτήσεις ενός λέβητα, μιας σόμπας ή ενός τζακιού δεν είναι απαραίτητα ίδιες.
Πότε απαιτείται έλεγχος από επαγγελματία;
Έλεγχος της καμινάδας απαιτείται ιδιαίτερα όταν παρατηρούνται:
Επιστροφή καπνού στον χώρο.
Δυσκολία ανάφλεξης ή ασταθής καύση.
Ασυνήθιστες οσμές καυσαερίων.
Επαναλαμβανόμενες δυσλειτουργίες της συσκευής.
Προβλήματα που εμφανίζονται κυρίως όταν φυσάει.
Ο έλεγχος πρέπει να περιλαμβάνει τη συσκευή, την παροχή αέρα καύσης, την κατάσταση της καπνοδόχου και τις συνθήκες απαγωγής.
Συμπέρασμα
Το σωστό ύψος καμινάδας είναι αποτέλεσμα συνολικού σχεδιασμού και όχι εφαρμογής ενός γενικού αριθμητικού κανόνα.
Σε εγκαταστάσεις φυσικού ελκυσμού, το ύψος συμβάλλει στη δημιουργία διαθέσιμης πίεσης, αλλά η πραγματική λειτουργία εξαρτάται επίσης από τη θερμοκρασία, τη διάμετρο, τις απώλειες πίεσης και τις συνθήκες ανέμου.
Η σωστή θέση απόληξης, η κατάλληλη διαστασιολόγηση και η τήρηση των απαιτήσεων της συσκευής είναι καθοριστικές για την ασφαλή λειτουργία.
Ο υπολογισμός και η εγκατάσταση πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο επαγγελματία, σύμφωνα με τα εφαρμοστέα πρότυπα, τους εθνικούς κανονισμούς και τις οδηγίες του κατασκευαστή.
Τεχνικές αναφορές
EN 13384-1 — Chimneys: Thermal and fluid dynamic calculation methods — Part 1: Chimneys serving one combustion appliance.
EN 15287-1 — Chimneys: Design, installation and commissioning — Part 1.
EN 1443 — Chimneys: General requirements.
CEN/TR 1749 — European scheme for the classification of gas appliances according to the method of supplying combustion air and evacuating combustion products.
Οι εφαρμοστέες εκδόσεις των προτύπων, οι εθνικές απαιτήσεις και οι οδηγίες του κατασκευαστή πρέπει να επιβεβαιώνονται πριν από τη χρήση τους σε συγκεκριμένη εγκατάσταση.
