Υποπίνακας κατοικίας: Πότε χρειάζεται, πώς λειτουργεί και τι ισχύει για μεγάλα ηλεκτρικά φορτία

Υποπίνακας κατοικίας: Πότε χρειάζεται, πώς λειτουργεί και τι ισχύει για μεγάλα ηλεκτρικά φορτία

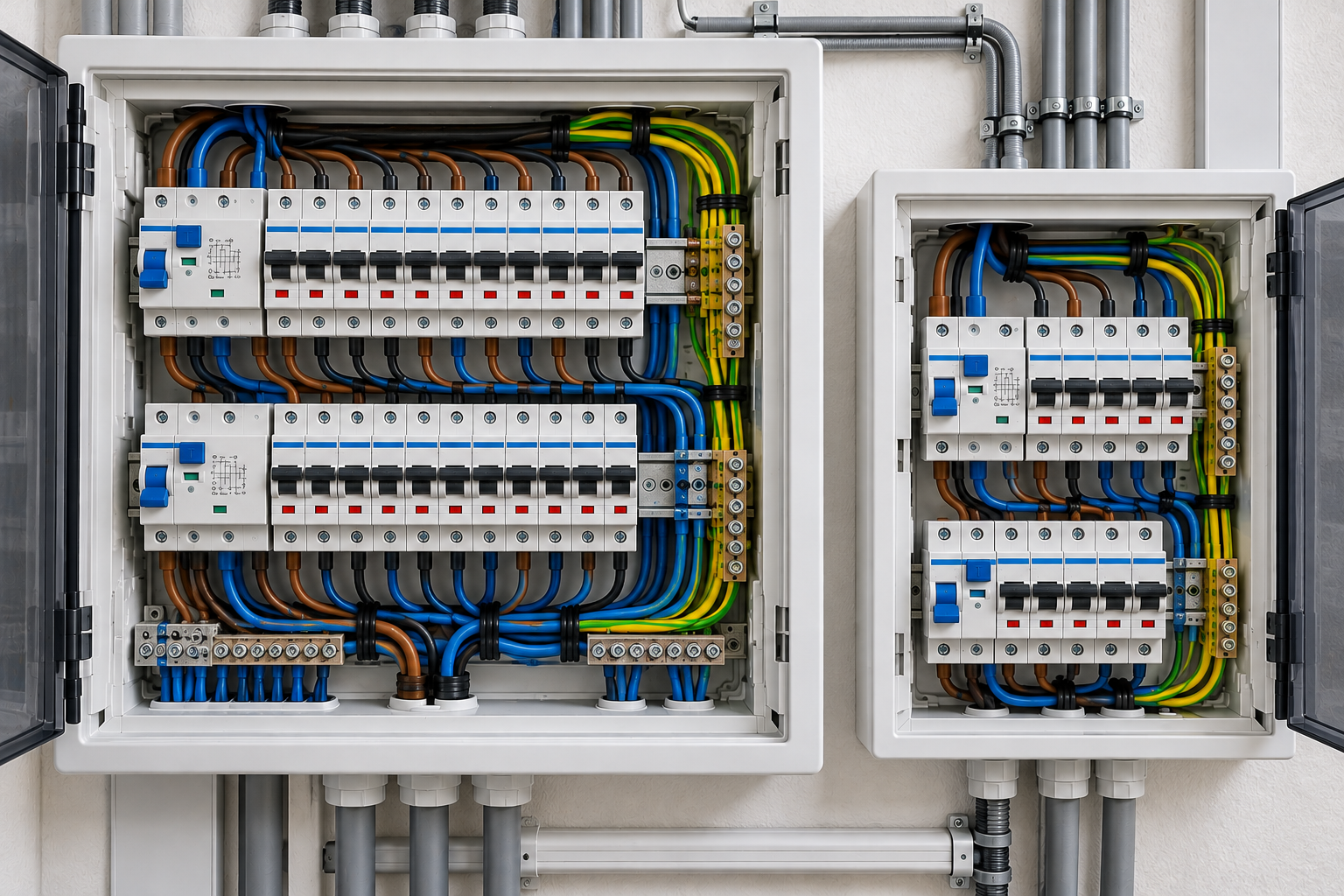

Ο ηλεκτρολογικός υποπίνακας αποτελεί μια λύση διανομής ηλεκτρικής ενέργειας που χρησιμοποιείται σε κατοικίες, επαγγελματικούς χώρους και κτίρια με περισσότερες ηλεκτρικές εγκαταστάσεις.

Σε μια τυπική κατοικία, ο κεντρικός ηλεκτρολογικός πίνακας τροφοδοτεί τα επιμέρους κυκλώματα φωτισμού, ρευματοδοτών και ηλεκτρικών συσκευών.

Όταν όμως ένα κτίριο διαθέτει περισσότερους ορόφους, ανεξάρτητους χώρους, γκαράζ ή πρόσθετο εξοπλισμό, μπορεί να είναι πρακτικό να εγκατασταθεί ένας δεύτερος, μικρότερος πίνακας.

Αυτός ο πίνακας ονομάζεται υποπίνακας ή δευτερεύων ηλεκτρολογικός πίνακας.

Η εγκατάστασή του δεν αυξάνει από μόνη της τη διαθέσιμη ηλεκτρική ισχύ του κτιρίου. Επιτρέπει όμως την οργάνωση και διανομή της ηλεκτρικής τροφοδότησης σε επιμέρους περιοχές ή ομάδες κυκλωμάτων.

Στον οδηγό αυτό εξετάζουμε πότε χρειάζεται ένας υποπίνακας, πώς λειτουργεί, ποια είναι τα βασικά τεχνικά ζητήματα και πώς σχετίζεται με αντλίες θερμότητας, φορτιστές ηλεκτρικών αυτοκινήτων και άλλα μεγάλα ηλεκτρικά φορτία.

1. Τι είναι ο ηλεκτρολογικός υποπίνακας;

Ο ηλεκτρολογικός υποπίνακας είναι ένας δευτερεύων πίνακας διανομής που τροφοδοτείται από κατάλληλα σχεδιασμένο κύκλωμα της ηλεκτρικής εγκατάστασης.

Μπορεί να χρησιμοποιείται για την τροφοδότηση συγκεκριμένου τμήματος ενός κτιρίου ή μιας ομάδας ηλεκτρικών κυκλωμάτων.

Για παράδειγμα, μια διώροφη κατοικία μπορεί να διαθέτει:

• Κεντρικό πίνακα στο ισόγειο.

• Υποπίνακα στον πρώτο όροφο.

Ο υποπίνακας μπορεί να εξυπηρετεί τον φωτισμό, τους ρευματοδότες και άλλες ηλεκτρικές καταναλώσεις του ορόφου.

Η ακριβής διάταξη εξαρτάται από τη μελέτη της εγκατάστασης.

2. Ποια είναι η διαφορά κεντρικού πίνακα και υποπίνακα;

Ο κεντρικός πίνακας αποτελεί το βασικό σημείο διανομής της ηλεκτρικής εγκατάστασης.

Ο υποπίνακας εξυπηρετεί συγκεκριμένα κυκλώματα που βρίσκονται σε μια επιμέρους περιοχή ή εξυπηρετούν μια συγκεκριμένη χρήση.

Ο υποπίνακας δεν είναι απλώς ένα κουτί με επιπλέον ασφάλειες.

Αποτελεί μέρος της συνολικής ηλεκτρικής εγκατάστασης και πρέπει να σχεδιάζεται ανάλογα.

3. Πότε χρειάζεται υποπίνακας σε μια κατοικία;

Δεν απαιτείται υποπίνακας σε κάθε σπίτι.

Η εγκατάστασή του μπορεί να είναι χρήσιμη σε συγκεκριμένες περιπτώσεις.

Πολυώροφες κατοικίες

Σε μια κατοικία με περισσότερους ορόφους, ένας υποπίνακας μπορεί να εξυπηρετεί τα κυκλώματα ενός συγκεκριμένου επιπέδου.

Αυτό μπορεί να διευκολύνει τη διαχείριση και την αναγνώριση των κυκλωμάτων.

Ανεξάρτητοι βοηθητικοί χώροι

Ένα γκαράζ, μια αποθήκη ή ένα εργαστήριο μπορεί να χρειάζεται περισσότερα από ένα ηλεκτρικά κυκλώματα.

Η χρήση υποπίνακα μπορεί να προσφέρει λειτουργικά πλεονεκτήματα.

Μεγάλες κατοικίες

Σε κατοικίες με πολλούς χώρους και μεγάλες αποστάσεις, η αποκεντρωμένη διανομή μπορεί να εξεταστεί ως μέρος της ηλεκτρολογικής μελέτης.

Επεκτάσεις κτιρίων

Η δημιουργία νέων χώρων μπορεί να αυξήσει τον αριθμό των απαιτούμενων κυκλωμάτων.

Ειδικές εγκαταστάσεις

Ένας υποπίνακας μπορεί να χρησιμοποιηθεί για την εξυπηρέτηση συγκεκριμένων τεχνικών εγκαταστάσεων, εφόσον αυτό προκύπτει από τον σχεδιασμό.

Σε όλες τις περιπτώσεις, η ανάγκη εγκατάστασης πρέπει να αξιολογείται τεχνικά.

4. Πώς λειτουργεί ένας υποπίνακας;

Η λειτουργία βασίζεται στη διανομή ηλεκτρικής ενέργειας από ένα ανάντη σημείο της εγκατάστασης προς επιμέρους κυκλώματα.

Μια απλουστευμένη περιγραφή είναι:

Κεντρικός πίνακας → Κύκλωμα τροφοδότησης → Υποπίνακας → Επιμέρους κυκλώματα

Η πραγματική εγκατάσταση περιλαμβάνει περισσότερες τεχνικές απαιτήσεις.

Πρέπει να προβλέπονται, μεταξύ άλλων:

• Κατάλληλη προστασία της γραμμής τροφοδότησης.

• Σωστή επιλογή αγωγών.

• Κατάλληλη διάταξη αγωγών προστασίας.

• Συμβατές προστατευτικές διατάξεις.

• Απαιτούμενη απομόνωση και διακοπή.

• Κατάλληλη προστασία από ηλεκτροπληξία.

• Έλεγχοι και δοκιμές πριν από τη λειτουργία.

Η παραπάνω περιγραφή δεν αποτελεί οδηγία συνδεσμολογίας.

5. Χρειάζεται ξεχωριστή ασφάλεια για τον υποπίνακα;

Η γραμμή που τροφοδοτεί έναν υποπίνακα πρέπει να διαθέτει την κατάλληλη προστασία σύμφωνα με τον ηλεκτρολογικό σχεδιασμό.

Η επιλογή εξαρτάται από:

• Το ρεύμα σχεδιασμού.

• Τη διατομή των αγωγών.

• Το μήκος της γραμμής.

• Τη μέθοδο εγκατάστασης.

• Τις συνθήκες θερμοκρασίας.

• Την αναμενόμενη ηλεκτρική ζήτηση.

• Τα χαρακτηριστικά των προστατευτικών διατάξεων.

• Τις απαιτήσεις αυτόματης διακοπής τροφοδότησης.

Δεν υπάρχει μία συγκεκριμένη ονομαστική ένταση ασφάλειας που να είναι κατάλληλη για κάθε υποπίνακα.

Η επιλογή πρέπει να γίνεται με υπολογισμούς και έλεγχο των συνθηκών της εγκατάστασης.

6. Μονοφασικός ή τριφασικός υποπίνακας;

Ένας υποπίνακας μπορεί να σχεδιαστεί για μονοφασική ή τριφασική τροφοδότηση.

Η επιλογή εξαρτάται από την υφιστάμενη παροχή και τις απαιτήσεις των κυκλωμάτων που θα εξυπηρετεί.

Μονοφασικός υποπίνακας

Μπορεί να χρησιμοποιηθεί για συγκεκριμένα μονοφασικά κυκλώματα, όταν η διαθέσιμη παροχή και ο σχεδιασμός το επιτρέπουν.

Τριφασικός υποπίνακας

Μπορεί να χρησιμοποιηθεί όταν απαιτείται τριφασική διανομή ή όταν είναι κατάλληλη η κατανομή μονοφασικών φορτίων σε περισσότερες φάσεις.

Η ύπαρξη τριφασικού υποπίνακα δεν δημιουργεί τριφασική παροχή εάν αυτή δεν είναι διαθέσιμη από την ανάντη εγκατάσταση.

7. Υποπίνακας για αντλία θερμότητας: Είναι απαραίτητος;

Η εγκατάσταση αντλίας θερμότητας δεν σημαίνει ότι απαιτείται υποχρεωτικά ξεχωριστός υποπίνακας.

Πολλές αντλίες θερμότητας μπορούν να τροφοδοτηθούν από κατάλληλα σχεδιασμένο κύκλωμα του κεντρικού πίνακα.

Ωστόσο, ένας υποπίνακας μπορεί να εξεταστεί όταν:

• Υπάρχουν περισσότερα τεχνικά φορτία στην ίδια περιοχή.

• Η εγκατάσταση διαθέτει ξεχωριστό μηχανοστάσιο.

• Απαιτείται οργανωμένη διανομή σε ομάδα κυκλωμάτων.

• Η απόσταση από τον κεντρικό πίνακα επηρεάζει τον σχεδιασμό.

• Προβλέπονται μελλοντικές επεκτάσεις.

Ποια στοιχεία της αντλίας θερμότητας πρέπει να εξεταστούν;

Ο ηλεκτρολόγος πρέπει να αξιολογήσει:

• Την ονομαστική τάση τροφοδότησης.

• Το μέγιστο ρεύμα.

• Την απαιτούμενη προστασία.

• Τις οδηγίες του κατασκευαστή.

• Τυχόν ηλεκτρικές αντιστάσεις υποβοήθησης.

• Τη διαθέσιμη ισχύ της εγκατάστασης.

Σημαντικό: Μια αντλία θερμότητας με θερμική απόδοση 12 kW δεν καταναλώνει απαραίτητα 12 kW ηλεκτρικής ισχύος.

Η θερμική ισχύς και η ηλεκτρική κατανάλωση είναι διαφορετικά μεγέθη.

8. Υποπίνακας για φορτιστή ηλεκτρικού αυτοκινήτου

Η εγκατάσταση φορτιστή ηλεκτρικού αυτοκινήτου μπορεί να δημιουργήσει σημαντικές απαιτήσεις στην ηλεκτρική εγκατάσταση.

Ο φορτιστής μπορεί να συνδέεται μέσω κατάλληλα σχεδιασμένου κυκλώματος του κεντρικού πίνακα.

Σε ορισμένες περιπτώσεις, ειδικά όταν υπάρχουν επιπλέον ηλεκτρικά φορτία σε γκαράζ ή χώρο στάθμευσης, μπορεί να είναι χρήσιμη η εγκατάσταση υποπίνακα.

Ενδεικτικές ισχείς AC φόρτισης

Οι τιμές είναι ονομαστικοί υπολογισμοί.

Η πραγματική δυνατότητα φόρτισης εξαρτάται από τον φορτιστή, το όχημα, τη διαθέσιμη παροχή και τους περιορισμούς της εγκατάστασης.

Τι απαιτεί ιδιαίτερη προσοχή;

Οι εγκαταστάσεις φόρτισης ηλεκτρικών οχημάτων έχουν ειδικές απαιτήσεις ηλεκτρικής προστασίας.

Η επιλογή RCD και τυχόν προστασίας από συνεχές διαφορικό ρεύμα πρέπει να γίνεται σύμφωνα με τον εξοπλισμό, τις οδηγίες του κατασκευαστή και τις εφαρμοστέες απαιτήσεις, όπως αυτές που σχετίζονται με το IEC 60364-7-722.

Δεν είναι σωστό να θεωρούμε ότι ένα οποιοδήποτε συμβατικό RCD είναι αυτομάτως κατάλληλο για κάθε φορτιστή.

9. Υποπίνακας για γκαράζ, αποθήκη ή εργαστήριο

Ένας υποπίνακας μπορεί να είναι πρακτικός όταν ένας βοηθητικός χώρος διαθέτει αρκετά ανεξάρτητα κυκλώματα.

Για παράδειγμα, ένα γκαράζ μπορεί να εξυπηρετεί:

• Φωτισμό.

• Ρευματοδότες.

• Μηχανισμό γκαραζόπορτας.

• Φορτιστή ηλεκτρικού αυτοκινήτου.

• Πρόσθετο τεχνικό εξοπλισμό.

Η επιλογή του περιβλήματος και των προστασιών πρέπει να λαμβάνει υπόψη το περιβάλλον εγκατάστασης.

Σε χώρους με υγρασία, σκόνη ή άλλες ιδιαίτερες συνθήκες μπορεί να απαιτείται αυξημένη προστασία του εξοπλισμού.

10. Ποια είναι η σημασία της πτώσης τάσης;

Όταν η ηλεκτρική ενέργεια μεταφέρεται μέσω αγωγών, εμφανίζεται πτώση τάσης.

Η πτώση τάσης επηρεάζεται από:

• Το μήκος της γραμμής.

• Το ρεύμα.

• Τη διατομή των αγωγών.

• Το υλικό των αγωγών.

• Τη διάταξη του κυκλώματος.

• Τις συνθήκες λειτουργίας.

Σε εγκαταστάσεις όπου ο υποπίνακας βρίσκεται σε μεγάλη απόσταση από τον κεντρικό πίνακα, η πτώση τάσης μπορεί να αποτελέσει σημαντικό παράγοντα σχεδιασμού.

Δεν αρκεί να επιλεγεί ένας αγωγός μόνο με βάση το ονομαστικό ρεύμα της προστατευτικής διάταξης.

Πρέπει να εξεταστούν συνολικά οι απαιτήσεις της εγκατάστασης.

11. Γείωση και προστασία στον υποπίνακα

Η προστασία από ηλεκτροπληξία αποτελεί βασική απαίτηση.

Ο σχεδιασμός πρέπει να λαμβάνει υπόψη:

• Το σύστημα γείωσης.

• Τους αγωγούς προστασίας.

• Τη συνέχεια των προστατευτικών αγωγών.

• Τις απαιτήσεις αυτόματης διακοπής.

• Την κατάλληλη επιλογή RCD, όπου απαιτείται.

• Τον συντονισμό των προστατευτικών διατάξεων.

Ο τρόπος διαχείρισης ουδετέρου και αγωγού προστασίας εξαρτάται από το σύστημα γείωσης και την εφαρμοστέα ηλεκτρολογική μελέτη.

Δεν πρέπει να γίνονται αυθαίρετες συνδέσεις μεταξύ ουδετέρου και αγωγού προστασίας.

Η σωστή λειτουργία του υποπίνακα πρέπει να επιβεβαιώνεται με τις απαιτούμενες μετρήσεις και δοκιμές.

12. Πού τοποθετείται ένας υποπίνακας;

Η θέση εγκατάστασης πρέπει να επιλέγεται με βάση την ασφάλεια, την προσβασιμότητα και τις περιβαλλοντικές συνθήκες.

Βασικά ζητήματα είναι:

• Η κατάλληλη πρόσβαση.

• Η προστασία από υγρασία και νερό.

• Η προστασία από μηχανικές καταπονήσεις.

• Η συμβατότητα του περιβλήματος με το περιβάλλον.

• Η επαρκής δυνατότητα επιθεώρησης και συντήρησης.

• Οι οδηγίες του κατασκευαστή.

Ένας υποπίνακας δεν πρέπει να τοποθετείται σε ακατάλληλο σημείο μόνο επειδή βρίσκεται κοντά στα φορτία.

13. Πόσο κοστίζει η εγκατάσταση υποπίνακα;

Το κόστος δεν είναι σταθερό.

Εξαρτάται από:

Για αξιόπιστη εκτίμηση απαιτείται τεχνική αξιολόγηση.

Μια προσφορά πρέπει να περιλαμβάνει τα προβλεπόμενα υλικά, τις εργασίες, τις προστασίες και τους απαιτούμενους ελέγχους.

14. Συνηθισμένα λάθη στην εγκατάσταση υποπίνακα

Υποεκτίμηση των ηλεκτρικών φορτίων

Ο υποπίνακας σχεδιάζεται χωρίς επαρκή αξιολόγηση της πραγματικής ζήτησης.

Ακατάλληλη γραμμή τροφοδότησης

Δεν εξετάζονται σωστά το μήκος, η διατομή και οι συνθήκες εγκατάστασης.

Ελλιπής συντονισμός προστασιών

Οι προστατευτικές διατάξεις επιλέγονται χωρίς να αξιολογείται η συνολική εγκατάσταση.

Ανεπαρκής σήμανση

Δεν είναι σαφές ποια κυκλώματα τροφοδοτούνται από τον υποπίνακα.

Λανθασμένη επιλογή περιβλήματος

Ο πίνακας δεν είναι κατάλληλος για τις περιβαλλοντικές συνθήκες.

Παράβλεψη της διαθέσιμης παροχής

Θεωρείται λανθασμένα ότι ένας νέος υποπίνακας προσφέρει επιπλέον ηλεκτρική ισχύ.

Παράλειψη ελέγχων

Η εγκατάσταση τίθεται σε λειτουργία χωρίς τις απαιτούμενες επαληθεύσεις.

15. Πότε δεν χρειάζεται υποπίνακας;

Ένας υποπίνακας μπορεί να μην είναι απαραίτητος όταν:

• Υπάρχουν λίγα πρόσθετα κυκλώματα.

• Ο κεντρικός πίνακας διαθέτει κατάλληλη δυνατότητα επέκτασης.

• Η απόσταση και η διάταξη της εγκατάστασης δεν δικαιολογούν δευτερεύουσα διανομή.

• Οι απαιτήσεις των φορτίων μπορούν να καλυφθούν με κατάλληλα σχεδιασμένα κυκλώματα από τον κεντρικό πίνακα.

Η εγκατάσταση υποπίνακα δεν αποτελεί αυτοσκοπό.

Πρέπει να προσφέρει πραγματικό τεχνικό ή λειτουργικό όφελος.

16. Συχνές ερωτήσεις

Μπορώ να βάλω υποπίνακα σε διαμέρισμα;

Είναι τεχνικά εφικτό σε ορισμένες εγκαταστάσεις, εφόσον το επιτρέπει ο σχεδιασμός και τηρούνται οι εφαρμοστέες απαιτήσεις.

Ο υποπίνακας αυξάνει την ηλεκτρική ισχύ;

Όχι. Η διαθέσιμη ισχύς καθορίζεται από την παροχή και τα χαρακτηριστικά της εγκατάστασης.

Χρειάζεται υποπίνακας για αντλία θερμότητας;

Όχι υποχρεωτικά. Μπορεί να χρησιμοποιηθεί κατάλληλο κύκλωμα από τον κεντρικό πίνακα.

Χρειάζεται υποπίνακας για φορτιστή αυτοκινήτου;

Όχι πάντα. Εξαρτάται από τη θέση του φορτιστή, τις απαιτήσεις του εξοπλισμού και την υπόλοιπη ηλεκτρική εγκατάσταση.

Μπορεί ένας υποπίνακας να είναι τριφασικός;

Ναι, εφόσον υπάρχει κατάλληλη τριφασική τροφοδότηση και η εγκατάσταση έχει σχεδιαστεί ανάλογα.

Χρειάζεται ρελέ διαρροής στον υποπίνακα;

Η απαιτούμενη διάταξη προστασίας εξαρτάται από τα κυκλώματα, το σύστημα γείωσης και τις ισχύουσες απαιτήσεις. Δεν υπάρχει μία ενιαία διάταξη κατάλληλη για όλες τις περιπτώσεις.

Μπορώ να εγκαταστήσω μόνος μου υποπίνακα;

Όχι ως εργασία χωρίς τις απαραίτητες επαγγελματικές γνώσεις και αρμοδιότητες. Η εγκατάσταση απαιτεί κατάλληλο ηλεκτρολογικό σχεδιασμό, ασφαλή εργασία και επαλήθευση.

Συμπέρασμα

Ο ηλεκτρολογικός υποπίνακας αποτελεί μια χρήσιμη λύση για την οργάνωση της ηλεκτρικής διανομής σε πολυώροφες κατοικίες, βοηθητικούς χώρους και εγκαταστάσεις με περισσότερα κυκλώματα.

Μπορεί επίσης να εξυπηρετεί ομάδες τεχνικών φορτίων, όπως εξοπλισμό μηχανοστασίου ή ηλεκτρικές εγκαταστάσεις γκαράζ.

Ωστόσο, η εγκατάστασή του δεν αυξάνει την ηλεκτρική ισχύ του κτιρίου και δεν είναι υποχρεωτική για κάθε αντλία θερμότητας ή φορτιστή ηλεκτρικού αυτοκινήτου.

Η σωστή επιλογή εξαρτάται από τη συνολική ηλεκτρολογική μελέτη, τις ανάγκες του κτιρίου και τις ισχύουσες απαιτήσεις ασφαλείας.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημείωση: Το άρθρο έχει ενημερωτικό χαρακτήρα και δεν αποτελεί οδηγία ηλεκτρολογικής συνδεσμολογίας ή υποκατάστατο επαγγελματικής μελέτης και ελέγχου.

Τεχνικές πηγές

• ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

• IEC 60364-4-41 — Protection against electric shock.

• IEC 60364-4-43 — Protection against overcurrent.

• IEC 60364-5-52 — Selection and erection of wiring systems.

• IEC 60364-5-53 — Devices for protection, isolation, switching, control and monitoring.

• IEC 60364-6 — Verification of electrical installations.

• IEC 60364-7-722 — Supplies for electric vehicles.

• IEC 61439-3 — Distribution boards intended to be operated by ordinary persons.

• ΔΕΔΔΗΕ — Πληροφορίες για ηλεκτρικές παροχές και διαδικασίες τροποποίησης εγκαταστάσεων.
