Υπολογισμός ισχύος σωμάτων καλοριφέρ: Watt, ΔΤ και σωστή διαστασιολόγηση

Η σωστή διαστασιολόγηση των σωμάτων καλοριφέρ αποτελεί βασική προϋπόθεση για την αποτελεσματική λειτουργία μιας εγκατάστασης θέρμανσης.

Ένα θερμαντικό σώμα πρέπει να μπορεί να αποδώσει την απαιτούμενη θερμική ισχύ ώστε να καλύπτει τις απώλειες του χώρου στις συνθήκες σχεδιασμού.

Η επιλογή δεν γίνεται μόνο με βάση το μήκος ή το ύψος του σώματος. Εξαρτάται από τη θερμική ισχύ του, τις θερμοκρασίες του νερού, τον τύπο κατασκευής και τις συνθήκες λειτουργίας.

Ένα σώμα που αποδίδει 2.000 W σε υψηλές θερμοκρασίες νερού μπορεί να αποδίδει σημαντικά λιγότερη θερμότητα όταν λειτουργεί με αντλία θερμότητας ή λέβητα συμπύκνωσης σε χαμηλότερες θερμοκρασίες.

Για αυτό είναι απαραίτητο να κατανοήσουμε τις έννοιες Watt, θερμικών απωλειών, ΔΤ και ονομαστικής απόδοσης.

1. Τι σημαίνει ισχύς σώματος καλοριφέρ;

Η θερμική ισχύς εκφράζει τον ρυθμό μεταφοράς θερμότητας από το θερμαντικό σώμα στον χώρο.

Η μονάδα μέτρησης είναι το Watt (W).

Ένα θερμαντικό σώμα ισχύος 1.500 W αποδίδει θερμική ενέργεια με ρυθμό 1.500 joule ανά δευτερόλεπτο, όταν λειτουργεί στις συνθήκες στις οποίες αντιστοιχεί αυτή η ισχύς.

Η ισχύς δεν πρέπει να συγχέεται με την ενέργεια.

• Ισχύς: W ή kW.

• Ενέργεια: Wh ή kWh.

Για παράδειγμα, εάν ένα σώμα αποδίδει σταθερά 1,5 kW επί δύο ώρες, η θερμότητα που μεταφέρει είναι 3 kWh.

2. Θερμικές απώλειες και απαιτούμενη ισχύς

Πριν επιλεγεί ένα σώμα, πρέπει να προσδιοριστούν οι θερμικές απώλειες του χώρου.

Οι θερμικές απώλειες προκύπτουν κυρίως από:

• Εξωτερικούς τοίχους.

• Παράθυρα και υαλοστάσια.

• Οροφές και δάπεδα.

• Θερμογέφυρες.

• Αερισμό και διείσδυση εξωτερικού αέρα.

Η απαιτούμενη θερμική ισχύς δεν είναι ίδια για όλους τους χώρους με τα ίδια τετραγωνικά μέτρα.

Δύο δωμάτια επιφάνειας 20 m² μπορεί να έχουν διαφορετικές απώλειες λόγω μόνωσης, προσανατολισμού, υαλοστασίων και κλιματικών συνθηκών.

Η σωστή επιλογή βασίζεται σε υπολογισμό θερμικών απωλειών, συνήθως σύμφωνα με τη μεθοδολογία του EN 12831-1 ή άλλη εφαρμοστέα μελέτη.

3. Γιατί τα τετραγωνικά μέτρα δεν αρκούν;

Στην πράξη χρησιμοποιούνται μερικές φορές εμπειρικές τιμές Watt ανά τετραγωνικό μέτρο.

Για παράδειγμα, μπορεί να αναφερθεί μια εκτίμηση 80 W/m².

Για χώρο 20 m², αυτή δίνει:

20 × 80 = 1.600 W.

Ωστόσο, η τιμή 80 W/m² δεν αποτελεί καθολικό κανόνα.

Ένας καλά μονωμένος χώρος μπορεί να χρειάζεται πολύ λιγότερη ισχύ, ενώ ένας χώρος με μεγάλες απώλειες μπορεί να χρειάζεται περισσότερη.

Τέτοιες εκτιμήσεις χρησιμεύουν μόνο για προκαταρκτική αξιολόγηση και όχι ως υποκατάστατο μελέτης.

4. Τι είναι η ονομαστική ισχύς σώματος;

Η ονομαστική ισχύς είναι η θερμική απόδοση που δηλώνεται για συγκεκριμένες συνθήκες αναφοράς.

Για πολλά θερμαντικά σώματα που αξιολογούνται σύμφωνα με το EN 442, χρησιμοποιούνται συνθήκες αναφοράς:

• Προσαγωγή: 75°C.

• Επιστροφή: 65°C.

• Θερμοκρασία χώρου: 20°C.

Οι συνθήκες αυτές αναφέρονται συχνά ως 75/65/20°C ή ΔΤ50.

Εάν ένας κατασκευαστής δηλώνει ισχύ 2.000 W σε ΔΤ50, αυτό δεν σημαίνει ότι το σώμα αποδίδει 2.000 W σε οποιαδήποτε εγκατάσταση.

Η πραγματική ισχύς πρέπει να υπολογίζεται για τις θερμοκρασίες λειτουργίας.

5. Τι είναι το ΔΤ στα θερμαντικά σώματα;

Το ΔΤ εκφράζει τη θερμοκρασιακή διαφορά μεταξύ του νερού του σώματος και του αέρα του χώρου.

Σε συνηθισμένους προσεγγιστικούς υπολογισμούς χρησιμοποιείται η αριθμητική μέση θερμοκρασία νερού:

ΔΤ = [(Tπροσαγωγής + Tεπιστροφής) / 2] − Tχώρου

Όπου:

• Tπροσαγωγής: θερμοκρασία νερού που εισέρχεται στο σώμα.

• Tεπιστροφής: θερμοκρασία νερού που εξέρχεται.

• Tχώρου: θερμοκρασία εσωτερικού χώρου.

Το ΔΤ εκφράζεται ως διαφορά θερμοκρασίας σε kelvin (K).

Μια διαφορά 50 K έχει το ίδιο αριθμητικό μέγεθος με διαφορά 50°C.

Ο αριθμητικός μέσος είναι χρήσιμος για προσεγγίσεις. Για ακριβέστερη αξιολόγηση, ιδιαίτερα όταν η διαφορά προσαγωγής–επιστροφής είναι μεγάλη, χρησιμοποιείται η προβλεπόμενη μέθοδος του κατασκευαστή, η οποία μπορεί να βασίζεται σε λογαριθμική μέση θερμοκρασιακή διαφορά.

6. Παράδειγμα υπολογισμού ΔΤ50

Έστω σώμα που λειτουργεί με:

• Προσαγωγή: 75°C.

• Επιστροφή: 65°C.

• Χώρο: 20°C.

Υπολογίζουμε:

ΔΤ = [(75 + 65) / 2] − 20

ΔΤ = 70 − 20

ΔΤ = 50 K

Αυτές είναι οι συνήθεις συνθήκες αναφοράς ΔΤ50.

Εάν ο κατασκευαστής δίνει ονομαστική ισχύ 1.800 W, αυτή αφορά τις συγκεκριμένες συνθήκες αναφοράς.

7. Παράδειγμα υπολογισμού ΔΤ30

Έστω ότι το ίδιο σώμα λειτουργεί με:

• Προσαγωγή: 55°C.

• Επιστροφή: 45°C.

• Χώρο: 20°C.

Τότε:

ΔΤ = [(55 + 45) / 2] − 20

ΔΤ = 50 − 20

ΔΤ = 30 K

Η θερμοκρασιακή διαφορά είναι μικρότερη και η θερμική απόδοση του σώματος μειώνεται.

Η μείωση δεν είναι γενικά γραμμική.

8. Πώς μεταβάλλεται η ισχύς με το ΔΤ;

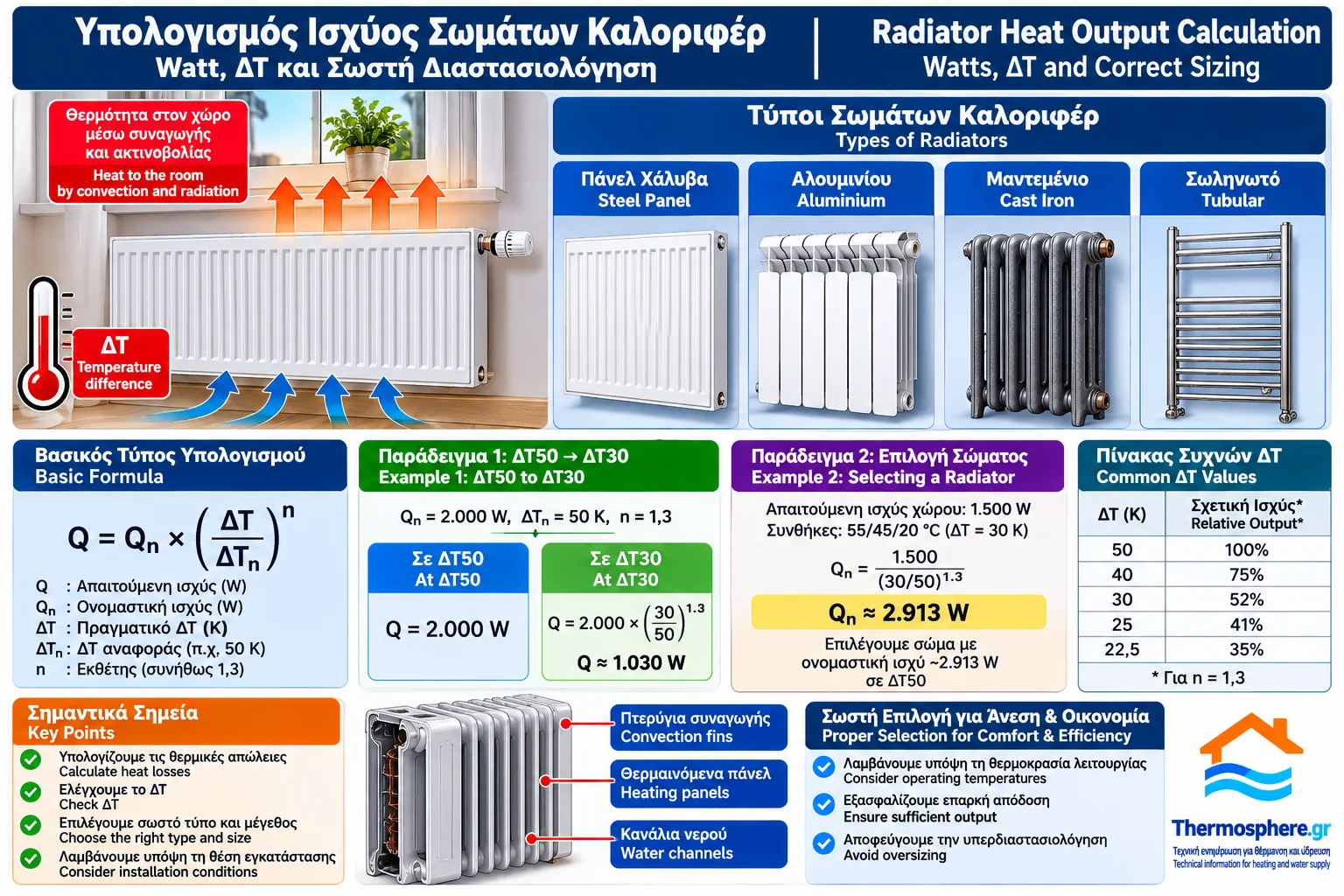

Μια ευρέως χρησιμοποιούμενη σχέση για τη μετατροπή της θερμικής ισχύος είναι:

Q = Qn × (ΔΤ / ΔΤn)^n

Όπου:

• Q: υπολογιζόμενη θερμική ισχύς.

• Qn: ονομαστική θερμική ισχύς.

• ΔΤ: θερμοκρασιακή διαφορά λειτουργίας.

• ΔΤn: θερμοκρασιακή διαφορά αναφοράς.

• n: χαρακτηριστικός εκθέτης του θερμαντικού σώματος.

Ο εκθέτης n εξαρτάται από τη γεωμετρία και τα χαρακτηριστικά του συγκεκριμένου σώματος.

Σε ορισμένα παραδείγματα χρησιμοποιείται ενδεικτικά n = 1,3, αλλά η σωστή τιμή πρέπει να λαμβάνεται από τα στοιχεία του κατασκευαστή.

Η σχέση εφαρμόζεται με τον κατάλληλο ορισμό θερμοκρασιακής διαφοράς και εντός του πεδίου ισχύος των δεδομένων του προϊόντος.

9. Πρακτικό παράδειγμα μετατροπής ισχύος

Έστω σώμα με:

• Ονομαστική ισχύ Qn = 2.000 W.

• Ονομαστικό ΔΤn = 50 K.

• Πραγματικό ΔΤ = 30 K.

• Ενδεικτικό εκθέτη n = 1,3.

Η σχέση δίνει:

Q = 2.000 × (30 / 50)^1,3

Q ≈ 2.000 × 0,515

Q ≈ 1.030 W

Άρα το ίδιο σώμα που αποδίδει 2.000 W σε ΔΤ50 αποδίδει περίπου 1.030 W σε ΔΤ30, με τις συγκεκριμένες παραδοχές.

Η πραγματική τιμή πρέπει να επιβεβαιώνεται από τα δεδομένα του κατασκευαστή.

10. Σύγκριση απόδοσης σε διαφορετικές θερμοκρασίες

Ας εξετάσουμε ένα υποθετικό σώμα με ονομαστική ισχύ 2.000 W σε ΔΤ50 και ενδεικτικό εκθέτη n = 1,3.

Οι τιμές είναι ενδεικτικές, υπολογισμένες με την ίδια προσεγγιστική σχέση.

Το σημαντικό συμπέρασμα είναι ότι η θερμική ισχύς μειώνεται σημαντικά όταν μειώνεται η θερμοκρασία νερού.

11. Πώς επιλέγουμε σώμα για συγκεκριμένο δωμάτιο;

Ας υποθέσουμε ότι από μελέτη θερμικών απωλειών προκύπτει απαιτούμενη ισχύς:

1.500 W

Το σύστημα σχεδιάζεται να λειτουργεί με:

• Προσαγωγή: 55°C.

• Επιστροφή: 45°C.

• Θερμοκρασία χώρου: 20°C.

Άρα:

ΔΤ = 30 K.

Εάν χρησιμοποιηθεί ενδεικτικά n = 1,3, η απαιτούμενη ονομαστική ισχύς ΔΤ50 υπολογίζεται:

Qn = 1.500 / (30/50)^1,3

Qn ≈ 2.913 W

Επομένως, για τις συγκεκριμένες παραδοχές, πρέπει να επιλεγεί σώμα με ονομαστική ισχύ περίπου 2.913 W σε ΔΤ50, ώστε να αποδίδει περίπου 1.500 W στις συνθήκες 55/45/20°C.

Η τελική επιλογή γίνεται από πίνακα κατασκευαστή και πρέπει να λαμβάνει υπόψη την πραγματική παροχή και τις συνθήκες εγκατάστασης.

12. Διαστασιολόγηση για αντλία θερμότητας

Οι αντλίες θερμότητας συχνά λειτουργούν αποδοτικότερα όταν η απαιτούμενη θερμοκρασία προσαγωγής είναι χαμηλότερη, αν και η πραγματική απόδοση εξαρτάται από τον εξοπλισμό και τις συνθήκες.

Για παράδειγμα, μια εγκατάσταση μπορεί να σχεδιάζεται για λειτουργία 45/40/20°C.

Σε αυτές τις συνθήκες:

ΔΤ = [(45 + 40)/2] − 20

ΔΤ = 22,5 K

Ένα σώμα με ονομαστική ισχύ 2.000 W σε ΔΤ50 μπορεί, με n = 1,3, να αποδίδει περίπου 708 W.

Επομένως, η χρήση αντλίας θερμότητας με υπάρχοντα σώματα απαιτεί έλεγχο της διαθέσιμης θερμικής ισχύος στις νέες συνθήκες.

Δεν σημαίνει απαραίτητα ότι πρέπει να αντικατασταθούν όλα τα σώματα.

13. Διαστασιολόγηση για λέβητα συμπύκνωσης

Οι λέβητες συμπύκνωσης αξιοποιούν την ανάκτηση θερμότητας από τους υδρατμούς των καυσαερίων.

Η δυνατότητα συμπύκνωσης ευνοείται γενικά από χαμηλότερες θερμοκρασίες επιστροφής.

Επομένως, η σωστή επιλογή θερμαντικών σωμάτων μπορεί να επιτρέψει λειτουργία με χαμηλότερες θερμοκρασίες νερού.

Για παράδειγμα, αντί για 75/65°C μπορεί να εξεταστεί λειτουργία 55/45°C, εφόσον καλύπτονται οι θερμικές απώλειες.

Η θερμοκρασία λειτουργίας πρέπει να επιλέγεται με βάση το σύνολο της εγκατάστασης και όχι μόνο τον λέβητα.

14. Τι ρόλο παίζει η παροχή νερού;

Η θερμική ισχύς που μεταφέρει το νερό σχετίζεται με την παροχή και τη διαφορά θερμοκρασίας προσαγωγής–επιστροφής.

Η βασική σχέση είναι:

Q = ṁ × cp × (Tπροσαγωγής − Tεπιστροφής)

Όπου:

• Q: θερμική ισχύς σε W.

• ṁ: μαζική παροχή σε kg/s.

• cp: ειδική θερμοχωρητικότητα σε J/(kg·K).

Για νερό σε συνήθεις θερμοκρασίες θέρμανσης μπορεί να χρησιμοποιηθεί προσεγγιστικά:

Q(W) ≈ 1.163 × V̇(L/h) × ΔTνερού(K)

Προσοχή: το ΔTνερού εδώ είναι η διαφορά προσαγωγής–επιστροφής, όχι το ΔΤ μεταξύ μέσης θερμοκρασίας σώματος και χώρου.

15. Παράδειγμα υπολογισμού παροχής

Έστω ότι ένα σώμα πρέπει να αποδώσει 1.500 W.

Η σχεδιασμένη διαφορά θερμοκρασίας νερού είναι 10 K.

Τότε:

V̇ = 1.500 / (1,163 × 10)

V̇ ≈ 129 L/h

Άρα απαιτείται προσεγγιστικά παροχή 129 λίτρων ανά ώρα για μεταφορά 1.500 W με πτώση θερμοκρασίας νερού 10 K.

Αυτό δεν εγγυάται από μόνο του ότι το συγκεκριμένο σώμα μπορεί να αποδώσει 1.500 W στον χώρο.

Πρέπει ταυτόχρονα να επαρκούν η επιφάνεια και η θερμοκρασιακή διαφορά του σώματος.

16. Πώς επηρεάζει η παροχή την απόδοση;

Η παροχή νερού επηρεάζει τη θερμοκρασιακή κατανομή στο σώμα.

Εάν η παροχή είναι ανεπαρκής, μπορεί να εμφανιστεί μεγάλη διαφορά θερμοκρασίας μεταξύ εισόδου και εξόδου.

Αυτό μπορεί να μειώσει τη μέση θερμοκρασία του σώματος και την αποδιδόμενη θερμική ισχύ.

Από την άλλη πλευρά, η υπερβολική παροχή μπορεί να αυξήσει τις υδραυλικές απώλειες και την κατανάλωση άντλησης, χωρίς αντίστοιχο όφελος στην απόδοση.

Η σωστή παροχή προκύπτει από τη θερμική και υδραυλική μελέτη.

17. Επίδραση της θερμοκρασίας χώρου

Η θερμική απόδοση ενός σώματος εξαρτάται και από τη θερμοκρασία του χώρου.

Για παράδειγμα, εάν η θερμοκρασία χώρου αυξηθεί από 20°C σε 23°C, ενώ οι θερμοκρασίες νερού παραμείνουν ίδιες, το διαθέσιμο ΔΤ μειώνεται.

Επομένως, μειώνεται και η θερμική ισχύς που αποδίδεται.

Αυτό σημαίνει ότι οι υπολογισμοί πρέπει να βασίζονται στην επιθυμητή εσωτερική θερμοκρασία σχεδιασμού.

18. Επίδραση της θέσης εγκατάστασης

Η πραγματική απόδοση μπορεί να επηρεάζεται από τη θέση του σώματος.

Παράγοντες είναι:

• Περιορισμένος χώρος κάτω από το σώμα.

• Μικρή απόσταση από τον τοίχο.

• Κάλυψη με διακοσμητικό περίβλημα.

• Έπιπλα μπροστά από το σώμα.

• Βαριές κουρτίνες.

• Περιορισμένη κυκλοφορία αέρα.

Οι διορθωτικοί συντελεστές πρέπει να προέρχονται από αξιόπιστα δεδομένα του κατασκευαστή ή της σχετικής μελέτης.

19. Ένα μεγάλο ή δύο μικρότερα σώματα;

Η απαιτούμενη θερμική ισχύς μπορεί σε ορισμένες περιπτώσεις να καλυφθεί από ένα μεγάλο σώμα ή από περισσότερα μικρότερα.

Η επιλογή εξαρτάται από:

• Τη γεωμετρία του χώρου.

• Τις διαθέσιμες θέσεις εγκατάστασης.

• Την επιθυμητή κατανομή θερμότητας.

• Τις υδραυλικές απώλειες.

• Τον τρόπο σύνδεσης.

• Το κόστος.

Δύο σώματα μπορούν να βοηθήσουν στην κατανομή της θερμότητας σε έναν μεγάλο χώρο, αλλά απαιτούν σωστή υδραυλική μελέτη και εξισορρόπηση.

20. Συνηθισμένα λάθη στη διαστασιολόγηση

Επιλογή μόνο με βάση τα τετραγωνικά

Η επιφάνεια δεν περιγράφει πλήρως τις θερμικές απώλειες.

Χρήση της ονομαστικής ισχύος χωρίς έλεγχο ΔΤ

Ένα σώμα 2.000 W σε ΔΤ50 δεν αποδίδει την ίδια ισχύ σε ΔΤ30.

Παράβλεψη της παροχής νερού

Η σωστή θερμική ισχύς απαιτεί και κατάλληλες υδραυλικές συνθήκες.

Υπερβολική διαστασιολόγηση χωρίς μελέτη

Η αδικαιολόγητη υπερδιαστασιολόγηση αυξάνει κόστος και όγκο εγκατάστασης.

Παράβλεψη περιορισμών τοποθέτησης

Η κάλυψη ή η λανθασμένη τοποθέτηση μπορεί να μειώσει την πραγματική απόδοση.

Παράβλεψη θερμοκρασίας λειτουργίας αντλίας θερμότητας

Η απόδοση των υφιστάμενων σωμάτων πρέπει να ελέγχεται στις πραγματικές θερμοκρασίες σχεδιασμού.

21. Πρακτική διαδικασία επιλογής σώματος

Η σωστή επιλογή μπορεί να ακολουθεί τα εξής βήματα:

1. Υπολογισμός θερμικών απωλειών του χώρου.

2. Καθορισμός εσωτερικής θερμοκρασίας σχεδιασμού.

3. Επιλογή θερμοκρασιών προσαγωγής και επιστροφής.

4. Υπολογισμός κατάλληλης θερμοκρασιακής διαφοράς.

5. Αναζήτηση αποδόσεων στα τεχνικά στοιχεία του κατασκευαστή.

6. Επιλογή τύπου και διαστάσεων σώματος.

7. Υπολογισμός απαιτούμενης παροχής.

8. Έλεγχος υδραυλικών απωλειών.

9. Έλεγχος θέσης εγκατάστασης.

10. Τελική επαλήθευση ότι η διαθέσιμη ισχύς καλύπτει τις θερμικές απώλειες.

22. Τεχνικά πρότυπα και στοιχεία κατασκευαστών

Για τη διαστασιολόγηση και την αξιολόγηση των θερμαντικών σωμάτων είναι σημαντικά:

EN 442: Ευρωπαϊκή σειρά προτύπων για θερμαντικά σώματα και θερμαντικούς μεταφορείς, με απαιτήσεις και μεθόδους προσδιορισμού απόδοσης για προϊόντα εντός του πεδίου εφαρμογής της.

EN 12831-1: Μεθοδολογία υπολογισμού του θερμικού φορτίου σχεδιασμού των χώρων.

Τεχνικοί πίνακες κατασκευαστών: Περιλαμβάνουν ονομαστική ισχύ, συντελεστές μετατροπής, εκθέτη n, διαστάσεις, υδραυλικά χαρακτηριστικά και επιτρεπόμενες συνθήκες λειτουργίας, όπου παρέχονται.

Η τελική επιλογή πρέπει να βασίζεται σε τεκμηριωμένα στοιχεία του συγκεκριμένου προϊόντος.

Συμπέρασμα

Ο σωστός υπολογισμός ισχύος σωμάτων καλοριφέρ ξεκινά από τις θερμικές απώλειες του χώρου και ολοκληρώνεται με την επιλογή σώματος που αποδίδει την απαιτούμενη θερμότητα στις πραγματικές συνθήκες λειτουργίας.

Η κατανόηση του ΔΤ είναι ιδιαίτερα σημαντική, καθώς η θερμική απόδοση ενός σώματος μειώνεται όταν μειώνονται οι θερμοκρασίες νερού.

Δεν επιλέγουμε σώμα μόνο από τα Watt που αναγράφονται στον κατάλογο. Επιλέγουμε σώμα από τα Watt που μπορεί πραγματικά να αποδώσει στη συγκεκριμένη εγκατάσταση.

Το άρθρο έχει ενημερωτικό χαρακτήρα. Οι τελικοί υπολογισμοί και η διαστασιολόγηση πρέπει να βασίζονται σε τεχνική μελέτη και στα στοιχεία των κατασκευαστών.
