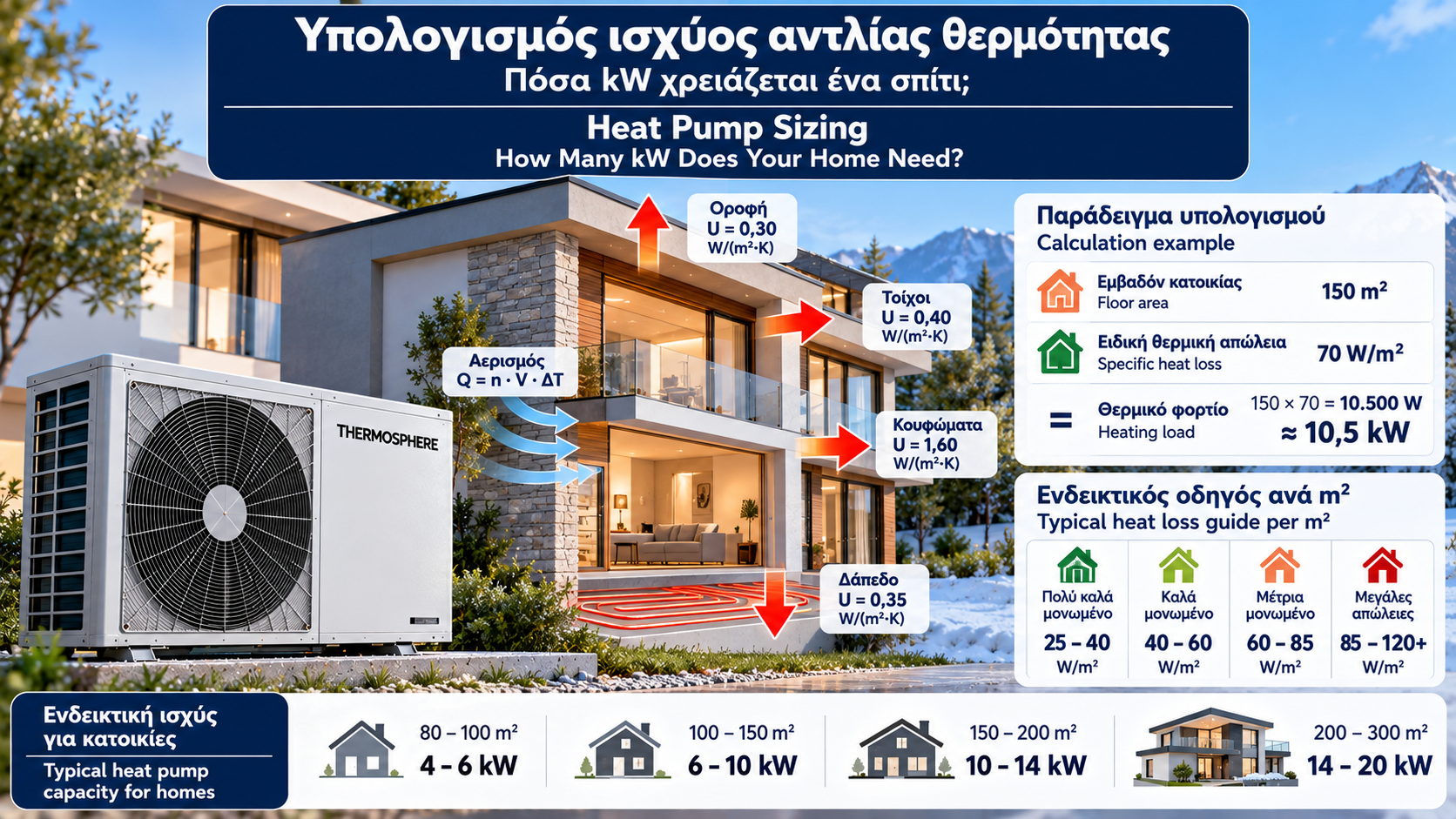

Υπολογισμός ισχύος αντλίας θερμότητας: Πόσα kW χρειάζεται ένα σπίτι;
Η επιλογή της σωστής ισχύος αποτελεί ένα από τα σημαντικότερα στάδια κατά την εγκατάσταση μιας αντλίας θερμότητας.
Μια αντλία με ανεπαρκή ισχύ ενδέχεται να μην καλύπτει τις θερμικές ανάγκες του κτιρίου στις χαμηλότερες εξωτερικές θερμοκρασίες. Αντίθετα, μια υπερβολικά μεγάλη αντλία μπορεί να αυξήσει το αρχικό κόστος και να προκαλέσει συχνές εκκινήσεις και διακοπές λειτουργίας.
Το βασικό ερώτημα είναι: Πόσα kW αντλίας θερμότητας χρειάζεται πραγματικά ένα σπίτι;
Η απάντηση δεν προκύπτει μόνο από τα τετραγωνικά μέτρα. Χρειάζεται να ληφθούν υπόψη οι θερμικές απώλειες, η θερμομόνωση, η γεωγραφική περιοχή, η επιθυμητή εσωτερική θερμοκρασία και το σύστημα διανομής θέρμανσης.
1. Τι σημαίνει ισχύς αντλίας θερμότητας;
Η θερμική ισχύς μιας αντλίας θερμότητας εκφράζεται σε kW και περιγράφει τον ρυθμό με τον οποίο αποδίδει θερμότητα.
Για παράδειγμα, μια αντλία που αποδίδει 8 kW παρέχει, στις συγκεκριμένες συνθήκες λειτουργίας, θερμική ενέργεια με ρυθμό 8 kWh ανά ώρα.
Πρέπει να διακρίνουμε δύο διαφορετικά μεγέθη:
Θερμική ισχύς (kW): Η θερμότητα που αποδίδει η αντλία ανά μονάδα χρόνου.
Ηλεκτρική ισχύς (kW): Η ηλεκτρική ισχύς που απαιτείται για τη λειτουργία της.
Εάν μια αντλία αποδίδει 8 kW θερμότητας και καταναλώνει 2 kW ηλεκτρικής ισχύος, ο συντελεστής απόδοσης είναι:
COP = 8 / 2 = 4.
Η θερμική ισχύς και ο COP μεταβάλλονται ανάλογα με τις συνθήκες λειτουργίας.
2. Γιατί δεν αρκούν τα τετραγωνικά μέτρα;
Δύο κατοικίες 120 m² μπορεί να έχουν εντελώς διαφορετικές θερμικές ανάγκες.
Η πρώτη μπορεί να είναι νεόδμητη, με καλή θερμομόνωση και σύγχρονα κουφώματα.
Η δεύτερη μπορεί να είναι παλιά, χωρίς θερμομόνωση, με μεγάλες απώλειες από τοίχους, παράθυρα και οροφή.
Ακόμη και αν έχουν το ίδιο εμβαδόν, η απαιτούμενη ισχύς θέρμανσης μπορεί να διαφέρει σημαντικά.
Οι βασικοί παράγοντες είναι:
Θερμομόνωση εξωτερικών τοίχων.
Μόνωση οροφής και δαπέδου.
Ποιότητα και επιφάνεια κουφωμάτων.
Αεροστεγανότητα και αερισμός.
Γεωγραφική περιοχή και υψόμετρο.
Επιθυμητή εσωτερική θερμοκρασία.
Εκτεθειμένες επιφάνειες του κτιρίου.
Για τον λόγο αυτό, ο υπολογισμός αποκλειστικά με W/m² αποτελεί μόνο μια πρώτη προσέγγιση.
3. Τι είναι οι θερμικές απώλειες;
Οι θερμικές απώλειες είναι ο ρυθμός με τον οποίο το κτίριο χάνει θερμότητα προς το εξωτερικό περιβάλλον ή προς ψυχρότερους χώρους.
Όσο μεγαλύτερη είναι η διαφορά εσωτερικής και εξωτερικής θερμοκρασίας, τόσο μεγαλύτερες είναι συνήθως οι απώλειες.
Οι βασικές κατηγορίες είναι:
Απώλειες μετάδοσης
Προκύπτουν από τη μεταφορά θερμότητας μέσω:
Εξωτερικών τοίχων.
Οροφής.
Δαπέδου.
Παραθύρων.
Θερμογεφυρών.
Απώλειες αερισμού και διείσδυσης αέρα
Προκύπτουν όταν θερμός εσωτερικός αέρας αντικαθίσταται από ψυχρότερο εξωτερικό αέρα.
Ο αερισμός είναι απαραίτητος για την ποιότητα του εσωτερικού αέρα, αλλά πρέπει να λαμβάνεται υπόψη στον υπολογισμό του θερμικού φορτίου.
4. Ο βασικός τύπος υπολογισμού θερμικών απωλειών
Για μια απλοποιημένη εκτίμηση των απωλειών μετάδοσης χρησιμοποιείται:
Q = U × A × ΔT
Όπου:
Q: Θερμική απώλεια σε W.
U: Συντελεστής θερμοπερατότητας σε W/(m²·K).
A: Επιφάνεια δομικού στοιχείου σε m².
ΔT: Διαφορά θερμοκρασίας σε K ή °C.
Παράδειγμα
Έστω εξωτερικός τοίχος με:
Επιφάνεια 25 m².
Συντελεστή U = 0,40 W/(m²·K).
Εσωτερική θερμοκρασία 20°C.
Εξωτερική θερμοκρασία 0°C.
Τότε:
Q = 0,40 × 25 × 20 = 200 W.
Ο συγκεκριμένος τοίχος παρουσιάζει απώλεια 200 W υπό τις παραπάνω συνθήκες.
Για το συνολικό θερμικό φορτίο πρέπει να εξεταστούν όλα τα δομικά στοιχεία, οι θερμογέφυρες και οι απώλειες αερισμού.
5. Υπολογισμός ισχύος με W/m²
Για μια αρχική εκτίμηση μπορεί να χρησιμοποιηθεί η ειδική θερμική απώλεια ανά τετραγωνικό μέτρο.
Εκτιμώμενη ισχύς (kW) = Εμβαδόν (m²) × Ειδική απώλεια (W/m²) / 1.000
Οι παρακάτω τιμές είναι αποκλειστικά ενδεικτικά σενάρια και όχι γενικοί κανόνες διαστασιολόγησης.
Ενδεικτική κατάσταση κτιρίου | Υποθετική ειδική απώλεια |
Πολύ καλά μονωμένο | 25–40 W/m² |
Καλά μονωμένο | 40–60 W/m² |
Μέτρια μονωμένο | 60–85 W/m² |
Μεγάλες θερμικές απώλειες | 85–120+ W/m² |
Οι πραγματικές τιμές μπορεί να βρίσκονται εκτός αυτών των περιοχών.
Δεν πρέπει να χρησιμοποιούνται για οριστική επιλογή εξοπλισμού χωρίς μελέτη.
6. Παράδειγμα για κατοικία 100 m²
Ας εξετάσουμε κατοικία 100 m² με υποθετική ειδική θερμική απώλεια 60 W/m².
100 × 60 = 6.000 W.
Άρα:
Εκτιμώμενο θερμικό φορτίο = 6 kW.
Αυτό δεν σημαίνει ότι πρέπει να αγοραστεί αυτόματα μια αντλία με ονομαστική ισχύ 6 kW.
Πρέπει να ελεγχθεί πόση θερμική ισχύ αποδίδει το συγκεκριμένο μοντέλο στην εξωτερική θερμοκρασία σχεδιασμού και στην απαιτούμενη θερμοκρασία νερού.
7. Παράδειγμα για κατοικία 150 m²
Έστω κατοικία 150 m² με μέτρια θερμομόνωση.
Χρησιμοποιούμε υποθετική ειδική απώλεια 70 W/m².
150 × 70 = 10.500 W.
Άρα:
Εκτιμώμενο θερμικό φορτίο = 10,5 kW.
Μια αντλία με εμπορική ονομασία «12 kW» δεν είναι απαραίτητο ότι θα αποδίδει 12 kW στις δυσμενέστερες συνθήκες.
Απαιτείται έλεγχος των πινάκων απόδοσης του κατασκευαστή.
8. Πώς επηρεάζει η γεωγραφική περιοχή;
Η απαιτούμενη ισχύς εξαρτάται από τη θερμοκρασία εξωτερικού σχεδιασμού.
Ένα σπίτι σε ήπια παραθαλάσσια περιοχή μπορεί να έχει μικρότερες απώλειες σχεδιασμού από το ίδιο σπίτι σε ψυχρότερη ορεινή περιοχή.
Η κατάλληλη θερμοκρασία σχεδιασμού καθορίζεται με βάση τα κλιματικά δεδομένα και τις σχετικές μεθόδους υπολογισμού.
Δεν πρέπει να χρησιμοποιείται αυθαίρετα η χαμηλότερη θερμοκρασία που έχει καταγραφεί ποτέ.
Παράδειγμα
Ας θεωρήσουμε κτίριο με συνολικό συντελεστή απωλειών 300 W/K.
Για εσωτερική θερμοκρασία 20°C:
Με εξωτερική θερμοκρασία 0°C: 300 × 20 = 6 kW.
Με εξωτερική θερμοκρασία −5°C: 300 × 25 = 7,5 kW.
Με εξωτερική θερμοκρασία −10°C: 300 × 30 = 9 kW.
Το ίδιο κτίριο μπορεί επομένως να απαιτεί διαφορετική ισχύ ανάλογα με την εξωτερική θερμοκρασία σχεδιασμού.
9. Η σημασία της θερμοκρασίας προσαγωγής
Η θερμοκρασία του νερού που χρειάζεται η εγκατάσταση επηρεάζει την απόδοση και τη διαθέσιμη ισχύ της αντλίας.
Ενδοδαπέδια θέρμανση
Συχνά λειτουργεί με σχετικά χαμηλές θερμοκρασίες νερού.
Αυτό μπορεί να ευνοεί την ενεργειακή απόδοση.
Fan coils
Μπορούν να σχεδιαστούν για λειτουργία με χαμηλές ή μέτριες θερμοκρασίες νερού, ανάλογα με τη διαστασιολόγησή τους.
Θερμαντικά σώματα
Η απαιτούμενη θερμοκρασία εξαρτάται από την επιφάνεια και την απόδοση των σωμάτων, καθώς και από τις θερμικές ανάγκες του χώρου.
Παλαιότερα σώματα δεν απαιτούν υποχρεωτικά αντικατάσταση, αλλά πρέπει να ελεγχθεί η απόδοσή τους στις προτεινόμενες θερμοκρασίες λειτουργίας.
10. Τι σημαίνουν A7/W35 και A−7/W55;
Στους πίνακες των κατασκευαστών χρησιμοποιούνται χαρακτηρισμοί που περιγράφουν συνθήκες δοκιμής.
Για παράδειγμα:
A7/W35
A7: Εξωτερικός αέρας στους 7°C.
W35: Θερμοκρασία νερού εξόδου 35°C.
A−7/W55
A−7: Εξωτερικός αέρας στους −7°C.
W55: Θερμοκρασία νερού εξόδου 55°C.
Η θερμική ισχύς και ο COP στις δύο αυτές συνθήκες μπορεί να διαφέρουν σημαντικά.
Για την επιλογή της αντλίας πρέπει να εξετάζονται οι επιδόσεις κοντά στις πραγματικές συνθήκες σχεδιασμού.
11. Τι είναι το σημείο διισορροπίας (bivalent point);
Σε ορισμένες εγκαταστάσεις η αντλία θερμότητας σχεδιάζεται ώστε να καλύπτει μόνη της το φορτίο μέχρι μια συγκεκριμένη εξωτερική θερμοκρασία.
Κάτω από αυτήν, μπορεί να απαιτείται συμπληρωματική θέρμανση.
Η θερμοκρασία στην οποία η διαθέσιμη ισχύς της αντλίας εξισώνεται με το θερμικό φορτίο του κτιρίου ονομάζεται σημείο διισορροπίας.
Η επιλογή του εξαρτάται από:
Την καμπύλη θερμικών απωλειών.
Τη διαθέσιμη ισχύ της αντλίας.
Τη θερμοκρασία προσαγωγής.
Τη στρατηγική εφεδρικής θέρμανσης.
Το κόστος λειτουργίας.
Δεν είναι υποχρεωτικό κάθε εγκατάσταση να έχει συμπληρωματική πηγή θέρμανσης.
12. Γιατί η υπερδιαστασιολόγηση είναι πρόβλημα;
Μια υπερβολικά μεγάλη αντλία θερμότητας μπορεί να παρουσιάζει:
Υψηλότερο κόστος αγοράς.
Συχνές εκκινήσεις και διακοπές όταν το φορτίο είναι μικρό.
Δυσκολία λειτουργίας στη χαμηλότερη διαθέσιμη ισχύ.
Μειωμένη εποχιακή απόδοση σε ορισμένες εγκαταστάσεις.
Πρόσθετες απαιτήσεις υδραυλικής προσαρμογής.
Οι σύγχρονοι συμπιεστές inverter μπορούν να μεταβάλλουν την ισχύ τους, αλλά διαθέτουν συγκεκριμένο ελάχιστο όριο λειτουργίας.
Γι’ αυτό πρέπει να εξετάζεται τόσο η μέγιστη όσο και η ελάχιστη διαθέσιμη ισχύς.
13. Τι συμβαίνει με μια υποδιαστασιολογημένη αντλία;
Μια αντλία με ανεπαρκή διαθέσιμη ισχύ μπορεί:
Να μην επιτυγχάνει την επιθυμητή θερμοκρασία χώρου.
Να λειτουργεί συνεχώς σε υψηλό φορτίο.
Να χρειάζεται συχνότερα συμπληρωματική θέρμανση.
Να εμφανίζει αυξημένο κόστος λειτουργίας εάν χρησιμοποιούνται ηλεκτρικές αντιστάσεις.
Ωστόσο, η επιλογή μικρότερης αντλίας μπορεί να είναι μέρος ενός σκόπιμου σχεδιασμού με εφεδρική πηγή θέρμανσης.
Δεν αποτελεί απαραίτητα τεχνικό σφάλμα, εφόσον έχει υπολογιστεί σωστά.
14. Πρέπει να προσθέτουμε επιπλέον ισχύ για ζεστό νερό χρήσης;
Εάν η αντλία παράγει και ζεστό νερό χρήσης, πρέπει να αξιολογούνται οι σχετικές ανάγκες.
Σε πολλές κατοικίες, η παραγωγή ζεστού νερού γίνεται με προτεραιότητα και προσωρινή διακοπή της θέρμανσης χώρων.
Επομένως, δεν προστίθεται αυτομάτως ολόκληρη η ισχύς παραγωγής ζεστού νερού στο θερμικό φορτίο θέρμανσης.
Η επιλογή εξαρτάται από:
Την ημερήσια κατανάλωση ζεστού νερού.
Τη χωρητικότητα του δοχείου.
Τον απαιτούμενο χρόνο αναθέρμανσης.
Τη θερμοκρασία αποθήκευσης.
Τη στρατηγική ελέγχου.
15. Τι προβλέπει το EN 12831;
Το ευρωπαϊκό πρότυπο EN 12831-1 περιγράφει μεθόδους υπολογισμού του θερμικού φορτίου σχεδιασμού για κτίρια.
Η μελέτη λαμβάνει υπόψη τις απώλειες μετάδοσης και αερισμού, τις θερμοκρασίες σχεδιασμού και άλλες παραμέτρους.
Για την τελική επιλογή αντλίας θερμότητας, η μελέτη θερμικών απωλειών πρέπει να συνδυάζεται με τα τεχνικά στοιχεία του συγκεκριμένου μηχανήματος.
Η μελέτη δεν αντικαθίσταται από έναν απλό πίνακα W/m².
16. Συχνές ερωτήσεις
Πόσα kW χρειάζονται για 100 m²;
Δεν υπάρχει σταθερή απάντηση. Σε ένα υποθετικό παράδειγμα 60 W/m², το φορτίο είναι 6 kW, αλλά η πραγματική τιμή απαιτεί υπολογισμό θερμικών απωλειών.
Πόσα kW χρειάζονται για 150 m²;
Με υποθετική ειδική απώλεια 70 W/m², το φορτίο είναι 10,5 kW. Η τελική επιλογή εξαρτάται από το κτίριο και τις επιδόσεις της αντλίας στις συνθήκες σχεδιασμού.
Είναι καλύτερη μια αντλία 16 kW από μια 12 kW;
Όχι απαραίτητα. Η μεγαλύτερη ισχύς δεν σημαίνει αυτόματα καλύτερη απόδοση ή μικρότερη κατανάλωση.
Μπορώ να υπολογίσω την ισχύ από την κατανάλωση πετρελαίου;
Η ιστορική κατανάλωση μπορεί να βοηθήσει στην εκτίμηση της ετήσιας ζήτησης ενέργειας, αλλά δεν δίνει από μόνη της με ακρίβεια το μέγιστο θερμικό φορτίο σχεδιασμού.
Χρειάζεται μελέτη ακόμη και για μικρή κατοικία;
Ναι. Η σωστή επιλογή ισχύος είναι σημαντική ανεξάρτητα από το μέγεθος του κτιρίου.
Συμπέρασμα
Ο υπολογισμός ισχύος μιας αντλίας θερμότητας πρέπει να βασίζεται στις πραγματικές θερμικές ανάγκες του κτιρίου.
Τα τετραγωνικά μέτρα μπορούν να χρησιμοποιηθούν μόνο για μια αρχική εκτίμηση.
Η σωστή διαστασιολόγηση απαιτεί υπολογισμό θερμικών απωλειών, επιλογή θερμοκρασίας σχεδιασμού, αξιολόγηση των θερμαντικών σωμάτων και έλεγχο της διαθέσιμης ισχύος της αντλίας στις απαιτούμενες συνθήκες λειτουργίας.
Η κατάλληλη αντλία θερμότητας δεν είναι η μεγαλύτερη, αλλά εκείνη που καλύπτει σωστά το φορτίο του κτιρίου με αποδοτική και αξιόπιστη λειτουργία.
