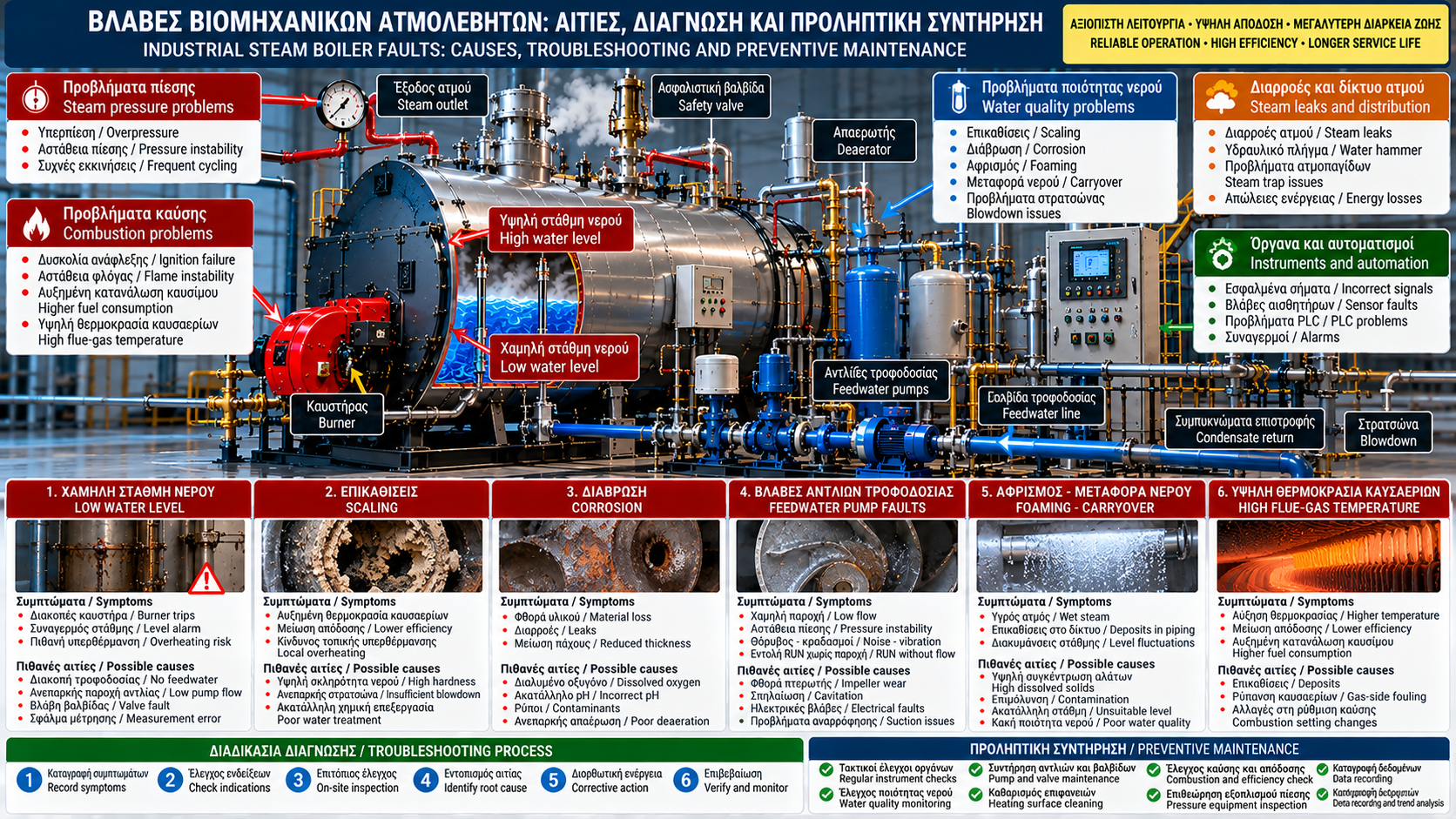

Βλάβες Βιομηχανικών Ατμολεβήτων: Αιτίες, Διάγνωση και Προληπτική Συντήρηση

# Βλάβες Βιομηχανικών Ατμολεβήτων: Αιτίες, Διάγνωση και Προληπτική Συντήρηση

## Εισαγωγή

Οι βιομηχανικοί ατμολέβητες αποτελούν κρίσιμο εξοπλισμό παραγωγής θερμικής ενέργειας. Μια δυσλειτουργία μπορεί να προκαλέσει διακοπή παραγωγής, απώλειες ενέργειας, προβλήματα ποιότητας ατμού ή σοβαρούς κινδύνους ασφαλείας.

Οι βλάβες δεν περιορίζονται στο σώμα του λέβητα. Μπορεί να προέρχονται από την τροφοδοσία νερού, την ποιότητα νερού, τον καυστήρα, το δίκτυο ατμού, τα όργανα μέτρησης ή τους αυτοματισμούς.

Η αποτελεσματική διάγνωση απαιτεί συστηματική καταγραφή ενδείξεων, κατανόηση της λειτουργίας και αξιολόγηση των πραγματικών αιτιών.

Οι εργασίες ελέγχου και συντήρησης πρέπει να πραγματοποιούνται από κατάλληλα εξουσιοδοτημένο προσωπικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τις εφαρμοστέες απαιτήσεις.

## 1. Βασικές κατηγορίες βλαβών

Οι βλάβες μπορούν να ταξινομηθούν σε προβλήματα στάθμης νερού, πίεσης ατμού, τροφοδοσίας, καύσης, ποιότητας νερού, θερμικής απόδοσης και ηλεκτρικών συστημάτων.

Μια ένδειξη συναγερμού δεν προσδιορίζει πάντα το εξάρτημα που έχει αστοχήσει.

Για παράδειγμα, η χαμηλή στάθμη μπορεί να προκύψει από ανεπαρκή παροχή αντλίας, προβληματική βαλβίδα ή λανθασμένη μέτρηση.

Η σωστή διάγνωση διαχωρίζει το σύμπτωμα από τη βασική αιτία.

## 2. Χαμηλή στάθμη νερού

Η χαμηλή στάθμη είναι από τις σοβαρότερες καταστάσεις για έναν ατμολέβητα.

Πιθανές αιτίες είναι η διακοπή τροφοδοσίας, η ανεπαρκής παροχή αντλίας, η αστοχία βαλβίδας ή η δυσλειτουργία ελέγχου στάθμης.

Η προστασία χαμηλής στάθμης πρέπει να προκαλεί την προβλεπόμενη ασφαλή διακοπή.

Εάν υπάρχει υποψία ότι θερμαινόμενες επιφάνειες έχουν υπερθερμανθεί λόγω απώλειας νερού, δεν πρέπει να προστεθεί νερό ή να επιχειρηθεί επανεκκίνηση χωρίς αξιολόγηση από κατάλληλα αρμόδιο προσωπικό.

## 3. Υψηλή στάθμη νερού

Η υπερβολική στάθμη μπορεί να προκαλέσει μεταφορά σταγονιδίων νερού μαζί με τον ατμό.

Αυτό επηρεάζει την ποιότητα ατμού και μπορεί να δημιουργήσει προβλήματα σε σωληνώσεις και εξοπλισμό κατανάλωσης.

Πιθανές αιτίες περιλαμβάνουν υπερβολική τροφοδοσία, δυσλειτουργία βαλβίδας ή λανθασμένο σήμα στάθμης.

Πρέπει επίσης να λαμβάνονται υπόψη οι προσωρινές μεταβολές shrink και swell.

## 4. Αστάθεια πίεσης ατμού

Η πίεση μπορεί να παρουσιάζει συνεχείς αυξομειώσεις όταν η παραγωγή και η κατανάλωση ατμού δεν ισορροπούν ομαλά.

Πιθανές αιτίες είναι απότομες μεταβολές φορτίου, ακατάλληλη ρύθμιση ελέγχου καυστήρα, περιορισμοί παροχής ή προβλήματα οργάνων.

Η διάγνωση πρέπει να εξετάζει ταυτόχρονα τη ζήτηση ατμού, την ισχύ καυστήρα και τις ενδείξεις πίεσης.

Η αλλαγή παραμέτρων ελέγχου χωρίς τεχνική αξιολόγηση μπορεί να επιδεινώσει την αστάθεια.

## 5. Ενεργοποίηση προστασίας υψηλής πίεσης

Η ενεργοποίηση του περιοριστή υψηλής πίεσης υποδηλώνει ότι εντοπίστηκε μη επιτρεπτή συνθήκη ή πρόβλημα στο σχετικό κύκλωμα.

Πιθανές αιτίες είναι αστοχία κανονικού ελέγχου, ακατάλληλη απόκριση καυστήρα ή σφάλμα μέτρησης.

Η επαναφορά δεν πρέπει να πραγματοποιείται πριν εντοπιστεί η αιτία και επαληθευτούν οι συνθήκες ασφαλούς λειτουργίας.

Τα όρια προστασίας δεν πρέπει να αυξάνονται αυθαίρετα.

## 6. Συχνές εκκινήσεις και διακοπές καυστήρα

Το συχνό cycling μπορεί να αυξήσει τη φθορά εξαρτημάτων και να επηρεάσει την απόδοση.

Πιθανές αιτίες είναι υπερδιαστασιολόγηση καυστήρα, μικρό λειτουργικό εύρος ρύθμισης, ακατάλληλες παράμετροι ή έντονες μεταβολές ζήτησης.

Η ανάλυση πρέπει να περιλαμβάνει το ιστορικό εκκινήσεων, τη διακύμανση πίεσης και την πραγματική ζήτηση.

Η αντιμετώπιση μπορεί να απαιτεί αναθεώρηση της στρατηγικής ελέγχου από αρμόδιο τεχνικό.

## 7. Ανεπαρκής παραγωγή ατμού

Όταν ο λέβητας δεν καλύπτει τη ζήτηση, δεν σημαίνει απαραίτητα ότι έχει μειωθεί η ονομαστική του ικανότητα.

Πρέπει να εξεταστούν το πραγματικό φορτίο, η διαθέσιμη θερμική ισχύς, η κατάσταση των επιφανειών συναλλαγής και η τροφοδοσία καυσίμου.

Περιορισμοί στο δίκτυο ατμού ή ακατάλληλες συνθήκες λειτουργίας μπορούν επίσης να επηρεάσουν την παροχή.

Η αξιολόγηση απαιτεί αξιόπιστα στοιχεία παροχής, πίεσης και κατανάλωσης καυσίμου.

## 8. Βλάβες αντλιών τροφοδοσίας

Οι αντλίες τροφοδοσίας πρέπει να παρέχουν επαρκή παροχή σε πίεση μεγαλύτερη από τις απαιτήσεις του συστήματος.

Προβλήματα μπορεί να προκύψουν από φθορά πτερωτών, αστοχία στεγανοποιήσεων, ηλεκτρικές βλάβες, σπηλαίωση ή περιορισμένη αναρρόφηση.

Η ύπαρξη εντολής RUN δεν αποδεικνύει ότι η αντλία παρέχει την απαιτούμενη παροχή.

Η διάγνωση πρέπει να συνδυάζει ενδείξεις πίεσης, παροχής και κατάστασης κινητήρα.

## 9. Σπηλαίωση αντλίας

Η σπηλαίωση σχετίζεται με σχηματισμό και κατάρρευση φυσαλίδων ατμού μέσα στην αντλία.

Μπορεί να προκαλέσει θόρυβο, κραδασμούς, φθορά και μείωση παροχής.

Σε θερμό νερό τροφοδοσίας, οι συνθήκες αναρρόφησης και το διαθέσιμο NPSH είναι ιδιαίτερα σημαντικά.

Η επίλυση απαιτεί αξιολόγηση της υδραυλικής διάταξης και των απαιτήσεων του κατασκευαστή.

## 10. Προβλήματα απαερωτή

Ο απαερωτής περιορίζει τα διαλυμένα αέρια στο νερό τροφοδοσίας.

Ακατάλληλη θερμοκρασία, πίεση, παροχή ή εξαερισμός μπορεί να μειώσουν την αποτελεσματικότητά του.

Ανεπαρκής απαέρωση μπορεί να συμβάλει σε διάβρωση των σωληνώσεων και του εξοπλισμού.

Η απόδοση πρέπει να αξιολογείται με κατάλληλες μετρήσεις και σύμφωνα με τις προδιαγραφές της εγκατάστασης.

## 11. Επικαθίσεις στις θερμαινόμενες επιφάνειες

Οι επικαθίσεις σχηματίζονται όταν ουσίες του νερού συγκεντρώνονται ή καθιζάνουν στις επιφάνειες.

Μπορούν να μειώσουν τη μεταφορά θερμότητας και να αυξήσουν τη θερμοκρασία του μετάλλου.

Σε σοβαρές περιπτώσεις δημιουργούν κίνδυνο τοπικής υπερθέρμανσης.

Η πρόληψη βασίζεται στην κατάλληλη επεξεργασία νερού, στον έλεγχο χημικών παραμέτρων και στη σωστή απομάστευση.

## 12. Διάβρωση εξοπλισμού

Η διάβρωση μπορεί να επηρεάσει το σώμα του λέβητα, τις σωληνώσεις και τον εξοπλισμό τροφοδοσίας.

Πιθανοί παράγοντες είναι το διαλυμένο οξυγόνο, ακατάλληλες χημικές συνθήκες και συγκεκριμένοι ρύποι.

Η μορφή της διάβρωσης βοηθά στη διερεύνηση των πιθανών μηχανισμών.

Η αξιολόγηση της ακεραιότητας του εξοπλισμού απαιτεί κατάλληλες επιθεωρήσεις και τεχνική τεκμηρίωση.

## 13. Αφρισμός και μεταφορά νερού με τον ατμό

Ο αφρισμός και το carryover μπορούν να επηρεάσουν την ποιότητα του παραγόμενου ατμού.

Πιθανοί παράγοντες είναι η υψηλή συγκέντρωση διαλυμένων ουσιών, η επιμόλυνση και η ακατάλληλη στάθμη.

Η μεταφορά νερού στο δίκτυο μπορεί να δημιουργήσει επικαθίσεις και λειτουργικά προβλήματα.

Η διερεύνηση πρέπει να περιλαμβάνει ποιότητα νερού, συνθήκες φορτίου και απόδοση διαχωρισμού ατμού.

## 14. Προβλήματα στρατσώνας

Η ανεπαρκής απομάστευση μπορεί να οδηγήσει σε υπερβολική συγκέντρωση ανεπιθύμητων ουσιών.

Η υπερβολική απομάστευση αυξάνει την κατανάλωση νερού, χημικών και ενέργειας.

Προβλήματα μπορούν επίσης να προκύψουν από βλάβες βαλβίδων, οργάνων αγωγιμότητας ή αυτοματισμών.

Οι ρυθμίσεις πρέπει να βασίζονται σε μετρήσεις και στις απαιτήσεις ποιότητας νερού.

## 15. Ρύπανση συμπυκνωμάτων

Τα συμπυκνώματα που επιστρέφουν στον λέβητα μπορεί να επιμολυνθούν από τη βιομηχανική διεργασία.

Η επιμόλυνση ενδέχεται να περιλαμβάνει έλαια, οργανικές ουσίες ή άλλους ρύπους.

Η επιστροφή ακατάλληλων συμπυκνωμάτων μπορεί να προκαλέσει αφρισμό, επικαθίσεις και διάβρωση.

Η εγκατάσταση πρέπει να διαθέτει κατάλληλη στρατηγική παρακολούθησης και απόρριψης επιμολυσμένων ρευμάτων όπου απαιτείται.

## 16. Αυξημένη θερμοκρασία καυσαερίων

Η αύξηση της θερμοκρασίας καυσαερίων, υπό συγκρίσιμες συνθήκες λειτουργίας, μπορεί να αποτελεί ένδειξη μειωμένης μεταφοράς θερμότητας.

Πιθανές αιτίες είναι επικαθίσεις στις επιφάνειες συναλλαγής, ρύπανση στην πλευρά καυσαερίων ή αλλαγές στη ρύθμιση καύσης.

Η θερμοκρασία πρέπει να αξιολογείται μαζί με το φορτίο και τα δεδομένα καύσης.

Μία μόνο ένδειξη δεν αρκεί για ασφαλές συμπέρασμα.

## 17. Αυξημένη κατανάλωση καυσίμου

Η αυξημένη κατανάλωση μπορεί να σχετίζεται με μεγαλύτερη πραγματική ζήτηση, μειωμένη απόδοση ή απώλειες στο δίκτυο.

Η αξιολόγηση πρέπει να χρησιμοποιεί συγκρίσιμα δεδομένα παραγωγής ατμού και κατανάλωσης καυσίμου.

Η ποιότητα καύσης, η επιστροφή συμπυκνωμάτων, η στρατσώνα και η κατάσταση μόνωσης επηρεάζουν το συνολικό αποτέλεσμα.

Χωρίς κατάλληλη ενεργειακή ισοζύγιση, η αιτία δεν μπορεί να αποδοθεί αξιόπιστα σε ένα εξάρτημα.

## 18. Διαρροές ατμού

Οι διαρροές ατμού προκαλούν απώλειες ενέργειας και μπορεί να δημιουργούν σοβαρό κίνδυνο εγκαυμάτων.

Πιθανά σημεία είναι φλάντζες, βαλβίδες, συνδέσεις και εξαρτήματα σωληνώσεων.

Η ορατή παρουσία ατμού δεν επιτρέπει πάντα ασφαλή εκτίμηση της έκτασης μιας διαρροής.

Η επιθεώρηση και επισκευή απαιτούν κατάλληλη απομόνωση, εκτόνωση και επιβεβαίωση ασφαλών συνθηκών.

## 19. Υδραυλικό πλήγμα στο δίκτυο ατμού

Το υδραυλικό πλήγμα μπορεί να προκύψει όταν συμπύκνωμα επιταχύνεται από τη ροή ατμού ή λόγω άλλων απότομων μεταβολών ροής.

Μπορεί να προκαλέσει ισχυρούς θορύβους, κραδασμούς και ζημιές.

Πιθανοί παράγοντες είναι ανεπαρκής αποστράγγιση, προβλήματα ατμοπαγίδων και ακατάλληλες συνθήκες εκκίνησης.

Η αντιμετώπιση απαιτεί τεχνική αξιολόγηση του δικτύου και όχι απλή αύξηση της πίεσης.

## 20. Βλάβες αισθητήρων και αυτοματισμών

Εσφαλμένα σήματα πίεσης, στάθμης, θερμοκρασίας ή παροχής μπορούν να προκαλέσουν προβληματική λειτουργία.

Αιτίες μπορεί να είναι αστοχία αισθητήρα, καλωδίωση, τροφοδοσία, βαθμονόμηση ή δυσλειτουργία επικοινωνίας.

Η σύγκριση με ανεξάρτητες αξιόπιστες ενδείξεις μπορεί να βοηθήσει στη διάγνωση.

Οι κρίσιμες προστασίες δεν πρέπει να παρακάμπτονται για να συνεχιστεί η παραγωγή.

## 21. Παράδειγμα: Συνεχείς διακοπές χαμηλής στάθμης

Ένας ατμολέβητας παρουσιάζει επαναλαμβανόμενες διακοπές χαμηλής στάθμης.

Η διερεύνηση ξεκινά από το ιστορικό συμβάντων και τις καταγεγραμμένες ενδείξεις.

Εξετάζονται η πραγματική κατάσταση νερού, η λειτουργία αντλιών, οι ενδείξεις παροχής και η συμπεριφορά του ελέγχου.

Η αξιολόγηση πρέπει να πραγματοποιείται χωρίς παράκαμψη της προστασίας.

Η επανεκκίνηση επιτρέπεται μόνο αφού διαπιστωθεί η αιτία και πληρούνται οι εγκεκριμένες προϋποθέσεις.

## 22. Παράδειγμα: Μείωση απόδοσης με σταθερή παραγωγή

Ένας λέβητας παράγει παρόμοια ποσότητα ατμού αλλά καταναλώνει περισσότερο καύσιμο.

Η διερεύνηση εξετάζει την ποιότητα καύσης, τη θερμοκρασία καυσαερίων, την κατάσταση επιφανειών συναλλαγής και την επιστροφή συμπυκνωμάτων.

Ελέγχονται επίσης οι απώλειες από στρατσώνα και το δίκτυο διανομής.

Η σύγκριση πρέπει να πραγματοποιείται με συνεπή όρια συστήματος και αντίστοιχες συνθήκες λειτουργίας.

## 23. Πρόγραμμα προληπτικής συντήρησης

Ένα οργανωμένο πρόγραμμα περιλαμβάνει παρακολούθηση πίεσης, στάθμης, θερμοκρασίας, ποιότητας νερού και κατανάλωσης καυσίμου.

Προβλέπει επίσης συντήρηση αντλιών, βαλβίδων, καυστήρα, οργάνων και αυτοματισμών.

Οι προστασίες και ο εξοπλισμός πίεσης ελέγχονται σύμφωνα με τις απαιτήσεις της εγκατάστασης.

Η συστηματική καταγραφή ευρημάτων βοηθά στον προγραμματισμό διορθωτικών ενεργειών πριν από σοβαρή αστοχία.

## 24. Συμπέρασμα

Οι βλάβες βιομηχανικών ατμολεβήτων αποτελούν συχνά αποτέλεσμα αλληλεπίδρασης μεταξύ νερού, καύσης, μηχανικού εξοπλισμού και αυτοματισμών.

Η αποτελεσματική αντιμετώπιση απαιτεί αναγνώριση της πραγματικής αιτίας, αξιόπιστες μετρήσεις και σεβασμό στις προστασίες ασφαλείας.

Η κατάλληλη ποιότητα νερού, η σωστή συντήρηση και η παρακολούθηση ενεργειακών δεδομένων συμβάλλουν στην ασφαλή, αξιόπιστη και αποδοτική παραγωγή ατμού.
