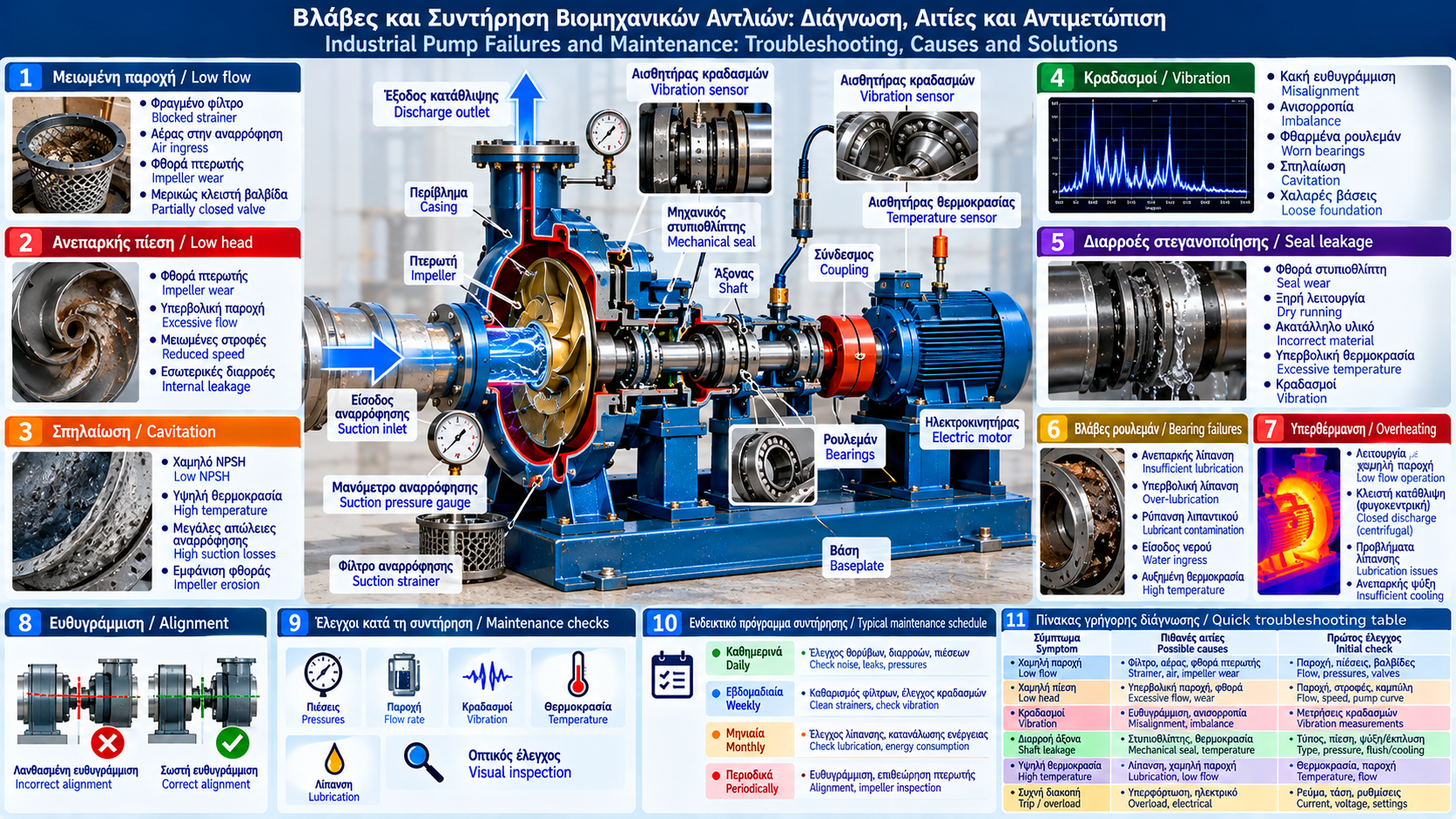

# Βλάβες και Συντήρηση Βιομηχανικών Αντλιών: Διάγνωση, Αιτίες και Αντιμετώπιση
## Εισαγωγή
Οι βιομηχανικές αντλίες λειτουργούν συχνά για πολλές ώρες καθημερινά, μεταφέροντας νερό, θερμά υγρά, χημικά διαλύματα και άλλα ρευστά που χρησιμοποιούνται σε παραγωγικές διεργασίες.
Η αξιόπιστη λειτουργία τους εξαρτάται από τη σωστή επιλογή, την εγκατάσταση, τις υδραυλικές συνθήκες και τη συντήρηση.
Μια βλάβη μπορεί να προκαλέσει διακοπή παραγωγής, απώλεια νερού ή προϊόντος, αυξημένη ενεργειακή κατανάλωση και δευτερογενείς ζημιές στον εξοπλισμό.
Η αποτελεσματική συντήρηση δεν περιορίζεται στην αντικατάσταση εξαρτημάτων. Απαιτεί εντοπισμό της πραγματικής αιτίας της αστοχίας και έλεγχο των συνθηκών λειτουργίας.
## 1. Οι συχνότερες βλάβες βιομηχανικών αντλιών
Οι πιο συνηθισμένες δυσλειτουργίες περιλαμβάνουν:
- Μειωμένη ή μηδενική παροχή.
- Ανεπαρκή πίεση κατάθλιψης.
- Απώλεια πλήρωσης ή αέρα στην αναρρόφηση.
- Σπηλαίωση.
- Υπερβολικούς κραδασμούς.
- Διαρροές μηχανικού στυπιοθλίπτη.
- Υπερθέρμανση ή αστοχία ρουλεμάν.
- Φθορά πτερωτής.
- Υπερφόρτωση ηλεκτροκινητήρα.
- Συχνές διακοπές από συστήματα προστασίας.
Τα συμπτώματα δεν αποδεικνύουν από μόνα τους συγκεκριμένη αιτία. Η διάγνωση απαιτεί συνδυασμό μετρήσεων και επιθεώρησης.
## 2. Μειωμένη ή μηδενική παροχή
Όταν μια αντλία παρουσιάζει χαμηλή παροχή, πιθανές αιτίες είναι:
- Φραγμένο φίλτρο αναρρόφησης.
- Μερικώς κλειστή βαλβίδα.
- Είσοδος αέρα.
- Ανεπαρκής πλήρωση.
- Αντίστροφη περιστροφή.
- Φθαρμένη ή φραγμένη πτερωτή.
- Μεταβολή της καμπύλης του συστήματος.
- Ακατάλληλη ταχύτητα περιστροφής.
Η διάγνωση αρχίζει με επιβεβαίωση της πραγματικής παροχής, των πιέσεων αναρρόφησης και κατάθλιψης και της κατάστασης των βαλβίδων.
Σε φυγοκεντρική αντλία πρέπει επίσης να ελέγχεται εάν το σημείο λειτουργίας βρίσκεται εντός της επιτρεπόμενης περιοχής της καμπύλης Q-H.
## 3. Ανεπαρκής πίεση κατάθλιψης
Η χαμηλή πίεση κατάθλιψης δεν σημαίνει απαραίτητα ότι η αντλία είναι κατεστραμμένη.
Μπορεί να οφείλεται σε:
- Υπερβολική παροχή σε σχέση με την καμπύλη αντλίας.
- Μειωμένες στροφές.
- Φθορά πτερωτής.
- Εσωτερικές διαρροές.
- Αέρα ή αέρια στο υγρό.
- Λανθασμένη μέτρηση.
- Μεταβολές πίεσης αναρρόφησης.
Η πίεση κατάθλιψης πρέπει να αξιολογείται μαζί με την πίεση αναρρόφησης και την παροχή.
Η πραγματική διαφορά πίεσης δεν είναι από μόνη της πλήρης υπολογισμός του μανομετρικού όταν υπάρχουν σημαντικές διαφορές υψομέτρου ή ταχύτητας μεταξύ των σημείων μέτρησης.
## 4. Απώλεια πλήρωσης και είσοδος αέρα
Πολλές φυγοκεντρικές αντλίες απαιτούν κατάλληλη πλήρωση πριν από την εκκίνηση.
Εάν υπάρχει αέρας στο περίβλημα ή στη σωλήνωση αναρρόφησης, η αντλία μπορεί να αδυνατεί να αναπτύξει την απαιτούμενη παροχή.
Πιθανές αιτίες:
- Διαρροές στη γραμμή αναρρόφησης.
- Ανεπαρκής στάθμη δεξαμενής.
- Στροβιλισμός στην είσοδο.
- Ακατάλληλη γεωμετρία σωληνώσεων.
- Ελαττωματική βαλβίδα ποδός, όπου χρησιμοποιείται.
Η αντιμετώπιση περιλαμβάνει έλεγχο στεγανότητας, κατάλληλη εξαέρωση και επιβεβαίωση των απαιτήσεων πλήρωσης του κατασκευαστή.
Δεν πρέπει να θεωρείται ότι όλες οι αντλίες είναι αυτοαναρροφούμενες.
## 5. Σπηλαίωση: Συμπτώματα και αιτίες
Η σπηλαίωση εμφανίζεται όταν η τοπική πίεση μειώνεται αρκετά ώστε να σχηματιστούν φυσαλίδες ατμού.
Η κατάρρευση των φυσαλίδων μπορεί να προκαλέσει διάβρωση της επιφάνειας της πτερωτής και μηχανικές καταπονήσεις.
Συνηθισμένα συμπτώματα:
- Θόρυβος που θυμίζει χαλίκια.
- Αυξημένοι κραδασμοί.
- Ασταθής παροχή.
- Πτώση μανομετρικού.
- Φθορά πτερωτής.
Αιτίες:
- Χαμηλό διαθέσιμο NPSH.
- Υψηλή θερμοκρασία υγρού.
- Μικρή στάθμη αναρρόφησης.
- Μεγάλες απώλειες αναρρόφησης.
- Φραγμένο φίλτρο.
- Λειτουργία εκτός κατάλληλου εύρους.
Το διαθέσιμο NPSH πρέπει να αξιολογείται σε σχέση με το NPSH3 του κατασκευαστή και το απαιτούμενο περιθώριο ασφαλείας.
Ο θόρυβος από μόνος του δεν αρκεί για επιβεβαίωση σπηλαίωσης.
## 6. Υπερβολικοί κραδασμοί
Οι κραδασμοί αποτελούν σημαντική ένδειξη της μηχανικής και υδραυλικής κατάστασης μιας αντλίας.
Πιθανές αιτίες:
- Κακή ευθυγράμμιση κινητήρα και αντλίας.
- Ανισορροπία πτερωτής.
- Φθαρμένα ρουλεμάν.
- Χαλαρές βάσεις.
- Παραμορφώσεις σωληνώσεων.
- Σπηλαίωση.
- Υδραυλική ανακυκλοφορία.
- Συντονισμός μηχανικής κατασκευής.
Η διάγνωση μπορεί να περιλαμβάνει μέτρηση συνολικής ταχύτητας κραδασμών, ανάλυση φάσματος συχνοτήτων και παρακολούθηση τάσεων στον χρόνο.
Τα αποδεκτά όρια εξαρτώνται από τον τύπο, την ισχύ, τη στήριξη και τις προδιαγραφές του μηχανήματος. Δεν υπάρχει μία καθολική τιμή που να ισχύει για όλες τις αντλίες.
## 7. Ευθυγράμμιση αντλίας και κινητήρα
Η κακή ευθυγράμμιση μπορεί να προκαλέσει:
- Πρόωρη φθορά εδράνων.
- Καταπόνηση συνδέσμου.
- Αυξημένους κραδασμούς.
- Διαρροές στεγανοποίησης.
- Αυξημένη θερμοκρασία λειτουργίας.
Η ευθυγράμμιση πρέπει να γίνεται με κατάλληλα όργανα και σύμφωνα με τις ανοχές του κατασκευαστή.
Σε σημαντικές εγκαταστάσεις χρησιμοποιούνται συστήματα ευθυγράμμισης με laser.
Πρέπει επίσης να ελέγχονται το soft foot, η κατάσταση της βάσης, οι τάσεις σωληνώσεων και η θερμική διαστολή όταν επηρεάζει τη λειτουργία.
Η ευθυγράμμιση δεν αντικαθιστά τη διόρθωση προβλημάτων θεμελίωσης ή σωληνώσεων.
## 8. Μηχανικοί στυπιοθλίπτες: Λειτουργία και βλάβες
Ο μηχανικός στυπιοθλίπτης (Mechanical Seal) περιορίζει τη διαρροή του υγρού κατά μήκος του περιστρεφόμενου άξονα.
Αποτελείται συνήθως από:
- Περιστρεφόμενη επιφάνεια στεγανοποίησης.
- Σταθερή επιφάνεια στεγανοποίησης.
- Δευτερεύουσες στεγανοποιήσεις.
- Ελατήρια ή άλλο μηχανισμό φόρτισης.
- Στοιχεία συγκράτησης.
Πιθανές αιτίες αστοχίας:
- Ξηρή λειτουργία.
- Ανεπαρκής λίπανση ή ψύξη επιφανειών.
- Ακατάλληλο υλικό.
- Υπερβολική θερμοκρασία.
- Κραδασμοί.
- Λανθασμένη εγκατάσταση.
- Στερεά σωματίδια.
- Απότομες μεταβολές πίεσης.
Ορισμένες διατάξεις στεγανοποίησης επιτρέπουν ελεγχόμενη μικροδιαρροή ή απαιτούν συγκεκριμένη παροχή βοηθητικού υγρού. Η αποδεκτή κατάσταση καθορίζεται από τον τύπο στεγανοποίησης και τον κατασκευαστή.
## 9. Τι ελέγχουμε όταν εμφανίζεται διαρροή;
Πριν από οποιαδήποτε επέμβαση πρέπει να γίνει ασφαλής απομόνωση του εξοπλισμού.
Στη συνέχεια ελέγχονται:
1. Το ακριβές σημείο διαρροής.
2. Η πίεση λειτουργίας.
3. Η θερμοκρασία υγρού.
4. Η κατάσταση του άξονα.
5. Οι κραδασμοί.
6. Η ευθυγράμμιση.
7. Η ποιότητα και καθαρότητα υγρού.
8. Το σύστημα ψύξης ή έκπλυσης στεγανοποίησης, όπου υπάρχει.
Η αντικατάσταση του στυπιοθλίπτη χωρίς αντιμετώπιση της αρχικής αιτίας μπορεί να οδηγήσει σε επαναλαμβανόμενη αστοχία.
## 10. Ρουλεμάν και έδρανα αντλιών
Τα έδρανα υποστηρίζουν τον περιστρεφόμενο άξονα και παραλαμβάνουν τα προβλεπόμενα φορτία.
Συνηθισμένα αίτια φθοράς:
- Ανεπαρκής λίπανση.
- Υπερβολική λίπανση.
- Ρύπανση λιπαντικού.
- Είσοδος νερού.
- Κακή ευθυγράμμιση.
- Υπερβολικά φορτία.
- Λανθασμένη τοποθέτηση.
- Ηλεκτρικά ρεύματα μέσω εδράνων, όπου υφίσταται τέτοιος κίνδυνος.
Συμπτώματα:
- Αυξημένη θερμοκρασία.
- Θόρυβος.
- Μεταβολή κραδασμών.
- Αλλοίωση λιπαντικού.
- Αυξημένη κατανάλωση ισχύος σε ορισμένες περιπτώσεις.
Η λίπανση πρέπει να ακολουθεί τον τύπο, την ποσότητα και τα διαστήματα που προβλέπει ο κατασκευαστής.
## 11. Υπερθέρμανση αντλίας
Η υπερθέρμανση μπορεί να προκύψει από:
- Λειτουργία με ανεπαρκή παροχή.
- Κλειστή κατάθλιψη για υπερβολικό χρόνο σε φυγοκεντρική αντλία.
- Προβλήματα λίπανσης.
- Αυξημένες τριβές.
- Ανεπαρκή ψύξη.
- Υψηλή θερμοκρασία διεργασίας.
- Μηχανική εμπλοκή.
Σε φυγοκεντρικές αντλίες, η λειτουργία κοντά στη μηδενική παροχή μπορεί να προκαλέσει αύξηση θερμοκρασίας του παγιδευμένου υγρού.
Σε αντλίες θετικής εκτόπισης, η κλειστή κατάθλιψη μπορεί να οδηγήσει σε επικίνδυνη υπερπίεση εάν δεν λειτουργεί η κατάλληλη προστασία.
Οι δύο περιπτώσεις δεν πρέπει να αντιμετωπίζονται ως ισοδύναμες.
## 12. Υπερφόρτωση ηλεκτροκινητήρα
Η υπερφόρτωση μπορεί να οφείλεται σε:
- Λειτουργία σε παροχή με υψηλή απαίτηση ισχύος.
- Αυξημένη πυκνότητα ή ιξώδες.
- Μηχανικές τριβές.
- Εμπλοκή πτερωτής.
- Ακατάλληλη ηλεκτρική τροφοδοσία.
- Λανθασμένες ρυθμίσεις προστασίας.
- Προβλήματα στον κινητήρα.
Η διάγνωση περιλαμβάνει μέτρηση ρεύματος, τάσης, ισχύος και έλεγχο της καμπύλης απαιτούμενης ισχύος.
Η μείωση της παροχής δεν μειώνει υποχρεωτικά την ισχύ σε κάθε τύπο αντλίας.
## 13. Φθορά πτερωτής και περιβλήματος
Η πτερωτή και το περίβλημα μπορεί να υποστούν:
- Διάβρωση από χημική προσβολή.
- Διάβρωση από σωματίδια.
- Φθορά λόγω σπηλαίωσης.
- Μηχανική επαφή.
- Επικαθίσεις.
- Απόφραξη διαδρομών ροής.
Η φθορά μπορεί να αλλάξει την καμπύλη λειτουργίας και να μειώσει την απόδοση.
Η επιθεώρηση πρέπει να περιλαμβάνει κατάσταση πτερωτής, διάκενα, δακτυλίους φθοράς όπου υπάρχουν και επιφάνειες περιβλήματος.
## 14. Προληπτική και προβλεπτική συντήρηση
Η προληπτική συντήρηση βασίζεται σε προγραμματισμένους ελέγχους.
Η προβλεπτική συντήρηση βασίζεται στην παρακολούθηση της πραγματικής κατάστασης του εξοπλισμού.
Συνήθεις τεχνικές:
- Ανάλυση κραδασμών.
- Θερμογραφία.
- Παρακολούθηση θερμοκρασίας εδράνων.
- Ανάλυση λιπαντικού.
- Μέτρηση παροχής και πίεσης.
- Παρακολούθηση ηλεκτρικής ισχύος.
- Υπερηχητικός έλεγχος όπου είναι κατάλληλος.
Οι τεχνικές αυτές βοηθούν στον εντοπισμό επιδείνωσης πριν από την πλήρη αστοχία.
## 15. Ενδεικτικό πρόγραμμα ελέγχων
### Καθημερινά ή ανά βάρδια
- Έλεγχος ασυνήθιστων θορύβων.
- Οπτικός έλεγχος διαρροών.
- Καταγραφή πιέσεων και παροχής.
- Έλεγχος θερμοκρασίας εδράνων όπου υπάρχει ένδειξη.
- Επιβεβαίωση κανονικής λειτουργίας προστασιών.
### Εβδομαδιαία
- Έλεγχος φίλτρων και διαφορών πίεσης.
- Σύγκριση κραδασμών με τις συνήθεις τιμές.
- Επιθεώρηση βάσεων και συνδέσεων.
- Έλεγχος βοηθητικών συστημάτων στεγανοποίησης.
### Μηνιαία ή σύμφωνα με το πρόγραμμα
- Ανάλυση τάσεων λειτουργίας.
- Έλεγχος κατανάλωσης ενέργειας.
- Έλεγχος κατάστασης λίπανσης.
- Αξιολόγηση απόδοσης σε σχέση με την καμπύλη αναφοράς.
### Περιοδικά
- Έλεγχος ευθυγράμμισης όταν απαιτείται.
- Επιθεώρηση πτερωτής και εσωτερικών διακένων.
- Έλεγχος συνδέσμου και στεγανοποιήσεων.
- Αντικατάσταση εξαρτημάτων βάσει κατάστασης ή οδηγιών κατασκευαστή.
Τα χρονικά διαστήματα είναι ενδεικτικά. Η πραγματική συχνότητα εξαρτάται από την κρισιμότητα, το υγρό, τις ώρες λειτουργίας και τις οδηγίες του κατασκευαστή.
## 16. Πίνακας γρήγορης διάγνωσης
Σύμπτωμα: Χαμηλή παροχή.
Πιθανές αιτίες: Φραγμένη αναρρόφηση, αέρας, φθαρμένη πτερωτή, λανθασμένες στροφές.
Πρώτος έλεγχος: Παροχή, πιέσεις, φίλτρο, φορά περιστροφής.
Σύμπτωμα: Έντονοι κραδασμοί.
Πιθανές αιτίες: Ευθυγράμμιση, ανισορροπία, ρουλεμάν, σπηλαίωση.
Πρώτος έλεγχος: Μετρήσεις κραδασμών, λειτουργικό σημείο, βάσεις.
Σύμπτωμα: Διαρροή άξονα.
Πιθανές αιτίες: Αστοχία στεγανοποίησης, ξηρή λειτουργία, κραδασμοί.
Πρώτος έλεγχος: Τύπος στεγανοποίησης, θερμοκρασία, πίεση, σύστημα έκπλυσης.
Σύμπτωμα: Υψηλή θερμοκρασία ρουλεμάν.
Πιθανές αιτίες: Λίπανση, υπερφόρτιση, ευθυγράμμιση.
Πρώτος έλεγχος: Θερμοκρασία, λιπαντικό, κραδασμοί.
Σύμπτωμα: Συχνή ενεργοποίηση προστασίας κινητήρα.
Πιθανές αιτίες: Υπερφόρτωση, ηλεκτρικό πρόβλημα, μηχανική εμπλοκή.
Πρώτος έλεγχος: Ρεύμα, τάση, ισχύς, ρυθμίσεις προστασίας.
## 17. Καταγραφή δεδομένων και ιστορικό βλαβών
Ένα αποτελεσματικό πρόγραμμα συντήρησης απαιτεί οργανωμένο ιστορικό.
Για κάθε αντλία είναι χρήσιμο να καταγράφονται:
- Κωδικός εξοπλισμού.
- Κατασκευαστής και μοντέλο.
- Κανονικό σημείο λειτουργίας.
- Παροχή και πιέσεις.
- Θερμοκρασία.
- Ρεύμα ή ηλεκτρική ισχύς.
- Κραδασμοί.
- Επεμβάσεις συντήρησης.
- Ανταλλακτικά που αντικαταστάθηκαν.
- Αιτία βλάβης και διορθωτική ενέργεια.
Η σύγκριση με ιστορικά δεδομένα επιτρέπει τον εντοπισμό σταδιακής υποβάθμισης.
## 18. Ασφάλεια κατά τη συντήρηση
Πριν από οποιαδήποτε εργασία σε βιομηχανική αντλία απαιτούνται:
1. Ασφαλής διακοπή λειτουργίας.
2. Απομόνωση ηλεκτρικής και άλλης επικίνδυνης ενέργειας.
3. Εφαρμογή διαδικασίας κλειδώματος και επισήμανσης (LOTO), όπου προβλέπεται.
4. Απομόνωση από το δίκτυο.
5. Αποσυμπίεση και ασφαλής αποστράγγιση.
6. Έλεγχος θερμοκρασίας.
7. Εκτίμηση χημικών και άλλων κινδύνων.
8. Επιβεβαίωση ασφαλούς κατάστασης πριν από την αποσυναρμολόγηση.
Σε συστήματα με θερμό νερό, χημικά ή επικίνδυνα υγρά, απαιτούνται επιπλέον τα ειδικά μέτρα της εγκατάστασης.
## 19. Πότε απαιτείται επισκευή ή αντικατάσταση;
Η απόφαση πρέπει να βασίζεται σε τεχνικά και οικονομικά κριτήρια.
Εξετάζονται:
- Η έκταση της φθοράς.
- Η δυνατότητα αποκατάστασης.
- Η διαθεσιμότητα ανταλλακτικών.
- Το κόστος διακοπής παραγωγής.
- Η ενεργειακή απόδοση.
- Η ηλικία και η κατάσταση του εξοπλισμού.
- Η συχνότητα επαναλαμβανόμενων αστοχιών.
- Η καταλληλότητα της αντλίας για τη σημερινή λειτουργία.
Η επαναλαμβανόμενη επισκευή μιας λανθασμένα επιλεγμένης αντλίας μπορεί να είναι λιγότερο συμφέρουσα από την αντικατάστασή της με κατάλληλο μοντέλο.
## Συμπέρασμα
Οι περισσότερες βλάβες βιομηχανικών αντλιών δεν αντιμετωπίζονται αποτελεσματικά μόνο με αντικατάσταση φθαρμένων εξαρτημάτων.
Η διάγνωση πρέπει να συνδυάζει υδραυλικές μετρήσεις, έλεγχο κραδασμών, κατάσταση στεγανοποιήσεων, λίπανση, ευθυγράμμιση και πραγματικές συνθήκες λειτουργίας.
Η συστηματική προληπτική και προβλεπτική συντήρηση μειώνει τις απρογραμμάτιστες διακοπές, βελτιώνει την αξιοπιστία και συμβάλλει στη διατήρηση της ενεργειακής απόδοσης.
