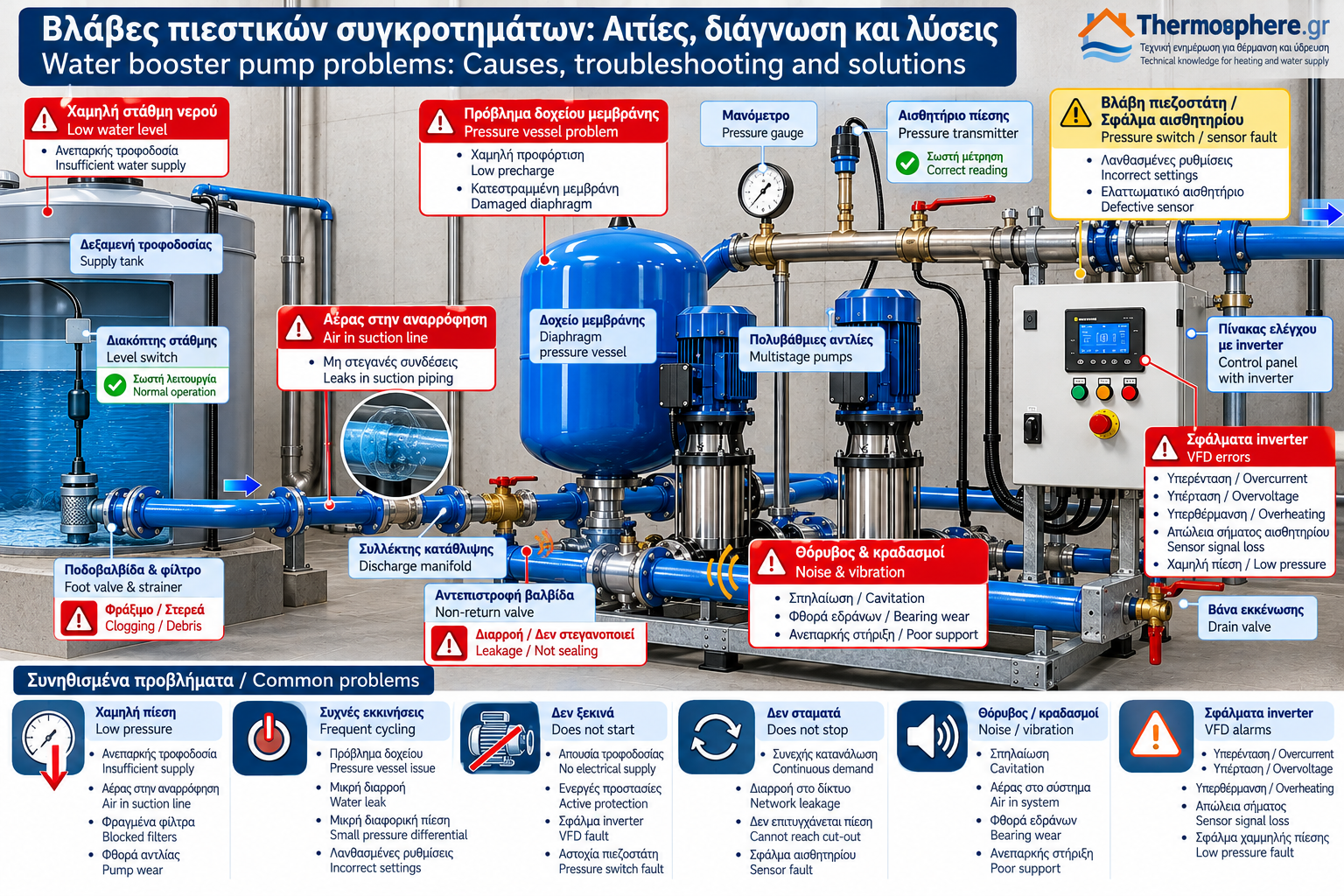

Βλάβες πιεστικών συγκροτημάτων: Αιτίες, διάγνωση και λύσεις

Βλάβες πιεστικών συγκροτημάτων: Αιτίες, διάγνωση και λύσεις

Τα πιεστικά συγκροτήματα νερού αποτελούν βασικό εξοπλισμό για την εξασφάλιση επαρκούς πίεσης και παροχής σε κατοικίες, πολυκατοικίες, ξενοδοχεία και επαγγελματικές εγκαταστάσεις.

Παρότι τα σύγχρονα συστήματα διαθέτουν εξελιγμένους αυτοματισμούς και προστασίες, μπορούν να εμφανίσουν προβλήματα που επηρεάζουν την απόδοση, την κατανάλωση ενέργειας και τη διάρκεια ζωής των αντλιών.

Ένα πιεστικό που ξεκινά συνεχώς, δεν ανεβάζει πίεση ή σταματά με ένδειξη βλάβης δεν έχει απαραίτητα χαλασμένη αντλία. Η αιτία μπορεί να βρίσκεται στην τροφοδοσία νερού, στις σωληνώσεις, στο δοχείο μεμβράνης, στα αισθητήρια ή στις ρυθμίσεις του πίνακα ελέγχου.

Η σωστή διάγνωση απαιτεί συστηματική προσέγγιση και όχι τυχαίες αλλαγές εξαρτημάτων.

1. Πώς ξεκινά η διάγνωση ενός πιεστικού συγκροτήματος;

Πριν εξεταστεί μια συγκεκριμένη βλάβη, πρέπει να καταγραφεί η συμπεριφορά του συστήματος.

Χρήσιμες πληροφορίες είναι:

• Εάν το πρόβλημα εμφανίζεται συνεχώς ή μόνο σε ώρες υψηλής κατανάλωσης.

• Εάν λειτουργεί μία ή περισσότερες αντλίες.

• Η ένδειξη πίεσης στην αναρρόφηση και στην κατάθλιψη.

• Η κατάσταση της δεξαμενής τροφοδοσίας.

• Οι ενδείξεις και οι κωδικοί σφάλματος του ελεγκτή.

• Εάν υπάρχουν ασυνήθιστοι θόρυβοι ή κραδασμοί.

• Εάν το πρόβλημα εμφανίστηκε μετά από διακοπή ρεύματος, συντήρηση ή αλλαγή ρυθμίσεων.

Οι αρχικές παρατηρήσεις μπορούν να πραγματοποιηθούν χωρίς άνοιγμα ηλεκτρικών πινάκων ή αποσυναρμολόγηση εξοπλισμού.

Προσοχή: Η εργασία σε ηλεκτρικά κυκλώματα και σε υδραυλικά εξαρτήματα υπό πίεση ενέχει σοβαρούς κινδύνους. Πριν από οποιαδήποτε επέμβαση απαιτούνται ασφαλής απομόνωση της ηλεκτρικής τροφοδοσίας, πρόληψη ακούσιας επανεκκίνησης και ελεγχόμενη αποσυμπίεση του υδραυλικού κυκλώματος από εξειδικευμένο προσωπικό. Οι μετατροπείς συχνότητας μπορεί να διατηρούν επικίνδυνη τάση στους πυκνωτές τους ακόμη και μετά τη διακοπή τροφοδοσίας.

2. Το πιεστικό λειτουργεί αλλά δεν ανεβάζει πίεση

Πρόκειται για ένα από τα συνηθέστερα προβλήματα.

Η αντλία φαίνεται να λειτουργεί, αλλά το μανόμετρο δεν φτάνει στην επιθυμητή τιμή ή η πίεση στα σημεία κατανάλωσης παραμένει χαμηλή.

Πιθανές αιτίες

Ανεπαρκής τροφοδοσία νερού

Η στάθμη της δεξαμενής μπορεί να είναι χαμηλή ή η παροχή προς το συγκρότημα ανεπαρκής.

Αέρας στην αναρρόφηση

Μη στεγανές συνδέσεις, λανθασμένη διάταξη σωληνώσεων ή ανεπαρκής πλήρωση μπορούν να προκαλέσουν είσοδο ή παγίδευση αέρα.

Φραγμένο φίλτρο ή περιορισμός σωλήνωσης

Η αυξημένη υδραυλική αντίσταση περιορίζει την παροχή και μπορεί να επιδεινώσει τις συνθήκες αναρρόφησης.

Λανθασμένη φορά περιστροφής

Σε κατάλληλους τριφασικούς κινητήρες, λανθασμένη φορά περιστροφής μπορεί να μειώσει σημαντικά την απόδοση της αντλίας.

Φθαρμένη ή κατεστραμμένη πτερωτή

Η μηχανική φθορά μπορεί να μειώσει το διαθέσιμο μανομετρικό ύψος.

Υπερβολική ζήτηση

Εάν η πραγματική κατανάλωση υπερβαίνει τη δυνατότητα του συγκροτήματος, η πίεση μπορεί να μειωθεί.

Ακατάλληλη ρύθμιση inverter

Περιορισμένη μέγιστη συχνότητα, λανθασμένη ανατροφοδότηση πίεσης ή εσφαλμένο setpoint μπορούν να εμποδίσουν την επίτευξη της απαιτούμενης πίεσης.

Διαγνωστική προσέγγιση

Ο τεχνικός ελέγχει πρώτα τη διαθεσιμότητα νερού και τις πραγματικές πιέσεις εισόδου και εξόδου.

Στη συνέχεια συγκρίνει την παροχή και το μανομετρικό με τις χαρακτηριστικές καμπύλες της αντλίας.

Η αλλαγή της πίεσης ρύθμισης χωρίς έλεγχο των υδραυλικών δεδομένων μπορεί να επιδεινώσει το πρόβλημα.

3. Το πιεστικό ξεκινά και σταματά συνεχώς

Οι συχνές εκκινήσεις, γνωστές ως short cycling, αποτελούν ένδειξη ότι το σύστημα δεν διαχειρίζεται σωστά τις μεταβολές πίεσης ή τη μικρή κατανάλωση.

Πιθανές αιτίες

• Ανεπαρκής προφόρτιση του δοχείου μεμβράνης.

• Κατεστραμμένη μεμβράνη.

• Μικρό ωφέλιμο αποθηκευμένο νερό.

• Πολύ μικρή διαφορά πίεσης εκκίνησης και διακοπής.

• Μικρή αλλά συνεχής διαρροή.

• Ελαττωματική βαλβίδα αντεπιστροφής.

• Ασταθής μέτρηση πίεσης.

• Λανθασμένες ρυθμίσεις sleep/wake σε συγκρότημα inverter.

Γιατί είναι επικίνδυνες οι συχνές εκκινήσεις;

Η επαναλαμβανόμενη εκκίνηση αυξάνει τη θερμική και μηχανική καταπόνηση του κινητήρα, των διακοπτικών στοιχείων και άλλων εξαρτημάτων.

Η επιτρεπόμενη συχνότητα εκκινήσεων καθορίζεται από τον κατασκευαστή του κινητήρα και της αντλίας.

Τι πρέπει να ελεγχθεί;

Σε συμβατικό συγκρότημα εξετάζονται το δοχείο, οι πιέσεις cut-in/cut-out και πιθανές απώλειες νερού.

Σε σύστημα inverter ελέγχονται επιπλέον η σταθερότητα του αισθητηρίου, οι παράμετροι ελέγχου και οι συνθήκες μετάβασης σε αναμονή.

Η διάγνωση δεν ολοκληρώνεται με απλή αύξηση της πίεσης διακοπής.

4. Βλάβη δοχείου μεμβράνης

Το δοχείο μεμβράνης είναι ιδιαίτερα σημαντικό για τη λειτουργία των συμβατικών πιεστικών συγκροτημάτων.

Όταν δεν λειτουργεί σωστά, η αντλία μπορεί να ξεκινά συχνά ακόμη και με μικρή κατανάλωση.

Πιθανές ενδείξεις

• Απότομη πτώση πίεσης μόλις ανοίξει μια βρύση.

• Πολύ μικρός χρόνος μεταξύ εκκίνησης και διακοπής.

• Αστάθεια πίεσης.

• Ανεπαρκής ποσότητα νερού που αποδίδεται από το δοχείο.

Απώλεια προφόρτισης

Η πίεση αερίου μπορεί να μειωθεί με την πάροδο του χρόνου.

Ο έλεγχος γίνεται μόνο αφού το δοχείο απομονωθεί υδραυλικά και η πλευρά του νερού αποσυμπιεστεί και εκκενωθεί.

Η επιθυμητή προφόρτιση εξαρτάται από τη διάταξη και τις οδηγίες του κατασκευαστή.

Ρήξη μεμβράνης

Σε ορισμένους τύπους δοχείων, η εμφάνιση νερού από τη βαλβίδα αερίου αποτελεί ισχυρή ένδειξη αστοχίας της μεμβράνης.

Ωστόσο, η απουσία νερού από τη βαλβίδα δεν αποδεικνύει ότι η μεμβράνη είναι άθικτη.

Η επιβεβαίωση και η επισκευή ή αντικατάσταση πρέπει να γίνονται σύμφωνα με τις προδιαγραφές του δοχείου.

Δεν επιτρέπεται υπέρβαση της μέγιστης πίεσης λειτουργίας του δοχείου κατά τον έλεγχο ή την επαναφόρτιση.

5. Το πιεστικό δεν ξεκινά καθόλου

Όταν η αντλία δεν εκκινεί, η αιτία μπορεί να είναι ηλεκτρική, μηχανική ή να σχετίζεται με τις συνθήκες προστασίας.

Πιθανές αιτίες

• Απουσία ηλεκτρικής τροφοδοσίας.

• Ενεργοποιημένη προστασία κινητήρα.

• Σφάλμα inverter.

• Ενεργή προστασία ξηρής λειτουργίας.

• Αστοχία πιεζοστάτη ή αισθητηρίου.

• Εντολή απενεργοποίησης από εξωτερικό αυτοματισμό.

• Μηχανική εμπλοκή της αντλίας ή του κινητήρα.

Διαγνωστική διαδικασία

Αρχικά καταγράφονται οι ενδείξεις του πίνακα και οι κωδικοί σφάλματος.

Η απουσία εκκίνησης δεν σημαίνει απαραίτητα βλάβη κινητήρα.

Εάν υπάρχει ενεργή προστασία, πρέπει να εξακριβωθεί η αιτία της πριν επιτραπεί επανεκκίνηση.

Δεν πρέπει να γεφυρώνονται αισθητήρια, πιεζοστάτες ασφαλείας ή άλλες προστατευτικές διατάξεις για να ξεκινήσει η αντλία.

6. Το πιεστικό δεν σταματά

Ένα πιεστικό που λειτουργεί συνεχώς χωρίς να σταματά μπορεί να έχει διαφορετικές αιτίες ανάλογα με το σύστημα ελέγχου.

Πιθανές αιτίες

• Συνεχής κατανάλωση ή διαρροή.

• Αδυναμία επίτευξης της πίεσης διακοπής.

• Εσφαλμένη ρύθμιση πιεζοστάτη.

• Αστοχία αισθητηρίου πίεσης.

• Ανεπαρκής απόδοση αντλίας.

• Λανθασμένη λειτουργία αυτοματισμού.

• Ακατάλληλες ρυθμίσεις ελάχιστης παροχής ή αναμονής στο inverter.

Σημαντική διάκριση

Σε ορισμένα πιεστικά μεταβλητών στροφών, η λειτουργία σε χαμηλές στροφές για περιορισμένο χρόνο μπορεί να είναι φυσιολογική.

Δεν πρέπει να θεωρείται κάθε συνεχής λειτουργία βλάβη.

Η διάγνωση απαιτεί σύγκριση της πραγματικής πίεσης, της κατανάλωσης και της λογικής ελέγχου του συγκεκριμένου συστήματος.

7. Θόρυβος και κραδασμοί στην αντλία

Ο ασυνήθιστος θόρυβος μπορεί να αποτελεί ένδειξη υδραυλικού ή μηχανικού προβλήματος.

Πιθανές αιτίες

Σπηλαίωση

Μπορεί να προκαλέσει χαρακτηριστικό έντονο θόρυβο και κραδασμούς, συχνά λόγω ανεπαρκών συνθηκών αναρρόφησης.

Αέρας στο υδραυλικό κύκλωμα

Η παρουσία αέρα μπορεί να προκαλέσει ασταθή ροή και θόρυβο.

Φθορά εδράνων

Μπορεί να δημιουργήσει μηχανικό θόρυβο που επιδεινώνεται με τη λειτουργία.

Ανεπαρκής στήριξη

Οι κραδασμοί μπορούν να μεταφέρονται στις σωληνώσεις και στο κτίριο.

Λειτουργία εκτός επιτρεπόμενης περιοχής

Μια αντλία που λειτουργεί πολύ μακριά από την κατάλληλη περιοχή της χαρακτηριστικής καμπύλης μπορεί να παρουσιάζει αυξημένες υδραυλικές καταπονήσεις.

Αντιμετώπιση

Πρέπει να προσδιοριστεί εάν ο θόρυβος προέρχεται από το υδραυλικό μέρος, τον κινητήρα ή τη βάση εγκατάστασης.

Η τοποθέτηση αντικραδασμικών στοιχείων χωρίς αντιμετώπιση της πραγματικής αιτίας δεν αποτελεί ολοκληρωμένη λύση.

8. Σπηλαίωση: Ένα σοβαρό υδραυλικό πρόβλημα

Η σπηλαίωση εμφανίζεται όταν η τοπική πίεση του νερού μειώνεται αρκετά ώστε να σχηματίζονται φυσαλίδες ατμού.

Κατά τη μεταφορά τους σε περιοχές υψηλότερης πίεσης, οι φυσαλίδες καταρρέουν και μπορούν να προκαλέσουν φθορά.

Συνηθισμένες αιτίες

• Χαμηλή στάθμη νερού.

• Υπερβολικές απώλειες αναρρόφησης.

• Φραγμένα φίλτρα.

• Ακατάλληλη διάμετρος σωλήνωσης.

• Υψηλή θερμοκρασία νερού.

• Λειτουργία σε ακατάλληλο σημείο της χαρακτηριστικής καμπύλης.

Έλεγχος NPSH

Το διαθέσιμο NPSH της εγκατάστασης, NPSHa, πρέπει να υπερβαίνει το απαιτούμενο NPSHr της αντλίας με κατάλληλο περιθώριο.

Η σύγκριση πρέπει να πραγματοποιείται στις πραγματικές συνθήκες λειτουργίας.

Εάν διαπιστωθεί σπηλαίωση, πρέπει να διορθωθούν οι συνθήκες αναρρόφησης και όχι απλώς να αυξηθεί η ταχύτητα της αντλίας.

9. Βλάβες πιεζοστάτη

Ο πιεζοστάτης ελέγχει την εκκίνηση και τη διακοπή σε πολλά συμβατικά πιεστικά.

Πιθανά συμπτώματα είναι:

• Η αντλία δεν ξεκινά στην προβλεπόμενη πίεση.

• Η αντλία δεν σταματά στο επιθυμητό όριο.

• Οι εκκινήσεις είναι ακανόνιστες.

• Η ένδειξη πίεσης δεν συμφωνεί με τη συμπεριφορά του συστήματος.

Πιθανές αιτίες περιλαμβάνουν λανθασμένες ρυθμίσεις, μηχανική φθορά, απόφραξη της σύνδεσης μέτρησης ή ηλεκτρική αστοχία.

Η επιβεβαίωση γίνεται με κατάλληλα όργανα και σύμφωνα με τις οδηγίες του συγκεκριμένου πιεζοστάτη.

Η επέμβαση σε ηλεκτρικές επαφές πρέπει να πραγματοποιείται αποκλειστικά από εξειδικευμένο προσωπικό.

10. Σφάλματα inverter και αισθητηρίων πίεσης

Στα σύγχρονα πιεστικά μεταβλητών στροφών, ο inverter αποτελεί βασικό στοιχείο ελέγχου.

Οι κωδικοί σφάλματος διαφέρουν ανά κατασκευαστή και μοντέλο.

Συνήθεις κατηγορίες σφαλμάτων

Υπερένταση

Μπορεί να σχετίζεται με υπερβολικό φορτίο, μηχανικό πρόβλημα ή ηλεκτρική αστοχία.

Υπέρταση ή υπόταση

Μπορεί να προκύπτει από συνθήκες τροφοδοσίας ή από φαινόμενα στο ηλεκτρικό κύκλωμα.

Υπερθέρμανση

Μπορεί να σχετίζεται με ανεπαρκή αερισμό, υψηλή θερμοκρασία περιβάλλοντος ή υπερφόρτιση.

Απώλεια σήματος αισθητηρίου

Μπορεί να προκαλέσει αδυναμία ρύθμισης πίεσης ή μετάβαση σε κατάσταση ασφαλείας.

Σφάλμα χαμηλής πίεσης ή ξηρής λειτουργίας

Μπορεί να υποδεικνύει ανεπαρκή τροφοδοσία νερού, αλλά και πρόβλημα μέτρησης ή ρυθμίσεων.

Γιατί δεν αρκεί η επαναφορά σφάλματος;

Η επαναλαμβανόμενη επαναφορά χωρίς εντοπισμό της αιτίας μπορεί να οδηγήσει σε σοβαρότερη βλάβη.

Ο κωδικός πρέπει να ερμηνεύεται με βάση το εγχειρίδιο του συγκεκριμένου inverter.

Σε περίπτωση υπερέντασης, υπερθέρμανσης ή ηλεκτρικού σφάλματος, η εγκατάσταση πρέπει να ελέγχεται πριν από νέα εκκίνηση.

11. Πτώση πίεσης όταν σταματά η αντλία

Εάν η πίεση μειώνεται ενώ όλα τα σημεία κατανάλωσης είναι κλειστά, πρέπει να εξεταστεί το ενδεχόμενο απώλειας νερού ή επιστροφής ροής.

Πιθανές αιτίες

• Διαρροή στο δίκτυο.

• Διαρροή σε υδραυλικό εξάρτημα.

• Βαλβίδα αντεπιστροφής που δεν στεγανοποιεί σωστά.

• Απώλεια προς τη γραμμή τροφοδοσίας.

• Μη ορθή ένδειξη ή βλάβη οργάνου μέτρησης.

Το δοχείο μεμβράνης μπορεί να επηρεάζει τον ρυθμό μεταβολής της πίεσης, αλλά η ελαττωματική προφόρτιση από μόνη της δεν εξηγεί απαραίτητα μια συνεχή απώλεια πίεσης σε απομονωμένο, στεγανό δίκτυο.

Η διάγνωση απαιτεί κατάλληλες δοκιμές απομόνωσης από εξειδικευμένο τεχνικό.

12. Προβλήματα σε πολυαντλητικά συγκροτήματα

Σε συγκροτήματα δύο ή περισσότερων αντλιών μπορεί να εμφανιστούν πρόσθετα προβλήματα.

Μία αντλία λειτουργεί συνεχώς

Πιθανές αιτίες είναι λανθασμένη εναλλαγή, αστοχία εντολής εκκίνησης άλλης αντλίας ή ανεπαρκής διαθεσιμότητα των υπόλοιπων μονάδων.

Η δεύτερη αντλία δεν ενεργοποιείται

Πρέπει να εξεταστούν η λογική διαδοχικής εκκίνησης, τα όρια ενεργοποίησης, οι ηλεκτρικές προστασίες και η κατάσταση του κινητήρα.

Οι αντλίες παρουσιάζουν ασταθή συνεργασία

Μπορεί να υπάρχει πρόβλημα στη ρύθμιση των ελεγκτών, στην ανατροφοδότηση πίεσης ή στην κατανομή φορτίου.

Επιστροφή νερού μέσω ανενεργής αντλίας

Πιθανή αιτία είναι αστοχία βαλβίδας αντεπιστροφής.

Σε κάθε περίπτωση απαιτείται έλεγχος της συγκεκριμένης διάταξης αυτοματισμού.

13. Πρακτικός πίνακας διάγνωσης

Ο πίνακας αποτελεί οδηγό αρχικής αξιολόγησης και όχι οριστική διάγνωση.

14. Πότε πρέπει να σταματήσει άμεσα η λειτουργία;

Η λειτουργία πρέπει να διακόπτεται με ασφαλή τρόπο όταν παρατηρούνται:

• Έντονος ή ασυνήθιστος μηχανικός θόρυβος.

• Σημαντική διαρροή νερού.

• Οσμή καμένου ή καπνός.

• Επαναλαμβανόμενη ενεργοποίηση ηλεκτρικής προστασίας.

• Ενδείξεις λειτουργίας χωρίς νερό.

• Υπερβολικοί κραδασμοί.

• Πίεση που πλησιάζει ή υπερβαίνει τα επιτρεπόμενα όρια της εγκατάστασης.

Σε αυτές τις περιπτώσεις απαιτείται έλεγχος πριν από την επαναλειτουργία.

15. Προληπτική συντήρηση

Η προληπτική συντήρηση μειώνει την πιθανότητα απρογραμμάτιστων διακοπών και συμβάλλει στη διατήρηση της απόδοσης.

Ένα πρόγραμμα συντήρησης μπορεί να περιλαμβάνει:

• Καταγραφή πιέσεων αναρρόφησης και κατάθλιψης.

• Έλεγχο ασυνήθιστων θορύβων.

• Επιθεώρηση διαρροών.

• Έλεγχο κατάστασης φίλτρων.

• Έλεγχο δοχείου μεμβράνης.

• Επιβεβαίωση σωστής λειτουργίας πιεζοστάτη ή αισθητηρίου.

• Δοκιμή προστασίας ξηρής λειτουργίας.

• Έλεγχο ηλεκτρικών συνδέσεων από κατάλληλο προσωπικό.

• Ανασκόπηση ιστορικού σφαλμάτων inverter.

• Έλεγχο εναλλαγής αντλιών σε πολυαντλητικά συστήματα.

Η συχνότητα των ελέγχων καθορίζεται από τον κατασκευαστή, τη χρήση και την κρισιμότητα της εγκατάστασης.

Συμπέρασμα

Οι βλάβες στα πιεστικά συγκροτήματα δεν οφείλονται πάντοτε στην ίδια την αντλία.

Συχνά συνδέονται με ανεπαρκή τροφοδοσία νερού, λανθασμένες ρυθμίσεις, προβλήματα δοχείου μεμβράνης, αστοχίες αισθητηρίων ή ακατάλληλες συνθήκες εγκατάστασης.

Η αποτελεσματική αντιμετώπιση βασίζεται στη σωστή διάγνωση, στη σύγκριση πραγματικών μετρήσεων με τις προδιαγραφές του εξοπλισμού και στην αποκατάσταση της πραγματικής αιτίας.

Η σωστή συντήρηση και η έγκαιρη διάγνωση μπορούν να αποτρέψουν μια μικρή δυσλειτουργία από το να εξελιχθεί σε σοβαρή βλάβη ολόκληρου του πιεστικού συγκροτήματος.

Το άρθρο έχει ενημερωτικό χαρακτήρα. Δεν υποκαθιστά τις οδηγίες του κατασκευαστή, την τεχνική μελέτη ή τις εργασίες αδειούχου και εξειδικευμένου προσωπικού.
