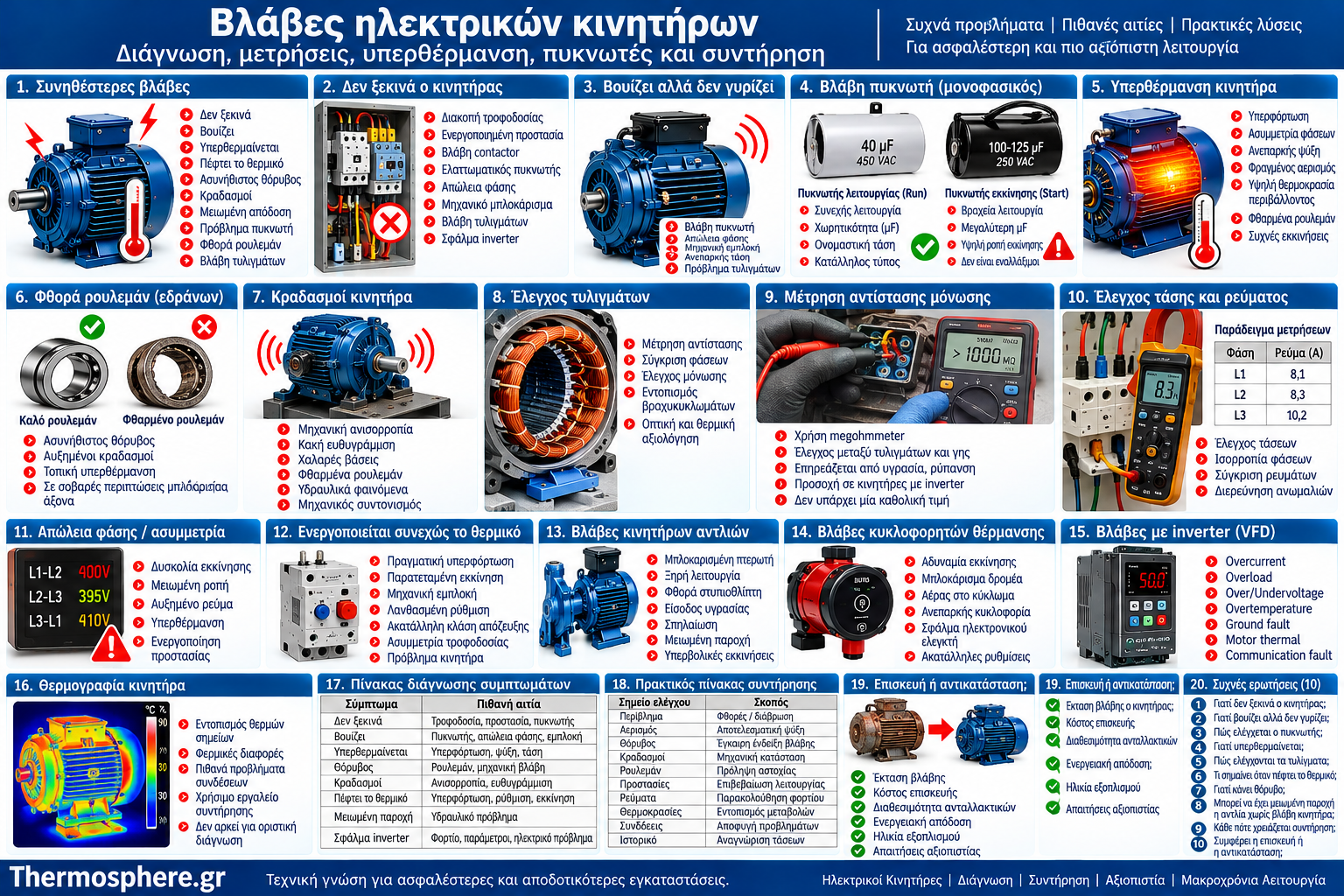

Βλάβες ηλεκτρικών κινητήρων: Πλήρης οδηγός διάγνωσης, μετρήσεων, υπερθέρμανσης, πυκνωτών και συντήρησης

Οι ηλεκτρικοί κινητήρες αποτελούν βασικό εξοπλισμό σε αντλίες νερού, πιεστικά συγκροτήματα, κυκλοφορητές θέρμανσης και πολλές άλλες ηλεκτρομηχανολογικές εγκαταστάσεις.

Παρότι κατασκευάζονται για μακροχρόνια λειτουργία, μπορεί να παρουσιάσουν προβλήματα που επηρεάζουν την απόδοση, την αξιοπιστία και την ασφάλειά τους.

Ένας κινητήρας που δεν ξεκινά, υπερθερμαίνεται, κάνει ασυνήθιστο θόρυβο ή ενεργοποιεί επανειλημμένα το θερμικό προστασίας δεν χρειάζεται απαραίτητα αντικατάσταση. Χρειάζεται πρώτα σωστή διάγνωση.

Το πρόβλημα μπορεί να οφείλεται στην ηλεκτρική τροφοδοσία, στον πυκνωτή, στα τυλίγματα, στα έδρανα, στο μηχανικό φορτίο ή στις συνθήκες λειτουργίας.

Στον οδηγό αυτό εξετάζουμε τις συνηθέστερες βλάβες, τις πιθανές αιτίες, τις βασικές τεχνικές μετρήσεις και τις αρχές προληπτικής συντήρησης.

Σημαντικό: Οι ηλεκτρικές μετρήσεις, η αποσυναρμολόγηση και οι εργασίες επισκευής πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο προσωπικό, με ασφαλή απομόνωση της εγκατάστασης και σύμφωνα με τις οδηγίες του κατασκευαστή.

1. Ποιες είναι οι συχνότερες βλάβες ηλεκτρικών κινητήρων;

Οι βλάβες χωρίζονται σε τρεις βασικές κατηγορίες.

Ηλεκτρικές βλάβες

• Απώλεια τροφοδοσίας.

• Απώλεια φάσης.

• Βλάβη πυκνωτή.

• Φθορά μόνωσης.

• Βραχυκύκλωμα τυλιγμάτων.

• Κακές ηλεκτρικές επαφές.

• Ασυμμετρία τάσεων.

Μηχανικές βλάβες

• Φθορά εδράνων.

• Μπλοκάρισμα άξονα.

• Κακή ευθυγράμμιση.

• Υπερβολικοί κραδασμοί.

• Φθορά συνδέσμου μετάδοσης.

• Εμπλοκή πτερωτής αντλίας.

Θερμικά και λειτουργικά προβλήματα

• Υπερφόρτωση.

• Ανεπαρκής ψύξη.

• Υψηλή θερμοκρασία περιβάλλοντος.

• Συχνές εκκινήσεις.

• Παρατεταμένη λειτουργία σε δυσμενές φορτίο.

Η σωστή διάγνωση αρχίζει από τον διαχωρισμό των συμπτωμάτων και όχι από την αυθαίρετη αντικατάσταση εξαρτημάτων.

2. Ο ηλεκτρικός κινητήρας δεν ξεκινά

Ένα από τα συνηθέστερα προβλήματα είναι η αδυναμία εκκίνησης.

Πιθανές αιτίες

1. Διακοπή ηλεκτρικής τροφοδοσίας.

2. Ενεργοποιημένη προστασία.

3. Βλάβη contactor ή κυκλώματος ελέγχου.

4. Ελαττωματικός πυκνωτής σε μονοφασικό κινητήρα.

5. Απώλεια φάσης σε τριφασικό κινητήρα.

6. Μηχανικό μπλοκάρισμα.

7. Βλάβη τυλιγμάτων.

8. Σφάλμα ηλεκτρονικού ελεγκτή ή inverter.

Τι πρέπει να διερευνηθεί;

Η διάγνωση περιλαμβάνει αξιολόγηση του ιστορικού βλάβης, των ενδείξεων προστασίας, της κατάστασης τροφοδοσίας και του μηχανικού φορτίου.

Η ύπαρξη τάσης στην είσοδο ενός πίνακα δεν αποδεικνύει ότι ο κινητήρας τροφοδοτείται σωστά.

Επίσης, η επαναλαμβανόμενη προσπάθεια εκκίνησης ενός μπλοκαρισμένου κινητήρα μπορεί να προκαλέσει σοβαρή θερμική καταπόνηση.

3. Ο κινητήρας βουίζει αλλά δεν περιστρέφεται

Το βουητό χωρίς κανονική περιστροφή είναι χαρακτηριστικό σύμπτωμα, αλλά δεν αντιστοιχεί σε μία μόνο βλάβη.

Σε μονοφασικό κινητήρα

Πιθανές αιτίες:

• Βλάβη πυκνωτή εκκίνησης ή λειτουργίας.

• Πρόβλημα βοηθητικού τυλίγματος.

• Μηχανική εμπλοκή.

• Ανεπαρκής τάση.

Σε τριφασικό κινητήρα

Πιθανές αιτίες:

• Απώλεια φάσης.

• Σοβαρή πτώση τάσης.

• Μπλοκαρισμένος δρομέας.

• Ακατάλληλη συνδεσμολογία.

Γιατί χρειάζεται άμεση αντιμετώπιση;

Ένας κινητήρας που παραμένει ακινητοποιημένος ενώ τροφοδοτείται μπορεί να απορροφά πολύ υψηλό ρεύμα.

Η κατάσταση αυτή μπορεί να προκαλέσει γρήγορη υπερθέρμανση.

Δεν πρέπει να επιχειρείται χειροκίνητη περιστροφή του άξονα όσο υπάρχει δυνατότητα ηλεκτρικής ενεργοποίησης.

4. Βλάβη πυκνωτή μονοφασικού κινητήρα

Πολλοί μονοφασικοί ασύγχρονοι κινητήρες χρησιμοποιούν πυκνωτή για τη δημιουργία κατάλληλης διαφοράς φάσης στο βοηθητικό τύλιγμα.

Συνηθισμένα συμπτώματα

• Δυσκολία εκκίνησης.

• Βουητό χωρίς περιστροφή.

• Μειωμένη ροπή εκκίνησης.

• Υπερθέρμανση.

• Ενεργοποίηση προστασίας.

Πυκνωτής εκκίνησης και λειτουργίας

Πυκνωτής εκκίνησης: Προορίζεται για συγκεκριμένη, συνήθως βραχεία, λειτουργία κατά την εκκίνηση.

Πυκνωτής λειτουργίας: Παραμένει στο κατάλληλο κύκλωμα κατά την κανονική λειτουργία, σύμφωνα με τον σχεδιασμό του κινητήρα.

Δεν είναι εναλλάξιμοι μόνο επειδή έχουν παρόμοια χωρητικότητα.

Τι ελέγχεται;

• Ονομαστική χωρητικότητα σε μF.

• Ονομαστική τάση.

• Τύπος και κατηγορία χρήσης.

• Φυσική κατάσταση.

• Συμβατότητα με τον κινητήρα.

Προσοχή: Οι πυκνωτές μπορεί να διατηρούν επικίνδυνο ηλεκτρικό φορτίο μετά την αποσύνδεση. Ο έλεγχος και η αντικατάστασή τους απαιτούν κατάλληλη διαδικασία ασφαλείας.

5. Γιατί υπερθερμαίνεται ένας ηλεκτρικός κινητήρας;

Η υπερθέρμανση είναι ένδειξη ότι η παραγωγή θερμότητας υπερβαίνει τη δυνατότητα ασφαλούς απομάκρυνσής της.

Συνηθισμένες αιτίες

• Παρατεταμένη υπερφόρτωση.

• Μειωμένη τάση υπό φορτίο.

• Ασυμμετρία φάσεων.

• Ανεπαρκής αερισμός.

• Φραγμένες επιφάνειες ψύξης.

• Υψηλή θερμοκρασία περιβάλλοντος.

• Φθαρμένα έδρανα.

• Υπερβολικά συχνές εκκινήσεις.

Θερμοκρασία περιβλήματος και τυλιγμάτων

Η θερμοκρασία στο εξωτερικό περίβλημα δεν είναι ίδια με τη θερμοκρασία των τυλιγμάτων.

Ένας κινητήρας μπορεί να λειτουργεί με σχετικά υψηλή εξωτερική θερμοκρασία χωρίς απαραίτητα να έχει ξεπεράσει τα σχεδιαστικά του όρια.

Αντίστροφα, επικίνδυνη θέρμανση μπορεί να εμφανίζεται εσωτερικά χωρίς να είναι άμεσα προφανής.

Η αξιολόγηση γίνεται βάσει του κατασκευαστή, της κλάσης μόνωσης και των πραγματικών συνθηκών.

6. Πώς επηρεάζει το ρεύμα τη θερμοκρασία;

Οι απώλειες χαλκού στα τυλίγματα περιγράφονται προσεγγιστικά από τη σχέση:

Pcu = I² × R

Όπου:

• Pcu: απώλειες χαλκού.

• I: ρεύμα τυλίγματος.

• R: ηλεκτρική αντίσταση.

Παράδειγμα

Αν το ρεύμα αυξηθεί από 10 A σε 12 A, με σταθερή αντίσταση:

P₂/P₁ = (12/10)² = 1,44

Οι συγκεκριμένες απώλειες αυξάνονται κατά 44%.

Η πραγματική θερμοκρασία εξαρτάται επιπλέον από τη θερμική αδράνεια, την ψύξη και τις υπόλοιπες απώλειες.

Γι’ αυτό η παρατεταμένη υπερφόρτωση δεν πρέπει να αντιμετωπίζεται ως ασήμαντη απόκλιση.

7. Βλάβες εδράνων και ρουλεμάν

Τα έδρανα στηρίζουν τον περιστρεφόμενο άξονα και επιτρέπουν την ομαλή λειτουργία του.

Η φθορά τους αποτελεί συνηθισμένη αιτία μηχανικής βλάβης.

Συμπτώματα

• Ασυνήθιστος θόρυβος.

• Αυξημένοι κραδασμοί.

• Τοπική υπερθέρμανση.

• Μεταβολή της μηχανικής συμπεριφοράς.

• Σε σοβαρές περιπτώσεις, εμπλοκή άξονα.

Πιθανές αιτίες

• Φυσιολογική φθορά.

• Ακατάλληλη λίπανση.

• Ρύπανση.

• Υγρασία.

• Κακή ευθυγράμμιση.

• Υπερβολικά μηχανικά φορτία.

Πρόληψη

Η συντήρηση πρέπει να ακολουθεί τις οδηγίες για τον συγκεκριμένο τύπο εδράνου.

Δεν απαιτούν όλα τα έδρανα επαναλίπανση. Ορισμένα είναι σφραγισμένα και δεν προορίζονται για τέτοια εργασία.

Η υπερβολική λίπανση μπορεί επίσης να δημιουργήσει προβλήματα.

8. Κραδασμοί ηλεκτρικού κινητήρα

Οι κραδασμοί μπορούν να προέρχονται από τον ίδιο τον κινητήρα ή από τον συνδεδεμένο εξοπλισμό.

Πιθανές αιτίες

• Μηχανική ανισορροπία.

• Κακή ευθυγράμμιση.

• Χαλαρές βάσεις.

• Φθαρμένα έδρανα.

• Παραμόρφωση άξονα.

• Υδραυλικά φαινόμενα στην αντλία.

• Συντονισμός μηχανικών συχνοτήτων.

Γιατί είναι σημαντικοί;

Οι αυξημένοι κραδασμοί μπορεί να επιταχύνουν τη φθορά των εδράνων και άλλων εξαρτημάτων.

Πώς αξιολογούνται;

Σε κατάλληλες εγκαταστάσεις χρησιμοποιούνται μετρήσεις ταχύτητας, επιτάχυνσης ή μετατόπισης κραδασμών.

Οι τιμές πρέπει να ερμηνεύονται σύμφωνα με την κατηγορία μηχανήματος, το σημείο μέτρησης και τα σχετικά πρότυπα.

Δεν υπάρχει ένα ενιαίο όριο κραδασμών που να ισχύει για κάθε ηλεκτρικό κινητήρα.

9. Έλεγχος τυλιγμάτων ηλεκτρικού κινητήρα

Τα τυλίγματα είναι κρίσιμα για τη λειτουργία του κινητήρα.

Πιθανές βλάβες περιλαμβάνουν:

• Διακοπή αγωγού.

• Βραχυκύκλωμα μεταξύ σπειρών.

• Σφάλμα προς γη.

• Υποβάθμιση μόνωσης.

• Θερμική καταστροφή.

Τι περιλαμβάνει η διάγνωση;

Ανάλογα με τον κινητήρα και τον εξοπλισμό, μπορεί να πραγματοποιούνται:

• Μέτρηση ηλεκτρικής αντίστασης τυλιγμάτων.

• Σύγκριση αντιστάσεων φάσεων.

• Μέτρηση αντίστασης μόνωσης.

• Εξειδικευμένες δοκιμές τυλιγμάτων.

• Θερμική και οπτική αξιολόγηση.

Σημαντικός περιορισμός

Η φυσιολογική μέτρηση αντίστασης ενός τυλίγματος δεν αποδεικνύει ότι η μόνωση είναι σε άριστη κατάσταση.

Επίσης, δεν ανιχνεύονται όλες οι βλάβες μεταξύ σπειρών με ένα κοινό πολύμετρο.

10. Μέτρηση αντίστασης μόνωσης

Η μέτρηση αντίστασης μόνωσης χρησιμοποιείται για την αξιολόγηση της ηλεκτρικής μόνωσης μεταξύ κατάλληλων αγώγιμων μερών και γης ή μεταξύ κυκλωμάτων.

Πραγματοποιείται με ειδικό όργανο, γνωστό ως insulation resistance tester ή megohmmeter.

Τι μπορεί να επηρεάζει τη μέτρηση;

• Υγρασία.

• Ρύπανση.

• Θερμοκρασία.

• Γήρανση μόνωσης.

• Κατάσταση καλωδίων.

• Συνδεδεμένος ηλεκτρονικός εξοπλισμός.

Προσοχή

Η δοκιμή εφαρμόζει υψηλότερη τάση από εκείνη ενός κοινού πολυμέτρου.

Δεν πρέπει να εφαρμόζεται αδιακρίτως σε κινητήρες με ενσωματωμένα ηλεκτρονικά, VFD, αισθητήρια ή άλλα ευαίσθητα εξαρτήματα.

Η επιλογή τάσης δοκιμής, η απομόνωση εξαρτημάτων, η εκφόρτιση και η ερμηνεία αποτελεσμάτων απαιτούν τις κατάλληλες οδηγίες και επαγγελματική διαδικασία.

Δεν υπάρχει μία καθολική τιμή αντίστασης μόνωσης που να χαρακτηρίζει όλους τους κινητήρες ως κατάλληλους ή ακατάλληλους.

11. Έλεγχος τάσης και ρεύματος τριφασικού κινητήρα

Η αξιολόγηση της τροφοδοσίας είναι σημαντικό μέρος της διάγνωσης.

Συνήθεις παράμετροι

• Τάση μεταξύ φάσεων.

• Ρεύμα κάθε φάσης.

• Συχνότητα τροφοδοσίας.

• Ισορροπία τάσεων.

• Ισορροπία ρευμάτων.

• Συμπεριφορά κατά την εκκίνηση και υπό φορτίο.

Παράδειγμα

Ένας τριφασικός κινητήρας παρουσιάζει τα ακόλουθα ρεύματα:

Η διαφορά αποτελεί ένδειξη που χρειάζεται διερεύνηση.

Δεν αρκεί όμως για να προσδιοριστεί με βεβαιότητα η αιτία.

Πρέπει να αξιολογηθούν και οι τάσεις, η κατάσταση τροφοδοσίας, οι συνδέσεις και το φορτίο.

Οι μετρήσεις σε ενεργά κυκλώματα έχουν σοβαρούς κινδύνους και πραγματοποιούνται μόνο από εξουσιοδοτημένους επαγγελματίες με κατάλληλες διαδικασίες και όργανα.

12. Απώλεια φάσης και ασυμμετρία τροφοδοσίας

Η απώλεια φάσης μπορεί να εμποδίσει την εκκίνηση ή να δημιουργήσει επικίνδυνες συνθήκες κατά τη λειτουργία.

Συμπτώματα

• Δυσκολία εκκίνησης.

• Μειωμένη ροπή.

• Ασυνήθιστος θόρυβος.

• Αυξημένα ρεύματα στις υπόλοιπες φάσεις.

• Ενεργοποίηση προστασίας.

• Υπερθέρμανση.

Πιθανές αιτίες

• Πρόβλημα τροφοδοσίας.

• Ελαττωματική επαφή.

• Βλάβη προστατευτικής διάταξης.

• Πρόβλημα contactor.

• Διακοπή αγωγού.

Αντιμετώπιση

Η διάγνωση πρέπει να εντοπίσει το σημείο όπου παρουσιάζεται η ανωμαλία.

Δεν αρκεί να διαπιστωθεί ότι υπάρχουν τρεις φάσεις στην είσοδο του πίνακα.

Η προστασία από απώλεια φάσης και ασυμμετρία μπορεί να συμβάλει σημαντικά στην αποφυγή επαναλαμβανόμενων βλαβών.

13. Ο κινητήρας ενεργοποιεί συνεχώς το θερμικό

Η επαναλαμβανόμενη ενεργοποίηση θερμικού ή άλλης προστασίας δεν σημαίνει απαραίτητα ότι η διάταξη είναι ελαττωματική.

Πιθανές αιτίες

• Πραγματική υπερφόρτωση.

• Παρατεταμένη εκκίνηση.

• Μηχανική εμπλοκή.

• Λανθασμένη ρύθμιση.

• Ακατάλληλη κλάση απόζευξης.

• Ασυμμετρία τροφοδοσίας.

• Πρόβλημα κινητήρα.

• Ανεπαρκής ψύξη.

Τι δεν πρέπει να γίνεται;

Δεν πρέπει να αυξάνεται αυθαίρετα το όριο προστασίας για να συνεχίσει να λειτουργεί ο κινητήρας.

Μια τέτοια ενέργεια μπορεί να αποκρύψει πραγματική βλάβη και να οδηγήσει σε καταστροφή των τυλιγμάτων.

Η σωστή αντιμετώπιση απαιτεί σύγκριση του πραγματικού φορτίου με τα στοιχεία της πινακίδας και τις οδηγίες προστασίας.

14. Βλάβες κινητήρων σε αντλίες νερού

Οι κινητήρες αντλιών επηρεάζονται και από υδραυλικά προβλήματα.

Συνηθισμένες καταστάσεις

• Μπλοκαρισμένη πτερωτή.

• Ξηρή λειτουργία.

• Φθορά μηχανικού στυπιοθλίπτη.

• Είσοδος υγρασίας.

• Υπερβολικές εκκινήσεις.

• Ακατάλληλο σημείο λειτουργίας.

• Σπηλαίωση.

• Φθορά εδράνων.

Ηλεκτρικό ή υδραυλικό πρόβλημα;

Μια αντλία που δεν αποδίδει σωστά δεν έχει απαραίτητα βλάβη κινητήρα.

Η μειωμένη παροχή μπορεί να οφείλεται σε:

• Φραγμένο φίλτρο.

• Αέρα στο υδραυλικό κύκλωμα.

• Κλειστή ή περιορισμένη βάνα.

• Φθαρμένη πτερωτή.

• Λανθασμένη φορά περιστροφής.

• Ακατάλληλο σημείο λειτουργίας.

Η διάγνωση πρέπει να συνδυάζει ηλεκτρικές και υδραυλικές παραμέτρους.

15. Βλάβες κυκλοφορητών θέρμανσης

Οι κυκλοφορητές θέρμανσης παρουσιάζουν ιδιαίτερα χαρακτηριστικά λειτουργίας.

Πιθανά προβλήματα

• Αδυναμία εκκίνησης.

• Μπλοκάρισμα δρομέα.

• Αέρας στο κύκλωμα.

• Ανεπαρκής κυκλοφορία.

• Ασυνήθιστος θόρυβος.

• Σφάλμα ηλεκτρονικού ελεγκτή.

• Ακατάλληλες ρυθμίσεις λειτουργίας.

Σύγχρονοι ηλεκτρονικοί κυκλοφορητές

Πολλά μοντέλα υψηλής απόδοσης διαθέτουν ηλεκτρονικό έλεγχο και ενσωματωμένες διαγνωστικές ενδείξεις.

Σε αυτές τις περιπτώσεις, η ερμηνεία του κωδικού σφάλματος του κατασκευαστή αποτελεί βασικό βήμα.

Δεν πρέπει να εφαρμόζονται διαδικασίες συμβατικών μονοφασικών κινητήρων σε ηλεκτρονικούς κυκλοφορητές χωρίς τεκμηρίωση συμβατότητας.

16. Βλάβες ηλεκτρικών κινητήρων με inverter

Όταν ένας κινητήρας λειτουργεί μέσω μετατροπέα συχνότητας, η διάγνωση περιλαμβάνει και το σύστημα ελέγχου.

Πιθανά σφάλματα

• Overcurrent.

• Overload.

• Overvoltage.

• Undervoltage.

• Overtemperature.

• Ground fault.

• Motor thermal protection.

• Communication fault.

Πιθανές αιτίες

• Υπερβολικό φορτίο.

• Ακατάλληλοι χρόνοι επιτάχυνσης.

• Λανθασμένα στοιχεία κινητήρα.

• Προβλήματα καλωδίωσης.

• Ανεπαρκής ψύξη.

• Μηχανική εμπλοκή.

• Ακατάλληλη παραμετροποίηση.

Σημαντικό

Ο ίδιος κωδικός σφάλματος μπορεί να έχει διαφορετική σημασία ανάλογα με τον κατασκευαστή.

Η διάγνωση πρέπει να βασίζεται στο εγχειρίδιο του συγκεκριμένου VFD.

Η αποσύνδεση της τροφοδοσίας δεν σημαίνει άμεση απουσία επικίνδυνης τάσης, επειδή οι πυκνωτές του ενδιάμεσου κυκλώματος μπορεί να παραμένουν φορτισμένοι.

17. Πίνακας διάγνωσης συνηθισμένων συμπτωμάτων

Ο πίνακας είναι ενδεικτικός και δεν αντικαθιστά τη διάγνωση της πραγματικής εγκατάστασης.

18. Προληπτική συντήρηση ηλεκτρικών κινητήρων

Η προληπτική συντήρηση έχει στόχο να μειώσει την πιθανότητα απρογραμμάτιστων βλαβών.

Βασικά σημεία

Καθαριότητα: Απομάκρυνση ρύπων από κατάλληλες επιφάνειες και διατήρηση των προβλεπόμενων διαδρομών αερισμού.

Μηχανική κατάσταση: Παρακολούθηση εδράνων, βάσεων, ευθυγράμμισης και ασυνήθιστων θορύβων.

Ηλεκτρική κατάσταση: Αξιολόγηση προστασιών, συνδέσεων και κατάλληλων μετρήσεων.

Θερμική κατάσταση: Παρακολούθηση θερμοκρασιών και μεταβολών υπό συγκρίσιμες συνθήκες λειτουργίας.

Λειτουργικές παράμετροι: Καταγραφή φορτίου, εκκινήσεων και συμβάντων προστασίας.

Γιατί βοηθά η καταγραφή;

Η σύγκριση με προηγούμενες μετρήσεις μπορεί να αναδείξει σταδιακή υποβάθμιση πριν εμφανιστεί πλήρης αστοχία.

19. Θερμογραφία και παρακολούθηση κατάστασης

Η θερμογραφία αποτελεί χρήσιμο εργαλείο σε οργανωμένα προγράμματα συντήρησης.

Τι μπορεί να εντοπίσει;

• Ασυνήθιστα θερμά σημεία.

• Θερμικές διαφορές μεταξύ συγκρίσιμων εξαρτημάτων.

• Ενδείξεις αυξημένης θερμικής καταπόνησης.

• Πιθανά προβλήματα ηλεκτρικών συνδέσεων.

Περιορισμοί

Η θερμογραφική εικόνα επηρεάζεται από:

• Τη θερμική εκπομπή της επιφάνειας.

• Τις ανακλάσεις.

• Τη θερμοκρασία περιβάλλοντος.

• Το πραγματικό φορτίο.

• Τη θέση και τις συνθήκες μέτρησης.

Μια θερμογραφική εικόνα δεν αρκεί από μόνη της για οριστική διάγνωση.

Παρακολούθηση κατάστασης

Σε σημαντικές εγκαταστάσεις μπορούν να συνδυάζονται δεδομένα θερμοκρασίας, κραδασμών, ρεύματος και χρόνου λειτουργίας.

Η ανάλυση τάσεων βοηθά στον προγραμματισμό συντήρησης βάσει της πραγματικής κατάστασης του εξοπλισμού.

20. Πότε επισκευάζεται και πότε αντικαθίσταται ένας κινητήρας;

Η απόφαση εξαρτάται από τεχνικούς και οικονομικούς παράγοντες.

Παράγοντες αξιολόγησης

• Έκταση βλάβης.

• Κατάσταση τυλιγμάτων.

• Κατάσταση μηχανικών εξαρτημάτων.

• Κόστος επισκευής.

• Διαθεσιμότητα ανταλλακτικών.

• Ενεργειακή απόδοση.

• Ηλικία εξοπλισμού.

• Χρόνος διακοπής λειτουργίας.

• Απαιτήσεις αξιοπιστίας.

Παράδειγμα

Σε έναν μικρό κινητήρα, το κόστος εξειδικευμένης επισκευής μπορεί να πλησιάζει το κόστος αντικατάστασης.

Σε έναν μεγαλύτερο ή ειδικής κατασκευής κινητήρα, η επισκευή μπορεί να είναι οικονομικά και τεχνικά συμφέρουσα.

Τι πρέπει να αποφεύγεται;

Η αντικατάσταση χωρίς διερεύνηση της αρχικής αιτίας.

Αν το πρόβλημα προέρχεται από υπερφόρτωση, κακή τροφοδοσία ή ακατάλληλη εγκατάσταση, ο νέος κινητήρας μπορεί να παρουσιάσει την ίδια βλάβη.

21. Πρακτικός κατάλογος ελέγχου συντήρησης

Ο ακόλουθος πίνακας αποτελεί ενδεικτικό πλαίσιο για επαγγελματικό πρόγραμμα συντήρησης.

Η συχνότητα ελέγχων καθορίζεται από τον κατασκευαστή, τη χρήση, το περιβάλλον και την κρισιμότητα της εγκατάστασης.

Δεν υπάρχει ένα ενιαίο πρόγραμμα που να είναι κατάλληλο για όλους τους κινητήρες.

22. Συχνές ερωτήσεις για βλάβες ηλεκτρικών κινητήρων

1. Γιατί δεν ξεκινά ο ηλεκτρικός κινητήρας;

Πιθανές αιτίες είναι η απουσία τροφοδοσίας, η ενεργοποίηση προστασίας, η βλάβη πυκνωτή, η απώλεια φάσης ή το μηχανικό μπλοκάρισμα.

2. Γιατί ο κινητήρας βουίζει αλλά δεν γυρίζει;

Το σύμπτωμα μπορεί να οφείλεται σε ελαττωματικό πυκνωτή, ανεπαρκή τάση, απώλεια φάσης ή εμπλοκή του άξονα.

3. Πώς καταλαβαίνουμε ότι χάλασε ο πυκνωτής;

Η δυσκολία εκκίνησης, το βουητό και η μειωμένη ροπή αποτελούν πιθανές ενδείξεις. Η επιβεβαίωση απαιτεί κατάλληλο επαγγελματικό έλεγχο.

4. Γιατί υπερθερμαίνεται ο κινητήρας;

Συχνές αιτίες είναι η υπερφόρτωση, η ανεπαρκής ψύξη, η ασυμμετρία τροφοδοσίας και τα μηχανικά προβλήματα.

5. Πώς ελέγχονται τα τυλίγματα;

Με κατάλληλες μετρήσεις ηλεκτρικής αντίστασης, μόνωσης και, όπου απαιτείται, εξειδικευμένες δοκιμές.

6. Τι σημαίνει όταν πέφτει συνεχώς το θερμικό;

Μπορεί να υπάρχει πραγματική υπερφόρτωση, λανθασμένη ρύθμιση, παρατεταμένη εκκίνηση ή ηλεκτρική ή μηχανική βλάβη.

7. Γιατί κάνει θόρυβο ένας ηλεκτρικός κινητήρας;

Πιθανές αιτίες είναι η φθορά εδράνων, οι κραδασμοί, η μηχανική εμπλοκή και η κακή ευθυγράμμιση.

8. Μπορεί μια αντλία να έχει μειωμένη παροχή χωρίς βλάβη κινητήρα;

Ναι. Το πρόβλημα μπορεί να προέρχεται από το υδραυλικό δίκτυο, τη φραγμένη πτερωτή, τον αέρα ή τις συνθήκες λειτουργίας.

9. Κάθε πότε χρειάζεται συντήρηση ένας κινητήρας;

Η συχνότητα εξαρτάται από τον κατασκευαστή, τις ώρες λειτουργίας, το περιβάλλον και την κρισιμότητα του εξοπλισμού.

10. Συμφέρει η επισκευή ή η αντικατάσταση;

Η απόφαση προκύπτει από την έκταση της βλάβης, το κόστος, τη διαθεσιμότητα ανταλλακτικών, την ενεργειακή απόδοση και τις απαιτήσεις αξιοπιστίας.

Συμπέρασμα

Η σωστή διάγνωση των βλαβών ηλεκτρικών κινητήρων απαιτεί συνδυασμό ηλεκτρικής και μηχανικής αξιολόγησης.

Ένας κινητήρας που δεν ξεκινά μπορεί να έχει πρόβλημα τροφοδοσίας, πυκνωτή ή μηχανικής εμπλοκής. Ένας κινητήρας που υπερθερμαίνεται μπορεί να λειτουργεί υπό υπερβολικό φορτίο ή με ανεπαρκή ψύξη.

Στις αντλίες νερού και στους κυκλοφορητές θέρμανσης πρέπει να εξετάζονται επιπλέον οι υδραυλικές συνθήκες, επειδή πολλές δυσλειτουργίες δεν προέρχονται από τον ίδιο τον κινητήρα.

Η προληπτική συντήρηση, η καταγραφή μετρήσεων και η έγκαιρη αναγνώριση ασυνήθιστων συμπτωμάτων μπορούν να περιορίσουν τις απρογραμμάτιστες διακοπές και το κόστος επισκευών.

Το σημαντικότερο είναι να εντοπίζεται η πραγματική αιτία της βλάβης πριν από την αντικατάσταση εξαρτημάτων ή την επανεκκίνηση του εξοπλισμού.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημαντική σημείωση ασφαλείας

Το άρθρο παρέχει γενικές τεχνικές πληροφορίες και δεν αποτελεί οδηγία για εκτέλεση ηλεκτρολογικών εργασιών από μη ειδικούς.

Οι έλεγχοι πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο και αδειοδοτημένο προσωπικό.

Πριν από εργασίες απαιτείται ασφαλής απομόνωση, αποτροπή ακούσιας επανατροφοδότησης και επαλήθευση απουσίας τάσης.

Οι πυκνωτές κινητήρων και οι μετατροπείς συχνότητας μπορεί να διατηρούν επικίνδυνη αποθηκευμένη ενέργεια μετά την αποσύνδεση.

Η εφαρμογή δοκιμών μόνωσης απαιτεί ειδική προσοχή, ιδίως όταν υπάρχουν ηλεκτρονικά εξαρτήματα.

Τεχνικές πηγές και πρότυπα

1. IEC 60034-1 — Rotating Electrical Machines: Rating and Performance.

2. IEC 60034-11 — Thermal Protection of Rotating Electrical Machines.

3. IEC 60034-14 — Mechanical Vibration of Certain Machines.

4. IEC 60034-27 Series — Off-Line Partial Discharge Measurements and Insulation Testing.

5. IEC 60947-4-1 — Electromechanical Contactors and Motor-Starters.

6. IEC 60204-1 — Safety of Machinery: Electrical Equipment of Machines.

7. IEC 60364 Series — Low-Voltage Electrical Installations.

8. IEC 61800 Series — Adjustable Speed Electrical Power Drive Systems.

9. ISO 20816 Series — Mechanical Vibration: Measurement and Evaluation of Machine Vibration.

10. IEEE 43 — Recommended Practice for Testing Insulation Resistance of Electric Machinery.

11. International Electrotechnical Commission: https://www.iec.ch/

12. International Organization for Standardization: https://www.iso.org/

13. Ελληνικός Οργανισμός Τυποποίησης: https://www.elot.gr/

Η εφαρμογή κάθε προτύπου εξαρτάται από τον τύπο κινητήρα, το πεδίο εφαρμογής και την ισχύουσα έκδοσή του.
