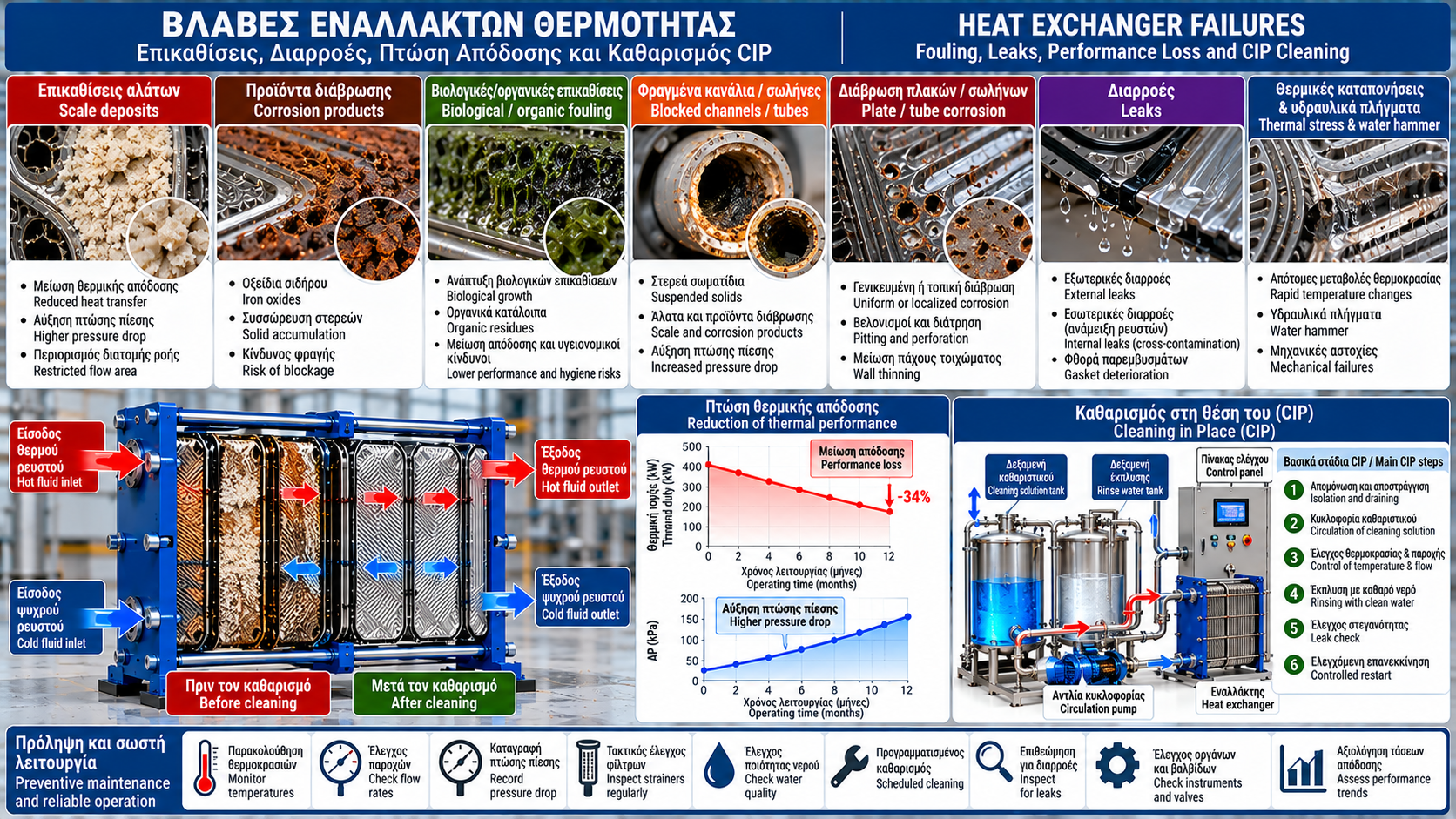

Βλάβες Εναλλακτών Θερμότητας: Επικαθίσεις, Διαρροές, Πτώση Απόδοσης και Καθαρισμός CIP

# Βλάβες Εναλλακτών Θερμότητας: Επικαθίσεις, Διαρροές, Πτώση Απόδοσης και Καθαρισμός CIP

## Εισαγωγή

Οι εναλλάκτες θερμότητας αποτελούν κρίσιμο εξοπλισμό για τη λειτουργία βιομηχανικών εγκαταστάσεων. Η σταδιακή υποβάθμιση της θερμικής τους απόδοσης μπορεί να αυξήσει την κατανάλωση ενέργειας, να μειώσει την παραγωγικότητα και να προκαλέσει ανεπιθύμητες διακοπές λειτουργίας.

Οι συνηθέστερες αιτίες προβλημάτων περιλαμβάνουν επικαθίσεις, φραγή καναλιών, διάβρωση, διαρροές, ακατάλληλες παροχές και αστοχίες οργάνων ή βαλβίδων ελέγχου.

Η αποτελεσματική αντιμετώπιση βασίζεται σε πραγματικές μετρήσεις, σύγκριση με δεδομένα αναφοράς και κατάλληλες διαδικασίες επιθεώρησης και συντήρησης.

## 1. Πώς αναγνωρίζεται μια βλάβη

Ένας εναλλάκτης μπορεί να παρουσιάζει πρόβλημα όταν:

• Δεν επιτυγχάνει την απαιτούμενη θερμοκρασία εξόδου.

• Μεταφέρει λιγότερη θερμική ισχύ από την αναμενόμενη.

• Παρουσιάζει ασυνήθιστα υψηλή πτώση πίεσης.

• Εμφανίζει εξωτερική διαρροή.

• Υπάρχουν ενδείξεις ανάμειξης των δύο ρευστών.

• Παρουσιάζει ανεξήγητες μεταβολές πίεσης ή θερμοκρασίας.

Κανένα μεμονωμένο σύμπτωμα δεν αποδεικνύει από μόνο του συγκεκριμένη αστοχία.

## 2. Μειωμένη θερμική απόδοση

Η πτώση θερμικής απόδοσης είναι από τα συχνότερα προβλήματα.

Μπορεί να οφείλεται σε επικαθίσεις, μειωμένη παροχή, ακατάλληλη θερμοκρασία εισόδου, ανεπαρκή απομάκρυνση συμπυκνωμάτων ή προβλήματα ελέγχου.

Η θερμική ισχύς υπολογίζεται για μονοφασικό ρευστό από:

Q̇ = ṁ × cp × ΔT

Η σύγκριση της πραγματικής ισχύος με την αναμενόμενη πρέπει να γίνεται υπό συγκρίσιμες συνθήκες λειτουργίας.

## 3. Επικαθίσεις αλάτων

Οι επικαθίσεις αλάτων, όπως το ανθρακικό ασβέστιο, εμφανίζονται συχνά σε κυκλώματα νερού με ακατάλληλη ποιότητα ή αυξημένη θερμοκρασία.

Δημιουργούν πρόσθετη θερμική αντίσταση και μπορεί να περιορίσουν τη διατομή ροής.

Πιθανές ενδείξεις είναι η μείωση της μεταφερόμενης ισχύος και η αύξηση της πτώσης πίεσης.

Η πρόληψη περιλαμβάνει κατάλληλη επεξεργασία νερού και παρακολούθηση της χημικής του σύστασης.

## 4. Προϊόντα διάβρωσης

Οξείδια σιδήρου και άλλα προϊόντα διάβρωσης μπορεί να μεταφέρονται από σωληνώσεις, δεξαμενές και εξοπλισμό.

Τα στερεά αυτά μπορούν να συσσωρευτούν στις επιφάνειες ή στα στενά κανάλια πλακοειδών εναλλακτών.

Η απομάκρυνσή τους χωρίς αντιμετώπιση της πηγής διάβρωσης οδηγεί συχνά σε επανεμφάνιση του προβλήματος.

Απαιτείται έλεγχος ποιότητας νερού, κατάστασης σωληνώσεων και φίλτρων.

## 5. Βιολογικές και οργανικές επικαθίσεις

Σε κατάλληλες συνθήκες μπορεί να αναπτυχθούν βιολογικές επικαθίσεις.

Σε βιομηχανίες τροφίμων και άλλες παραγωγικές διεργασίες είναι επίσης πιθανή η συσσώρευση οργανικών υπολειμμάτων.

Οι επικαθίσεις αυτές μειώνουν τη μεταφορά θερμότητας και μπορεί να δημιουργήσουν υγειονομικούς ή παραγωγικούς κινδύνους, ανάλογα με τη χρήση.

Η στρατηγική καθαρισμού πρέπει να βασίζεται στη φύση του υπολείμματος και στις απαιτήσεις της διεργασίας.

## 6. Φραγή καναλιών και σωλήνων

Η φραγή μπορεί να προκληθεί από στερεά σωματίδια, άλατα, προϊόντα διάβρωσης ή υπολείμματα διεργασίας.

Στους πλακοειδείς εναλλάκτες, τα στενά κανάλια ενδέχεται να είναι ιδιαίτερα ευαίσθητα σε μεγάλα σωματίδια.

Στους εναλλάκτες Shell & Tube, η φραγή μπορεί να εντοπίζεται σε μεμονωμένους σωλήνες ή σε περιοχές της πλευράς κελύφους.

Η σωστή επιλογή φίλτρων και η παρακολούθηση της πτώσης πίεσης βοηθούν στην πρόληψη.

## 7. Υπερβολική πτώση πίεσης

Η αυξημένη διαφορική πίεση μπορεί να οφείλεται σε:

• Επικαθίσεις.

• Φραγμένα κανάλια.

• Υπερβολική παροχή.

• Λανθασμένη θέση βαλβίδων.

• Μεταβολή ιξώδους.

• Ακατάλληλη διαμόρφωση ροής.

Πριν αποδοθεί το πρόβλημα στον εναλλάκτη, πρέπει να ελεγχθούν τα όργανα και οι συνθήκες μέτρησης.

Η πτώση πίεσης αξιολογείται ξεχωριστά σε κάθε πλευρά.

## 8. Χαμηλή παροχή

Ανεπαρκής παροχή μπορεί να προκύψει από:

• Βλάβη ή λανθασμένη λειτουργία αντλίας.

• Φραγμένο φίλτρο.

• Μερικώς κλειστή βαλβίδα.

• Αέρα στο κύκλωμα.

• Ακατάλληλη ρύθμιση ελέγχου.

• Αυξημένη υδραυλική αντίσταση.

Η χαμηλή παροχή μπορεί να μειώσει τη μεταφερόμενη θερμική ισχύ, ακόμη και αν η θερμοκρασιακή διαφορά παραμένει σημαντική.

## 9. Εξωτερικές διαρροές

Οι εξωτερικές διαρροές εμφανίζονται συχνά σε παρεμβύσματα, φλάντζες, συνδέσεις και σημεία μηχανικής αστοχίας.

Σε πλακοειδείς εναλλάκτες με παρεμβύσματα, πιθανές αιτίες είναι η γήρανση ελαστομερών, η λανθασμένη σύσφιξη και οι θερμικές καταπονήσεις.

Σε εναλλάκτες Shell & Tube, διαρροές μπορεί να προκύψουν σε φλάντζες, συγκολλήσεις ή άλλες συνδέσεις.

Η αποκατάσταση απαιτεί ασφαλή απομόνωση και έλεγχο της πραγματικής αιτίας.

## 10. Εσωτερικές διαρροές και ανάμειξη ρευστών

Η διάτρηση πλάκας ή σωλήνα μπορεί να επιτρέψει την επικοινωνία των δύο κυκλωμάτων.

Η κατεύθυνση της διαρροής εξαρτάται από τη διαφορά πίεσης μεταξύ των πλευρών και μπορεί να αλλάζει κατά τη λειτουργία.

Η εσωτερική διαρροή είναι ιδιαίτερα σοβαρή όταν υπάρχει κίνδυνος επιμόλυνσης πόσιμου νερού, προϊόντος ή ευαίσθητης διεργασίας.

Απαιτούνται άμεση αξιολόγηση του κινδύνου, κατάλληλη απομόνωση και εγκεκριμένες δοκιμές στεγανότητας.

## 11. Διάβρωση πλακών και σωλήνων

Η διάβρωση μπορεί να είναι γενικευμένη ή τοπική.

Ενδεικτικοί μηχανισμοί:

• Ομοιόμορφη διάβρωση.

• Διάβρωση με βελονισμούς.

• Διάβρωση σε σχισμές.

• Γαλβανική διάβρωση.

• Ρωγμάτωση λόγω διάβρωσης υπό τάση σε ευπαθείς συνθήκες.

Η επιλογή υλικών πρέπει να λαμβάνει υπόψη τη χημική σύσταση, τη θερμοκρασία και τις πραγματικές συνθήκες λειτουργίας.

## 12. Θερμικές καταπονήσεις

Οι απότομες μεταβολές θερμοκρασίας μπορούν να προκαλέσουν διαφορική διαστολή.

Αυτό μπορεί να καταπονήσει πλάκες, σωλήνες, αυλοφόρες πλάκες, παρεμβύσματα και συνδέσεις.

Σε ορισμένες εγκαταστάσεις απαιτείται ελεγχόμενη αύξηση θερμοκρασίας κατά την εκκίνηση.

Οι διαδικασίες εκκίνησης και διακοπής πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή.

## 13. Υδραυλικά πλήγματα

Τα υδραυλικά πλήγματα προκαλούν απότομες μεταβολές πίεσης και μηχανικές καταπονήσεις.

Μπορούν να σχετίζονται με απότομο κλείσιμο βαλβίδων, συσσώρευση συμπυκνωμάτων σε δίκτυα ατμού ή ακατάλληλες μεταβατικές συνθήκες.

Οι επιπτώσεις περιλαμβάνουν φθορά συνδέσεων, παρεμβυσμάτων και εσωτερικών εξαρτημάτων.

Η αντιμετώπιση απαιτεί έλεγχο της αιτίας και όχι απλή αντικατάσταση του εξαρτήματος που αστόχησε.

## 14. Προβλήματα σε εναλλάκτες ατμού–νερού

Σε εφαρμογές θέρμανσης με ατμό, η μειωμένη απόδοση μπορεί να σχετίζεται με:

• Ανεπαρκή παροχή ή πίεση ατμού.

• Συσσώρευση συμπυκνωμάτων.

• Ακατάλληλη λειτουργία ατμοπαγίδας.

• Παρουσία μη συμπυκνώσιμων αερίων.

• Προβλήματα βαλβίδας ελέγχου.

Η αξιολόγηση πρέπει να περιλαμβάνει την πλευρά ατμού, τη γραμμή συμπυκνωμάτων και το κύκλωμα του θερμαινόμενου ρευστού.

## 15. Βλάβες οργάνων και αυτοματισμών

Λανθασμένες μετρήσεις μπορούν να δημιουργήσουν την εντύπωση μειωμένης απόδοσης.

Πιθανές αιτίες είναι:

• Αισθητήρες θερμοκρασίας με σφάλμα.

• Μανόμετρα εκτός βαθμονόμησης.

• Λανθασμένη ένδειξη παροχής.

• Αστοχία ενεργοποιητή βαλβίδας.

• Εσφαλμένες ρυθμίσεις ελεγκτή.

Πριν από μηχανική επέμβαση στον εναλλάκτη, πρέπει να επαληθεύεται η αξιοπιστία των μετρήσεων.

## 16. Πώς γίνεται η διάγνωση

Μια συστηματική διαδικασία περιλαμβάνει:

1. Καταγραφή συμπτωμάτων και συνθηκών λειτουργίας.

2. Έλεγχο θερμοκρασιών εισόδου και εξόδου.

3. Μέτρηση παροχών.

4. Μέτρηση πτώσης πίεσης σε κάθε πλευρά.

5. Υπολογισμό πραγματικής θερμικής ισχύος.

6. Σύγκριση με δεδομένα καθαρής λειτουργίας.

7. Έλεγχο βαλβίδων, φίλτρων και οργάνων.

8. Επιθεώρηση, εφόσον τα δεδομένα δικαιολογούν την επέμβαση.

Η σωστή διάγνωση μειώνει τις άσκοπες αποσυναρμολογήσεις και τους μη αναγκαίους καθαρισμούς.

## 17. Πρακτικό παράδειγμα πτώσης απόδοσης

Ένας εναλλάκτης θερμαίνει νερό με παροχή 10 m³/h.

Σε συνθήκες αναφοράς, η θερμοκρασία αυξάνεται από 30 °C σε 60 °C.

Με απλοποιημένες ιδιότητες νερού:

Q̇ ≈ 2,78 × 4,18 × 30 = 349 kW.

Αργότερα, στην ίδια περίπου παροχή και με θερμοκρασία εισόδου 30 °C, η έξοδος φτάνει μόνο στους 50 °C.

Q̇ ≈ 2,78 × 4,18 × 20 = 232 kW.

Η μεταφερόμενη ισχύς είναι περίπου 34% χαμηλότερη.

Αυτό δεν αποδεικνύει από μόνο του επικαθίσεις. Πρέπει να επιβεβαιωθεί ότι οι συνθήκες της θερμής πλευράς και του ελέγχου παραμένουν συγκρίσιμες.

## 18. Τι είναι ο καθαρισμός CIP

Ο καθαρισμός CIP (Cleaning in Place) επιτρέπει την κυκλοφορία κατάλληλου καθαριστικού διαλύματος μέσα από τον εναλλάκτη χωρίς πλήρη αποσυναρμολόγηση.

Χρησιμοποιείται όταν η κατασκευή, τα υλικά και το είδος των επικαθίσεων το επιτρέπουν.

Δεν είναι κατάλληλος για κάθε βλάβη.

Για παράδειγμα, δεν αποκαθιστά ρωγμές, διαβρωτική διάτρηση ή μηχανική παραμόρφωση.

## 19. Βασικά στάδια καθαρισμού CIP

Μια εγκεκριμένη διαδικασία μπορεί να περιλαμβάνει:

1. Ασφαλή διακοπή, απομόνωση και αποσυμπίεση.

2. Ψύξη και αποστράγγιση.

3. Έλεγχο της φύσης των επικαθίσεων.

4. Επιλογή συμβατού καθαριστικού.

5. Κυκλοφορία με ελεγχόμενη παροχή και θερμοκρασία.

6. Παρακολούθηση της διαδικασίας.

7. Έκπλυση και κατάλληλη διαχείριση των αποβλήτων.

8. Έλεγχο στεγανότητας και ελεγχόμενη επανεκκίνηση.

Η διαδικασία πρέπει να εκτελείται από εκπαιδευμένο προσωπικό σύμφωνα με τις οδηγίες του κατασκευαστή και τις απαιτήσεις ασφάλειας της εγκατάστασης.

## 20. Επιλογή χημικού καθαρισμού

Η επιλογή καθαριστικού εξαρτάται από το είδος των επικαθίσεων και τα υλικά του εναλλάκτη.

Ορισμένες ανόργανες επικαθίσεις απαιτούν διαφορετική χημική αντιμετώπιση από οργανικά ή λιπαρά κατάλοιπα.

Δεν πρέπει να εφαρμόζεται αυθαίρετα οξύ ή αλκαλικό διάλυμα.

Πρέπει να ελέγχονται:

• Συμβατότητα με πλάκες και σωλήνες.

• Συμβατότητα με παρεμβύσματα.

• Όρια θερμοκρασίας και συγκέντρωσης.

• Κίνδυνοι αντίδρασης με υπολείμματα.

• Απαιτήσεις έκπλυσης και διάθεσης αποβλήτων.

Η ανάμειξη ασύμβατων χημικών μπορεί να προκαλέσει επικίνδυνες αντιδράσεις.

## 21. Πότε απαιτείται μηχανικός καθαρισμός

Μηχανικός καθαρισμός μπορεί να απαιτείται όταν:

• Οι επικαθίσεις δεν απομακρύνονται αποτελεσματικά με εγκεκριμένο CIP.

• Υπάρχουν στερεά που φράζουν τα κανάλια.

• Απαιτείται άμεση οπτική επιθεώρηση.

• Υπάρχει υποψία μηχανικής βλάβης.

Η δυνατότητα μηχανικού καθαρισμού εξαρτάται από τον τύπο του εναλλάκτη.

Οι αποσυναρμολογούμενοι πλακοειδείς και ορισμένοι Shell & Tube παρέχουν πρόσβαση, ενώ οι συγκολλητοί πλακοειδείς δεν αποσυναρμολογούνται.

## 22. Πρόγραμμα προληπτικής συντήρησης

Ένα αποτελεσματικό πρόγραμμα περιλαμβάνει:

• Τακτική καταγραφή θερμοκρασιών και παροχών.

• Παρακολούθηση πτώσης πίεσης.

• Έλεγχο φίλτρων.

• Έλεγχο ποιότητας νερού.

• Επιθεώρηση για διαρροές.

• Έλεγχο λειτουργίας βαλβίδων και οργάνων.

• Αξιολόγηση τάσεων θερμικής απόδοσης.

• Προγραμματισμό καθαρισμού βάσει πραγματικής κατάστασης.

Η συχνότητα επιθεωρήσεων καθορίζεται από την κρισιμότητα, την ποιότητα ρευστού, τις οδηγίες κατασκευαστή και το ιστορικό της εγκατάστασης.

## 23. Συμπέρασμα

Οι περισσότερες βλάβες εναλλακτών θερμότητας μπορούν να αντιμετωπιστούν αποτελεσματικότερα όταν εντοπίζονται εγκαίρως.

Οι επικαθίσεις, οι διαρροές, η διάβρωση και οι μεταβολές παροχής δεν έχουν πάντοτε τα ίδια συμπτώματα.

Η συνδυασμένη αξιολόγηση θερμοκρασιών, παροχών, πιέσεων και πραγματικής θερμικής ισχύος επιτρέπει πιο αξιόπιστη διάγνωση.

Ο σωστά επιλεγμένος καθαρισμός CIP, η μηχανική επιθεώρηση όπου απαιτείται και η προληπτική συντήρηση συμβάλλουν στη μείωση ενεργειακών απωλειών και στην παράταση της διάρκειας ζωής του εξοπλισμού.
