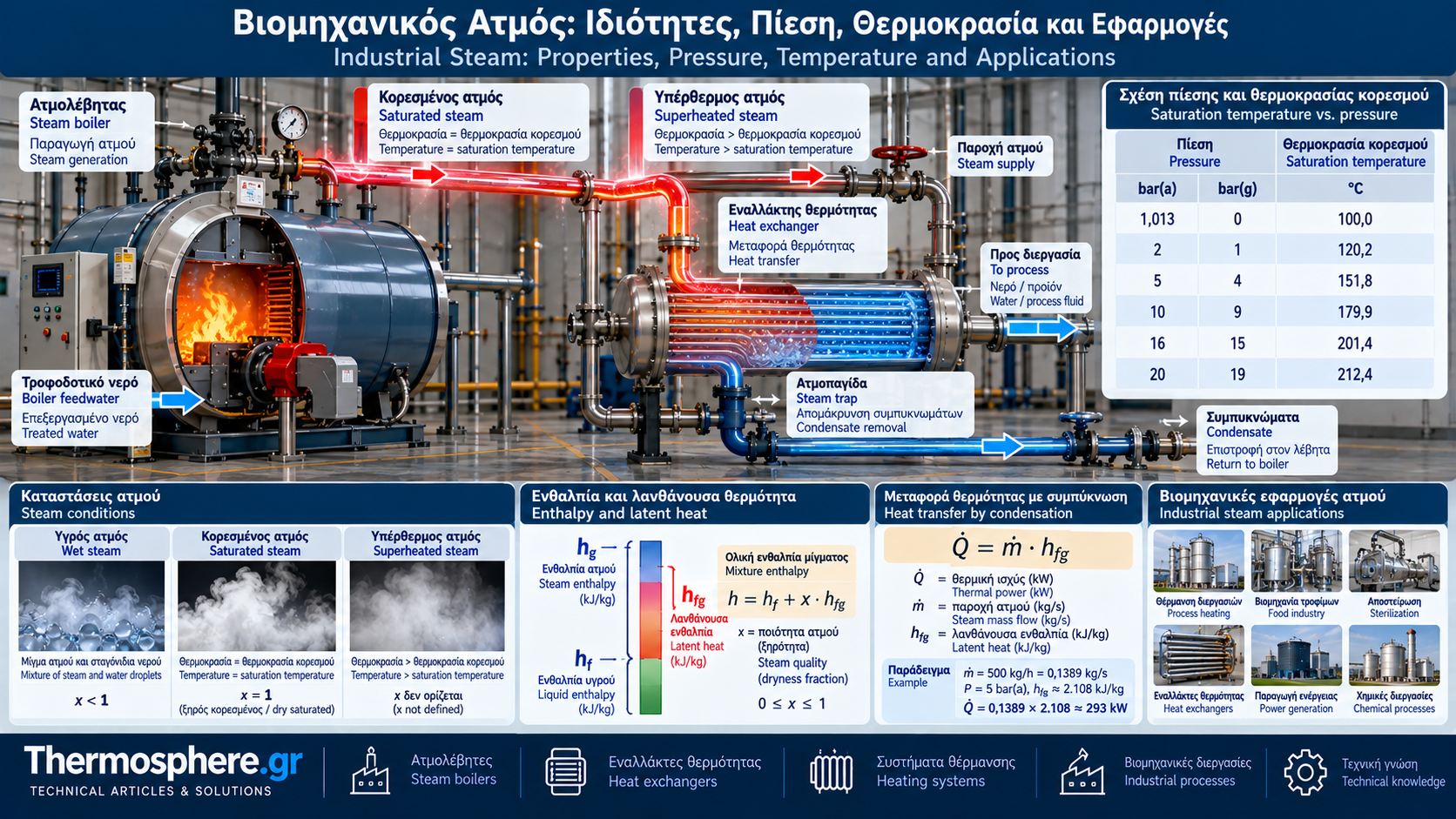

# Βιομηχανικός Ατμός: Ιδιότητες, Πίεση, Θερμοκρασία και Εφαρμογές

## Εισαγωγή

Ο υδρατμός αποτελεί ένα από τα σημαντικότερα μέσα μεταφοράς θερμικής ενέργειας στη βιομηχανία. Χρησιμοποιείται σε ατμολέβητες, εναλλάκτες θερμότητας, βιομηχανικές διεργασίες, συστήματα αποστείρωσης, παραγωγή ηλεκτρικής ενέργειας και εγκαταστάσεις θέρμανσης.

Η ευρεία χρήση του οφείλεται κυρίως στη δυνατότητα μεταφοράς μεγάλης ποσότητας ενέργειας μέσω της συμπύκνωσης, στη σχετικά εύκολη διανομή του μέσω σωληνώσεων και στη δυνατότητα ελέγχου της θερμοκρασίας του κορεσμένου ατμού μέσω της πίεσης.

Για τον σωστό σχεδιασμό και την ασφαλή λειτουργία ενός συστήματος ατμού απαιτείται κατανόηση βασικών εννοιών όπως η πίεση, η θερμοκρασία κορεσμού, η ενθαλπία, η λανθάνουσα θερμότητα και η ποιότητα ατμού.

## 1. Τι είναι ο βιομηχανικός ατμός;

Ο ατμός είναι η αέρια φάση του νερού. Σε βιομηχανικές εγκαταστάσεις παράγεται συνήθως με την προσθήκη θερμότητας σε κατάλληλα επεξεργασμένο νερό μέσα σε ατμολέβητα.

Καθώς το νερό θερμαίνεται, η θερμοκρασία του αυξάνεται μέχρι να φθάσει στη θερμοκρασία κορεσμού που αντιστοιχεί στην πίεση λειτουργίας.

Κατά τον βρασμό, επιπλέον θερμότητα μετατρέπει το νερό σε ατμό χωρίς να αυξάνει τη θερμοκρασία του μίγματος, εφόσον η πίεση παραμένει σταθερή.

Η ενέργεια που απαιτείται για αυτή τη μεταβολή φάσης ονομάζεται λανθάνουσα θερμότητα ατμοποίησης.

## 2. Κορεσμένος, υγρός και υπέρθερμος ατμός

### Κορεσμένος ατμός

Ο ξηρός κορεσμένος ατμός βρίσκεται στη θερμοκρασία κορεσμού που αντιστοιχεί στην πίεσή του, χωρίς να περιέχει σταγονίδια υγρού νερού.

Χρησιμοποιείται ευρέως σε εφαρμογές θέρμανσης επειδή κατά τη συμπύκνωσή του αποδίδει σημαντική ποσότητα θερμότητας σε σχεδόν σταθερή θερμοκρασία, εφόσον η πίεση παραμένει περίπου σταθερή.

### Υγρός ατμός

Ο υγρός ατμός είναι μίγμα κορεσμένου υδρατμού και σταγονιδίων υγρού νερού.

Η παρουσία υγρασίας μειώνει τη διαθέσιμη ενέργεια ανά μονάδα συνολικής μάζας του μίγματος και μπορεί να αυξήσει τον κίνδυνο διάβρωσης, διάβρωσης λόγω πρόσκρουσης σταγονιδίων και υδραυλικών πληγμάτων.

### Υπέρθερμος ατμός

Ο υπέρθερμος ατμός έχει θερμοκρασία υψηλότερη από τη θερμοκρασία κορεσμού στην ίδια πίεση.

Χρησιμοποιείται κυρίως σε εφαρμογές όπου απαιτείται αποφυγή συμπύκνωσης κατά την εκτόνωση, όπως σε ατμοστρόβιλους και ορισμένες ειδικές διεργασίες.

Για πολλές εφαρμογές έμμεσης θέρμανσης προτιμάται ο κορεσμένος ατμός λόγω της συμπύκνωσης και της αποτελεσματικής μεταφοράς θερμότητας.

## 3. Σχέση πίεσης και θερμοκρασίας

Η θερμοκρασία κορεσμού του νερού αυξάνεται όσο αυξάνεται η απόλυτη πίεση.

Ενδεικτικές τιμές:

1,013 bar(a): περίπου 100°C.

2 bar(a): περίπου 120,2°C.

5 bar(a): περίπου 151,8°C.

10 bar(a): περίπου 179,9°C.

20 bar(a): περίπου 212,4°C.

Οι τιμές είναι προσεγγιστικές και αφορούν συνθήκες κορεσμού.

Προσοχή στη διάκριση μεταξύ:

bar(a): απόλυτη πίεση.

bar(g): σχετική πίεση ως προς την ατμόσφαιρα.

Σε ατμοσφαιρική πίεση περίπου 1,013 bar:

Pabs ≈ Pgauge + 1,013 bar.

Επομένως, ένδειξη 9 bar(g) αντιστοιχεί περίπου σε 10,013 bar(a), όχι σε 9 bar(a).

Η θερμοκρασία κορεσμού εξαρτάται από την απόλυτη πίεση.

## 4. Τι είναι η ενθαλπία του ατμού;

Η ειδική ενθαλπία εκφράζει την ενεργειακή κατάσταση μιας μονάδας μάζας ρευστού και χρησιμοποιείται σε ενεργειακά ισοζύγια.

Συνήθως συμβολίζεται με h και εκφράζεται σε kJ/kg.

Στους πίνακες κορεσμένου νερού και ατμού εμφανίζονται:

hf: ειδική ενθαλπία κορεσμένου υγρού.

hg: ειδική ενθαλπία ξηρού κορεσμένου ατμού.

hfg: ειδική λανθάνουσα ενθαλπία ατμοποίησης.

Η σχέση είναι:

hfg = hg − hf.

Για μίγμα υγρού νερού και κορεσμένου ατμού:

h = hf + x × hfg.

Όπου x είναι η ξηρότητα ή ποιότητα ατμού.

Οι τιμές ενθαλπίας εξαρτώνται από την πίεση και τη θερμοκρασία και πρέπει να λαμβάνονται από αξιόπιστους πίνακες ατμού ή κατάλληλο λογισμικό ιδιοτήτων νερού και ατμού.

## 5. Ποιότητα ατμού και ξηρότητα

Η ποιότητα ατμού, γνωστή ως dryness fraction, συμβολίζεται με x.

Ορίζεται ως:

x = mvapor / (mvapor + mliquid).

Όπου:

mvapor = μάζα αέριας φάσης.

mliquid = μάζα υγρής φάσης.

Για παράδειγμα:

x = 1 σημαίνει ξηρός κορεσμένος ατμός.

x = 0,95 σημαίνει ότι το 95% της συνολικής μάζας του κορεσμένου μίγματος είναι ατμός και το 5% υγρό νερό.

Η ποιότητα ατμού δεν πρέπει να συγχέεται με τη χημική καθαρότητα ή την περιεκτικότητα σε διαλυμένα άλατα.

Η ξηρότητα ορίζεται για διφασικό μίγμα σε συνθήκες κορεσμού και δεν χρησιμοποιείται ως αντίστοιχος δείκτης για υπέρθερμο ατμό.

## 6. Λανθάνουσα θερμότητα και μεταφορά ενέργειας

Η σημαντικότερη ιδιότητα του ατμού ως θερμαντικού μέσου είναι η ενέργεια που απελευθερώνεται κατά τη συμπύκνωσή του.

Σε έναν εναλλάκτη θερμότητας, ο ατμός μεταφέρει ενέργεια προς το προϊόν ή το δευτερεύον ρευστό και μετατρέπεται σε συμπύκνωμα.

Για ιδανική συμπύκνωση ξηρού κορεσμένου ατμού σε κορεσμένο υγρό στην ίδια πίεση:

Qdot = mdot × hfg.

Όπου:

Qdot = θερμική ισχύς σε kW, εφόσον η παροχή μάζας δίνεται σε kg/s.

mdot = παροχή μάζας ατμού σε kg/s.

hfg = λανθάνουσα ενθαλπία σε kJ/kg.

Σε πραγματικά συστήματα μπορεί να απαιτείται πλήρες ισοζύγιο ενθαλπίας, ειδικά όταν υπάρχει υπερθέρμανση ή υπόψυξη συμπυκνωμάτων.

## 7. Πρακτικό παράδειγμα θερμικής ισχύος

Έστω εναλλάκτης που καταναλώνει:

500 kg/h ξηρού κορεσμένου ατμού.

Πίεση ατμού: 5 bar(a).

Ενδεικτική λανθάνουσα ενθαλπία: περίπου 2.108 kJ/kg.

Μετατροπή παροχής:

500 / 3.600 = 0,1389 kg/s.

Θερμική ισχύς:

Qdot = 0,1389 × 2.108.

Qdot ≈ 293 kW.

Άρα, η συμπύκνωση 500 kg/h ξηρού κορεσμένου ατμού σε αυτές τις συνθήκες μπορεί να αποδώσει περίπου 293 kW θερμικής ισχύος.

Το αποτέλεσμα αποτελεί ιδανικό παράδειγμα. Η πραγματική ωφέλιμη θερμότητα εξαρτάται από τις συνθήκες λειτουργίας και τις απώλειες.

## 8. Πίνακες ατμού

Οι πίνακες ατμού χρησιμοποιούνται για την εύρεση θερμοδυναμικών ιδιοτήτων όπως:

- Θερμοκρασία κορεσμού.

- Ειδική ενθαλπία.

- Ειδικός όγκος.

- Ειδική εντροπία.

- Λανθάνουσα ενθαλπία.

- Ιδιότητες υπέρθερμου ατμού.

Για αξιόπιστους υπολογισμούς χρησιμοποιούνται κατάλληλες βιομηχανικές συσχετίσεις, όπως το IAPWS-IF97.

Οι πίνακες πρέπει να χρησιμοποιούνται με συνεπείς μονάδες και σωστή αναγνώριση της θερμοδυναμικής κατάστασης.

## 9. Ειδικός όγκος και διαστασιολόγηση σωληνώσεων

Ο ειδικός όγκος εκφράζει τον όγκο που καταλαμβάνει ένα κιλό ατμού και δίνεται συνήθως σε m³/kg.

Η ογκομετρική παροχή υπολογίζεται από:

Vdot = mdot × v.

Όπου:

Vdot = ογκομετρική παροχή.

mdot = παροχή μάζας.

v = ειδικός όγκος.

Καθώς η πίεση μειώνεται, ο ειδικός όγκος του κορεσμένου ατμού γενικά αυξάνεται σημαντικά.

Για αυτό η πίεση λειτουργίας επηρεάζει τη διάμετρο σωληνώσεων, την ταχύτητα ατμού και τις απώλειες πίεσης.

## 10. Ποιότητα ατμού και προβλήματα λειτουργίας

Η παρουσία σταγονιδίων νερού στον ατμό μπορεί να προκαλέσει:

- Μειωμένη απόδοση εναλλακτών.

- Διάβρωση εξαρτημάτων λόγω πρόσκρουσης.

- Ασταθή λειτουργία βαλβίδων.

- Υδραυλικά πλήγματα.

- Προβλήματα σε ευαίσθητες διεργασίες.

Η ποιότητα του ατμού επηρεάζεται από τη λειτουργία του ατμολέβητα, τη στάθμη νερού, τα διαλυμένα άλατα, τις μεταβολές φορτίου και τη σωστή αποστράγγιση των δικτύων.

Σημαντικά μέτρα είναι:

- Κατάλληλος διαχωρισμός υγρασίας.

- Σωστή απομάκρυνση συμπυκνωμάτων.

- Επαρκής μόνωση σωληνώσεων.

- Σταθερός έλεγχος λειτουργίας ατμολέβητα.

- Κατάλληλη επεξεργασία νερού.

## 11. Κορεσμένος ή υπέρθερμος ατμός;

Η επιλογή εξαρτάται από τη χρήση.

Ο κορεσμένος ατμός είναι συνήθως κατάλληλος για:

- Εναλλάκτες θερμότητας.

- Βιομηχανική θέρμανση.

- Θερμική επεξεργασία.

- Επιλεγμένες εφαρμογές αποστείρωσης.

Ο υπέρθερμος ατμός είναι κατάλληλος για:

- Ατμοστρόβιλους.

- Ορισμένες διεργασίες υψηλής θερμοκρασίας.

- Εφαρμογές όπου απαιτείται συγκεκριμένο περιθώριο υπερθέρμανσης.

Ο υπέρθερμος ατμός δεν είναι αυτομάτως αποδοτικότερος σε κάθε εφαρμογή θέρμανσης.

## 12. Βιομηχανικές εφαρμογές ατμού

Ο βιομηχανικός ατμός χρησιμοποιείται σε:

- Παραγωγή ηλεκτρικής ενέργειας.

- Βιομηχανικούς εναλλάκτες θερμότητας.

- Βιομηχανία τροφίμων.

- Φαρμακευτικές διεργασίες.

- Χημική βιομηχανία.

- Κλωστοϋφαντουργία.

- Χαρτοβιομηχανία.

- Συστήματα καθαρισμού και αποστείρωσης.

- Βιομηχανικές εγκαταστάσεις θέρμανσης.

Η απαιτούμενη ποιότητα ατμού εξαρτάται από τη διεργασία. Σε εφαρμογές άμεσης επαφής ή ειδικής υγιεινής μπορεί να απαιτείται ιδιαίτερη κατηγορία καθαρότητας ατμού.

## 13. Ατμός και συμπυκνώματα

Όταν ο ατμός αποδίδει τη θερμότητά του, μετατρέπεται σε νερό, γνωστό ως συμπύκνωμα.

Το συμπύκνωμα συχνά διατηρεί σημαντική αισθητή θερμότητα και, εφόσον η ποιότητά του είναι κατάλληλη, μπορεί να επιστραφεί στο σύστημα παραγωγής ατμού.

Η ανάκτηση συμπυκνωμάτων μπορεί να μειώσει:

- Την κατανάλωση νερού αναπλήρωσης.

- Τις απαιτήσεις χημικής επεξεργασίας.

- Τη θερμική ενέργεια που απαιτείται για θέρμανση νερού τροφοδοσίας.

- Τις απορρίψεις θερμού νερού.

Η σωστή λειτουργία ατμοπαγίδων, σωληνώσεων επιστροφής και δεξαμενών συμπυκνωμάτων είναι κρίσιμη για την απόδοση.

## 14. Ασφάλεια συστημάτων ατμού

Ο ατμός υπό πίεση περιέχει σημαντική θερμική ενέργεια και μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Βασικές απαιτήσεις ασφαλείας περιλαμβάνουν:

- Κατάλληλο εξοπλισμό υπό πίεση.

- Λειτουργικές βαλβίδες ασφαλείας.

- Σωστή αποστράγγιση σωληνώσεων.

- Πρόληψη υδραυλικών πληγμάτων.

- Κατάλληλη μόνωση θερμών επιφανειών.

- Διαδικασίες ασφαλούς απομόνωσης και αποσυμπίεσης.

- Επιθεωρήσεις και συντήρηση από αρμόδιο προσωπικό.

Δεν επιτρέπεται η αυθαίρετη παράκαμψη διατάξεων προστασίας ή η επέμβαση σε εξοπλισμό υπό πίεση χωρίς κατάλληλη διαδικασία.

## Συμπέρασμα

Ο βιομηχανικός ατμός αποτελεί ιδιαίτερα αποτελεσματικό μέσο μεταφοράς θερμικής ενέργειας χάρη στις ιδιότητες της αλλαγής φάσης και στη δυνατότητα ελέγχου της θερμοκρασίας κορεσμού μέσω της πίεσης.

Η κατανόηση της ενθαλπίας, της ξηρότητας, της θερμοκρασίας κορεσμού και του ειδικού όγκου είναι απαραίτητη για τον σωστό σχεδιασμό και τη λειτουργία των δικτύων ατμού.

Η συνολική απόδοση μιας εγκατάστασης εξαρτάται όχι μόνο από την παραγωγή ατμού, αλλά και από τη σωστή διανομή, την απομάκρυνση συμπυκνωμάτων και την ανάκτηση της διαθέσιμης ενέργειας.
