# Βιομηχανικοί Αυτοματισμοί: PLC, Αισθητήρες και Βασικές Αρχές Λειτουργίας
## Εισαγωγή
Οι βιομηχανικοί αυτοματισμοί αποτελούν βασικό στοιχείο λειτουργίας των σύγχρονων βιομηχανικών εγκαταστάσεων. Χρησιμοποιούνται για την παρακολούθηση, τον έλεγχο και τη ρύθμιση μηχανημάτων και παραγωγικών διαδικασιών.
Αντλιοστάσια, ατμολέβητες, καυστήρες, μονάδες επεξεργασίας νερού, βιομηχανικές γραμμές παραγωγής και συστήματα μεταφοράς υλικών βασίζονται σε αυτοματισμούς για τη σταθερή και ασφαλή λειτουργία τους.
Ένα σύστημα αυτοματισμού συνδυάζει αισθητήρες, προγραμματιζόμενους ελεγκτές, ηλεκτρικά κυκλώματα, ενεργοποιητές και συστήματα χειρισμού.
Η κατανόηση αυτών των στοιχείων είναι απαραίτητη τόσο για τη λειτουργία όσο και για τη διάγνωση βλαβών.
## 1. Τι είναι ο βιομηχανικός αυτοματισμός;
Βιομηχανικός αυτοματισμός είναι η χρήση συστημάτων ελέγχου για την εκτέλεση εργασιών με περιορισμένη ανάγκη συνεχούς ανθρώπινης παρέμβασης.
Ένα σύστημα αυτοματισμού μπορεί να:
- Εκκινεί και να σταματά μηχανήματα.
- Ελέγχει στάθμη, πίεση και θερμοκρασία.
- Ρυθμίζει την ταχύτητα ηλεκτροκινητήρων.
- Ελέγχει βαλβίδες.
- Παρακολουθεί συνθήκες λειτουργίας.
- Ενεργοποιεί συναγερμούς.
- Καταγράφει δεδομένα.
- Εκτελεί προκαθορισμένες ακολουθίες.
Η λειτουργία βασίζεται σε πληροφορίες από το πεδίο και σε λογική ελέγχου.

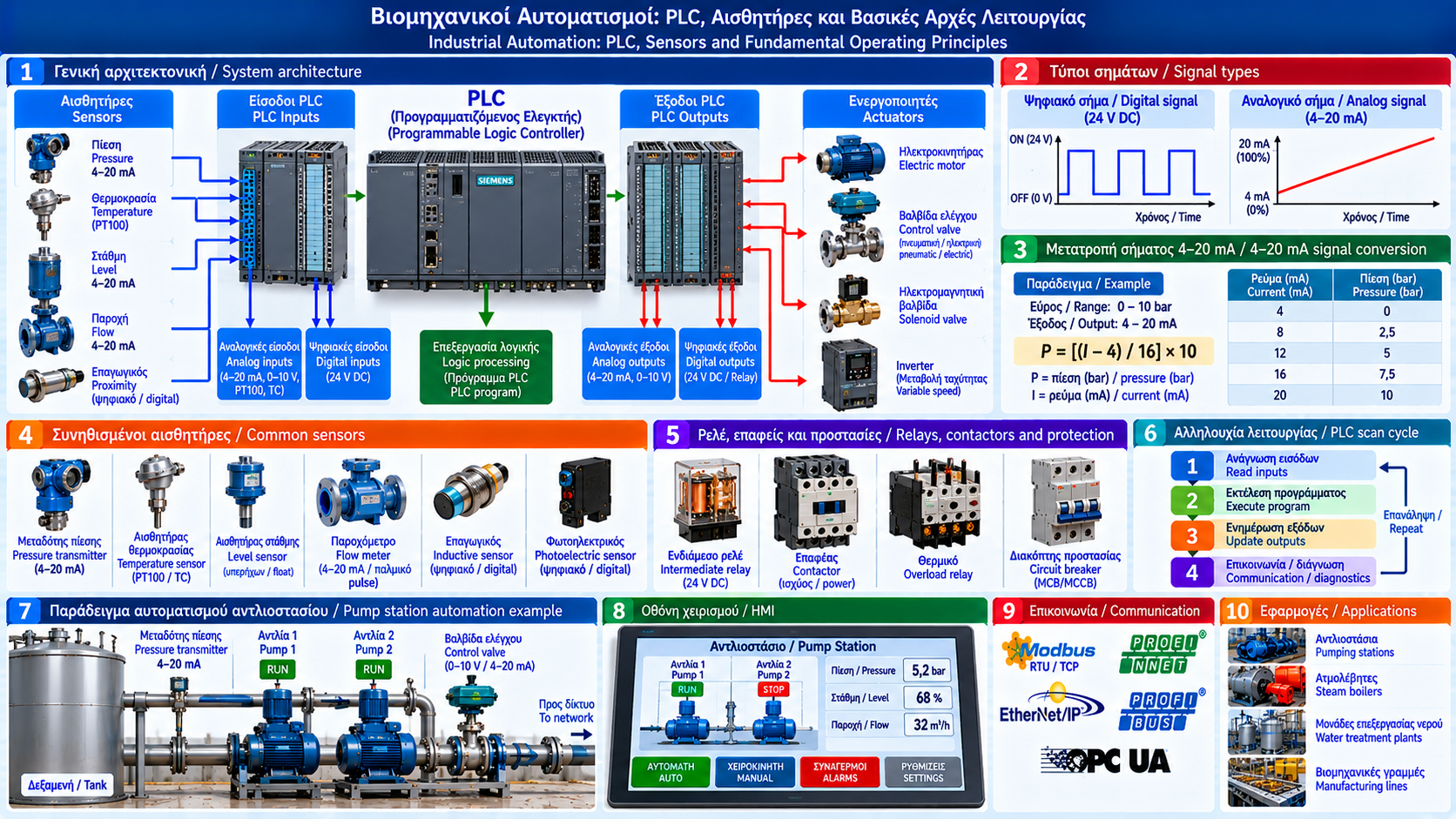

## 2. Τα βασικά μέρη ενός συστήματος αυτοματισμού
Ένα τυπικό σύστημα περιλαμβάνει:
1. Αισθητήρες και όργανα μέτρησης.
2. Μονάδες εισόδων.
3. Ελεγκτή PLC ή άλλο σύστημα ελέγχου.
4. Μονάδες εξόδων.
5. Ρελέ, επαφείς και οδηγούς ισχύος.
6. Ενεργοποιητές και τελικό εξοπλισμό.
7. Οθόνες χειρισμού ή συστήματα εποπτείας.
Η βασική ροή είναι:
Αισθητήρας → Είσοδος PLC → Επεξεργασία λογικής → Έξοδος PLC → Ενεργοποιητής → Φυσική διεργασία.
Η διεργασία επηρεάζει τις μετρούμενες τιμές, δημιουργώντας έναν κύκλο παρακολούθησης και ελέγχου.
## 3. Τι είναι το PLC;
Το PLC, Programmable Logic Controller, είναι ένας προγραμματιζόμενος βιομηχανικός ελεγκτής.
Έχει σχεδιαστεί για να λειτουργεί σε περιβάλλοντα όπου απαιτούνται αξιοπιστία, αντοχή και συνεχής έλεγχος εξοπλισμού.
Ένα PLC μπορεί να:
- Διαβάζει ψηφιακές εισόδους.
- Διαβάζει αναλογικές εισόδους.
- Εκτελεί προγραμματισμένη λογική.
- Ελέγχει ψηφιακές εξόδους.
- Παράγει αναλογικά σήματα ελέγχου.
- Επικοινωνεί με άλλες συσκευές.
- Διαχειρίζεται συναγερμούς και ακολουθίες.
Το PLC δεν είναι απαραίτητα το μοναδικό σύστημα ελέγχου μιας εγκατάστασης. Ανάλογα με την εφαρμογή μπορεί να συνεργάζεται με ανεξάρτητους ελεγκτές, DCS ή συστήματα ασφαλείας.
## 4. Πώς λειτουργεί ο κύκλος σάρωσης PLC;
Πολλά PLC εκτελούν επαναλαμβανόμενο κύκλο λειτουργίας.
Σε μια τυπική απλοποιημένη περιγραφή:
1. Διαβάζουν τις εισόδους.
2. Εκτελούν το πρόγραμμα.
3. Ενημερώνουν τις εξόδους.
4. Εκτελούν λειτουργίες επικοινωνίας και διαγνωστικού ελέγχου.
5. Επαναλαμβάνουν τη διαδικασία.
Ο τρόπος εκτέλεσης εξαρτάται από την αρχιτεκτονική και τον προγραμματισμό.
Ορισμένα PLC υποστηρίζουν διακοπές, περιοδικές εργασίες διαφορετικής προτεραιότητας και άμεση πρόσβαση σε εισόδους ή εξόδους.
Επομένως, δεν έχουν όλα τα PLC ακριβώς τον ίδιο κύκλο σάρωσης.
## 5. Ψηφιακές είσοδοι — Digital Inputs
Οι ψηφιακές είσοδοι χρησιμοποιούνται για σήματα δύο καταστάσεων.
Παραδείγματα:
- Μπουτόν εκκίνησης.
- Μπουτόν στάσης.
- Τερματικός διακόπτης.
- Επαφή θερμικού προστασίας.
- Επαφή πιεζοστάτη.
- Ένδειξη θέσης βαλβίδας.
- Βοηθητική επαφή επαφέα.
Σε πολλές βιομηχανικές εγκαταστάσεις χρησιμοποιούνται σήματα 24 V DC.
Ωστόσο, η ονομαστική τάση και η λογική ενεργοποίησης εξαρτώνται από τον εξοπλισμό.
Μια ψηφιακή είσοδος μπορεί να αντιπροσωπεύει κατάσταση ON ή OFF, χωρίς αυτό να σημαίνει ότι το ON είναι πάντοτε κατάσταση κανονικής λειτουργίας.
## 6. Ψηφιακές έξοδοι — Digital Outputs
Οι ψηφιακές έξοδοι χρησιμοποιούνται για εντολές ενεργοποίησης ή απενεργοποίησης.
Παραδείγματα:
- Εντολή σε ενδιάμεσο ρελέ.
- Ενεργοποίηση πηνίου επαφέα μέσω κατάλληλου κυκλώματος.
- Εντολή ηλεκτρομαγνητικής βαλβίδας.
- Ενεργοποίηση ενδεικτικής λυχνίας.
- Εντολή σε σειρήνα συναγερμού.
Οι έξοδοι PLC μπορεί να είναι τύπου τρανζίστορ, ρελέ ή άλλης κατάλληλης τεχνολογίας.
Πρέπει πάντοτε να ελέγχονται τα επιτρεπόμενα ηλεκτρικά χαρακτηριστικά, οι προστασίες και η συμβατότητα φορτίου.
Δεν επιτρέπεται να θεωρούμε ότι μια έξοδος PLC μπορεί να τροφοδοτήσει απευθείας οποιοδήποτε φορτίο.
## 7. Αναλογικές είσοδοι — Analog Inputs
Οι αναλογικές είσοδοι μεταφέρουν πληροφορίες για μεταβλητές που μπορούν να λαμβάνουν πολλές τιμές.
Παραδείγματα:
- Πίεση.
- Θερμοκρασία.
- Στάθμη.
- Παροχή.
- Θέση βαλβίδας.
- Συγκέντρωση συγκεκριμένων ουσιών.
Συνηθισμένα βιομηχανικά σήματα είναι:
- 4–20 mA.
- 0–10 V.
- Άλλα εύρη τάσης ή ρεύματος, ανάλογα με τον εξοπλισμό.
Οι αισθητήρες θερμοκρασίας RTD και τα θερμοστοιχεία μπορούν επίσης να συνδέονται μέσω κατάλληλων μονάδων εισόδου ή μετατροπέων.
## 8. Παράδειγμα μετατροπής σήματος 4–20 mA
Έστω μεταδότης πίεσης με εύρος 0–10 bar και έξοδο 4–20 mA.
Η γραμμική μετατροπή δίνεται από:
P = [(I − 4) / 16] × 10
όπου:
P = πίεση σε bar.
I = ρεύμα σε mA.
Για I = 12 mA:
P = [(12 − 4) / 16] × 10
P = 5 bar.
Άρα, σε αυτό το παράδειγμα, τα 12 mA αντιστοιχούν σε 5 bar.
Η εξίσωση ισχύει για γραμμικά ρυθμισμένο μεταδότη με τα συγκεκριμένα όρια.
Η τιμή 4 mA αντιστοιχεί στο κατώτερο όριο μέτρησης και δεν σημαίνει από μόνη της βλάβη.
## 9. Γιατί χρησιμοποιείται το 4–20 mA;
Το 4–20 mA χρησιμοποιείται ευρέως επειδή προσφέρει πρακτικά πλεονεκτήματα σε βιομηχανικές εγκαταστάσεις.
Ενδεικτικά:
- Επιτρέπει μετάδοση αναλογικής πληροφορίας.
- Είναι κατάλληλο για πολλές εφαρμογές με μεγάλες αποστάσεις καλωδίωσης, εντός προδιαγραφών.
- Είναι λιγότερο ευαίσθητο στην πτώση τάσης καλωδίου από ορισμένες διατάξεις μεταφοράς σήματος τάσης.
- Επιτρέπει διάκριση του κατώτερου ορίου μέτρησης από ορισμένες καταστάσεις διακοπής κυκλώματος.
Πολύ χαμηλές ή πολύ υψηλές τιμές ρεύματος μπορούν να χρησιμοποιούνται για ένδειξη σφάλματος, ανάλογα με τη διαμόρφωση και τα σχετικά πρότυπα.
Δεν πρέπει να θεωρούμε ότι κάθε τιμή εκτός 4–20 mA σημαίνει πάντοτε την ίδια βλάβη.
## 10. Αισθητήρες βιομηχανικών αυτοματισμών
Οι αισθητήρες μετατρέπουν μια φυσική κατάσταση σε πληροφορία που μπορεί να χρησιμοποιηθεί από το σύστημα ελέγχου.
Συνηθισμένοι τύποι:
### Αισθητήρες πίεσης
Μετρούν πίεση υγρών ή αερίων.
### Αισθητήρες θερμοκρασίας
Χρησιμοποιούν τεχνολογίες όπως Pt100, Pt1000, θερμοστοιχεία ή ηλεκτρονικούς μεταδότες.
### Αισθητήρες στάθμης
Παρακολουθούν τη στάθμη σε δεξαμενές και δοχεία.
### Αισθητήρες παροχής
Μετρούν τη ροή υγρών ή αερίων.
### Επαγωγικοί αισθητήρες
Ανιχνεύουν την παρουσία κατάλληλων μεταλλικών αντικειμένων χωρίς μηχανική επαφή.
### Φωτοηλεκτρικοί αισθητήρες
Χρησιμοποιούν φως για ανίχνευση αντικειμένων ή μεταβολών θέσης.
Η επιλογή αισθητήρα εξαρτάται από το εύρος, την ακρίβεια, το περιβάλλον και τις απαιτήσεις διεργασίας.
## 11. Ρελέ και επαφείς
Τα ρελέ χρησιμοποιούνται για ηλεκτρική μεταγωγή κυκλωμάτων.
Οι επαφείς χρησιμοποιούνται συνήθως για τον χειρισμό φορτίων ισχύος, όπως ηλεκτροκινητήρες.
Ένα τυπικό κύκλωμα εκκίνησης κινητήρα μπορεί να περιλαμβάνει:
- PLC.
- Ενδιάμεσο ρελέ, όπου απαιτείται.
- Επαφέα.
- Προστασία υπερφόρτισης.
- Διακόπτη προστασίας.
- Κύκλωμα επιτρεπτικών συνθηκών.
- Κινητήρα.
Το PLC δίνει εντολή ελέγχου, αλλά η πραγματική μεταγωγή της ισχύος γίνεται από κατάλληλα σχεδιασμένα στοιχεία.
Οι προστασίες πρέπει να λειτουργούν σύμφωνα με τη μελέτη και τις απαιτήσεις ασφαλείας της εγκατάστασης.
## 12. Ενεργοποιητές — Actuators
Οι ενεργοποιητές μετατρέπουν μια εντολή ελέγχου σε φυσική ενέργεια ή κίνηση.
Παραδείγματα:
- Ηλεκτρομαγνητικές βαλβίδες.
- Πνευματικοί ενεργοποιητές.
- Ηλεκτρικοί ενεργοποιητές βαλβίδων.
- Ηλεκτροκινητήρες.
- Συστήματα μεταβολής ταχύτητας.
- Υδραυλικοί ενεργοποιητές.
Ένας ενεργοποιητής μπορεί να λειτουργεί με εντολές ON/OFF ή με συνεχή ρύθμιση.
Η κατάλληλη τεχνολογία εξαρτάται από την απαιτούμενη δύναμη, ταχύτητα, ακρίβεια και συνθήκες ασφαλείας.
## 13. Ανοικτός και κλειστός βρόχος ελέγχου
### Ανοικτός βρόχος
Το σύστημα εκτελεί μια εντολή χωρίς να χρησιμοποιεί συνεχή ανατροφοδότηση της ελεγχόμενης μεταβλητής για τη διόρθωση της ενέργειας.
Παράδειγμα:
Ένας κινητήρας λειτουργεί για προκαθορισμένο χρόνο.
### Κλειστός βρόχος
Το σύστημα συγκρίνει τη μετρούμενη τιμή με την επιθυμητή τιμή και προσαρμόζει την έξοδο.
Παράδειγμα:
Ένας μεταδότης πίεσης μετρά την πίεση δικτύου και ένας ελεγκτής ρυθμίζει την ταχύτητα αντλίας για τη διατήρηση της επιθυμητής πίεσης.
Η ανατροφοδότηση επιτρέπει προσαρμογή σε μεταβολές φορτίου και συνθηκών λειτουργίας.
## 14. Τι είναι ο έλεγχος PID;
Ο PID είναι ένας ευρέως χρησιμοποιούμενος αλγόριθμος ελέγχου.
Αποτελείται από τρεις συνιστώσες:
- Αναλογική — Proportional.
- Ολοκληρωτική — Integral.
- Διαφορική — Derivative.
Ο ελεγκτής υπολογίζει την ενέργεια ελέγχου με βάση τη διαφορά μεταξύ επιθυμητής και πραγματικής τιμής.
Εφαρμογές:
- Έλεγχος πίεσης.
- Έλεγχος θερμοκρασίας.
- Έλεγχος στάθμης.
- Έλεγχος παροχής.
Η ρύθμιση των παραμέτρων PID πρέπει να γίνεται με βάση τη δυναμική της διεργασίας.
Λανθασμένη ρύθμιση μπορεί να προκαλέσει ταλαντώσεις, αργή απόκριση ή αστάθεια.
## 15. Παράδειγμα αυτοματισμού αντλιοστασίου
Ένα αντλιοστάσιο διαθέτει δύο αντλίες και έναν μεταδότη πίεσης.
Το PLC λαμβάνει:
- Την πίεση δικτύου.
- Την κατάσταση κάθε κινητήρα.
- Τα σήματα προστασίας.
- Τις επιτρεπτικές συνθήκες λειτουργίας.
- Τις εντολές χειριστή.
Το πρόγραμμα μπορεί να:
1. Ελέγχει αν επιτρέπεται η εκκίνηση.
2. Εκκινεί την πρώτη αντλία.
3. Ρυθμίζει την ταχύτητα μέσω inverter, όπου υπάρχει.
4. Ενεργοποιεί δεύτερη αντλία όταν απαιτείται και επιτρέπεται.
5. Εναλλάσσει την αντλία προτεραιότητας.
6. Σταματά εξοπλισμό σε καθορισμένες συνθήκες.
7. Καταγράφει συναγερμούς.
Η ακριβής λογική πρέπει να σχεδιάζεται με βάση τις υδραυλικές απαιτήσεις, τις προστασίες και τις προδιαγραφές του εξοπλισμού.
## 16. Παράδειγμα αυτοματισμού ατμολέβητα
Σε έναν βιομηχανικό ατμολέβητα χρησιμοποιούνται συστήματα ελέγχου για:
- Παρακολούθηση πίεσης.
- Έλεγχο στάθμης νερού.
- Έλεγχο τροφοδοσίας νερού.
- Ρύθμιση φορτίου.
- Καταγραφή λειτουργικών καταστάσεων.
- Εμφάνιση συναγερμών.
Οι κρίσιμες λειτουργίες ασφαλείας, όπως οι απαιτούμενες προστασίες χαμηλής στάθμης, υπερπίεσης και καυστήρα, πρέπει να υλοποιούνται με κατάλληλα πιστοποιημένα συστήματα και σύμφωνα με τα εφαρμοστέα πρότυπα.
Ένα κοινό PLC λειτουργικού ελέγχου δεν πρέπει να θεωρείται αυτομάτως κατάλληλο για την εκτέλεση όλων των λειτουργιών ασφαλείας.
## 17. Interlocks και permissives
Τα interlocks είναι λογικές ή διατάξεις που αποτρέπουν ή διακόπτουν μια ενέργεια όταν δεν πληρούνται συγκεκριμένες συνθήκες.
Τα permissives είναι προϋποθέσεις που πρέπει να ικανοποιούνται για να επιτραπεί μια ενέργεια.
Παράδειγμα εκκίνησης αντλίας:
- Διαθέσιμη ηλεκτρική τροφοδοσία.
- Καμία ενεργή προστασία που απαγορεύει την εκκίνηση.
- Κατάλληλη στάθμη αναρρόφησης.
- Επιτρεπόμενη κατάσταση βαλβίδων.
- Διαθέσιμη εντολή λειτουργίας.
Οι απαιτούμενες συνθήκες διαφέρουν ανά εγκατάσταση.
Τα interlocks ασφαλείας δεν πρέπει να παρακάμπτονται χωρίς εγκεκριμένη διαδικασία και κατάλληλη αξιολόγηση κινδύνου.
## 18. HMI και SCADA
Το HMI, Human Machine Interface, επιτρέπει στον χειριστή να παρακολουθεί και να χειρίζεται μια εγκατάσταση.
Το SCADA, Supervisory Control and Data Acquisition, χρησιμοποιείται για εποπτεία, συλλογή δεδομένων και διαχείριση ευρύτερων συστημάτων.
Συνήθεις λειτουργίες:
- Προβολή μετρήσεων.
- Εμφάνιση καταστάσεων.
- Καταγραφή συναγερμών.
- Απεικόνιση τάσεων.
- Αλλαγή επιτρεπόμενων ρυθμίσεων.
- Ιστορικό λειτουργίας.
Η ύπαρξη HMI ή SCADA δεν σημαίνει ότι το σύστημα αυτό αντικαθιστά τις ανεξάρτητες προστασίες ασφαλείας.
## 19. Επικοινωνία βιομηχανικών συσκευών
Τα PLC μπορούν να επικοινωνούν με άλλες συσκευές μέσω βιομηχανικών δικτύων.
Παραδείγματα τεχνολογιών:
- Modbus RTU.
- Modbus TCP.
- PROFINET.
- EtherNet/IP.
- PROFIBUS.
- OPC UA.
Οι τεχνολογίες αυτές διαφέρουν ως προς την αρχιτεκτονική, τις δυνατότητες και τις απαιτήσεις υλοποίησης.
Η σωστή επιλογή εξαρτάται από τον εξοπλισμό, την απαιτούμενη ανταλλαγή δεδομένων και τη συνολική αρχιτεκτονική του συστήματος.
## 20. Συνηθισμένες βλάβες αυτοματισμών
Οι βλάβες δεν οφείλονται πάντοτε στο PLC.
Συχνές αιτίες είναι:
- Αστοχία αισθητήρα.
- Διακοπή καλωδίου.
- Χαλαρή σύνδεση.
- Πρόβλημα τροφοδοσίας 24 V DC.
- Ελαττωματικό ρελέ.
- Βλάβη επαφέα.
- Πρόβλημα μονάδας εισόδων ή εξόδων.
- Απώλεια επικοινωνίας.
- Λανθασμένη ρύθμιση.
- Ενεργή προστασία διεργασίας.
Η σωστή διάγνωση απαιτεί έλεγχο τόσο του ηλεκτρικού κυκλώματος όσο και της λογικής λειτουργίας.
## 21. Βασική διαδικασία διάγνωσης
Μια οργανωμένη προσέγγιση περιλαμβάνει:
1. Καταγραφή συμπτώματος και συναγερμών.
2. Έλεγχο ασφαλών συνθηκών εργασίας.
3. Επιβεβαίωση κατάστασης τροφοδοσίας.
4. Έλεγχο ενδείξεων PLC και μονάδων I/O.
5. Έλεγχο αισθητήρων και καλωδίωσης.
6. Επιβεβαίωση πραγματικών συνθηκών διεργασίας.
7. Έλεγχο λογικής και επιτρεπτικών συνθηκών.
8. Έλεγχο κυκλώματος εξόδου και ενεργοποιητή.
9. Εφαρμογή εγκεκριμένης διορθωτικής ενέργειας.
10. Δοκιμή και καταγραφή αποτελέσματος.
Οι ηλεκτρικές μετρήσεις και οι επεμβάσεις πρέπει να εκτελούνται από κατάλληλα εκπαιδευμένο και εξουσιοδοτημένο προσωπικό.
## 22. Ασφάλεια και κυβερνοασφάλεια
Οι βιομηχανικοί αυτοματισμοί επηρεάζουν άμεσα τον φυσικό εξοπλισμό.
Γι' αυτό απαιτούνται:
- Σωστός ηλεκτρολογικός σχεδιασμός.
- Κατάλληλες προστασίες.
- Διαχωρισμός λειτουργικού ελέγχου και απαιτούμενων λειτουργιών ασφαλείας.
- Εγκεκριμένες διαδικασίες αλλαγών.
- Αντίγραφα ασφαλείας προγραμμάτων.
- Έλεγχος δικαιωμάτων πρόσβασης.
- Προστασία βιομηχανικών δικτύων.
- Διαδικασίες ασφαλούς απομόνωσης εξοπλισμού.
Η σειρά IEC 62443 αποτελεί σημαντικό πλαίσιο αναφοράς για την κυβερνοασφάλεια βιομηχανικών συστημάτων αυτοματισμού και ελέγχου.
## Συμπέρασμα
Οι βιομηχανικοί αυτοματισμοί συνδυάζουν αισθητήρες, PLC, ηλεκτρικά κυκλώματα, ενεργοποιητές και συστήματα εποπτείας για την παρακολούθηση και τον έλεγχο διεργασιών.
Η κατανόηση των ψηφιακών και αναλογικών σημάτων, των interlocks, της λογικής PLC και της λειτουργίας του τελικού εξοπλισμού αποτελεί βασική προϋπόθεση για αξιόπιστη λειτουργία και αποτελεσματική διάγνωση βλαβών.
Ο σωστός σχεδιασμός, η τεκμηρίωση και η συστηματική συντήρηση βελτιώνουν τη διαθεσιμότητα και την ασφάλεια των βιομηχανικών εγκαταστάσεων.
Thermosphere.gr – Τεχνική ενημέρωση για επαγγελματίες.
