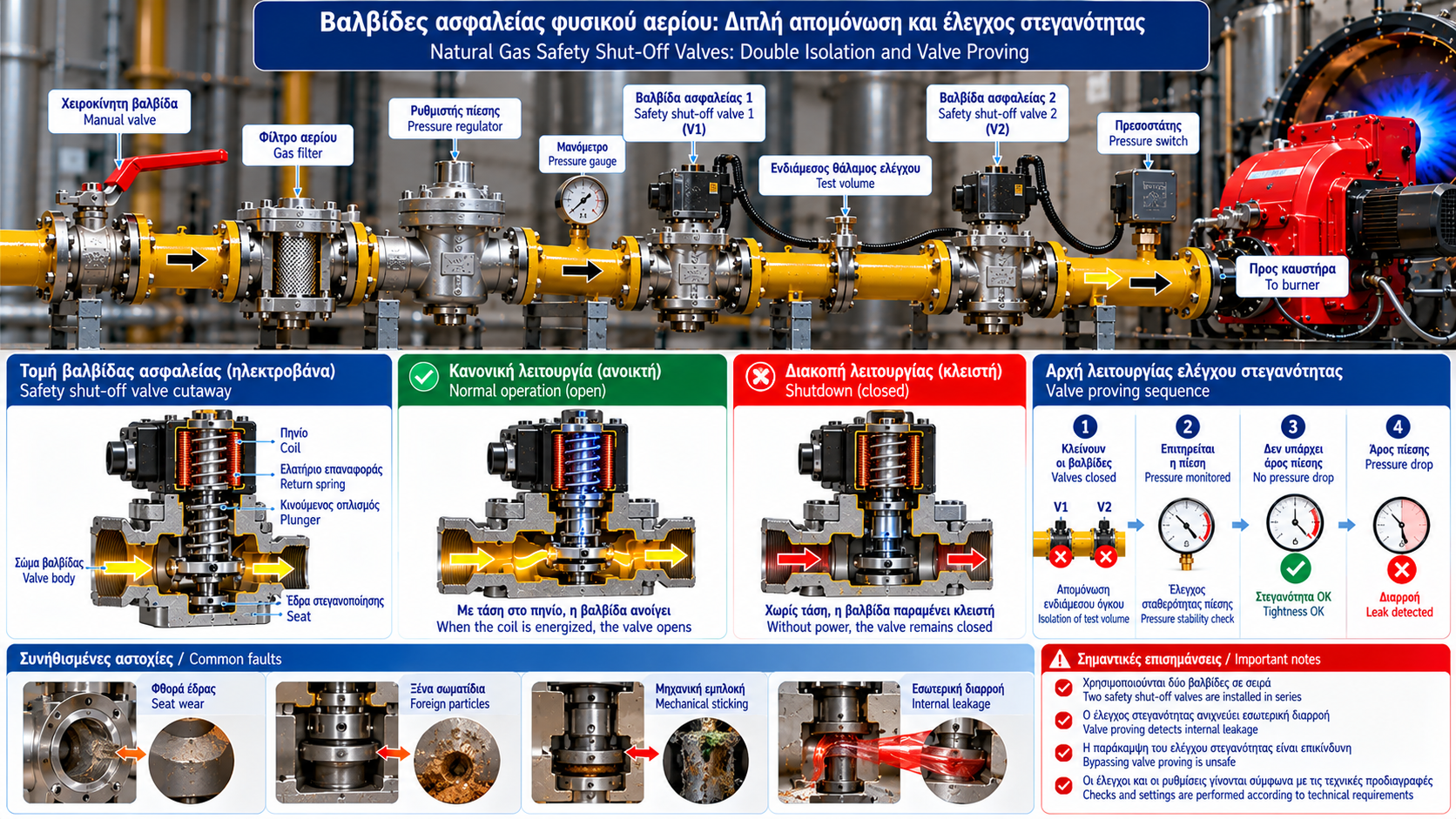

Βαλβίδες ασφαλείας φυσικού αερίου: Διπλή απομόνωση και έλεγχος στεγανότητας
Οι αυτόματες βαλβίδες ασφαλείας φυσικού αερίου αποτελούν κρίσιμα εξαρτήματα των συστημάτων καύσης. Ο βασικός τους ρόλος είναι η αξιόπιστη διακοπή της παροχής καυσίμου όταν ο καυστήρας σταματά ή όταν ο αυτοματισμός εντοπίσει συνθήκη που απαιτεί ασφαλή διακοπή.
Σε πολλές βιομηχανικές εγκαταστάσεις χρησιμοποιούνται δύο αυτόματες βαλβίδες διακοπής σε σειρά. Ανάλογα με τη σχεδίαση, η διάταξη μπορεί να συνδυάζεται με σύστημα ελέγχου στεγανότητας (Valve Proving System – VPS).
Η σωστή λειτουργία αυτών των συστημάτων είναι απαραίτητη για την πρόληψη ανεπιθύμητης διέλευσης αερίου προς τον καυστήρα.
1. Τι είναι η βαλβίδα ασφαλείας φυσικού αερίου;
Στο πλαίσιο των γραμμών τροφοδοσίας καυστήρων, ο όρος «βαλβίδα ασφαλείας» αναφέρεται συχνά στην αυτόματη βαλβίδα διακοπής αερίου (Automatic Safety Shut-Off Valve).
Η συγκεκριμένη βαλβίδα πρέπει να μπορεί να διακόπτει την παροχή καυσίμου σύμφωνα με τις προδιαγραφές του κατασκευαστή και τις απαιτήσεις της εφαρμογής.
Δεν πρέπει να συγχέεται με μια βαλβίδα ανακούφισης πίεσης, η οποία έχει διαφορετική λειτουργία.
Οι αυτόματες βαλβίδες διακοπής μπορεί να χρησιμοποιούν ηλεκτρομαγνητικό ή άλλο κατάλληλο μηχανισμό ενεργοποίησης.
2. Γιατί χρησιμοποιούνται δύο βαλβίδες σε σειρά;
Σε πολλές εγκαταστάσεις τοποθετούνται δύο αυτόματες βαλβίδες διακοπής, συνήθως με ονομασίες V1 και V2.
Η πρώτη βαλβίδα βρίσκεται ανάντη και η δεύτερη κατάντη, προς τον καυστήρα.
Η χρήση δύο ανεξάρτητων στοιχείων κλεισίματος προσφέρει πρόσθετο επίπεδο απομόνωσης του καυσίμου.
Εάν παρουσιαστεί μη αποδεκτή εσωτερική διαρροή σε μία βαλβίδα, η δεύτερη μπορεί να εξακολουθεί να παρέχει απομόνωση, εφόσον λειτουργεί σωστά.
Ωστόσο, η ύπαρξη δεύτερης βαλβίδας δεν καθιστά αποδεκτή τη συνέχιση λειτουργίας με γνωστή αστοχία της πρώτης.
3. Τι είναι ο έλεγχος στεγανότητας βαλβίδων;
Ο έλεγχος στεγανότητας (Valve Proving) είναι μια διαδικασία που χρησιμοποιείται για την ανίχνευση μη αποδεκτής διαρροής από τις αυτόματες βαλβίδες διακοπής.
Σε ορισμένες διατάξεις, το σύστημα αξιοποιεί έναν καθορισμένο όγκο μεταξύ των δύο βαλβίδων και παρακολουθεί την εξέλιξη της πίεσης.
Η δοκιμή μπορεί να πραγματοποιείται πριν από την εκκίνηση, μετά τη διακοπή ή σε άλλη προβλεπόμενη φάση, ανάλογα με τη σχεδίαση και τις εφαρμοστέες απαιτήσεις.
Ο ακριβής τρόπος λειτουργίας διαφέρει μεταξύ των συστημάτων.
4. Πώς λειτουργεί ένα Valve Proving System;
Ένα τυπικό σύστημα ελέγχου στεγανότητας μπορεί να περιλαμβάνει:
Δύο αυτόματες βαλβίδες διακοπής.
Καθορισμένο ενδιάμεσο όγκο σωλήνωσης.
Διάταξη επιτήρησης πίεσης.
Μονάδα ελέγχου ή ενσωματωμένη λειτουργία στον αυτοματισμό καυστήρα.
Προβλεπόμενη ακολουθία δοκιμής.
Κατά τη δοκιμή, ο αυτοματισμός αξιολογεί τη μεταβολή της πίεσης σε καθορισμένες συνθήκες.
Μια μη αναμενόμενη μεταβολή μπορεί να υποδεικνύει μη αποδεκτή διαρροή ή άλλο πρόβλημα του συστήματος.
Το αποτέλεσμα πρέπει να αξιολογείται με βάση τις προδιαγραφές της συγκεκριμένης συσκευής και όχι με γενικούς χρόνους ή αυθαίρετα όρια.
5. Τι σημαίνει εσωτερική διαρροή βαλβίδας;
Εσωτερική διαρροή εμφανίζεται όταν αέριο περνά από τη βαλβίδα παρότι αυτή έχει λάβει εντολή κλεισίματος.
Πιθανές αιτίες περιλαμβάνουν:
Φθορά της έδρας.
Κατεστραμμένο στοιχείο στεγανοποίησης.
Ξένα σωματίδια στην επιφάνεια κλεισίματος.
Μηχανική παραμόρφωση.
Εσωτερική εμπλοκή.
Η εσωτερική διαρροή δεν είναι απαραίτητα ορατή και δεν πρέπει να συγχέεται με εξωτερική διαρροή από σύνδεση ή σώμα εξαρτήματος.
6. Εσωτερική και εξωτερική στεγανότητα
Η εσωτερική στεγανότητα αφορά τη δυνατότητα της κλειστής βαλβίδας να εμποδίζει τη διέλευση αερίου προς την κατάντη πλευρά.
Η εξωτερική στεγανότητα αφορά τη συγκράτηση του αερίου μέσα στο σώμα της βαλβίδας και τις συνδέσεις της, χωρίς διαρροή προς το περιβάλλον.
Οι δύο ιδιότητες ελέγχονται με διαφορετικές διαδικασίες.
Ένα επιτυχές αποτέλεσμα από ένα σύστημα valve proving δεν υποκαθιστά απαραίτητα τον έλεγχο εξωτερικής στεγανότητας ολόκληρης της εγκατάστασης.
7. Τι συμβαίνει όταν αποτύχει ο έλεγχος στεγανότητας;
Όταν το σύστημα ελέγχου στεγανότητας ανιχνεύσει μη αποδεκτή κατάσταση, ο αυτοματισμός εμποδίζει την εκκίνηση ή εφαρμόζει την προβλεπόμενη ασφαλή αντίδραση.
Πιθανά αίτια είναι:
Διαρροή της πρώτης βαλβίδας.
Διαρροή της δεύτερης βαλβίδας.
Πρόβλημα στη διάταξη επιτήρησης πίεσης.
Αστοχία συνδέσεων ή εξαρτημάτων του ενδιάμεσου τμήματος.
Εσφαλμένες συνθήκες δοκιμής.
Ο συναγερμός δεν αποδεικνύει πάντοτε ποιο συγκεκριμένο εξάρτημα έχει αστοχήσει.
Η διάγνωση απαιτεί εγκεκριμένη διαδικασία και κατάλληλα όργανα.
8. Σχέση με τον αυτοματισμό καυστήρα
Οι αυτόματες βαλβίδες διακοπής αποτελούν μέρος της αλυσίδας ασφαλείας.
Η λειτουργία τους συνδέεται με:
Την ακολουθία εκκίνησης.
Την επιτήρηση φλόγας.
Τους πρεσοστάτες αερίου.
Την επιτήρηση αέρα καύσης.
Τα όρια θερμοκρασίας ή πίεσης της εγκατάστασης.
Τις εντολές ασφαλούς διακοπής.
Όταν παρουσιαστεί κρίσιμη αστοχία, ο αυτοματισμός πρέπει να επιφέρει την προβλεπόμενη ασφαλή κατάσταση.
Η διακοπή ηλεκτρικής τροφοδοσίας δεν αποτελεί από μόνη της επιβεβαίωση ότι μια μηχανικά ελαττωματική βαλβίδα είναι στεγανή.
9. Συνηθισμένες αστοχίες
Η βαλβίδα δεν ανοίγει
Ο καυστήρας μπορεί να μην ολοκληρώνει την ακολουθία ανάφλεξης.
Η βαλβίδα δεν κλείνει στεγανά
Μπορεί να εμφανιστεί αποτυχία στον έλεγχο στεγανότητας ή άλλη ένδειξη αστοχίας ασφαλούς απομόνωσης.
Επαναλαμβανόμενος συναγερμός Valve Proving
Απαιτείται διερεύνηση των συνθηκών πίεσης, των βαλβίδων και του συστήματος ελέγχου.
Ηλεκτρική ή μηχανική αστοχία
Πρόβλημα στον μηχανισμό ενεργοποίησης μπορεί να εμποδίσει τη σωστή λειτουργία της βαλβίδας.
10. Έλεγχοι και προληπτική συντήρηση
Οι έλεγχοι πρέπει να πραγματοποιούνται από κατάλληλα εξουσιοδοτημένο προσωπικό.
Ένα οργανωμένο πρόγραμμα περιλαμβάνει:
Οπτική επιθεώρηση εξαρτημάτων και συνδέσεων.
Έλεγχο των προβλεπόμενων ηλεκτρικών χαρακτηριστικών.
Επιβεβαίωση της ακολουθίας ασφαλούς διακοπής.
Επαλήθευση της λειτουργίας του συστήματος Valve Proving.
Ελέγχους εσωτερικής και εξωτερικής στεγανότητας όπου προβλέπονται.
Καταγραφή αποτελεσμάτων και διορθωτικών ενεργειών.
Δεν επιτρέπεται η παράκαμψη του ελέγχου στεγανότητας για να ξεκινήσει ένας καυστήρας.
11. Πρότυπα και απαιτήσεις
Σημαντικές τεχνικές αναφορές είναι:
EN 161: Αυτόματες βαλβίδες διακοπής για καυστήρες και συσκευές αερίου.
EN 1643: Συστήματα ελέγχου στεγανότητας αυτόματων βαλβίδων διακοπής.
EN 676: Καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα, εντός του πεδίου εφαρμογής του προτύπου.
Οι ακριβείς απαιτήσεις εξαρτώνται από την εφαρμογή, την κατηγορία εξοπλισμού και το ισχύον κανονιστικό πλαίσιο.
Συμπέρασμα
Οι αυτόματες βαλβίδες ασφαλείας και τα συστήματα ελέγχου στεγανότητας αποτελούν βασικά στοιχεία προστασίας των εγκαταστάσεων φυσικού αερίου.
Η χρήση δύο βαλβίδων σε σειρά ενισχύει τη δυνατότητα απομόνωσης, ενώ το Valve Proving μπορεί να ανιχνεύσει μη αποδεκτή εσωτερική διαρροή σύμφωνα με τις δυνατότητες του συγκεκριμένου συστήματος.
Η σωστή σχεδίαση, η τακτική επαλήθευση και η άμεση αντιμετώπιση αστοχιών είναι απαραίτητες για την ασφαλή λειτουργία των καυστήρων.
