Βαλβίδα ασφαλείας: Πώς λειτουργεί, πότε ανοίγει και γιατί στάζει νερό

Βαλβίδα ασφαλείας: Πώς λειτουργεί, πότε ανοίγει και γιατί στάζει νερό

Η βαλβίδα ασφαλείας αποτελεί βασικό εξάρτημα προστασίας σε πολλές εγκαταστάσεις θέρμανσης, παραγωγής ζεστού νερού χρήσης και άλλες εγκαταστάσεις υπό πίεση.

Ο ρόλος της είναι να περιορίζει τον κίνδυνο επικίνδυνης υπερπίεσης, εκτονώνοντας ρευστό όταν η πίεση φτάσει σε καθορισμένη τιμή.

Χρησιμοποιείται σε λέβητες, κλειστά κυκλώματα θέρμανσης, θερμοσίφωνες, δοχεία αποθήκευσης ζεστού νερού και άλλες εφαρμογές, με διαφορετικές προδιαγραφές ανάλογα με τον εξοπλισμό.

Μια βαλβίδα ασφαλείας που στάζει, ανοίγει συχνά ή δεν λειτουργεί σωστά δεν πρέπει να αντιμετωπίζεται ως ασήμαντη λεπτομέρεια.

Μπορεί να υποδεικνύει υπερπίεση, θερμική διαστολή, πρόβλημα στο δοχείο διαστολής, λανθασμένη επιλογή ή φθορά της ίδιας της βαλβίδας.

Στον τεχνικό οδηγό του Thermosphere.gr εξετάζουμε πώς λειτουργεί η βαλβίδα ασφαλείας, τι σημαίνει η πίεση ανοίγματος και πώς γίνεται η σωστή διάγνωση προβλημάτων.

1. Τι είναι η βαλβίδα ασφαλείας;

Η βαλβίδα ασφαλείας είναι μια αυτόματη διάταξη προστασίας από υπερπίεση.

Κατά την κανονική λειτουργία παραμένει κλειστή.

Όταν η πίεση φτάσει στην προβλεπόμενη τιμή ενεργοποίησης, η βαλβίδα αρχίζει να ανοίγει σύμφωνα με τα χαρακτηριστικά σχεδιασμού της.

Το άνοιγμα επιτρέπει την εκτόνωση νερού ή άλλου κατάλληλου ρευστού, περιορίζοντας την περαιτέρω αύξηση της πίεσης.

Όταν η πίεση μειωθεί επαρκώς, η βαλβίδα μπορεί να επανακλείσει.

Η συμπεριφορά ανοίγματος και επανακλεισίματος εξαρτάται από τον τύπο και το σχετικό πρότυπο.

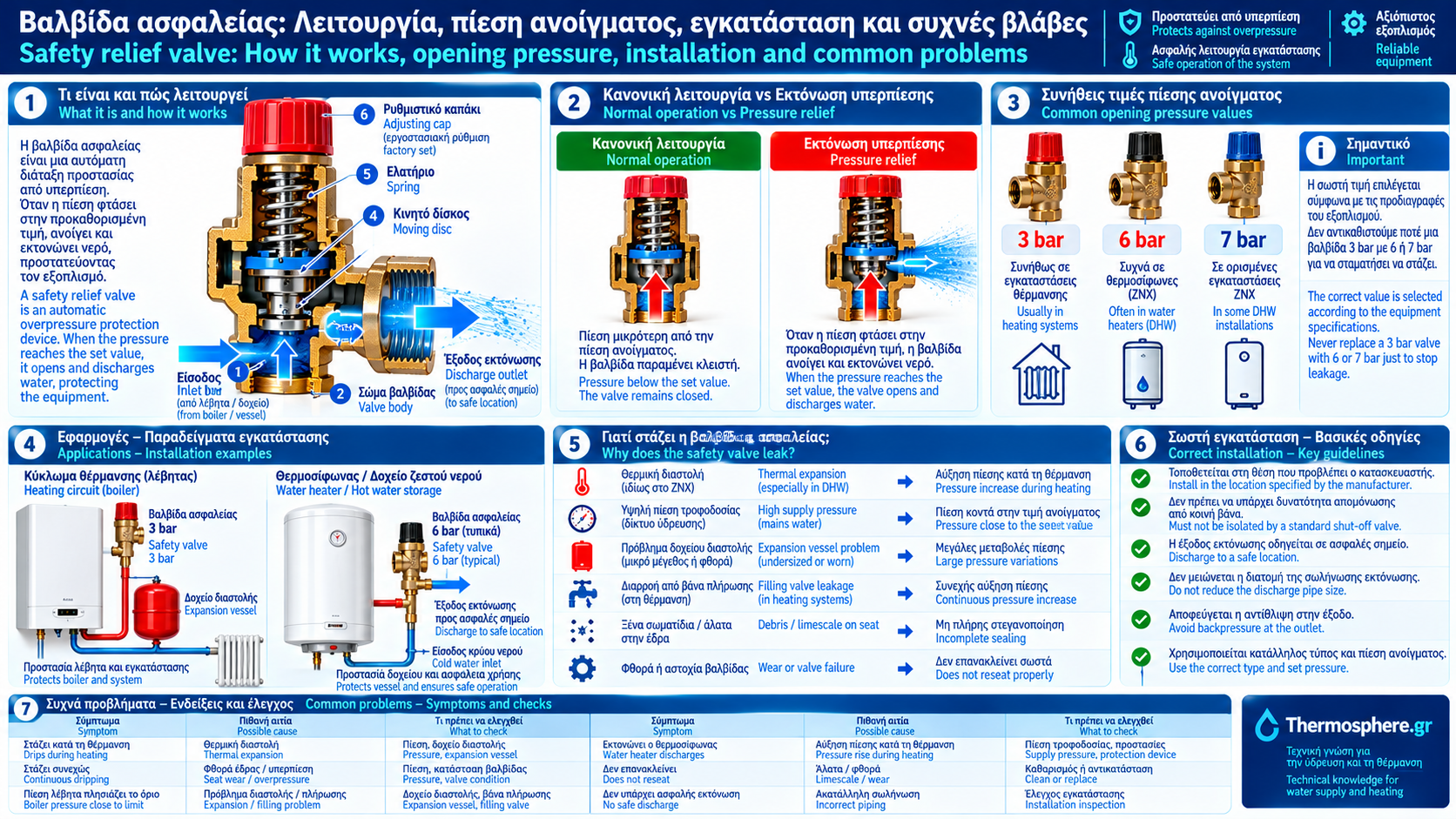

2. Πώς λειτουργεί μια βαλβίδα ασφαλείας με ελατήριο;

Μια τυπική βαλβίδα ασφαλείας με ελατήριο διαθέτει:

• Σώμα βαλβίδας.

• Είσοδο ρευστού.

• Έδρα στεγανοποίησης.

• Κινητό δίσκο ή στοιχείο κλεισίματος.

• Ελατήριο.

• Μηχανισμό ρύθμισης ή εργοστασιακής βαθμονόμησης.

• Έξοδο εκτόνωσης.

Το ελατήριο ασκεί δύναμη που συγκρατεί το κινητό στοιχείο πάνω στην έδρα.

Η πίεση του νερού ασκεί αντίθετη δύναμη.

Όταν η δύναμη από την πίεση γίνει επαρκής για να υπερνικήσει τη δύναμη συγκράτησης, η βαλβίδα ανοίγει.

Η ακριβής λειτουργία εξαρτάται από τη γεωμετρία της βαλβίδας και τα χαρακτηριστικά του ελατηρίου.

3. Τι σημαίνει πίεση ανοίγματος;

Η πίεση ανοίγματος ή πίεση ρύθμισης είναι η τιμή στην οποία η βαλβίδα έχει σχεδιαστεί να αρχίζει να ενεργοποιείται σύμφωνα με τις προβλεπόμενες συνθήκες δοκιμής.

Στην αγορά συναντώνται βαλβίδες με ονομαστικές τιμές όπως:

• 3 bar.

• 6 bar.

• 7 bar.

• 8 bar.

• 10 bar.

Οι τιμές αυτές δεν είναι εναλλάξιμες.

Η κατάλληλη πίεση εξαρτάται από τον εξοπλισμό, τη μέγιστη επιτρεπόμενη πίεση και τις εφαρμοστέες προδιαγραφές.

Δεν αντικαθιστούμε ποτέ μια βαλβίδα ασφαλείας με άλλη υψηλότερης πίεσης μόνο και μόνο για να σταματήσει να στάζει.

4. Βαλβίδα ασφαλείας 3 bar στη θέρμανση

Σε πολλά οικιακά κλειστά κυκλώματα θέρμανσης χρησιμοποιούνται βαλβίδες ασφαλείας με ονομαστική πίεση 3 bar.

Αυτό δεν σημαίνει ότι όλα τα συστήματα θέρμανσης απαιτούν βαλβίδα 3 bar.

Η τιμή πρέπει να συμφωνεί με τη μελέτη και τις προδιαγραφές του λέβητα ή του υπόλοιπου εξοπλισμού.

Σε ένα τυπικό σύστημα, η πίεση κατά την κανονική λειτουργία παραμένει χαμηλότερη από την πίεση ενεργοποίησης της βαλβίδας.

Εάν η πίεση αυξάνεται υπερβολικά κατά τη θέρμανση, πρέπει να διερευνηθεί η αιτία.

5. Βαλβίδα ασφαλείας θερμοσίφωνα

Στους θερμοσίφωνες και στα δοχεία ζεστού νερού χρήσης χρησιμοποιούνται κατάλληλες διατάξεις προστασίας από υπερπίεση.

Ανάλογα με τον εξοπλισμό, μπορεί να συναντώνται βαλβίδες 6, 7, 8 ή άλλων τιμών bar.

Η σωστή τιμή δεν επιλέγεται αυθαίρετα.

Πρέπει να είναι συμβατή με:

• Τη μέγιστη επιτρεπόμενη πίεση του δοχείου.

• Τις οδηγίες του κατασκευαστή.

• Τις απαιτήσεις εγκατάστασης.

• Τον τύπο της διάταξης προστασίας.

Ορισμένες διατάξεις συνδυάζουν λειτουργίες αντεπιστροφής και εκτόνωσης, αλλά δεν έχουν όλες οι βαλβίδες την ίδια κατασκευή ή πιστοποίηση.

6. Ποια είναι η διαφορά βαλβίδας ασφαλείας και μειωτή πίεσης;

Ο μειωτής πίεσης και η βαλβίδα ασφαλείας εξυπηρετούν διαφορετικές λειτουργίες.

Μειωτής πίεσης

Μειώνει και ρυθμίζει την πίεση στην έξοδο κατά την κανονική λειτουργία του δικτύου.

Βαλβίδα ασφαλείας

Παραμένει κανονικά κλειστή και ανοίγει για εκτόνωση όταν εμφανιστεί υπερπίεση.

Ο μειωτής πίεσης δεν αντικαθιστά τη βαλβίδα ασφαλείας.

Αντίστοιχα, η βαλβίδα ασφαλείας δεν αποτελεί εξάρτημα συνεχούς ρύθμισης πίεσης.

7. Ποια είναι η διαφορά βαλβίδας ασφαλείας και αντεπίστροφης;

Η αντεπίστροφη βαλβίδα επιτρέπει τη ροή προς μία κατεύθυνση και περιορίζει την επιστροφή της.

Η βαλβίδα ασφαλείας προστατεύει από υπερπίεση μέσω εκτόνωσης.

Πρόκειται για δύο διαφορετικές λειτουργίες.

Σε ορισμένα συγκροτήματα εξαρτημάτων μπορεί να συνυπάρχουν περισσότερες από μία λειτουργίες, αλλά αυτό πρέπει να επιβεβαιώνεται από την τεχνική τεκμηρίωση.

8. Γιατί στάζει η βαλβίδα ασφαλείας του λέβητα;

Η διαρροή μπορεί να οφείλεται σε διάφορες αιτίες.

Υπερβολική πίεση εγκατάστασης

Εάν η πίεση φτάσει στην τιμή ενεργοποίησης, η βαλβίδα μπορεί να εκτονώσει νερό.

Πρόβλημα δοχείου διαστολής

Ανεπαρκής διαθέσιμος όγκος διαστολής μπορεί να προκαλέσει σημαντική άνοδο πίεσης κατά τη θέρμανση.

Ελαττωματική βάνα πλήρωσης

Σε ορισμένα συστήματα, διαρροή από τη διάταξη πλήρωσης μπορεί να επιτρέπει συνεχή είσοδο νερού.

Φθορά έδρας

Μετά από εκτόνωση, ξένα σωματίδια ή φθορά μπορεί να εμποδίζουν την πλήρη στεγανοποίηση.

Η σωστή διάγνωση απαιτεί μέτρηση της πίεσης σε κρύα και θερμή κατάσταση.

9. Γιατί στάζει η βαλβίδα ασφαλείας του θερμοσίφωνα;

Όταν θερμαίνεται το νερό, αυξάνεται ο όγκος του.

Σε μια υδραυλικά κλειστή εγκατάσταση, η θερμική διαστολή μπορεί να προκαλέσει σημαντική αύξηση πίεσης.

Εάν η πίεση φτάσει στο όριο ενεργοποίησης, η βαλβίδα μπορεί να εκτονώσει νερό.

Αυτό μπορεί να συμβεί κατά τη διάρκεια της θέρμανσης, ακόμη και χωρίς βλάβη της ίδιας της βαλβίδας.

Ωστόσο, επαναλαμβανόμενη ή συνεχής εκτόνωση πρέπει να αξιολογείται.

Πιθανές αιτίες είναι:

• Θερμική διαστολή.

• Υψηλή πίεση τροφοδοσίας.

• Ακατάλληλη ή ελαττωματική διάταξη προστασίας.

• Φθορά έδρας.

• Πρόβλημα στον έλεγχο θερμοκρασίας.

Δεν φράζουμε ποτέ την έξοδο εκτόνωσης για να σταματήσει η διαρροή.

10. Πώς συνδέεται η βαλβίδα ασφαλείας με το δοχείο διαστολής;

Το δοχείο διαστολής απορροφά μέρος της αύξησης του όγκου του νερού όταν μεταβάλλεται η θερμοκρασία.

Η βαλβίδα ασφαλείας προστατεύει από υπερπίεση.

Οι λειτουργίες τους είναι συμπληρωματικές.

Ένα σωστά διαστασιολογημένο δοχείο διαστολής συμβάλλει στον περιορισμό των μεταβολών πίεσης κατά την κανονική λειτουργία.

Αντίθετα, όταν το δοχείο έχει ανεπαρκή προφόρτιση, χαλασμένη μεμβράνη ή ακατάλληλο μέγεθος, η πίεση μπορεί να αυξάνεται σημαντικά.

Η βαλβίδα ασφαλείας δεν πρέπει να χρησιμοποιείται ως υποκατάστατο σωστής διαχείρισης της διαστολής.

11. Παράδειγμα αύξησης πίεσης στη θέρμανση

Έστω ένα υποθετικό κλειστό κύκλωμα θέρμανσης με:

• Πίεση όταν είναι κρύο: 1,3 bar.

• Πίεση κατά τη θέρμανση: 2,0 bar.

• Βαλβίδα ασφαλείας: 3 bar.

Η αύξηση από 1,3 σε 2,0 bar δεν αποδεικνύει από μόνη της βλάβη.

Η αποδεκτή μεταβολή εξαρτάται από το ύψος της εγκατάστασης, το δοχείο διαστολής, τη θερμοκρασία και τις προδιαγραφές του εξοπλισμού.

Εάν όμως η πίεση ανεβαίνει επανειλημμένα προς τα 3 bar και εμφανίζεται εκτόνωση, απαιτείται τεχνικός έλεγχος.

Η αυθαίρετη μείωση ή αύξηση της πίεσης πλήρωσης δεν αποτελεί ασφαλή μέθοδο διάγνωσης.

12. Τι συμβαίνει όταν ανοίγει η βαλβίδα ασφαλείας;

Όταν η πίεση φτάσει στο όριο ενεργοποίησης, η βαλβίδα επιτρέπει την εκροή νερού.

Η εκτόνωση μειώνει την ποσότητα του ρευστού στο προστατευόμενο τμήμα και μπορεί να περιορίσει την πίεση.

Για να είναι αποτελεσματική η προστασία, η βαλβίδα πρέπει να έχει κατάλληλη ικανότητα εκτόνωσης.

Η ονομαστική πίεση ανοίγματος από μόνη της δεν αρκεί.

Πρέπει επίσης να εξετάζονται:

• Η απαιτούμενη παροχή εκτόνωσης.

• Η μέγιστη επιτρεπόμενη πίεση του εξοπλισμού.

• Η θερμοκρασία.

• Το είδος του ρευστού.

• Οι συνθήκες στην έξοδο εκτόνωσης.

Η επιλογή και η διαστασιολόγηση πρέπει να γίνονται σύμφωνα με τις εφαρμοστέες απαιτήσεις.

13. Πού τοποθετείται η βαλβίδα ασφαλείας;

Η θέση εγκατάστασης καθορίζεται από το είδος του συστήματος.

Σε κλειστό κύκλωμα θέρμανσης

Η βαλβίδα πρέπει να προστατεύει αποτελεσματικά τον λέβητα ή τον αντίστοιχο εξοπλισμό, σύμφωνα με τη μελέτη και τις οδηγίες του κατασκευαστή.

Σε θερμοσίφωνα ή δοχείο ζεστού νερού

Η διάταξη τοποθετείται στη θέση που προβλέπει ο κατασκευαστής και οι εφαρμοστέοι κανόνες εγκατάστασης.

Δεν πρέπει να υπάρχει δυνατότητα απομόνωσης της απαιτούμενης βαλβίδας ασφαλείας από τον εξοπλισμό που προστατεύει μέσω μιας κοινής βάνας απομόνωσης.

Η ακριβής διάταξη εξαρτάται από το προϊόν και τους σχετικούς κανονισμούς.

14. Πώς πρέπει να οδηγείται η έξοδος εκτόνωσης;

Η έξοδος εκτόνωσης πρέπει να οδηγεί το νερό σε ασφαλές σημείο, σύμφωνα με τις απαιτήσεις του συστήματος.

Πρέπει να αποφεύγονται:

• Η φραγή της εξόδου.

• Η αυθαίρετη μείωση της διατομής.

• Η δημιουργία επικίνδυνης αντίθλιψης.

• Η εκτόνωση καυτού νερού σε σημείο όπου μπορεί να προκαλέσει εγκαύματα.

• Η απόκρυψη μιας διαρροής που πρέπει να γίνει αντιληπτή.

Η σωλήνωση εκτόνωσης πρέπει να είναι κατάλληλη για τη θερμοκρασία, την πίεση και τις απαιτήσεις του κατασκευαστή.

Σε αρκετές εφαρμογές απαιτείται η εκτόνωση να είναι ορατή ή να μπορεί να εντοπιστεί.

15. Γιατί η βαλβίδα συνεχίζει να στάζει μετά την εκτόνωση;

Μετά από ένα επεισόδιο υπερπίεσης, η βαλβίδα μπορεί να μην επανακλείσει στεγανά.

Πιθανές αιτίες:

• Σωματίδια στην έδρα.

• Επικαθίσεις αλάτων.

• Φθορά στεγανοποίησης.

• Διάβρωση.

• Μηχανική καταπόνηση.

• Αστοχία ελατηρίου ή άλλου εξαρτήματος.

Σε αυτές τις περιπτώσεις μπορεί να απαιτείται αντικατάσταση.

Δεν επιχειρούμε αυθαίρετη επέμβαση στον μηχανισμό βαθμονόμησης.

16. Μπορούμε να ρυθμίσουμε τη βαλβίδα ασφαλείας;

Οι βαλβίδες ασφαλείας που χρησιμοποιούνται σε πολλές οικιακές εγκαταστάσεις είναι εργοστασιακά ρυθμισμένες.

Η πίεση ενεργοποίησης αποτελεί χαρακτηριστικό ασφαλείας.

Δεν επιτρέπεται αυθαίρετη αλλαγή της.

Η αντικατάσταση πρέπει να γίνεται με κατάλληλο εξάρτημα που πληροί τις προδιαγραφές του εξοπλισμού.

Η παρέμβαση στον μηχανισμό ρύθμισης μπορεί να καταστήσει τη βαλβίδα αναξιόπιστη.

17. Πώς ελέγχουμε αν η βαλβίδα λειτουργεί σωστά;

Ο έλεγχος εξαρτάται από τον τύπο και τις οδηγίες του κατασκευαστή.

Μπορεί να περιλαμβάνει:

• Οπτική επιθεώρηση.

• Έλεγχο διαρροών.

• Έλεγχο της πίεσης εγκατάστασης.

• Επιβεβαίωση της σωστής ονομαστικής πίεσης.

• Επιθεώρηση της σωλήνωσης εκτόνωσης.

• Ειδικές δοκιμές από κατάλληλο τεχνικό.

Ορισμένες βαλβίδες διαθέτουν χειροκίνητο μηχανισμό δοκιμής.

Αυτό δεν σημαίνει ότι πρέπει να ενεργοποιείται αυθαίρετα, καθώς υπάρχει κίνδυνος εκτόνωσης καυτού νερού και ενδεχόμενης απώλειας στεγανότητας μετά τη δοκιμή.

Ακολουθούμε αποκλειστικά τη διαδικασία του κατασκευαστή.

18. Συχνές βλάβες και διάγνωση

19. Συχνά λάθη εγκατάστασης

Λανθασμένη πίεση ενεργοποίησης

Η επιλογή υψηλότερης τιμής μπορεί να αφήσει τον εξοπλισμό χωρίς την απαιτούμενη προστασία.

Βάνα απομόνωσης σε ακατάλληλη θέση

Μπορεί να εμποδίσει την επικοινωνία της βαλβίδας ασφαλείας με το προστατευόμενο σύστημα.

Φραγμένη έξοδος

Μπορεί να καταστήσει την προστασία αναποτελεσματική.

Ακατάλληλη σωλήνωση εκτόνωσης

Μπορεί να προκαλέσει αντίθλιψη ή κίνδυνο εγκαύματος.

Παράβλεψη διαρροής

Η συνεχής εκτόνωση είναι σύμπτωμα που απαιτεί διερεύνηση.

Αντικατάσταση χωρίς διάγνωση

Μια νέα βαλβίδα μπορεί να συνεχίσει να στάζει εάν η πραγματική αιτία είναι η υπερπίεση.

20. Συχνές ερωτήσεις

Γιατί στάζει η βαλβίδα ασφαλείας του λέβητα;

Πιθανές αιτίες είναι η υψηλή πίεση, το πρόβλημα στο δοχείο διαστολής, η διαρροή από τη διάταξη πλήρωσης ή η φθορά της βαλβίδας.

Είναι φυσιολογικό να στάζει η βαλβίδα του θερμοσίφωνα;

Μικρή εκτόνωση κατά τη θέρμανση μπορεί να εμφανίζεται σε ορισμένες διατάξεις λόγω θερμικής διαστολής. Η επαναλαμβανόμενη ή συνεχής διαρροή χρειάζεται αξιολόγηση.

Μπορώ να βάλω βαλβίδα 6 bar αντί για 3 bar;

Όχι χωρίς ρητή τεχνική τεκμηρίωση και συμβατότητα με τον προστατευόμενο εξοπλισμό. Η αυθαίρετη αύξηση της πίεσης ενεργοποίησης είναι επικίνδυνη.

Η βαλβίδα ασφαλείας μειώνει την πίεση του δικτύου;

Δεν προορίζεται για συνεχή ρύθμιση. Αυτή είναι η λειτουργία του μειωτή πίεσης.

Μπορώ να κλείσω τη σωλήνα από όπου στάζει;

Όχι. Η φραγή της εξόδου εκτόνωσης μπορεί να προκαλέσει επικίνδυνη υπερπίεση.

Κάθε πότε αλλάζουμε βαλβίδα ασφαλείας;

Δεν υπάρχει ένα ενιαίο διάστημα για όλες τις εφαρμογές. Ακολουθούνται οι απαιτήσεις του κατασκευαστή, της συντήρησης και των σχετικών κανονισμών.

Χρειάζεται δοχείο διαστολής αν υπάρχει βαλβίδα ασφαλείας;

Όπου η εγκατάσταση απαιτεί διαχείριση θερμικής διαστολής, η βαλβίδα ασφαλείας δεν υποκαθιστά το κατάλληλο δοχείο διαστολής.

Συμπέρασμα

Η βαλβίδα ασφαλείας αποτελεί κρίσιμο στοιχείο προστασίας σε εγκαταστάσεις θέρμανσης και ζεστού νερού χρήσης.

Η λειτουργία της βασίζεται στην αυτόματη εκτόνωση όταν η πίεση φτάσει στην καθορισμένη τιμή.

Η σωστή επιλογή δεν εξαρτάται μόνο από την ονομαστική πίεση, αλλά και από την ικανότητα εκτόνωσης, τη θερμοκρασία, τον τύπο ρευστού και τις προδιαγραφές του εξοπλισμού.

Η διαρροή δεν πρέπει να αντιμετωπίζεται απλώς ως πρόβλημα της ίδιας της βαλβίδας, καθώς συχνά συνδέεται με θερμική διαστολή ή άλλη αιτία υπερπίεσης.

Η βαλβίδα ασφαλείας είναι η τελευταία γραμμή προστασίας από υπερπίεση και δεν πρέπει ποτέ να παρακάμπτεται, να φράζεται ή να αντικαθίσταται αυθαίρετα με βαλβίδα υψηλότερης πίεσης.

Τεχνικές πηγές και περαιτέρω ανάγνωση

• EN 1489: Building valves — Pressure safety valves — Tests and requirements.

• EN 1490: Building valves — Combined temperature and pressure relief valves — Tests and requirements.

• EN 12828: Heating systems in buildings — Design for water-based heating systems.

• EN 806: Specifications for installations inside buildings conveying water for human consumption.

• EN ISO 4126: Safety devices for protection against excessive pressure — σειρά προτύπων, όπου εφαρμόζεται.

• CEN-CENELEC: https://www.cencenelec.eu/

• Caleffi: https://www.caleffi.com/ — τεχνικά εγχειρίδια και πληροφορίες εξαρτημάτων ασφαλείας.

Η εφαρμογή κάθε προτύπου εξαρτάται από τον τύπο βαλβίδας, τον εξοπλισμό και την ισχύουσα έκδοσή του.

Σημείωση ασφαλείας: Η εκτόνωση μπορεί να περιλαμβάνει καυτό νερό υπό πίεση. Δεν φράζουμε, δεν απομονώνουμε και δεν τροποποιούμε τη βαλβίδα ασφαλείας. Ο έλεγχος και η αντικατάσταση πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό.
