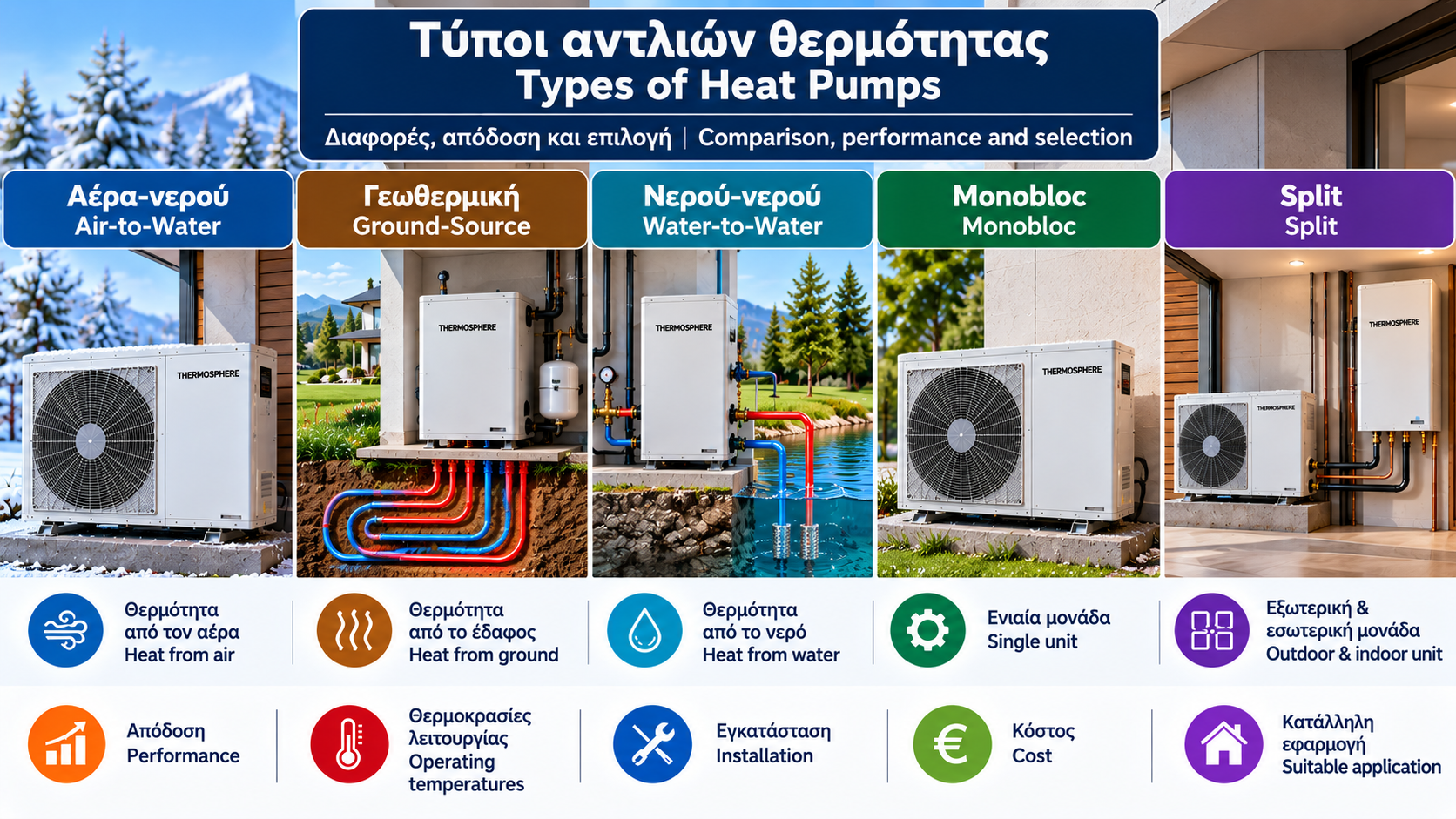

Τύποι αντλιών θερμότητας: Αέρα-νερού, γεωθερμικές, monobloc και split – Διαφορές και επιλογή

Τύποι αντλιών θερμότητας: Αέρα-νερού, γεωθερμικές, monobloc και split – Διαφορές και επιλογή

Οι αντλίες θερμότητας αποτελούν μία από τις σημαντικότερες τεχνολογίες για την ενεργειακά αποδοτική θέρμανση κτιρίων.

Η βασική αρχή λειτουργίας τους είναι η μεταφορά θερμότητας από μια πηγή χαμηλότερης θερμοκρασίας προς ένα σύστημα θέρμανσης, με τη βοήθεια ηλεκτρικής ενέργειας.

Ωστόσο, δεν είναι όλες οι αντλίες θερμότητας ίδιες.

Διαφέρουν ως προς την πηγή από την οποία αντλούν θερμότητα, τον τρόπο μεταφοράς της στο κτίριο, την κατασκευή του ψυκτικού κυκλώματος και τις θερμοκρασίες λειτουργίας.

Η σωστή επιλογή απαιτεί κατανόηση αυτών των διαφορών και αξιολόγηση των πραγματικών αναγκών της εγκατάστασης.

1. Πώς ταξινομούνται οι αντλίες θερμότητας;

Οι αντλίες θερμότητας μπορούν να ταξινομηθούν με διαφορετικά κριτήρια.

Με βάση την πηγή θερμότητας:

• Αέρα.

• Έδαφος.

• Νερό.

Με βάση το μέσο στο οποίο αποδίδεται η θερμότητα:

• Νερό του συστήματος θέρμανσης.

• Αέρας εσωτερικού χώρου.

Με βάση την κατασκευή:

• Monobloc.

• Split.

Με βάση τη θερμοκρασία προσαγωγής:

• Συστήματα κατάλληλα για χαμηλές θερμοκρασίες νερού.

• Συστήματα με δυνατότητα υψηλότερων θερμοκρασιών προσαγωγής.

Οι ταξινομήσεις αυτές δεν είναι αμοιβαία αποκλειόμενες.

Για παράδειγμα, μια αντλία θερμότητας αέρα-νερού μπορεί να είναι monobloc ή split.

2. Αντλίες θερμότητας αέρα-νερού

Οι αντλίες θερμότητας αέρα-νερού αντλούν θερμική ενέργεια από τον εξωτερικό αέρα και τη μεταφέρουν στο νερό της εγκατάστασης.

Το θερμαινόμενο νερό μπορεί να τροφοδοτεί:

• Ενδοδαπέδια θέρμανση.

• Θερμαντικά σώματα.

• Fan coils.

• Δοχείο παραγωγής ζεστού νερού χρήσης, όταν το σύστημα έχει σχεδιαστεί κατάλληλα.

Πλεονεκτήματα

Ευκολότερη εγκατάσταση: Δεν απαιτούν γεωτρήσεις ή εκτεταμένες υπόγειες εργασίες.

Μεγάλη διαθεσιμότητα: Υπάρχουν πολλά μοντέλα με διαφορετικές ισχείς και τεχνικά χαρακτηριστικά.

Ευελιξία εφαρμογής: Μπορούν να χρησιμοποιηθούν σε νέες κατοικίες και σε ανακαινίσεις.

Ενεργειακή απόδοση: Υπό κατάλληλες συνθήκες, παρέχουν περισσότερη θερμική ενέργεια από την ηλεκτρική ενέργεια που καταναλώνουν.

Μειονεκτήματα

Η διαθέσιμη θερμική ισχύς και η απόδοση επηρεάζονται από την εξωτερική θερμοκρασία.

Σε χαμηλές θερμοκρασίες, ο συμπιεστής μπορεί να χρειάζεται μεγαλύτερη προσπάθεια για την επίτευξη της απαιτούμενης θερμοκρασίας νερού.

Επιπλέον, σε συγκεκριμένες χειμερινές συνθήκες απαιτούνται κύκλοι απόψυξης του εξωτερικού εναλλάκτη.

Πού είναι κατάλληλες;

Αποτελούν συχνά πρακτική επιλογή για κατοικίες και επαγγελματικά κτίρια, όταν υπάρχει κατάλληλος χώρος εγκατάστασης και μπορεί να εξασφαλιστεί η απαιτούμενη θερμική ισχύς στις συνθήκες σχεδιασμού.

3. Γεωθερμικές αντλίες θερμότητας

Οι γεωθερμικές αντλίες θερμότητας αξιοποιούν τη θερμότητα του εδάφους μέσω κατάλληλου συστήματος εναλλακτών.

Σε πολλές εφαρμογές χρησιμοποιείται κλειστό κύκλωμα σωληνώσεων με νερό ή κατάλληλο διάλυμα αντιπαγετικής προστασίας.

Οι σωληνώσεις μπορεί να τοποθετούνται:

• Οριζόντια, σε κατάλληλη έκταση εδάφους.

• Κατακόρυφα, μέσα σε γεωτρήσεις.

Η θερμότητα μεταφέρεται από το έδαφος στην αντλία θερμότητας και στη συνέχεια στο υδραυλικό κύκλωμα θέρμανσης.

Πλεονεκτήματα

Σταθερότερη πηγή θερμότητας: Η θερμοκρασία του εδάφους σε κατάλληλο βάθος μεταβάλλεται συνήθως λιγότερο από τη θερμοκρασία του εξωτερικού αέρα.

Δυνατότητα υψηλής εποχικής απόδοσης: Η σχετικά σταθερή θερμοκρασία της πηγής μπορεί να ευνοεί την απόδοση.

Χωρίς εξωτερικό ανεμιστήρα ανταλλαγής θερμότητας: Οι συνήθεις διατάξεις κλειστού γεωθερμικού κυκλώματος δεν απαιτούν εξωτερική μονάδα αέρα αντίστοιχη μιας αντλίας αέρα-νερού.

Μειονεκτήματα

• Υψηλότερο αρχικό κόστος εγκατάστασης.

• Ανάγκη κατάλληλου χώρου ή γεωτρήσεων.

• Απαίτηση γεωλογικής και τεχνικής αξιολόγησης.

• Πιθανές αδειοδοτικές απαιτήσεις.

Πού είναι κατάλληλες;

Σε κτίρια όπου υπάρχει δυνατότητα εγκατάστασης γεωεναλλάκτη και η μακροχρόνια χρήση μπορεί να δικαιολογήσει την αρχική επένδυση.

4. Αντλίες θερμότητας νερού-νερού

Οι αντλίες θερμότητας νερού-νερού χρησιμοποιούν ως πηγή θερμότητας ένα υδάτινο μέσο.

Ανάλογα με την εγκατάσταση, η πηγή μπορεί να είναι:

• Υπόγεια νερά.

• Επιφανειακά νερά, όπου επιτρέπεται.

• Άλλο κατάλληλο υδάτινο κύκλωμα.

Η θερμότητα μεταφέρεται μέσω εναλλάκτη στο ψυκτικό κύκλωμα της αντλίας και στη συνέχεια στο νερό θέρμανσης.

Πλεονεκτήματα

Όταν η πηγή έχει σχετικά σταθερή και κατάλληλη θερμοκρασία, μπορεί να επιτευχθεί υψηλή απόδοση.

Μειονεκτήματα

Απαιτείται έλεγχος:

• Διαθεσιμότητας και παροχής νερού.

• Ποιότητας νερού.

• Πιθανής διάβρωσης ή επικαθίσεων.

• Αδειοδοτήσεων.

• Περιβαλλοντικών περιορισμών.

Σε συστήματα ανοικτού κυκλώματος μπορεί να απαιτούνται ειδικές διατάξεις προστασίας και συντήρησης.

5. Αντλίες θερμότητας αέρα-αέρα

Οι αντλίες θερμότητας αέρα-αέρα μεταφέρουν θερμότητα από τον εξωτερικό αέρα απευθείας στον αέρα του εσωτερικού χώρου.

Δεν θερμαίνουν απαραίτητα νερό για υδραυλικά θερμαντικά σώματα.

Αποτελούν διαφορετική κατηγορία συστημάτων από τις αντλίες αέρα-νερού.

Στον παρόντα οδηγό αναφέρονται για την πληρότητα της τεχνικής ταξινόμησης, ενώ η κύρια ανάλυση επικεντρώνεται στις αντλίες θερμότητας που τροφοδοτούν υδραυλικές εγκαταστάσεις θέρμανσης.

6. Τι είναι η αντλία θερμότητας Monobloc;

Στην αντλία θερμότητας monobloc, τα βασικά στοιχεία του ψυκτικού κυκλώματος βρίσκονται συνήθως μέσα σε μία εργοστασιακά συναρμολογημένη μονάδα.

Στις συνηθισμένες εξωτερικές monobloc αέρα-νερού, το νερό της εγκατάστασης κυκλοφορεί προς και από την εξωτερική μονάδα.

Πλεονεκτήματα

• Εργοστασιακά ολοκληρωμένο ψυκτικό κύκλωμα.

• Συνήθως δεν απαιτείται επιτόπια σύνδεση ψυκτικών σωληνώσεων μεταξύ εξωτερικής και εσωτερικής μονάδας.

• Δυνατότητα απλούστερης υδραυλικής διαμόρφωσης σε ορισμένες εγκαταστάσεις.

Μειονεκτήματα

Η παρουσία νερού σε εξωτερικά εκτεθειμένες σωληνώσεις δημιουργεί ανάγκη κατάλληλης αντιπαγετικής προστασίας.

Ιδιαίτερη προσοχή απαιτείται σε περιπτώσεις διακοπής ηλεκτρικού ρεύματος.

Η προστασία μπορεί να περιλαμβάνει ειδικές διατάξεις ή κατάλληλα υγρά, όπου επιτρέπονται από τον κατασκευαστή και τη μελέτη.

7. Τι είναι η αντλία θερμότητας Split;

Στην αντλία θερμότητας split, το σύστημα αποτελείται από εξωτερική και εσωτερική μονάδα που συνδέονται συνήθως με ψυκτικές σωληνώσεις.

Η εσωτερική μονάδα μπορεί να περιλαμβάνει τον εναλλάκτη ψυκτικού-νερού και τα σχετικά υδραυλικά εξαρτήματα.

Πλεονεκτήματα

• Το υδραυλικό κύκλωμα μπορεί να παραμένει κυρίως στο εσωτερικό του κτιρίου.

• Ευελιξία στη διαμόρφωση της εγκατάστασης.

• Διαφορετικές επιλογές ενσωμάτωσης υδραυλικών εξαρτημάτων.

Μειονεκτήματα

• Απαιτείται κατάλληλη εγκατάσταση ψυκτικών σωληνώσεων.

• Πρέπει να τηρούνται οι περιορισμοί μήκους και υψομετρικής διαφοράς.

• Οι εργασίες στο ψυκτικό κύκλωμα απαιτούν κατάλληλα καταρτισμένο και, όπου προβλέπεται, πιστοποιημένο προσωπικό.

Η διάκριση monobloc και split αφορά τη διάταξη του ψυκτικού κυκλώματος και δεν αποτελεί από μόνη της δείκτη ενεργειακής απόδοσης.

8. Monobloc ή Split: Ποια είναι η διαφορά;

Δεν είναι τεχνικά ορθό να θεωρείται ότι κάθε monobloc είναι καλύτερη ή χειρότερη από κάθε split.

Η σύγκριση πρέπει να γίνεται με πραγματικά τεχνικά δεδομένα.

9. Αντλίες χαμηλών και υψηλών θερμοκρασιών

Μια άλλη σημαντική διάκριση αφορά τη θερμοκρασία νερού που μπορεί να παρέχει η αντλία θερμότητας.

Αντλίες χαμηλών θερμοκρασιών

Είναι κατάλληλες για συστήματα που λειτουργούν με σχετικά χαμηλή θερμοκρασία προσαγωγής, όπως:

• Ενδοδαπέδια θέρμανση.

• Κατάλληλα διαστασιολογημένα θερμαντικά σώματα.

• Fan coils.

Η λειτουργία με χαμηλότερη θερμοκρασία προσαγωγής συχνά ευνοεί την ενεργειακή απόδοση.

Αντλίες υψηλών θερμοκρασιών

Ορισμένα μοντέλα μπορούν να παρέχουν υψηλότερες θερμοκρασίες νερού, ώστε να εξυπηρετούν εγκαταστάσεις με αυξημένες απαιτήσεις.

Αυτό μπορεί να είναι χρήσιμο σε ανακαινίσεις όπου δεν είναι εύκολη η αντικατάσταση των υφιστάμενων θερμαντικών σωμάτων.

Ωστόσο, η δυνατότητα επίτευξης υψηλής θερμοκρασίας δεν σημαίνει ότι η ίδια απόδοση διατηρείται σε όλες τις συνθήκες.

Όσο αυξάνεται η απαιτούμενη θερμοκρασία προσαγωγής, τόσο συνήθως αυξάνεται και η απαιτούμενη ηλεκτρική ενέργεια ανά μονάδα παραγόμενης θερμότητας.

10. Τι είναι ο COP και ο SCOP;

Η απόδοση μιας αντλίας θερμότητας αξιολογείται με συγκεκριμένους δείκτες.

COP — Coefficient of Performance

Ο COP εκφράζει τη σχέση:

COP = Παραγόμενη θερμική ισχύς / Καταναλισκόμενη ηλεκτρική ισχύς

Για παράδειγμα, εάν μια αντλία θερμότητας παρέχει 8 kW θερμικής ισχύος καταναλώνοντας 2 kW ηλεκτρικής ισχύος:

COP = 8 / 2 = 4

Αυτό σημαίνει ότι, στις συγκεκριμένες συνθήκες μέτρησης, παρέχονται 4 μονάδες θερμικής ενέργειας ανά μονάδα ηλεκτρικής ενέργειας.

Ο COP μεταβάλλεται ανάλογα με τη θερμοκρασία πηγής, τη θερμοκρασία προσαγωγής και τις συνθήκες λειτουργίας.

SCOP — Seasonal Coefficient of Performance

Ο SCOP εκφράζει την εποχική απόδοση με βάση καθορισμένη μεθοδολογία δοκιμών και υπολογισμού.

Είναι ιδιαίτερα χρήσιμος για τη σύγκριση μοντέλων, όταν χρησιμοποιούνται ίδιες συνθήκες αναφοράς.

Δεν πρέπει να συγκρίνουμε απευθείας τιμές SCOP που αντιστοιχούν σε διαφορετικά κλίματα ή διαφορετικές θερμοκρασίες εφαρμογής.

Η πραγματική εποχική απόδοση μιας εγκατάστασης μπορεί να διαφέρει από την τυποποιημένη τιμή.

11. Σύγκριση βασικών τύπων αντλιών θερμότητας

Η πραγματική απόδοση και το κόστος εξαρτώνται από το συγκεκριμένο έργο.

12. Ποιος τύπος είναι κατάλληλος για κάθε κτίριο;

Νέα κατοικία με ενδοδαπέδια θέρμανση

Μια κατάλληλα διαστασιολογημένη αντλία αέρα-νερού μπορεί να αποτελέσει πρακτική επιλογή.

Εάν υπάρχει διαθέσιμος χώρος και η οικονομική αξιολόγηση το δικαιολογεί, μπορεί να εξεταστεί και γεωθερμική λύση.

Υφιστάμενη κατοικία με θερμαντικά σώματα

Πρέπει πρώτα να αξιολογηθεί εάν τα σώματα μπορούν να καλύψουν τις θερμικές απώλειες με τις επιθυμητές θερμοκρασίες νερού.

Η επιλογή αντλίας υψηλότερης θερμοκρασίας δεν πρέπει να γίνεται χωρίς σχετική μελέτη.

Μεγάλο κτίριο με διαθέσιμο οικόπεδο

Η γεωθερμική λύση μπορεί να είναι ενδιαφέρουσα, εφόσον επιτρέπεται και τεκμηριώνεται τεχνικά και οικονομικά.

Κτίριο με πρόσβαση σε κατάλληλη υδάτινη πηγή

Μπορεί να εξεταστεί αντλία νερού-νερού, αφού αξιολογηθούν η παροχή, η ποιότητα νερού και οι αδειοδοτήσεις.

13. Τα σημαντικότερα κριτήρια επιλογής

Πριν επιλεγεί μια αντλία θερμότητας, πρέπει να εξετάζονται:

1. Θερμικές απώλειες κτιρίου: Υπολογισμός απαιτούμενης θερμικής ισχύος στις συνθήκες σχεδιασμού.

2. Σύστημα διανομής: Ενδοδαπέδια θέρμανση, θερμαντικά σώματα ή Fan Coils.

3. Θερμοκρασία προσαγωγής: Η απαιτούμενη θερμοκρασία νερού για την κάλυψη του φορτίου.

4. Τοπικό κλίμα: Εξωτερικές θερμοκρασίες και συνθήκες λειτουργίας.

5. Διαθέσιμος χώρος: Θέση εξωτερικής μονάδας, εσωτερικού εξοπλισμού ή γεωεναλλάκτη.

6. Ηλεκτρική εγκατάσταση: Διαθέσιμη παροχή και απαιτήσεις τροφοδοσίας.

7. Θόρυβος: Θέση εγκατάστασης και ακουστικές απαιτήσεις.

8. Ενεργειακή απόδοση: COP, SCOP και τεχνικά δεδομένα σε συγκρίσιμες συνθήκες.

9. Κόστος κύκλου ζωής: Αρχική επένδυση, κατανάλωση, συντήρηση και διάρκεια χρήσης.

10. Τεχνική υποστήριξη: Διαθεσιμότητα ανταλλακτικών και κατάλληλου service.

14. Συνηθισμένα λάθη κατά την επιλογή

Επιλογή μόνο με βάση τα τετραγωνικά

Η επιφάνεια του κτιρίου δεν αρκεί για να προσδιοριστεί η απαιτούμενη ισχύς.

Υπερδιαστασιολόγηση

Μια υπερβολικά μεγάλη αντλία μπορεί να παρουσιάζει συχνές εκκινήσεις, ιδιαίτερα όταν το θερμικό φορτίο είναι μικρό.

Σύγκριση μόνο του ονομαστικού COP

Ο COP σε μία συγκεκριμένη συνθήκη δεν περιγράφει ολόκληρη τη συμπεριφορά της εγκατάστασης.

Παράβλεψη της απαιτούμενης θερμοκρασίας νερού

Η θερμοκρασία προσαγωγής επηρεάζει σημαντικά την απόδοση.

Λανθασμένη επιλογή monobloc ή split

Η επιλογή πρέπει να λαμβάνει υπόψη τις πραγματικές συνθήκες εγκατάστασης και την αντιπαγετική προστασία.

Ανεπαρκής υδραυλικός σχεδιασμός

Η σωστή επιλογή μηχανήματος δεν αρκεί εάν η εγκατάσταση δεν εξασφαλίζει τις απαιτούμενες παροχές και τον κατάλληλο έλεγχο.

15. Συχνές ερωτήσεις

Ποια αντλία θερμότητας είναι πιο οικονομική;

Δεν υπάρχει μία απάντηση για όλες τις εγκαταστάσεις. Πρέπει να συγκρίνονται το αρχικό κόστος, η πραγματική ενεργειακή απόδοση, οι απαιτήσεις εγκατάστασης και η συντήρηση.

Είναι καλύτερη η γεωθερμική από την αέρα-νερού;

Η γεωθερμική μπορεί να προσφέρει πλεονεκτήματα λόγω σταθερότερης θερμοκρασίας πηγής, αλλά απαιτεί διαφορετική αρχική επένδυση και υποδομή.

Είναι πιο αποδοτική η monobloc από τη split;

Όχι απαραίτητα. Η απόδοση εξαρτάται από τον σχεδιασμό και τα τεχνικά χαρακτηριστικά κάθε μοντέλου.

Μπορεί μια αντλία θερμότητας να λειτουργήσει με παλιά σώματα καλοριφέρ;

Ναι, εφόσον η εγκατάσταση μπορεί να καλύψει τις θερμικές ανάγκες στις διαθέσιμες θερμοκρασίες προσαγωγής. Απαιτείται τεχνικός έλεγχος.

Ποιος τύπος είναι καλύτερος για ενδοδαπέδια θέρμανση;

Οι αντλίες θερμότητας που λειτουργούν αποδοτικά με χαμηλές θερμοκρασίες νερού είναι ιδιαίτερα κατάλληλες για ενδοδαπέδια θέρμανση.

Συμπέρασμα

Οι αντλίες θερμότητας διαφέρουν ως προς την πηγή θερμότητας, την κατασκευή και τις δυνατότητες λειτουργίας τους.

Οι αντλίες αέρα-νερού προσφέρουν ευελιξία εγκατάστασης, οι γεωθερμικές αξιοποιούν τη σχετικά σταθερή θερμοκρασία του εδάφους και οι αντλίες νερού-νερού μπορούν να εκμεταλλευτούν κατάλληλες υδάτινες πηγές.

Παράλληλα, η επιλογή μεταξύ monobloc και split αφορά κυρίως τη διαμόρφωση της εγκατάστασης και όχι μια γενική υπεροχή του ενός τύπου.

Η σωστή αντλία θερμότητας είναι εκείνη που έχει επιλεγεί με βάση τις πραγματικές θερμικές ανάγκες του κτιρίου, τις απαιτούμενες θερμοκρασίες λειτουργίας και τις συνθήκες εγκατάστασης.
