Πώς τοποθετείται το δοχείο διαστολής θέρμανσης; Θέση, σύνδεση και ρύθμιση πίεσης

Το δοχείο διαστολής είναι απαραίτητο εξάρτημα σε ένα κλειστό κύκλωμα θέρμανσης. Απορροφά τη μεταβολή του όγκου του νερού όταν αυξάνεται η θερμοκρασία και βοηθά να διατηρείται η πίεση εντός των επιτρεπόμενων ορίων.

Η σωστή εγκατάσταση δεν περιορίζεται στη σύνδεση ενός δοχείου πάνω σε έναν σωλήνα. Απαιτεί κατάλληλη θέση, σωστή χωρητικότητα, ασφαλή στήριξη και προπίεση προσαρμοσμένη στις συνθήκες λειτουργίας.

Στον οδηγό αυτό εξετάζουμε πού τοποθετείται το δοχείο διαστολής, πώς συνδέεται και ποιοι έλεγχοι απαιτούνται πριν τεθεί το σύστημα σε λειτουργία.

Σημαντικό: Οι πληροφορίες απευθύνονται στην κατανόηση της τεχνικής διαδικασίας. Η εγκατάσταση και η ρύθμιση εξοπλισμού υπό πίεση πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή.

1. Πού τοποθετείται το δοχείο διαστολής;

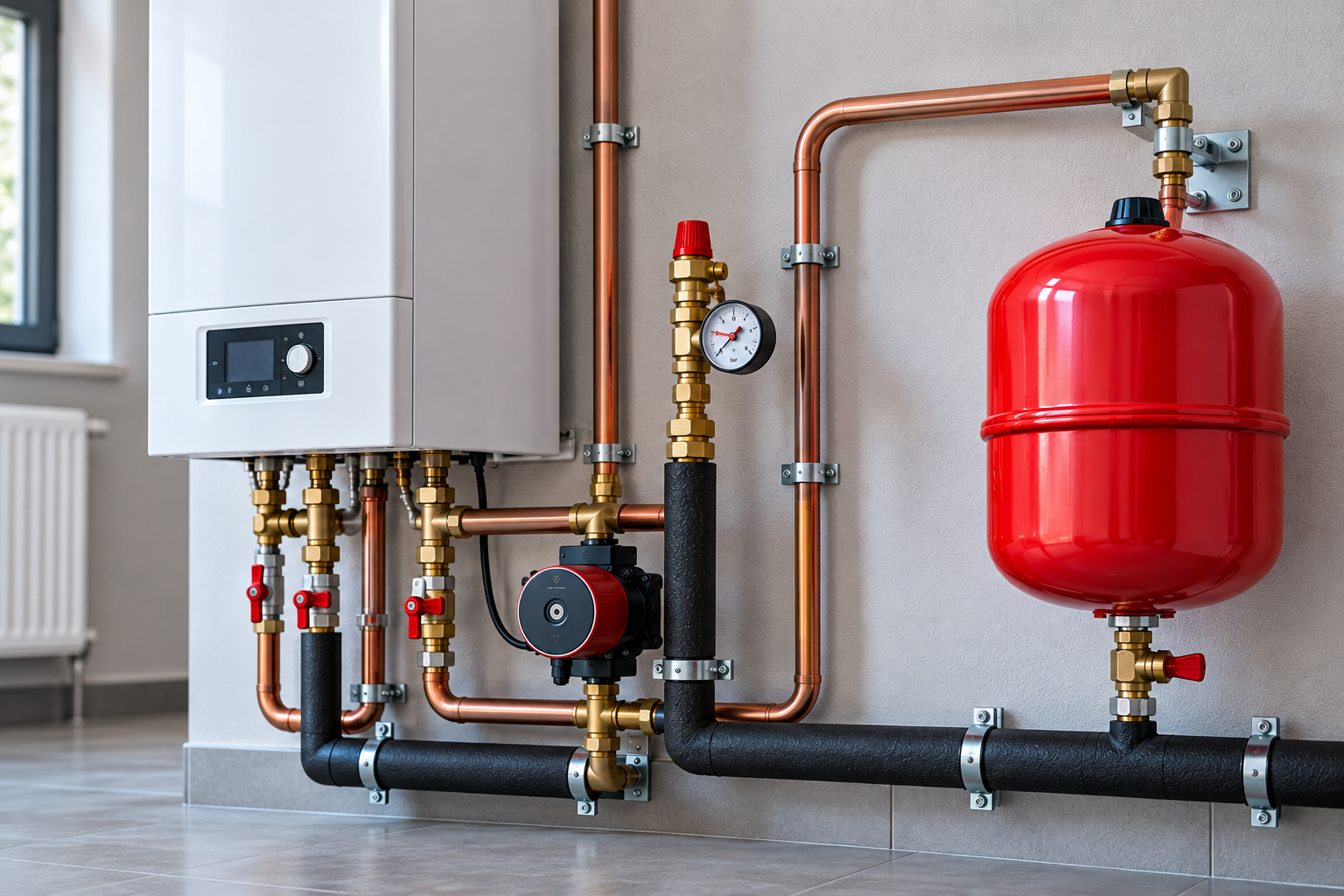

Σε πολλές συμβατικές εγκαταστάσεις κλειστού κυκλώματος θέρμανσης, το δοχείο διαστολής συνδέεται στον σωλήνα επιστροφής, κοντά στον λέβητα και στην πλευρά αναρρόφησης του κυκλοφορητή.

Αυτή είναι και η διάταξη που περιγράφεται σε οδηγίες εγκατάστασης δοχείων Flamco Flexcon.

Η θέση σύνδεσης έχει σημασία επειδή επηρεάζει την κατανομή των πιέσεων όταν λειτουργεί ο κυκλοφορητής.

Ωστόσο, η επιστροφή δεν αποτελεί υποχρεωτικά τη σωστή θέση για κάθε υδραυλική εγκατάσταση. Σε συστήματα με περισσότερους κυκλοφορητές, υδραυλικό διαχωρισμό ή ιδιαίτερη διάταξη σωληνώσεων απαιτείται ειδική αξιολόγηση.

Βασικός κανόνας: Το δοχείο πρέπει να παραμένει υδραυλικά συνδεδεμένο με το κλειστό κύκλωμα που προστατεύει, σύμφωνα με τη μελέτη και τις οδηγίες του κατασκευαστή.

2. Γιατί έχει σημασία η θέση του κυκλοφορητή;

Το σημείο σύνδεσης του δοχείου διαστολής λειτουργεί ως σημείο αναφοράς πίεσης για το κύκλωμα.

Κατά τη λειτουργία του κυκλοφορητή, η πίεση μεταβάλλεται σε διαφορετικά σημεία των σωληνώσεων.

Η σωστή σχετική θέση του δοχείου και του κυκλοφορητή βοηθά να διατηρούνται οι απαιτούμενες πιέσεις στο σύστημα.

Μια ακατάλληλη διάταξη μπορεί να συμβάλει σε προβλήματα όπως:

  • Ανεπιθύμητες διακυμάνσεις πίεσης.

  • Δυσκολία εξαέρωσης.

  • Χαμηλή πίεση σε ορισμένα σημεία του δικτύου.

  • Μη ομαλή λειτουργία του κυκλώματος.

Η τελική θέση πρέπει να καθορίζεται από την πραγματική υδραυλική διάταξη και όχι μόνο από το ποιος σωλήνας βρίσκεται πιο κοντά.

3. Πώς συνδέεται υδραυλικά το δοχείο διαστολής;

Το δοχείο συνδέεται με το κύκλωμα θέρμανσης μέσω κατάλληλης σωλήνωσης και εξαρτημάτων σύνδεσης.

Ο τεχνικός ελέγχει:

  1. Την καταλληλότητα του δοχείου για κλειστό κύκλωμα θέρμανσης.

  2. Την ονομαστική χωρητικότητα και τη μέγιστη επιτρεπόμενη πίεση.

  3. Το κατάλληλο σημείο σύνδεσης.

  4. Τη διάμετρο και τη διαμόρφωση της σωλήνωσης.

  5. Τη μηχανική στήριξη.

  6. Τη δυνατότητα ασφαλούς ελέγχου και συντήρησης.

Η σύνδεση πρέπει να είναι στεγανή και συμβατή με τα υλικά και τις θερμοκρασίες λειτουργίας.

Δεν πρέπει να δημιουργείται διάταξη που επιτρέπει την ακούσια απομόνωση του δοχείου κατά τη λειτουργία.

Όταν προβλέπεται ειδικό εξάρτημα απομόνωσης για συντήρηση, πρέπει να διαθέτει τις απαιτούμενες ασφαλιστικές διατάξεις και να χρησιμοποιείται μόνο σύμφωνα με τις οδηγίες του κατασκευαστή.

4. Κάθετη ή οριζόντια τοποθέτηση;

Δεν επιτρέπεται κάθε προσανατολισμός σε όλα τα δοχεία διαστολής.

Η κατάλληλη θέση εξαρτάται από:

  • Τον σχεδιασμό του δοχείου.

  • Τη χωρητικότητά του.

  • Τον τύπο της μεμβράνης.

  • Τη διαμόρφωση του στομίου σύνδεσης.

  • Τις απαιτήσεις στήριξης.

Ορισμένα μικρά δοχεία μπορούν να εγκατασταθούν με ειδική επιτοίχια βάση, ενώ μεγαλύτερα μοντέλα προβλέπονται για τοποθέτηση στο δάπεδο.

Δεν πρέπει να επιλέγεται ο προσανατολισμός μόνο για λόγους εξοικονόμησης χώρου. Προηγείται πάντοτε ο έλεγχος των οδηγιών του συγκεκριμένου μοντέλου.

5. Πώς γίνεται η σωστή στήριξη;

Ένα δοχείο διαστολής μπορεί να έχει σημαντικό βάρος όταν περιέχει νερό.

Για τον λόγο αυτόν, η βάση στήριξης πρέπει να είναι κατάλληλη για το μοντέλο και τις συνθήκες λειτουργίας.

Ιδιαίτερη προσοχή απαιτείται:

  • Στην αντοχή του τοίχου ή του δαπέδου.

  • Στα εγκεκριμένα στηρίγματα.

  • Στην αποφυγή μηχανικών καταπονήσεων των σωληνώσεων.

  • Στην προστασία από χτυπήματα.

  • Στην πρόσβαση στη βαλβίδα προπίεσης και στα σημεία ελέγχου.

Το βάρος ενός μεγάλου δοχείου δεν πρέπει να μεταφέρεται σε σωληνώσεις που δεν έχουν σχεδιαστεί για να το υποστηρίζουν.

6. Πώς ρυθμίζεται η προπίεση του δοχείου;

Η προπίεση είναι η πίεση του αερίου στο εσωτερικό του δοχείου όταν η πλευρά του νερού είναι αποσυμπιεσμένη.

Η εργοστασιακή τιμή δεν είναι απαραίτητα κατάλληλη για κάθε εγκατάσταση.

Η σωστή προπίεση καθορίζεται με βάση:

  • Το στατικό ύψος της εγκατάστασης.

  • Την ελάχιστη απαιτούμενη πίεση.

  • Την πίεση πλήρωσης.

  • Τη μέγιστη πίεση λειτουργίας.

  • Τις οδηγίες του κατασκευαστή.

Γιατί δεν μετράμε απλώς την πίεση στο μανόμετρο;

Το μανόμετρο του λέβητα δείχνει την πίεση του νερού στο σημείο μέτρησης.

Δεν δείχνει απευθείας την πραγματική προπίεση του δοχείου.

Για να ελεγχθεί σωστά η προπίεση, η πλευρά του νερού πρέπει να βρίσκεται σε κατάλληλα αποσυμπιεσμένη κατάσταση.

Ο έλεγχος και η ενδεχόμενη ρύθμιση γίνονται από αρμόδιο τεχνικό.

7. Ποια είναι η σωστή πίεση πλήρωσης;

Δεν υπάρχει μία σταθερή πίεση πλήρωσης για όλες τις εγκαταστάσεις.

Η απαιτούμενη τιμή εξαρτάται από το ύψος του κτιρίου, τις πιέσεις λειτουργίας και τη σχεδίαση του συστήματος.

Η πίεση πλήρωσης πρέπει να είναι συμβατή με την προπίεση του δοχείου και να εξασφαλίζει επαρκή πίεση στα υψηλότερα σημεία του κυκλώματος.

Παράλληλα, πρέπει να παραμένει επαρκές περιθώριο μέχρι τη μέγιστη επιτρεπόμενη πίεση.

Οι τελικές τιμές καθορίζονται με υπολογισμό και σύμφωνα με τις προδιαγραφές των εξαρτημάτων.

8. Ποια είναι η διαδικασία εγκατάστασης;

Η εγκατάσταση μπορεί να περιγραφεί σε επτά βασικά στάδια.

Στάδιο 1: Έλεγχος της εγκατάστασης

Ο τεχνικός προσδιορίζει τον συνολικό όγκο νερού, το ύψος του κυκλώματος, τις θερμοκρασίες λειτουργίας και τις απαιτούμενες πιέσεις.

Στάδιο 2: Επιλογή δοχείου

Επιλέγεται δοχείο κατάλληλης χωρητικότητας, πίεσης και θερμοκρασιακής αντοχής.

Στάδιο 3: Ασφαλής προετοιμασία

Το σύστημα τίθεται εκτός λειτουργίας και αφήνεται να κρυώσει. Πριν από οποιαδήποτε επέμβαση πραγματοποιείται ασφαλής απομόνωση και αποσυμπίεση του κατάλληλου τμήματος.

Στάδιο 4: Στήριξη και σύνδεση

Το δοχείο στερεώνεται σύμφωνα με τις οδηγίες του κατασκευαστή και συνδέεται στο προβλεπόμενο σημείο του κυκλώματος.

Στάδιο 5: Έλεγχος προπίεσης

Ελέγχεται και, εφόσον απαιτείται, προσαρμόζεται η προπίεση πριν από την πλήρωση της πλευράς νερού.

Στάδιο 6: Πλήρωση και εξαέρωση

Το κύκλωμα γεμίζει σταδιακά μέχρι την υπολογισμένη πίεση πλήρωσης.

Πραγματοποιείται εξαέρωση του δικτύου και της σωλήνωσης σύνδεσης του δοχείου, όπου απαιτείται.

Στάδιο 7: Έλεγχος λειτουργίας

Ο τεχνικός ελέγχει τη στεγανότητα, τις ενδείξεις πίεσης και τη συμπεριφορά του κυκλώματος κατά τη θέρμανση και την ψύξη.

Η ακριβής σειρά ενεργειών ακολουθεί το εγχειρίδιο του εξοπλισμού.

9. Τι ρόλο έχει η βαλβίδα ασφαλείας;

Το δοχείο διαστολής και η βαλβίδα ασφαλείας έχουν διαφορετική λειτουργία.

Το δοχείο απορροφά τις φυσιολογικές μεταβολές όγκου του νερού.

Η βαλβίδα ασφαλείας αποτελεί ανεξάρτητη προστασία έναντι υπερβολικής πίεσης.

Το δοχείο διαστολής δεν αντικαθιστά τη βαλβίδα ασφαλείας.

Η πίεση ανοίγματος της βαλβίδας πρέπει να είναι κατάλληλη για τα επιτρεπόμενα όρια του συστήματος και των εξαρτημάτων του.

Η έξοδος εκτόνωσης πρέπει επίσης να διαμορφώνεται σύμφωνα με τις ισχύουσες απαιτήσεις ασφαλείας.

10. Πώς ελέγχουμε αν η εγκατάσταση λειτουργεί σωστά;

Μετά την εγκατάσταση εξετάζονται οι ενδείξεις πίεσης σε διαφορετικές θερμοκρασίες λειτουργίας.

Μια ορισμένη αύξηση της πίεσης όταν θερμαίνεται το νερό είναι αναμενόμενη.

Αντίθετα, απαιτείται διερεύνηση όταν παρατηρούνται:

  • Πολύ μεγάλη αύξηση πίεσης.

  • Επαναλαμβανόμενη εκτόνωση από τη βαλβίδα ασφαλείας.

  • Σημαντική πτώση πίεσης μετά την ψύξη.

  • Διαρροές στις συνδέσεις.

  • Ανάγκη συχνής συμπλήρωσης νερού.

Τα παραπάνω συμπτώματα δεν αποδεικνύουν πάντοτε πρόβλημα στο δοχείο. Απαιτείται έλεγχος ολόκληρης της εγκατάστασης.

11. Τα συνηθέστερα λάθη τοποθέτησης

Λανθασμένο σημείο σύνδεσης

Η επιλογή γίνεται χωρίς να λαμβάνεται υπόψη η θέση του κυκλοφορητή και η υδραυλική διάταξη.

Λανθασμένη προπίεση

Η εργοστασιακή τιμή χρησιμοποιείται χωρίς να έχει επιβεβαιωθεί ότι ταιριάζει στο σύστημα.

Ανεπαρκής στήριξη

Το βάρος του δοχείου επιβαρύνει ακατάλληλες σωληνώσεις ή στηρίγματα.

Ακατάλληλος προσανατολισμός

Το δοχείο εγκαθίσταται σε θέση που δεν επιτρέπεται από τον κατασκευαστή.

Ακούσια απομόνωση

Μια κλειστή βάνα μπορεί να διακόψει την επικοινωνία του δοχείου με το κύκλωμα.

Παράλειψη ελέγχων

Το σύστημα τίθεται σε λειτουργία χωρίς πλήρη έλεγχο στεγανότητας, πλήρωσης και πιέσεων.

12. Συχνές ερωτήσεις

Το δοχείο διαστολής μπαίνει στην προσαγωγή ή στην επιστροφή;

Σε πολλές συμβατικές εγκαταστάσεις συνδέεται στην επιστροφή, κοντά στην αναρρόφηση του κυκλοφορητή. Η τελική επιλογή εξαρτάται από τη σχεδίαση του συστήματος και τις οδηγίες του κατασκευαστή.

Μπορεί να τοποθετηθεί οριζόντια;

Μόνο εφόσον ο συγκεκριμένος τύπος δοχείου επιτρέπει αυτόν τον προσανατολισμό.

Πρέπει το δοχείο να βρίσκεται δίπλα στον λέβητα;

Όχι υποχρεωτικά. Προτεραιότητα έχει το σωστό υδραυλικό σημείο σύνδεσης και η συμμόρφωση με τις τεχνικές οδηγίες.

Χρειάζεται βάνα πριν από το δοχείο;

Μπορεί να προβλέπεται ειδική ασφαλιζόμενη διάταξη συντήρησης, εφόσον επιτρέπεται. Δεν πρέπει όμως να υπάρχει δυνατότητα ακούσιας απομόνωσης που αφήνει το κύκλωμα χωρίς προστασία κατά τη λειτουργία.

Πόση πίεση βάζουμε στο δοχείο;

Η προπίεση υπολογίζεται για τη συγκεκριμένη εγκατάσταση. Δεν υπάρχει μία τιμή κατάλληλη για όλα τα συστήματα.

Μπορώ να τοποθετήσω μόνος μου το δοχείο;

Η εργασία περιλαμβάνει επέμβαση σε κύκλωμα υπό πίεση και απαιτεί έλεγχο ασφάλειας, στεγανότητας και σωστής ρύθμισης. Πρέπει να αναλαμβάνεται από κατάλληλα καταρτισμένο επαγγελματία.

Συμπέρασμα

Η σωστή τοποθέτηση του δοχείου διαστολής είναι καθοριστική για την αξιόπιστη λειτουργία ενός κλειστού κυκλώματος θέρμανσης.

Η κατάλληλη θέση σύνδεσης, η επαρκής χωρητικότητα, η ασφαλής στήριξη και η σωστή προπίεση λειτουργούν συνδυαστικά.

Δεν αρκεί να επιλεγεί ένα δοχείο με τη σωστή ονομαστική χωρητικότητα. Πρέπει να ενσωματωθεί σωστά στην υδραυλική εγκατάσταση και να ελεγχθεί πριν από τη λειτουργία.

Για την τελική εγκατάσταση εφαρμόζονται οι προδιαγραφές του κατασκευαστή, οι απαιτήσεις ασφαλείας και οι υπολογισμοί του αρμόδιου τεχνικού.

Τεχνικές πηγές

Οι οδηγίες αφορούν συγκεκριμένες σειρές προϊόντων. Για κάθε πραγματική εγκατάσταση υπερισχύει το ισχύον εγχειρίδιο του μοντέλου που χρησιμοποιείται.
