Θερμοστατική βαλβίδα ανάμειξης: Πώς λειτουργεί, πώς ρυθμίζεται και πού χρησιμοποιείται

Θερμοστατική βαλβίδα ανάμειξης: Πώς λειτουργεί, πώς ρυθμίζεται και πού χρησιμοποιείται

Η θερμοστατική βαλβίδα ανάμειξης αποτελεί σημαντικό εξάρτημα στις σύγχρονες εγκαταστάσεις ζεστού νερού χρήσης.

Ο βασικός της ρόλος είναι να αναμειγνύει ζεστό και κρύο νερό, ώστε να παρέχει νερό σε μια επιλεγμένη θερμοκρασία εξόδου.

Χρησιμοποιείται σε εγκαταστάσεις με θερμοσίφωνες, λέβητες, δοχεία αποθήκευσης ζεστού νερού και κεντρικά συστήματα παραγωγής ζεστού νερού χρήσης.

Η σωστή επιλογή και ρύθμισή της μπορεί να συμβάλει στη θερμική άνεση, στον περιορισμό του κινδύνου εγκαυμάτων και στη σταθερότερη θερμοκρασία του νερού.

Ωστόσο, μια θερμοστατική βαλβίδα δεν αντικαθιστά τον σωστό σχεδιασμό, τη συντήρηση και τα μέτρα υγιεινής του δικτύου.

Στον τεχνικό οδηγό του Thermosphere.gr εξετάζουμε τον τρόπο λειτουργίας, την εγκατάσταση, τη ρύθμιση και τις συχνότερες βλάβες της.

1. Τι είναι η θερμοστατική βαλβίδα ανάμειξης;

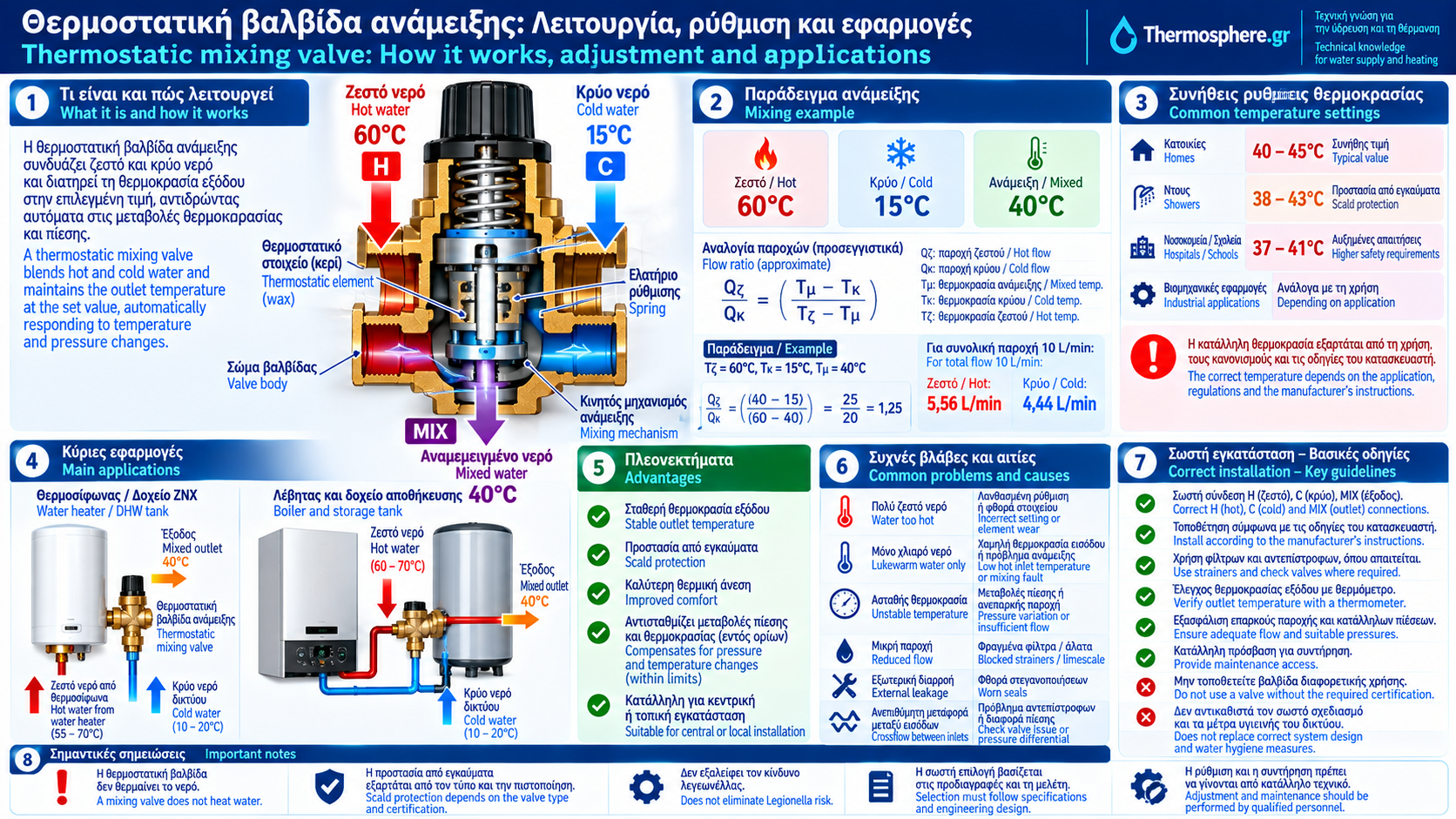

Η θερμοστατική βαλβίδα ανάμειξης είναι μια αυτόματη βαλβίδα που συνδυάζει δύο παροχές νερού διαφορετικής θερμοκρασίας.

Συνήθως διαθέτει τρεις συνδέσεις:

• Είσοδο ζεστού νερού — H (Hot).

• Είσοδο κρύου νερού — C (Cold).

• Έξοδο αναμεμειγμένου νερού — MIX.

Στην αγγλική ορολογία ονομάζεται Thermostatic Mixing Valve (TMV).

Ο μηχανισμός της μεταβάλλει τις αναλογίες ζεστού και κρύου νερού, ώστε η θερμοκρασία εξόδου να παραμένει κοντά στη ρυθμισμένη τιμή, μέσα στα όρια λειτουργίας της.

2. Πώς λειτουργεί μια θερμοστατική βαλβίδα;

Στο εσωτερικό της υπάρχει θερμοευαίσθητο στοιχείο, το οποίο αντιδρά στις μεταβολές της θερμοκρασίας του αναμεμειγμένου νερού.

Ανάλογα με την κατασκευή, το στοιχείο μπορεί να περιλαμβάνει ειδικό θερμοστατικό υλικό, όπως κερί.

Όταν η θερμοκρασία εξόδου αυξάνεται πάνω από την επιλεγμένη τιμή, ο μηχανισμός περιορίζει την παροχή ζεστού νερού ή μεταβάλλει την αναλογία ανάμειξης.

Όταν η θερμοκρασία μειώνεται, ο μηχανισμός επιτρέπει μεγαλύτερη συμμετοχή του ζεστού νερού.

Έτσι επιδιώκεται η διατήρηση σχετικά σταθερής θερμοκρασίας εξόδου.

Η ακρίβεια εξαρτάται από τις πιέσεις, τις θερμοκρασίες εισόδου, την παροχή και τις προδιαγραφές της βαλβίδας.

3. Γιατί χρησιμοποιείται στο ζεστό νερό χρήσης;

Το νερό που αποθηκεύεται σε ένα δοχείο μπορεί να βρίσκεται σε υψηλότερη θερμοκρασία από εκείνη που είναι κατάλληλη για άμεση χρήση.

Η θερμοστατική βαλβίδα επιτρέπει την ανάμειξη με κρύο νερό πριν από τη διανομή ή το σημείο κατανάλωσης.

Με αυτόν τον τρόπο μπορεί να συμβάλει:

• Στον έλεγχο της θερμοκρασίας παροχής.

• Στη μείωση του κινδύνου εγκαυμάτων.

• Στη βελτίωση της άνεσης.

• Στη σταθερότερη λειτουργία κατά τις μεταβολές των συνθηκών.

• Στην αξιοποίηση αποθηκευμένου ζεστού νερού υψηλότερης θερμοκρασίας, όπου επιτρέπεται από τη μελέτη.

Η πραγματική προστασία εξαρτάται από τον τύπο και τις πιστοποιημένες λειτουργίες της βαλβίδας.

4. Ποιες θερμοκρασίες χρησιμοποιούνται;

Η κατάλληλη θερμοκρασία εξόδου εξαρτάται από την εφαρμογή.

Σε ορισμένες οικιακές εφαρμογές συναντώνται ρυθμίσεις στην περιοχή των 40–45°C, αλλά δεν αποτελούν καθολική οδηγία.

Για ντους, νοσοκομεία, σχολεία ή άλλες εγκαταστάσεις μπορεί να ισχύουν διαφορετικά όρια και ειδικές απαιτήσεις προστασίας.

Η επιλογή πρέπει να βασίζεται:

• Στη χρήση του νερού.

• Στις ανάγκες των χρηστών.

• Στους ισχύοντες κανόνες ασφαλείας.

• Στις οδηγίες του κατασκευαστή.

• Στη συνολική στρατηγική ελέγχου της λεγεωνέλλας.

Η θερμοκρασία πρέπει να επαληθεύεται με κατάλληλο θερμόμετρο.

5. Παράδειγμα ανάμειξης ζεστού και κρύου νερού

Έστω ότι διαθέτουμε:

• Ζεστό νερό εισόδου: 60°C.

• Κρύο νερό εισόδου: 15°C.

• Επιθυμητή θερμοκρασία εξόδου: 40°C.

Με απλοποιημένο θερμικό ισοζύγιο, χωρίς απώλειες και με παρόμοιες θερμοφυσικές ιδιότητες, η αναλογία παροχών είναι:

Qζ / Qκ = (Tμ − Tκ) / (Tζ − Tμ)

όπου:

• Qζ: παροχή ζεστού νερού.

• Qκ: παροχή κρύου νερού.

• Tμ: θερμοκρασία ανάμειξης.

• Tκ: θερμοκρασία κρύου νερού.

• Tζ: θερμοκρασία ζεστού νερού.

Άρα:

Qζ / Qκ = (40 − 15) / (60 − 40)

Qζ / Qκ = 25 / 20 = 1,25.

Για συνολική παροχή 10 L/min, προκύπτουν περίπου:

• Ζεστό νερό: 5,56 L/min.

• Κρύο νερό: 4,44 L/min.

Το παράδειγμα δείχνει την αρχή της ανάμειξης. Η πραγματική λειτουργία εξαρτάται από τις υδραυλικές συνθήκες.

6. Πού τοποθετείται η θερμοστατική βαλβίδα;

Η θέση εγκατάστασης εξαρτάται από τη λειτουργία που θέλουμε να επιτύχουμε.

Κεντρική ανάμειξη

Η βαλβίδα τοποθετείται κοντά στην έξοδο του συστήματος παραγωγής ή αποθήκευσης ζεστού νερού.

Τοπική ανάμειξη

Η βαλβίδα τοποθετείται κοντά σε συγκεκριμένο σημείο κατανάλωσης ή ομάδα σημείων.

Η τοπική ανάμειξη μπορεί να προσφέρει πιο στοχευμένη προστασία από εγκαύματα, εφόσον χρησιμοποιείται κατάλληλη πιστοποιημένη διάταξη.

Η επιλογή μεταξύ κεντρικής και τοπικής ανάμειξης πρέπει να λαμβάνει υπόψη την υγιεινή του δικτύου και τις θερμοκρασίες διανομής.

7. Ποια είναι η σωστή σύνδεση;

Οι συνδέσεις επισημαίνονται συνήθως:

H — Ζεστό νερό

C — Κρύο νερό

MIX — Αναμεμειγμένο νερό

Η σωστή σύνδεση είναι κρίσιμη.

Η αντιστροφή των εισόδων μπορεί να προκαλέσει λανθασμένη ρύθμιση ή ασταθή λειτουργία.

Σε ορισμένα μοντέλα απαιτούνται:

• Φίλτρα.

• Αντεπίστροφες βαλβίδες.

• Βάνες απομόνωσης.

• Σημεία μέτρησης θερμοκρασίας.

Ακολουθούμε πάντοτε το διάγραμμα του κατασκευαστή.

8. Πώς ρυθμίζεται η θερμοκρασία εξόδου;

Οι ρυθμιζόμενες θερμοστατικές βαλβίδες διαθέτουν συνήθως κομβίο ή άλλο μηχανισμό ρύθμισης.

Μια γενική διαδικασία ελέγχου περιλαμβάνει:

1. Επιβεβαίωση σωστής σύνδεσης H, C και MIX.

2. Έλεγχο των πιέσεων εισόδου.

3. Επιβεβαίωση ότι οι θερμοκρασίες εισόδου βρίσκονται στα επιτρεπόμενα όρια.

4. Δημιουργία κατάλληλης παροχής σύμφωνα με τις οδηγίες.

5. Σταδιακή ρύθμιση.

6. Μέτρηση της θερμοκρασίας εξόδου με αξιόπιστο θερμόμετρο.

7. Έλεγχο σταθερότητας κατά τις μεταβολές της κατανάλωσης.

Δεν βασιζόμαστε αποκλειστικά στις ενδείξεις του κομβίου.

Η ρύθμιση πρέπει να επαληθεύεται στην πραγματική εγκατάσταση.

9. Τι συμβαίνει όταν αλλάζει η πίεση του κρύου νερού;

Η θερμοστατική βαλβίδα προσπαθεί να αντισταθμίσει μεταβολές στις συνθήκες τροφοδοσίας.

Εάν μειωθεί η πίεση ή η παροχή κρύου νερού, η βαλβίδα μπορεί να περιορίσει τη συμμετοχή του ζεστού νερού.

Ωστόσο, η δυνατότητα αντιστάθμισης έχει όρια.

Μεγάλες διαφορές πίεσης, ανεπαρκής παροχή ή λειτουργία εκτός προδιαγραφών μπορεί να προκαλέσουν αποκλίσεις θερμοκρασίας.

Για αυτό πρέπει να εξετάζονται τα επιτρεπόμενα όρια διαφορικής πίεσης και η ελάχιστη παροχή λειτουργίας.

10. Τι είναι η προστασία από εγκαύματα;

Το νερό υψηλής θερμοκρασίας μπορεί να προκαλέσει εγκαύματα, ιδιαίτερα σε παιδιά, ηλικιωμένους και ευάλωτους χρήστες.

Ορισμένες πιστοποιημένες θερμοστατικές βαλβίδες διαθέτουν λειτουργία ασφαλείας που περιορίζει ή διακόπτει τη ροή ζεστού νερού όταν διακοπεί η παροχή κρύου νερού, υπό συγκεκριμένες συνθήκες δοκιμής.

Αυτή η λειτουργία δεν πρέπει να θεωρείται δεδομένη σε κάθε βαλβίδα.

Η επιλογή πρέπει να βασίζεται σε κατάλληλη πιστοποίηση και τεχνικά χαρακτηριστικά.

Ειδικά σε εγκαταστάσεις υψηλού κινδύνου απαιτούνται κατάλληλες διατάξεις προστασίας κοντά στα σημεία χρήσης.

11. Θερμοστατική βαλβίδα και λεγεωνέλλα

Η λεγεωνέλλα είναι βακτήριο που μπορεί να αναπτυχθεί σε υδάτινα συστήματα υπό ευνοϊκές συνθήκες.

Η διαχείριση του κινδύνου περιλαμβάνει, μεταξύ άλλων, έλεγχο θερμοκρασίας, αποφυγή στάσιμου νερού, συντήρηση και κατάλληλο σχεδιασμό.

Η θερμοστατική ανάμειξη δημιουργεί μια σημαντική σχεδιαστική πρόκληση:

Το ζεστό νερό μπορεί να χρειάζεται να αποθηκεύεται και να διανέμεται σε θερμοκρασίες που υποστηρίζουν τη στρατηγική υγιεινής του δικτύου, ενώ στο σημείο χρήσης απαιτείται χαμηλότερη θερμοκρασία για προστασία από εγκαύματα.

Η τοπική θερμοστατική ανάμειξη μπορεί να αποτελέσει μέρος αυτής της στρατηγικής.

Ωστόσο, η θερμοστατική βαλβίδα δεν απολυμαίνει το νερό και δεν εξαλείφει από μόνη της τον κίνδυνο λεγεωνέλλας.

Η εγκατάσταση πρέπει να ακολουθεί τεκμηριωμένο πρόγραμμα ελέγχου κινδύνου.

12. Κεντρική ή τοπική θερμοστατική ανάμειξη;

Κεντρική ανάμειξη

Μπορεί να εξυπηρετεί πολλά σημεία κατανάλωσης με κοινή θερμοκρασία εξόδου.

Πλεονεκτήματα:

• Κεντρικός έλεγχος.

• Μικρότερος αριθμός βαλβίδων.

• Ευκολότερη πρόσβαση σε ορισμένες εγκαταστάσεις.

Περιορισμοί:

• Η θερμοκρασία σε απομακρυσμένα σημεία μπορεί να επηρεάζεται από απώλειες.

• Χρειάζεται ιδιαίτερη αξιολόγηση της υγιεινής του δικτύου.

Τοπική ανάμειξη

Εξυπηρετεί συγκεκριμένο σημείο ή μικρή ομάδα σημείων.

Πλεονεκτήματα:

• Στοχευμένος έλεγχος θερμοκρασίας.

• Δυνατότητα ειδικής προστασίας στο σημείο χρήσης.

Περιορισμοί:

• Περισσότερα εξαρτήματα.

• Ανάγκη τακτικού ελέγχου και συντήρησης.

Δεν υπάρχει μία διάταξη κατάλληλη για όλες τις εγκαταστάσεις.

13. Πώς επιλέγουμε σωστή θερμοστατική βαλβίδα;

Η επιλογή πρέπει να βασίζεται σε:

• Εύρος θερμοκρασίας ζεστού νερού.

• Θερμοκρασία κρύου νερού.

• Επιθυμητή θερμοκρασία ανάμειξης.

• Ελάχιστη και μέγιστη παροχή.

• Διαθέσιμη πίεση.

• Επιτρεπόμενη διαφορά πίεσης εισόδων.

• Υδραυλική αντίσταση.

• Απαιτήσεις προστασίας από εγκαύματα.

• Καταλληλότητα για πόσιμο νερό.

• Προδιαγραφές συντήρησης.

Η διάμετρος σύνδεσης δεν αρκεί για τη διαστασιολόγηση.

Χρειάζεται έλεγχος της καμπύλης παροχής και των χαρακτηριστικών λειτουργίας.

14. Γιατί η θερμοκρασία εξόδου δεν είναι σταθερή;

Πιθανές αιτίες:

• Μεγάλες μεταβολές πίεσης.

• Χαμηλή παροχή κάτω από το ελάχιστο όριο λειτουργίας.

• Ανεπαρκής θερμοκρασία ζεστού νερού.

• Μεταβολές θερμοκρασίας κρύου νερού.

• Επικαθίσεις στον μηχανισμό.

• Φθορά θερμοστατικού στοιχείου.

• Ακατάλληλη διαστασιολόγηση.

Για τη διάγνωση χρειάζονται μετρήσεις θερμοκρασίας και πίεσης στις εισόδους και στην έξοδο.

15. Γιατί βγαίνει μόνο κρύο ή χλιαρό νερό;

Η αιτία δεν είναι πάντοτε η θερμοστατική βαλβίδα.

Πρέπει να εξεταστούν:

• Η πραγματική θερμοκρασία ζεστού νερού εισόδου.

• Η λειτουργία του θερμοσίφωνα ή λέβητα.

• Η σωστή σύνδεση H και C.

• Πιθανή απόφραξη φίλτρου.

• Η πίεση εισόδου.

• Η κατάσταση του θερμοστατικού στοιχείου.

Εάν το ζεστό νερό εισόδου δεν έχει επαρκή θερμοκρασία, η βαλβίδα δεν μπορεί να παράγει υψηλότερη θερμοκρασία εξόδου.

Η βαλβίδα αναμειγνύει νερό — δεν το θερμαίνει.

16. Γιατί μειώνεται η παροχή νερού;

Η μειωμένη παροχή μπορεί να οφείλεται σε:

• Φραγμένα φίλτρα.

• Επικαθίσεις αλάτων.

• Ακατάλληλο μέγεθος βαλβίδας.

• Μεγάλη πτώση πίεσης.

• Μερικό μπλοκάρισμα του μηχανισμού.

• Ανεπαρκή πίεση τροφοδοσίας.

Η επιλογή μεγαλύτερης βαλβίδας δεν αποτελεί πάντοτε σωστή λύση.

Πρέπει να εξετάζεται και η ελάχιστη απαιτούμενη παροχή για σταθερό θερμοστατικό έλεγχο.

17. Συντήρηση θερμοστατικής βαλβίδας

Η συντήρηση εξαρτάται από τις οδηγίες του κατασκευαστή και την ποιότητα του νερού.

Μπορεί να περιλαμβάνει:

• Έλεγχο θερμοκρασίας εξόδου.

• Έλεγχο λειτουργίας σε μεταβολές παροχής.

• Καθαρισμό φίλτρων.

• Επιθεώρηση αντεπίστροφων βαλβίδων.

• Έλεγχο επικαθίσεων.

• Αντικατάσταση θερμοστατικού φυσιγγίου, όπου προβλέπεται.

Σε εγκαταστάσεις υψηλού κινδύνου μπορεί να απαιτείται ειδικό πρόγραμμα δοκιμών και καταγραφής αποτελεσμάτων.

18. Πίνακας συχνών βλαβών

19. Συχνά λάθη εγκατάστασης

Αντιστροφή ζεστής και κρύας εισόδου

Μπορεί να επηρεάσει σοβαρά τη λειτουργία.

Ρύθμιση χωρίς θερμόμετρο

Δεν επιτρέπει επαλήθευση της πραγματικής θερμοκρασίας.

Παράβλεψη ελάχιστης παροχής

Μπορεί να προκαλέσει αστάθεια ελέγχου.

Ακατάλληλες πιέσεις εισόδου

Μπορεί να υπερβαίνουν τα όρια λειτουργίας της βαλβίδας.

Έλλειψη προβλεπόμενων αντεπίστροφων

Μπορεί να επιτρέψει ανεπιθύμητη μεταφορά νερού μεταξύ των γραμμών.

Παράβλεψη κινδύνου λεγεωνέλλας

Η θερμοκρασία ανάμειξης πρέπει να εντάσσεται στη συνολική στρατηγική υγιεινής.

Επιλογή χωρίς απαιτούμενη πιστοποίηση

Μια γενική βαλβίδα ανάμειξης δεν παρέχει απαραίτητα τις ίδιες λειτουργίες προστασίας από εγκαύματα με μια πιστοποιημένη TMV για συγκεκριμένη χρήση.

20. Συχνές ερωτήσεις

Τι κάνει η θερμοστατική βαλβίδα ανάμειξης;

Αναμειγνύει ζεστό και κρύο νερό και προσπαθεί να διατηρεί τη θερμοκρασία εξόδου κοντά στην επιλεγμένη τιμή.

Μπορώ να ρυθμίσω την έξοδο στους 40°C;

Εφόσον το επιτρέπει η βαλβίδα και η συγκεκριμένη εφαρμογή, μπορεί να επιλεγεί αυτή η τιμή. Απαιτείται επαλήθευση με θερμόμετρο και έλεγχος των απαιτήσεων ασφαλείας.

Χρειάζεται θερμοστατική βαλβίδα σε κάθε θερμοσίφωνα;

Η ανάγκη εξαρτάται από τη σχεδίαση, τη θερμοκρασία αποθήκευσης, τις απαιτήσεις προστασίας και τις οδηγίες του κατασκευαστή.

Μειώνει την κατανάλωση ενέργειας;

Δεν παράγει από μόνη της εξοικονόμηση. Μπορεί να επηρεάσει τη χρήση αποθηκευμένου ζεστού νερού και την κατανάλωση, αλλά το αποτέλεσμα εξαρτάται από το σύστημα και τη συμπεριφορά των χρηστών.

Προστατεύει από τη λεγεωνέλλα;

Όχι από μόνη της. Αποτελεί εξάρτημα ελέγχου θερμοκρασίας, όχι μέσο απολύμανσης.

Γιατί αλλάζει η θερμοκρασία όταν ανοίγει άλλη βρύση;

Μπορεί να μεταβάλλονται οι πιέσεις και οι παροχές στις εισόδους. Η βαλβίδα αντισταθμίζει αυτές τις μεταβολές μόνο εντός των προδιαγραφών της.

Είναι ίδια με μια τρίοδη βαλβίδα θέρμανσης;

Όχι απαραίτητα. Μια θερμοστατική βαλβίδα ζεστού νερού χρήσης σχεδιάζεται για συγκεκριμένες συνθήκες και απαιτήσεις ασφαλείας. Οι τρίοδες βαλβίδες θέρμανσης μπορεί να έχουν διαφορετικό σκοπό και χαρακτηριστικά.

Συμπέρασμα

Η θερμοστατική βαλβίδα ανάμειξης είναι σημαντικό εξάρτημα για τον έλεγχο της θερμοκρασίας στο ζεστό νερό χρήσης.

Ο μηχανισμός της μεταβάλλει αυτόματα την αναλογία ζεστού και κρύου νερού, επιδιώκοντας σταθερή θερμοκρασία εξόδου.

Για αξιόπιστη λειτουργία απαιτούνται σωστή διαστασιολόγηση, κατάλληλες πιέσεις, επαρκής παροχή, σωστή σύνδεση και έλεγχος της πραγματικής θερμοκρασίας.

Η προστασία από εγκαύματα και ο έλεγχος της λεγεωνέλλας πρέπει να εξετάζονται συνδυαστικά, με βάση τις ανάγκες της εγκατάστασης.

Η σωστά επιλεγμένη θερμοστατική βαλβίδα δεν είναι απλώς ένα εξάρτημα άνεσης, αλλά μέρος της συνολικής στρατηγικής ασφαλούς διαχείρισης του ζεστού νερού χρήσης.

Τεχνικές πηγές και περαιτέρω ανάγνωση

• EN 1111: Sanitary tapware — Thermostatic mixing valves (PN 10) — General technical specification.

• EN 1287: Sanitary tapware — Low pressure thermostatic mixing valves — General technical specifications.

• EN 806: Specifications for installations inside buildings conveying water for human consumption.

• EN 1717: Protection against pollution of potable water in water installations.

• WHO: https://www.who.int/ — τεχνικές πληροφορίες για τη λεγεωνέλλα και την ασφάλεια του νερού.

• CEN-CENELEC: https://www.cencenelec.eu/

• Caleffi: https://www.caleffi.com/ — τεχνικά εγχειρίδια θερμοστατικών βαλβίδων.

Οι απαιτήσεις πιστοποίησης και τα εφαρμοστέα πρότυπα εξαρτώνται από τον τύπο της βαλβίδας και τη χρήση της.

Σημείωση ασφαλείας: Η εσφαλμένη ρύθμιση μπορεί να προκαλέσει εγκαύματα. Η εγκατάσταση, η αρχική ρύθμιση και οι δοκιμές ασφαλείας πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή.

Thermosphere.gr — Τεχνική γνώση για την ύδρευση και τη θέρμανση.
