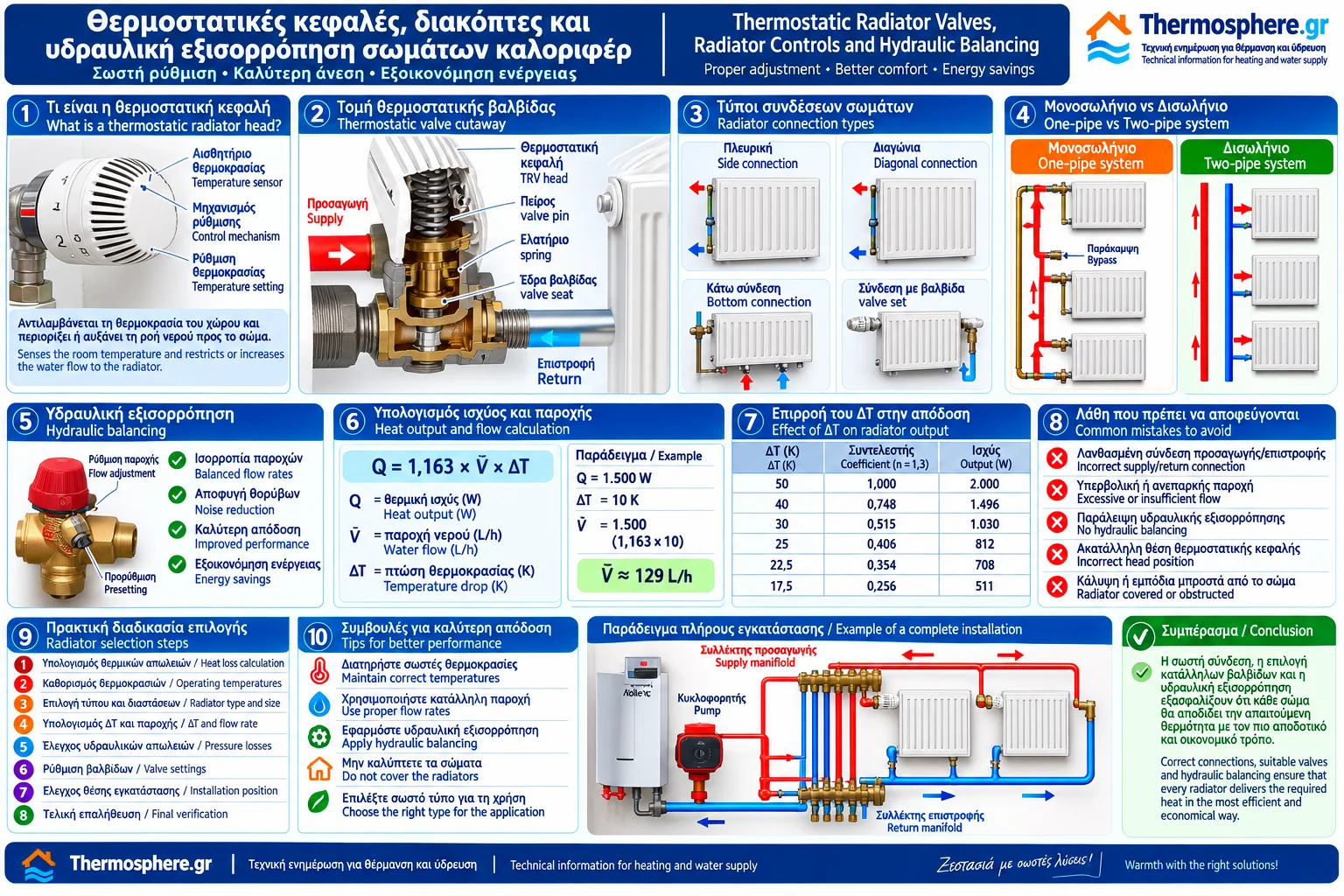

Θερμοστατικές κεφαλές, διακόπτες και υδραυλική εξισορρόπηση σωμάτων καλοριφέρ

Η σωστή λειτουργία ενός θερμαντικού σώματος δεν εξαρτάται μόνο από το μέγεθος και τη θερμική του ισχύ. Εξίσου σημαντική είναι η ποσότητα νερού που κυκλοφορεί μέσα από αυτό και ο τρόπος με τον οποίο ελέγχεται η θερμοκρασία του χώρου.

Οι θερμοστατικές κεφαλές, οι βαλβίδες προσαγωγής και επιστροφής και τα εξαρτήματα υδραυλικής εξισορρόπησης αποτελούν βασικά στοιχεία μιας αποδοτικής εγκατάστασης.

Με κατάλληλη επιλογή και ρύθμιση, επιτρέπουν καλύτερο έλεγχο της θερμοκρασίας, περιορίζουν την ανεπιθύμητη υπερθέρμανση και βοηθούν στην ορθολογική κατανομή του νερού στα θερμαντικά σώματα.

1. Τι είναι η θερμοστατική κεφαλή καλοριφέρ;

Η θερμοστατική κεφαλή είναι ένας μηχανισμός που ρυθμίζει τη ροή του ζεστού νερού προς το σώμα ανάλογα με τη θερμοκρασία που αντιλαμβάνεται στον χώρο.

Τοποθετείται επάνω σε συμβατό σώμα θερμοστατικής βαλβίδας.

Η κεφαλή δεν θερμαίνει το νερό και δεν ελέγχει απαραίτητα απευθείας τον λέβητα ή την αντλία θερμότητας.

Η βασική της λειτουργία είναι η τοπική ρύθμιση της θερμικής απόδοσης του σώματος μέσω της παροχής νερού.

2. Πώς λειτουργεί μια μηχανική θερμοστατική κεφαλή;

Μια συνηθισμένη μηχανική θερμοστατική κεφαλή περιλαμβάνει θερμοευαίσθητο στοιχείο, μηχανισμό μετάδοσης κίνησης και ρυθμιστικό επιλογής θερμοκρασίας.

Το θερμοευαίσθητο στοιχείο μπορεί να περιέχει υγρό, αέριο ή άλλο κατάλληλο υλικό.

Όταν αυξάνεται η θερμοκρασία γύρω από την κεφαλή, το στοιχείο μεταβάλλει τον όγκο ή τη μηχανική του κατάσταση και μετακινεί τον μηχανισμό της βαλβίδας.

Η βαλβίδα περιορίζει σταδιακά τη ροή νερού.

Όταν η θερμοκρασία μειωθεί, ο μηχανισμός επιτρέπει μεγαλύτερο άνοιγμα.

Η λειτουργία είναι αναλογική σε πολλές μηχανικές κατασκευές: η βαλβίδα μπορεί να παραμένει μερικώς ανοικτή και δεν λειτουργεί υποχρεωτικά μόνο σε δύο καταστάσεις.

3. Θερμοστατική κεφαλή και θερμοστατική βαλβίδα: Ποια είναι η διαφορά;

Οι δύο όροι συχνά συγχέονται.

Θερμοστατική κεφαλή: Είναι το εξάρτημα που αντιλαμβάνεται τη θερμοκρασία και δημιουργεί τη μηχανική εντολή ρύθμισης.

Σώμα θερμοστατικής βαλβίδας: Είναι το υδραυλικό εξάρτημα που βρίσκεται στη σωλήνωση και μεταβάλλει τη διατομή ροής του νερού.

Τα δύο εξαρτήματα συνεργάζονται, αλλά δεν είναι το ίδιο πράγμα.

Η συμβατότητα σύνδεσης πρέπει να επιβεβαιώνεται από τον κατασκευαστή.

4. Τι σημαίνουν οι αριθμοί στη θερμοστατική κεφαλή;

Πολλές θερμοστατικές κεφαλές διαθέτουν κλίμακα με αριθμούς, όπως 1 έως 5.

Οι αριθμοί αντιστοιχούν σε ενδεικτικές θερμοκρασίες ρύθμισης και όχι σε ποσοστό ανοίγματος της βαλβίδας.

Για παράδειγμα, η θέση 3 μπορεί σε ένα συγκεκριμένο μοντέλο να αντιστοιχεί περίπου στους 20°C.

Ωστόσο, οι πραγματικές τιμές εξαρτώνται από τον κατασκευαστή και το μοντέλο.

Η θέση 5 δεν σημαίνει ότι το σώμα θα θερμάνει τον χώρο γρηγορότερα από όσο επιτρέπει η διαθέσιμη θερμική ισχύς.

Απλώς επιλέγει υψηλότερο σημείο ρύθμισης, εφόσον το συγκεκριμένο μοντέλο λειτουργεί με αυτόν τον τρόπο.

5. Θερμοστατική κεφαλή και θερμοστάτης χώρου

Η θερμοστατική κεφαλή ελέγχει την παροχή σε ένα συγκεκριμένο σώμα.

Ο θερμοστάτης χώρου συνήθως συμμετέχει στον έλεγχο της ζήτησης θέρμανσης της εγκατάστασης ή μιας ζώνης.

Εάν ένας θερμοστάτης χώρου διακόψει τη ζήτηση προς την πηγή θερμότητας, η θερμοστατική κεφαλή δεν μπορεί από μόνη της να εξασφαλίσει θέρμανση.

Αντίστοιχα, εάν η κεφαλή περιορίσει τη ροή, το σώμα μπορεί να αποδίδει λιγότερη θερμότητα ακόμη και όταν υπάρχει ενεργή ζήτηση θέρμανσης.

Η συνεργασία των δύο συστημάτων πρέπει να εξετάζεται κατά τον σχεδιασμό των αυτοματισμών.

6. Πού πρέπει να τοποθετείται η θερμοστατική κεφαλή;

Η θέση εγκατάστασης επηρεάζει τη σωστή μέτρηση θερμοκρασίας.

Μια μηχανική κεφαλή πρέπει να τοποθετείται σύμφωνα με τις οδηγίες του κατασκευαστή.

Σε πολλές κατασκευές προτιμάται οριζόντια τοποθέτηση, ώστε η θερμότητα από τη βαλβίδα και τον σωλήνα να μην επηρεάζει υπερβολικά το αισθητήριο.

Προβλήματα μπορεί να δημιουργηθούν όταν η κεφαλή βρίσκεται:

• Πίσω από βαριά κουρτίνα.

• Μέσα σε κλειστό διακοσμητικό κάλυμμα.

• Πολύ κοντά σε άλλη πηγή θερμότητας.

• Σε θέση με ανεπαρκή κυκλοφορία αέρα.

• Εκτεθειμένη σε άμεση ηλιακή ακτινοβολία.

Σε τέτοιες περιπτώσεις μπορεί να απαιτείται κεφαλή με απομακρυσμένο αισθητήριο.

7. Ηλεκτρονικές και έξυπνες θερμοστατικές κεφαλές

Οι ηλεκτρονικές κεφαλές χρησιμοποιούν αισθητήρια θερμοκρασίας, ηλεκτρονικό ελεγκτή και μηχανισμό κίνησης της βαλβίδας.

Ανάλογα με το μοντέλο, μπορεί να διαθέτουν:

• Προγραμματισμό ωραρίων.

• Ψηφιακή ένδειξη θερμοκρασίας.

• Ασύρματη επικοινωνία.

• Απομακρυσμένο έλεγχο.

• Λειτουργία ανίχνευσης ανοικτού παραθύρου.

• Ενσωμάτωση σε σύστημα αυτοματισμού κατοικίας.

Οι δυνατότητες διαφέρουν σημαντικά μεταξύ προϊόντων.

Η χρήση έξυπνης κεφαλής δεν εξασφαλίζει από μόνη της χαμηλότερη κατανάλωση. Το αποτέλεσμα εξαρτάται από τη σωστή ρύθμιση, το πρόγραμμα θέρμανσης και τη συνολική εγκατάσταση.

8. Τι είναι ο διακόπτης καλοριφέρ;

Ο διακόπτης καλοριφέρ είναι ένα εξάρτημα που επιτρέπει τη ρύθμιση ή τη διακοπή της ροής νερού.

Μπορεί να είναι:

• Χειροκίνητος διακόπτης.

• Θερμοστατική βαλβίδα.

• Ειδική βαλβίδα μονοσωλήνιου.

• Βαλβίδα ενσωματωμένη σε σώμα πάνελ.

• Συνδυασμένο εξάρτημα κάτω σύνδεσης.

Ο σωστός τύπος εξαρτάται από τη συνδεσμολογία του σώματος και την αρχιτεκτονική του δικτύου.

9. Τι είναι η βαλβίδα επιστροφής (lockshield);

Η βαλβίδα επιστροφής τοποθετείται συνήθως στην επιστροφή ενός θερμαντικού σώματος.

Ανάλογα με την κατασκευή, μπορεί να επιτρέπει:

• Απομόνωση του σώματος.

• Περιορισμό της παροχής.

• Βασική υδραυλική ρύθμιση.

Σε ορισμένες εγκαταστάσεις χρησιμοποιείται για την εξισορρόπηση της ροής.

Δεν διαθέτουν όμως όλες οι βαλβίδες επιστροφής βαθμονομημένη δυνατότητα μέτρησης παροχής.

Επομένως, η ακριβής ρύθμιση πρέπει να βασίζεται στα τεχνικά χαρακτηριστικά του συγκεκριμένου εξαρτήματος.

10. Τι είναι η προρύθμιση θερμοστατικής βαλβίδας;

Η προρύθμιση είναι ένας μηχανικός περιορισμός της μέγιστης παροχής που μπορεί να περάσει από τη βαλβίδα υπό συγκεκριμένες υδραυλικές συνθήκες.

Πολλές σύγχρονες θερμοστατικές βαλβίδες διαθέτουν αριθμημένες θέσεις προρύθμισης.

Η προρύθμιση δεν είναι η ίδια ρύθμιση με τη θερμοκρασία της κεφαλής.

Η κεφαλή επιλέγει τη θερμοκρασία ελέγχου. Η προρύθμιση καθορίζει τα υδραυλικά χαρακτηριστικά του διαθέσιμου ανοίγματος.

Με αυτόν τον τρόπο μπορεί να περιοριστεί η υπερβολική παροχή σε κλάδους μικρής αντίστασης.

11. Τι σημαίνει Kv και Kvs μιας βαλβίδας;

Ο συντελεστής Kv περιγράφει την υδραυλική ικανότητα διέλευσης μιας βαλβίδας σε συγκεκριμένη θέση.

Για νερό, σε συνηθισμένες συνθήκες αναφοράς, η σχέση μπορεί να γραφτεί προσεγγιστικά:

V̇ = Kv × √Δp

Όπου:

• V̇: παροχή σε m³/h.

• Kv: συντελεστής παροχής σε m³/h για διαφορά πίεσης 1 bar.

• Δp: διαφορά πίεσης σε bar.

Το Kvs είναι ο συντελεστής παροχής της βαλβίδας στην πλήρως ανοικτή θέση, σύμφωνα με τον ορισμό και τις συνθήκες δοκιμής του κατασκευαστή.

Για ακριβείς υπολογισμούς χρησιμοποιούνται τα διαγράμματα και τα δεδομένα του συγκεκριμένου προϊόντος.

12. Παράδειγμα υπολογισμού απαιτούμενης παροχής

Έστω σώμα που πρέπει να αποδώσει:

1.500 W

Με σχεδιασμένη πτώση θερμοκρασίας νερού:

10 K

Για νερό σε συνηθισμένες θερμοκρασίες θέρμανσης χρησιμοποιούμε προσεγγιστικά:

Q(W) ≈ 1,163 × V̇(L/h) × ΔTνερού(K)

Άρα:

V̇ = 1.500 / (1,163 × 10)

V̇ ≈ 129 L/h

ή:

0,129 m³/h

Αυτή είναι η απαιτούμενη παροχή σχεδιασμού για το συγκεκριμένο θερμικό φορτίο και τη συγκεκριμένη πτώση θερμοκρασίας.

13. Παράδειγμα επιλογής Kv

Ας υποθέσουμε ότι η διαθέσιμη διαφορική πίεση επάνω στη βαλβίδα, στο σημείο σχεδιασμού, είναι:

10 kPa = 0,1 bar

Η απαιτούμενη παροχή είναι:

0,129 m³/h

Από τη σχέση:

Kv = V̇ / √Δp

προκύπτει:

Kv = 0,129 / √0,1

Kv ≈ 0,41

Άρα απαιτείται μια ρύθμιση βαλβίδας με κατάλληλο συντελεστή Kv περίπου 0,41 για τις συγκεκριμένες παραδοχές.

Η τελική επιλογή πρέπει να ελέγχεται στον πίνακα προρυθμίσεων του κατασκευαστή.

Η διαφορική πίεση των 10 kPa αποτελεί υποθετική τιμή του παραδείγματος και δεν είναι καθολική τιμή σχεδιασμού.

14. Τι είναι η υδραυλική εξισορρόπηση;

Η υδραυλική εξισορρόπηση είναι η διαδικασία με την οποία ρυθμίζονται οι παροχές στα κυκλώματα θέρμανσης ώστε να καλύπτονται οι απαιτήσεις σχεδιασμού.

Χωρίς εξισορρόπηση, το νερό μπορεί να κατανέμεται ανομοιόμορφα.

Οι κλάδοι με μικρότερη υδραυλική αντίσταση μπορεί να λαμβάνουν μεγαλύτερη παροχή από την απαιτούμενη.

Αντίθετα, απομακρυσμένα σώματα μπορεί να υποτροφοδοτούνται.

Η εξισορρόπηση δεν σημαίνει ότι όλα τα σώματα πρέπει να έχουν την ίδια παροχή.

Σημαίνει ότι κάθε σώμα πρέπει να λαμβάνει την παροχή που αντιστοιχεί στη δική του θερμική απαίτηση και στις συνθήκες λειτουργίας.

15. Στατική και δυναμική υδραυλική εξισορρόπηση

Στατική εξισορρόπηση

Πραγματοποιείται με ρυθμίσεις σε βαλβίδες ή άλλα εξαρτήματα, βάσει συγκεκριμένων συνθηκών σχεδιασμού.

Οι ρυθμίσεις δεν μεταβάλλονται αυτόματα όταν αλλάζουν οι συνθήκες λειτουργίας.

Δυναμική εξισορρόπηση

Χρησιμοποιεί εξαρτήματα που μπορούν να περιορίζουν ή να ελέγχουν την παροχή ή τη διαφορική πίεση όταν μεταβάλλονται οι υδραυλικές συνθήκες.

Παραδείγματα είναι:

• Βαλβίδες ανεξάρτητες από την πίεση, όπου είναι κατάλληλες.

• Αυτόματοι περιοριστές παροχής.

• Ρυθμιστές διαφορικής πίεσης.

Η επιλογή εξαρτάται από το μέγεθος και τη συμπεριφορά του δικτύου.

16. Τι συμβαίνει όταν κλείνουν οι θερμοστατικές κεφαλές;

Σε ένα δισωλήνιο δίκτυο μεταβλητής παροχής, όταν κλείνουν θερμοστατικές βαλβίδες, μειώνεται η συνολική παροχή που ζητούν οι κλάδοι.

Η διαφορική πίεση σε άλλες βαλβίδες μπορεί να μεταβληθεί, ανάλογα με τον κυκλοφορητή και το δίκτυο.

Αυτό μπορεί να δημιουργήσει:

• Θορύβους στις βαλβίδες.

• Ασταθή ρύθμιση.

• Υπερβολική παροχή σε ανοικτούς κλάδους.

• Δυσμενή λειτουργία του κυκλοφορητή.

Κατάλληλος κυκλοφορητής μεταβλητών στροφών, έλεγχος διαφορικής πίεσης ή άλλες προβλεπόμενες υδραυλικές λύσεις μπορούν να αντιμετωπίσουν τέτοια προβλήματα.

Η σωστή επιλογή εξαρτάται από τη μελέτη.

17. Θερμοστατικές κεφαλές σε μονοσωλήνιο σύστημα

Σε μονοσωλήνια εγκατάσταση με βρόχο παράκαμψης πρέπει να χρησιμοποιούνται κατάλληλες βαλβίδες μονοσωλήνιου.

Η βαλβίδα πρέπει να επιτρέπει την προβλεπόμενη κυκλοφορία στον βρόχο, ακόμη και όταν περιορίζεται η παροχή προς το συγκεκριμένο σώμα.

Η αντικατάσταση μιας ειδικής βαλβίδας μονοσωλήνιου με ακατάλληλη κοινή βαλβίδα μπορεί να επηρεάσει τη λειτουργία των επόμενων σωμάτων.

Η επιλογή κεφαλής και βαλβίδας πρέπει να γίνεται με βάση τη συνδεσμολογία και τα χαρακτηριστικά του συστήματος.

18. Θερμοστατικές κεφαλές με αντλία θερμότητας

Σε εγκαταστάσεις με αντλία θερμότητας είναι σημαντικό να διασφαλίζεται η ελάχιστη απαιτούμενη παροχή νερού και, όπου προβλέπεται, ο ελάχιστος όγκος νερού του συστήματος.

Εάν πολλές θερμοστατικές βαλβίδες κλείσουν ταυτόχρονα, η συνολική παροχή μπορεί να μειωθεί.

Αυτό μπορεί να επηρεάσει τη λειτουργία της μονάδας, ανάλογα με τη σχεδίαση και τις προστασίες της.

Η λύση μπορεί να περιλαμβάνει κατάλληλη υδραυλική διάταξη, ελεγχόμενες ζώνες, διαφορική παράκαμψη ή άλλη μέθοδο που προβλέπεται από τη μελέτη.

Δεν απαιτείται υποχρεωτικά δοχείο αδρανείας σε κάθε εγκατάσταση.

19. Θερμοστατικές κεφαλές και λέβητας συμπύκνωσης

Οι θερμοστατικές κεφαλές μπορούν να μειώνουν την ανεπιθύμητη υπερθέρμανση επιμέρους χώρων.

Ωστόσο, ο λέβητας συμπύκνωσης λειτουργεί αποδοτικά όταν ο συνολικός έλεγχος της εγκατάστασης επιτρέπει κατάλληλες θερμοκρασίες προσαγωγής και επιστροφής.

Η χρήση θερμοστατικών κεφαλών πρέπει να συνδυάζεται με:

• Σωστή διαστασιολόγηση σωμάτων.

• Κατάλληλη αντιστάθμιση θερμοκρασίας, όπου εφαρμόζεται.

• Υδραυλική εξισορρόπηση.

• Συμβατή λειτουργία κυκλοφορητή.

• Τήρηση των απαιτήσεων ελάχιστης κυκλοφορίας του λέβητα.

Η υπερβολική στραγγαλιστική ρύθμιση δεν αποτελεί από μόνη της μέθοδο εξοικονόμησης ενέργειας.

20. Συνηθισμένα προβλήματα και βλάβες

Το σώμα δεν ζεσταίνεται

Πιθανές αιτίες:

• Η θερμοστατική κεφαλή έχει φτάσει στη θερμοκρασία ρύθμισης.

• Η βαλβίδα παραμένει κλειστή.

• Υπάρχει ανεπαρκής παροχή.

• Υπάρχει αέρας στο σώμα.

• Υπάρχει άλλη υδραυλική δυσλειτουργία.

Το σώμα παραμένει συνεχώς ζεστό

Πιθανές αιτίες:

• Λανθασμένη ρύθμιση κεφαλής.

• Κακή θέση αισθητηρίου.

• Μηχανικό πρόβλημα βαλβίδας.

• Ακατάλληλη σύνδεση.

Ακούγεται σφύριγμα

Μπορεί να σχετίζεται με υψηλή διαφορική πίεση σε μερικώς ανοικτή βαλβίδα.

Μερικά σώματα ζεσταίνουν περισσότερο από άλλα

Μπορεί να υπάρχει ανισορροπία παροχών, αλλά απαιτείται έλεγχος και άλλων πιθανών αιτιών.

Η διάγνωση δεν πρέπει να βασίζεται μόνο σε ένα σύμπτωμα.

21. Μπορεί να κολλήσει ο πείρος της θερμοστατικής βαλβίδας;

Σε ορισμένες μηχανικές βαλβίδες, ο κινητός πείρος μπορεί να παρουσιάσει δυσκολία κίνησης μετά από παρατεταμένη ακινησία.

Αυτό μπορεί να επηρεάσει το άνοιγμα και το κλείσιμο.

Η αφαίρεση της κεφαλής και ο έλεγχος του μηχανισμού πρέπει να γίνονται σύμφωνα με τις οδηγίες του κατασκευαστή.

Δεν πρέπει να χρησιμοποιείται υπερβολική δύναμη, να αφαιρούνται εξαρτήματα που συγκρατούν νερό υπό πίεση ή να πραγματοποιούνται παρεμβάσεις χωρίς κατάλληλη τεχνική γνώση.

22. Πρακτική διαδικασία υδραυλικής εξισορρόπησης

Μια τεχνικά σωστή διαδικασία περιλαμβάνει:

1. Καταγραφή όλων των θερμαντικών σωμάτων.

2. Προσδιορισμό θερμικής απαίτησης κάθε χώρου.

3. Καθορισμό θερμοκρασιών προσαγωγής και επιστροφής.

4. Υπολογισμό απαιτούμενης παροχής κάθε σώματος.

5. Έλεγχο χαρακτηριστικών βαλβίδων.

6. Υπολογισμό διαθέσιμης διαφορικής πίεσης.

7. Επιλογή κατάλληλων προρυθμίσεων.

8. Έλεγχο ρυθμίσεων κυκλοφορητή.

9. Θέση σε λειτουργία και έλεγχο παροχών.

10. Επαλήθευση λειτουργίας σε διαφορετικές συνθήκες ζήτησης.

11. Καταγραφή τελικών ρυθμίσεων.

Η εξισορρόπηση πρέπει να γίνεται από κατάλληλα εκπαιδευμένο τεχνικό με τα απαραίτητα στοιχεία και όργανα, όπου απαιτούνται.

23. Συχνές ερωτήσεις

Αν ανοίξω τη θερμοστατική κεφαλή στο 5, θα ζεσταθεί πιο γρήγορα το δωμάτιο;

Συνήθως όχι, εφόσον η βαλβίδα είναι ήδη αρκετά ανοικτή και το σώμα λειτουργεί στη μέγιστη διαθέσιμη απόδοσή του. Η υψηλότερη θέση κυρίως αυξάνει την επιλεγμένη θερμοκρασία.

Πρέπει όλα τα σώματα να έχουν την ίδια προρύθμιση;

Όχι. Η προρύθμιση εξαρτάται από την απαιτούμενη παροχή και τη διαθέσιμη διαφορική πίεση κάθε κλάδου.

Χρειάζεται θερμοστατική κεφαλή σε κάθε σώμα;

Όχι απαραίτητα. Η επιλογή εξαρτάται από τη μελέτη ελέγχου της εγκατάστασης και τις απαιτήσεις ελάχιστης κυκλοφορίας.

Μπορώ να τοποθετήσω οποιαδήποτε κεφαλή σε οποιαδήποτε βαλβίδα;

Όχι. Απαιτείται μηχανική και λειτουργική συμβατότητα.

Η υδραυλική εξισορρόπηση μειώνει πάντα την κατανάλωση;

Μπορεί να βελτιώσει τη λειτουργία και να περιορίσει προβλήματα υπερπαροχής, αλλά το πραγματικό ενεργειακό όφελος εξαρτάται από την αρχική κατάσταση και τη συνολική ρύθμιση της εγκατάστασης.

Συμπέρασμα

Οι θερμοστατικές κεφαλές ελέγχουν τοπικά τη θερμοκρασία περιορίζοντας ή αυξάνοντας την παροχή νερού προς τα θερμαντικά σώματα.

Οι βαλβίδες προσαγωγής και επιστροφής, οι προρυθμίσεις και τα εξαρτήματα διαφορικής πίεσης επιτρέπουν την υδραυλική προσαρμογή του δικτύου.

Η υδραυλική εξισορρόπηση εξασφαλίζει ότι κάθε σώμα λαμβάνει την κατάλληλη παροχή για τη θερμική απαίτηση του χώρου.

Η θερμοστατική κεφαλή ελέγχει τη θερμοκρασία. Η υδραυλική εξισορρόπηση εξασφαλίζει τη σωστή κατανομή νερού. Για αποδοτική λειτουργία χρειάζονται και τα δύο, όπου προβλέπονται από τη μελέτη.

Το άρθρο έχει ενημερωτικό χαρακτήρα. Η επιλογή και η ρύθμιση βαλβίδων πρέπει να πραγματοποιούνται σύμφωνα με τη μελέτη και τις οδηγίες των κατασκευαστών.
