# Συστήματα Τροφοδοσίας Νερού Ατμολεβήτων: Αντλίες, Απαερωτές, Έλεγχος Στάθμης και Ποιότητα Νερού

## Εισαγωγή

Το σύστημα τροφοδοσίας νερού αποτελεί ένα από τα σημαντικότερα βοηθητικά συστήματα ενός βιομηχανικού ατμολέβητα.

Κατά την παραγωγή ατμού, μέρος του νερού μετατρέπεται σε ατμό και απομακρύνεται από τον λέβητα. Η ποσότητα αυτή πρέπει να αναπληρώνεται με νερό κατάλληλης ποιότητας και με ελεγχόμενη παροχή.

Η ανεπαρκής τροφοδοσία μπορεί να προκαλέσει επικίνδυνη πτώση της στάθμης, ενώ η κακή ποιότητα νερού μπορεί να οδηγήσει σε επικαθίσεις, διάβρωση και μειωμένη απόδοση.

Ένα ολοκληρωμένο σύστημα περιλαμβάνει συνήθως διαχείριση συμπυκνωμάτων, προσθήκη νερού αναπλήρωσης, επεξεργασία νερού, δεξαμενή ή απαερωτή, αντλίες τροφοδοσίας και αυτοματισμούς ελέγχου.

## 1. Ο ρόλος του νερού τροφοδοσίας

Το νερό τροφοδοσίας αναπληρώνει το νερό που απομακρύνεται από τον λέβητα μέσω της παραγωγής ατμού και της απομάστευσης.

Πρέπει να παρέχεται στην απαιτούμενη πίεση, θερμοκρασία, παροχή και ποιότητα.

Η συνεχής διαθεσιμότητα νερού είναι απαραίτητη για τη σταθερή λειτουργία του συστήματος.

Ο σχεδιασμός δεν βασίζεται μόνο στην ονομαστική παραγωγή ατμού αλλά και στις πραγματικές συνθήκες λειτουργίας και στις προβλεπόμενες απώλειες.

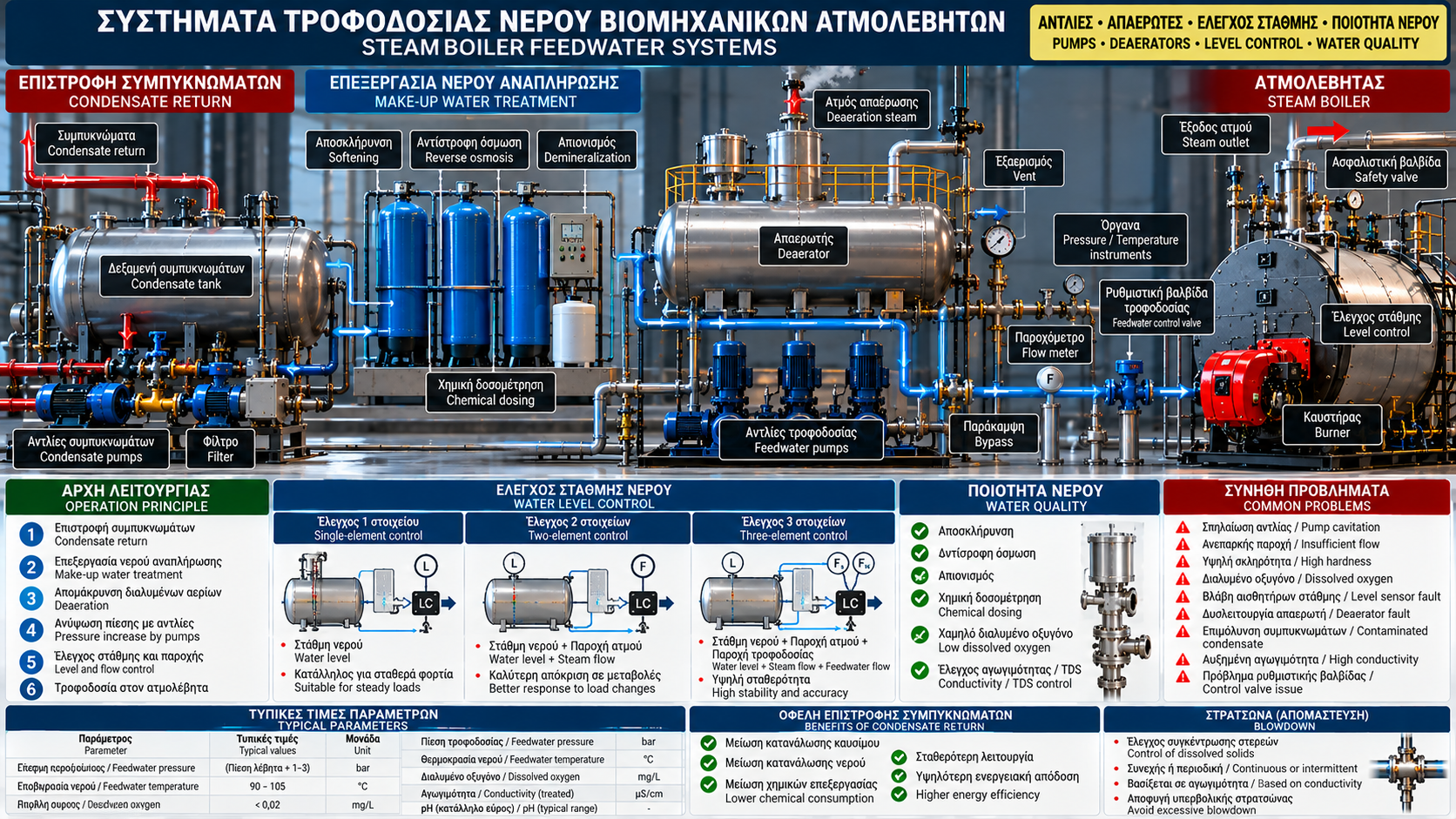

## 2. Βασική διάταξη συστήματος τροφοδοσίας

Μια τυπική εγκατάσταση μπορεί να περιλαμβάνει επιστροφή συμπυκνωμάτων, μονάδα επεξεργασίας νερού αναπλήρωσης, δεξαμενή τροφοδοσίας ή απαερωτή, αντλίες και βαλβίδα τροφοδοσίας λέβητα.

Το σύστημα μπορεί επίσης να διαθέτει όργανα πίεσης, θερμοκρασίας, στάθμης και αγωγιμότητας.

Η ακριβής διάταξη εξαρτάται από τον τύπο λέβητα, την πίεση λειτουργίας και τις απαιτήσεις της παραγωγικής διαδικασίας.

## 3. Επιστροφή συμπυκνωμάτων

Όταν ο ατμός χρησιμοποιείται για έμμεση θέρμανση, συχνά συμπυκνώνεται και μπορεί να επιστρέψει στο σύστημα.

Τα συμπυκνώματα διαθέτουν συνήθως σημαντική θερμική ενέργεια και, εφόσον δεν έχουν επιμολυνθεί, μπορούν να μειώσουν τις ανάγκες νερού αναπλήρωσης.

Η επιστροφή τους περιορίζει την κατανάλωση νερού, χημικών επεξεργασίας και καυσίμου.

Η ποιότητα πρέπει να παρακολουθείται, επειδή επιμολυσμένα συμπυκνώματα μπορούν να δημιουργήσουν σοβαρά προβλήματα στον λέβητα.

## 4. Νερό αναπλήρωσης — Make-up Water

Το νερό αναπλήρωσης καλύπτει τις απώλειες από μη επιστρεφόμενα συμπυκνώματα, απομάστευση και άλλες λειτουργικές καταναλώσεις.

Η απαιτούμενη ποσότητα εξαρτάται από το ποσοστό επιστροφής συμπυκνωμάτων και τη λειτουργία της εγκατάστασης.

Πριν εισέλθει στο σύστημα, μπορεί να χρειάζεται αποσκλήρυνση, αντίστροφη όσμωση, απιονισμό ή άλλες κατάλληλες επεξεργασίες.

Η επιλογή τεχνολογίας πρέπει να βασίζεται σε ανάλυση νερού και στις απαιτήσεις του λέβητα.

## 5. Δεξαμενή νερού τροφοδοσίας

Η δεξαμενή τροφοδοσίας συγκεντρώνει το επεξεργασμένο νερό αναπλήρωσης και τα κατάλληλα συμπυκνώματα.

Μπορεί να διαθέτει έλεγχο στάθμης, αισθητήρες θερμοκρασίας, εξαερισμό, υπερχείλιση και συστήματα θέρμανσης.

Ο σχεδιασμός της πρέπει να λαμβάνει υπόψη τη μεταβολή παροχής, τη θερμοκρασία νερού και τις συνθήκες αναρρόφησης των αντλιών.

Μια απλή ατμοσφαιρική δεξαμενή δεν παρέχει κατ' ανάγκη την ίδια αποτελεσματικότητα απομάκρυνσης αερίων με έναν κατάλληλο θερμικό απαερωτή.

## 6. Τι είναι ο απαερωτής;

Ο απαερωτής είναι εξοπλισμός που μειώνει τη συγκέντρωση διαλυμένων αερίων στο νερό τροφοδοσίας, κυρίως του οξυγόνου και, ανάλογα με τις συνθήκες, του διοξειδίου του άνθρακα.

Στους θερμικούς απαερωτές, το νερό έρχεται σε επαφή με ατμό ώστε να θερμανθεί κοντά στη θερμοκρασία κορεσμού της αντίστοιχης πίεσης.

Τα αποδεσμευόμενα αέρια απομακρύνονται μέσω κατάλληλου συστήματος εξαερισμού.

Η αποτελεσματικότητα εξαρτάται από τη σχεδίαση, τη θερμοκρασία, την πίεση, την παροχή και τη σωστή λειτουργία.

## 7. Γιατί πρέπει να απομακρύνεται το οξυγόνο;

Το διαλυμένο οξυγόνο μπορεί να προκαλέσει διάβρωση, ιδιαίτερα σε σωληνώσεις, δεξαμενές και εξοπλισμό τροφοδοσίας.

Η διάβρωση μπορεί να οδηγήσει σε τοπικές βλάβες, διαρροές και μειωμένη διάρκεια ζωής.

Η απαέρωση αποτελεί σημαντικό μέτρο ελέγχου, αλλά δεν υποκαθιστά απαραίτητα την απαιτούμενη χημική επεξεργασία.

Τα αποδεκτά όρια οξυγόνου καθορίζονται από τις απαιτήσεις της συγκεκριμένης εγκατάστασης.

## 8. Αντλίες τροφοδοσίας ατμολεβήτων

Οι αντλίες τροφοδοσίας μεταφέρουν το νερό από τη δεξαμενή ή τον απαερωτή προς τον λέβητα.

Συχνά χρησιμοποιούνται πολυβάθμιες φυγοκεντρικές αντλίες, ιδιαίτερα όταν απαιτείται υψηλή πίεση κατάθλιψης.

Η επιλογή πρέπει να καλύπτει την απαιτούμενη παροχή και το συνολικό μανομετρικό.

Πρέπει επίσης να εξετάζονται η θερμοκρασία, οι συνθήκες αναρρόφησης, τα υλικά κατασκευής και η συμβατότητα με το νερό.

## 9. Πώς υπολογίζεται η απαιτούμενη παροχή;

Η απαιτούμενη παροχή τροφοδοσίας σχετίζεται με την παραγωγή ατμού, την απομάστευση και τη μεταβολή αποθέματος νερού στον λέβητα.

Σε μια απλουστευμένη κατάσταση σταθερής λειτουργίας:

ṁτροφοδοσίας ≈ ṁατμού + ṁαπομάστευσης

Η σχέση πρέπει να προσαρμόζεται στις πραγματικές συνθήκες και στις απαιτήσεις του συστήματος.

Η ονομαστική παροχή της αντλίας μπορεί να περιλαμβάνει κατάλληλο περιθώριο σχεδιασμού, το οποίο δεν πρέπει να επιλέγεται αυθαίρετα.

## 10. Πίεση αντλίας και συνολικό μανομετρικό

Η αντλία πρέπει να υπερνικά την πίεση του λέβητα, τις απώλειες πίεσης στις σωληνώσεις και τα εξαρτήματα, καθώς και τις υψομετρικές διαφορές όπου υπάρχουν.

Η επιλογή γίνεται με βάση την πραγματική καμπύλη λειτουργίας του συστήματος.

Η πίεση του λέβητα από μόνη της δεν αρκεί για να καθορίσει την απαιτούμενη αντλία.

Πρέπει να λαμβάνονται υπόψη και οι μεταβολές λειτουργίας, οι βαλβίδες και οι συνθήκες τροφοδοσίας.

## 11. Σπηλαίωση και NPSH

Η σπηλαίωση εμφανίζεται όταν η τοπική πίεση του υγρού μειώνεται αρκετά ώστε να σχηματιστούν φυσαλίδες ατμού, οι οποίες στη συνέχεια καταρρέουν.

Μπορεί να προκαλέσει θόρυβο, κραδασμούς, φθορά πτερωτών και μείωση απόδοσης.

Στις αντλίες θερμού νερού τροφοδοσίας, η επάρκεια διαθέσιμου NPSH είναι ιδιαίτερα σημαντική.

Πρέπει να εξασφαλίζεται κατάλληλη σχέση μεταξύ διαθέσιμου NPSH και απαιτήσεων του κατασκευαστή, σε όλο το προβλεπόμενο εύρος λειτουργίας.

## 12. Εφεδρικές αντλίες και διαθεσιμότητα

Πολλές βιομηχανικές εγκαταστάσεις χρησιμοποιούν περισσότερες από μία αντλίες τροφοδοσίας.

Μια διάταξη λειτουργίας και εφεδρείας μπορεί να βελτιώσει τη διαθεσιμότητα.

Ο αυτοματισμός μπορεί να περιλαμβάνει αυτόματη εναλλαγή, επιβεβαίωση λειτουργίας και συναγερμούς.

Η εφεδρεία πρέπει να σχεδιάζεται με βάση την απαιτούμενη αξιοπιστία της εγκατάστασης και δεν αντικαθιστά τις προστασίες χαμηλής στάθμης.

## 13. Έλεγχος στάθμης με ON/OFF τροφοδοσία

Σε ορισμένες εγκαταστάσεις η αντλία λειτουργεί με εντολές εκκίνησης και διακοπής από τον έλεγχο στάθμης.

Η μέθοδος μπορεί να είναι κατάλληλη για συγκεκριμένους τύπους και μεγέθη λεβήτων.

Η συχνότητα εκκινήσεων, η μεταβολή φορτίου και η υδραυλική συμπεριφορά πρέπει να αξιολογούνται.

Ο κανονικός έλεγχος στάθμης δεν πρέπει να συγχέεται με ανεξάρτητη προστασία χαμηλής στάθμης.

## 14. Συνεχής και αναλογικός έλεγχος τροφοδοσίας

Σε μεγαλύτερες ή πιο απαιτητικές εγκαταστάσεις χρησιμοποιείται συνεχής ρύθμιση παροχής.

Αυτή μπορεί να πραγματοποιείται με ρυθμιστική βαλβίδα, μετατροπέα συχνότητας ή κατάλληλο συνδυασμό.

Ο στόχος είναι η σταθεροποίηση της στάθμης και η ομαλή προσαρμογή της τροφοδοσίας στη ζήτηση ατμού.

Η επιλογή εξαρτάται από τις απαιτήσεις του λέβητα και τη συνολική υδραυλική διάταξη.

## 15. Έλεγχος στάθμης ενός στοιχείου

Ο έλεγχος ενός στοιχείου χρησιμοποιεί ως κύριο σήμα τη μετρούμενη στάθμη νερού.

Ο ρυθμιστής μεταβάλλει την τροφοδοσία ώστε η στάθμη να παραμένει κοντά στην επιθυμητή τιμή.

Η μέθοδος μπορεί να λειτουργεί ικανοποιητικά όταν οι μεταβολές φορτίου είναι σχετικά ήπιες.

Σε απότομες μεταβολές παραγωγής ατμού μπορεί να επηρεάζεται από το φαινόμενο shrink και swell.

## 16. Έλεγχος στάθμης δύο στοιχείων

Ο έλεγχος δύο στοιχείων χρησιμοποιεί συνήθως τη στάθμη νερού και την παροχή ατμού.

Η μέτρηση παροχής ατμού επιτρέπει στον έλεγχο να αντιδρά πιο έγκαιρα στις μεταβολές ζήτησης.

Η ακριβής δομή εξαρτάται από το σύστημα αυτοματισμού.

Η μέθοδος μπορεί να προσφέρει καλύτερη συμπεριφορά από τον απλό έλεγχο στάθμης σε κατάλληλες εφαρμογές.

## 17. Έλεγχος στάθμης τριών στοιχείων

Ο έλεγχος τριών στοιχείων χρησιμοποιεί συνήθως τη στάθμη λέβητα, την παροχή ατμού και την παροχή νερού τροφοδοσίας.

Ο συνδυασμός επιτρέπει αντιστάθμιση της ζήτησης ατμού και έλεγχο της πραγματικής τροφοδοσίας.

Η τεχνική χρησιμοποιείται συχνά σε συστήματα με σημαντικές μεταβολές φορτίου.

Απαιτεί αξιόπιστες μετρήσεις, σωστή διαστασιολόγηση οργάνων και κατάλληλη ρύθμιση των ελεγκτών.

## 18. Shrink και Swell στον έλεγχο στάθμης

Η ένδειξη στάθμης δεν εξαρτάται μόνο από τη συνολική ποσότητα νερού.

Απότομες μεταβολές πίεσης και φορτίου αλλάζουν τον όγκο των φυσαλίδων ατμού μέσα στο νερό.

Με αύξηση της ζήτησης ατμού μπορεί αρχικά να εμφανιστεί αύξηση της φαινομενικής στάθμης, παρότι το απόθεμα νερού μειώνεται.

Η κατανόηση αυτής της συμπεριφοράς είναι κρίσιμη για τον σχεδιασμό του συστήματος ελέγχου.

## 19. Προστασία χαμηλής στάθμης

Η χαμηλή στάθμη αποτελεί σοβαρό κίνδυνο για έναν ατμολέβητα.

Η έκθεση θερμαινόμενων επιφανειών χωρίς επαρκή ψύξη μπορεί να προκαλέσει επικίνδυνη υπερθέρμανση.

Για τον λόγο αυτό χρησιμοποιούνται κατάλληλες προστασίες που προκαλούν την απαιτούμενη ασφαλή διακοπή.

Οι προστασίες αυτές πρέπει να σχεδιάζονται και να ελέγχονται σύμφωνα με τις εφαρμοστέες απαιτήσεις και δεν αντικαθίστανται από τον κανονικό ρυθμιστή στάθμης.

## 20. Αποσκλήρυνση και αντίστροφη όσμωση

Η αποσκλήρυνση μειώνει κυρίως τη συγκέντρωση ιόντων ασβεστίου και μαγνησίου που προκαλούν σκληρότητα.

Η αντίστροφη όσμωση μειώνει ευρύτερο φάσμα διαλυμένων ουσιών μέσω μεμβρανών.

Οι δύο τεχνολογίες δεν είναι ταυτόσημες και η καταλληλότητά τους εξαρτάται από την ποιότητα του αρχικού νερού και τις απαιτήσεις του λέβητα.

Σε ορισμένες εγκαταστάσεις χρησιμοποιούνται συνδυαστικά με άλλες μεθόδους επεξεργασίας.

## 21. Αγωγιμότητα, TDS και στρατσώνα

Η αγωγιμότητα χρησιμοποιείται συχνά ως έμμεσος δείκτης της συγκέντρωσης ιοντικών διαλυμένων ουσιών.

Η συσχέτισή της με τα συνολικά διαλυμένα στερεά δεν είναι ίδια για κάθε σύσταση νερού.

Η ελεγχόμενη στρατσώνα απομακρύνει μέρος του νερού του λέβητα ώστε να διατηρούνται κατάλληλες συνθήκες ποιότητας.

Η ρύθμιση πρέπει να βασίζεται στα πραγματικά χαρακτηριστικά νερού και στις απαιτήσεις λειτουργίας.

## 22. Συνηθισμένες βλάβες συστήματος τροφοδοσίας

Πιθανά προβλήματα περιλαμβάνουν ανεπαρκή παροχή αντλίας, σπηλαίωση, βλάβες αισθητήρων στάθμης, δυσλειτουργία ρυθμιστικών βαλβίδων και προβλήματα αυτοματισμού.

Η κακή λειτουργία απαερωτή ή η επιμόλυνση συμπυκνωμάτων μπορεί επίσης να επηρεάσει τον λέβητα.

Η διάγνωση πρέπει να συνδυάζει καταγεγραμμένα δεδομένα, εγκεκριμένα σχέδια και τις οδηγίες του κατασκευαστή.

Οι κρίσιμες προστασίες δεν πρέπει να παρακάμπτονται για να συνεχιστεί η λειτουργία.

## 23. Προληπτική συντήρηση και παρακολούθηση

Το πρόγραμμα συντήρησης πρέπει να καλύπτει αντλίες, στεγανοποιήσεις, έδρανα, φίλτρα, βαλβίδες, όργανα μέτρησης και αυτοματισμούς.

Η ποιότητα νερού, η απόδοση απαερωτή και οι συνθήκες επιστροφής συμπυκνωμάτων απαιτούν συστηματική παρακολούθηση.

Οι λειτουργίες ασφαλείας πρέπει να δοκιμάζονται με εγκεκριμένες διαδικασίες και από εξουσιοδοτημένο προσωπικό.

Η καταγραφή τάσεων και βλαβών βοηθά στον έγκαιρο εντοπισμό υποβάθμισης της απόδοσης.

## 24. Συμπέρασμα

Το σύστημα τροφοδοσίας νερού είναι θεμελιώδες για την ασφαλή και αποδοτική λειτουργία ενός βιομηχανικού ατμολέβητα.

Οι αντλίες, οι απαερωτές, η επιστροφή συμπυκνωμάτων, η επεξεργασία νερού και οι αυτοματισμοί στάθμης πρέπει να λειτουργούν ως ενιαίο σύστημα.

Η σωστή επιλογή εξοπλισμού, η αξιόπιστη μέτρηση και η τακτική συντήρηση συμβάλλουν στην αποφυγή βλαβών, στη μείωση της κατανάλωσης ενέργειας και στην προστασία του λέβητα.
