Συντήρηση καυστήρων πετρελαίου και φυσικού αερίου: Πλήρης τεχνικός οδηγός
Η σωστή συντήρηση ενός καυστήρα πετρελαίου ή φυσικού αερίου αποτελεί βασική προϋπόθεση για την ασφαλή, αξιόπιστη και ενεργειακά αποδοτική λειτουργία μιας εγκατάστασης θέρμανσης ή βιομηχανικής παραγωγής θερμότητας.
Ένας καυστήρας που λειτουργεί χωρίς συστηματικό έλεγχο μπορεί να παρουσιάσει αυξημένη κατανάλωση καυσίμου, ασταθή φλόγα, υψηλές εκπομπές μονοξειδίου του άνθρακα (CO), δυσκολίες έναυσης και απρογραμμάτιστες διακοπές.
Η συντήρηση δεν περιορίζεται στον καθαρισμό των εξαρτημάτων. Περιλαμβάνει επιθεώρηση μηχανικών και ηλεκτρικών συστημάτων, έλεγχο της τροφοδοσίας καυσίμου, επαλήθευση διατάξεων ασφαλείας και αξιολόγηση της ποιότητας καύσης με κατάλληλα όργανα.
1. Γιατί είναι απαραίτητη η συντήρηση του καυστήρα;
Η συντήρηση εξυπηρετεί τέσσερις βασικούς στόχους:
Ασφάλεια: Περιορισμός κινδύνων που σχετίζονται με διαρροές καυσίμου, ατελή καύση και αστοχίες προστατευτικών διατάξεων.
Ενεργειακή απόδοση: Διατήρηση κατάλληλων συνθηκών καύσης και περιορισμός περιττών απωλειών.
Αξιοπιστία: Μείωση πιθανότητας απρογραμμάτιστων διακοπών.
Διάρκεια ζωής: Περιορισμός φθοράς εξαρτημάτων και έγκαιρος εντοπισμός προβλημάτων.
Η συντήρηση πρέπει να αντιμετωπίζεται ως τεχνική διαδικασία με μετρήσεις και τεκμηρίωση, όχι ως απλή εργασία καθαρισμού.

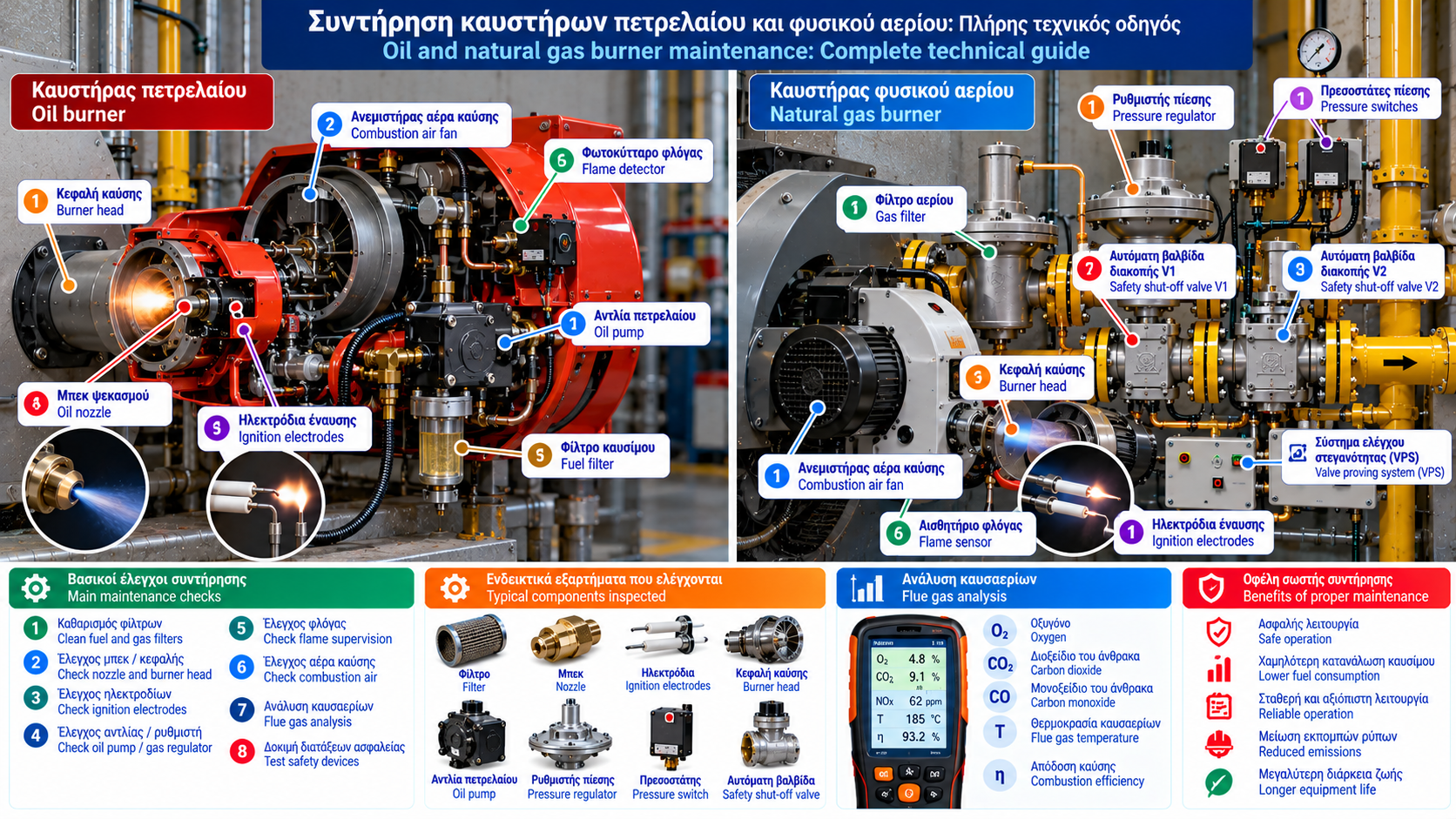

2. Ποια είναι τα βασικά εξαρτήματα ενός καυστήρα πετρελαίου;
Ένας τυπικός πιεστικός καυστήρας πετρελαίου μπορεί να περιλαμβάνει:
Ηλεκτροκινητήρα.
Ανεμιστήρα αέρα καύσης.
Αντλία πετρελαίου.
Φίλτρο καυσίμου.
Ηλεκτρομαγνητική βαλβίδα.
Μπεκ ψεκασμού.
Ηλεκτρόδια έναυσης.
Μετασχηματιστή ή ηλεκτρονική μονάδα έναυσης.
Φωτοκύτταρο ή άλλο αισθητήριο φλόγας.
Κεφαλή καύσης και διασκορπιστή αέρα.
Αυτοματισμό ελέγχου καυστήρα.
Η ακριβής κατασκευή εξαρτάται από τον κατασκευαστή, τον τύπο και την ισχύ.
3. Ποια είναι τα βασικά εξαρτήματα ενός καυστήρα φυσικού αερίου;
Ένας πιεστικός καυστήρας αερίου διαθέτει συνήθως:
Ηλεκτροκινητήρα και ανεμιστήρα.
Διάταξη ρύθμισης αέρα καύσης.
Κεφαλή καύσης.
Ηλεκτρόδια έναυσης.
Αισθητήριο επιτήρησης φλόγας.
Αυτοματισμό καυστήρα.
Συστήματα ελέγχου αναλογίας αέρα–καυσίμου, όπου προβλέπονται.
Στην τροφοδοσία αερίου μπορεί να υπάρχει Gas Train με φίλτρο, ρυθμιστή πίεσης, πρεσοστάτες, αυτόματες βαλβίδες διακοπής και σύστημα ελέγχου στεγανότητας.
Η διάταξη διαφέρει ανάλογα με την εφαρμογή και τις απαιτήσεις ασφαλείας.
4. Προετοιμασία πριν από τη συντήρηση
Πριν από οποιαδήποτε επέμβαση απαιτείται αξιολόγηση των κινδύνων και εφαρμογή των προβλεπόμενων διαδικασιών ασφαλούς απομόνωσης.
Οι βασικές προϋποθέσεις περιλαμβάνουν:
Εξουσιοδότηση κατάλληλου τεχνικού προσωπικού.
Ανασκόπηση οδηγιών κατασκευαστή.
Ασφαλή απομόνωση ηλεκτρικής ενέργειας και καυσίμου όπου απαιτείται.
Πρόληψη ακούσιας επανεκκίνησης.
Έλεγχο θερμών επιφανειών.
Χρήση κατάλληλων μέσων ατομικής προστασίας.
Κατάλληλο αερισμό του χώρου.
Σε βιομηχανικές εγκαταστάσεις εφαρμόζονται οι σχετικές διαδικασίες απομόνωσης ενέργειας, όπως Lockout/Tagout, όπου προβλέπονται.
Δεν επιτρέπεται η παράκαμψη προστατευτικών διατάξεων για την πραγματοποίηση συντήρησης ή δοκιμών.
5. Συντήρηση καυστήρα πετρελαίου
Έλεγχος φίλτρων καυσίμου
Τα φίλτρα συγκρατούν σωματίδια και ρύπους που μπορεί να επηρεάσουν την αντλία και το μπεκ.
Η επιθεώρηση περιλαμβάνει αξιολόγηση της κατάστασης των φίλτρων και αντικατάσταση όπου απαιτείται.
Έλεγχος αντλίας πετρελαίου
Η αντλία εξασφαλίζει την απαιτούμενη πίεση τροφοδοσίας προς το μπεκ.
Ελέγχονται, σύμφωνα με τον κατασκευαστή:
Η πίεση λειτουργίας.
Η κατάσταση στεγανοποιήσεων.
Πιθανές ενδείξεις διαρροής.
Η ομαλή λειτουργία.
Η συμβατότητα με το σύστημα τροφοδοσίας.
Η πίεση αντλίας δεν πρέπει να μεταβάλλεται αυθαίρετα, καθώς επηρεάζει την παροχή του μπεκ.
Έλεγχος μπεκ
Το μπεκ καθορίζει κρίσιμα χαρακτηριστικά ψεκασμού:
Ονομαστική παροχή.
Γωνία ψεκασμού.
Μορφή κώνου ψεκασμού.
Ένα φθαρμένο ή ακατάλληλο μπεκ μπορεί να προκαλέσει κακή διασπορά καυσίμου, ασταθή φλόγα και αυξημένες εκπομπές.
Η αντικατάσταση πρέπει να γίνεται με εξάρτημα συμβατό με τις προδιαγραφές του καυστήρα και της εγκατάστασης.
6. Έλεγχος ηλεκτροδίων έναυσης
Τα ηλεκτρόδια δημιουργούν τον σπινθήρα που απαιτείται για την έναυση.
Κατά τη συντήρηση αξιολογούνται:
Η φυσική τους κατάσταση.
Η παρουσία επικαθίσεων.
Η κατάσταση των μονωτήρων.
Η σωστή θέση τους σύμφωνα με τις προδιαγραφές.
Η κατάσταση καλωδίων και συνδέσεων.
Η απόσταση και η γεωμετρία των ηλεκτροδίων καθορίζονται από τον κατασκευαστή.
Δεν υπάρχει μία καθολική ρύθμιση κατάλληλη για όλους τους καυστήρες.
7. Συντήρηση καυστήρα φυσικού αερίου
Η συντήρηση καυστήρα φυσικού αερίου απαιτεί ιδιαίτερη προσοχή στο σύστημα τροφοδοσίας και στις διατάξεις ασφαλείας.
Ενδεικτικά ελέγχονται:
Η κατάσταση του φίλτρου αερίου.
Οι πιέσεις τροφοδοσίας στα προβλεπόμενα σημεία.
Η συμπεριφορά του ρυθμιστή πίεσης.
Η λειτουργία των πρεσοστατών.
Οι αυτόματες βαλβίδες διακοπής.
Το σύστημα ελέγχου στεγανότητας, όπου υπάρχει.
Η κεφαλή καύσης.
Το σύστημα έναυσης και επιτήρησης φλόγας.
Οι έλεγχοι στεγανότητας και η επαλήθευση των προστατευτικών λειτουργιών πραγματοποιούνται μόνο με τις εγκεκριμένες διαδικασίες.
8. Καθαρισμός ανεμιστήρα και συστήματος αέρα
Ο ανεμιστήρας παρέχει τον αέρα που απαιτείται για την καύση.
Συσσώρευση ρύπων σε πτερωτή, αεραγωγούς ή μηχανισμούς ρύθμισης μπορεί να επηρεάσει την παροχή αέρα.
Η επιθεώρηση μπορεί να περιλαμβάνει:
Κατάσταση πτερωτής.
Καθαριότητα εισόδου αέρα.
Μηχανικές φθορές.
Ασυνήθιστους κραδασμούς.
Κατάσταση μηχανισμών ρύθμισης.
Κατάσταση ηλεκτροκινητήρα.
Μετά από εργασίες που επηρεάζουν την παροχή αέρα, απαιτείται επαλήθευση της καύσης.
9. Έλεγχος κεφαλής καύσης
Η κεφαλή καύσης επηρεάζει την ανάμειξη καυσίμου και αέρα και τη σταθερότητα της φλόγας.
Πιθανά προβλήματα περιλαμβάνουν:
Επικαθίσεις.
Θερμική παραμόρφωση.
Διάβρωση.
Φθορά διασκορπιστή.
Ακατάλληλη θέση εξαρτημάτων.
Η γεωμετρία της κεφαλής δεν πρέπει να τροποποιείται χωρίς τις οδηγίες του κατασκευαστή.
10. Έλεγχος συστήματος ανίχνευσης φλόγας
Η επιτήρηση φλόγας αποτελεί κρίσιμη λειτουργία ασφαλείας.
Ανάλογα με τον καυστήρα χρησιμοποιούνται:
Φωτοκύτταρα.
Ανιχνευτές υπεριώδους ακτινοβολίας.
Ηλεκτρόδια ιονισμού.
Άλλοι κατάλληλοι αισθητήρες.
Η συντήρηση μπορεί να περιλαμβάνει επιθεώρηση αισθητήρα, καθαρισμό όπου επιτρέπεται και επαλήθευση της προβλεπόμενης λειτουργίας.
Η δοκιμή απώλειας φλόγας εκτελείται μόνο από αρμόδιο προσωπικό σύμφωνα με τις εγκεκριμένες διαδικασίες.
11. Γιατί είναι απαραίτητη η ανάλυση καυσαερίων;
Ο οπτικός έλεγχος της φλόγας δεν επαρκεί για την αξιολόγηση της ποιότητας καύσης.
Ένας κατάλληλος αναλυτής καυσαερίων μπορεί να μετρήσει:
Οξυγόνο (O₂).
Μονοξείδιο του άνθρακα (CO).
Θερμοκρασία καυσαερίων.
Θερμοκρασία αέρα καύσης.
Ελκυσμό ή διαφορική πίεση, ανάλογα με το όργανο.
Μπορεί επίσης να υπολογίσει παραμέτρους όπως CO₂, περίσσεια αέρα και εκτιμώμενη απόδοση καύσης, ανάλογα με τις δυνατότητες και τις ρυθμίσεις του.
Η υπολογιζόμενη απόδοση καύσης δεν ταυτίζεται απαραίτητα με τη συνολική εποχική απόδοση του λέβητα.
12. Πώς αξιολογούμε το O₂;
Το O₂ στα καυσαέρια σχετίζεται με την περίσσεια αέρα καύσης.
Υπερβολικά υψηλό O₂ μπορεί να υποδεικνύει μεγαλύτερη παροχή αέρα από την απαιτούμενη, αλλά μπορεί επίσης να επηρεάζεται από εισροή αέρα στο σύστημα απαγωγής καυσαερίων.
Πολύ χαμηλό O₂ μπορεί να συνδέεται με ανεπαρκές περιθώριο αέρα και αυξημένο κίνδυνο ατελούς καύσης.
Η κατάλληλη τιμή εξαρτάται από το καύσιμο, τον καυστήρα, το φορτίο, τη σχεδίαση του λέβητα και τις οδηγίες του κατασκευαστή.
Δεν υπάρχει μία ιδανική τιμή O₂ για όλες τις εγκαταστάσεις.
13. Τι μας δείχνει το CO;
Το μονοξείδιο του άνθρακα αποτελεί σημαντικό δείκτη ατελούς καύσης.
Αυξημένο CO μπορεί να σχετίζεται με:
Ανεπαρκή αέρα καύσης.
Κακή ανάμειξη αέρα–καυσίμου.
Ασταθή φλόγα.
Ακατάλληλο ψεκασμό πετρελαίου.
Προβλήματα στην κεφαλή καύσης.
Δυσμενείς συνθήκες λειτουργίας.
Η ερμηνεία πρέπει να λαμβάνει υπόψη αν η μέτρηση αναφέρεται σε πραγματικές συνθήκες ή διορθώνεται σε συγκεκριμένη περιεκτικότητα O₂.
Η ρύθμιση με στόχο μόνο τη μείωση του O₂, χωρίς παρακολούθηση CO και των υπόλοιπων παραμέτρων, μπορεί να είναι επικίνδυνη.
14. Έλεγχος θερμοκρασίας καυσαερίων
Η θερμοκρασία καυσαερίων επηρεάζεται από:
Το φορτίο καυστήρα.
Τη μεταφορά θερμότητας στον λέβητα.
Την περίσσεια αέρα.
Την κατάσταση των επιφανειών εναλλαγής θερμότητας.
Τη θερμοκρασία λειτουργίας του συστήματος.
Αύξηση της θερμοκρασίας καυσαερίων σε συγκρίσιμες συνθήκες μπορεί να αποτελεί ένδειξη επιδείνωσης της μεταφοράς θερμότητας.
Ωστόσο, η θερμοκρασία δεν αξιολογείται ανεξάρτητα από τον τύπο λέβητα και τις απαιτήσεις αποφυγής ανεπιθύμητης συμπύκνωσης.
15. Έλεγχος καπνού σε καυστήρες πετρελαίου
Σε κατάλληλες εγκαταστάσεις πετρελαίου, ο δείκτης αιθάλης ή καπνού αποτελεί χρήσιμη παράμετρο αξιολόγησης.
Αυξημένη αιθάλη μπορεί να σχετίζεται με:
Κακή ποιότητα ψεκασμού.
Ανεπαρκή αέρα.
Ακατάλληλη ανάμειξη.
Προβλήματα μπεκ.
Λανθασμένες συνθήκες λειτουργίας.
Η αξιολόγηση γίνεται με κατάλληλη μέθοδο μέτρησης και σύμφωνα με τις απαιτήσεις της εγκατάστασης.
16. Τι περιλαμβάνει η τελική ρύθμιση καύσης;
Μετά τη συντήρηση, η λειτουργία πρέπει να επαληθεύεται στις προβλεπόμενες συνθήκες.
Σε κατάλληλους καυστήρες, η αξιολόγηση μπορεί να καλύπτει:
Συνθήκες εκκίνησης.
Σταθερότητα φλόγας.
Ελάχιστο φορτίο.
Ενδιάμεσο φορτίο.
Μέγιστο φορτίο.
Συμπεριφορά κατά τη μεταβολή φορτίου.
Τιμές O₂, CO και θερμοκρασίας καυσαερίων.
Λειτουργία κρίσιμων προστατευτικών διατάξεων.
Οι πραγματικές ρυθμίσεις γίνονται με βάση τις οδηγίες του κατασκευαστή, τα όρια εκπομπών και τις απαιτήσεις ασφαλείας.
17. Πόσο συχνά πρέπει να γίνεται συντήρηση;
Η συχνότητα συντήρησης εξαρτάται από:
Τον τύπο καυστήρα.
Το καύσιμο.
Τις ώρες λειτουργίας.
Το περιβάλλον εγκατάστασης.
Την κρισιμότητα της εφαρμογής.
Τις οδηγίες κατασκευαστή.
Τις ισχύουσες κανονιστικές απαιτήσεις.
Σε μια οικιακή εγκατάσταση εφαρμόζονται οι προβλεπόμενοι περιοδικοί έλεγχοι.
Σε μια βιομηχανική εγκατάσταση με συνεχή λειτουργία μπορεί να απαιτείται συχνότερη επιθεώρηση συγκεκριμένων εξαρτημάτων.
Η ετήσια συντήρηση δεν αποτελεί καθολικά επαρκές πρόγραμμα για κάθε βιομηχανικό καυστήρα.
18. Ενδεικτικό φύλλο καταγραφής συντήρησης
Παράμετρος | Καταγραφή |
Κατασκευαστής / μοντέλο | Σύμφωνα με πινακίδα |
Καύσιμο | Πετρέλαιο / φυσικό αέριο |
Ημερομηνία συντήρησης | Ημερομηνία ελέγχου |
Ώρες λειτουργίας | Ένδειξη μετρητή |
Πίεση καυσίμου | Μετρούμενη τιμή και μονάδα |
O₂ | % |
CO | ppm, με αναφορά συνθηκών |
Θερμοκρασία καυσαερίων | °C |
Θερμοκρασία αέρα καύσης | °C |
Δείκτης αιθάλης | Όπου εφαρμόζεται |
Έλεγχοι ασφαλείας | Αποτελέσματα |
Παρατηρήσεις | Ευρήματα και διορθωτικές ενέργειες |
Οι μετρήσεις πρέπει να συνοδεύονται από πληροφορίες για το φορτίο του καυστήρα και τις συνθήκες λειτουργίας.
19. Συνηθισμένα λάθη κατά τη συντήρηση
Σημαντικά λάθη που πρέπει να αποφεύγονται είναι:
Αντικατάσταση εξαρτημάτων χωρίς έλεγχο συμβατότητας.
Ρύθμιση καύσης χωρίς κατάλληλο αναλυτή.
Αξιολόγηση μόνο της εμφάνισης της φλόγας.
Αγνόηση αυξημένου CO.
Μεταβολή πίεσης καυσίμου χωρίς τεχνική τεκμηρίωση.
Παράκαμψη πρεσοστατών και προστασιών.
Παράλειψη επαλήθευσης λειτουργίας μετά τη συντήρηση.
Απουσία αρχείου μετρήσεων.
Η ποιότητα της συντήρησης αξιολογείται από την τεκμηριωμένη κατάσταση του συστήματος μετά την ολοκλήρωση των εργασιών.
20. Σχετικά τεχνικά πρότυπα
Ανάλογα με τον εξοπλισμό, χρήσιμες τεχνικές αναφορές περιλαμβάνουν:
EN 267: Αυτόματοι καυστήρες εξαναγκασμένου ελκυσμού για υγρά καύσιμα.
EN 676: Αυτόματοι καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα.
EN 298: Αυτόματα συστήματα ελέγχου καυστήρων και συσκευών αερίου ή υγρών καυσίμων.
EN 161: Αυτόματες βαλβίδες διακοπής για καυστήρες και συσκευές αερίου.
EN 1643: Συστήματα ελέγχου στεγανότητας αυτόματων βαλβίδων.
EN 1854: Διατάξεις επιτήρησης πίεσης για καυστήρες και συσκευές αερίου.
Η ισχύουσα έκδοση και η εφαρμοσιμότητα κάθε προτύπου πρέπει να επαληθεύονται για τη συγκεκριμένη εγκατάσταση.
Συμπέρασμα
Η συντήρηση καυστήρων πετρελαίου και φυσικού αερίου αποτελεί ολοκληρωμένη τεχνική διαδικασία που συνδυάζει μηχανικούς ελέγχους, αξιολόγηση τροφοδοσίας καυσίμου, επαλήθευση διατάξεων ασφαλείας και ανάλυση καυσαερίων.
Η σωστή συντήρηση δεν αποσκοπεί μόνο στην αποκατάσταση της λειτουργίας, αλλά και στη διατήρηση της ασφάλειας, της αξιοπιστίας και της ενεργειακής απόδοσης.
Η τελική ρύθμιση και επαλήθευση πρέπει να πραγματοποιούνται από κατάλληλα εξουσιοδοτημένο προσωπικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τις εφαρμοστέες απαιτήσεις.
