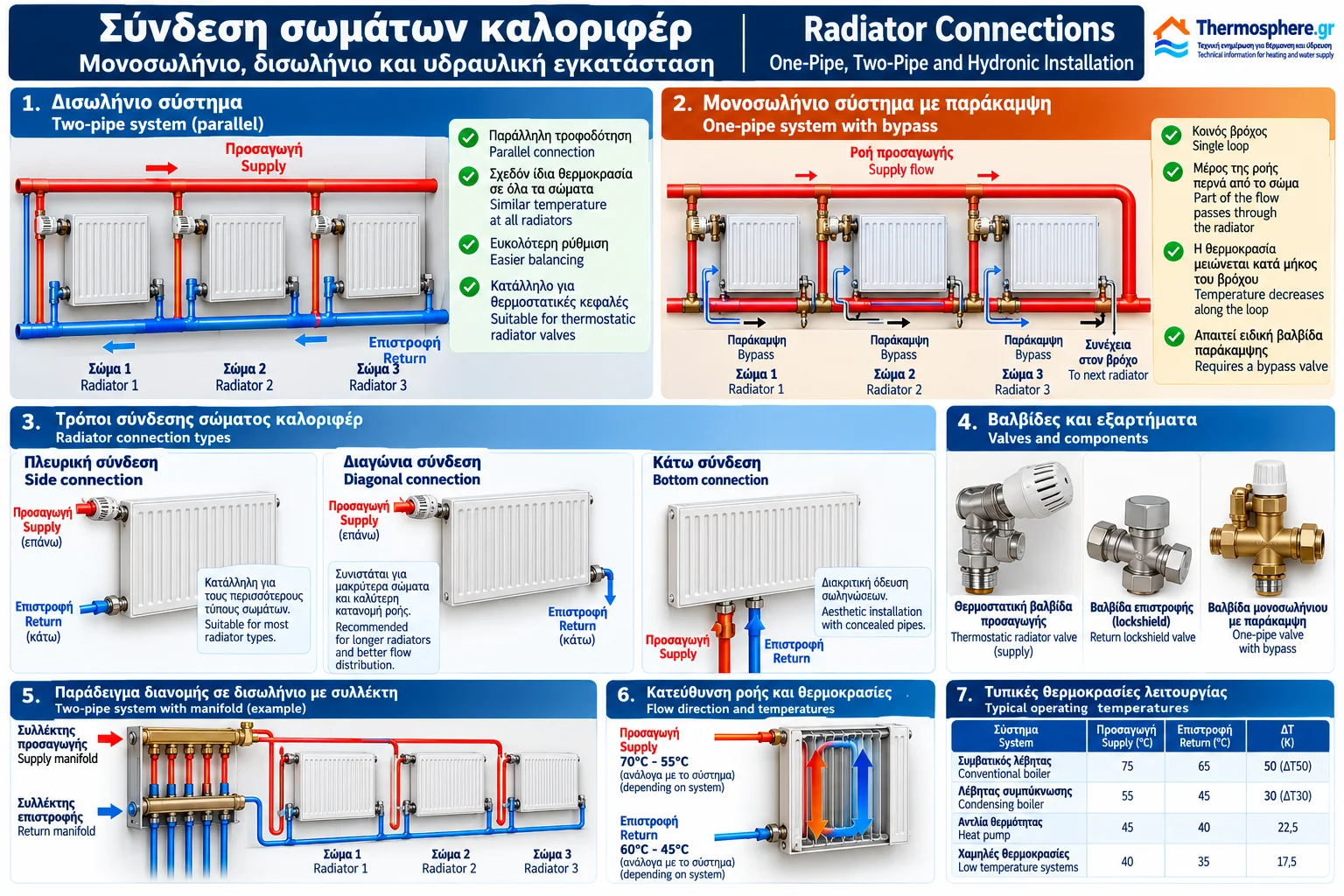

Σύνδεση σωμάτων καλοριφέρ: Μονοσωλήνιο, δισωλήνιο και υδραυλική εγκατάσταση

Η σωστή σύνδεση των σωμάτων καλοριφέρ είναι καθοριστική για την απόδοση, την ομοιόμορφη θέρμανση και την αξιόπιστη λειτουργία μιας υδραυλικής εγκατάστασης.

Ακόμη και ένα σωστά διαστασιολογημένο θερμαντικό σώμα μπορεί να μην αποδίδει την απαιτούμενη ισχύ όταν η παροχή νερού είναι ανεπαρκής, η σύνδεση δεν ακολουθεί τις προδιαγραφές του κατασκευαστή ή το δίκτυο δεν έχει εξισορροπηθεί.

Οι δύο βασικές αρχιτεκτονικές διανομής είναι το δισωλήνιο και το μονοσωλήνιο σύστημα. Παράλληλα, κάθε σώμα μπορεί να διαθέτει διαφορετική διάταξη στομίων και τρόπους σύνδεσης, όπως πλευρική, διαγώνια ή κάτω σύνδεση.

Για να κατανοήσουμε τη λειτουργία τους, πρέπει να διαχωρίσουμε τη διάταξη του δικτύου σωληνώσεων από τον τρόπο σύνδεσης του ίδιου του σώματος.

1. Πώς κυκλοφορεί το νερό στα σώματα καλοριφέρ;

Σε μια τυπική κλειστή εγκατάσταση θέρμανσης, η πηγή θερμότητας θερμαίνει το νερό και ο κυκλοφορητής δημιουργεί την απαραίτητη διαφορά πίεσης για την κυκλοφορία του.

Το νερό οδηγείται στα θερμαντικά σώματα, αποδίδει μέρος της θερμικής του ενέργειας και επιστρέφει στην πηγή.

Οι βασικές έννοιες είναι:

• Προσαγωγή: Το τμήμα του δικτύου που μεταφέρει θερμότερο νερό προς τα σώματα.

• Επιστροφή: Το τμήμα που μεταφέρει το νερό πίσω στην πηγή θερμότητας.

• Παροχή: Η ποσότητα νερού που διέρχεται από ένα κύκλωμα ανά μονάδα χρόνου.

• Διαφορική πίεση: Η διαφορά πίεσης που εξασφαλίζει την κυκλοφορία.

• Υδραυλική αντίσταση: Η αντίσταση στη ροή από σωλήνες, εξαρτήματα, βαλβίδες και σώματα.

Η σωστή λειτουργία απαιτεί κατάλληλη κατανομή παροχής σε κάθε σώμα.

2. Τι είναι το δισωλήνιο σύστημα;

Στο δισωλήνιο σύστημα υπάρχουν δύο βασικά δίκτυα σωληνώσεων:

1. Το δίκτυο προσαγωγής.

2. Το δίκτυο επιστροφής.

Κάθε θερμαντικό σώμα συνδέεται υδραυλικά μεταξύ προσαγωγής και επιστροφής.

Τα σώματα λειτουργούν ως παράλληλοι κλάδοι του δικτύου.

Έτσι, το νερό που εισέρχεται σε ένα σώμα δεν χρειάζεται προηγουμένως να περάσει μέσα από τα υπόλοιπα σώματα.

Βασικά πλεονεκτήματα

• Δυνατότητα ανεξάρτητης ρύθμισης των σωμάτων.

• Ευκολότερη ενσωμάτωση θερμοστατικών βαλβίδων.

• Καλύτερη δυνατότητα υδραυλικής εξισορρόπησης.

• Περισσότερη ευελιξία στη διαστασιολόγηση.

• Δυνατότητα λειτουργίας με διαφορετικές ζώνες.

Τεχνική παρατήρηση

Η παράλληλη σύνδεση δεν εξασφαλίζει από μόνη της ίση παροχή σε όλα τα σώματα.

Οι παροχές καθορίζονται από τις υδραυλικές αντιστάσεις των επιμέρους κλάδων και τη διαθέσιμη διαφορική πίεση.

3. Πώς λειτουργεί ένα δισωλήνιο δίκτυο;

Ας εξετάσουμε τρία θερμαντικά σώματα.

Ο κεντρικός σωλήνας προσαγωγής τροφοδοτεί και τα τρία σώματα.

Κάθε σώμα παραλαμβάνει μέρος της διαθέσιμης παροχής και το νερό που εξέρχεται οδηγείται στο δίκτυο επιστροφής.

Σε μια σωστά σχεδιασμένη εγκατάσταση, οι θερμοκρασίες προσαγωγής στα διαφορετικά σώματα μπορούν να είναι σχετικά κοντά μεταξύ τους.

Ωστόσο, υπάρχουν θερμικές απώλειες στις σωληνώσεις και πιθανές διαφορές λειτουργίας.

Η πραγματική παροχή κάθε σώματος εξαρτάται από τη ρύθμιση των βαλβίδων και την υδραυλική αντίσταση του κλάδου.

4. Δισωλήνιο με συλλέκτη θέρμανσης

Μια συνηθισμένη παραλλαγή είναι το δισωλήνιο σύστημα με συλλέκτες.

Υπάρχει συλλέκτης προσαγωγής και συλλέκτης επιστροφής.

Από τους συλλέκτες ξεκινά ξεχωριστό ζεύγος σωληνώσεων για κάθε σώμα ή κύκλωμα.

Πλεονεκτήματα

• Οργανωμένη διανομή σωληνώσεων.

• Δυνατότητα απομόνωσης επιμέρους κλάδων.

• Ευκολότερη καταγραφή και ταυτοποίηση κυκλωμάτων.

• Δυνατότητα ρύθμισης παροχών, εφόσον ο συλλέκτης διαθέτει κατάλληλα εξαρτήματα.

Περιορισμοί

Η ύπαρξη συλλέκτη δεν καταργεί την ανάγκη υπολογισμού παροχών, διαμέτρων σωλήνων και απωλειών πίεσης.

5. Τι είναι το μονοσωλήνιο σύστημα;

Στο μονοσωλήνιο σύστημα τα σώματα τροφοδοτούνται από έναν κοινό βρόχο διανομής.

Σε πολλά οικιακά μονοσωλήνια συστήματα, κάθε σώμα συνδέεται στον βρόχο μέσω ειδικής βαλβίδας ή εξαρτήματος παράκαμψης.

Ένα μέρος του νερού εισέρχεται στο σώμα και το υπόλοιπο συνεχίζει μέσω της παράκαμψης.

Το νερό που εξέρχεται από το σώμα αναμειγνύεται με τη ροή του βρόχου πριν τροφοδοτηθούν τα επόμενα σώματα.

Σημαντικό: Το συνηθισμένο μονοσωλήνιο με παράκαμψη δεν σημαίνει ότι όλη η παροχή περνά διαδοχικά μέσα από κάθε σώμα.

Υπάρχουν επίσης πραγματικές διατάξεις σειράς χωρίς παράκαμψη, αλλά έχουν διαφορετική υδραυλική συμπεριφορά.

6. Πώς λειτουργεί η παράκαμψη στο μονοσωλήνιο;

Η ειδική βαλβίδα μονοσωλήνιου κατανέμει τη ροή μεταξύ:

• Του κλάδου που διέρχεται από το σώμα.

• Της διαδρομής παράκαμψης που συνεχίζει στον βρόχο.

Η αναλογία κατανομής εξαρτάται από τον τύπο της βαλβίδας, τη ρύθμισή της και τις υδραυλικές συνθήκες.

Όταν μειώνεται ή διακόπτεται η ροή προς ένα σώμα, η παράκαμψη μπορεί να επιτρέπει τη συνέχιση της κυκλοφορίας προς τα επόμενα σώματα.

Αυτό ισχύει μόνο εφόσον χρησιμοποιείται η κατάλληλη διάταξη και έχει εγκατασταθεί σωστά.

7. Γιατί μειώνεται η θερμοκρασία στον μονοσωλήνιο βρόχο;

Καθώς τα σώματα αποδίδουν θερμότητα στους χώρους, η θερμοκρασία του νερού στον βρόχο τείνει να μειώνεται.

Έτσι, ένα σώμα που βρίσκεται προς το τέλος του βρόχου μπορεί να δέχεται νερό χαμηλότερης θερμοκρασίας από ένα προηγούμενο σώμα.

Αυτό επηρεάζει τη διαθέσιμη θερμική ισχύ.

Η διαστασιολόγηση πρέπει να λαμβάνει υπόψη:

• Τη σειρά των σωμάτων.

• Την ισχύ κάθε σώματος.

• Την παροχή του βρόχου.

• Το ποσοστό εκτροπής προς κάθε σώμα.

• Την αναμενόμενη πτώση θερμοκρασίας.

Δεν είναι σωστό να επιλέγονται όλα τα σώματα ενός μονοσωλήνιου βρόχου με την παραδοχή ότι δέχονται την ίδια θερμοκρασία νερού.

8. Μονοσωλήνιο και δισωλήνιο: Βασικές διαφορές

Και τα δύο συστήματα μπορούν να λειτουργήσουν αποτελεσματικά όταν σχεδιάζονται σωστά.

9. Πλευρική σύνδεση σώματος καλοριφέρ

Στην πλευρική σύνδεση, τα στόμια προσαγωγής και επιστροφής βρίσκονται στην ίδια πλευρά του σώματος.

Σε πολλές συμβατικές διατάξεις, η προσαγωγή συνδέεται στο επάνω στόμιο και η επιστροφή στο κάτω.

Η διάταξη αυτή χρησιμοποιείται ευρέως σε σώματα πάνελ και αρθρωτά σώματα.

Η καταλληλότητά της εξαρτάται από:

• Το μήκος του σώματος.

• Την εσωτερική γεωμετρία.

• Τη φορά ροής.

• Τις οδηγίες του κατασκευαστή.

Η σύνδεση δεν πρέπει να αντιστρέφεται χωρίς επιβεβαίωση συμβατότητας.

10. Διαγώνια σύνδεση σώματος

Στη διαγώνια σύνδεση, η προσαγωγή και η επιστροφή βρίσκονται σε αντίθετες πλευρές.

Μια συνηθισμένη διάταξη είναι:

• Προσαγωγή επάνω αριστερά.

• Επιστροφή κάτω δεξιά.

Μπορεί να χρησιμοποιηθεί και η κατοπτρική διάταξη, εφόσον επιτρέπεται.

Η διαγώνια σύνδεση συχνά βοηθά στην ομοιόμορφη κατανομή της ροής σε μακρύτερα σώματα.

Ωστόσο, η πραγματική απόδοση και η προτεινόμενη συνδεσμολογία πρέπει να επιβεβαιώνονται από τον κατασκευαστή.

11. Κάτω σύνδεση θερμαντικού σώματος

Πολλά σύγχρονα σώματα διαθέτουν κάτω στόμια σύνδεσης.

Σε ορισμένα μοντέλα, οι συνδέσεις είναι συγκεντρωμένες σε μικρή απόσταση μεταξύ τους, συνήθως για χρήση ειδικού διακόπτη ή σετ σύνδεσης.

Η κάτω σύνδεση μπορεί να προσφέρει:

• Πιο διακριτική όδευση σωληνώσεων.

• Ευκολότερη αισθητική ενσωμάτωση.

• Συμβατότητα με συγκεκριμένα συστήματα διανομής.

Προσοχή στη φορά προσαγωγής και επιστροφής

Σε αρκετά σώματα με ενσωματωμένο μηχανισμό βαλβίδας, η θέση προσαγωγής και επιστροφής είναι συγκεκριμένη.

Η λανθασμένη σύνδεση μπορεί να προκαλέσει θόρυβο, δυσλειτουργία της βαλβίδας ή μειωμένη απόδοση.

Οι θέσεις των στομίων δεν είναι καθολικές και πρέπει να ελέγχονται στο σχέδιο του προϊόντος.

12. Σύνδεση σώματος με ενσωματωμένη θερμοστατική βαλβίδα

Ορισμένα σώματα πάνελ διαθέτουν εργοστασιακά ενσωματωμένο σώμα θερμοστατικής βαλβίδας.

Η θερμοστατική κεφαλή τοποθετείται στην προβλεπόμενη θέση.

Η βαλβίδα ρυθμίζει την παροχή νερού προς το σώμα ανάλογα με τη θερμοκρασία που αντιλαμβάνεται η κεφαλή.

Σε αρκετές κατασκευές υπάρχει δυνατότητα προρύθμισης της παροχής.

Η προρύθμιση πρέπει να βασίζεται στην απαιτούμενη παροχή και στη διαθέσιμη διαφορική πίεση.

13. Διακόπτης προσαγωγής και βαλβίδα επιστροφής

Σε μια τυπική εγκατάσταση σώματος μπορεί να υπάρχουν:

Διακόπτης ή θερμοστατική βαλβίδα προσαγωγής

Επιτρέπει τη ρύθμιση ή τη διακοπή της ροής προς το σώμα.

Βαλβίδα επιστροφής (lockshield)

Μπορεί να χρησιμοποιείται για απομόνωση και υδραυλική ρύθμιση, ανάλογα με τον τύπο.

Η θέση και ο ρόλος κάθε εξαρτήματος εξαρτώνται από τη συνδεσμολογία.

Η ανεξέλεγκτη μεταβολή των ρυθμίσεων μπορεί να επηρεάσει την εξισορρόπηση ολόκληρου του δικτύου.

14. Τι είναι η υδραυλική εξισορρόπηση;

Η υδραυλική εξισορρόπηση είναι η διαδικασία ρύθμισης των παροχών ώστε κάθε σώμα να λαμβάνει την κατάλληλη ποσότητα νερού.

Χωρίς εξισορρόπηση, οι κλάδοι με μικρότερη υδραυλική αντίσταση μπορεί να λαμβάνουν υπερβολική παροχή.

Αντίθετα, απομακρυσμένα ή πιο απαιτητικά κυκλώματα μπορεί να υποτροφοδοτούνται.

Η εξισορρόπηση μπορεί να πραγματοποιείται με:

• Προρυθμιζόμενες θερμοστατικές βαλβίδες.

• Βαλβίδες εξισορρόπησης.

• Κατάλληλες βαλβίδες επιστροφής.

• Ρυθμιστές διαφορικής πίεσης.

• Άλλα προβλεπόμενα υδραυλικά εξαρτήματα.

Η σωστή ρύθμιση απαιτεί στοιχεία παροχών και πιέσεων.

15. Υπολογισμός παροχής νερού προς σώμα

Η παροχή νερού μπορεί να υπολογιστεί προσεγγιστικά από τη θερμική ισχύ και τη διαφορά θερμοκρασίας προσαγωγής–επιστροφής.

Για νερό σε συνήθεις θερμοκρασίες θέρμανσης:

Q(W) ≈ 1,163 × V̇(L/h) × ΔTνερού(K)

Όπου:

• Q: θερμική ισχύς.

• V̇: ογκομετρική παροχή.

• ΔTνερού: πτώση θερμοκρασίας του νερού μεταξύ εισόδου και εξόδου.

Για σώμα ισχύος 1.500 W με σχεδιασμένη πτώση θερμοκρασίας 10 K:

V̇ = 1.500 / (1,163 × 10)

V̇ ≈ 129 L/h

Η παροχή αυτή αποτελεί τιμή σχεδιασμού για το συγκεκριμένο θερμικό φορτίο και τη συγκεκριμένη πτώση θερμοκρασίας.

16. Απώλειες πίεσης στο δίκτυο

Κατά την κυκλοφορία του νερού δημιουργούνται απώλειες πίεσης λόγω τριβών και τοπικών αντιστάσεων.

Οι απώλειες εξαρτώνται από:

• Το μήκος των σωλήνων.

• Την εσωτερική διάμετρο.

• Την παροχή.

• Το υλικό και την τραχύτητα.

• Τις γωνίες και τα εξαρτήματα.

• Τις βαλβίδες.

• Τα χαρακτηριστικά του σώματος.

Ο κυκλοφορητής πρέπει να παρέχει την απαιτούμενη παροχή στη διαθέσιμη μανομετρική διαφορά του σχεδιασμένου δικτύου.

Η αύξηση της ταχύτητας του κυκλοφορητή δεν αποτελεί γενική λύση σε προβλήματα κατανομής παροχής.

17. Σύνδεση σωμάτων σε εγκατάσταση με αντλία θερμότητας

Σε εγκαταστάσεις με αντλία θερμότητας, η σωστή υδραυλική διανομή έχει ιδιαίτερη σημασία.

Οι χαμηλότερες θερμοκρασίες προσαγωγής συχνά απαιτούν μεγαλύτερη επιφάνεια θερμαντικών σωμάτων.

Επιπλέον, πρέπει να εξετάζονται:

• Η απαιτούμενη παροχή του συστήματος.

• Η ελάχιστη επιτρεπόμενη παροχή της αντλίας θερμότητας.

• Οι πτώσεις πίεσης.

• Η λειτουργία των θερμοστατικών βαλβίδων.

• Η διατήρηση κατάλληλης κυκλοφορίας κατά τις ειδικές λειτουργίες της μονάδας.

• Οι απαιτήσεις ελάχιστου όγκου νερού, όπου ισχύουν.

Ο υδραυλικός διαχωρισμός ή το δοχείο αδρανείας δεν απαιτούνται υποχρεωτικά σε κάθε εγκατάσταση. Η ανάγκη τους εξαρτάται από τη μελέτη και τις οδηγίες του κατασκευαστή.

18. Σύνδεση σωμάτων με λέβητα συμπύκνωσης

Σε ένα σύστημα με λέβητα συμπύκνωσης, οι χαμηλότερες θερμοκρασίες επιστροφής συνήθως ευνοούν τη συμπύκνωση υδρατμών των καυσαερίων.

Η σωστή επιλογή σωμάτων και η υδραυλική εξισορρόπηση μπορούν να βοηθήσουν στη λειτουργία με κατάλληλες θερμοκρασίες νερού.

Ωστόσο, η υδραυλική ρύθμιση πρέπει να εξασφαλίζει την απαιτούμενη κυκλοφορία και να τηρεί τα όρια λειτουργίας του λέβητα.

Η υπερβολική μείωση της παροχής δεν αποτελεί από μόνη της μέθοδο βελτίωσης της απόδοσης.

19. Εξαερισμός θερμαντικών σωμάτων

Ο αέρας που συγκεντρώνεται σε ένα σώμα μπορεί να εμποδίσει την κυκλοφορία και να μειώσει τη θερμική απόδοση.

Για τον λόγο αυτό τα σώματα διαθέτουν συνήθως εξαεριστικό σε κατάλληλη θέση.

Πιθανά συμπτώματα εγκλωβισμένου αέρα είναι:

• Κρύο τμήμα στο επάνω μέρος.

• Θόρυβοι ροής.

• Μειωμένη ή ανομοιόμορφη θέρμανση.

Ωστόσο, παρόμοια συμπτώματα μπορούν να προκληθούν και από ανεπαρκή παροχή ή άλλες βλάβες.

Ο εξαερισμός πρέπει να γίνεται σύμφωνα με τις οδηγίες του εξοπλισμού, με προσοχή στην πίεση και στη θερμοκρασία του νερού.

20. Συνήθη λάθη σύνδεσης

Αντιστροφή προσαγωγής και επιστροφής

Μπορεί να προκαλέσει δυσλειτουργίες σε σώματα με συγκεκριμένη εσωτερική διάταξη ή ενσωματωμένη βαλβίδα.

Χρήση ακατάλληλης βαλβίδας σε μονοσωλήνιο

Μπορεί να επηρεάσει την κυκλοφορία σε ολόκληρο τον βρόχο.

Παράλειψη υδραυλικής εξισορρόπησης

Μπορεί να οδηγήσει σε υπερτροφοδότηση ορισμένων σωμάτων και ανεπαρκή θέρμανση άλλων.

Ανεπαρκής διάμετρος σωληνώσεων

Μπορεί να αυξήσει σημαντικά τις απώλειες πίεσης.

Λανθασμένη θέση θερμοστατικής κεφαλής

Μπορεί να προκαλέσει ανακριβή έλεγχο θερμοκρασίας.

Ανεπαρκής στήριξη

Μπορεί να δημιουργήσει μηχανικές καταπονήσεις και προβλήματα ασφάλειας.

Παράλειψη ελέγχων στεγανότητας

Μπορεί να οδηγήσει σε διαρροές μετά τη θέση σε λειτουργία.

21. Έλεγχοι πριν από την παράδοση της εγκατάστασης

Μετά την ολοκλήρωση των συνδέσεων πρέπει να πραγματοποιούνται οι προβλεπόμενοι έλεγχοι από αρμόδιο τεχνικό.

Ενδεικτικά:

1. Έλεγχος σωστής διάταξης προσαγωγής και επιστροφής.

2. Έλεγχος καταλληλότητας βαλβίδων.

3. Έλεγχος μηχανικής στήριξης.

4. Έλεγχος στεγανότητας σύμφωνα με τις προδιαγραφές.

5. Πλήρωση και κατάλληλος εξαερισμός.

6. Έλεγχος πίεσης λειτουργίας.

7. Έλεγχος κυκλοφορίας.

8. Υδραυλική εξισορρόπηση.

9. Έλεγχος θερμικής απόδοσης.

10. Καταγραφή τελικών ρυθμίσεων.

Η διαδικασία πρέπει να ακολουθεί τα εγχειρίδια των κατασκευαστών και τις ισχύουσες τεχνικές απαιτήσεις.

22. Ποια συνδεσμολογία είναι καλύτερη;

Δεν υπάρχει μία συνδεσμολογία κατάλληλη για κάθε κτίριο.

Το δισωλήνιο σύστημα προσφέρει ευελιξία και ανεξάρτητη τροφοδότηση των σωμάτων μέσω παράλληλων κλάδων.

Το μονοσωλήνιο μπορεί να λειτουργεί αποτελεσματικά όταν οι βρόχοι, οι ειδικές βαλβίδες και οι θερμοκρασίες έχουν υπολογιστεί σωστά.

Η πλευρική, διαγώνια ή κάτω σύνδεση επιλέγεται με βάση τον τύπο σώματος, τη διάταξη σωληνώσεων και τις οδηγίες του κατασκευαστή.

Το βασικό κριτήριο δεν είναι μόνο ο αριθμός των σωλήνων, αλλά η εξασφάλιση της απαιτούμενης παροχής και θερμικής ισχύος σε κάθε σώμα.

Συμπέρασμα

Η σωστή σύνδεση των σωμάτων καλοριφέρ αποτελεί μέρος της συνολικής υδραυλικής μελέτης της εγκατάστασης.

Το δισωλήνιο και το μονοσωλήνιο σύστημα έχουν διαφορετική λειτουργική συμπεριφορά, ενώ η πλευρική, διαγώνια και κάτω σύνδεση αφορούν τον τρόπο σύνδεσης των στομίων του σώματος.

Η κατάλληλη επιλογή βαλβίδων, ο σωστός υπολογισμός παροχών και η υδραυλική εξισορρόπηση είναι απαραίτητα για ομοιόμορφη θέρμανση και αξιόπιστη λειτουργία.

Ένα θερμαντικό σώμα αποδίδει σωστά μόνο όταν συνδυάζονται η κατάλληλη θερμική διαστασιολόγηση με τη σωστή υδραυλική σύνδεση και παροχή νερού.

Το άρθρο έχει ενημερωτικό χαρακτήρα και δεν αποτελεί σχέδιο εγκατάστασης. Η επιλογή εξαρτημάτων, οι συνδέσεις και οι δοκιμές πρέπει να πραγματοποιούνται από αρμόδιο τεχνικό σύμφωνα με τη μελέτη και τις οδηγίες των κατασκευαστών.

Thermosphere.gr — Τεχνική ενημέρωση για θέρμανση και ύδρευση.
