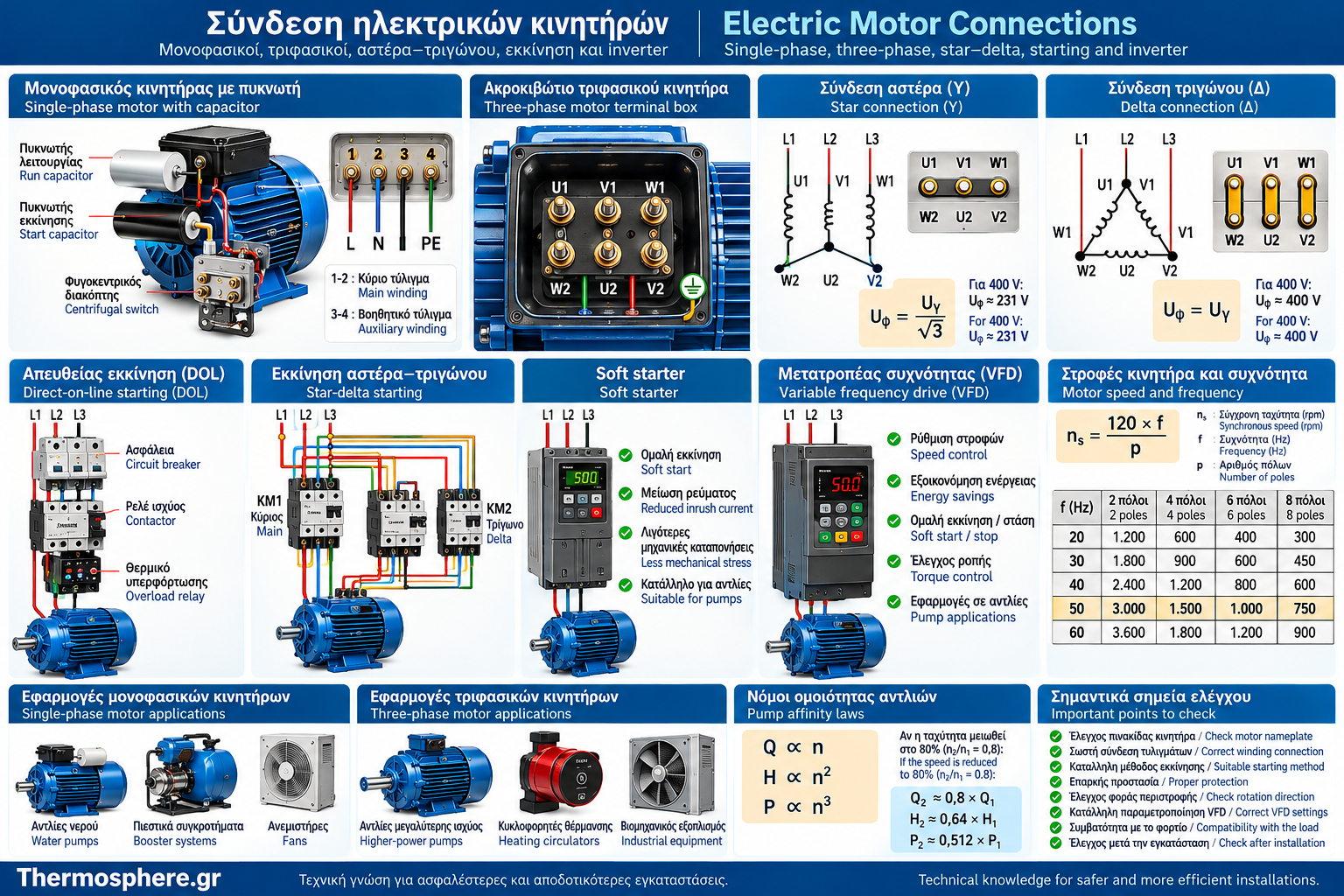

Σύνδεση ηλεκτρικών κινητήρων: Πλήρης οδηγός μονοφασικών, τριφασικών, αστέρα–τριγώνου, εκκίνησης και inverter

Σύνδεση ηλεκτρικών κινητήρων: Πλήρης οδηγός μονοφασικών, τριφασικών, αστέρα–τριγώνου, εκκίνησης και inverter

Η σωστή σύνδεση ενός ηλεκτρικού κινητήρα είναι καθοριστική για την ασφαλή εκκίνηση, την αξιόπιστη λειτουργία και τη διάρκεια ζωής του.

Δύο κινητήρες με παρόμοια ονομαστική ισχύ μπορεί να απαιτούν εντελώς διαφορετικό τρόπο σύνδεσης. Η επιλογή εξαρτάται από την τροφοδοσία, την κατασκευή των τυλιγμάτων, την πινακίδα χαρακτηριστικών, τη ροπή εκκίνησης, το φορτίο και τις απαιτήσεις ελέγχου.

Στις εγκαταστάσεις νερού και θέρμανσης συναντάμε μονοφασικούς κινητήρες με πυκνωτές, τριφασικούς ασύγχρονους κινητήρες, αντλίες με ηλεκτρονικό έλεγχο και κυκλοφορητές μεταβλητών στροφών.

Οι βασικές μέθοδοι εκκίνησης περιλαμβάνουν την απευθείας εκκίνηση, τη μειωμένη τάση μέσω κατάλληλων διατάξεων, τη σύνδεση αστέρα–τριγώνου, τους ηλεκτρονικούς εκκινητές ομαλής εκκίνησης και τους μετατροπείς συχνότητας.

Στον οδηγό αυτό αναλύουμε τις αρχές λειτουργίας κάθε μεθόδου, τις διαφορές τους, τα πλεονεκτήματα και τους περιορισμούς τους, καθώς και τα σημαντικότερα κριτήρια επιλογής.

Σημαντικό: Τα διαγράμματα και οι σχέσεις που περιγράφονται είναι εκπαιδευτικά. Δεν αποτελούν οδηγίες καλωδίωσης συγκεκριμένου κινητήρα. Η πραγματική συνδεσμολογία καθορίζεται από τον κατασκευαστή και πρέπει να εκτελείται από κατάλληλα αδειοδοτημένο επαγγελματία.

1. Τι σημαίνει σύνδεση ηλεκτρικού κινητήρα;

Η σύνδεση ηλεκτρικού κινητήρα περιλαμβάνει τη διαμόρφωση των ηλεκτρικών κυκλωμάτων που απαιτούνται για την τροφοδοσία, την εκκίνηση, τη λειτουργία και την προστασία του.

Δεν περιορίζεται στη σύνδεση των αγωγών τροφοδοσίας.

Περιλαμβάνει επίσης:

• Την κατάλληλη τάση λειτουργίας.

• Τη σύνδεση των τυλιγμάτων.

• Τον τρόπο εκκίνησης.

• Τον έλεγχο της φοράς περιστροφής.

• Την προστασία από ηλεκτρικά σφάλματα.

• Τον έλεγχο των στροφών, όπου απαιτείται.

• Τις διατάξεις χειρισμού και αυτοματισμού.

• Την προστατευτική γείωση.

Ένα σωστά σχεδιασμένο σύστημα πρέπει να επιτρέπει στον κινητήρα να αναπτύσσει την απαιτούμενη ροπή χωρίς να υπερβαίνει τα επιτρεπόμενα ηλεκτρικά και θερμικά όρια.

2. Τι ελέγχουμε πριν από οποιαδήποτε σύνδεση;

Το πρώτο βήμα είναι η αξιολόγηση της πινακίδας χαρακτηριστικών και των τεχνικών οδηγιών του κατασκευαστή.

Βασικά στοιχεία

Γιατί δεν αρκεί να γνωρίζουμε μόνο τα kW;

Η ισχύς δεν προσδιορίζει από μόνη της τη σωστή σύνδεση.

Ένας κινητήρας 3 kW μπορεί να έχει διαφορετικές απαιτήσεις τάσης, ρεύματος και εκκίνησης από άλλον κινητήρα ίδιας ισχύος.

Η πινακίδα και το τεχνικό εγχειρίδιο έχουν προτεραιότητα έναντι γενικών κανόνων.

3. Σύνδεση μονοφασικών ηλεκτρικών κινητήρων

Οι μονοφασικοί κινητήρες χρησιμοποιούνται σε πολλές μικρές αντλίες, πιεστικά συγκροτήματα και βοηθητικές εφαρμογές.

Οι συνήθεις μονοφασικοί ασύγχρονοι κινητήρες διαθέτουν:

• Κύριο τύλιγμα.

• Βοηθητικό τύλιγμα.

• Διάταξη δημιουργίας κατάλληλης διαφοράς φάσης.

• Σε αρκετές περιπτώσεις, έναν ή περισσότερους πυκνωτές.

Γιατί χρειάζεται βοηθητικό κύκλωμα;

Μια απλή μονοφασική τροφοδοσία στο κύριο τύλιγμα ενός τυπικού μονοφασικού ασύγχρονου κινητήρα δεν δημιουργεί από μόνη της επαρκή αρχική ροπή.

Το βοηθητικό κύκλωμα συμβάλλει στη δημιουργία της απαιτούμενης συνθήκης εκκίνησης.

Η ακριβής διαμόρφωση εξαρτάται από την κατασκευή του κινητήρα.

4. Πυκνωτής εκκίνησης και πυκνωτής λειτουργίας

Οι πυκνωτές χρησιμοποιούνται σε συγκεκριμένους τύπους μονοφασικών κινητήρων για τη δημιουργία διαφοράς φάσης μεταξύ των ρευμάτων των τυλιγμάτων.

Πυκνωτής εκκίνησης

Χρησιμοποιείται κατά τη φάση εκκίνησης σε κατάλληλα σχεδιασμένους κινητήρες.

Συνήθως αποσυνδέεται από το κύκλωμα όταν ολοκληρωθεί η εκκίνηση, μέσω προβλεπόμενης διάταξης.

Πυκνωτής λειτουργίας

Παραμένει συνδεδεμένος κατά τη λειτουργία σε κινητήρες που έχουν σχεδιαστεί για αυτόν τον τρόπο λειτουργίας.

Βασικές διαφορές

Σημαντική προειδοποίηση

Δεν επιτρέπεται αυθαίρετη αντικατάσταση πυκνωτή μόνο βάσει της φυσικής του εμφάνισης.

Πρέπει να ελέγχονται η χωρητικότητα, η ονομαστική τάση, ο τύπος, η κατηγορία λειτουργίας και οι οδηγίες του κατασκευαστή.

Οι πυκνωτές μπορούν να διατηρούν επικίνδυνη ηλεκτρική ενέργεια ακόμη και μετά την αποσύνδεση της τροφοδοσίας.

5. Μονοφασικοί κινητήρες σε αντλίες νερού

Σε οικιακές αντλίες και μικρά πιεστικά συγκροτήματα συναντώνται συχνά μονοφασικοί κινητήρες με πυκνωτή.

Σημαντικά χαρακτηριστικά

• Απαιτούμενη ροπή εκκίνησης.

• Συχνότητα εκκινήσεων.

• Υδραυλικό φορτίο.

• Ονομαστικό ρεύμα.

• Θερμική προστασία.

• Κατάλληλη τάση τροφοδοσίας.

Γιατί η συχνότητα εκκινήσεων έχει σημασία;

Οι επαναλαμβανόμενες εκκινήσεις προκαλούν θερμική καταπόνηση στα τυλίγματα.

Σε ένα πιεστικό συγκρότημα, οι πολύ συχνές εκκινήσεις μπορεί να σχετίζονται με προβλήματα στη ρύθμιση, στο δοχείο πίεσης ή στη συνολική λειτουργία του συστήματος.

Η αντιμετώπιση απαιτεί έλεγχο τόσο του ηλεκτρικού όσο και του υδραυλικού μέρους.

6. Σύνδεση τριφασικών ηλεκτρικών κινητήρων

Οι τριφασικοί ασύγχρονοι κινητήρες διαθέτουν συνήθως τρία τυλίγματα στάτη.

Σε αρκετούς κινητήρες τα άκρα των τυλιγμάτων οδηγούνται σε ακροκιβώτιο, επιτρέποντας διαφορετικές συνδέσεις σύμφωνα με την κατασκευή και την πινακίδα.

Συνήθεις σημάνσεις

• U1 και U2.

• V1 και V2.

• W1 και W2.

Οι σημάνσεις χρησιμοποιούνται για την αναγνώριση των άκρων των τυλιγμάτων.

Τι καθορίζει τη συνδεσμολογία;

• Η ονομαστική τάση των τυλιγμάτων.

• Η τάση του δικτύου.

• Η προβλεπόμενη μέθοδος εκκίνησης.

• Οι οδηγίες του κατασκευαστή.

Δεν πρέπει να συμπεραίνεται η σωστή σύνδεση μόνο από τη θέση των ακροδεκτών.

7. Σύνδεση αστέρα (Y)

Στη σύνδεση αστέρα, το ένα άκρο κάθε τυλίγματος συνδέεται σε κοινό σημείο.

Τα υπόλοιπα άκρα συνδέονται στις τρεις φάσεις της τροφοδοσίας.

Σε ισορροπημένο τριφασικό σύστημα:

Uφ = Uγ / √3

όπου:

• Uφ: τάση κάθε τυλίγματος.

• Uγ: πολική τάση του δικτύου.

Παράδειγμα

Για πολική τάση 400 V:

Uφ = 400 / √3

Uφ ≈ 231 V

Άρα, σε σύνδεση αστέρα με πολική τάση 400 V, κάθε τύλιγμα δέχεται περίπου 231 V.

Σημαντικό

Η σύνδεση αστέρα δεν είναι κατάλληλη για κάθε κινητήρα σε κάθε τάση.

Η καταλληλότητα εξαρτάται από την ονομαστική τάση των τυλιγμάτων και τα στοιχεία της πινακίδας.

8. Σύνδεση τριγώνου (Δ)

Στη σύνδεση τριγώνου, τα τρία τυλίγματα συνδέονται διαδοχικά σχηματίζοντας κλειστό κύκλωμα.

Οι τρεις φάσεις συνδέονται στα αντίστοιχα σημεία σύνδεσης.

Σε ισορροπημένο τριφασικό σύστημα:

Uφ = Uγ

Δηλαδή η τάση κάθε τυλίγματος είναι ίση με την πολική τάση τροφοδοσίας.

Παράδειγμα

Για δίκτυο 400 V:

Uφ = 400 V

Κάθε τύλιγμα δέχεται 400 V.

Γιατί είναι κρίσιμη η πινακίδα;

Αν ένα τύλιγμα έχει σχεδιαστεί για 230 V, η εφαρμογή 400 V απευθείας στα άκρα του μπορεί να προκαλέσει σοβαρή υπερκαταπόνηση.

Η λανθασμένη σύνδεση δεν αποτελεί απλώς σφάλμα λειτουργίας αλλά ενδέχεται να προκαλέσει καταστροφή του κινητήρα.

9. Τι σημαίνουν οι ενδείξεις 230/400 V και 400/690 V;

Οι διπλές ενδείξεις τάσης σε κινητήρες κατάλληλους για συνδέσεις Δ/Y συνδέονται με την ονομαστική τάση των τυλιγμάτων.

Παράδειγμα 230/400 V Δ/Y

Στην τυπική περίπτωση:

• Δ: 230 V πολική τάση.

• Y: 400 V πολική τάση.

Σε τριφασικό δίκτυο 400 V, ο συγκεκριμένος κινητήρας λειτουργεί κανονικά σε αστέρα, εφόσον αυτό επιβεβαιώνεται από την πινακίδα και τον κατασκευαστή.

Παράδειγμα 400/690 V Δ/Y

Στην τυπική περίπτωση:

• Δ: 400 V πολική τάση.

• Y: 690 V πολική τάση.

Σε δίκτυο 400 V, ο κινητήρας μπορεί να έχει κανονική λειτουργία σε τρίγωνο.

Βασική αρχή

Η ένδειξη 230/400 V δεν σημαίνει ότι ο κινητήρας μπορεί να λειτουργεί αυθαίρετα σε οποιαδήποτε από τις δύο συνδέσεις πάνω στο ίδιο δίκτυο.

Η σύνδεση πρέπει να αντιστοιχεί στην ονομαστική τάση των τυλιγμάτων.

10. Απευθείας εκκίνηση κινητήρα (DOL)

Η απευθείας εκκίνηση, γνωστή ως Direct-On-Line ή DOL, αποτελεί μία από τις απλούστερες μεθόδους εκκίνησης κατάλληλων κινητήρων.

Ο κινητήρας συνδέεται στην προβλεπόμενη τάση τροφοδοσίας μέσω κατάλληλου συστήματος χειρισμού και προστασίας.

Πλεονεκτήματα

• Σχετικά απλή διάταξη.

• Ευρεία εφαρμογή.

• Περιορισμένη πολυπλοκότητα.

• Καλή διαθεσιμότητα εξοπλισμού.

Περιορισμοί

Κατά την εκκίνηση, ο κινητήρας μπορεί να απορροφήσει ρεύμα σημαντικά μεγαλύτερο από το ονομαστικό.

Αυτό μπορεί να επηρεάσει:

• Την πτώση τάσης του δικτύου.

• Τη μηχανική καταπόνηση.

• Τη θερμική συμπεριφορά.

• Την επιλογή προστατευτικών διατάξεων.

Ενδεικτικό παράδειγμα

Αν ένας κινητήρας έχει ονομαστικό ρεύμα 10 A και ο λόγος ρεύματος εκκίνησης προς ονομαστικό είναι 6:

Iεκκ = 6 × 10 = 60 A

Η τιμή είναι ενδεικτική. Το πραγματικό ρεύμα εκκίνησης εξαρτάται από τον κινητήρα και τις συνθήκες τροφοδοσίας.

11. Εκκίνηση αστέρα–τριγώνου

Η εκκίνηση αστέρα–τριγώνου χρησιμοποιείται σε κατάλληλους τριφασικούς ασύγχρονους κινητήρες.

Η μέθοδος βασίζεται στη μεταβολή της σύνδεσης των τυλιγμάτων κατά την εκκίνηση.

Αρχή λειτουργίας

Κατά τη φάση εκκίνησης, τα τυλίγματα συνδέονται σε αστέρα.

Στη συνέχεια, το σύστημα μεταβαίνει στην προβλεπόμενη σύνδεση τριγώνου για την κανονική λειτουργία.

Βασική προϋπόθεση

Ο κινητήρας πρέπει να είναι κατάλληλος για κανονική λειτουργία σε τρίγωνο στην πολική τάση του δικτύου.

Για παράδειγμα, ένας τυπικός κινητήρας 400/690 V Δ/Y μπορεί να είναι κατάλληλος για εκκίνηση αστέρα–τριγώνου σε δίκτυο 400 V, εφόσον πληρούνται και οι υπόλοιπες προϋποθέσεις.

Αντίθετα, ένας τυπικός κινητήρας 230/400 V Δ/Y δεν είναι κατάλληλος για κανονική λειτουργία σε τρίγωνο σε δίκτυο 400 V.

Τι επιτυγχάνεται;

Η μειωμένη τάση ανά τύλιγμα κατά την εκκίνηση περιορίζει το ρεύμα εκκίνησης.

Ωστόσο, μειώνεται και η διαθέσιμη ροπή.

12. Ρεύμα και ροπή στην εκκίνηση αστέρα–τριγώνου

Για τον ίδιο κινητήρα και την ίδια πολική τάση, σε μια απλοποιημένη σύγκριση με την απευθείας εκκίνηση σε τρίγωνο:

Iγραμμής,Y ≈ Iγραμμής,Δ / 3

Η ροπή εκκίνησης προσεγγιστικά ακολουθεί το τετράγωνο της εφαρμοζόμενης τάσης.

Επομένως:

Tεκκ,Y ≈ Tεκκ,Δ / 3

Παράδειγμα

Αν η απευθείας εκκίνηση σε τρίγωνο έχει ενδεικτικά:

• Ρεύμα γραμμής εκκίνησης: 90 A.

• Ροπή εκκίνησης: 60 N·m.

Τότε, υπό τις απλοποιημένες παραδοχές:

• Ρεύμα γραμμής σε αστέρα: περίπου 30 A.

• Ροπή εκκίνησης σε αστέρα: περίπου 20 N·m.

Γιατί είναι σημαντικό;

Η μέθοδος δεν είναι κατάλληλη για κάθε φορτίο.

Αν η απαιτούμενη ροπή εκκίνησης είναι υψηλή, ο κινητήρας μπορεί να δυσκολεύεται να επιταχύνει επαρκώς.

Επίσης, η μετάβαση από αστέρα σε τρίγωνο μπορεί να προκαλέσει μεταβατικά ηλεκτρικά και μηχανικά φαινόμενα.

Οι πραγματικές τιμές εξαρτώνται από τον κινητήρα, το φορτίο και τη διάταξη εκκίνησης.

13. Εκκινητής ομαλής εκκίνησης (Soft Starter)

Ο soft starter είναι ηλεκτρονική διάταξη που χρησιμοποιείται για τον έλεγχο της διαδικασίας εκκίνησης κατάλληλων κινητήρων.

Σε συνήθεις εφαρμογές, ελέγχει την εφαρμοζόμενη τάση κατά την εκκίνηση.

Βασικοί στόχοι

• Περιορισμός του ρεύματος εκκίνησης.

• Μείωση απότομων μηχανικών καταπονήσεων.

• Ομαλότερη επιτάχυνση.

• Ελεγχόμενη επιβράδυνση σε κατάλληλες εφαρμογές.

Εφαρμογές σε αντλίες

Σε ορισμένα αντλητικά συστήματα, η κατάλληλη ομαλή εκκίνηση ή στάση μπορεί να περιορίσει ανεπιθύμητες υδραυλικές μεταβολές.

Ωστόσο, η αποτελεσματικότητα εξαρτάται από τα χαρακτηριστικά της αντλίας και του δικτύου.

Περιορισμός

Ένας τυπικός soft starter δεν αποτελεί από μόνος του σύστημα συνεχούς ρύθμισης στροφών όπως ένας μετατροπέας συχνότητας.

Μετά την εκκίνηση, ο κινητήρας λειτουργεί συνήθως κοντά στις στροφές που αντιστοιχούν στη συχνότητα τροφοδοσίας και στο φορτίο.

14. Τι είναι το inverter ή VFD;

Ο μετατροπέας συχνότητας, γνωστός ως Variable Frequency Drive (VFD), είναι ηλεκτρονικό σύστημα που ελέγχει την τροφοδοσία κατάλληλου ηλεκτρικού κινητήρα.

Μεταβάλλοντας τη συχνότητα και την τάση ή εφαρμόζοντας πιο σύνθετες μεθόδους ελέγχου, μπορεί να ρυθμίζει την ταχύτητα και τη ροπή.

Βασικά υποσυστήματα

Σε έναν συνηθισμένο μετατροπέα AC–DC–AC συναντώνται:

1. Ανορθωτής.

2. Ενδιάμεσο κύκλωμα DC.

3. Αντιστροφέας ισχύος.

4. Ηλεκτρονικό σύστημα ελέγχου.

Τι επιτυγχάνει;

• Μεταβολή στροφών.

• Ελεγχόμενη επιτάχυνση.

• Ελεγχόμενη επιβράδυνση.

• Προσαρμογή λειτουργίας στο φορτίο.

• Δυνατότητες παρακολούθησης και διάγνωσης.

• Εξοικονόμηση ενέργειας σε κατάλληλες εφαρμογές.

Η εξοικονόμηση δεν είναι ίδια σε όλα τα φορτία.

15. Πώς επηρεάζει η συχνότητα τις στροφές του κινητήρα;

Η σύγχρονη ταχύτητα του περιστρεφόμενου μαγνητικού πεδίου δίνεται από τη σχέση:

nₛ = 120 × f / p

όπου:

• nₛ: σύγχρονη ταχύτητα σε rpm.

• f: συχνότητα σε Hz.

• p: αριθμός πόλων.

Παράδειγμα τετραπολικού κινητήρα

Η πραγματική ταχύτητα ενός ασύγχρονου κινητήρα είναι διαφορετική λόγω ολίσθησης.

Σημαντική διευκρίνιση

Η δυνατότητα λειτουργίας σε διαφορετική συχνότητα δεν σημαίνει ότι κάθε κινητήρας μπορεί να λειτουργεί απεριόριστα σε οποιαδήποτε ταχύτητα.

Πρέπει να εξετάζονται:

• Η ψύξη.

• Η επιτρεπόμενη ροπή.

• Τα μηχανικά όρια.

• Η μόνωση.

• Η καταλληλότητα για τροφοδοσία από VFD.

• Οι οδηγίες του κατασκευαστή.

16. Έλεγχος V/f και διανυσματικός έλεγχος

Οι μετατροπείς συχνότητας μπορούν να χρησιμοποιούν διαφορετικές στρατηγικές ελέγχου.

Έλεγχος V/f

Η βασική αρχή είναι η κατάλληλη μεταβολή της τάσης σε συνάρτηση με τη συχνότητα.

Χρησιμοποιείται σε πολλές εφαρμογές όπου δεν απαιτείται ιδιαίτερα ακριβής δυναμικός έλεγχος ροπής.

Διανυσματικός έλεγχος

Ο διανυσματικός έλεγχος αξιοποιεί μαθηματικά μοντέλα και μετρήσεις ή εκτιμήσεις ηλεκτρικών μεγεθών για πιο εξελιγμένο έλεγχο της ηλεκτρομαγνητικής ροπής.

Σύγκριση

Η επιλογή εξαρτάται από το φορτίο και τις απαιτήσεις του συστήματος.

17. Inverter σε αντλίες νερού και πιεστικά συγκροτήματα

Οι μετατροπείς συχνότητας χρησιμοποιούνται ευρέως σε συστήματα άντλησης με μεταβαλλόμενες απαιτήσεις.

Ενδεικτική εφαρμογή

Ένα πιεστικό συγκρότημα μπορεί να διαθέτει:

• Αισθητήριο πίεσης.

• Ηλεκτρονικό ελεγκτή.

• VFD.

• Ηλεκτρικό κινητήρα.

• Αντλία.

Ο ελεγκτής μεταβάλλει τις στροφές σύμφωνα με την απαιτούμενη λειτουργία.

Πιθανά οφέλη

• Προσαρμογή παροχής.

• Περιορισμός άσκοπης λειτουργίας σε υψηλές στροφές.

• Ομαλότερη εκκίνηση.

• Δυνατότητα διατήρησης πίεσης.

• Ενεργειακή εξοικονόμηση σε κατάλληλες συνθήκες.

Τι πρέπει να προσέχουμε;

Η ελάχιστη ταχύτητα λειτουργίας, η ψύξη κινητήρα, τα υδραυλικά όρια και η συμπεριφορά της αντλίας πρέπει να λαμβάνονται υπόψη.

Δεν είναι κάθε αντλία κατάλληλη για ανεξέλεγκτη μεταβολή στροφών.

18. Νόμοι ομοιότητας αντλιών και εξοικονόμηση ενέργειας

Για την ίδια φυγοκεντρική αντλία, υπό κατάλληλες παραδοχές και σε αντίστοιχα σημεία λειτουργίας, ισχύουν προσεγγιστικά οι νόμοι ομοιότητας:

Q ∝ n

H ∝ n²

P ∝ n³

όπου:

• Q: παροχή.

• H: μανομετρικό ύψος.

• P: απαιτούμενη ισχύς.

• n: ταχύτητα περιστροφής.

Παράδειγμα

Αν οι στροφές μειωθούν στο 80%:

n₂/n₁ = 0,8

Τότε, προσεγγιστικά:

Q₂/Q₁ ≈ 0,8

H₂/H₁ ≈ 0,64

P₂/P₁ ≈ 0,512

Δηλαδή η απαιτούμενη ισχύς μπορεί θεωρητικά να μειωθεί περίπου στο 51,2% της αρχικής τιμής.

Σημαντικός περιορισμός

Οι σχέσεις δεν εγγυώνται την ίδια εξοικονόμηση σε κάθε πραγματικό σύστημα.

Η πραγματική συμπεριφορά εξαρτάται από:

• Την καμπύλη της αντλίας.

• Την καμπύλη του δικτύου.

• Το στατικό μανομετρικό ύψος.

• Την απόδοση της αντλίας.

• Την απόδοση του κινητήρα.

• Τις απώλειες του VFD.

• Τα ελάχιστα επιτρεπόμενα όρια λειτουργίας.

19. Αλλαγή φοράς περιστροφής ηλεκτρικού κινητήρα

Η φορά περιστροφής είναι σημαντική για τη σωστή λειτουργία πολλών μηχανών.

Τριφασικοί ασύγχρονοι κινητήρες

Σε κατάλληλες εφαρμογές, η αντιστροφή της ακολουθίας δύο φάσεων μεταβάλλει τη φορά του περιστρεφόμενου μαγνητικού πεδίου.

Η πραγματική εφαρμογή απαιτεί κατάλληλη διάταξη χειρισμού και προστασίας.

Μονοφασικοί κινητήρες

Η αλλαγή φοράς εξαρτάται από την εσωτερική διάταξη των τυλιγμάτων και τις δυνατότητες που προβλέπει ο κατασκευαστής.

Δεν επιτυγχάνεται γενικά με απλή αντιστροφή των δύο αγωγών τροφοδοσίας.

Κινητήρες με VFD

Η φορά μπορεί να ελέγχεται ηλεκτρονικά, εφόσον το επιτρέπει ο κινητήρας, ο μετατροπέας και η μηχανική εφαρμογή.

Εφαρμογή σε αντλίες

Λανθασμένη φορά περιστροφής μπορεί να μειώσει σημαντικά την απόδοση ή να προκαλέσει προβλήματα λειτουργίας.

Η επιβεβαίωση πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή.

20. Επιλογή μεθόδου εκκίνησης κινητήρα

Δεν υπάρχει μία μέθοδος εκκίνησης κατάλληλη για κάθε εφαρμογή.

Κριτήρια επιλογής

1. Ισχύς κινητήρα.

2. Ονομαστικό και εκκινητικό ρεύμα.

3. Απαιτούμενη ροπή εκκίνησης.

4. Αδράνεια φορτίου.

5. Συχνότητα εκκινήσεων.

6. Δυνατότητες ηλεκτρικού δικτύου.

7. Ανάγκη ρύθμισης στροφών.

8. Μηχανικές και υδραυλικές απαιτήσεις.

9. Ενεργειακή απόδοση.

10. Κόστος εγκατάστασης και συντήρησης.

21. Συνήθη λάθη στη σύνδεση και εκκίνηση κινητήρων

Πρόσθετη προσοχή στα VFD

Η χρήση μετατροπέα συχνότητας μπορεί να απαιτεί ειδική αξιολόγηση για:

• Ηλεκτρομαγνητικές παρεμβολές.

• Κατάλληλη καλωδίωση κινητήρα.

• Μήκος καλωδίων.

• Υπερτάσεις στα άκρα του κινητήρα.

• Ρεύματα εδράνων σε ορισμένες εφαρμογές.

• Συμβατότητα με προστατευτικές διατάξεις.

• Ασφαλή απομόνωση και εκφόρτιση του DC ενδιάμεσου κυκλώματος.

Η παραμετροποίηση πρέπει να γίνεται σύμφωνα με τα δεδομένα του κινητήρα και τις οδηγίες του κατασκευαστή του VFD.

22. Συχνές ερωτήσεις για τη σύνδεση και εκκίνηση κινητήρων

1. Ποια είναι η διαφορά αστέρα και τριγώνου;

Στον αστέρα η τάση κάθε τυλίγματος είναι η πολική τάση διαιρεμένη με √3, ενώ στο τρίγωνο κάθε τύλιγμα δέχεται την πολική τάση.

2. Μπορεί ένας κινητήρας 230/400 V να λειτουργήσει σε τρίγωνο σε δίκτυο 400 V;

Στην τυπική περίπτωση κινητήρα με πινακίδα 230/400 V Δ/Y, όχι. Σε δίκτυο 400 V η προβλεπόμενη σύνδεση είναι αστέρας.

3. Πότε χρησιμοποιείται η εκκίνηση αστέρα–τριγώνου;

Όταν ο κινητήρας είναι κατάλληλος για κανονική λειτουργία σε τρίγωνο στην τάση του δικτύου και το φορτίο μπορεί να εκκινήσει με τη μειωμένη διαθέσιμη ροπή.

4. Γιατί χρειάζεται πυκνωτής ένας μονοφασικός κινητήρας;

Σε ορισμένους τύπους, ο πυκνωτής συμβάλλει στη δημιουργία κατάλληλης διαφοράς φάσης για την εκκίνηση ή τη λειτουργία.

5. Ποια είναι η διαφορά soft starter και inverter;

Ο soft starter ελέγχει κυρίως τη διαδικασία εκκίνησης και ενδεχομένως στάσης. Το VFD επιτρέπει συνεχή ρύθμιση της συχνότητας και των στροφών.

6. Μπορεί κάθε τριφασικός κινητήρας να συνδεθεί σε VFD;

Όχι χωρίς αξιολόγηση. Πρέπει να εξετάζονται η καταλληλότητα του κινητήρα, η μόνωση, η ψύξη, τα ηλεκτρικά χαρακτηριστικά και οι οδηγίες του κατασκευαστή.

7. Μπορεί ένα inverter να μειώσει την κατανάλωση μιας αντλίας;

Ναι, σε κατάλληλες εφαρμογές μεταβλητού φορτίου. Η πραγματική εξοικονόμηση εξαρτάται από την αντλία και το υδραυλικό δίκτυο.

8. Γιατί ένας κινητήρας δεν ξεκινά με αστέρα–τρίγωνο;

Μία πιθανή αιτία είναι η ανεπαρκής ροπή εκκίνησης. Υπάρχουν όμως και άλλες ηλεκτρικές ή μηχανικές αιτίες που απαιτούν διάγνωση.

9. Πώς αλλάζει η φορά περιστροφής ενός τριφασικού κινητήρα;

Σε κατάλληλο τριφασικό ασύγχρονο κινητήρα, η αλλαγή ακολουθίας δύο φάσεων αντιστρέφει τη φορά του περιστρεφόμενου πεδίου. Η επέμβαση πρέπει να γίνεται με κατάλληλη επαγγελματική διαδικασία.

10. Ποια μέθοδος εκκίνησης είναι καλύτερη για μια αντλία νερού;

Εξαρτάται από τον κινητήρα, την ισχύ, την απαιτούμενη ροπή, τη συχνότητα εκκινήσεων, το ηλεκτρικό δίκτυο και τη λειτουργία της αντλίας.

Συμπέρασμα

Η σύνδεση και η εκκίνηση ενός ηλεκτρικού κινητήρα επηρεάζουν άμεσα την ασφάλεια, την αξιοπιστία και τη λειτουργική του συμπεριφορά.

Στους μονοφασικούς κινητήρες, οι κατάλληλες διατάξεις βοηθητικών τυλιγμάτων και πυκνωτών επιτρέπουν την προβλεπόμενη εκκίνηση.

Στους τριφασικούς κινητήρες, η σύνδεση αστέρα ή τριγώνου καθορίζεται από την ονομαστική τάση των τυλιγμάτων και την τάση του δικτύου.

Η απευθείας εκκίνηση προσφέρει απλότητα, ενώ η εκκίνηση αστέρα–τριγώνου και οι soft starters μπορούν να περιορίσουν συγκεκριμένες καταπονήσεις, με αντίστοιχους περιορισμούς.

Οι μετατροπείς συχνότητας προσφέρουν επιπλέον δυνατότητες ρύθμισης στροφών, ελέγχου λειτουργίας και ενεργειακής βελτιστοποίησης, ιδιαίτερα σε κατάλληλα συστήματα άντλησης.

Η σωστή μέθοδος σύνδεσης δεν είναι εκείνη που απλώς καταφέρνει να περιστρέψει τον κινητήρα. Είναι εκείνη που εξασφαλίζει συμβατότητα με τα τυλίγματα, επαρκή ροπή, κατάλληλη προστασία και αξιόπιστη λειτουργία στο πραγματικό φορτίο.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημαντική σημείωση ασφαλείας

Το άρθρο έχει ενημερωτικό και εκπαιδευτικό χαρακτήρα. Δεν αποτελεί οδηγία εκτέλεσης ηλεκτρικών συνδέσεων από μη ειδικούς.

Η εγκατάσταση, η σύνδεση, η παραμετροποίηση, η συντήρηση και οι μετρήσεις ηλεκτρικών κινητήρων πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένους και αδειοδοτημένους επαγγελματίες.

Πριν από οποιαδήποτε εργασία πρέπει να εφαρμόζονται διαδικασίες ασφαλούς απομόνωσης και επαλήθευσης απουσίας τάσης. Σε συστήματα με VFD πρέπει να λαμβάνεται ιδιαίτερα υπόψη η αποθηκευμένη ενέργεια στο ενδιάμεσο κύκλωμα DC, σύμφωνα με τις οδηγίες του κατασκευαστή.

Τεχνικές πηγές και πρότυπα

1. IEC 60034-1 — Rotating Electrical Machines: Rating and Performance.

2. IEC 60034-12 — Starting Performance of Single-Speed Three-Phase Cage Induction Motors.

3. IEC 60034-30-1 — Efficiency Classes of Line-Operated AC Motors.

4. IEC 60034-30-2 — Efficiency Classes of Variable Speed AC Motors.

5. IEC 61800 Series — Adjustable Speed Electrical Power Drive Systems.

6. IEC 61800-3 — EMC Requirements and Specific Test Methods.

7. IEC 61800-5-1 — Electrical, Thermal and Energy Safety Requirements.

8. IEC 60947-4-1 — Electromechanical Contactors and Motor-Starters.

9. IEC 60947-4-2 — Semiconductor Motor Controllers, Starters and Soft-Starters.

10. IEC 60204-1 — Safety of Machinery: Electrical Equipment of Machines.

11. IEC 60364 — Low-Voltage Electrical Installations.

12. ΕΛΟΤ — Ελληνικός Οργανισμός Τυποποίησης: https://www.elot.gr/

13. IEC — International Electrotechnical Commission: https://www.iec.ch/

Σημείωση: Η εφαρμογή των προτύπων εξαρτάται από τον τύπο κινητήρα, τον εξοπλισμό, το πεδίο εφαρμογής και τις ισχύουσες εκδόσεις.
