Συμπυκνώματα στην καμινάδα: Αιτίες, προβλήματα και λύσεις
Η εμφάνιση νερού ή υγρασίας στο εσωτερικό μιας καμινάδας αποτελεί φαινόμενο που συναντάται σε εγκαταστάσεις θέρμανσης με φυσικό αέριο, πετρέλαιο και άλλα καύσιμα. Σε αρκετές περιπτώσεις, η αιτία δεν είναι η εισροή βρόχινου νερού αλλά η συμπύκνωση των υδρατμών που περιέχονται στα καυσαέρια.
Τα συμπυκνώματα μπορούν να προκαλέσουν διάβρωση, φθορά υλικών και προβλήματα στεγανότητας, ιδιαίτερα όταν η καπνοδόχος δεν είναι κατάλληλη για λειτουργία υπό υγρές συνθήκες.
Η κατανόηση του φαινομένου είναι σημαντική τόσο για τους επαγγελματίες εγκαταστάτες όσο και για τους ιδιοκτήτες συστημάτων θέρμανσης.
Τι είναι τα συμπυκνώματα καυσαερίων;
Κατά την καύση ενός καυσίμου παράγονται καυσαέρια που περιέχουν, μεταξύ άλλων, διοξείδιο του άνθρακα και υδρατμούς.
Καθώς τα καυσαέρια κινούνται μέσα στην καπνοδόχο, μεταφέρουν θερμότητα προς τα τοιχώματά της και το περιβάλλον.
Εάν η θερμοκρασία τους μειωθεί κάτω από το σημείο δρόσου, μέρος των υδρατμών μετατρέπεται από αέρια σε υγρή μορφή.
Το υγρό που σχηματίζεται ονομάζεται συμπύκνωμα.
Το σημείο δρόσου εξαρτάται από τη σύνθεση των καυσαερίων, τη μερική πίεση των υδρατμών και τις συνθήκες λειτουργίας της εγκατάστασης.
Στα καυσαέρια φυσικού αερίου, το σημείο δρόσου των υδρατμών βρίσκεται συχνά περίπου στους 50–60°C, ανάλογα με την περίσσεια αέρα και τη σύνθεση του καυσίμου. Η περιοχή αυτή είναι ενδεικτική και δεν αποτελεί σταθερή θερμοκρασία για όλες τις εγκαταστάσεις.
Γιατί δημιουργούνται συμπυκνώματα στην καμινάδα;
1. Χαμηλή θερμοκρασία καυσαερίων
Όταν τα καυσαέρια εξέρχονται από τον λέβητα με σχετικά χαμηλή θερμοκρασία, υπάρχει μεγαλύτερη πιθανότητα να ψυχθούν κάτω από το σημείο δρόσου κατά τη διαδρομή τους μέσα στην καπνοδόχο.
Το φαινόμενο μπορεί να εμφανιστεί σε εγκαταστάσεις με χαμηλά θερμικά φορτία ή κατά τη λειτουργία σε μερική ισχύ.
2. Ανεπαρκής θερμομόνωση καπνοδόχου
Οι εξωτερικές καμινάδες εκτίθενται στις μεταβολές της θερμοκρασίας του περιβάλλοντος.
Εάν η θερμομόνωση είναι ανεπαρκής, η θερμότητα των καυσαερίων αποβάλλεται ταχύτερα, αυξάνοντας την πιθανότητα συμπύκνωσης.
Σε κατάλληλες εφαρμογές, οι μονωμένες καπνοδόχοι διπλού τοιχώματος μπορούν να περιορίσουν τις θερμικές απώλειες.
3. Λανθασμένη διαστασιολόγηση
Η υπερβολικά μεγάλη διατομή μιας καπνοδόχου μπορεί να επηρεάσει την ταχύτητα ροής και τη θερμική συμπεριφορά των καυσαερίων.
Σε ορισμένες εγκαταστάσεις, αυτό οδηγεί σε αυξημένη ψύξη και σχηματισμό συμπυκνωμάτων.
Η επιλογή διαμέτρου πρέπει να βασίζεται σε υπολογισμό που λαμβάνει υπόψη τη θερμική ισχύ, την παροχή καυσαερίων, τη θερμοκρασία, το ύψος και τις αντιστάσεις ροής.
4. Συχνές εκκινήσεις και διακοπές λειτουργίας
Κατά την εκκίνηση ενός συμβατικού λέβητα, τα εσωτερικά τοιχώματα της καπνοδόχου μπορεί να είναι ψυχρά.
Η επαφή των θερμών καυσαερίων με αυτές τις επιφάνειες μπορεί να προκαλέσει προσωρινή συμπύκνωση.
Εάν η λειτουργία διακόπτεται πριν θερμανθεί επαρκώς η καπνοδόχος, το φαινόμενο ενδέχεται να επαναλαμβάνεται.
5. Λειτουργία λέβητα συμπύκνωσης
Στους λέβητες συμπύκνωσης, η υγροποίηση μέρους των υδρατμών πραγματοποιείται σκόπιμα μέσα στον κατάλληλα σχεδιασμένο εναλλάκτη θερμότητας.
Με αυτόν τον τρόπο ανακτάται μέρος της λανθάνουσας θερμότητας των καυσαερίων.
Τα καυσαέρια εξέρχονται σε χαμηλότερες θερμοκρασίες σε σύγκριση με πολλούς συμβατικούς λέβητες.
Για τον λόγο αυτό, το σύστημα απαγωγής καυσαερίων πρέπει να είναι κατάλληλο για τις προβλεπόμενες συνθήκες θερμοκρασίας, πίεσης και υγρασίας.
Ποια προβλήματα προκαλούν τα συμπυκνώματα;
Διάβρωση μεταλλικών επιφανειών
Τα συμπυκνώματα μπορεί να περιέχουν διαλυμένες όξινες ενώσεις.
Η χημική τους σύσταση εξαρτάται από το καύσιμο, τα προϊόντα καύσης και τις συνθήκες λειτουργίας.
Όταν έρχονται σε επαφή με ακατάλληλα μεταλλικά υλικά, μπορούν να επιταχύνουν τη διάβρωση.
Φθορά αρμών και συνδέσεων
Η παρουσία υγρών σε συστήματα που έχουν σχεδιαστεί αποκλειστικά για ξηρή λειτουργία μπορεί να επηρεάσει τη στεγανότητα των συνδέσεων.
Η φθορά αυτή ενδέχεται να δημιουργήσει προβλήματα στην ασφαλή απαγωγή των καυσαερίων.
Υγρασία σε τοίχους και δομικά στοιχεία
Σε παλαιές καπνοδόχους από τοιχοποιία, η διείσδυση υγρασίας μπορεί να προκαλέσει λεκέδες, αποχρωματισμούς και φθορά επιχρισμάτων.
Το πρόβλημα ενδέχεται να επιδεινωθεί όταν η καπνοδόχος δεν διαθέτει κατάλληλη εσωτερική επένδυση.
Μείωση διάρκειας ζωής της εγκατάστασης
Η παρατεταμένη έκθεση ακατάλληλων υλικών σε συμπυκνώματα μπορεί να οδηγήσει σε πρόωρη φθορά και ανάγκη αντικατάστασης εξαρτημάτων.
Πώς αντιμετωπίζονται τα συμπυκνώματα στην καμινάδα;
Η αντιμετώπιση εξαρτάται από τον τύπο του λέβητα και από το εάν η εγκατάσταση έχει σχεδιαστεί για ξηρή ή υγρή λειτουργία.
Επιλογή κατάλληλης καπνοδόχου
Τα υλικά της καπνοδόχου πρέπει να είναι κατάλληλα για το καύσιμο και τις συνθήκες λειτουργίας.
Σε εφαρμογές με αναμενόμενη συμπύκνωση απαιτείται σύστημα κατάλληλο για υγρή λειτουργία, με την αντίστοιχη αντοχή στη διάβρωση και την απαιτούμενη στεγανότητα.
Σωστή θερμομόνωση
Σε συμβατικές εγκαταστάσεις όπου επιδιώκεται η αποφυγή ανεπιθύμητης συμπύκνωσης, η θερμομόνωση μπορεί να συμβάλει στη διατήρηση υψηλότερης θερμοκρασίας των καυσαερίων.
Η επιλογή της κατάλληλης λύσης πρέπει να προκύπτει από τις προδιαγραφές της εγκατάστασης.

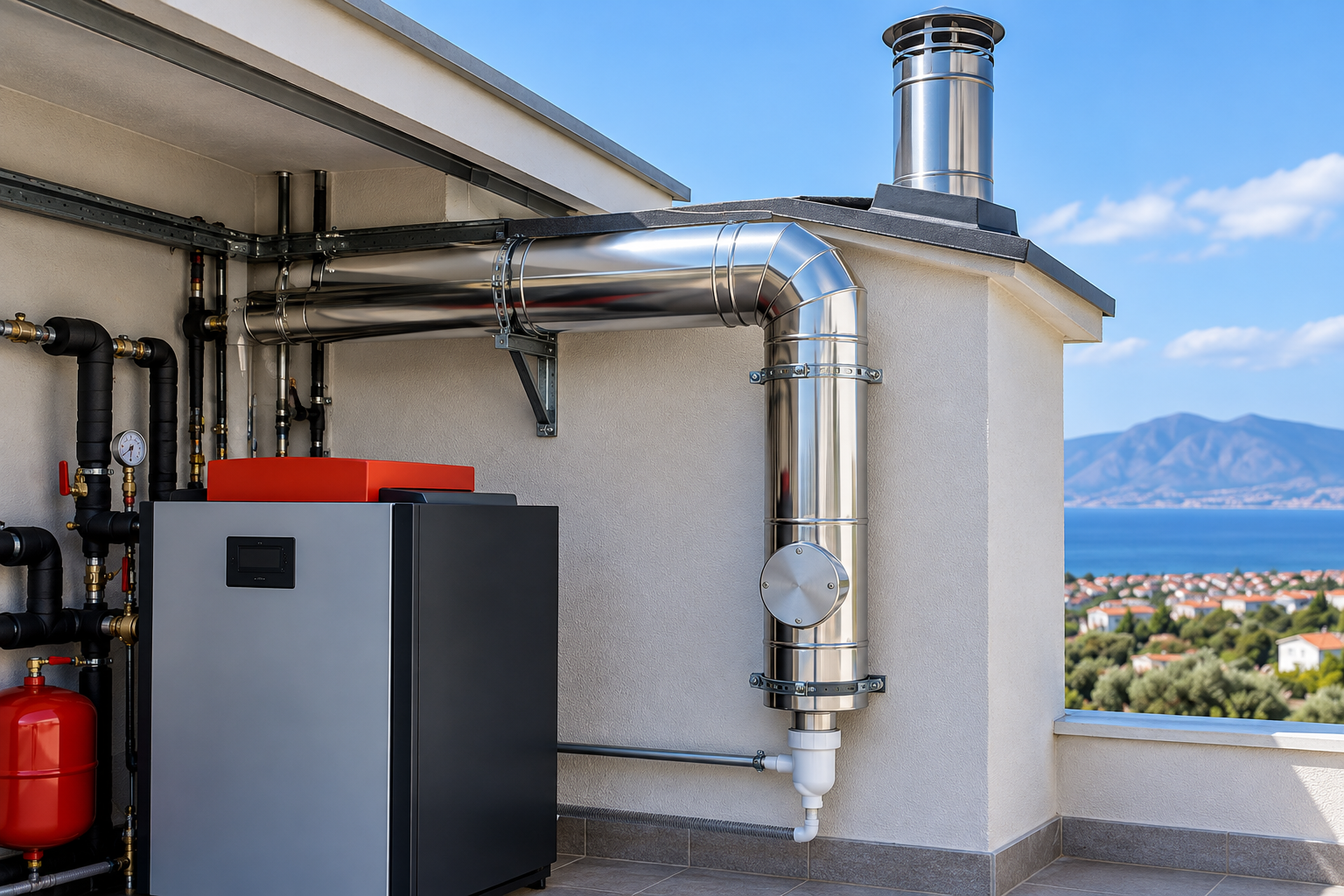

Αποστράγγιση συμπυκνωμάτων
Σε συστήματα υγρής λειτουργίας πρέπει να προβλέπεται κατάλληλη συλλογή και απομάκρυνση των συμπυκνωμάτων.
Η διάταξη αποστράγγισης, οι κλίσεις και η πιθανή ανάγκη εξουδετέρωσης των συμπυκνωμάτων καθορίζονται από τις οδηγίες του κατασκευαστή και τις ισχύουσες απαιτήσεις.
Έλεγχος διαμέτρου και ύψους
Η σωστή διαστασιολόγηση συμβάλλει στην ομαλή ροή των καυσαερίων και στην κατάλληλη θερμική συμπεριφορά του συστήματος.
Για τον υπολογισμό χρησιμοποιούνται, όπου εφαρμόζονται, οι μέθοδοι της σειράς EN 13384.
Τακτική επιθεώρηση και συντήρηση
Ο έλεγχος της καπνοδόχου πρέπει να περιλαμβάνει την κατάσταση των υλικών, των συνδέσεων, της αποστράγγισης και των σημείων όπου ενδέχεται να εμφανίζονται διαρροές.
Η παρουσία νερού δεν πρέπει να αποδίδεται αυτόματα σε συμπύκνωση, καθώς μπορεί να οφείλεται και σε εισροή βρόχινου νερού ή άλλες αστοχίες.
Τι προβλέπει το ευρωπαϊκό πρότυπο EN 1443;
Το ευρωπαϊκό πρότυπο EN 1443 καθορίζει γενικές απαιτήσεις και χαρακτηριστικά απόδοσης για τις καπνοδόχους.
Μεταξύ αυτών περιλαμβάνεται η ταξινόμηση ως προς την αντοχή σε συμπυκνώματα.
Κατηγορία D (Dry): Προορίζεται για λειτουργία υπό ξηρές συνθήκες.
Κατηγορία W (Wet): Προορίζεται για λειτουργία υπό υγρές συνθήκες.
Η κατηγορία W δεν αποτελεί από μόνη της επαρκές κριτήριο επιλογής καπνοδόχου.
Πρέπει επίσης να εξετάζονται η κατηγορία θερμοκρασίας, η κατηγορία πίεσης, η αντοχή στη διάβρωση και οι υπόλοιπες απαιτήσεις του συγκεκριμένου συστήματος.
Πότε απαιτείται έλεγχος από τεχνικό;
Η εμφάνιση συμπυκνωμάτων πρέπει να διερευνάται ιδιαίτερα όταν παρατηρούνται:
Νερό που εξέρχεται από ενώσεις της καπνοδόχου.
Έντονη διάβρωση μεταλλικών εξαρτημάτων.
Υγρασία ή λεκέδες γύρω από τη διαδρομή της καπνοδόχου.
Ασυνήθιστες οσμές καυσαερίων.
Επαναλαμβανόμενες δυσλειτουργίες του συστήματος θέρμανσης.
Η επιθεώρηση και οι επεμβάσεις πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό.
Εάν υπάρχει υποψία διαρροής καυσαερίων, η συσκευή πρέπει να τίθεται εκτός λειτουργίας μέχρι να ελεγχθεί η ασφάλεια της εγκατάστασης.
Συμπέρασμα
Τα συμπυκνώματα στην καμινάδα αποτελούν αποτέλεσμα της ψύξης των καυσαερίων κάτω από το σημείο δρόσου τους.
Σε συστήματα που έχουν σχεδιαστεί για υγρή λειτουργία, η παρουσία τους είναι αναμενόμενη και αντιμετωπίζεται με κατάλληλα υλικά, στεγανότητα και αποστράγγιση.
Αντίθετα, σε ακατάλληλες ή παλαιές καπνοδόχους μπορούν να προκαλέσουν διάβρωση, υγρασία και σημαντικές φθορές.
Η σωστή μελέτη, η συμβατότητα των υλικών με τη συσκευή θέρμανσης και η τακτική επιθεώρηση αποτελούν βασικές προϋποθέσεις για ασφαλή και αξιόπιστη λειτουργία.
Τεχνικές πηγές και πρότυπα
EN 1443:2019 — Chimneys: General requirements.
EN 13384-1 — Chimneys: Thermal and fluid dynamic calculation methods, Part 1.
EN 15287-1 — Chimneys: Design, installation and commissioning, Part 1.
EN 1856-1 — Chimneys: Requirements for metal chimneys, Part 1.
Τα πρότυπα χρησιμοποιούνται ως τεχνική βάση αναφοράς. Για συγκεκριμένη εγκατάσταση πρέπει να ελέγχεται η εφαρμοστέα έκδοση, οι εθνικές απαιτήσεις και οι οδηγίες του κατασκευαστή.
