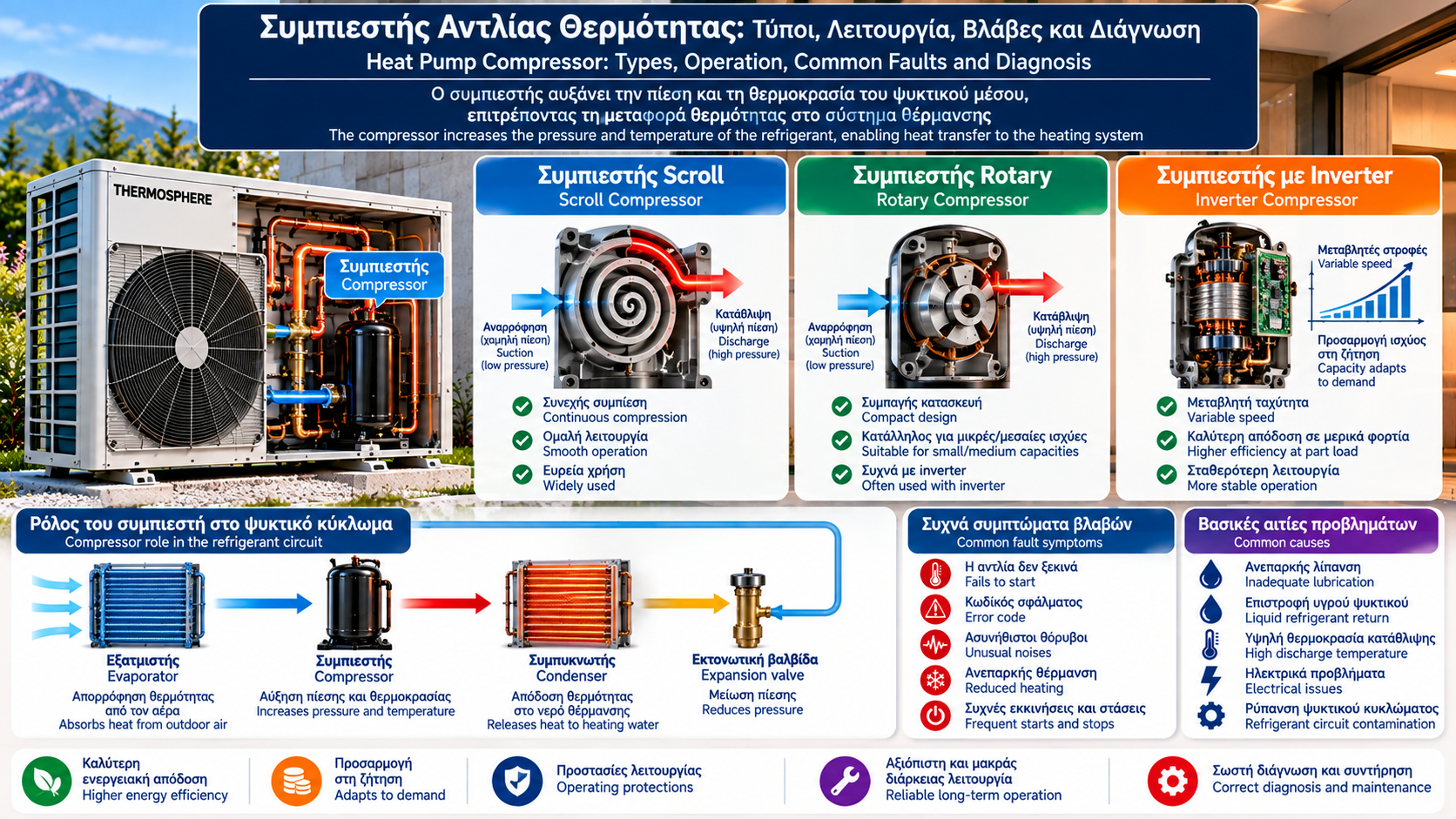

Συμπιεστής αντλίας θερμότητας: Λειτουργία, τύποι, βλάβες και διάγνωση
Ο συμπιεστής αποτελεί ένα από τα σημαντικότερα εξαρτήματα του ψυκτικού κυκλώματος μιας αντλίας θερμότητας. Η λειτουργία του επηρεάζει άμεσα την ικανότητα της συσκευής να μεταφέρει θερμότητα, την ενεργειακή της απόδοση και την αξιοπιστία της.
Μια βλάβη στον συμπιεστή μπορεί να οδηγήσει σε μειωμένη θέρμανση, διακοπές λειτουργίας ή πλήρη αδυναμία εκκίνησης.
Ωστόσο, δεν σημαίνει ότι κάθε πρόβλημα απόδοσης ή κάθε ασυνήθιστος θόρυβος οφείλεται στον συμπιεστή. Η διάγνωση πρέπει να εξετάζει ολόκληρο το ψυκτικό, ηλεκτρικό και υδραυλικό σύστημα.
1. Τι είναι ο συμπιεστής αντλίας θερμότητας;
Ο συμπιεστής είναι το εξάρτημα που αναρροφά ψυκτικό μέσο σε μορφή ατμού, σε σχετικά χαμηλή πίεση, και το συμπιέζει σε υψηλότερη πίεση.
Κατά τη διαδικασία αυτή αυξάνεται και η θερμοκρασία του ψυκτικού ατμού.
Έτσι δημιουργούνται οι συνθήκες ώστε το ψυκτικό μέσο να αποδώσει θερμότητα στον συμπυκνωτή.
Ο συμπιεστής δεν θερμαίνει απευθείας το νερό της εγκατάστασης. Συμμετέχει στον ψυκτικό κύκλο που επιτρέπει τη μεταφορά θερμότητας από την πηγή προς το σύστημα θέρμανσης.
2. Πώς λειτουργεί μέσα στο ψυκτικό κύκλωμα;
Σε μια αντλία θερμότητας αέρα-νερού που λειτουργεί σε θέρμανση, η βασική διαδικασία περιλαμβάνει τέσσερα στάδια:
1. Εξάτμιση: Το ψυκτικό μέσο απορροφά θερμότητα από τον εξωτερικό αέρα στον εξατμιστή και εξατμίζεται.
2. Συμπίεση: Ο συμπιεστής αυξάνει την πίεση και τη θερμοκρασία του ψυκτικού ατμού.
3. Συμπύκνωση: Το ψυκτικό αποδίδει θερμότητα στο νερό της θέρμανσης και συμπυκνώνεται.
4. Εκτόνωση: Η εκτονωτική διάταξη μειώνει την πίεση του ψυκτικού, επιτρέποντας την επανάληψη του κύκλου.
Ο συμπιεστής καταναλώνει ηλεκτρική ενέργεια για να πραγματοποιήσει το έργο της συμπίεσης.
3. Ποιοι τύποι συμπιεστών χρησιμοποιούνται;
Συμπιεστής Scroll
Ο συμπιεστής scroll χρησιμοποιεί δύο σπειροειδή στοιχεία, ένα σταθερό και ένα που εκτελεί τροχιακή κίνηση.
Ο ψυκτικός ατμός παγιδεύεται σε θαλάμους των οποίων ο όγκος μειώνεται σταδιακά.
Οι συμπιεστές scroll χρησιμοποιούνται ευρέως σε αντλίες θερμότητας και άλλες ψυκτικές εφαρμογές.
Πλεονεκτήματα:
Συνεχής διαδικασία συμπίεσης.
Σχετικά ομαλή λειτουργία.
Καλή καταλληλότητα για πολλές εφαρμογές θέρμανσης.
Διαθεσιμότητα σε διαφορετικές κατηγορίες ισχύος.
Συμπιεστής Rotary
Οι περιστροφικοί συμπιεστές χρησιμοποιούν περιστρεφόμενα μηχανικά στοιχεία για τη συμπίεση του ψυκτικού.
Συχνά συναντώνται σε μικρότερες και μεσαίες εφαρμογές.
Υπάρχουν διαφορετικές διαμορφώσεις, όπως single rotary και twin rotary.
Πλεονεκτήματα:
Συμπαγής κατασκευή.
Δυνατότητα λειτουργίας σε μεταβαλλόμενες στροφές.
Καταλληλότητα για συγκεκριμένες μικρές και μεσαίες μονάδες.
Άλλες τεχνολογίες
Σε ειδικές εφαρμογές μπορούν να χρησιμοποιούνται και άλλοι τύποι συμπιεστών, ανάλογα με την ισχύ και τις απαιτήσεις του συστήματος.
Η καταλληλότητα δεν καθορίζεται μόνο από τον μηχανικό τύπο, αλλά από τον συνολικό σχεδιασμό της συσκευής.
4. Τι είναι ο συμπιεστής inverter;
Ο όρος inverter δεν περιγράφει έναν ξεχωριστό μηχανικό τύπο συμπιεστή.
Περιγράφει κυρίως τη δυνατότητα ελέγχου της ταχύτητας περιστροφής του κινητήρα μέσω κατάλληλων ηλεκτρονικών ισχύος.
Ένας συμπιεστής scroll ή rotary μπορεί να λειτουργεί με inverter, εφόσον έχει σχεδιαστεί για αυτό.
Με τη μεταβολή των στροφών, η αντλία θερμότητας μπορεί να προσαρμόζει τη θερμική της ισχύ στη ζήτηση.
Πλεονεκτήματα της μεταβλητής ταχύτητας
Καλύτερη προσαρμογή σε μερικά φορτία.
Περιορισμός περιττών εκκινήσεων και στάσεων, όταν η μονάδα λειτουργεί εντός των ορίων διαμόρφωσής της.
Δυνατότητα βελτίωσης της εποχιακής απόδοσης.
Πιο σταθερή ρύθμιση θερμοκρασίας.
Η παρουσία inverter δεν εγγυάται από μόνη της χαμηλή κατανάλωση. Η σωστή διαστασιολόγηση και οι ρυθμίσεις παραμένουν κρίσιμες.
5. Πώς επηρεάζει ο συμπιεστής τον COP;
Ο COP εκφράζει τον λόγο της αποδιδόμενης θερμικής ισχύος προς την ηλεκτρική ισχύ που καταναλώνεται σε συγκεκριμένες συνθήκες.
Η απόδοση του συμπιεστή αποτελεί έναν σημαντικό παράγοντα, αλλά όχι τον μοναδικό.
Ο COP επηρεάζεται επίσης από:
Την εξωτερική θερμοκρασία.
Τη θερμοκρασία προσαγωγής.
Τον σχεδιασμό των εναλλακτών.
Τις απώλειες πίεσης.
Τη λειτουργία του ανεμιστήρα.
Τους κυκλοφορητές.
Τον έλεγχο του ψυκτικού κυκλώματος.
Όσο μεγαλύτερη είναι η απαιτούμενη θερμοκρασιακή ανύψωση, τόσο μεγαλύτερο έργο απαιτείται γενικά από τον συμπιεστή.
6. Ποια συμπτώματα μπορεί να δείχνουν πρόβλημα;
Πιθανά συμπτώματα είναι:
Η αντλία θερμότητας δεν ξεκινά.
Εμφανίζεται σφάλμα σχετικό με τον συμπιεστή ή τον inverter.
Παρατηρούνται επαναλαμβανόμενες διακοπές λειτουργίας.
Η θέρμανση είναι ανεπαρκής.
Ακούγονται ασυνήθιστοι μεταλλικοί ή έντονοι μηχανικοί θόρυβοι.
Ενεργοποιούνται ηλεκτρικές προστασίες.
Καταγράφονται μη φυσιολογικές θερμοκρασίες ή πιέσεις λειτουργίας.
Τα συμπτώματα αυτά δεν αποδεικνύουν βλάβη συμπιεστή.
Μπορούν να προκληθούν και από άλλα εξαρτήματα ή από προβλήματα στην εγκατάσταση.
7. Συχνές αιτίες προβλημάτων συμπιεστή
Ανεπαρκής λίπανση
Ο συμπιεστής χρειάζεται κατάλληλη λίπανση για την προστασία των κινούμενων μερών.
Προβλήματα επιστροφής λαδιού ή ακατάλληλες συνθήκες λειτουργίας μπορούν να επιταχύνουν τη φθορά.
Επιστροφή υγρού ψυκτικού
Η είσοδος σημαντικής ποσότητας υγρού ψυκτικού στον συμπιεστή μπορεί να προκαλέσει μηχανική καταπόνηση ή προβλήματα λίπανσης.
Υπερβολική θερμοκρασία κατάθλιψης
Μπορεί να σχετίζεται με υψηλή σχέση συμπίεσης, ανεπαρκή ψύξη του συμπιεστή ή άλλες δυσλειτουργίες.
Ηλεκτρικά προβλήματα
Προβλήματα τροφοδοσίας, ηλεκτρονικών ισχύος, κινητήρα ή καλωδίωσης μπορούν να εμποδίσουν την εκκίνηση και τη λειτουργία.
Ρύπανση του ψυκτικού κυκλώματος
Υγρασία, ξένα σωματίδια ή προϊόντα αποσύνθεσης μπορούν να επηρεάσουν εξαρτήματα και λιπαντικά.
8. Γιατί ο συμπιεστής ξεκινά και σταματά συνεχώς;
Οι συχνές εκκινήσεις και στάσεις, γνωστές ως short cycling, μπορεί να οφείλονται σε:
Υπερδιαστασιολόγηση της αντλίας θερμότητας.
Μικρό διαθέσιμο όγκο νερού.
Περιορισμένη παροχή νερού.
Λανθασμένες ρυθμίσεις ελέγχου.
Θερμοστάτες ή ζώνες που κλείνουν συχνά.
Ανεπαρκή δυνατότητα μείωσης ισχύος.
Δεν αποτελεί πάντοτε ένδειξη μηχανικής βλάβης.
Η διάγνωση πρέπει να περιλαμβάνει τόσο την αντλία όσο και το υδραυλικό κύκλωμα.
9. Πώς γίνεται η διάγνωση;
Η διάγνωση πρέπει να πραγματοποιείται από κατάλληλα καταρτισμένο τεχνικό, με βάση το εγχειρίδιο της συγκεκριμένης μονάδας.
Μπορεί να περιλαμβάνει:
Ανάγνωση ιστορικού σφαλμάτων.
Έλεγχο ηλεκτρικής τροφοδοσίας.
Έλεγχο ηλεκτρονικών inverter.
Έλεγχο αισθητήρων.
Αξιολόγηση θερμοκρασιών λειτουργίας.
Έλεγχο πιέσεων ψυκτικού, όπου προβλέπεται.
Έλεγχο λειτουργίας ανεμιστήρα και εναλλακτών.
Έλεγχο παροχής νερού.
Έλεγχο προστασιών και εντολών λειτουργίας.
Η μέτρηση πιέσεων ή οι ηλεκτρικές δοκιμές δεν πρέπει να πραγματοποιούνται από μη εξειδικευμένα άτομα.
10. Μπορεί ο χρήστης να κάνει κάποιους ελέγχους;
Ο ιδιοκτήτης μπορεί να πραγματοποιήσει μόνο απλούς, μη επεμβατικούς ελέγχους που επιτρέπονται από το εγχειρίδιο.
Για παράδειγμα:
Να καταγράψει τον κωδικό σφάλματος.
Να παρατηρήσει πότε εμφανίζεται το πρόβλημα.
Να ελέγξει τις ενδείξεις της οθόνης.
Να διαπιστώσει αν υπάρχουν εμφανή εμπόδια στη ροή αέρα.
Να ελέγξει τις ρυθμίσεις λειτουργίας χωρίς να παρακάμπτει προστασίες.
Δεν πρέπει να ανοίγει ηλεκτρικά ή ψυκτικά διαμερίσματα ούτε να επεμβαίνει σε προστατευτικές διατάξεις.
11. Πότε χρειάζεται αντικατάσταση συμπιεστή;
Η αντικατάσταση μπορεί να εξεταστεί όταν τεκμηριωθεί σοβαρή ηλεκτρική ή μηχανική βλάβη που δεν επιδέχεται οικονομικά εύλογη επισκευή.
Πριν ληφθεί απόφαση πρέπει να αξιολογηθούν:
Η ηλικία της μονάδας.
Η διαθεσιμότητα ανταλλακτικών.
Το κόστος εργασίας.
Η κατάσταση του υπόλοιπου ψυκτικού κυκλώματος.
Η πιθανή αιτία της αρχικής βλάβης.
Η εγγύηση.
Το κόστος αντικατάστασης ολόκληρης της αντλίας.
Η αντικατάσταση του συμπιεστή χωρίς διόρθωση της αρχικής αιτίας μπορεί να οδηγήσει σε νέα βλάβη.
12. Πώς προστατεύεται ο συμπιεστής;
Οι σύγχρονες αντλίες θερμότητας μπορούν να διαθέτουν προστασίες όπως:
Έλεγχο θερμοκρασίας κατάθλιψης.
Επιτήρηση πιέσεων.
Προστασία υπερέντασης.
Επιτήρηση ηλεκτρικής τροφοδοσίας.
Έλεγχο ελάχιστου χρόνου μεταξύ εκκινήσεων.
Προστασία έναντι μη επιτρεπτών συνθηκών λειτουργίας.
Οι διαθέσιμες προστασίες εξαρτώνται από το μοντέλο.
Η παράκαμψή τους μπορεί να προκαλέσει σοβαρή ζημιά.
13. Συντήρηση και πρόληψη
Ο συμπιεστής μιας ερμητικά κλειστής αντλίας θερμότητας δεν απαιτεί συνήθως τακτικό άνοιγμα ή εσωτερική συντήρηση.
Η πρόληψη βασίζεται κυρίως στη σωστή λειτουργία ολόκληρου του συστήματος.
Σημαντικά σημεία είναι:
Καθαροί εναλλάκτες.
Επαρκής ροή αέρα.
Σωστή παροχή νερού.
Κατάλληλες ρυθμίσεις αντιστάθμισης.
Έλεγχος ασυνήθιστων θορύβων.
Έγκαιρη διερεύνηση σφαλμάτων.
Συντήρηση σύμφωνα με τις οδηγίες του κατασκευαστή.
14. Συχνές ερωτήσεις
Είναι καλύτερος ο scroll ή ο rotary;
Δεν υπάρχει καθολικά καλύτερη επιλογή. Η καταλληλότητα εξαρτάται από την ισχύ, το ψυκτικό μέσο, το εύρος λειτουργίας και τον συνολικό σχεδιασμό.
Ο inverter είναι διαφορετικός τύπος συμπιεστή;
Όχι απαραίτητα. Ο όρος αναφέρεται στον ηλεκτρονικό έλεγχο μεταβλητής ταχύτητας.
Γιατί κάνει θόρυβο ο συμπιεστής;
Ένας βαθμός θορύβου είναι φυσιολογικός. Νέος, έντονος ή ασυνήθιστος θόρυβος χρειάζεται αξιολόγηση.
Μπορεί να λειτουργεί ο ανεμιστήρας αλλά όχι ο συμπιεστής;
Ναι, ανάλογα με τη φάση λειτουργίας, τη στρατηγική ελέγχου ή πιθανή βλάβη.
Πόσα χρόνια διαρκεί ένας συμπιεστής;
Δεν υπάρχει εγγυημένη διάρκεια ζωής. Επηρεάζεται από τον σχεδιασμό, τις συνθήκες λειτουργίας και τη συντήρηση.
Αξίζει να αντικαταστήσω μόνο τον συμπιεστή;
Εξαρτάται από την ηλικία της συσκευής, την έκταση της βλάβης και το συνολικό κόστος επισκευής.
Συμπέρασμα
Ο συμπιεστής είναι καθοριστικός για τη λειτουργία και την απόδοση μιας αντλίας θερμότητας.
Οι τεχνολογίες scroll και rotary χρησιμοποιούνται σε διαφορετικές εφαρμογές, ενώ ο έλεγχος inverter επιτρέπει τη μεταβολή της ταχύτητας λειτουργίας σε κατάλληλα σχεδιασμένα συστήματα.
Η σωστή διάγνωση δεν περιορίζεται στον συμπιεστή. Απαιτεί έλεγχο του ψυκτικού κυκλώματος, των ηλεκτρονικών και της υδραυλικής εγκατάστασης, ώστε να εντοπιστεί η πραγματική αιτία του προβλήματος.
Τεχνικές πηγές και περαιτέρω ανάγνωση
ASHRAE Handbook — Refrigeration.
EN 378 — Refrigerating Systems and Heat Pumps: Safety and Environmental Requirements.
Εγχειρίδια εγκατάστασης και service κατασκευαστών αντλιών θερμότητας.
Τεχνικά εγχειρίδια κατασκευαστών συμπιεστών, όπως Copeland και Danfoss.
Thermosphere.gr — Τεχνική γνώση για τη θέρμανση και τις εγκαταστάσεις.
