# Σχεδιασμός Συστημάτων Αντίστροφης Όσμωσης (RO): Παροχή, Πίεση, Recovery και Υπολογισμοί

## Εισαγωγή

Ο σωστός σχεδιασμός μιας βιομηχανικής μονάδας αντίστροφης όσμωσης (Reverse Osmosis – RO) καθορίζει την ποιότητα του παραγόμενου νερού, την ενεργειακή κατανάλωση, τη διάρκεια ζωής των μεμβρανών και το λειτουργικό κόστος.

Μια μονάδα RO δεν διαστασιολογείται μόνο με βάση την απαιτούμενη παροχή. Πρέπει να εξετάζονται η χημική σύσταση του νερού, η θερμοκρασία, η ωσμωτική πίεση, ο κίνδυνος επικαθίσεων, η υδραυλική διαμόρφωση και τα επιτρεπτά όρια λειτουργίας των μεμβρανών.

Οι υπολογισμοί που ακολουθούν αποτελούν εκπαιδευτικά παραδείγματα. Ο οριστικός σχεδιασμός απαιτεί ανάλυση νερού, λογισμικό διαστασιολόγησης μεμβρανών και επαλήθευση των προδιαγραφών του κατασκευαστή.

## 1. Καθορισμός απαιτούμενης παραγωγής

Πρώτο βήμα είναι ο προσδιορισμός της απαιτούμενης παροχής παραγόμενου νερού (permeate).

Η παροχή σχεδιασμού πρέπει να λαμβάνει υπόψη την πραγματική ημερήσια ζήτηση, τις ώρες λειτουργίας, την πιθανή εφεδρεία και τις απώλειες από έκπλυση ή καθαρισμό.

Παράδειγμα:

Ημερήσια απαίτηση: 120 m³/ημέρα.

Διαθέσιμος χρόνος παραγωγής: 20 ώρες/ημέρα.

Απαιτούμενη καθαρή παροχή παραγωγής:

Qp = 120 / 20 = 6 m³/h.

Αν προβλέπονται πρόσθετες λειτουργικές απώλειες ή περιορισμοί διαθεσιμότητας, πρέπει να ενσωματωθούν χωριστά στον υπολογισμό.

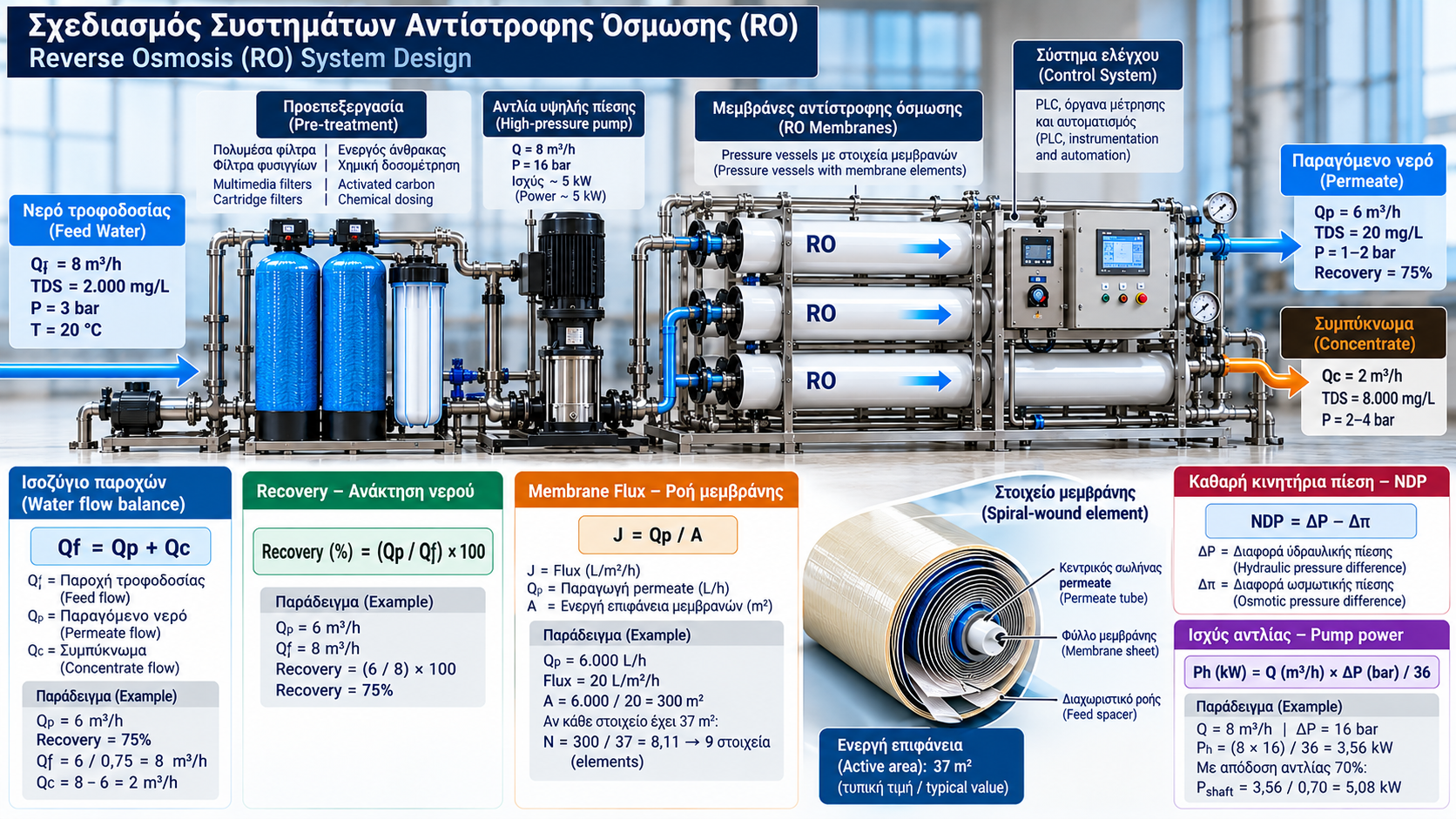

## 2. Ισοζύγιο παροχών

Μια μονάδα RO διαχωρίζει το νερό τροφοδοσίας σε παραγόμενο νερό και συμπύκνωμα.

Qf = Qp + Qc

Όπου:

Qf = Παροχή τροφοδοσίας.

Qp = Παροχή παραγόμενου νερού (permeate).

Qc = Παροχή συμπυκνώματος (concentrate).

Η εξίσωση ισχύει για σταθερή λειτουργία χωρίς πρόσθετες εισροές ή εκροές μέσα στο εξεταζόμενο όριο συστήματος.

## 3. Recovery – Ποσοστό ανάκτησης

Το recovery εκφράζει το ποσοστό της παροχής τροφοδοσίας που μετατρέπεται σε permeate.

Recovery (%) = (Qp / Qf) × 100

Παράδειγμα:

Qp = 6 m³/h.

Επιλεγμένο recovery = 75%.

Qf = 6 / 0,75 = 8 m³/h.

Qc = 8 − 6 = 2 m³/h.

Επομένως, για παραγωγή 6 m³/h με recovery 75%, απαιτείται τροφοδοσία 8 m³/h και παράγονται 2 m³/h συμπυκνώματος.

Το 75% χρησιμοποιείται εδώ αποκλειστικά ως υπόθεση παραδείγματος. Δεν αποτελεί γενικά αποδεκτό recovery για κάθε εγκατάσταση.

## 4. Ποιότητα νερού και συγκέντρωση αλάτων

Η χημική ανάλυση του νερού τροφοδοσίας αποτελεί βασική προϋπόθεση σχεδιασμού.

Σημαντικές παράμετροι είναι:

- Ηλεκτρική αγωγιμότητα και TDS.

- Σκληρότητα ασβεστίου και μαγνησίου.

- Αλκαλικότητα και pH.

- Θειικά, χλωριούχα και πυριτικά.

- Σίδηρος και μαγγάνιο.

- Οργανικό φορτίο και αιωρούμενα στερεά.

- Θερμοκρασία και μικροβιολογική ποιότητα.

Για ένα απλοποιημένο ισοζύγιο διαλυμένου συστατικού:

Qf × Cf = Qp × Cp + Qc × Cc

Όπου C είναι η συγκέντρωση του ίδιου συστατικού σε κάθε ρεύμα.

Αν θεωρηθεί αμελητέα η συγκέντρωση στο permeate, τότε:

Cc ≈ Cf / (1 − R)

Για recovery 75%:

Cc ≈ 4 × Cf.

Αυτό αποτελεί απλοποιημένη εκτίμηση της συγκέντρωσης στο τελικό συμπύκνωμα και όχι της συγκέντρωσης σε κάθε σημείο της επιφάνειας της μεμβράνης.

Η πραγματική συγκέντρωση επηρεάζεται από την απόρριψη αλάτων, την ανάμιξη, τη συγκέντρωση πόλωσης και τη διάταξη του συστήματος.

## 5. Membrane Flux – Ροή ανά επιφάνεια μεμβράνης

Το membrane flux εκφράζει την ποσότητα permeate που παράγεται ανά μονάδα ενεργής επιφάνειας μεμβράνης και ανά μονάδα χρόνου.

J = Qp / A

Όπου:

J = Flux σε L/m²/h (LMH).

Qp = Παραγωγή permeate σε L/h.

A = Συνολική ενεργή επιφάνεια μεμβρανών σε m².

Παράδειγμα:

Παραγωγή: 6.000 L/h.

Υποθετικό μέσο flux σχεδιασμού: 20 LMH.

A = 6.000 / 20 = 300 m².

Αν κάθε επιλεγμένο στοιχείο διαθέτει ενεργή επιφάνεια 37 m²:

N = 300 / 37 = 8,11.

Απαιτούνται μαθηματικά τουλάχιστον 9 στοιχεία για την υποθετική μέση τιμή flux.

Αυτό δεν σημαίνει ότι μια πραγματική μονάδα μπορεί να σχεδιαστεί αυτόματα με 9 στοιχεία. Πρέπει να ελεγχθούν η διάταξη των pressure vessels, η κατανομή παροχής, το flux κάθε στοιχείου, η ελάχιστη ροή συμπυκνώματος και τα όρια του κατασκευαστή.

Η τελική επιλογή μπορεί να απαιτεί διαφορετικό πλήθος στοιχείων.

## 6. Καθαρή κινητήρια πίεση – NDP

Η απόδοση της μεμβράνης δεν εξαρτάται μόνο από την ένδειξη πίεσης της αντλίας.

Καθοριστική παράμετρος είναι η καθαρή κινητήρια πίεση (Net Driving Pressure – NDP).

Μια απλοποιημένη σχέση είναι:

NDP = ΔP − Δπ

Όπου:

ΔP = Διαφορά υδραυλικής πίεσης μεταξύ πλευράς τροφοδοσίας και permeate.

Δπ = Διαφορά ωσμωτικής πίεσης.

Στην πραγματική εγκατάσταση, η πίεση μεταβάλλεται κατά μήκος των στοιχείων και η τοπική ωσμωτική πίεση αυξάνεται καθώς συμπυκνώνεται το νερό.

Επομένως, η ακριβής διαστασιολόγηση απαιτεί υπολογισμό της κατανομής πίεσης και συγκέντρωσης σε κάθε στοιχείο.

## 7. Επιλογή πίεσης λειτουργίας

Η απαιτούμενη πίεση εξαρτάται από:

- Τη συγκέντρωση αλάτων.

- Τη θερμοκρασία.

- Το επιθυμητό flux.

- Το recovery.

- Τον τύπο μεμβράνης.

- Τις απώλειες πίεσης.

- Την πίεση στην πλευρά permeate.

Ενδεικτικά, μονάδες υφάλμυρου νερού μπορούν να λειτουργούν περίπου στα 10–25 bar, ενώ μονάδες θαλασσινού νερού συχνά λειτουργούν περίπου στα 55–80 bar.

Οι τιμές δεν αποτελούν προδιαγραφές για συγκεκριμένο έργο.

Η αύξηση της πίεσης μπορεί να αυξήσει την παραγωγή, αλλά δεν πρέπει να χρησιμοποιείται ως ανεξέλεγκτος τρόπος αντιστάθμισης ρύπανσης ή επικαθίσεων.

## 8. Υπολογισμός ισχύος αντλίας

Η θεωρητική υδραυλική ισχύς υπολογίζεται από τη σχέση:

Ph = Q × ΔP

Σε πρακτικές μονάδες:

Ph (kW) = Q (m³/h) × ΔP (bar) / 36

Η απαιτούμενη ισχύς στον άξονα της αντλίας είναι:

Pshaft = Ph / ηpump

Παράδειγμα:

Παροχή: 8 m³/h.

Διαφορική πίεση αντλίας: 16 bar.

Βαθμός απόδοσης αντλίας: 70%.

Ph = (8 × 16) / 36 = 3,56 kW.

Pshaft = 3,56 / 0,70 = 5,08 kW.

Η ηλεκτρική ισχύς εισόδου θα είναι μεγαλύτερη αν ληφθούν υπόψη οι απώλειες κινητήρα και μετατροπέα συχνότητας.

Για την τελική επιλογή κινητήρα πρέπει επίσης να ελεγχθούν το πραγματικό σημείο λειτουργίας, η καμπύλη της αντλίας και τα περιθώρια λειτουργίας.

## 9. Ειδική ενεργειακή κατανάλωση

Η ειδική ενεργειακή κατανάλωση (Specific Energy Consumption – SEC) εκφράζεται συνήθως σε kWh ανά m³ παραγόμενου νερού.

SEC = Συνολική ηλεκτρική ενέργεια / Παραγόμενος όγκος permeate.

Για σταθερή λειτουργία:

SEC = Συνολική ηλεκτρική ισχύς / Παροχή permeate.

Αν η συνολική ηλεκτρική ισχύς μιας μονάδας είναι 6 kW και η παραγωγή 6 m³/h:

SEC = 1 kWh/m³.

Η τιμή αφορά το συγκεκριμένο υποθετικό παράδειγμα. Δεν αποτελεί γενική τιμή κατανάλωσης συστημάτων RO.

Για δίκαιη σύγκριση εγκαταστάσεων πρέπει να ορίζονται σαφώς τα όρια μέτρησης, δηλαδή αν περιλαμβάνονται προεπεξεργασία, βοηθητικές αντλίες, δοσομετρικά και λοιπός εξοπλισμός.

## 10. Υδραυλική διάταξη και στάδια μεμβρανών

Οι βιομηχανικές μονάδες μπορεί να χρησιμοποιούν περισσότερα pressure vessels και περισσότερα υδραυλικά στάδια.

Σε μια διάταξη δύο σταδίων, το συμπύκνωμα του πρώτου σταδίου τροφοδοτεί το δεύτερο στάδιο, ενώ τα ρεύματα permeate μπορούν να συλλέγονται σε κοινό αγωγό.

Η διάταξη αυτή διαφέρει από το two-pass RO, όπου το permeate της πρώτης διέλευσης υποβάλλεται σε δεύτερη επεξεργασία RO για υψηλότερη ποιότητα νερού.

Η επιλογή διάταξης εξαρτάται από την απαιτούμενη παραγωγή, το recovery, την ποιότητα νερού και τους υδραυλικούς περιορισμούς.

## 11. Προστασία μεμβρανών και αυτοματισμοί

Ο σχεδιασμός πρέπει να περιλαμβάνει κατάλληλες προστασίες και όργανα παρακολούθησης.

Ενδεικτικά:

- Προστασία χαμηλής πίεσης αναρρόφησης.

- Προστασία υπερπίεσης.

- Έλεγχο αγωγιμότητας permeate.

- Παρακολούθηση διαφορικής πίεσης.

- Παρακολούθηση παροχής συμπυκνώματος.

- Έλεγχο θερμοκρασίας και χημικής δοσομέτρησης.

- Διαδικασίες έκπλυσης, καθαρισμού και ασφαλούς παύσης.

Τα όρια συναγερμών και διακοπής πρέπει να καθορίζονται από τον συγκεκριμένο εξοπλισμό και τη μελέτη κινδύνου της εγκατάστασης.

## 12. Συνηθισμένα λάθη διαστασιολόγησης

Σημαντικά σφάλματα είναι:

1. Επιλογή recovery χωρίς πλήρη χημική ανάλυση.

2. Υπερβολικό membrane flux.

3. Ανεπαρκής προεπεξεργασία.

4. Επιλογή αντλίας μόνο από την ονομαστική πίεση.

5. Παράβλεψη θερμοκρασιακών μεταβολών.

6. Ανεπαρκής παροχή συμπυκνώματος στα τελευταία στοιχεία.

7. Έλλειψη κατάλληλων οργάνων παρακολούθησης.

8. Σύγχυση μεταξύ αριθμού στοιχείων, pressure vessels και υδραυλικών σταδίων.

## Συμπέρασμα

Ο σχεδιασμός μιας μονάδας αντίστροφης όσμωσης απαιτεί συνδυασμό υδραυλικών υπολογισμών, χημικής αξιολόγησης και σωστής επιλογής μεμβρανών.

Η παροχή, το recovery, το membrane flux, η καθαρή κινητήρια πίεση και η ενεργειακή κατανάλωση πρέπει να αξιολογούνται ως αλληλοεξαρτώμενες παράμετροι.

Οι απλοποιημένοι υπολογισμοί βοηθούν στην κατανόηση της λειτουργίας, αλλά η τελική διαστασιολόγηση πρέπει να επιβεβαιώνεται με δεδομένα του κατασκευαστή και αναλυτική προσομοίωση της εγκατάστασης.
