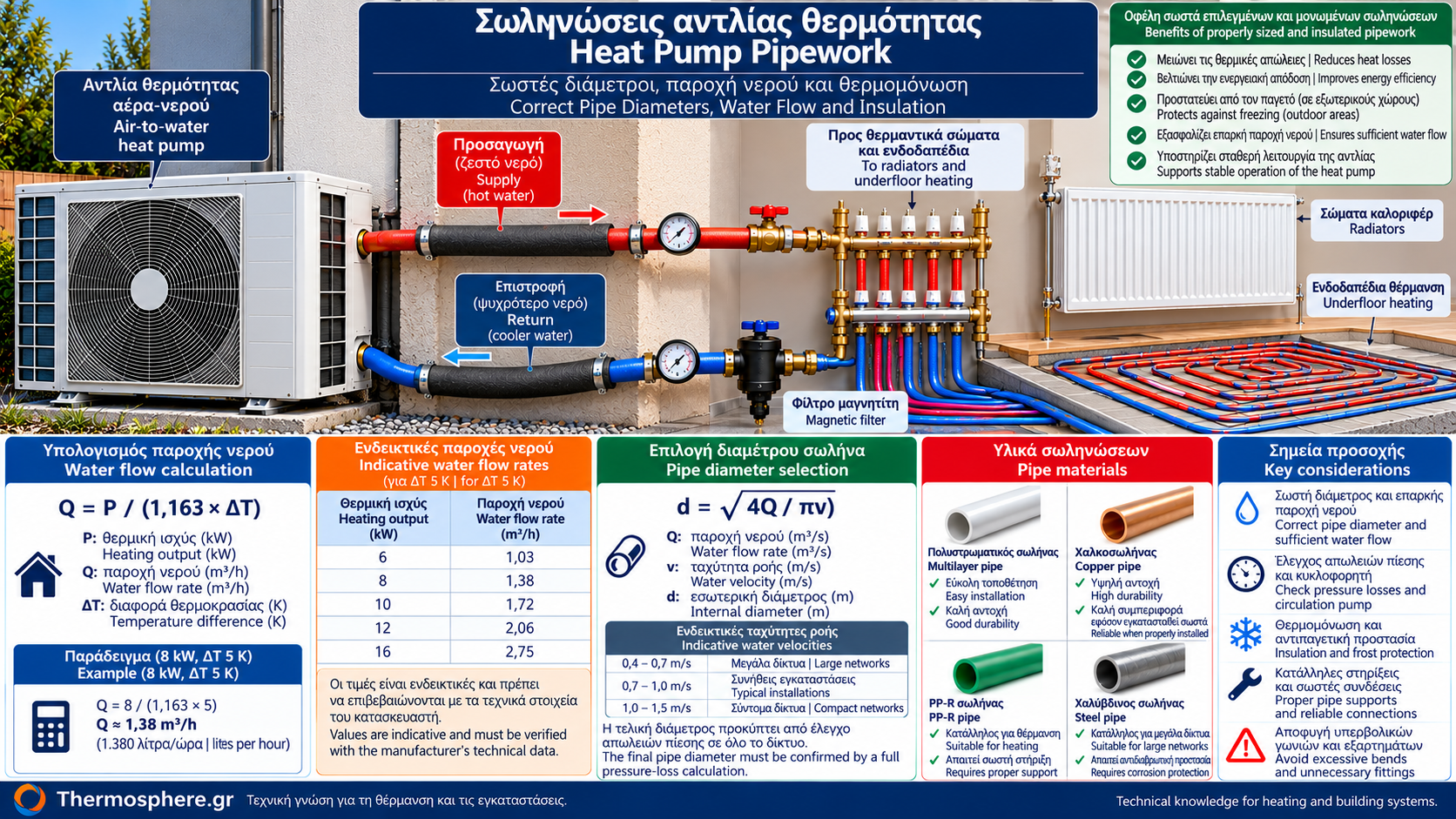

Σωληνώσεις αντλίας θερμότητας: Σωστές διάμετροι, παροχή νερού και θερμομόνωση
Η σωστή επιλογή σωληνώσεων αποτελεί βασική προϋπόθεση για την αποδοτική και αξιόπιστη λειτουργία μιας αντλίας θερμότητας αέρα-νερού.
Ακόμη και μια σύγχρονη αντλία με υψηλό συντελεστή απόδοσης μπορεί να παρουσιάζει προβλήματα όταν οι σωλήνες της εγκατάστασης έχουν λανθασμένη διάμετρο, ανεπαρκή μόνωση ή υπερβολικές υδραυλικές αντιστάσεις.
Η μικρή διάμετρος μπορεί να περιορίζει την παροχή νερού και να αυξάνει τις απώλειες πίεσης. Αντίθετα, η υπερβολική διαστασιολόγηση μπορεί να αυξήσει το κόστος χωρίς αντίστοιχο λειτουργικό όφελος.
Επιπλέον, οι σωληνώσεις που διέρχονται από εξωτερικούς ή μη θερμαινόμενους χώρους χρειάζονται ιδιαίτερη προσοχή ως προς τη θερμομόνωση και την προστασία από τον παγετό.
Σε αυτόν τον οδηγό εξετάζουμε πώς υπολογίζεται η απαιτούμενη παροχή, πώς επιλέγεται η διάμετρος και ποια λάθη πρέπει να αποφεύγονται.
1. Γιατί είναι σημαντική η σωστή διάμετρος σωλήνα;
Οι σωληνώσεις μεταφέρουν το νερό μεταξύ της αντλίας θερμότητας και των θερμαντικών κυκλωμάτων.
Για να λειτουργεί σωστά η εγκατάσταση, πρέπει να εξασφαλίζεται η παροχή νερού που απαιτεί ο κατασκευαστής.
Η διάμετρος επηρεάζει:
Την ταχύτητα ροής του νερού.
Τις απώλειες πίεσης.
Την απαιτούμενη λειτουργία του κυκλοφορητή.
Τον υδραυλικό θόρυβο.
Τη δυνατότητα μεταφοράς της απαιτούμενης θερμικής ισχύος.
Η σωστή διάμετρος δεν καθορίζεται μόνο από την ονομαστική ισχύ της αντλίας θερμότητας.
Εξαρτάται επίσης από το μήκος του δικτύου, το υλικό, τις καμπύλες, τις βαλβίδες και τα χαρακτηριστικά του κυκλοφορητή.
2. Πώς υπολογίζεται η απαιτούμενη παροχή νερού;
Για νερό, χρησιμοποιείται η προσεγγιστική σχέση:
P = 1,163 × Q × ΔT
Όπου:
P: μεταφερόμενη θερμική ισχύς σε kW.
Q: παροχή νερού σε m³/h.
ΔT: διαφορά θερμοκρασίας προσαγωγής και επιστροφής σε K.
Επομένως:
Q = P / (1,163 × ΔT)
Ο συντελεστής 1,163 προσεγγίζει τη θερμοχωρητικότητα του νερού στις συνήθεις θερμοκρασίες λειτουργίας.
Σε μίγματα νερού και γλυκόλης απαιτείται προσαρμογή με βάση τις πραγματικές θερμοφυσικές ιδιότητες του διαλύματος.
3. Παράδειγμα υπολογισμού για αντλία 8 kW
Έστω αντλία θερμότητας με θερμική ισχύ 8 kW.
Εάν η διαφορά θερμοκρασίας προσαγωγής και επιστροφής είναι 5 K:
Q = 8 / (1,163 × 5)
Q ≈ 1,38 m³/h
Δηλαδή περίπου 1.380 λίτρα ανά ώρα.
Η παροχή αυτή αποτελεί αποτέλεσμα του συγκεκριμένου υπολογισμού και όχι υποχρεωτική παροχή για κάθε αντλία 8 kW.
Η τελική τιμή πρέπει να συμφωνεί με τα τεχνικά στοιχεία της μονάδας.
4. Παραδείγματα παροχής για διαφορετικές ισχείς
Για ενδεικτική διαφορά θερμοκρασίας 5 K:
Θερμική ισχύς | Υπολογισμένη παροχή |
6 kW | 1,03 m³/h |
8 kW | 1,38 m³/h |
10 kW | 1,72 m³/h |
12 kW | 2,06 m³/h |
16 kW | 2,75 m³/h |
Οι τιμές αφορούν μεταφερόμενη θερμική ισχύ με ΔT 5 K.
Δεν αποτελούν πίνακα υποχρεωτικών παροχών κατασκευαστών.
5. Πώς επηρεάζει το ΔT την παροχή;
Για την ίδια θερμική ισχύ, όσο μικρότερη είναι η διαφορά θερμοκρασίας προσαγωγής και επιστροφής, τόσο μεγαλύτερη παροχή απαιτείται.
Για παράδειγμα, για 10 kW:
ΔT | Παροχή |
3 K | 2,87 m³/h |
5 K | 1,72 m³/h |
7 K | 1,23 m³/h |
10 K | 0,86 m³/h |
Δεν επιλέγουμε αυθαίρετα το ΔT μόνο για να μειώσουμε τη διάμετρο των σωληνώσεων.
Η τιμή πρέπει να είναι συμβατή με τη λειτουργία της αντλίας, τις απαιτήσεις των θερμαντικών σωμάτων και τη στρατηγική ελέγχου.
6. Πώς συνδέεται η παροχή με τη διάμετρο;
Η παροχή, η εσωτερική διατομή και η ταχύτητα ροής συνδέονται με τη σχέση:
Q = A × v
Όπου:
Q: ογκομετρική παροχή σε m³/s.
A: εσωτερική διατομή σωλήνα σε m².
v: μέση ταχύτητα νερού σε m/s.
Για κυκλικό σωλήνα:
A = π × d² / 4
Επομένως:
d = √(4Q / πv)
Ο υπολογισμός δίνει μια αρχική εκτίμηση της απαιτούμενης εσωτερικής διαμέτρου.
Η τελική επιλογή απαιτεί έλεγχο απωλειών πίεσης.
7. Παράδειγμα υπολογισμού εσωτερικής διαμέτρου
Έστω απαιτούμενη παροχή:
Q = 1,72 m³/h
Μετατρέπουμε:
1,72 / 3.600 ≈ 0,000478 m³/s
Εάν εξετάσουμε ταχύτητα σχεδιασμού 0,8 m/s:
d = √[(4 × 0,000478) / (3,1416 × 0,8)]
d ≈ 0,0276 m = 27,6 mm
Άρα η αρχική υπολογισμένη εσωτερική διάμετρος είναι περίπου 28 mm.
Αυτό δεν σημαίνει ότι πρέπει να αγοραστεί σωλήνας με εμπορική ονομασία 28 mm.
Πρέπει να εξεταστεί η πραγματική εσωτερική διάμετρος του συγκεκριμένου προϊόντος.
Επίσης, η ταχύτητα 0,8 m/s χρησιμοποιείται εδώ ως ενδεικτική παραδοχή υπολογισμού και όχι ως καθολικό όριο.
8. Γιατί η ονομαστική διάμετρος δεν είναι ίδια με την εσωτερική;
Οι σωλήνες διατίθενται σε διαφορετικά υλικά και πάχη τοιχώματος.
Για παράδειγμα, δύο σωλήνες με ίδια εξωτερική διάμετρο μπορεί να έχουν διαφορετική εσωτερική διάμετρο.
Αυτό συμβαίνει επειδή διαφέρουν:
Το υλικό.
Το πάχος τοιχώματος.
Η κατηγορία πίεσης.
Η κατασκευαστική σειρά.
Επομένως, η επιλογή πρέπει να βασίζεται στα πραγματικά γεωμετρικά δεδομένα του κατασκευαστή σωλήνων.
9. Ποια υλικά σωληνώσεων χρησιμοποιούνται;
Στις υδραυλικές εγκαταστάσεις αντλιών θερμότητας συναντάμε διάφορα υλικά.
Χαλκός
Χρησιμοποιείται ευρέως σε εγκαταστάσεις θέρμανσης.
Πλεονεκτήματα είναι η μηχανική αντοχή και η καλή συμπεριφορά σε κατάλληλες συνθήκες λειτουργίας.
Απαιτεί σωστή επιλογή εξαρτημάτων, συνδέσεων και προστασίας από διάβρωση.
Πολυστρωματικός σωλήνας
Συχνά χρησιμοποιείται σε σύγχρονες εγκαταστάσεις.
Προσφέρει ευκολία τοποθέτησης και διαθέτει συγκεκριμένα χαρακτηριστικά θερμικής διαστολής.
Η καταλληλότητα εξαρτάται από την κατηγορία λειτουργίας, τη θερμοκρασία, την πίεση και το σύστημα συνδέσμων.
PP-R
Χρησιμοποιείται επίσης σε υδραυλικά δίκτυα.
Η επιλογή του πρέπει να λαμβάνει υπόψη τη θερμοκρασία λειτουργίας, την πίεση, τη θερμική διαστολή και τη σωστή στήριξη.
Χαλύβδινοι σωλήνες
Μπορούν να χρησιμοποιηθούν σε κατάλληλες εγκαταστάσεις, ιδιαίτερα σε μεγαλύτερα δίκτυα.
Απαιτείται κατάλληλη προστασία από διάβρωση και συμβατότητα με τα υπόλοιπα υλικά.
Δεν υπάρχει ένα υλικό που να είναι ιδανικό για κάθε εφαρμογή.
10. Τι είναι οι απώλειες πίεσης;
Καθώς το νερό κινείται μέσα στους σωλήνες, αναπτύσσονται αντιστάσεις λόγω τριβών.
Πρόσθετες απώλειες προκαλούνται από:
Γωνίες.
Ταυ.
Βάνες.
Φίλτρα.
Εναλλάκτες.
Συλλέκτες.
Άλλα υδραυλικά εξαρτήματα.
Οι συνολικές απώλειες πίεσης πρέπει να βρίσκονται μέσα στις δυνατότητες του κυκλοφορητή στην απαιτούμενη παροχή.
Η διάμετρος δεν επιλέγεται σωστά εάν εξετάζεται μόνο η ταχύτητα νερού και όχι η συνολική υδραυλική αντίσταση.
11. Γιατί οι μικρές διάμετροι δημιουργούν προβλήματα;
Για την ίδια παροχή, μια μικρότερη εσωτερική διάμετρος οδηγεί σε μεγαλύτερη ταχύτητα νερού.
Αυτό συνήθως αυξάνει τις απώλειες πίεσης.
Πιθανές συνέπειες είναι:
Ανεπαρκής πραγματική παροχή.
Αυξημένη κατανάλωση κυκλοφορητή.
Θόρυβοι ροής.
Δυσκολία επίτευξης των απαιτούμενων θερμοκρασιών.
Ενεργοποίηση προστασίας χαμηλής ροής.
Ωστόσο, δεν σημαίνει ότι κάθε σωλήνας μικρής διαμέτρου είναι λανθασμένος.
Η καταλληλότητα εξαρτάται από την παροχή και το συνολικό δίκτυο.
12. Γιατί οι υπερβολικά μεγάλες διάμετροι δεν είναι πάντα καλύτερες;
Η αύξηση της διαμέτρου μειώνει συνήθως τις απώλειες πίεσης για δεδομένη παροχή.
Ωστόσο, μπορεί να αυξάνει:
Το κόστος υλικών.
Τις απαιτήσεις χώρου.
Το κόστος μόνωσης.
Τον όγκο νερού.
Την πολυπλοκότητα τοποθέτησης.
Η επιλογή πρέπει να εξισορροπεί υδραυλική λειτουργία, ενεργειακή κατανάλωση και οικονομικό κόστος.
13. Πώς επηρεάζει το μήκος σωληνώσεων;
Όσο μεγαλύτερο είναι το μήκος ενός σωλήνα, τόσο μεγαλύτερες είναι γενικά οι συνολικές απώλειες τριβών, όταν οι υπόλοιπες παράμετροι παραμένουν ίδιες.
Για τον λόγο αυτό, μια αντλία θερμότητας που βρίσκεται κοντά στο λεβητοστάσιο μπορεί να έχει διαφορετικές απαιτήσεις από μια μονάδα τοποθετημένη αρκετά μέτρα μακριά.
Στον υπολογισμό πρέπει να περιλαμβάνεται το συνολικό μήκος της υδραυλικής διαδρομής, δηλαδή η προσαγωγή και η επιστροφή.
Δεν αρκεί η ευθεία απόσταση μεταξύ μονάδας και κτιρίου.
14. Πώς επιλέγουμε τη σωστή θερμομόνωση;
Οι σωληνώσεις μεταφέρουν θερμό νερό και μπορούν να χάνουν ενέργεια προς το περιβάλλον.
Οι απώλειες εξαρτώνται από:
Τη θερμοκρασία νερού.
Τη θερμοκρασία περιβάλλοντος.
Τη διάμετρο σωλήνα.
Το πάχος μόνωσης.
Τη θερμική αγωγιμότητα του μονωτικού.
Την ποιότητα τοποθέτησης.
Η μόνωση πρέπει να επιλέγεται σύμφωνα με τις ισχύουσες απαιτήσεις, τις οδηγίες του κατασκευαστή και τις συνθήκες εγκατάστασης.
15. Γιατί χρειάζονται ιδιαίτερη προστασία οι εξωτερικές σωληνώσεις;
Οι εξωτερικές σωληνώσεις εκτίθενται σε:
Χαμηλές θερμοκρασίες.
Ηλιακή ακτινοβολία.
Βροχή.
Υγρασία.
Μηχανικές καταπονήσεις.
Η μόνωση πρέπει να προστατεύεται κατάλληλα από την υπεριώδη ακτινοβολία και τις καιρικές συνθήκες.
Επίσης, η θερμομόνωση δεν αποτελεί από μόνη της εγγυημένη αντιπαγετική προστασία όταν η κυκλοφορία σταματήσει για μεγάλο χρονικό διάστημα.
16. Μόνωση και αντιπαγετική προστασία: Ποια είναι η διαφορά;
Η θερμομόνωση περιορίζει τον ρυθμό απώλειας θερμότητας.
Δεν παράγει θερμότητα και δεν μπορεί να αποτρέψει επ’ αόριστον το πάγωμα στάσιμου νερού.
Η αντιπαγετική προστασία μπορεί να απαιτεί, ανάλογα με τη μονάδα και τη μελέτη:
Κατάλληλη κυκλοφορία νερού.
Προβλεπόμενες λειτουργίες αντιπαγετικής προστασίας.
Εγκεκριμένο αντιψυκτικό διάλυμα.
Ειδικά αντιπαγετικά εξαρτήματα.
Κατάλληλη διαμόρφωση και προστασία εξωτερικών σωληνώσεων.
Η επιλογή εξαρτάται από το αν η μονάδα είναι monoblock ή split, την κατασκευή της και τις οδηγίες του κατασκευαστή.
17. Τι πρέπει να προσέξουμε στις συνδέσεις;
Οι συνδέσεις πρέπει να είναι κατάλληλες για το υλικό σωλήνα και τις συνθήκες λειτουργίας.
Σημαντικά σημεία είναι:
Η σωστή επιλογή εξαρτημάτων.
Η συμβατότητα υλικών.
Η αποφυγή μηχανικών τάσεων.
Η κατάλληλη στήριξη.
Η δυνατότητα συντήρησης.
Η στεγανότητα.
Η πρόβλεψη θερμικής διαστολής.
Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε διαρροές ή πρόωρη φθορά.
18. Γιατί είναι σημαντική η σωστή στήριξη των σωλήνων;
Οι σωληνώσεις μεταβάλλουν τις διαστάσεις τους όταν αλλάζει η θερμοκρασία.
Ο βαθμός θερμικής διαστολής εξαρτάται από το υλικό.
Εάν δεν προβλεφθούν κατάλληλες στηρίξεις και δυνατότητα μετακίνησης όπου απαιτείται, μπορεί να εμφανιστούν:
Παραμορφώσεις.
Θόρυβοι.
Καταπόνηση συνδέσεων.
Μεταφορά κραδασμών.
Φθορές στη μόνωση.
Οι αποστάσεις στήριξης και οι λεπτομέρειες τοποθέτησης πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή του συστήματος σωληνώσεων.
19. Πώς επηρεάζουν τα φίλτρα και οι βαλβίδες την παροχή;
Η παροχή νερού δεν εξαρτάται μόνο από τους σωλήνες.
Ένα φραγμένο φίλτρο μπορεί να αυξήσει σημαντικά την υδραυλική αντίσταση.
Αντίστοιχα, μια μερικώς κλειστή βάνα ή ένα ακατάλληλα επιλεγμένο εξάρτημα μπορεί να περιορίσει τη ροή.
Κατά τη διάγνωση χαμηλής παροχής πρέπει να εξετάζεται ολόκληρο το κύκλωμα.
Η αντικατάσταση σωληνώσεων χωρίς προηγούμενο έλεγχο δεν αποτελεί πάντοτε σωστή λύση.
20. Παράδειγμα: Αντλία 12 kW με μεγάλη απόσταση από το κτίριο
Έστω εγκατάσταση με:
Αντλία θερμότητας ονομαστικής ισχύος 12 kW.
Θερμική ισχύ υπολογισμού 12 kW.
ΔT 5 K.
Απόσταση μονάδας από το σημείο σύνδεσης 15 m.
Υδραυλική διαδρομή προσαγωγής και επιστροφής συνολικά 30 m.
Η υπολογισμένη παροχή είναι:
Q = 12 / (1,163 × 5)
Q ≈ 2,06 m³/h
Η τελική επιλογή διαμέτρου απαιτεί:
Έλεγχο πραγματικής εσωτερικής διαμέτρου.
Υπολογισμό ταχύτητας ροής.
Υπολογισμό γραμμικών απωλειών πίεσης.
Προσθήκη τοπικών αντιστάσεων.
Έλεγχο διαθέσιμου μανομετρικού κυκλοφορητή.
Επιλογή κατάλληλης μόνωσης και αντιπαγετικής προστασίας.
Δεν είναι τεχνικά σωστό να οριστεί συγκεκριμένη διάμετρος μόνο από τα 12 kW και τα 15 μέτρα απόστασης.
21. Συνηθισμένα λάθη εγκατάστασης
Λάθος 1: Επιλογή σωλήνα μόνο από τα kW.
Αγνοεί την πραγματική παροχή και τις υδραυλικές αντιστάσεις.
Λάθος 2: Σύγχυση εξωτερικής και εσωτερικής διαμέτρου.
Μπορεί να οδηγήσει σε λανθασμένη εκτίμηση της ταχύτητας.
Λάθος 3: Παράβλεψη του μήκους επιστροφής.
Υποεκτιμά τις απώλειες πίεσης.
Λάθος 4: Ανεπαρκής μόνωση εξωτερικών σωληνώσεων.
Αυξάνει τις θερμικές απώλειες.
Λάθος 5: Θεώρηση της μόνωσης ως πλήρους αντιπαγετικής προστασίας.
Δημιουργεί κίνδυνο παγώματος σε δυσμενείς συνθήκες.
Λάθος 6: Υπερβολικά πολλές γωνίες και εξαρτήματα.
Αυξάνει τις τοπικές αντιστάσεις.
Λάθος 7: Ακατάλληλες στηρίξεις.
Μπορεί να προκαλέσουν θόρυβο και μηχανικές καταπονήσεις.
Λάθος 8: Παράβλεψη των χαρακτηριστικών του κυκλοφορητή.
Η απαιτούμενη παροχή πρέπει να επιτυγχάνεται στην πραγματική αντίσταση του δικτύου.
22. Τι ελέγχουμε κατά την παραλαβή της εγκατάστασης;
Πριν από την κανονική λειτουργία πρέπει να επιβεβαιωθούν:
Η συμμόρφωση των σωληνώσεων με τη μελέτη.
Η καταλληλότητα των υλικών.
Η στεγανότητα του κυκλώματος.
Η σωστή πλήρωση και εξαέρωση.
Η απαιτούμενη παροχή νερού.
Οι θερμοκρασίες προσαγωγής και επιστροφής.
Η λειτουργία των βαλβίδων.
Η σωστή μόνωση.
Η αντιπαγετική προστασία.
Η δυνατότητα πρόσβασης για συντήρηση.
Οι δοκιμές πρέπει να πραγματοποιούνται σύμφωνα με τις προδιαγραφές του κατασκευαστή και τους εφαρμοστέους κανονισμούς.
23. Συχνές ερωτήσεις
Τι διάμετρο σωλήνα χρειάζεται μια αντλία θερμότητας 12 kW;
Δεν υπάρχει μία καθολική διάμετρος. Χρειάζεται υπολογισμός παροχής, ταχύτητας, μήκους και απωλειών πίεσης.
Μπορώ να χρησιμοποιήσω πολυστρωματικό σωλήνα;
Ναι, εφόσον το συγκεκριμένο σύστημα σωληνώσεων είναι κατάλληλο για τις θερμοκρασίες, τις πιέσεις και τις συνθήκες εγκατάστασης.
Είναι καλύτερος ο χαλκός από το PP-R;
Δεν υπάρχει καθολική απάντηση. Κάθε υλικό έχει διαφορετικά χαρακτηριστικά και απαιτήσεις τοποθέτησης.
Τι συμβαίνει αν οι σωλήνες είναι μικροί;
Μπορεί να αυξηθούν οι απώλειες πίεσης και να περιοριστεί η πραγματική παροχή.
Χρειάζονται μόνωση οι σωλήνες μέσα στο σπίτι;
Η ανάγκη και το επίπεδο μόνωσης εξαρτώνται από τη θέση, τις θερμοκρασίες, τις ενεργειακές απαιτήσεις και τους εφαρμοστέους κανονισμούς.
Η μόνωση προστατεύει απόλυτα από τον παγετό;
Όχι. Περιορίζει την απώλεια θερμότητας, αλλά δεν εξασφαλίζει από μόνη της προστασία σε παρατεταμένη διακοπή λειτουργίας.
Γιατί ακούγεται θόρυβος στις σωληνώσεις;
Πιθανές αιτίες είναι η υψηλή ταχύτητα ροής, ο παγιδευμένος αέρας, οι υδραυλικές αντιστάσεις ή η ανεπαρκής στήριξη.
Πρέπει να αλλάξω όλες τις σωληνώσεις όταν εγκαθιστώ αντλία θερμότητας;
Όχι απαραίτητα. Το υπάρχον δίκτυο πρέπει πρώτα να αξιολογηθεί ως προς την παροχή, τις απώλειες πίεσης και την καταλληλότητά του.
Συμπέρασμα
Η σωστή διαστασιολόγηση σωληνώσεων αποτελεί βασικό στοιχείο μιας αποδοτικής εγκατάστασης αντλίας θερμότητας.
Η επιλογή πρέπει να βασίζεται στην απαιτούμενη παροχή, την πραγματική εσωτερική διάμετρο, τις απώλειες πίεσης και τα χαρακτηριστικά του κυκλοφορητή.
Παράλληλα, η κατάλληλη θερμομόνωση, η σωστή στήριξη και η αντιπαγετική προστασία συμβάλλουν στη μακροχρόνια αξιοπιστία.
Η σωστή σωλήνωση δεν είναι απλώς αυτή που συνδέεται στην αντλία θερμότητας, αλλά εκείνη που εξασφαλίζει την απαιτούμενη παροχή με αποδεκτές υδραυλικές απώλειες και ασφαλή λειτουργία.
Οι υπολογισμοί του άρθρου είναι ενδεικτικοί και δεν αντικαθιστούν την υδραυλική μελέτη ή τις οδηγίες του κατασκευαστή.
Thermosphere.gr — Τεχνική γνώση για τη θέρμανση και τις εγκαταστάσεις.
