Η επιλογή των σωληνώσεων αποτελεί μία από τις σημαντικότερες αποφάσεις κατά την κατασκευή ή ανακαίνιση ενός δικτύου ύδρευσης.

Οι σωλήνες μεταφέρουν το κρύο και το ζεστό νερό στα σημεία κατανάλωσης και πρέπει να αντέχουν στις προβλεπόμενες συνθήκες πίεσης, θερμοκρασίας και λειτουργίας.

Στις σύγχρονες εγκαταστάσεις χρησιμοποιούνται διαφορετικά υλικά, με κυριότερα τον χαλκό, το πολυπροπυλένιο PP-R, το δικτυωμένο πολυαιθυλένιο PE-X και τους πολυστρωματικούς σωλήνες.

Κανένα υλικό δεν είναι ιδανικό για κάθε εφαρμογή. Η καταλληλότητά του εξαρτάται από τη χρήση, την ποιότητα του νερού, τις προδιαγραφές του συστήματος και τον τρόπο εγκατάστασης.

Στον τεχνικό οδηγό του Thermosphere.gr συγκρίνουμε τα βασικά χαρακτηριστικά αυτών των σωληνώσεων και εξηγούμε τι πρέπει να εξετάζουμε πριν επιλέξουμε.

1. Ποιες απαιτήσεις πρέπει να καλύπτει ένας σωλήνας ύδρευσης;

Ένα σύστημα σωληνώσεων πρέπει να είναι κατάλληλο για:

• Την προβλεπόμενη πίεση λειτουργίας.

• Τη θερμοκρασία του νερού.

• Τη μεταφορά πόσιμου νερού, όταν χρησιμοποιείται για ανθρώπινη κατανάλωση.

• Τις συνθήκες τοποθέτησης.

• Τις μηχανικές και θερμικές καταπονήσεις.

• Τη συνεργασία με τα εξαρτήματα σύνδεσης.

Η αξιολόγηση δεν αφορά μόνο τον σωλήνα.

Ο σωλήνας, οι σύνδεσμοι και τα εργαλεία συναρμολόγησης αποτελούν ένα ενιαίο σύστημα.

Η επιλογή ακατάλληλου εξαρτήματος μπορεί να ακυρώσει τα πλεονεκτήματα ακόμη και ενός ποιοτικού σωλήνα.

2. Χαλκοσωλήνες ύδρευσης

Ο χαλκός χρησιμοποιείται εδώ και πολλές δεκαετίες σε δίκτυα ύδρευσης και θέρμανσης.

Πρόκειται για μεταλλικό υλικό με καλή μηχανική αντοχή και δυνατότητα χρήσης σε κατάλληλα σχεδιασμένα συστήματα ζεστού και κρύου νερού.

Πλεονεκτήματα

• Υψηλή μηχανική αντοχή.

• Καλή αντοχή σε θερμοκρασιακές καταπονήσεις εντός προδιαγραφών.

• Διαθέσιμες διαφορετικές τεχνικές σύνδεσης.

• Σχετικά μικρή θερμική διαστολή σε σύγκριση με αρκετούς πλαστικούς σωλήνες.

• Μεγάλη εμπειρία εφαρμογής στον κλάδο.

Περιορισμοί

• Δυνατότητα διάβρωσης υπό δυσμενείς συνθήκες νερού ή εγκατάστασης.

• Ανάγκη κατάλληλης προστασίας από ορισμένα δομικά υλικά και περιβάλλοντα.

• Απαιτήσεις εξειδίκευσης κατά τη σύνδεση.

• Πιθανότητα ηλεκτροχημικών προβλημάτων όταν συνδυάζονται ακατάλληλα διαφορετικά μέταλλα.

Ο χαλκός δεν πρέπει να θεωρείται αυτόματα κατάλληλος ανεξάρτητα από τη χημική σύσταση του νερού.

3. Πώς συνδέονται οι χαλκοσωλήνες;

Ανάλογα με το σύστημα, μπορούν να χρησιμοποιηθούν:

Τριχοειδείς συνδέσεις: Με κατάλληλη κόλληση και εξαρτήματα, σύμφωνα με τις τεχνικές προδιαγραφές.

Πρεσαριστά εξαρτήματα: Με ειδικά εργαλεία και εγκεκριμένα προφίλ πρεσαρίσματος.

Μηχανικοί σύνδεσμοι: Όπου επιτρέπονται για τη συγκεκριμένη εφαρμογή.

Η σωστή προετοιμασία του σωλήνα και η συμβατότητα των εξαρτημάτων είναι καθοριστικές για τη στεγανότητα.

Εργασίες με φλόγα απαιτούν ιδιαίτερη προσοχή στην πυρασφάλεια.

4. Σωλήνες πολυπροπυλενίου PP-R

Το PP-R είναι πλαστικό υλικό που χρησιμοποιείται σε κατάλληλα συστήματα ζεστού και κρύου νερού.

Ένα βασικό χαρακτηριστικό του είναι η σύνδεση μέσω θερμοσυγκόλλησης, με χρήση εξαρτημάτων και εργαλείων που προβλέπει ο κατασκευαστής.

Πλεονεκτήματα

• Δεν παρουσιάζει ηλεκτροχημική διάβρωση όπως οι μεταλλικές σωληνώσεις.

• Μικρό βάρος.

• Δυνατότητα δημιουργίας συγκολλημένων συνδέσεων.

• Ευρεία διαθεσιμότητα σωλήνων και εξαρτημάτων.

• Καταλληλότητα για πολλές εφαρμογές ύδρευσης, ανάλογα με την κατηγορία λειτουργίας.

Περιορισμοί

• Μεγαλύτερη θερμική διαστολή από τον χαλκό σε πολλές κατασκευές.

• Απαίτηση σωστής θερμοσυγκόλλησης.

• Πιθανή μείωση της εσωτερικής διατομής από λανθασμένη σύνδεση.

• Ανάγκη προστασίας από υπεριώδη ακτινοβολία, όπου απαιτείται.

Ορισμένα συστήματα PP-R διαθέτουν ενισχυτικές στρώσεις που περιορίζουν τη θερμική διαστολή.

Τα χαρακτηριστικά τους πρέπει να επιβεβαιώνονται από τα τεχνικά στοιχεία του προϊόντος.

5. Τι πρέπει να προσέχουμε στη θερμοσυγκόλληση PP-R;

Η ποιότητα της σύνδεσης εξαρτάται από:

• Τη σωστή κοπή.

• Την καθαρότητα των επιφανειών.

• Την κατάλληλη θερμοκρασία εργαλείου.

• Τον χρόνο θέρμανσης.

• Το βάθος εισαγωγής.

• Τον χρόνο ψύξης.

• Την αποφυγή περιστροφής ή μετακίνησης κατά τη σύνδεση, σύμφωνα με τις οδηγίες.

Οι χρόνοι και οι θερμοκρασίες δεν πρέπει να επιλέγονται αυθαίρετα.

Μια λανθασμένη συγκόλληση μπορεί να δημιουργήσει ασθενή σύνδεση ή να περιορίσει τη ροή.

6. Σωλήνες PE-X

Το PE-X είναι δικτυωμένο πολυαιθυλένιο.

Χρησιμοποιείται σε διάφορα συστήματα διανομής νερού, συχνά με εύκαμπτες σωληνώσεις.

Υπάρχουν διαφορετικές μέθοδοι παραγωγής, όπως PE-Xa, PE-Xb και PE-Xc.

Η ονομασία αυτή αφορά τη διαδικασία δικτύωσης και δεν αρκεί από μόνη της για να αξιολογηθεί η συνολική ποιότητα ενός συστήματος.

Πλεονεκτήματα

• Ευκαμψία.

• Δυνατότητα εγκατάστασης σε συνεχείς διαδρομές.

• Περιορισμός ορισμένων ενδιάμεσων συνδέσεων.

• Αντοχή σε κατάλληλες εφαρμογές ζεστού και κρύου νερού.

• Μικρό βάρος.

Περιορισμοί

• Απαίτηση προστασίας από υπεριώδη ακτινοβολία σύμφωνα με τις προδιαγραφές.

• Θερμική διαστολή.

• Ανάγκη συμβατών εξαρτημάτων.

• Περιορισμοί στην ακτίνα κάμψης και στον τρόπο στερέωσης.

Η επιλογή πρέπει να βασίζεται στις προδιαγραφές του συγκεκριμένου συστήματος PE-X.

7. Πώς συνδέονται οι σωλήνες PE-X;

Οι μέθοδοι σύνδεσης διαφέρουν ανάλογα με τον κατασκευαστή.

Μπορεί να χρησιμοποιούνται:

• Πρεσαριστά εξαρτήματα.

• Εξαρτήματα διαστολής.

• Μηχανικοί σύνδεσμοι.

• Άλλες εγκεκριμένες τεχνικές.

Δεν είναι όλα τα εξαρτήματα κατάλληλα για κάθε σωλήνα PE-X.

Ακόμη και όταν δύο σωλήνες έχουν την ίδια ονομαστική διάσταση, μπορεί να διαφέρουν ως προς το πάχος τοιχώματος ή τις απαιτήσεις σύνδεσης.

8. Τι είναι ο πολυστρωματικός σωλήνας;

Ο πολυστρωματικός σωλήνας αποτελείται από περισσότερες στρώσεις υλικών.

Μια συνηθισμένη κατασκευή περιλαμβάνει:

Πολυμερές → Συγκολλητική στρώση → Αλουμίνιο → Συγκολλητική στρώση → Πολυμερές

Η ακριβής δομή εξαρτάται από το προϊόν.

Συχνά χρησιμοποιούνται συνδυασμοί όπως PE-X/Al/PE-X ή PE-RT/Al/PE-RT.

Πλεονεκτήματα

• Σχετικά καλή διατήρηση του σχήματος μετά την κάμψη.

• Περιορισμένη θερμική διαστολή σε σύγκριση με αρκετούς μονοστρωματικούς πλαστικούς σωλήνες.

• Μικρό βάρος.

• Δυνατότητα οργανωμένης διανομής μέσω συλλεκτών.

• Ευρεία χρήση σε εγκαταστάσεις ζεστού και κρύου νερού.

Περιορισμοί

• Ανάγκη ειδικών εργαλείων και συμβατών εξαρτημάτων.

• Προσοχή στην προετοιμασία των άκρων.

• Κίνδυνος βλάβης από ακατάλληλη κάμψη.

• Εξάρτηση της αξιοπιστίας από τη σωστή συναρμολόγηση.

Η παρουσία αλουμινίου δεν σημαίνει ότι όλα τα πολυστρωματικά προϊόντα έχουν τις ίδιες ιδιότητες.

9. Πώς συνδέονται οι πολυστρωματικοί σωλήνες;

Συνηθισμένη μέθοδος είναι η χρήση πρεσαριστών εξαρτημάτων.

Η διαδικασία μπορεί να περιλαμβάνει:

1. Κάθετη κοπή του σωλήνα.

2. Κατάλληλη βαθμονόμηση ή διαμόρφωση του άκρου, όπου απαιτείται.

3. Έλεγχο στεγανοποιητικών.

4. Εισαγωγή του εξαρτήματος στο προβλεπόμενο βάθος.

5. Πρεσάρισμα με εγκεκριμένο εργαλείο.

6. Έλεγχο της σύνδεσης.

Το προφίλ πρεσαρίσματος πρέπει να είναι συμβατό με το εξάρτημα.

Δεν επιτρέπεται να θεωρούμε δύο συστήματα συμβατά μόνο επειδή έχουν την ίδια εξωτερική διάμετρο.

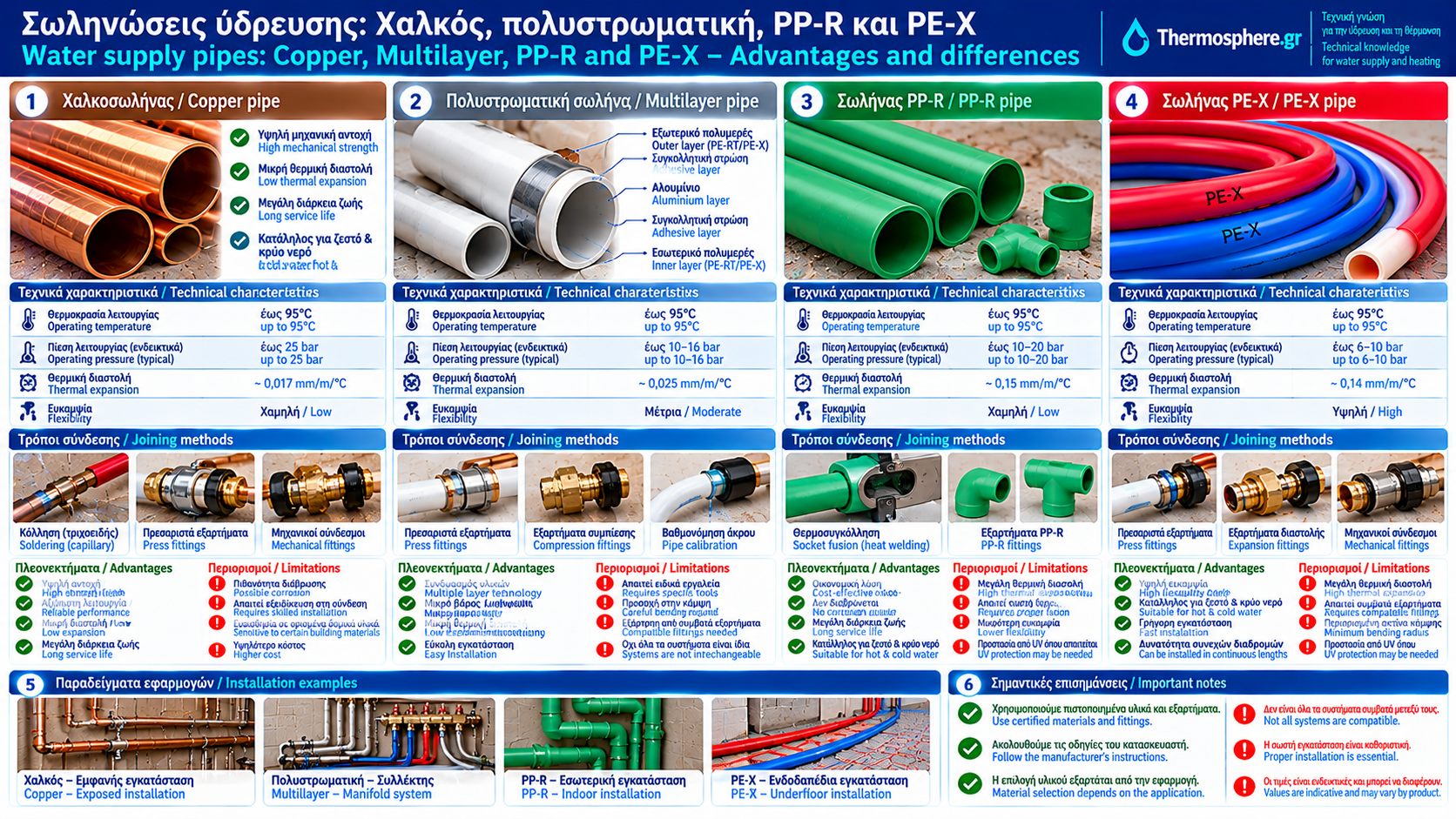

10. Συγκριτικός πίνακας υλικών

Ο πίνακας παρουσιάζει γενικές τάσεις και όχι εγγυημένες επιδόσεις συγκεκριμένων προϊόντων.

11. Ποιος σωλήνας αντέχει περισσότερο;

Δεν υπάρχει τεκμηριωμένη γενική απάντηση που να ισχύει για όλα τα προϊόντα και τις εγκαταστάσεις.

Η διάρκεια ζωής επηρεάζεται από:

• Τη θερμοκρασία.

• Την πίεση.

• Τη χημική σύσταση του νερού.

• Την ποιότητα κατασκευής.

• Την εγκατάσταση.

• Τις μηχανικές καταπονήσεις.

• Τη σωστή χρήση των εξαρτημάτων.

Ένα κατάλληλο σύστημα, εγκατεστημένο σωστά και λειτουργώντας εντός προδιαγραφών, μπορεί να παρουσιάσει μεγάλη διάρκεια υπηρεσίας.

Δεν πρέπει να συγχέουμε τη θεωρητική διάρκεια σχεδιασμού με εγγύηση συγκεκριμένης πραγματικής διάρκειας ζωής.

12. Ποιο υλικό είναι καλύτερο για ζεστό νερό;

Η επιλογή εξαρτάται από τις πραγματικές θερμοκρασίες λειτουργίας και την προβλεπόμενη κατηγορία εφαρμογής.

Για πλαστικά και πολυστρωματικά συστήματα είναι σημαντικό να ελέγχονται οι κατηγορίες λειτουργίας και οι αντίστοιχες ονομαστικές πιέσεις.

Ένας σωλήνας που είναι κατάλληλος για κρύο νερό δεν είναι απαραίτητα κατάλληλος για συνεχή λειτουργία σε υψηλότερες θερμοκρασίες.

Πρέπει επίσης να λαμβάνονται υπόψη πιθανές θερμικές αιχμές και οι απαιτήσεις του συστήματος παραγωγής ζεστού νερού.

13. Τι σημαίνουν οι ενδείξεις PN και SDR;

PN

Η ένδειξη PN χρησιμοποιείται σε διάφορα συστήματα ως ονομαστικός χαρακτηρισμός πίεσης.

Δεν πρέπει να ερμηνεύεται χωρίς αναφορά στο συγκεκριμένο πρότυπο, τη θερμοκρασία και την κατηγορία λειτουργίας.

SDR

Το SDR εκφράζει τη σχέση εξωτερικής διαμέτρου προς ονομαστικό πάχος τοιχώματος:

SDR = εξωτερική διάμετρος / πάχος τοιχώματος

Για παράδειγμα, σωλήνας με εξωτερική διάμετρο 25 mm και πάχος 2,3 mm έχει:

SDR ≈ 25 / 2,3 ≈ 10,9.

Η τιμή αυτή δεν καθορίζει από μόνη της την καταλληλότητα για συγκεκριμένη θερμοκρασία ή πίεση.

14. Γιατί έχει σημασία η θερμική διαστολή;

Όταν αυξάνεται η θερμοκρασία, τα υλικά συνήθως διαστέλλονται.

Η γραμμική θερμική μεταβολή μπορεί να εκτιμηθεί με τη σχέση:

ΔL = α × L × ΔT

Όπου:

• ΔL: μεταβολή μήκους.

• α: συντελεστής γραμμικής θερμικής διαστολής.

• L: αρχικό μήκος.

• ΔT: μεταβολή θερμοκρασίας.

Η σχέση χρησιμοποιείται ως απλή εκτίμηση για κατάλληλες συνθήκες.

Οι πραγματικές τιμές εξαρτώνται από το υλικό και την κατασκευή του σωλήνα.

Η ανεπαρκής πρόβλεψη διαστολής μπορεί να οδηγήσει σε παραμορφώσεις, θορύβους και καταπονήσεις συνδέσεων.

15. Ποιος σωλήνας είναι κατάλληλος για εγκατάσταση μέσα σε τοίχο;

Δεν αρκεί η επιλογή του υλικού.

Πρέπει να εξετάζονται:

• Η δυνατότητα κρυφής εγκατάστασης σύμφωνα με τον κατασκευαστή.

• Η προστασία από μηχανική καταπόνηση.

• Η θερμική διαστολή.

• Η δυνατότητα αντικατάστασης, όπου προβλέπεται.

• Η πρόσβαση σε συνδέσεις.

• Η συμβατότητα με τα δομικά υλικά.

Σε ορισμένα συστήματα χρησιμοποιούνται σωλήνες μέσα σε προστατευτικούς κυματοειδείς σωλήνες ή άλλες κατάλληλες διατάξεις.

Η χρήση προστατευτικού σωλήνα δεν εγγυάται από μόνη της ότι η εσωτερική σωλήνωση μπορεί να αντικατασταθεί μετά την ολοκλήρωση της κατασκευής.

16. Ποια λάθη γίνονται συχνότερα;

Συνηθισμένα λάθη είναι:

• Συνδυασμός ασύμβατων εξαρτημάτων.

• Λανθασμένη θερμοσυγκόλληση.

• Ακατάλληλο προφίλ πρεσαρίσματος.

• Υπερβολική κάμψη.

• Ανεπαρκής στήριξη.

• Έλλειψη πρόβλεψης θερμικής διαστολής.

• Χρήση προϊόντος εκτός της προβλεπόμενης θερμοκρασίας.

• Έλλειψη προστασίας από UV όπου απαιτείται.

• Παράλειψη δοκιμής στεγανότητας.

Η ποιότητα της εγκατάστασης είναι εξίσου σημαντική με την ποιότητα των υλικών.

17. Πώς επιλέγουμε σωλήνα για ανακαίνιση;

Σε μια ανακαίνιση πρέπει να εξετάζονται:

1. Η κατάσταση του υπάρχοντος δικτύου.

2. Η απαιτούμενη παροχή.

3. Η πίεση λειτουργίας.

4. Η θερμοκρασία του νερού.

5. Η διαθέσιμη διαδρομή.

6. Η ανάγκη για κρυφή ή εμφανή τοποθέτηση.

7. Η πρόσβαση για μελλοντική συντήρηση.

8. Η διαθεσιμότητα συμβατών εξαρτημάτων.

Η επιλογή μόνο με βάση τη χαμηλότερη τιμή αγοράς δεν είναι ασφαλές τεχνικό κριτήριο.

18. Συχνές ερωτήσεις

Είναι καλύτερη η πολυστρωματική από το PP-R;

Δεν υπάρχει καθολικά καλύτερη επιλογή. Η πολυστρωματική μπορεί να προσφέρει πλεονεκτήματα στην ευκαμψία και στη θερμική διαστολή, ενώ το PP-R χρησιμοποιεί διαφορετική μέθοδο σύνδεσης. Η επιλογή εξαρτάται από την εγκατάσταση.

Είναι κατάλληλο το PE-X για ζεστό νερό;

Ναι, εφόσον το συγκεκριμένο σύστημα είναι πιστοποιημένο και προδιαγεγραμμένο για τις αντίστοιχες συνθήκες.

Μπορεί να σκουριάσει ο χαλκοσωλήνας;

Ο χαλκός δεν σκουριάζει όπως ο σίδηρος, αλλά μπορεί να υποστεί άλλες μορφές διάβρωσης.

Μπορώ να συνδέσω PP-R με χαλκό;

Ναι, με κατάλληλα εξαρτήματα μετάβασης και σύμφωνα με τις προδιαγραφές των δύο συστημάτων.

Είναι όλα τα πρεσαριστά εξαρτήματα ίδια;

Όχι. Διαφέρουν ως προς το προφίλ, τις διαστάσεις, τα υλικά και τις απαιτήσεις εργαλείων.

Ποιο υλικό έχει τη μεγαλύτερη διάρκεια ζωής;

Η διάρκεια ζωής εξαρτάται από το συγκεκριμένο προϊόν, τις συνθήκες λειτουργίας και την ποιότητα εγκατάστασης. Δεν προκύπτει αξιόπιστη κατάταξη μόνο από το όνομα του υλικού.

Συμπέρασμα

Ο χαλκός, το PP-R, το PE-X και οι πολυστρωματικοί σωλήνες μπορούν να αποτελέσουν κατάλληλες επιλογές για εγκαταστάσεις ύδρευσης, εφόσον χρησιμοποιούνται στις προβλεπόμενες εφαρμογές τους.

Οι βασικές διαφορές εντοπίζονται στη μηχανική συμπεριφορά, στη θερμική διαστολή, στην ευκαμψία και στις τεχνικές σύνδεσης.

Η σωστή επιλογή δεν είναι απαραίτητα το ακριβότερο ή το πιο δημοφιλές υλικό, αλλά το πιστοποιημένο και συμβατό σύστημα που ανταποκρίνεται στις απαιτήσεις της εγκατάστασης.

Τεχνικές πηγές και περαιτέρω ανάγνωση

• EN 806: Specifications for installations inside buildings conveying water for human consumption.

• EN 1057: Copper and copper alloys — Seamless, round copper tubes for water and gas in sanitary and heating applications.

• EN ISO 15874: Plastics piping systems for hot and cold water installations — Polypropylene (PP).

• EN ISO 15875: Plastics piping systems for hot and cold water installations — Crosslinked polyethylene (PE-X).

• EN ISO 21003: Multilayer piping systems for hot and cold water installations inside buildings.

• EN ISO 22391: Plastics piping systems for hot and cold water installations — Polyethylene of raised temperature resistance (PE-RT).

• CEN-CENELEC: https://www.cencenelec.eu/

Τα τεχνικά χαρακτηριστικά κάθε προϊόντος πρέπει να επαληθεύονται από το αντίστοιχο τεχνικό φυλλάδιο και τις οδηγίες εγκατάστασης.

Σημείωση ασφαλείας: Η σύνδεση και η δοκιμή σωληνώσεων υπό πίεση απαιτούν κατάλληλα εργαλεία και καταρτισμένο προσωπικό. Για δίκτυα πόσιμου νερού πρέπει να χρησιμοποιούνται υλικά και εξαρτήματα κατάλληλα για την προβλεπόμενη χρήση.
