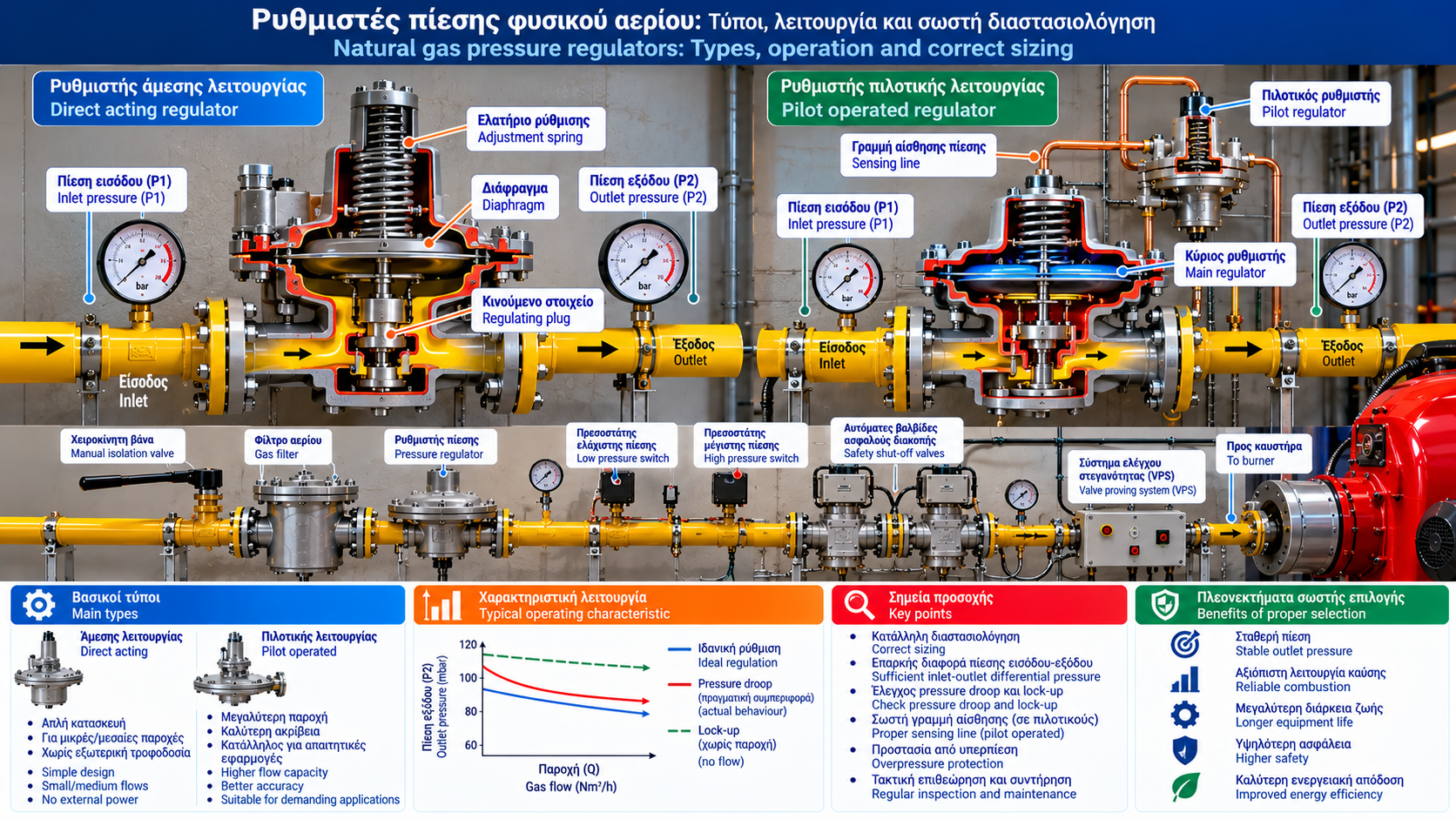

Ρυθμιστές πίεσης φυσικού αερίου: Τύποι, λειτουργία και σωστή διαστασιολόγηση
Ο ρυθμιστής πίεσης φυσικού αερίου είναι ένα κρίσιμο εξάρτημα κάθε εγκατάστασης στην οποία η πίεση τροφοδοσίας πρέπει να μειωθεί και να διατηρηθεί σε κατάλληλα επίπεδα για τον εξοπλισμό που ακολουθεί.
Συναντάται σε βιομηχανικά Gas Train, καυστήρες λεβήτων, ατμογεννήτριες, φούρνους, θερμικές διεργασίες και σταθμούς ρύθμισης πίεσης.
Η σωστή επιλογή του δεν εξαρτάται μόνο από τη διάμετρο σύνδεσης. Απαιτεί αξιολόγηση των πιέσεων εισόδου και εξόδου, της παροχής, της συμπεριφοράς σε μεταβαλλόμενα φορτία και των απαιτήσεων προστασίας.
1. Τι κάνει ένας ρυθμιστής πίεσης φυσικού αερίου;
Ο ρυθμιστής μειώνει την πίεση του αερίου από την υψηλότερη πίεση εισόδου σε μια επιθυμητή χαμηλότερη πίεση εξόδου.
Παράλληλα, προσαρμόζει το άνοιγμα του εσωτερικού μηχανισμού ώστε η πίεση εξόδου να παραμένει εντός του προβλεπόμενου εύρους όταν μεταβάλλεται η ζήτηση.
Οι βασικές παράμετροι είναι:
P1: Πίεση εισόδου.
P2: Πίεση εξόδου.
Q: Παροχή φυσικού αερίου.
Setpoint: Ονομαστική ρύθμιση πίεσης εξόδου.
Operating range: Επιτρεπόμενο εύρος λειτουργίας.
Ο ρυθμιστής δεν δημιουργεί πίεση. Χρησιμοποιεί τη διαθέσιμη διαφορά πίεσης μεταξύ εισόδου και εξόδου για να ελέγξει τη ροή.
2. Πώς λειτουργεί ένας μηχανικός ρυθμιστής;
Ένας τυπικός ρυθμιστής άμεσης λειτουργίας περιλαμβάνει:
Σώμα με είσοδο και έξοδο αερίου.
Έδρα και κινούμενο στοιχείο ρύθμισης.
Διάφραγμα ή άλλο αισθητήριο στοιχείο πίεσης.
Ελατήριο ρύθμισης.
Μηχανισμό μετάδοσης κίνησης.
Όταν η πίεση εξόδου μειώνεται λόγω αυξημένης κατανάλωσης, ο μηχανισμός τείνει να αυξάνει το άνοιγμα της βαλβίδας.
Όταν η πίεση εξόδου αυξάνεται, ο μηχανισμός μειώνει το άνοιγμα.
Η ακριβής κατεύθυνση δυνάμεων και η συμπεριφορά σε αστοχία εξαρτώνται από την κατασκευή του ρυθμιστή.
3. Ρυθμιστές άμεσης λειτουργίας (Direct Acting)
Στους ρυθμιστές άμεσης λειτουργίας, η πίεση εξόδου επενεργεί στο διάφραγμα και συνδυάζεται με τη δύναμη του ελατηρίου για τον έλεγχο της βαλβίδας.
Πλεονεκτήματα
Σχετικά απλή κατασκευή.
Περιορισμένος αριθμός εξαρτημάτων.
Δεν απαιτείται εξωτερική ηλεκτρική τροφοδοσία.
Κατάλληλοι για πολλές μικρές και μεσαίες εφαρμογές.
Περιορισμοί
Η πίεση εξόδου μπορεί να μεταβάλλεται αισθητά με την παροχή.
Η ικανότητα παροχής εξαρτάται από το μέγεθος και τον σχεδιασμό.
Σε απαιτητικές εφαρμογές ενδέχεται να μην παρέχουν την επιθυμητή ακρίβεια.
Η καταλληλότητα πρέπει να επιβεβαιώνεται από τα δεδομένα του κατασκευαστή.
4. Ρυθμιστές πιλοτικής λειτουργίας (Pilot Operated)
Οι ρυθμιστές πιλοτικής λειτουργίας χρησιμοποιούν έναν βοηθητικό ρυθμιστή, τον pilot, για τον έλεγχο του κύριου μηχανισμού.
Ο pilot ανιχνεύει την κατάντη πίεση και επηρεάζει την πίεση ενεργοποίησης του κύριου ρυθμιστή.
Πλεονεκτήματα
Δυνατότητα υψηλότερης παροχής σε κατάλληλες εφαρμογές.
Συχνά καλύτερη ακρίβεια ρύθμισης.
Καλή συμπεριφορά σε μεταβολές φορτίου, όταν έχουν επιλεγεί σωστά.
Περιορισμοί
Μεγαλύτερη πολυπλοκότητα.
Περισσότερα σημεία που απαιτούν επιθεώρηση.
Ευαισθησία σε ορισμένες περιπτώσεις σε ρύπους ή λανθασμένες γραμμές αίσθησης πίεσης.
Η επιλογή μεταξύ direct acting και pilot operated γίνεται βάσει τεχνικών απαιτήσεων, όχι αποκλειστικά βάσει ονομαστικής διαμέτρου.
5. Τι είναι το Pressure Droop;
Το pressure droop περιγράφει τη μείωση της ρυθμιζόμενης πίεσης εξόδου όταν αυξάνεται η παροχή.
Για παράδειγμα, ένας ρυθμιστής μπορεί να παρουσιάζει:
Πίεση εξόδου 100 mbar σε μικρή παροχή.
Πίεση εξόδου 95 mbar σε μεσαία παροχή.
Πίεση εξόδου 88 mbar κοντά στο υψηλό φορτίο.
Οι τιμές είναι υποθετικές.
Το droop δεν αποτελεί πάντοτε ένδειξη βλάβης. Είναι χαρακτηριστικό λειτουργίας που πρέπει να αξιολογείται από την καμπύλη απόδοσης.
Εάν η πίεση εξόδου πέφτει κάτω από το ελάχιστο απαιτούμενο όριο του καυστήρα, η επιλογή ή οι συνθήκες τροφοδοσίας πρέπει να επανεξεταστούν.
6. Τι είναι το Lock-Up Pressure;
Το lock-up pressure είναι η πίεση εξόδου που αναπτύσσεται όταν η κατάντη ζήτηση μηδενιστεί και ο ρυθμιστής μεταβεί σε κατάσταση κλεισίματος.
Η πίεση αυτή μπορεί να είναι υψηλότερη από τη ρυθμισμένη πίεση κατά τη ροή.
Για παράδειγμα:
Πίεση ρύθμισης κατά τη λειτουργία: 100 mbar.
Πίεση μετά το κλείσιμο της ζήτησης: 108 mbar.
Το παράδειγμα είναι ενδεικτικό.
Η επιτρεπόμενη τιμή καθορίζεται από τα χαρακτηριστικά του ρυθμιστή και τις αντοχές της κατάντη εγκατάστασης.
Το lock-up δεν πρέπει να συγχέεται με ανεξέλεγκτη αύξηση πίεσης λόγω αστοχίας του ρυθμιστή.
7. Τι είναι το Minimum Differential Pressure;
Για να λειτουργήσει ένας ρυθμιστής απαιτείται επαρκής διαθέσιμη διαφορά πίεσης.
Η απλή σχέση είναι:
ΔP = P1 − P2
Ωστόσο, η πραγματική απαιτούμενη διαφορά εξαρτάται από τον τύπο του ρυθμιστή, την παροχή και τα χαρακτηριστικά λειτουργίας.
Εάν η πίεση εισόδου μειωθεί υπερβολικά, ο ρυθμιστής μπορεί να μην είναι πλέον σε θέση να διατηρήσει την απαιτούμενη πίεση εξόδου.
Για αυτό, η επιλογή πρέπει να βασίζεται στη χαμηλότερη αναμενόμενη πίεση εισόδου υπό φορτίο, όχι μόνο στην ονομαστική πίεση δικτύου.
8. Πώς επιλέγουμε σωστά έναν ρυθμιστή;
Η διαδικασία επιλογής περιλαμβάνει:
Βήμα 1 — Καθορισμός παροχής
Υπολογίζουμε τη μέγιστη απαιτούμενη παροχή αερίου και το αναμενόμενο εύρος λειτουργίας.
Βήμα 2 — Πίεση εισόδου
Καταγράφουμε την ελάχιστη και μέγιστη διαθέσιμη πίεση.
Βήμα 3 — Πίεση εξόδου
Καθορίζουμε την απαιτούμενη πίεση και τις επιτρεπόμενες αποκλίσεις.
Βήμα 4 — Έλεγχος καμπυλών
Εξετάζουμε την ικανότητα παροχής και τη συμπεριφορά droop του συγκεκριμένου μοντέλου.
Βήμα 5 — Έλεγχος ασφαλείας
Επιβεβαιώνουμε τις απαιτήσεις προστασίας υπερπίεσης, απομόνωσης και συμβατότητας με το υπόλοιπο Gas Train.
Βήμα 6 — Έλεγχος εγκατάστασης
Εξετάζουμε προσανατολισμό, απαιτήσεις ευθύγραμμων τμημάτων, γραμμές αίσθησης και συνθήκες περιβάλλοντος σύμφωνα με τον κατασκευαστή.
9. Υπολογισμός παροχής φυσικού αερίου από την ισχύ καυστήρα
Για μια πρώτη εκτίμηση, η παροχή αερίου μπορεί να υπολογιστεί από τη θερμική ισχύ εισόδου:
Qgas = Pin / LHV
Όπου:
Qgas: Παροχή αερίου σε Nm³/h.
Pin: Θερμική ισχύς εισόδου σε kW.
LHV: Κατώτερη θερμογόνος δύναμη σε kWh/Nm³.
Παράδειγμα
Για καυστήρα με θερμική ισχύ εισόδου 1.500 kW και υποθετική LHV 10 kWh/Nm³:
Qgas = 1.500 / 10 = 150 Nm³/h
Η τιμή αποτελεί αρχική εκτίμηση.
Για την τελική επιλογή ρυθμιστή πρέπει να χρησιμοποιηθούν τα πραγματικά χαρακτηριστικά αερίου και οι κατάλληλες συνθήκες αναφοράς.
10. Γιατί δεν επιλέγουμε ρυθμιστή μόνο από τα Nm³/h;
Η ικανότητα παροχής ενός ρυθμιστή εξαρτάται από περισσότερες παραμέτρους:
Πίεση εισόδου.
Πίεση εξόδου.
Διαφορά πίεσης.
Πυκνότητα και σύσταση αερίου.
Θερμοκρασία.
Γεωμετρία και χαρακτηριστικά βαλβίδας.
Επιθυμητή ακρίβεια ρύθμισης.
Ένας ρυθμιστής που καλύπτει μια παροχή σε υψηλή πίεση εισόδου μπορεί να μην καλύπτει την ίδια παροχή όταν η διαθέσιμη πίεση μειωθεί.
Η τελική επιλογή πρέπει να γίνεται με πιστοποιημένα διαγράμματα ή λογισμικό του κατασκευαστή.
11. Τι είναι το Hunting;
Το hunting είναι η επαναλαμβανόμενη ταλάντωση της πίεσης εξόδου γύρω από την επιθυμητή τιμή.
Μπορεί να εμφανιστεί λόγω:
Ακατάλληλης επιλογής ή υπερδιαστασιολόγησης.
Δυσμενούς συμπεριφοράς του συστήματος.
Ακατάλληλης γραμμής αίσθησης.
Μεταβολών παροχής.
Αλληλεπίδρασης με άλλους ρυθμιστές.
Μηχανικών προβλημάτων.
Η διάγνωση απαιτεί μετρήσεις πίεσης και αξιολόγηση του πραγματικού συστήματος.
Η αυθαίρετη μεταβολή του ελατηρίου δεν αποτελεί ασφαλή μέθοδο αντιμετώπισης.
12. Ρυθμιστής πίεσης και προστασία υπερπίεσης
Ένας ρυθμιστής πίεσης δεν πρέπει να θεωρείται από μόνος του πλήρες σύστημα προστασίας έναντι κάθε πιθανής αστοχίας.
Ανάλογα με τη μελέτη, μπορεί να απαιτούνται:
Safety Shut-Off Valve (SSV): Βαλβίδα αυτόματης απομόνωσης λόγω υπέρβασης ορίων.
Monitor Regulator: Εφεδρικός ρυθμιστής επιτήρησης.
Relief Valve: Διάταξη εκτόνωσης, όπου επιτρέπεται και προβλέπεται.
High Pressure Switch: Πρεσοστάτης που ενεργοποιεί προστατευτική λειτουργία.
Η επιλογή προστασίας βασίζεται στη μέγιστη πιθανή πίεση, στις αντοχές των εξαρτημάτων και στην απαιτούμενη αρχιτεκτονική ασφαλείας.
Οι παραπάνω διατάξεις δεν είναι εναλλάξιμες χωρίς τεχνική αξιολόγηση.
13. Τι συμβαίνει όταν πέφτει η πίεση στην είσοδο;
Όταν αυξάνεται η κατανάλωση, η πίεση τροφοδοσίας μπορεί να μειωθεί λόγω απωλειών στο δίκτυο.
Εάν η διαθέσιμη πίεση δεν επαρκεί, η πίεση εξόδου του ρυθμιστή ενδέχεται να μειωθεί.
Πιθανές συνέπειες είναι:
Ανεπαρκής παροχή προς τον καυστήρα.
Αδυναμία επίτευξης μέγιστης ισχύος.
Ενεργοποίηση πρεσοστάτη χαμηλής πίεσης.
Ασταθής λειτουργία καύσης.
Πριν θεωρηθεί ελαττωματικός ο ρυθμιστής, πρέπει να αξιολογηθούν η πίεση εισόδου και οι απώλειες πίεσης υπό πραγματικό φορτίο.
14. Συνήθη προβλήματα ρυθμιστών πίεσης
Σύμπτωμα | Πιθανή αιτία | Τεχνικός έλεγχος |
Χαμηλή πίεση εξόδου | Ανεπαρκής πίεση εισόδου ή περιορισμένη παροχή | Μετρήσεις P1/P2 υπό φορτίο |
Πτώση πίεσης σε υψηλό φορτίο | Droop ή ανεπαρκής διαστασιολόγηση | Καμπύλες ρυθμιστή |
Υπερβολική πίεση χωρίς κατανάλωση | Πρόβλημα lock-up ή στεγανότητας έδρας | Έλεγχος από αρμόδιο τεχνικό |
Ταλάντωση πίεσης | Hunting | Καταγραφή δυναμικής πίεσης |
Αργή απόκριση | Μηχανικό ή λειτουργικό πρόβλημα | Έλεγχος σύμφωνα με κατασκευαστή |
Ανεπιθύμητη διακοπή προστασίας | Υπέρβαση ορίου ή λανθασμένη συνθήκη λειτουργίας | Διερεύνηση συμβάντος |
Οι πιθανές αιτίες δεν αποτελούν οριστική διάγνωση.
15. Πού πρέπει να μετράμε την πίεση;
Για την αξιολόγηση ενός ρυθμιστή, ιδιαίτερα χρήσιμα είναι δύο σημεία:
P1 — Πίεση εισόδου: Πριν από τον ρυθμιστή, σε κατάλληλο προβλεπόμενο σημείο.
P2 — Πίεση εξόδου: Μετά τον ρυθμιστή, σε κατάλληλο προβλεπόμενο σημείο.
Οι μετρήσεις σε διαφορετικά φορτία βοηθούν να διαπιστωθεί αν η πτώση πίεσης οφείλεται στην τροφοδοσία ή στη συμπεριφορά του ρυθμιστή.
Οι μετρήσεις πραγματοποιούνται μόνο από κατάλληλα εξουσιοδοτημένο προσωπικό με όργανα και διαδικασίες συμβατές με την εγκατάσταση.
16. Συντήρηση ρυθμιστών πίεσης
Η συντήρηση πρέπει να βασίζεται στις οδηγίες του κατασκευαστή και στην αξιολόγηση κινδύνου της εγκατάστασης.
Μπορεί να περιλαμβάνει:
Εξωτερική επιθεώρηση.
Έλεγχο για προβλεπόμενες ενδείξεις διαρροής.
Αξιολόγηση πίεσης εξόδου.
Έλεγχο συμπεριφοράς υπό φορτίο.
Έλεγχο lock-up, όπου προβλέπεται.
Επιθεώρηση φίλτρων.
Έλεγχο γραμμών αίσθησης πίεσης.
Επαλήθευση σχετικών προστατευτικών διατάξεων.
Η αποσυναρμολόγηση, αντικατάσταση ελατηρίων και ρύθμιση εσωτερικών μηχανισμών αποτελούν εξειδικευμένες εργασίες.
17. Σχετικά τεχνικά πρότυπα
Ανάλογα με το πεδίο εφαρμογής, σχετικά πρότυπα είναι:
EN 88-1: Ρυθμιστές πίεσης και συναφείς διατάξεις ασφαλείας για συσκευές αερίου.
EN 334: Ρυθμιστές πίεσης αερίου για πιέσεις εισόδου έως 100 bar.
EN 14382: Διατάξεις ασφαλούς διακοπής αερίου για σταθμούς και εγκαταστάσεις ρύθμισης πίεσης.
EN 676: Αυτόματοι καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα.
EN 15001-1: Σχεδιασμός και κατασκευή εγκαταστάσεων αερίου εντός του πεδίου εφαρμογής του.
Η καταλληλότητα και η εφαρμογή κάθε προτύπου εξαρτώνται από τον τύπο του ρυθμιστή, την πίεση λειτουργίας και την εγκατάσταση.
Συμπέρασμα
Ο ρυθμιστής πίεσης φυσικού αερίου είναι κρίσιμο εξάρτημα για τη σταθερή και ασφαλή τροφοδοσία ενός καυστήρα ή βιομηχανικού συστήματος.
Η σωστή επιλογή απαιτεί γνώση της ελάχιστης και μέγιστης πίεσης εισόδου, της απαιτούμενης πίεσης εξόδου και της πραγματικής παροχής.
Παράμετροι όπως pressure droop, lock-up και hunting πρέπει να αξιολογούνται κατά τη διαστασιολόγηση και τη διάγνωση.
Η τελική επιλογή, η εγκατάσταση, οι ρυθμίσεις και οι δοκιμές πραγματοποιούνται από αρμόδιο τεχνικό προσωπικό, σύμφωνα με τα δεδομένα του κατασκευαστή και τις εφαρμοστέες απαιτήσεις ασφαλείας.
