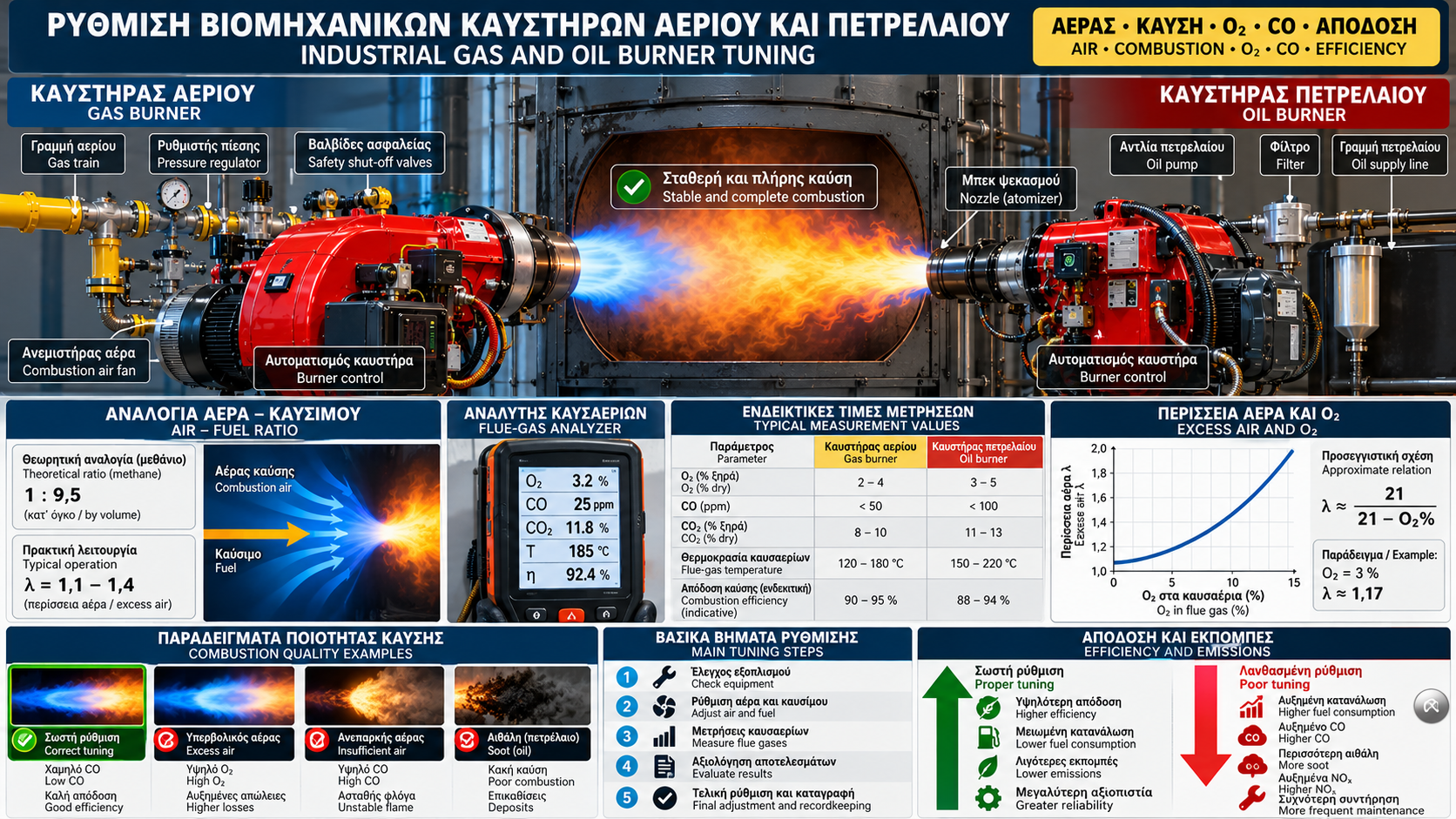

# Ρύθμιση Βιομηχανικών Καυστήρων Αερίου και Πετρελαίου: Αέρας, Καύση, O₂, CO και Απόδοση
## Εισαγωγή
Η σωστή ρύθμιση ενός βιομηχανικού καυστήρα αποτελεί βασική προϋπόθεση για την ασφαλή, αξιόπιστη και ενεργειακά αποδοτική λειτουργία μιας θερμικής εγκατάστασης.
Σε ατμολέβητες, βιομηχανικούς λέβητες θερμού νερού και συστήματα θερμικού λαδιού, η ποιότητα της καύσης επηρεάζει την κατανάλωση καυσίμου, τις εκπομπές ρύπων, τη σταθερότητα της φλόγας και τη θερμική καταπόνηση του εξοπλισμού.
Οι καυστήρες αερίου και πετρελαίου έχουν κοινές αρχές ρύθμισης, αλλά παρουσιάζουν διαφορετικές απαιτήσεις στην τροφοδοσία και προετοιμασία καυσίμου.
Η ρύθμιση πρέπει να πραγματοποιείται από εξουσιοδοτημένο τεχνικό προσωπικό, με κατάλληλα όργανα μέτρησης και σύμφωνα με τις οδηγίες του κατασκευαστή.
## 1. Τι σημαίνει σωστή ρύθμιση καυστήρα;
Η ρύθμιση καυστήρα είναι η διαδικασία ελέγχου και προσαρμογής των λειτουργικών παραμέτρων ώστε να επιτυγχάνεται σταθερή και ασφαλής καύση σε όλο το επιτρεπόμενο εύρος ισχύος.
Βασικοί στόχοι είναι η κατάλληλη αναλογία αέρα–καυσίμου, οι αποδεκτές εκπομπές, η αξιόπιστη ανάφλεξη και η σωστή ανταπόκριση στις μεταβολές του θερμικού φορτίου.
Δεν αρκεί ένας καυστήρας να παράγει φλόγα. Πρέπει να λειτουργεί μέσα στα όρια που ορίζονται για τον συγκεκριμένο καυστήρα, λέβητα και καύσιμο.
## 2. Η βασική αρχή της καύσης
Η καύση είναι χημική αντίδραση μεταξύ καυσίμου και οξυγόνου, με απελευθέρωση θερμικής ενέργειας.
Στην πλήρη καύση ενός υδρογονανθρακικού καυσίμου, ο άνθρακας μετατρέπεται κυρίως σε διοξείδιο του άνθρακα και το υδρογόνο σε υδρατμούς.
Όταν οι συνθήκες ανάμειξης, θερμοκρασίας ή διαθεσιμότητας οξυγόνου δεν είναι κατάλληλες, μπορεί να αυξηθεί η παραγωγή μονοξειδίου του άνθρακα, άκαυστων υδρογονανθράκων ή αιθάλης.
Η πραγματική ποιότητα καύσης αξιολογείται με μετρήσεις και όχι μόνο από την οπτική εμφάνιση της φλόγας.
## 3. Στοιχειομετρική αναλογία αέρα–καυσίμου
Στοιχειομετρική ονομάζεται η θεωρητική ποσότητα αέρα που απαιτείται για την πλήρη καύση συγκεκριμένης ποσότητας καυσίμου.
Για καθαρό μεθάνιο, η ιδανική αντίδραση είναι:
CH₄ + 2O₂ → CO₂ + 2H₂O
Η αντίδραση αυτή απαιτεί δύο mol οξυγόνου ανά mol μεθανίου.
Επειδή ο ατμοσφαιρικός αέρας περιέχει περίπου 21% οξυγόνο κατ’ όγκο, η θεωρητική απαίτηση είναι περίπου 9,52 mol αέρα ανά mol μεθανίου.
Η πραγματική σύσταση του φυσικού αερίου διαφέρει, επομένως οι υπολογισμοί για μια εγκατάσταση πρέπει να βασίζονται στα χαρακτηριστικά του διαθέσιμου καυσίμου.
## 4. Περίσσεια αέρα
Στην πράξη, πολλοί καυστήρες λειτουργούν με κατάλληλη ποσότητα αέρα μεγαλύτερη από τη θεωρητικά απαιτούμενη.
Η περίσσεια αέρα συμβάλλει στην ολοκλήρωση της καύσης, αντισταθμίζοντας ατέλειες ανάμειξης και λειτουργικές μεταβολές.
Ο συντελεστής αέρα λ ορίζεται ως ο πραγματικός αέρας καύσης προς τον θεωρητικά απαιτούμενο.
Όταν λ = 1, η παροχή αέρα είναι στοιχειομετρική. Όταν λ > 1, υπάρχει περίσσεια αέρα.
Η υπερβολική περίσσεια αέρα μπορεί να αυξήσει τις απώλειες θερμότητας μέσω των καυσαερίων.
## 5. Γιατί ο ανεπαρκής αέρας είναι επικίνδυνος;
Όταν η διαθέσιμη ποσότητα αέρα δεν επαρκεί για τις συνθήκες καύσης, αυξάνεται ο κίνδυνος ατελούς καύσης.
Πιθανά αποτελέσματα είναι η αύξηση του CO, η δημιουργία αιθάλης, η αστάθεια φλόγας και η συσσώρευση άκαυστων προϊόντων.
Η έλλειψη αέρα δεν είναι η μοναδική αιτία υψηλού CO. Προβλήματα ανάμειξης, ψεκασμού, γεωμετρίας φλόγας και λειτουργίας του καυστήρα μπορούν επίσης να επηρεάσουν την καύση.
Δεν πρέπει να μειώνεται αυθαίρετα ο αέρας για να επιτευχθεί χαμηλότερη ένδειξη O₂.
## 6. Οξυγόνο O₂ στα καυσαέρια
Η μέτρηση του υπολειπόμενου οξυγόνου αποτελεί βασικό εργαλείο αξιολόγησης της περίσσειας αέρα.
Το O₂ συνήθως αναφέρεται ως ποσοστό κατ’ όγκο στα ξηρά καυσαέρια, ανάλογα με το όργανο και τη μέθοδο μέτρησης.
Χαμηλή ένδειξη O₂ μπορεί να σχετίζεται με μικρότερη περίσσεια αέρα, αλλά δεν αποδεικνύει από μόνη της ότι η καύση είναι ασφαλής.
Αντίστοιχα, υψηλό O₂ μπορεί να υποδηλώνει αυξημένη περίσσεια αέρα ή είσοδο πρόσθετου αέρα στο σημείο δειγματοληψίας.
Η ένδειξη πρέπει να αξιολογείται μαζί με CO, φορτίο, θερμοκρασία και χαρακτηριστικά της εγκατάστασης.
## 7. Μονοξείδιο του άνθρακα CO
Το CO είναι τοξικό αέριο και σημαντικός δείκτης ατελούς καύσης.
Η συγκέντρωσή του μπορεί να αυξηθεί όταν υπάρχει ανεπαρκής ανάμειξη αέρα–καυσίμου, προβληματική ανάφλεξη, ασταθής φλόγα ή ακατάλληλη ρύθμιση.
Η μέτρηση CO δεν πρέπει να χρησιμοποιείται ως μοναδικό κριτήριο ρύθμισης.
Οι αποδεκτές τιμές εξαρτώνται από τον εξοπλισμό, τις απαιτήσεις του κατασκευαστή, τη μέθοδο αναφοράς και το εφαρμοστέο κανονιστικό πλαίσιο.
Υψηλό CO απαιτεί διερεύνηση από κατάλληλα εκπαιδευμένο προσωπικό.
## 8. Διοξείδιο του άνθρακα CO₂
Το CO₂ είναι προϊόν της καύσης του άνθρακα που περιέχεται στο καύσιμο.
Η συγκέντρωσή του στα καυσαέρια σχετίζεται με τη σύσταση καυσίμου, την περίσσεια αέρα και τις συνθήκες καύσης.
Για συγκεκριμένο καύσιμο και κατάλληλες παραδοχές, η αύξηση της περίσσειας αέρα τείνει να μειώνει το ποσοστό CO₂ στα ξηρά καυσαέρια λόγω αραίωσης.
Ωστόσο, μια υψηλή τιμή CO₂ δεν αποδεικνύει από μόνη της πλήρη ή ασφαλή καύση.
Η ερμηνεία πρέπει να συνδυάζεται με τις υπόλοιπες μετρήσεις.
## 9. Θερμοκρασία καυσαερίων
Η θερμοκρασία καυσαερίων είναι σημαντική παράμετρος της θερμικής απόδοσης.
Υψηλή θερμοκρασία εξόδου μπορεί να σχετίζεται με αυξημένες απώλειες, επικαθίσεις στις επιφάνειες συναλλαγής, μεταβολές φορτίου ή χαρακτηριστικά του σχεδιασμού.
Η υπερβολικά χαμηλή θερμοκρασία μπορεί επίσης να δημιουργεί προβλήματα, ιδιαίτερα όταν προκύπτει ανεπιθύμητη συμπύκνωση σε μη κατάλληλα σχεδιασμένο εξοπλισμό.
Η αξιολόγηση πρέπει να λαμβάνει υπόψη τη θερμοκρασία αέρα καύσης, το καύσιμο και τις προδιαγραφές του λέβητα.
## 10. Ανάλυση καυσαερίων
Ο φορητός αναλυτής καυσαερίων χρησιμοποιείται για τη μέτρηση και καταγραφή λειτουργικών παραμέτρων της καύσης.
Ανάλογα με το όργανο, μπορεί να μετρά O₂, CO, θερμοκρασία καυσαερίων και άλλες παραμέτρους ή να υπολογίζει CO₂ και ενδεικτική απόδοση.
Οι υπολογισμένες τιμές εξαρτώνται από την επιλεγμένη κατηγορία καυσίμου και τις παραδοχές του οργάνου.
Πριν από τη χρήση απαιτούνται κατάλληλη κατάσταση αισθητήρων, βαθμονόμηση όπου προβλέπεται και σωστή δειγματοληψία.
## 11. Σημείο δειγματοληψίας καυσαερίων
Το σημείο μέτρησης πρέπει να είναι κατάλληλο για αντιπροσωπευτική δειγματοληψία και να ακολουθεί τις οδηγίες του κατασκευαστή ή την εφαρμοστέα μέθοδο.
Είσοδος εξωτερικού αέρα, κακή στεγανοποίηση ή ακατάλληλη θέση του αισθητήρα μπορούν να αλλοιώσουν τα αποτελέσματα.
Οι μετρήσεις πρέπει να πραγματοποιούνται αφού σταθεροποιηθούν οι συνθήκες λειτουργίας και στο καθορισμένο φορτίο.
Η καταγραφή του φορτίου είναι απαραίτητη για αξιόπιστες συγκρίσεις μεταξύ διαφορετικών ελέγχων.
## 12. Ρύθμιση καυστήρα αερίου
Η ρύθμιση ενός βιομηχανικού καυστήρα αερίου περιλαμβάνει αξιολόγηση της τροφοδοσίας καυσίμου, της παροχής αέρα και της συμπεριφοράς της καύσης.
Κρίσιμες παράμετροι είναι η καταλληλότητα της πίεσης αερίου, η λειτουργία των εγκεκριμένων ρυθμιστικών διατάξεων, η σταθερότητα φλόγας και οι μετρήσεις καυσαερίων.
Σε αναλογικούς καυστήρες απαιτείται σωστή συσχέτιση αέρα και καυσίμου σε όλο το επιτρεπόμενο εύρος λειτουργίας.
Οι ρυθμίσεις βαλβίδων, σερβοκινητήρων και παραμέτρων καύσης αποτελούν εργασίες εξουσιοδοτημένου προσωπικού.
## 13. Ρύθμιση καυστήρα πετρελαίου
Στον καυστήρα πετρελαίου, η ποιότητα ψεκασμού είναι καθοριστική για την αποτελεσματική ανάμειξη με τον αέρα.
Παράγοντες που επηρεάζουν τη λειτουργία είναι η πίεση καυσίμου, η κατάσταση της αντλίας, η επιλογή μπεκ, η καθαρότητα φίλτρων και η θερμοκρασία ή το ιξώδες, όπου απαιτείται.
Φθαρμένο ή ακατάλληλο μπεκ μπορεί να προκαλέσει ατελή καύση, αυξημένη αιθάλη και ασταθή φλόγα.
Η αντικατάσταση εξαρτημάτων πρέπει να ακολουθεί τις προδιαγραφές του κατασκευαστή.
## 14. Αιθάλη και καπνός στους καυστήρες πετρελαίου
Η παρουσία αιθάλης αποτελεί σημαντική ένδειξη προβληματικής καύσης υγρού καυσίμου.
Μπορεί να σχετίζεται με ανεπαρκή αέρα, κακή ποιότητα ψεκασμού, ακατάλληλη κεφαλή καύσης ή προβλήματα τροφοδοσίας.
Οι επικαθίσεις αιθάλης στις επιφάνειες συναλλαγής μπορούν να περιορίσουν τη μεταφορά θερμότητας και να αυξήσουν τις απώλειες.
Η αξιολόγηση καπνού ή αιθάλης γίνεται με κατάλληλες μεθόδους και σύμφωνα με τις απαιτήσεις της εφαρμογής.
## 15. Αναλογική λειτουργία και διαμόρφωση ισχύος
Οι αναλογικοί καυστήρες μεταβάλλουν τη θερμική τους ισχύ σύμφωνα με τη ζήτηση.
Η ρύθμιση μπορεί να βασίζεται στην πίεση ατμού, στη θερμοκρασία νερού ή σε άλλη ελεγχόμενη μεταβλητή.
Η διαμόρφωση ισχύος απαιτεί συντονισμένη μεταβολή της παροχής καυσίμου και αέρα.
Η σωστή λειτουργία σε πλήρες φορτίο δεν εξασφαλίζει ότι ο καυστήρας λειτουργεί εξίσου σωστά στο ελάχιστο ή σε ενδιάμεσα φορτία.
## 16. Ηλεκτρονική συσχέτιση αέρα–καυσίμου
Σε σύγχρονους καυστήρες χρησιμοποιούνται ηλεκτρονικά συστήματα ελέγχου της σχέσης αέρα–καυσίμου.
Μπορούν να ελέγχουν σερβοκινητήρες, βαλβίδες ρύθμισης και μετατροπείς συχνότητας, ανάλογα με τη σχεδίαση.
Η συσχέτιση πρέπει να έχει επαληθευτεί σε κατάλληλα σημεία λειτουργίας, ώστε να αποφεύγονται επικίνδυνες αποκλίσεις.
Οι λειτουργίες ασφαλείας πρέπει να παραμένουν ανεξάρτητα κατάλληλα προστατευμένες σύμφωνα με την εγκεκριμένη αρχιτεκτονική του συστήματος.
## 17. Έλεγχος O₂ και oxygen trim
Ο έλεγχος oxygen trim χρησιμοποιεί μέτρηση O₂ στα καυσαέρια για περιορισμένες διορθώσεις της αναλογίας αέρα–καυσίμου.
Σκοπός είναι η αντιστάθμιση μεταβολών, όπως αλλαγές στη σύσταση καυσίμου ή στις συνθήκες αέρα, μέσα στα επιτρεπόμενα όρια.
Το oxygen trim δεν αντικαθιστά τη βασική ρύθμιση του καυστήρα.
Η αστοχία αισθητήρα, η καθυστέρηση μέτρησης ή η εσφαλμένη βαθμονόμηση απαιτούν προβλεπόμενη ασφαλή αντίδραση του συστήματος.
## 18. NOₓ και περιβαλλοντικές απαιτήσεις
Τα οξείδια του αζώτου αποτελούν σημαντική κατηγορία εκπομπών από συστήματα καύσης.
Ο σχηματισμός τους επηρεάζεται από τη θερμοκρασία φλόγας, τη διαθεσιμότητα οξυγόνου, τον χρόνο παραμονής και τη σύσταση καυσίμου.
Τεχνολογίες χαμηλών NOₓ μπορεί να χρησιμοποιούν ειδική γεωμετρία καύσης, σταδιακή παροχή καυσίμου ή αέρα και άλλες εγκεκριμένες μεθόδους.
Η μείωση NOₓ δεν πρέπει να επιδιώκεται με ανεξέλεγκτη αύξηση CO ή υποβάθμιση της σταθερότητας φλόγας.
## 19. Απόδοση καύσης και απόδοση λέβητα
Η απόδοση καύσης δεν είναι ταυτόσημη με τη συνολική απόδοση του λέβητα.
Η αξιολόγηση καύσης εξετάζει κυρίως τις απώλειες που συνδέονται με τα καυσαέρια και την ποιότητα της καύσης.
Η συνολική απόδοση του λέβητα επηρεάζεται επιπλέον από απώλειες ακτινοβολίας, θερμικές απώλειες, στρατσώνα ατμολέβητα όπου εφαρμόζεται και άλλους παράγοντες.
Οι αριθμητικές τιμές απόδοσης πρέπει να συνοδεύονται από σαφή μέθοδο υπολογισμού και αναφορά στη θερμογόνο δύναμη του καυσίμου.
## 20. Παράδειγμα αξιολόγησης μετρήσεων
Έστω ότι ένας καυστήρας παρουσιάζει υψηλότερη ένδειξη O₂ και υψηλότερη θερμοκρασία καυσαερίων σε σχέση με προηγούμενη μέτρηση στο ίδιο φορτίο.
Το αποτέλεσμα μπορεί να υποδηλώνει αυξημένες απώλειες καυσαερίων, αλλά δεν αρκεί για να προσδιοριστεί η αιτία.
Πρέπει να εξεταστούν η κατάσταση των επιφανειών συναλλαγής, οι συνθήκες δειγματοληψίας, η πραγματική παροχή καυσίμου και η λειτουργία του συστήματος αέρα.
Οποιαδήποτε διορθωτική ρύθμιση απαιτεί έλεγχο CO, σταθερότητας φλόγας και όλων των σχετικών ορίων ασφαλείας.
## 21. Συχνά λάθη κατά τη ρύθμιση
Συνηθισμένα σφάλματα είναι η ρύθμιση μόνο από το χρώμα της φλόγας, η χρήση μίας τιμής O₂ για κάθε φορτίο και η παράβλεψη του CO.
Άλλα προβλήματα προκύπτουν από λανθασμένη επιλογή καυσίμου στον αναλυτή, μη αντιπροσωπευτική δειγματοληψία και χρήση οργάνων χωρίς κατάλληλο έλεγχο.
Ιδιαίτερα επικίνδυνη είναι η αυθαίρετη αλλαγή παραμέτρων ασφαλείας ή η παράκαμψη προστατευτικών διατάξεων.
Η τεκμηρίωση των αρχικών και τελικών μετρήσεων είναι ουσιώδης.
## 22. Πρόγραμμα ελέγχου και καταγραφής
Ένα οργανωμένο πρόγραμμα παρακολούθησης καταγράφει τον τύπο καυσίμου, το φορτίο, την πίεση ή θερμοκρασία διεργασίας, O₂, CO και θερμοκρασία καυσαερίων.
Όπου απαιτείται, περιλαμβάνονται CO₂, NOₓ, δείκτες αιθάλης και άλλες παράμετροι.
Η σύγκριση με προηγούμενες μετρήσεις βοηθά στην αναγνώριση αποκλίσεων και στη στοχευμένη συντήρηση.
Η συχνότητα ελέγχου καθορίζεται από τις απαιτήσεις της εγκατάστασης, τη νομοθεσία, τον κατασκευαστή και την εμπειρία λειτουργίας.
## 23. Συμπέρασμα
Η σωστή ρύθμιση βιομηχανικών καυστήρων αερίου και πετρελαίου απαιτεί συνδυασμένη αξιολόγηση αέρα, καυσίμου, φλόγας, καυσαερίων και συμπεριφοράς του συστήματος σε διαφορετικά φορτία.
Το O₂, το CO, το CO₂ και η θερμοκρασία καυσαερίων αποτελούν σημαντικούς δείκτες, αλλά κανένας δεν πρέπει να αξιολογείται απομονωμένα.
Η ασφαλής καύση, η συμμόρφωση με τις απαιτήσεις εκπομπών και η ενεργειακή απόδοση επιτυγχάνονται με τεκμηριωμένες μετρήσεις, κατάλληλο εξοπλισμό και εξειδικευμένη τεχνική εργασία.
