Ρύθμιση καυστήρα πετρελαίου: Μπεκ, πίεση αντλίας και ανάλυση καυσαερίων

Η σωστή ρύθμιση ενός καυστήρα πετρελαίου είναι καθοριστική για την ασφαλή, αξιόπιστη και αποδοτική λειτουργία μιας εγκατάστασης θέρμανσης.

Δεν αρκεί ο καυστήρας να ανάβει και να παράγει θερμότητα. Πρέπει το καύσιμο να ψεκάζεται σωστά, να αναμειγνύεται με την κατάλληλη ποσότητα αέρα και να καίγεται με σταθερή φλόγα, χωρίς υπερβολική αιθάλη ή επικίνδυνες συγκεντρώσεις μονοξειδίου του άνθρακα.

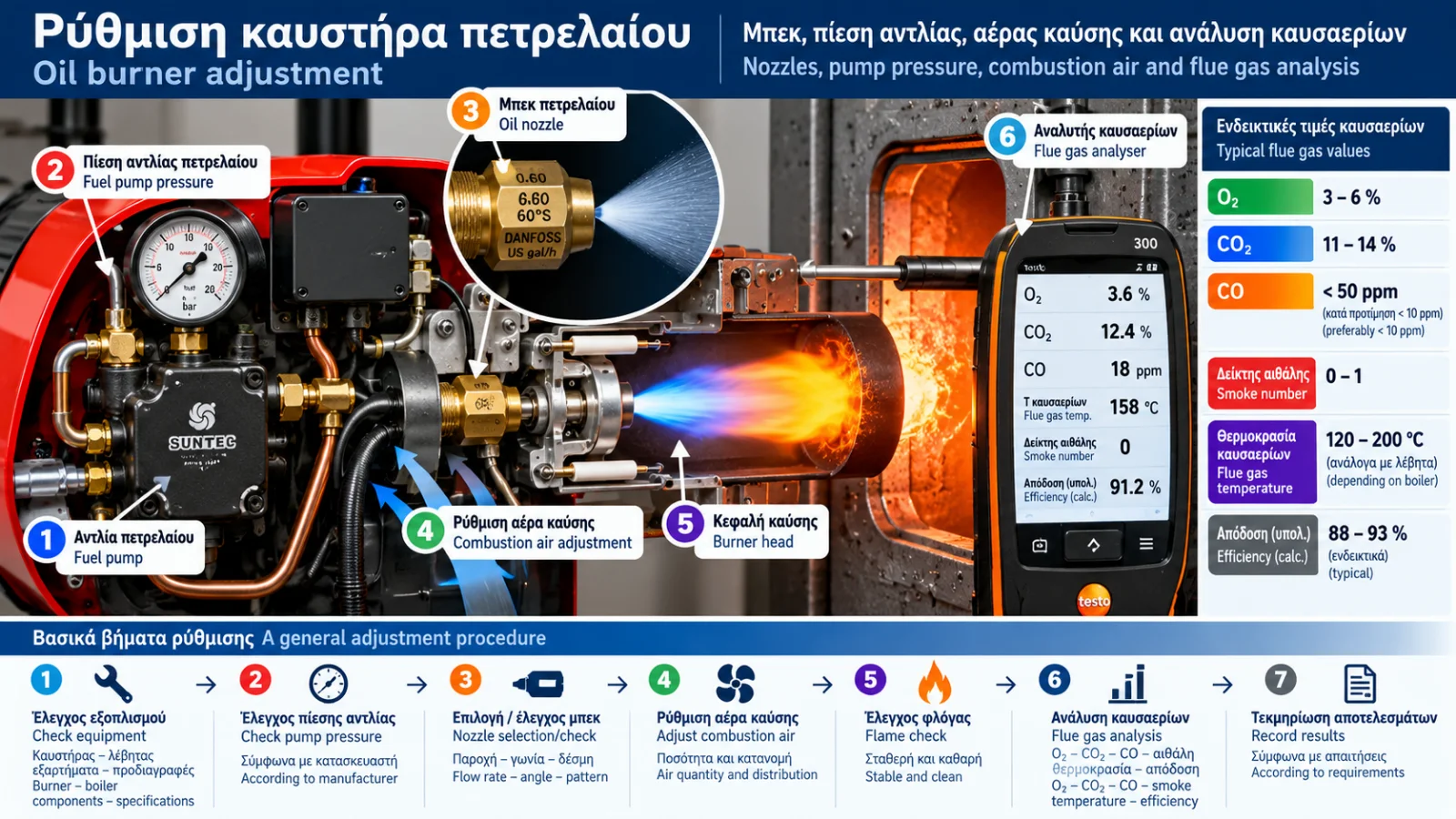

Η ρύθμιση περιλαμβάνει περισσότερες από μία παραμέτρους: επιλογή μπεκ, πίεση αντλίας, παροχή αέρα, θέση κεφαλής καύσης και αξιολόγηση των καυσαερίων.

Οι παράμετροι αυτές αλληλεπιδρούν. Επομένως, μια αλλαγή σε ένα εξάρτημα μπορεί να επηρεάσει συνολικά τη συμπεριφορά του καυστήρα.

Στον οδηγό του Thermosphere.gr αναλύουμε τις βασικές τεχνικές αρχές, τις μετρήσεις που χρησιμοποιούνται και τα συνηθισμένα σφάλματα κατά τη ρύθμιση καυστήρων πετρελαίου.

Σημαντικό: Το άρθρο εξηγεί τις αρχές της ρύθμισης, αλλά δεν αποτελεί διαδικασία ρύθμισης για μη εξουσιοδοτημένους χρήστες. Οι πραγματικές επεμβάσεις στο κύκλωμα καυσίμου και στην καύση απαιτούν αρμόδιο τεχνικό, κατάλληλα όργανα και τις οδηγίες του κατασκευαστή.

1. Τι σημαίνει σωστή ρύθμιση καυστήρα πετρελαίου;

Σωστή ρύθμιση σημαίνει ότι ο καυστήρας λειτουργεί μέσα στα προβλεπόμενα όρια του κατασκευαστή και συνεργάζεται κατάλληλα με τον λέβητα.

Οι βασικοί στόχοι είναι:

• Σωστή θερμική φόρτιση του λέβητα.

• Σταθερή ανάφλεξη και φλόγα.

• Επαρκής αέρας για ολοκληρωμένη καύση.

• Περιορισμός σχηματισμού αιθάλης.

• Χαμηλές εκπομπές CO σύμφωνα με τις ισχύουσες απαιτήσεις.

• Αποδεκτές θερμοκρασίες καυσαερίων.

• Αξιόπιστη λειτουργία των συστημάτων ασφαλείας.

Η επιθυμητή ρύθμιση δεν προσδιορίζεται μόνο από έναν αριθμό πίεσης ή από μια ένδειξη CO₂.

Πρέπει να αξιολογείται το σύνολο των συνθηκών λειτουργίας.

2. Ποιος είναι ο ρόλος του μπεκ;

Το μπεκ καθορίζει βασικά χαρακτηριστικά του ψεκασμού του πετρελαίου.

Συνήθως αναγράφονται τρεις βασικές πληροφορίες:

• Ονομαστική παροχή, σε US gallons per hour (GPH).

• Γωνία ψεκασμού, σε μοίρες.

• Μορφή δέσμης, σύμφωνα με την ονοματολογία του κατασκευαστή.

Για παράδειγμα, μια ένδειξη 0.60 GPH – 60° περιγράφει ονομαστική παροχή και γωνία ψεκασμού υπό συγκεκριμένες συνθήκες αναφοράς.

Δεν σημαίνει ότι το μπεκ παρέχει πάντοτε ακριβώς αυτή την ποσότητα καυσίμου σε κάθε εγκατάσταση.

Η πραγματική παροχή επηρεάζεται από την πίεση, την πυκνότητα, το ιξώδες και τις προδιαγραφές του μπεκ.

Επίσης, οι χαρακτηρισμοί της μορφής δέσμης δεν πρέπει να θεωρούνται απόλυτα εναλλάξιμοι μεταξύ διαφορετικών κατασκευαστών.

3. Πώς επηρεάζει η πίεση αντλίας την παροχή πετρελαίου;

Στα μπεκ μηχανικού ψεκασμού, η παροχή αυξάνεται όταν αυξάνεται η διαφορική πίεση στο μπεκ.

Για το ίδιο μπεκ και με προσεγγιστικά σταθερές ιδιότητες καυσίμου, ισχύει η σχέση:

Q₂ = Q₁ × √(Δp₂ / Δp₁)

Όπου:

• Q₁: παροχή στην αρχική διαφορική πίεση.

• Q₂: εκτιμώμενη παροχή στη νέα διαφορική πίεση.

• Δp₁: αρχική διαφορική πίεση στο μπεκ.

• Δp₂: νέα διαφορική πίεση στο μπεκ.

Η σχέση είναι προσεγγιστική και χρησιμοποιείται για την κατανόηση της επίδρασης της πίεσης, όχι ως αυτοτελής οδηγία ρύθμισης.

Ενδεικτικό υπολογιστικό παράδειγμα

Έστω ότι ένα μπεκ έχει ονομαστική παροχή 0,60 US GPH σε πίεση αναφοράς 7 bar.

Εάν η διαφορική πίεση μεταβληθεί θεωρητικά σε 10 bar:

Q₂ = 0,60 × √(10 / 7)

Q₂ ≈ 0,717 US GPH

Δηλαδή, η εκτιμώμενη παροχή αυξάνεται κατά περίπου 19,5%.

Το παράδειγμα δεν αποτελεί προτεινόμενη ρύθμιση. Η επιτρεπόμενη πίεση και η επιλογή μπεκ καθορίζονται από τις οδηγίες του κατασκευαστή.

4. Πώς υπολογίζεται η θερμική ισχύς καυσίμου;

Η θερμική ισχύς εισόδου ενός καυστήρα σχετίζεται με τη μάζα καυσίμου που καταναλώνεται και την κατώτερη θερμογόνο δύναμή του.

Η βασική σχέση είναι:

Pεισόδου = ṁ × Hi

Όπου:

• Pεισόδου: θερμική ισχύς εισόδου, σε kW.

• ṁ: μαζική παροχή καυσίμου, σε kg/h.

• Hi: κατώτερη θερμογόνος δύναμη, σε kWh/kg.

Για παράδειγμα, με υποθετική κατανάλωση 2,5 kg/h και κατώτερη θερμογόνο δύναμη 11,8 kWh/kg:

Pεισόδου = 2,5 × 11,8 = 29,5 kW

Πρόκειται για θερμική ισχύ καυσίμου και όχι για την ωφέλιμη ισχύ που παραδίδεται στο νερό.

Η ωφέλιμη ισχύς εξαρτάται από την απόδοση του λέβητα στις συγκεκριμένες συνθήκες.

Οι πραγματικές τιμές θερμογόνου δύναμης και πυκνότητας πρέπει να βασίζονται στα χαρακτηριστικά του χρησιμοποιούμενου καυσίμου.

5. Γιατί έχει σημασία η γωνία ψεκασμού;

Η γωνία ψεκασμού επηρεάζει τη γεωμετρία της δέσμης καυσίμου μέσα στον θάλαμο καύσης.

Διαφορετικές γωνίες δημιουργούν διαφορετική κατανομή σταγονιδίων και αλληλεπίδραση με τη ροή αέρα.

Η σωστή επιλογή εξαρτάται από:

• Την κεφαλή καύσης.

• Τη γεωμετρία του θαλάμου.

• Την επιθυμητή μορφή φλόγας.

• Τις προδιαγραφές του καυστήρα.

• Τη συμβατότητα καυστήρα και λέβητα.

Η αυθαίρετη αντικατάσταση ενός μπεκ με άλλο διαφορετικής γωνίας ή δέσμης μπορεί να προκαλέσει κακή ανάμειξη, ασταθή φλόγα ή ακατάλληλη κατανομή θερμότητας.

Η επιλογή πρέπει να ακολουθεί τις εγκεκριμένες προδιαγραφές.

6. Τι είναι ο αέρας καύσης;

Για να καεί το πετρέλαιο απαιτείται οξυγόνο.

Στους συνήθεις πιεστικούς καυστήρες, ο αέρας παρέχεται από τον ανεμιστήρα και κατευθύνεται προς την κεφαλή καύσης.

Η ποσότητα και η κατανομή του επηρεάζουν την ανάμειξη με το καύσιμο.

Εάν ο αέρας είναι ανεπαρκής, αυξάνεται ο κίνδυνος ατελούς καύσης, αιθάλης και παραγωγής CO.

Εάν ο αέρας είναι υπερβολικός, μεγαλύτερη ποσότητα θερμού αερίου μπορεί να απομακρύνεται μέσω της καπνοδόχου, αυξάνοντας τις απώλειες.

Ο στόχος δεν είναι απλώς «όσο λιγότερος αέρας γίνεται», αλλά επαρκής και σωστά κατανεμημένος αέρας για ασφαλή και σταθερή καύση.

7. Τι σημαίνει περίσσεια αέρα;

Η θεωρητική ποσότητα αέρα που απαιτείται για πλήρη καύση ονομάζεται στοιχειομετρική ποσότητα.

Στην πράξη, οι πραγματικοί καυστήρες λειτουργούν συνήθως με κάποια περίσσεια αέρα, ώστε να εξασφαλίζεται ικανοποιητική ανάμειξη και ολοκλήρωση της καύσης.

Ο συντελεστής περίσσειας αέρα συμβολίζεται συχνά με λ.

• λ = 1: θεωρητικά στοιχειομετρική αναλογία.

• λ μεγαλύτερο από 1: περίσσεια αέρα.

• λ μικρότερο από 1: ανεπαρκής αέρας σε σχέση με τη στοιχειομετρική απαίτηση.

Στην πράξη, οι εκτιμήσεις του λ από μετρήσεις καυσαερίων βασίζονται σε υποθέσεις για το καύσιμο και τη διαδικασία καύσης.

Η βέλτιστη περιοχή λειτουργίας εξαρτάται από τον εξοπλισμό και τις απαιτήσεις του κατασκευαστή.

8. Τι μετρά ο αναλυτής καυσαερίων;

Ο αναλυτής καυσαερίων είναι βασικό εργαλείο αξιολόγησης της λειτουργίας ενός καυστήρα.

Ανάλογα με το μοντέλο και τους αισθητήρες του, μπορεί να εμφανίζει:

Δεν διαθέτουν όλοι οι αναλυτές τις ίδιες δυνατότητες.

Επίσης, η σωστή δειγματοληψία και η κατάσταση βαθμονόμησης του οργάνου επηρεάζουν την αξιοπιστία των μετρήσεων.

9. Τι δείχνει το οξυγόνο O₂;

Το O₂ δείχνει την ποσότητα οξυγόνου που παραμένει στα καυσαέρια.

Γενικά, υψηλότερο O₂ μπορεί να υποδηλώνει μεγαλύτερη περίσσεια αέρα, αλλά η ερμηνεία πρέπει να λαμβάνει υπόψη πιθανή αραίωση από εισροή αέρα στο σύστημα απαγωγής καυσαερίων.

Μια χαμηλή ένδειξη O₂ δεν αποτελεί από μόνη της ένδειξη καλύτερης απόδοσης.

Εάν συνοδεύεται από αυξημένο CO ή αιθάλη, μπορεί να υποδηλώνει προβληματική καύση.

Η τιμή O₂ πρέπει να αξιολογείται μαζί με τις υπόλοιπες μετρήσεις.

10. Τι δείχνει το διοξείδιο του άνθρακα CO₂;

Το CO₂ αποτελεί προϊόν της καύσης του άνθρακα που περιέχεται στο καύσιμο.

Στους αναλυτές καυσαερίων, η ένδειξη CO₂ μπορεί να προκύπτει από άμεση μέτρηση ή από υπολογισμό βάσει του O₂ και του επιλεγμένου καυσίμου.

Η αύξηση του CO₂, όταν οι υπόλοιπες συνθήκες παραμένουν συγκρίσιμες, συχνά συνδέεται με μείωση της περίσσειας αέρα.

Ωστόσο, η υψηλότερη δυνατή τιμή CO₂ δεν είναι υποχρεωτικά η σωστή ρύθμιση.

Η αξιολόγηση πρέπει να περιλαμβάνει CO, αιθάλη, σταθερότητα φλόγας και τις προδιαγραφές του κατασκευαστή.

11. Γιατί είναι σημαντικό το μονοξείδιο του άνθρακα CO;

Το μονοξείδιο του άνθρακα είναι τοξικό αέριο που μπορεί να παραχθεί κατά την ατελή καύση.

Αυξημένες ενδείξεις CO μπορεί να σχετίζονται με:

• Ανεπαρκή ή κακώς κατανεμημένο αέρα.

• Κακό ψεκασμό καυσίμου.

• Ακατάλληλη μορφή φλόγας.

• Προβλήματα στον θάλαμο καύσης.

• Μη φυσιολογικές συνθήκες απαγωγής καυσαερίων.

Το CO μπορεί να εκφράζεται σε ppm.

Πρέπει να διακρίνεται η άμεσα μετρούμενη συγκέντρωση από τυχόν αναγωγή σε συνθήκες χωρίς περίσσεια αέρα ή σε συγκεκριμένη περιεκτικότητα O₂.

Δεν υπάρχει ασφαλής λόγος να αγνοείται μια αυξημένη ένδειξη CO επειδή ο καυστήρας εξακολουθεί να λειτουργεί.

Η αξιολόγηση και η αντιμετώπιση απαιτούν αρμόδιο τεχνικό.

12. Τι είναι ο δείκτης αιθάλης;

Η αιθάλη αποτελεί ένδειξη ατελούς καύσης και δημιουργίας σωματιδίων άνθρακα.

Στους καυστήρες πετρελαίου χρησιμοποιούνται μέθοδοι μέτρησης καπνού ή αιθάλης, όπως ο δείκτης Bacharach.

Η μέτρηση πραγματοποιείται με κατάλληλη διαδικασία και όργανο.

Η παρουσία αιθάλης μπορεί να σχετίζεται με:

• Ανεπαρκή αέρα.

• Κακή ποιότητα ψεκασμού.

• Ακατάλληλο μπεκ.

• Προβληματική κεφαλή καύσης.

• Ρύπανση του λέβητα.

• Ασταθή λειτουργία.

Η αιθάλη μπορεί να επικαθίσει στις επιφάνειες συναλλαγής του λέβητα και να περιορίσει τη μεταφορά θερμότητας.

Η αξιολόγησή της αποτελεί σημαντικό μέρος του ελέγχου καύσης.

13. Γιατί μετράμε τη θερμοκρασία καυσαερίων;

Η θερμοκρασία καυσαερίων επηρεάζεται από τη λειτουργία του καυστήρα, την κατάσταση του λέβητα και τις συνθήκες εγκατάστασης.

Μια αυξημένη θερμοκρασία μπορεί, μεταξύ άλλων, να σχετίζεται με:

• Ρυπασμένες επιφάνειες συναλλαγής.

• Ακατάλληλη θερμική φόρτιση.

• Αυξημένες απώλειες καυσαερίων.

• Διαφορετικές συνθήκες λειτουργίας του λέβητα.

Μια πολύ χαμηλή θερμοκρασία δεν είναι πάντοτε επιθυμητή.

Σε συμβατικούς, μη συμπυκνωτικούς λέβητες και ακατάλληλες καπνοδόχους, ενδέχεται να αυξηθεί ο κίνδυνος συμπύκνωσης και διάβρωσης.

Οι επιτρεπόμενες θερμοκρασίες εξαρτώνται από τη σχεδίαση του λέβητα και του συστήματος απαγωγής καυσαερίων.

14. Τι είναι οι απώλειες καυσαερίων;

Μέρος της ενέργειας του καυσίμου απομακρύνεται μαζί με τα θερμά καυσαέρια.

Οι αναλυτές μπορούν να εκτιμήσουν τις σχετικές απώλειες χρησιμοποιώντας τη διαφορά θερμοκρασίας καυσαερίων και αέρα καύσης, τη σύσταση των καυσαερίων και παραμέτρους του καυσίμου.

Οι υπολογισμοί αυτοί είναι χρήσιμοι για την αξιολόγηση της καύσης.

Ωστόσο, η ένδειξη «απόδοση» ενός φορητού αναλυτή δεν ταυτίζεται απαραίτητα με τη συνολική εποχική απόδοση του συστήματος θέρμανσης.

Δεν περιλαμβάνει υποχρεωτικά όλες τις απώλειες του λέβητα, τις απώλειες αναμονής ή την κατανάλωση βοηθητικού εξοπλισμού.

15. Ποια είναι η σωστή διαδικασία τεχνικής αξιολόγησης;

Η επαγγελματική αξιολόγηση δεν βασίζεται σε μία μόνο μέτρηση.

Σε γενικό επίπεδο περιλαμβάνει:

1. Ταυτοποίηση καυστήρα και λέβητα.

2. Έλεγχο των επίσημων τεχνικών προδιαγραφών.

3. Έλεγχο καταλληλότητας μπεκ και προβλεπόμενης θερμικής φόρτισης.

4. Έλεγχο τροφοδοσίας καυσίμου και των σχετικών εξαρτημάτων.

5. Επιβεβαίωση της σωστής λειτουργίας των συστημάτων ασφαλείας.

6. Μετρήσεις καύσης υπό τις προβλεπόμενες συνθήκες.

7. Αξιολόγηση O₂, CO₂, CO, αιθάλης και θερμοκρασιών.

8. Τεκμηρίωση των αποτελεσμάτων και τυχόν διορθωτικών εργασιών.

Η πραγματική σειρά των εργασιών καθορίζεται από τις οδηγίες του εξοπλισμού και τις απαιτήσεις ασφαλείας.

16. Συνηθισμένα λάθη στη ρύθμιση

Ρύθμιση μόνο με το μάτι

Η εμφάνιση της φλόγας δεν αποκαλύπτει με ακρίβεια τις εκπομπές CO, την περίσσεια αέρα ή τις απώλειες.

Αυθαίρετη αύξηση της πίεσης αντλίας

Η αύξηση πίεσης μεταβάλλει την παροχή καυσίμου και μπορεί να οδηγήσει σε ακατάλληλη θερμική φόρτιση.

Επιλογή μπεκ μόνο από τα GPH

Η γωνία και η μορφή δέσμης είναι επίσης σημαντικές.

Επιδίωξη του υψηλότερου δυνατού CO₂

Η καλή καύση δεν καθορίζεται μόνο από το CO₂. Απαιτείται έλεγχος CO, αιθάλης και σταθερότητας.

Παράβλεψη της κατάστασης του λέβητα

Ένας ρυπασμένος λέβητας μπορεί να παρουσιάζει αυξημένες απώλειες ακόμη και αν ο καυστήρας έχει ελεγχθεί.

Σύγκριση μετρήσεων χωρίς ίδιες συνθήκες

Οι μετρήσεις πρέπει να συγκρίνονται με προσοχή ως προς τη θερμοκρασία λειτουργίας, το σημείο δειγματοληψίας, το καύσιμο και τη μέθοδο υπολογισμού.

17. Συχνές ερωτήσεις

Πόσα bar πρέπει να έχει η αντλία πετρελαίου;

Δεν υπάρχει μία καθολική τιμή. Η πίεση καθορίζεται από το μοντέλο καυστήρα, το μπεκ και τις προδιαγραφές του κατασκευαστή.

Μπορώ να βάλω μεγαλύτερο μπεκ για περισσότερη θέρμανση;

Όχι χωρίς τεχνική μελέτη και έλεγχο συμβατότητας. Η μεγαλύτερη παροχή μπορεί να υπερφορτίσει τον λέβητα και να δημιουργήσει προβλήματα καύσης.

Ποιο είναι το σωστό CO₂ στον καυστήρα πετρελαίου;

Η επιθυμητή περιοχή εξαρτάται από τον εξοπλισμό και το καύσιμο. Δεν πρέπει να εφαρμόζεται μία γενική τιμή σε όλες τις εγκαταστάσεις.

Γιατί εμφανίζεται αιθάλη;

Μπορεί να οφείλεται σε ανεπαρκή αέρα, προβλήματα ψεκασμού ή άλλες συνθήκες ατελούς καύσης.

Η υψηλή θερμοκρασία καυσαερίων σημαίνει πάντα κακή ρύθμιση;

Όχι. Πρέπει να εξετάζονται η σχεδίαση του λέβητα, η κατάστασή του και οι πραγματικές συνθήκες λειτουργίας.

Μπορεί ο καυστήρας να λειτουργεί ενώ έχει κακή καύση;

Ναι. Η επιτυχής ανάφλεξη δεν αποτελεί απόδειξη σωστής ή ασφαλούς καύσης.

Χρειάζεται αναλυτής καυσαερίων;

Η αξιόπιστη τεχνική αξιολόγηση της καύσης απαιτεί κατάλληλες μετρήσεις. Ο αναλυτής καυσαερίων αποτελεί βασικό εργαλείο, σε συνδυασμό με τις υπόλοιπες προβλεπόμενες δοκιμές.

Συμπέρασμα

Η σωστή ρύθμιση ενός καυστήρα πετρελαίου αποτελεί συνδυασμό επιλογής εξαρτημάτων, ελέγχου παροχής καυσίμου, διαχείρισης αέρα και τεκμηριωμένης ανάλυσης καυσαερίων.

Το μπεκ και η πίεση αντλίας επηρεάζουν την παροχή καυσίμου, ενώ ο αέρας καύσης και η κεφαλή του καυστήρα καθορίζουν σε σημαντικό βαθμό τις συνθήκες ανάμειξης και σταθερότητας της φλόγας.

Οι μετρήσεις O₂, CO₂, CO, αιθάλης και θερμοκρασίας καυσαερίων βοηθούν στην αξιολόγηση της πραγματικής λειτουργίας.

Η σωστή ρύθμιση δεν γίνεται με γενικές τιμές ή μόνο με οπτική παρατήρηση. Απαιτεί προδιαγραφές κατασκευαστή, κατάλληλα όργανα και εξειδικευμένο τεχνικό.

Τεχνικές πηγές και περαιτέρω ανάγνωση

• EN 267: Automatic forced draught burners for liquid fuels.

• EN 50379: Specifications for portable electrical apparatus designed to measure combustion flue gas parameters of heating appliances.

• EN 230: Automatic burner control systems for oil burners.

• Danfoss: Τεχνικά δεδομένα αντλιών και μπεκ πετρελαίου — https://www.danfoss.com/

• Riello: Επίσημα εγχειρίδια καυστήρων και πίνακες ρυθμίσεων — https://www.riello.com/

• Baltur: Τεχνικά εγχειρίδια καυστήρων πετρελαίου — https://www.baltur.com/

• Testo: Τεχνικές πληροφορίες για την ανάλυση καυσαερίων — https://www.testo.com/

Οι πηγές αποτελούν αφετηρία τεχνικής τεκμηρίωσης. Οι πραγματικές τιμές ρύθμισης πρέπει να προέρχονται από το εγχειρίδιο του συγκεκριμένου καυστήρα και τις μετρήσεις της εγκατάστασης.

Σημείωση ασφαλείας: Οι ρυθμίσεις καυσίμου, αέρα και καύσης δεν πρέπει να πραγματοποιούνται από μη καταρτισμένους χρήστες. Εσφαλμένη ρύθμιση μπορεί να προκαλέσει αιθάλη, επικίνδυνες εκπομπές CO, βλάβες εξοπλισμού ή κίνδυνο πυρκαγιάς.
