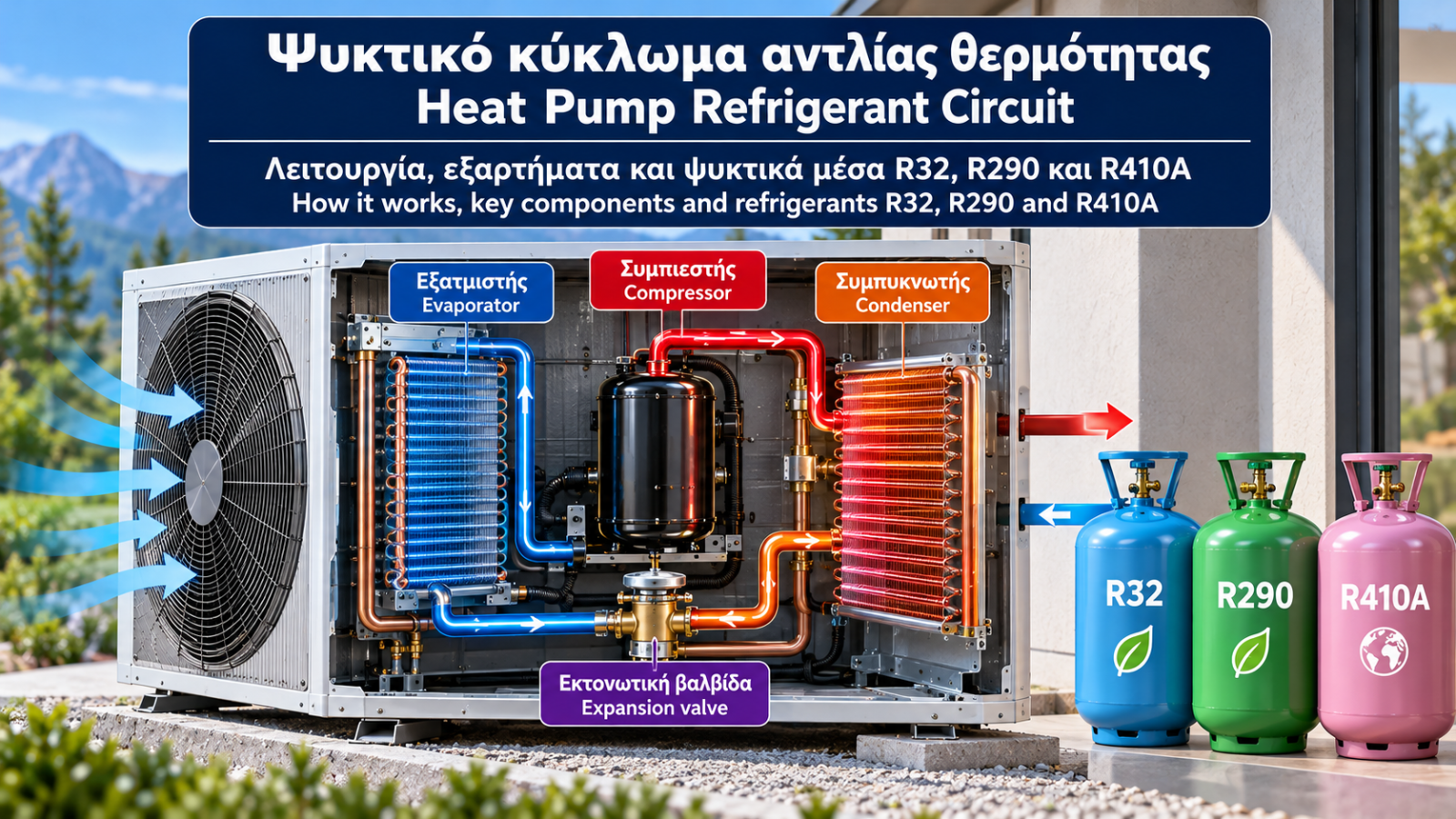

Ψυκτικό κύκλωμα αντλίας θερμότητας: Λειτουργία, εξαρτήματα και ψυκτικά μέσα R32, R290 και R410A

Ψυκτικό κύκλωμα αντλίας θερμότητας: Λειτουργία, εξαρτήματα και ψυκτικά μέσα R32, R290 και R410A

Το ψυκτικό κύκλωμα αποτελεί την καρδιά μιας αντλίας θερμότητας. Μέσα από αυτό πραγματοποιείται η μεταφορά θερμικής ενέργειας από μια πηγή χαμηλότερης θερμοκρασίας προς το σύστημα θέρμανσης ενός κτιρίου.

Η λειτουργία βασίζεται στις μεταβολές πίεσης, θερμοκρασίας και φυσικής κατάστασης ενός ειδικού ρευστού, το οποίο ονομάζεται ψυκτικό μέσο.

Στις σύγχρονες αντλίες θερμότητας συναντάμε διαφορετικά ψυκτικά μέσα, όπως R32, R290 και R410A. Καθένα διαθέτει διαφορετικές θερμοδυναμικές ιδιότητες, απαιτήσεις ασφαλείας και περιβαλλοντικά χαρακτηριστικά.

Η κατανόηση του ψυκτικού κυκλώματος βοηθά στην αξιολόγηση της απόδοσης, στην αναγνώριση πιθανών προβλημάτων και στη σωστή επιλογή εξοπλισμού.

1. Τι είναι το ψυκτικό κύκλωμα;

Το ψυκτικό κύκλωμα είναι ένα κλειστό σύστημα μέσα στο οποίο κυκλοφορεί το ψυκτικό μέσο.

Η αντλία θερμότητας δεν παράγει όλη τη θερμότητα μέσω ηλεκτρικής αντίστασης. Χρησιμοποιεί ηλεκτρική ενέργεια κυρίως για τη λειτουργία του συμπιεστή και των βοηθητικών εξαρτημάτων, ώστε να μεταφέρει θερμότητα από το περιβάλλον στο κτίριο.

Στη λειτουργία θέρμανσης μιας αντλίας αέρα-νερού, το ψυκτικό μέσο απορροφά θερμότητα από τον εξωτερικό αέρα και την αποδίδει στο νερό του υδραυλικού κυκλώματος.

Αυτό επιτυγχάνεται μέσω τεσσάρων βασικών σταδίων:

1. Εξάτμιση.

2. Συμπίεση.

3. Συμπύκνωση.

4. Εκτόνωση.

Τα στάδια επαναλαμβάνονται συνεχώς όσο λειτουργεί το σύστημα.

2. Τα τέσσερα βασικά εξαρτήματα

Εξατμιστής

Ο εξατμιστής είναι ο εναλλάκτης στον οποίο το ψυκτικό μέσο απορροφά θερμότητα από την πηγή.

Στη λειτουργία θέρμανσης μιας τυπικής αντλίας αέρα-νερού, η πηγή είναι ο εξωτερικός αέρας.

Το ψυκτικό εισέρχεται στον εξατμιστή σε χαμηλή πίεση και θερμοκρασία. Καθώς απορροφά θερμότητα, εξατμίζεται.

Η θερμοκρασία εξάτμισης πρέπει να είναι χαμηλότερη από τη θερμοκρασία της πηγής, ώστε να πραγματοποιείται μεταφορά θερμότητας.

Συμπιεστής

Ο συμπιεστής αναρροφά το ψυκτικό μέσο σε αέρια κατάσταση και αυξάνει την πίεσή του.

Κατά τη συμπίεση αυξάνεται και η θερμοκρασία του ψυκτικού.

Έτσι δημιουργούνται οι κατάλληλες συνθήκες ώστε το ψυκτικό να αποδώσει θερμότητα σε υψηλότερη θερμοκρασία.

Σε πολλές σύγχρονες αντλίες θερμότητας χρησιμοποιούνται συμπιεστές μεταβλητής ταχύτητας, οι οποίοι προσαρμόζουν την ισχύ τους στις απαιτήσεις του συστήματος.

Συμπυκνωτής

Ο συμπυκνωτής είναι ο εναλλάκτης στον οποίο το θερμό ψυκτικό μέσο αποδίδει ενέργεια στο κύκλωμα θέρμανσης.

Στην αντλία αέρα-νερού, η θερμότητα μεταφέρεται συνήθως στο νερό της εγκατάστασης.

Κατά την απόδοση θερμότητας, το ψυκτικό συμπυκνώνεται, μεταβαίνοντας από αέρια σε υγρή κατάσταση.

Εκτονωτική βαλβίδα

Η εκτονωτική βαλβίδα μειώνει την πίεση του ψυκτικού μέσου πριν από την είσοδό του στον εξατμιστή.

Η εκτόνωση προκαλεί σημαντική μείωση της θερμοκρασίας του ρευστού.

Στις σύγχρονες αντλίες θερμότητας χρησιμοποιούνται συχνά ηλεκτρονικές εκτονωτικές βαλβίδες, οι οποίες ρυθμίζουν τη ροή του ψυκτικού ανάλογα με τις συνθήκες λειτουργίας.

3. Πώς λειτουργεί ο ψυκτικός κύκλος βήμα προς βήμα;

Ας εξετάσουμε μια αντλία θερμότητας αέρα-νερού σε λειτουργία θέρμανσης.

Βήμα 1 — Απορρόφηση θερμότητας

Το ψυκτικό μέσο περνά από τον εξατμιστή και απορροφά ενέργεια από τον εξωτερικό αέρα.

Βήμα 2 — Αύξηση πίεσης

Ο συμπιεστής αυξάνει την πίεση και τη θερμοκρασία του αέριου ψυκτικού.

Βήμα 3 — Απόδοση θερμότητας

Το ψυκτικό εισέρχεται στον συμπυκνωτή, όπου μεταφέρει θερμότητα στο νερό θέρμανσης και υγροποιείται.

Βήμα 4 — Μείωση πίεσης

Η εκτονωτική βαλβίδα μειώνει την πίεση και τη θερμοκρασία του ψυκτικού, ώστε να μπορεί να απορροφήσει ξανά θερμότητα.

Ο κύκλος επαναλαμβάνεται.

Η πραγματική εγκατάσταση μπορεί να διαθέτει πρόσθετα εξαρτήματα, όπως τετράοδη βαλβίδα, αισθητήρες πίεσης, φίλτρα και διατάξεις προστασίας.

4. Τι είναι το ψυκτικό μέσο;

Το ψυκτικό μέσο είναι το ρευστό που μεταφέρει θερμική ενέργεια μέσα στο ψυκτικό κύκλωμα.

Επιλέγεται με βάση τις θερμοδυναμικές του ιδιότητες, τη συμβατότητα με τον εξοπλισμό, την ασφάλεια και το περιβαλλοντικό του αποτύπωμα.

Δεν μπορούν όλα τα ψυκτικά μέσα να χρησιμοποιηθούν στον ίδιο εξοπλισμό.

Ο συμπιεστής, οι εναλλάκτες, οι βαλβίδες, τα λιπαντικά και οι διατάξεις ασφαλείας σχεδιάζονται για συγκεκριμένα ψυκτικά μέσα και συνθήκες λειτουργίας.

Η αντικατάσταση ενός ψυκτικού με διαφορετικό τύπο δεν επιτρέπεται να γίνεται αυθαίρετα.

5. Ψυκτικό μέσο R32

Το R32 είναι το διφθορομεθάνιο, ένα φθοριούχο ψυκτικό μέσο που χρησιμοποιείται σε πολλές σύγχρονες αντλίες θερμότητας.

Βασικά χαρακτηριστικά

• Χημική ονομασία: Διφθορομεθάνιο.

• Κατηγορία ασφαλείας: A2L.

• Δυναμικό υπερθέρμανσης του πλανήτη (GWP100): 675, σύμφωνα με τις τιμές αναφοράς του ευρωπαϊκού κανονισμού F-gas.

• Χαμηλή ταχύτητα διάδοσης φλόγας στην κατηγορία A2L.

Πλεονεκτήματα

Το R32 διαθέτει κατάλληλες θερμοδυναμικές ιδιότητες για πολλές εφαρμογές αντλιών θερμότητας.

Επίσης, έχει σημαντικά χαμηλότερο GWP από το R410A.

Περιορισμοί

Το R32 είναι εύφλεκτο υπό συγκεκριμένες συνθήκες.

Η εγκατάσταση, η συντήρηση και οι επεμβάσεις στο ψυκτικό κύκλωμα πρέπει να πραγματοποιούνται σύμφωνα με τις οδηγίες του κατασκευαστή και τις ισχύουσες απαιτήσεις ασφαλείας.

6. Ψυκτικό μέσο R290 — Προπάνιο

Το R290 είναι προπάνιο υψηλής καθαρότητας, κατάλληλο για χρήση ως ψυκτικό μέσο.

Τα τελευταία χρόνια χρησιμοποιείται όλο και περισσότερο σε αντλίες θερμότητας, ιδιαίτερα σε εργοστασιακά ολοκληρωμένες μονάδες.

Βασικά χαρακτηριστικά

• Χημική ουσία: Προπάνιο.

• Κατηγορία ασφαλείας: A3.

• Πολύ χαμηλό δυναμικό υπερθέρμανσης του πλανήτη.

• Υψηλή ευφλεκτότητα.

Πλεονεκτήματα

Το R290 έχει πολύ μικρό άμεσο κλιματικό αποτύπωμα σε περίπτωση διαρροής, σε σύγκριση με πολλά φθοριούχα ψυκτικά.

Επιπλέον, οι θερμοδυναμικές του ιδιότητες επιτρέπουν τον σχεδιασμό αποδοτικών αντλιών θερμότητας, ακόμη και για εφαρμογές υψηλότερης θερμοκρασίας νερού.

Αυτό δεν σημαίνει ότι κάθε αντλία R290 είναι αυτομάτως αποδοτικότερη από κάθε αντλία άλλου ψυκτικού.

Περιορισμοί

Λόγω της κατηγορίας A3, απαιτείται ιδιαίτερη προσοχή σε:

• Θέσεις εγκατάστασης.

• Ελάχιστες αποστάσεις και ζώνες ασφαλείας.

• Πιθανές πηγές ανάφλεξης.

• Αερισμό.

• Διαδικασίες συντήρησης.

Οι απαιτήσεις διαφέρουν ανάλογα με τον εξοπλισμό και την εγκατάσταση.

7. Ψυκτικό μέσο R410A

Το R410A είναι μίγμα ψυκτικών μέσων που χρησιμοποιήθηκε ευρέως σε προηγούμενες γενιές αντλιών θερμότητας.

Βασικά χαρακτηριστικά

• Μίγμα R32 και R125.

• Κατηγορία ασφαλείας: A1.

• GWP100: 2088 σύμφωνα με τις τιμές αναφοράς του ευρωπαϊκού κανονισμού F-gas.

• Δεν παρουσιάζει διάδοση φλόγας στις καθορισμένες συνθήκες ταξινόμησης A1.

Πλεονεκτήματα

Το R410A διαθέτει μακρά ιστορία εφαρμογής και χρησιμοποιείται σε μεγάλο αριθμό εγκατεστημένων συστημάτων.

Περιορισμοί

Το υψηλό GWP αποτελεί σημαντικό περιβαλλοντικό μειονέκτημα.

Οι ευρωπαϊκοί περιορισμοί στα φθοριούχα αέρια επηρεάζουν σταδιακά τη διάθεση νέου εξοπλισμού με ψυκτικά υψηλού GWP.

Αυτό δεν σημαίνει ότι όλες οι υφιστάμενες αντλίες R410A πρέπει να αντικατασταθούν άμεσα.

8. Σύγκριση R32, R290 και R410A

Σημαντικό: Η ενεργειακή απόδοση δεν μπορεί να συγκριθεί μόνο από το είδος του ψυκτικού μέσου. Εξαρτάται από ολόκληρο τον σχεδιασμό της αντλίας θερμότητας.

9. Τι σημαίνουν οι κατηγορίες A1, A2L και A3;

Οι κατηγορίες ασφαλείας ψυκτικών μέσων συνδυάζουν στοιχεία τοξικότητας και ευφλεκτότητας.

Το γράμμα A δηλώνει χαμηλότερη κατηγορία τοξικότητας σύμφωνα με το σχετικό πρότυπο ταξινόμησης.

Ο αριθμός και το πρόσθετο γράμμα περιγράφουν την κατηγορία ευφλεκτότητας.

A1

Ψυκτικά που δεν παρουσιάζουν διάδοση φλόγας στις καθορισμένες συνθήκες δοκιμής.

A2L

Ψυκτικά με περιορισμένη ευφλεκτότητα και χαμηλή ταχύτητα διάδοσης φλόγας.

A3

Ψυκτικά υψηλής ευφλεκτότητας.

Η ταξινόμηση δεν σημαίνει ότι ένα ψυκτικό είναι ακίνδυνο.

Ακόμη και ψυκτικά κατηγορίας A1 μπορεί να προκαλέσουν κινδύνους λόγω πίεσης, ασφυξίας σε περιορισμένους χώρους ή άλλων συνθηκών.

10. Πώς επηρεάζει το ψυκτικό μέσο την απόδοση;

Η απόδοση μιας αντλίας θερμότητας εξαρτάται από πολλούς παράγοντες:

• Τις θερμοδυναμικές ιδιότητες του ψυκτικού.

• Την απόδοση του συμπιεστή.

• Τον σχεδιασμό των εναλλακτών.

• Τη θερμοκρασία εξάτμισης.

• Τη θερμοκρασία συμπύκνωσης.

• Τη ρύθμιση της εκτονωτικής βαλβίδας.

• Τις απαιτήσεις της εγκατάστασης.

Όταν η αντλία πρέπει να παράγει νερό υψηλότερης θερμοκρασίας, συνήθως αυξάνεται η απαιτούμενη διαφορά θερμοκρασίας μεταξύ εξάτμισης και συμπύκνωσης.

Αυτό τείνει να μειώνει τον συντελεστή απόδοσης COP.

Το κατάλληλο ψυκτικό μέσο αποτελεί μέρος του σχεδιασμού, αλλά δεν καθορίζει μόνο του την απόδοση.

11. Τι συμβαίνει όταν υπάρχει διαρροή ψυκτικού;

Μια διαρροή μπορεί να μειώσει την ποσότητα ψυκτικού που κυκλοφορεί στο σύστημα.

Ανάλογα με τον σχεδιασμό και τις συνθήκες λειτουργίας, ενδέχεται να εμφανιστούν:

• Μειωμένη θερμαντική απόδοση.

• Αδυναμία επίτευξης επιθυμητής θερμοκρασίας νερού.

• Ασυνήθιστες πιέσεις λειτουργίας.

• Σφάλματα προστασίας.

• Αυξημένη καταπόνηση εξαρτημάτων.

• Διακοπή λειτουργίας.

Τα συμπτώματα αυτά δεν αποδεικνύουν από μόνα τους διαρροή.

Μπορεί να οφείλονται και σε προβλήματα αισθητήρων, παροχής νερού, εναλλακτών ή άλλων εξαρτημάτων.

Τι πρέπει να κάνει ο χρήστης;

Εάν υπάρχει υποψία διαρροής, δεν πρέπει να επιχειρείται άνοιγμα του ψυκτικού κυκλώματος.

Ειδικά σε συστήματα με εύφλεκτο ψυκτικό, απαιτείται αποφυγή πιθανών πηγών ανάφλεξης και τήρηση των οδηγιών ασφαλείας του κατασκευαστή.

Ο έλεγχος πρέπει να γίνεται από κατάλληλα καταρτισμένο τεχνικό.

12. Γιατί δεν πρέπει να συμπληρώνουμε ψυκτικό χωρίς διάγνωση;

Το ψυκτικό κύκλωμα είναι σχεδιασμένο ως κλειστό σύστημα.

Η ανάγκη επαναλαμβανόμενης συμπλήρωσης ψυκτικού μπορεί να υποδεικνύει διαρροή ή προηγούμενη λανθασμένη εργασία.

Η αυθαίρετη προσθήκη ψυκτικού μπορεί να προκαλέσει λανθασμένη πλήρωση και προβλήματα λειτουργίας.

Η ορθή τεχνική διαδικασία περιλαμβάνει, όπου απαιτείται:

1. Διάγνωση της αιτίας.

2. Εντοπισμό και αποκατάσταση διαρροής.

3. Έλεγχο στεγανότητας.

4. Κατάλληλη εκκένωση και προετοιμασία.

5. Πλήρωση σύμφωνα με τις προδιαγραφές του κατασκευαστή.

6. Επαλήθευση λειτουργίας.

Οι εργασίες αυτές δεν αποτελούν διαδικασία συντήρησης από τον ιδιοκτήτη.

13. Ευρωπαϊκή νομοθεσία και ψυκτικά μέσα

Η Ευρωπαϊκή Ένωση εφαρμόζει περιορισμούς για τα φθοριούχα αέρια του θερμοκηπίου μέσω του Κανονισμού (ΕΕ) 2024/573.

Ο κανονισμός περιλαμβάνει σταδιακούς περιορισμούς στη διάθεση συγκεκριμένων κατηγοριών εξοπλισμού με φθοριούχα ψυκτικά, ανάλογα με τον τύπο συσκευής, την ισχύ, το GWP και τις σχετικές ημερομηνίες.

Οι περιορισμοί δεν είναι ίδιοι για όλες τις αντλίες θερμότητας.

Επιπλέον, υπάρχουν εξαιρέσεις και ειδικές προβλέψεις, μεταξύ άλλων για απαιτήσεις ασφαλείας.

Επομένως, η επιλογή νέου εξοπλισμού πρέπει να λαμβάνει υπόψη τις ισχύουσες απαιτήσεις κατά την ημερομηνία διάθεσης και εγκατάστασης.

Το R290, ως μη φθοριούχο ψυκτικό, δεν υπόκειται στο ίδιο πλαίσιο σταδιακής μείωσης των HFC, αλλά εξακολουθεί να υπόκειται σε απαιτήσεις ασφάλειας προϊόντος και εγκατάστασης.

14. Συντήρηση του ψυκτικού κυκλώματος

Το ψυκτικό κύκλωμα δεν χρειάζεται τακτική «συμπλήρωση» όταν είναι στεγανό και λειτουργεί σωστά.

Η κατάλληλη συντήρηση μπορεί να περιλαμβάνει:

• Έλεγχο λειτουργικών ενδείξεων.

• Έλεγχο πιθανών σφαλμάτων.

• Επιθεώρηση εξαρτημάτων και συνδέσεων.

• Έλεγχο εναλλακτών.

• Έλεγχο αισθητήρων.

• Ελέγχους διαρροών όπου απαιτούνται.

• Επαλήθευση των συνθηκών λειτουργίας.

Η συχνότητα και το περιεχόμενο των εργασιών εξαρτώνται από τις οδηγίες του κατασκευαστή, την εγκατάσταση και τις κανονιστικές απαιτήσεις.

15. Συχνές ερωτήσεις

Ποιο ψυκτικό είναι καλύτερο, R32 ή R290;

Δεν υπάρχει καθολική απάντηση. Το R290 έχει πολύ χαμηλότερο GWP, αλλά ανήκει στην κατηγορία υψηλής ευφλεκτότητας A3. Η επιλογή πρέπει να γίνεται με βάση τον σχεδιασμό της συσκευής, τις απαιτήσεις ασφάλειας και τις επιδόσεις του συγκεκριμένου μοντέλου.

Μπορώ να αλλάξω R410A με R32;

Όχι αυθαίρετα. Τα δύο ψυκτικά έχουν διαφορετικές ιδιότητες και απαιτήσεις ασφαλείας. Ο εξοπλισμός πρέπει να είναι ρητά εγκεκριμένος για το ψυκτικό που χρησιμοποιεί.

Είναι επικίνδυνο το R290;

Το R290 είναι υψηλής ευφλεκτότητας. Μπορεί να χρησιμοποιείται με ασφάλεια σε κατάλληλα σχεδιασμένο και εγκατεστημένο εξοπλισμό, με τήρηση των προβλεπόμενων μέτρων.

Χρειάζεται συμπλήρωση ψυκτικού κάθε χρόνο;

Όχι. Σε ένα στεγανό ψυκτικό κύκλωμα δεν προβλέπεται ετήσια συμπλήρωση ως συνήθης εργασία συντήρησης.

Το ψυκτικό μέσο καθορίζει την κατανάλωση ρεύματος;

Επηρεάζει τις δυνατότητες σχεδιασμού, αλλά η πραγματική κατανάλωση εξαρτάται από το σύνολο της αντλίας θερμότητας και τις συνθήκες εγκατάστασης.

Συμπέρασμα

Το ψυκτικό κύκλωμα είναι το βασικό σύστημα μεταφοράς θερμότητας μιας αντλίας θερμότητας.

Ο συμπιεστής, ο εξατμιστής, ο συμπυκνωτής και η εκτονωτική βαλβίδα συνεργάζονται ώστε το ψυκτικό μέσο να απορροφά και να αποδίδει θερμότητα.

Τα R32, R290 και R410A έχουν διαφορετικές θερμοδυναμικές, περιβαλλοντικές και ασφαλιστικές απαιτήσεις.

Η σωστή επιλογή δεν βασίζεται μόνο στο όνομα του ψυκτικού, αλλά στην απόδοση της συγκεκριμένης αντλίας θερμότητας, στην ασφάλεια και στη συμβατότητα με την εγκατάσταση.

Η κατανόηση του ψυκτικού κυκλώματος είναι απαραίτητη για την αξιολόγηση της λειτουργίας και της αξιοπιστίας μιας σύγχρονης αντλίας θερμότητας.
