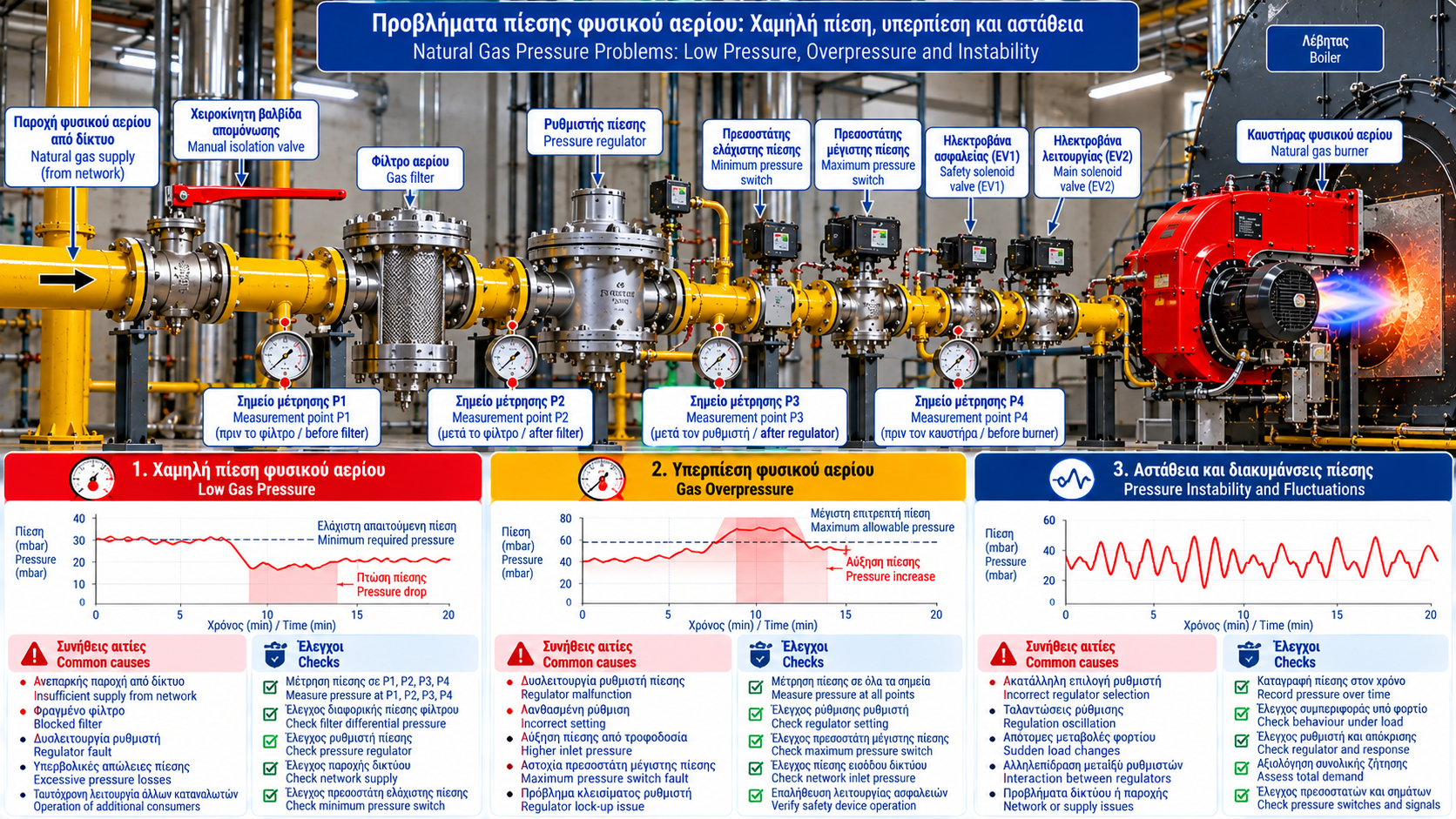

Προβλήματα πίεσης φυσικού αερίου: Χαμηλή πίεση, υπερπίεση και αστάθεια
Η πίεση φυσικού αερίου αποτελεί κρίσιμη παράμετρο για την ασφαλή και αξιόπιστη λειτουργία βιομηχανικών καυστήρων, λεβήτων και συστημάτων παραγωγής θερμικής ενέργειας.
Η χαμηλή πίεση μπορεί να εμποδίσει την εκκίνηση ή να προκαλέσει διακοπή λειτουργίας. Η υπερπίεση μπορεί να ενεργοποιήσει προστατευτικές διατάξεις και να δημιουργήσει επικίνδυνες συνθήκες. Οι διακυμάνσεις πίεσης μπορούν να επηρεάσουν τη σταθερότητα της καύσης, ιδιαίτερα σε εγκαταστάσεις με μεταβαλλόμενα φορτία.
Η αποτελεσματική διάγνωση απαιτεί να εξετάζεται ολόκληρη η διαδρομή του φυσικού αερίου, από την τροφοδοσία μέχρι τον καυστήρα, και όχι μόνο η ένδειξη ενός μανομέτρου.
1. Ποιος είναι ο ρόλος της πίεσης στο σύστημα φυσικού αερίου;
Το φυσικό αέριο μεταφέρεται μέσω σωληνώσεων και περνά από κατάλληλες διατάξεις απομόνωσης, φιλτραρίσματος, ρύθμισης και ασφαλείας πριν φτάσει στον καυστήρα.
Η πίεση πρέπει να παραμένει εντός των προβλεπόμενων ορίων για τις συγκεκριμένες συνθήκες παροχής.
Η απαιτούμενη πίεση εξαρτάται από τον τύπο του καυστήρα, την ονομαστική ισχύ, το εύρος διαμόρφωσης, τη διάταξη του Gas Train και τις προδιαγραφές του κατασκευαστή.
Δεν υπάρχει μία καθολική τιμή πίεσης κατάλληλη για όλους τους βιομηχανικούς καυστήρες.
2. Στατική και δυναμική πίεση: Γιατί έχει σημασία η διαφορά;
Η πίεση που μετράται όταν δεν υπάρχει κατανάλωση μπορεί να διαφέρει σημαντικά από την πίεση κατά τη λειτουργία.
Πίεση χωρίς ροή: Η πίεση σε ένα σημείο του δικτύου όταν δεν υπάρχει ή είναι αμελητέα η κατανάλωση.
Πίεση υπό φορτίο: Η πίεση στο ίδιο σημείο κατά τη διέλευση φυσικού αερίου.
Κατά τη ροή εμφανίζονται απώλειες πίεσης στις σωληνώσεις και στα εξαρτήματα.
Ένα δίκτυο μπορεί να παρουσιάζει αποδεκτή πίεση χωρίς κατανάλωση, αλλά ανεπαρκή πίεση όταν ο καυστήρας αυξάνει το φορτίο του.
Γι’ αυτό η μέτρηση χωρίς ροή δεν αρκεί για την αξιολόγηση της επάρκειας τροφοδοσίας.
3. Χαμηλή πίεση φυσικού αερίου
Η χαμηλή πίεση μπορεί να εμφανίζεται κατά την εκκίνηση ή κατά τη λειτουργία.
Συνηθισμένα συμπτώματα είναι:
Αδυναμία εκκίνησης καυστήρα.
Ενεργοποίηση πρεσοστάτη ελάχιστης πίεσης.
Διακοπή κατά την αύξηση φορτίου.
Αστάθεια καύσης.
Μειωμένη διαθέσιμη θερμική ισχύς.
Επαναλαμβανόμενοι συναγερμοί τροφοδοσίας.
Τα συμπτώματα αυτά δεν αποδεικνύουν από μόνα τους ότι η πίεση είναι χαμηλή. Απαιτείται κατάλληλη μέτρηση.
4. Ανεπαρκής πίεση από το δίκτυο τροφοδοσίας
Η αιτία μπορεί να βρίσκεται πριν από την εγκατάσταση του καυστήρα.
Η πίεση τροφοδοσίας ενδέχεται να μεταβάλλεται λόγω συνθηκών δικτύου, περιορισμών παροχής ή λειτουργίας άλλων καταναλωτών.
Σε εγκαταστάσεις με πολλούς καυστήρες, η ταυτόχρονη λειτουργία μπορεί να αυξήσει σημαντικά τη συνολική ζήτηση.
Η αξιολόγηση πρέπει να λαμβάνει υπόψη την πίεση στην είσοδο της εγκατάστασης και τη συμπεριφορά της κατά τη μεταβολή του φορτίου.
5. Φραγμένο φίλτρο φυσικού αερίου
Το φίλτρο συγκρατεί σωματίδια που θα μπορούσαν να επηρεάσουν ρυθμιστές και βαλβίδες.
Η συσσώρευση ρύπων μπορεί να αυξήσει την απώλεια πίεσης στο φίλτρο.
Σε αυξημένη παροχή, η πτώση πίεσης μπορεί να γίνει εντονότερη.
Ενδείξεις προβλήματος είναι η αυξανόμενη διαφορική πίεση, η ανεπαρκής πίεση κατά τη λειτουργία και η συσχέτιση της αστοχίας με υψηλό φορτίο.
Ο έλεγχος και η συντήρηση πραγματοποιούνται σύμφωνα με τις οδηγίες του κατασκευαστή και με τις απαιτούμενες διαδικασίες ασφαλούς απομόνωσης.
6. Υπερβολικές απώλειες πίεσης στις σωληνώσεις
Η πίεση μειώνεται κατά τη ροή λόγω τριβών και τοπικών αντιστάσεων.
Οι απώλειες επηρεάζονται από:
Το μήκος του δικτύου.
Την εσωτερική διάμετρο.
Την παροχή φυσικού αερίου.
Τα εξαρτήματα και τις αλλαγές κατεύθυνσης.
Την κατάσταση των σωληνώσεων.
Τις φυσικές ιδιότητες του αερίου.
Ένα δίκτυο που λειτουργούσε ικανοποιητικά με μικρότερη κατανάλωση μπορεί να παρουσιάσει προβλήματα μετά την προσθήκη νέων καταναλωτών.
Η σωστή αξιολόγηση απαιτεί υδραυλικό υπολογισμό αερίου με τις κατάλληλες παραμέτρους και μονάδες.
7. Δυσλειτουργία ρυθμιστή πίεσης
Ο ρυθμιστής πίεσης διατηρεί την προβλεπόμενη πίεση εξόδου εντός του λειτουργικού του εύρους.
Πιθανές δυσλειτουργίες είναι:
Ανεπαρκής πίεση εξόδου.
Αργή απόκριση σε μεταβολές φορτίου.
Διακυμάνσεις ή ταλαντώσεις.
Ανεπιθύμητη αύξηση πίεσης σε συνθήκες χαμηλής ή μηδενικής ροής.
Ενεργοποίηση σχετικών προστατευτικών διατάξεων.
Οι αιτίες μπορεί να σχετίζονται με φθορά εσωτερικών εξαρτημάτων, ακατάλληλη επιλογή μεγέθους, συνθήκες εγκατάστασης ή λειτουργία εκτός προδιαγραφών.
Η ρύθμιση και η επισκευή πρέπει να πραγματοποιούνται αποκλειστικά από κατάλληλα εξουσιοδοτημένο προσωπικό.
8. Τι είναι η υπερπίεση φυσικού αερίου;
Υπερπίεση εμφανίζεται όταν η πίεση υπερβαίνει το επιτρεπόμενο όριο για συγκεκριμένο τμήμα ή εξάρτημα της εγκατάστασης.
Πιθανές αιτίες είναι:
Αστοχία ρύθμισης πίεσης.
Μη προβλεπόμενη αύξηση πίεσης εισόδου.
Δυσλειτουργία ρυθμιστή.
Ακατάλληλη ρύθμιση.
Αστοχία προστατευτικού συστήματος.
Η υπερπίεση δεν πρέπει να αντιμετωπίζεται ως απλή λειτουργική ενόχληση.
Απαιτείται διερεύνηση της αιτίας και επαλήθευση της προστασίας του δικτύου.
9. Αύξηση πίεσης κατά τη μηδενική κατανάλωση
Σε ορισμένες περιπτώσεις, η πίεση μετά από έναν ρυθμιστή μπορεί να αυξάνεται όταν η κατανάλωση μηδενίζεται.
Η συμπεριφορά αυτή πρέπει να αξιολογείται σε σχέση με τα χαρακτηριστικά κλεισίματος του ρυθμιστή.
Εάν η αύξηση υπερβαίνει τις προβλεπόμενες τιμές, μπορεί να υποδεικνύει πρόβλημα στεγανότητας της έδρας ή άλλη δυσλειτουργία.
Η πίεση κλεισίματος και η επιτρεπτή συμπεριφορά εξαρτώνται από το συγκεκριμένο μοντέλο.
10. Αστάθεια και ταλαντώσεις πίεσης
Η πίεση μπορεί να παρουσιάζει περιοδικές ή ακανόνιστες διακυμάνσεις.
Πιθανές αιτίες περιλαμβάνουν:
Ακατάλληλη επιλογή ρυθμιστή.
Αλληλεπίδραση μεταξύ ρυθμιστών.
Απότομες μεταβολές κατανάλωσης.
Μη κατάλληλες συνθήκες εγκατάστασης.
Δυσλειτουργία μηχανισμού ρύθμισης.
Προβλήματα αισθητήρων ή συστήματος ελέγχου.
Οι ταλαντώσεις μπορούν να επηρεάσουν τη λειτουργία των καυστήρων και να προκαλέσουν επαναλαμβανόμενες διακοπές.
11. Πτώση πίεσης όταν ξεκινά δεύτερος καυστήρας
Πρόκειται για χαρακτηριστικό πρόβλημα σε εγκαταστάσεις με πολλαπλούς καταναλωτές.
Ο πρώτος καυστήρας μπορεί να λειτουργεί κανονικά, αλλά όταν ξεκινήσει δεύτερος, η συνολική ζήτηση αυξάνεται.
Εάν η διαθέσιμη παροχή ή η διαστασιολόγηση του δικτύου δεν επαρκεί, η πίεση μπορεί να μειωθεί κάτω από το επιτρεπόμενο όριο.
Η διερεύνηση περιλαμβάνει την ταυτόχρονη κατανάλωση, τη δυναμική πίεση, τις απώλειες του δικτύου και την ικανότητα των ρυθμιστικών διατάξεων.
12. Ρόλος των pressostat
Οι πρεσοστάτες ελάχιστης και μέγιστης πίεσης επιτηρούν κρίσιμες συνθήκες του συστήματος.
Ο πρεσοστάτης ελάχιστης πίεσης μπορεί να εμποδίσει ή να διακόψει τη λειτουργία όταν η πίεση πέσει κάτω από το προβλεπόμενο όριο.
Ο πρεσοστάτης μέγιστης πίεσης μπορεί να ενεργοποιηθεί όταν η πίεση υπερβεί το καθορισμένο όριο.
Η ενεργοποίησή τους μπορεί να αποτελεί σωστή προστατευτική απόκριση.
Δεν πρέπει να παρακάμπτονται ούτε να αλλάζουν αυθαίρετα οι ρυθμίσεις τους για να συνεχιστεί η λειτουργία.
13. Πού πραγματοποιούνται οι μετρήσεις πίεσης;
Η επιλογή σημείων μέτρησης εξαρτάται από τη σχεδίαση της εγκατάστασης.
Ενδεικτικά, η διάγνωση μπορεί να εξετάζει:
Την πίεση στην είσοδο της εγκατάστασης.
Την πίεση πριν και μετά από φίλτρο.
Την πίεση εισόδου και εξόδου ρυθμιστή.
Την πίεση σε προβλεπόμενο σημείο του Gas Train.
Την πίεση κατά τη λειτουργία του καυστήρα.
Την πίεση κατά την ταυτόχρονη λειτουργία πολλών καταναλωτών.
Δεν πρέπει να ανοίγονται αυθαίρετα συνδέσεις ή σημεία δοκιμής.
Οι μετρήσεις γίνονται από εξουσιοδοτημένο προσωπικό, με κατάλληλα όργανα και εγκεκριμένες διαδικασίες.
14. Γιατί έχει σημασία η καταγραφή πίεσης στον χρόνο;
Μια στιγμιαία μέτρηση μπορεί να μην αποκαλύπτει διαλείπουσα αστοχία.
Η καταγραφή πίεσης επιτρέπει τη συσχέτιση με:
Την εκκίνηση καυστήρων.
Τη μεταβολή φορτίου.
Την ταυτόχρονη λειτουργία καταναλωτών.
Τους συναγερμούς.
Τις διακοπές λειτουργίας.
Για παράδειγμα, εάν ένας καυστήρας σταματά μόνο κατά την αύξηση φορτίου, η καταγραφή της πίεσης κατά το συγκεκριμένο συμβάν είναι ιδιαίτερα χρήσιμη.
15. Διαγνωστικός πίνακας προβλημάτων πίεσης
Σύμπτωμα | Πιθανή αιτία | Κατεύθυνση διάγνωσης |
Χαμηλή πίεση σε όλους τους καταναλωτές | Ανεπαρκής κεντρική τροφοδοσία | Αξιολόγηση πίεσης εισόδου |
Χαμηλή πίεση μόνο σε έναν καυστήρα | Τοπική απώλεια ή εξάρτημα | Σύγκριση σημείων μέτρησης |
Μεγάλη πτώση πίεσης στο φίλτρο | Συσσώρευση ρύπων | Έλεγχος διαφορικής πίεσης |
Πτώση πίεσης σε υψηλό φορτίο | Ανεπάρκεια παροχής ή υπερβολικές απώλειες | Καταγραφή υπό φορτίο |
Αύξηση πίεσης χωρίς κατανάλωση | Πρόβλημα συμπεριφοράς κλεισίματος ρυθμιστή | Αξιολόγηση βάσει προδιαγραφών |
Συνεχείς ταλαντώσεις πίεσης | Αστάθεια ρύθμισης | Ανάλυση λειτουργίας ρυθμιστή |
Ενεργοποίηση High Gas Pressure | Πραγματική υπερπίεση ή αστοχία επιτήρησης | Επαλήθευση πραγματικής πίεσης |
Ενεργοποίηση Low Gas Pressure | Πραγματική υποπίεση ή αστοχία επιτήρησης | Επαλήθευση πραγματικής πίεσης |
Πτώση πίεσης με δεύτερο καυστήρα | Ανεπαρκής συνολική ικανότητα τροφοδοσίας | Αξιολόγηση συνδυασμένου φορτίου |
Οι πιθανές αιτίες πρέπει να επιβεβαιώνονται πριν από οποιαδήποτε διορθωτική επέμβαση.
16. Συνηθισμένα διαγνωστικά λάθη
Μέτρηση μόνο με σταματημένο καυστήρα: Δεν αποκαλύπτει απαραίτητα προβλήματα υπό φορτίο.
Αντικατάσταση pressostat χωρίς επιβεβαίωση: Μπορεί να αγνοηθεί μια πραγματική συνθήκη χαμηλής ή υψηλής πίεσης.
Αυθαίρετη αλλαγή ρύθμισης ρυθμιστή: Μπορεί να επηρεάσει τη λειτουργία και την ασφάλεια του συστήματος.
Αγνόηση των υπόλοιπων καταναλωτών: Μπορεί να αποκρύψει πρόβλημα συνολικής ικανότητας τροφοδοσίας.
Παράκαμψη προστατευτικών διατάξεων: Δημιουργεί μη αποδεκτό κίνδυνο.
17. Πότε απαιτείται άμεση διακοπή λειτουργίας;
Η εγκατάσταση πρέπει να παραμένει εκτός λειτουργίας όταν υπάρχουν:
Υποψία διαρροής φυσικού αερίου.
Μη επιτρεπτή υπερπίεση.
Αστοχία προστατευτικής διάταξης.
Αδυναμία ασφαλούς απομόνωσης.
Ανεξήγητες επαναλαμβανόμενες διακοπές λόγω πίεσης.
Η αποκατάσταση πρέπει να πραγματοποιείται από κατάλληλα εξουσιοδοτημένο προσωπικό.
18. Τεχνικά πρότυπα
Σχετικές αναφορές περιλαμβάνουν:
EN 88-1: Ρυθμιστές πίεσης για συσκευές αερίου, εντός του πεδίου εφαρμογής.
EN 334: Ρυθμιστές πίεσης αερίου για κατάλληλες εφαρμογές δικτύων.
EN 1854: Διατάξεις επιτήρησης πίεσης για καυστήρες και συσκευές αερίου.
EN 15001-1: Απαιτήσεις σχεδιασμού, κατασκευής, επιθεώρησης και δοκιμών εγκαταστάσεων αερίου εντός του πεδίου εφαρμογής.
EN 676: Καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα.
Η επιλογή των εφαρμοστέων προτύπων εξαρτάται από την πίεση, τον εξοπλισμό και τη συγκεκριμένη εγκατάσταση.
Συμπέρασμα
Τα προβλήματα πίεσης φυσικού αερίου δεν αντιμετωπίζονται αποτελεσματικά με μία μόνο μέτρηση ή με αυθαίρετες αλλαγές ρυθμίσεων.
Η χαμηλή πίεση, η υπερπίεση και οι ταλαντώσεις μπορεί να προέρχονται από την κεντρική τροφοδοσία, τις σωληνώσεις, τα φίλτρα, τους ρυθμιστές ή τις συνθήκες λειτουργίας των καταναλωτών.
Η ασφαλής διάγνωση βασίζεται στη σύγκριση πιέσεων σε κατάλληλα σημεία, στην καταγραφή υπό πραγματικό φορτίο και στην τεχνική αξιολόγηση ολόκληρου του δικτύου.
