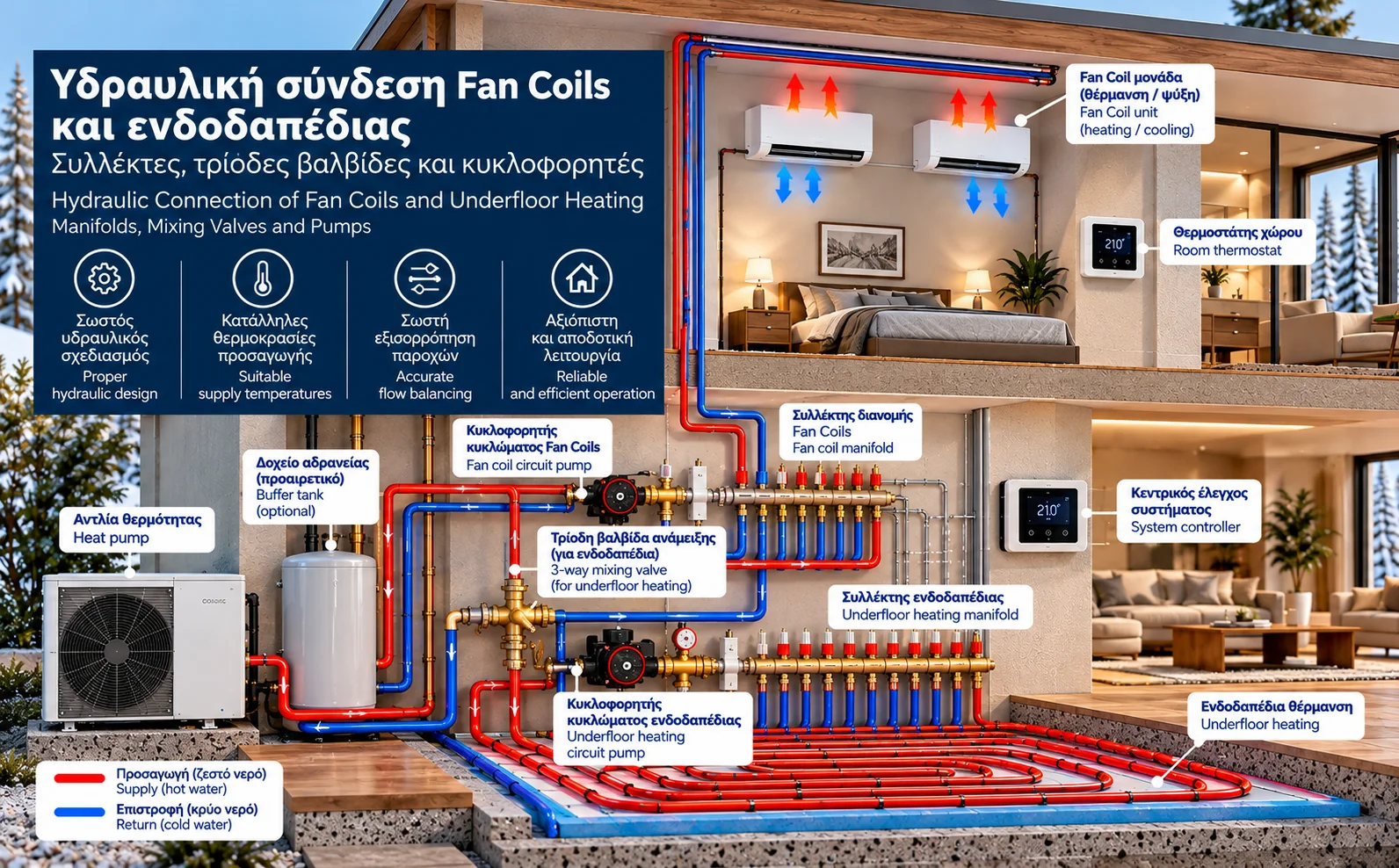

Υδραυλική σύνδεση Fan Coils και ενδοδαπέδιας: Συλλέκτες, τρίοδες βαλβίδες και κυκλοφορητές

Ο συνδυασμός Fan Coils και ενδοδαπέδιας θέρμανσης με μία αντλία θερμότητας απαιτεί προσεκτικό υδραυλικό σχεδιασμό. Παρότι τα δύο συστήματα μπορούν να λειτουργούν με την ίδια πηγή θερμότητας, συχνά έχουν διαφορετικές απαιτήσεις θερμοκρασίας και παροχής νερού.

Η σωστή σύνδεση εξασφαλίζει ότι κάθε κύκλωμα λαμβάνει την απαραίτητη ποσότητα θερμότητας, χωρίς να επηρεάζεται αρνητικά η λειτουργία της αντλίας θερμότητας.

Στον οδηγό αυτό εξετάζουμε τους συλλέκτες διανομής, τις τρίοδες βαλβίδες ανάμειξης, τους κυκλοφορητές, τα δοχεία αδρανείας και τις βασικές αρχές υδραυλικής εξισορρόπησης.

1. Γιατί χρειάζεται σωστή υδραυλική σύνδεση;

Η ενδοδαπέδια θέρμανση λειτουργεί συνήθως με χαμηλές θερμοκρασίες νερού και σχετικά μεγάλες επιφάνειες μετάδοσης θερμότητας.

Τα Fan Coils χρησιμοποιούν εναλλάκτη και ανεμιστήρα για να μεταφέρουν θερμότητα στον χώρο.

Ανάλογα με το μοντέλο και τη διαστασιολόγηση, μπορεί να απαιτούν διαφορετική θερμοκρασία προσαγωγής.

Η υδραυλική εγκατάσταση πρέπει να εξασφαλίζει:

• Επαρκή παροχή νερού σε κάθε κύκλωμα.

• Κατάλληλη θερμοκρασία προσαγωγής.

• Σωστή κατανομή της θερμότητας.

• Συμβατότητα με τις απαιτήσεις της αντλίας θερμότητας.

• Αποφυγή ανεπιθύμητων αλληλεπιδράσεων μεταξύ των κυκλωμάτων.

• Σταθερή λειτουργία όταν ανοίγουν ή κλείνουν οι ζώνες.

2. Βασική διάταξη υδραυλικής σύνδεσης

Σε μια ενδεικτική εγκατάσταση, η αντλία θερμότητας τροφοδοτεί δύο ομάδες τερματικών μονάδων:

Κύκλωμα Α — Ενδοδαπέδια θέρμανση

Το θερμό νερό οδηγείται στον συλλέκτη διανομής και από εκεί στα επιμέρους κυκλώματα του δαπέδου.

Κύκλωμα Β — Fan Coils

Το θερμό νερό διανέμεται στις μονάδες Fan Coil μέσω κατάλληλων σωληνώσεων και βαλβίδων ελέγχου.

Οι δύο ομάδες μπορούν να λειτουργούν με κοινή ή διαφορετική θερμοκρασία προσαγωγής, ανάλογα με τη μελέτη.

Η ύπαρξη δύο ομάδων τερματικών μονάδων δεν σημαίνει ότι απαιτούνται υποχρεωτικά δύο κυκλοφορητές ή δοχείο αδρανείας.

3. Σύνδεση με κοινή θερμοκρασία προσαγωγής

Η απλούστερη προσέγγιση είναι η χρήση κοινής χαμηλής θερμοκρασίας νερού.

Για παράδειγμα, εάν τόσο η ενδοδαπέδια όσο και τα Fan Coils μπορούν να καλύψουν τα θερμικά φορτία με προσαγωγή περίπου 35°C, μπορεί να σχεδιαστεί κοινό δίκτυο προσαγωγής.

Τα δύο συστήματα εξακολουθούν να χρειάζονται κατάλληλη ρύθμιση παροχών και ελέγχου ζωνών.

Πλεονεκτήματα

• Απλούστερη υδραυλική διάταξη.

• Λιγότερα εξαρτήματα ανάμειξης.

• Δυνατότητα λειτουργίας της αντλίας θερμότητας σε χαμηλή θερμοκρασία.

• Μικρότερη πολυπλοκότητα αυτοματισμών.

Βασική προϋπόθεση

Τα Fan Coils πρέπει να έχουν επιλεγεί βάσει της πραγματικής θερμικής τους απόδοσης στη χαμηλή θερμοκρασία νερού.

Δεν αρκεί η ονομαστική ισχύς που αναγράφεται στον κατάλογο του κατασκευαστή.

4. Σύνδεση με δύο διαφορετικές θερμοκρασίες

Σε ορισμένες εγκαταστάσεις, τα Fan Coils απαιτούν υψηλότερη θερμοκρασία προσαγωγής από την ενδοδαπέδια.

Για παράδειγμα:

• Fan Coils: σχεδιασμός με προσαγωγή 45°C.

• Ενδοδαπέδια: σχεδιασμός με προσαγωγή 35°C.

Σε αυτή την περίπτωση μπορεί να απαιτείται ξεχωριστό κύκλωμα χαμηλής θερμοκρασίας για το δάπεδο.

Μία κατάλληλη βαλβίδα ανάμειξης μπορεί να συνδυάζει θερμό νερό προσαγωγής με ψυχρότερο νερό επιστροφής, ώστε να επιτυγχάνεται η επιθυμητή θερμοκρασία.

Οι τιμές αποτελούν παράδειγμα και δεν υποκαθιστούν τη θερμική μελέτη.

5. Τι κάνει η τρίοδη βαλβίδα ανάμειξης;

Η τρίοδη βαλβίδα ανάμειξης ρυθμίζει τη θερμοκρασία του νερού που τροφοδοτεί ένα κύκλωμα.

Σε μια κατάλληλα σχεδιασμένη διάταξη, αναμειγνύει νερό υψηλότερης θερμοκρασίας με νερό επιστροφής χαμηλότερης θερμοκρασίας.

Έτσι μπορεί να διατηρεί την προσαγωγή της ενδοδαπέδιας στο επιθυμητό επίπεδο.

Γιατί είναι σημαντική;

Η ενδοδαπέδια θέρμανση πρέπει να προστατεύεται από υπερβολικά υψηλές θερμοκρασίες νερού και επιφάνειας.

Ο έλεγχος θερμοκρασίας πρέπει να σχεδιάζεται σύμφωνα με τα χαρακτηριστικά του συστήματος και τις οδηγίες του κατασκευαστή.

Η τρίοδη βαλβίδα δεν απαιτείται σε κάθε εγκατάσταση. Αν η αντλία θερμότητας παρέχει ήδη την κατάλληλη κοινή θερμοκρασία, μπορεί να μη χρειάζεται ανάμειξη.

6. Ο ρόλος των κυκλοφορητών

Ο κυκλοφορητής δημιουργεί τη διαφορά πίεσης που απαιτείται για να κυκλοφορεί το νερό μέσα στις σωληνώσεις.

Η επιλογή του εξαρτάται από:

• Τη συνολική απαιτούμενη παροχή.

• Τις απώλειες πίεσης.

• Το μήκος και τη διάμετρο των σωληνώσεων.

• Τις αντιστάσεις βαλβίδων και εξαρτημάτων.

• Τον τρόπο ελέγχου των ζωνών.

Σε ορισμένες εγκαταστάσεις αρκεί ο ενσωματωμένος κυκλοφορητής της αντλίας θερμότητας.

Σε άλλες απαιτούνται πρόσθετοι κυκλοφορητές για ξεχωριστά υδραυλικά κυκλώματα.

Συνηθισμένο λάθος

Η τοποθέτηση ισχυρότερου κυκλοφορητή δεν διορθώνει απαραίτητα ένα πρόβλημα θέρμανσης.

Μπορεί να δημιουργήσει θόρυβο, αυξημένη κατανάλωση και προβλήματα υδραυλικής εξισορρόπησης.

7. Συλλέκτες διανομής ενδοδαπέδιας

Ο συλλέκτης κατανέμει το νερό στα επιμέρους κυκλώματα του δαπέδου.

Συνήθως περιλαμβάνει:

• Σύνδεση προσαγωγής.

• Σύνδεση επιστροφής.

• Ρυθμιστές ή μετρητές παροχής.

• Βαλβίδες ελέγχου.

• Θέσεις τοποθέτησης ενεργοποιητών.

• Σημεία πλήρωσης και εξαέρωσης.

Η ρύθμιση των παροχών γίνεται σύμφωνα με τη μελέτη, ώστε κάθε κύκλωμα να λαμβάνει την απαιτούμενη ποσότητα νερού.

8. Υδραυλική διανομή των Fan Coils

Τα Fan Coils μπορούν να συνδεθούν σε δίκτυο δύο σωλήνων, με κοινή προσαγωγή και επιστροφή.

Κάθε μονάδα μπορεί να διαθέτει βαλβίδα ελέγχου που ρυθμίζει ή διακόπτει την παροχή νερού.

Ανάλογα με τη διάταξη, μπορεί να χρησιμοποιούνται δίοδες βαλβίδες, βαλβίδες εξισορρόπησης ή άλλες κατάλληλες διατάξεις.

Ο σχεδιασμός πρέπει να εξασφαλίζει ότι η λειτουργία μιας μονάδας δεν προκαλεί ανεπιθύμητη μεταβολή παροχής στις υπόλοιπες.

9. Πότε χρειάζεται δοχείο αδρανείας;

Το δοχείο αδρανείας μπορεί να χρησιμοποιηθεί για την αύξηση του διαθέσιμου όγκου νερού ή, σε κατάλληλη υδραυλική διάταξη, για την αποσύζευξη κυκλωμάτων.

Η ανάγκη εγκατάστασής του εξαρτάται από:

• Τον ελάχιστο όγκο νερού που απαιτεί η αντλία θερμότητας.

• Τις απαιτήσεις ελάχιστης παροχής.

• Τη λειτουργία απόψυξης.

• Τον αριθμό των ανεξάρτητων ζωνών.

• Τον κίνδυνο συχνών εκκινήσεων και διακοπών.

Δεν πρέπει να θεωρείται ότι κάθε εγκατάσταση χρειάζεται υποχρεωτικά δοχείο αδρανείας.

Επίσης, ένα δοχείο που χρησιμοποιείται αποκλειστικά για αύξηση όγκου δεν λειτουργεί απαραίτητα ως υδραυλικός διαχωριστής.

10. Υδραυλική εξισορρόπηση

Η υδραυλική εξισορρόπηση εξασφαλίζει ότι κάθε κύκλωμα λαμβάνει την παροχή που προβλέπει η μελέτη.

Χωρίς σωστή εξισορρόπηση μπορεί να εμφανιστούν:

• Δωμάτια που θερμαίνονται ανεπαρκώς.

• Υπερβολική παροχή σε κοντινά κυκλώματα.

• Θόρυβοι στις βαλβίδες.

• Αστάθεια θερμοκρασιών.

• Αυξημένη κατανάλωση βοηθητικού εξοπλισμού.

Η ρύθμιση πραγματοποιείται βάσει υπολογισμένων παροχών και κατάλληλων μετρήσεων.

11. Συντονισμός αυτοματισμών

Οι θερμοστάτες, οι ενεργοποιητές και οι βαλβίδες πρέπει να συνεργάζονται με την αντλία θερμότητας.

Ιδιαίτερη προσοχή απαιτείται όταν πολλές ζώνες μπορούν να κλείσουν ταυτόχρονα.

Η αντλία θερμότητας πρέπει να διατηρεί την ελάχιστη παροχή που απαιτεί ο κατασκευαστής.

Ο αυτοματισμός μπορεί να περιλαμβάνει:

• Έλεγχο ζήτησης θέρμανσης.

• Ρύθμιση θερμοκρασίας προσαγωγής.

• Έλεγχο κυκλοφορητών.

• Έλεγχο βαλβίδων ανάμειξης.

• Αντιστάθμιση βάσει εξωτερικής θερμοκρασίας.

12. Παράδειγμα υδραυλικής εγκατάστασης

Ας εξετάσουμε μια κατοικία με ενδοδαπέδια στο ισόγειο και Fan Coils στον πρώτο όροφο.

Η αντλία θερμότητας παράγει νερό στην απαιτούμενη θερμοκρασία.

Αν τα Fan Coils λειτουργούν με υψηλότερη θερμοκρασία από την ενδοδαπέδια, η εγκατάσταση μπορεί να διαθέτει δύο κυκλώματα:

Κύκλωμα Fan Coils: Τροφοδοτεί τις μονάδες στην απαιτούμενη θερμοκρασία.

Κύκλωμα ενδοδαπέδιας: Διαθέτει κατάλληλο έλεγχο ανάμειξης για χαμηλότερη θερμοκρασία νερού.

Κάθε κύκλωμα πρέπει να εξασφαλίζει την προβλεπόμενη παροχή και να συνεργάζεται με την αντλία θερμότητας.

Το παράδειγμα είναι εννοιολογικό και όχι σχέδιο κατασκευής. Η τελική διάταξη πρέπει να καθορίζεται από μηχανολογική μελέτη.

13. Συχνά λάθη στην υδραυλική σύνδεση

Λανθασμένη επιλογή θερμοκρασίας

Η ίδια θερμοκρασία προσαγωγής δεν είναι κατάλληλη για κάθε συνδυασμό Fan Coils και ενδοδαπέδιας.

Ανεπαρκής παροχή

Η έλλειψη σωστής υδραυλικής διαστασιολόγησης μπορεί να μειώσει τη θερμική απόδοση.

Περιττή προσθήκη εξαρτημάτων

Περισσότεροι κυκλοφορητές και βαλβίδες δεν σημαίνουν απαραίτητα καλύτερη λειτουργία.

Λανθασμένη τοποθέτηση τρίοδης

Μια λανθασμένη διάταξη ανάμειξης μπορεί να οδηγήσει σε ακατάλληλες θερμοκρασίες ή προβλήματα κυκλοφορίας.

Έλλειψη συντονισμού ζωνών

Η ανεξάρτητη λειτουργία των θερμοστατών πρέπει να λαμβάνει υπόψη τις ελάχιστες απαιτήσεις της αντλίας θερμότητας.

14. Συχνές ερωτήσεις

Χρειάζεται ξεχωριστός κυκλοφορητής για την ενδοδαπέδια;

Όχι σε κάθε περίπτωση. Εξαρτάται από την υδραυλική διάταξη και τις απαιτούμενες παροχές.

Χρειάζεται πάντα τρίοδη βαλβίδα;

Όχι. Αν τα δύο συστήματα λειτουργούν με κοινή κατάλληλη θερμοκρασία, μπορεί να μη χρειάζεται ανάμειξη.

Μπορούν Fan Coils και ενδοδαπέδια να συνδεθούν στον ίδιο συλλέκτη;

Η κοινή υδραυλική διανομή μπορεί να είναι εφικτή υπό προϋποθέσεις, αλλά απαιτεί έλεγχο θερμοκρασιών, παροχών και τρόπου ρύθμισης. Ένας τυπικός συλλέκτης ενδοδαπέδιας δεν είναι αυτομάτως κατάλληλος για κάθε Fan Coil.

Είναι απαραίτητο το δοχείο αδρανείας;

Όχι πάντα. Η ανάγκη του πρέπει να τεκμηριώνεται από τις απαιτήσεις της αντλίας θερμότητας και τον σχεδιασμό του δικτύου.

Συμπέρασμα

Η υδραυλική σύνδεση Fan Coils και ενδοδαπέδιας θέρμανσης με μία αντλία θερμότητας απαιτεί σωστή μελέτη θερμοκρασιών, παροχών και αυτοματισμών.

Οι συλλέκτες, οι κυκλοφορητές, οι τρίοδες βαλβίδες και τα δοχεία αδρανείας χρησιμοποιούνται μόνο όταν εξυπηρετούν συγκεκριμένες ανάγκες του συστήματος.

Η απλούστερη κατάλληλη υδραυλική διάταξη, με σωστή εξισορρόπηση και έλεγχο, μπορεί να προσφέρει αξιόπιστη λειτουργία και υψηλή ενεργειακή απόδοση.
