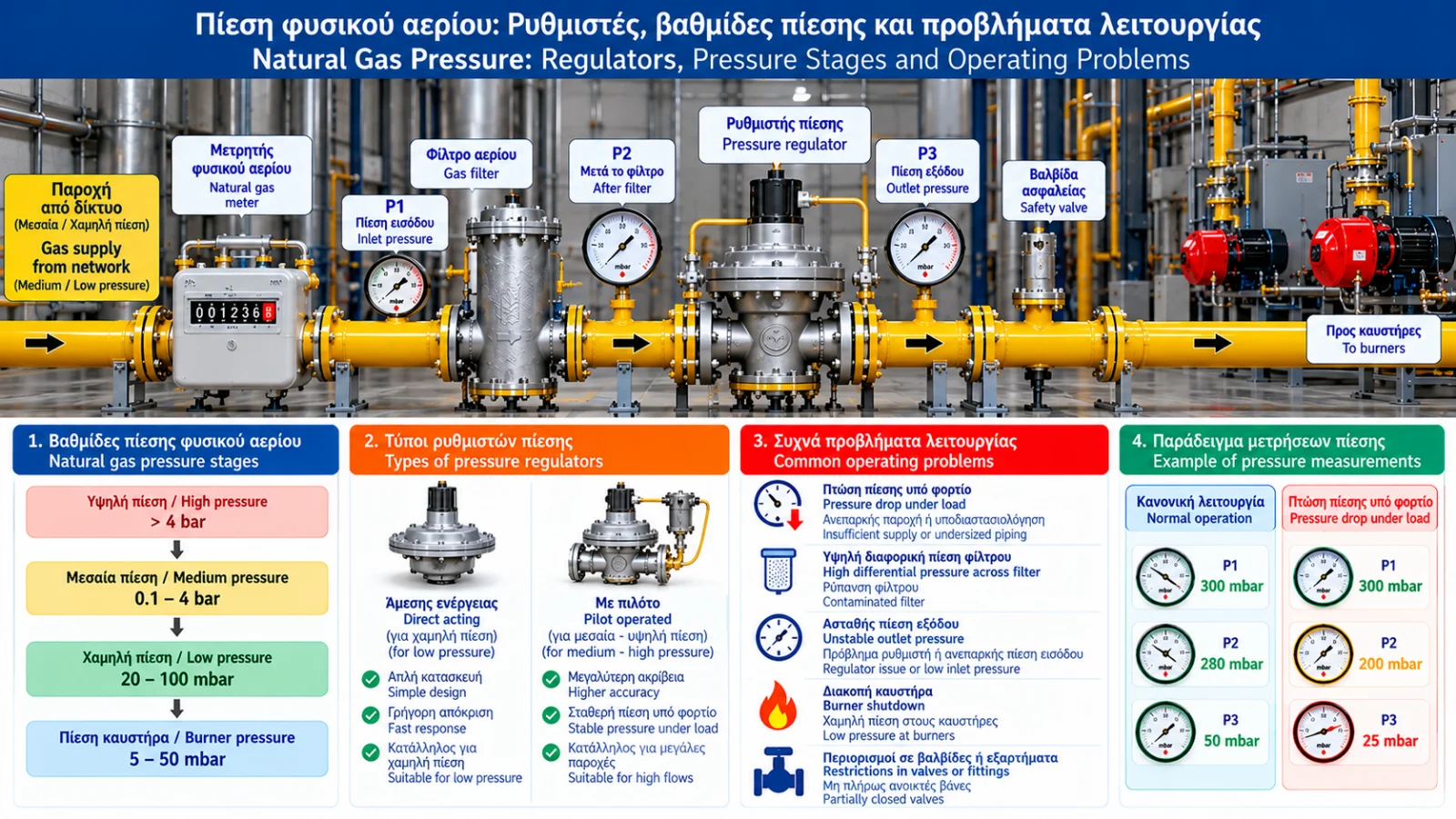

Πίεση φυσικού αερίου: Ρυθμιστές, βαθμίδες πίεσης και προβλήματα λειτουργίας

Η πίεση του φυσικού αερίου αποτελεί κρίσιμη παράμετρο για την ασφαλή και σταθερή λειτουργία βιομηχανικών καυστήρων, λεβήτων, φούρνων και άλλων συστημάτων καύσης.

Ένας καυστήρας μπορεί να διαθέτει σωστά επιλεγμένη ονομαστική ισχύ, κατάλληλο Gas Train και αξιόπιστο σύστημα αυτοματισμού, αλλά να παρουσιάζει δυσλειτουργίες όταν η πίεση τροφοδοσίας δεν παραμένει εντός των απαιτούμενων ορίων.

Η σωστή διαχείριση της πίεσης περιλαμβάνει τη μείωση από την πίεση δικτύου στην απαιτούμενη πίεση χρήσης, τη διατήρηση της σταθερότητας κατά τις μεταβολές φορτίου και την προστασία από μη αποδεκτές συνθήκες υπερπίεσης ή υποπίεσης.

1. Τι είναι η πίεση φυσικού αερίου;

Η πίεση εκφράζει τη δύναμη ανά μονάδα επιφάνειας που ασκεί το αέριο.

Στις εγκαταστάσεις φυσικού αερίου χρησιμοποιούνται συχνά οι μονάδες:

• bar

• mbar

• kPa

• Pa

Οι βασικές μετατροπές είναι:

1 bar = 1.000 mbar = 100 kPa

1 mbar = 100 Pa

Πρέπει επίσης να διακρίνουμε τη σχετική από την απόλυτη πίεση.

Η σχετική πίεση μετράται ως προς την ατμοσφαιρική πίεση, ενώ η απόλυτη πίεση ως προς το απόλυτο κενό.

Για υπολογισμούς πυκνότητας, όγκου και συμπιεστότητας αερίου χρησιμοποιείται η κατάλληλη απόλυτη πίεση.

2. Βαθμίδες πίεσης στο δίκτυο φυσικού αερίου

Το φυσικό αέριο μεταφέρεται και διανέμεται μέσω δικτύων διαφορετικών επιπέδων πίεσης.

Πριν φτάσει στον τελικό καταναλωτή μπορεί να διέρχεται από σταθμούς ρύθμισης και μείωσης πίεσης.

Η βιομηχανική εγκατάσταση μπορεί επίσης να περιλαμβάνει πρόσθετες βαθμίδες ρύθμισης, ανάλογα με τις απαιτήσεις του εξοπλισμού.

Οι ακριβείς κατηγορίες πίεσης και τα όριά τους καθορίζονται από τους εφαρμοστέους κανονισμούς και τα σχετικά πρότυπα. Δεν υπάρχει μία ενιαία τιμή πίεσης κατάλληλη για όλους τους βιομηχανικούς καυστήρες.

3. Τι κάνει ένας ρυθμιστής πίεσης φυσικού αερίου;

Ο ρυθμιστής πίεσης (Gas Pressure Regulator) μειώνει την πίεση από ένα επίπεδο εισόδου σε χαμηλότερο επίπεδο εξόδου και επιδιώκει να τη διατηρεί εντός του προβλεπόμενου εύρους καθώς μεταβάλλεται η παροχή.

Ένας τυπικός αυτοενεργός ρυθμιστής μπορεί να περιλαμβάνει:

• Σώμα βαλβίδας.

• Έδρα και στοιχείο στραγγαλισμού.

• Διάφραγμα.

• Ελατήριο ρύθμισης.

• Μηχανισμό μεταφοράς κίνησης.

• Θάλαμο αναφοράς πίεσης.

• Εσωτερική ή εξωτερική λήψη πίεσης, ανάλογα με τον τύπο.

Η ακριβής κατασκευή διαφέρει μεταξύ των μοντέλων.

4. Πώς λειτουργεί ένας αυτοενεργός ρυθμιστής;

Ο ρυθμιστής αντιδρά στη μεταβολή της πίεσης εξόδου.

Όταν αυξάνεται η κατανάλωση, η πίεση εξόδου τείνει να μειωθεί. Ο μηχανισμός του ρυθμιστή μεταβάλλει τη θέση του στοιχείου ελέγχου ώστε να αυξηθεί η παροχή.

Όταν μειώνεται η κατανάλωση, η πίεση εξόδου τείνει να αυξηθεί και ο ρυθμιστής περιορίζει τη διέλευση αερίου.

Η πραγματική συμπεριφορά εξαρτάται από τη σχεδίαση, τη διαθέσιμη διαφορική πίεση και τα δυναμικά χαρακτηριστικά του συστήματος.

5. Ρυθμιστές άμεσης και πιλοτικής λειτουργίας

Δύο βασικές κατηγορίες είναι:

Ρυθμιστές άμεσης λειτουργίας (Direct-Acting Regulators): Χρησιμοποιούν την πίεση εξόδου και μηχανικό σύστημα, όπως διάφραγμα και ελατήριο, για να ελέγχουν τη βαλβίδα.

Ρυθμιστές πιλοτικής λειτουργίας (Pilot-Operated Regulators): Χρησιμοποιούν πρόσθετο πιλοτικό σύστημα για τον έλεγχο του κύριου ρυθμιστικού στοιχείου.

Οι πιλοτικοί ρυθμιστές μπορούν να προσφέρουν πλεονεκτήματα σε συγκεκριμένες εφαρμογές υψηλότερης παροχής ή απαιτητικότερου ελέγχου, αλλά η καταλληλότητα εξαρτάται από το συγκεκριμένο μοντέλο και τις συνθήκες.

6. Πίεση εισόδου και πίεση εξόδου

Η πίεση εισόδου συμβολίζεται συχνά ως P1 και η πίεση εξόδου ως P2.

Για παράδειγμα, ένας ρυθμιστής μπορεί να τροφοδοτείται με πίεση 1 bar(g) και να παρέχει πίεση 100 mbar(g), εφόσον είναι σχεδιασμένος για αυτές τις συνθήκες.

Αυτό αποτελεί μόνο ενδεικτικό παράδειγμα και όχι προτεινόμενη ρύθμιση.

Η επιλογή πρέπει να καλύπτει τόσο την ελάχιστη όσο και τη μέγιστη αναμενόμενη πίεση εισόδου.

7. Τι είναι το Pressure Droop;

Το Pressure Droop είναι η μεταβολή της ρυθμιζόμενης πίεσης εξόδου καθώς αυξάνεται η παροχή, υπό καθορισμένες συνθήκες.

Σε πολλούς αυτοενεργούς ρυθμιστές, η πίεση εξόδου μειώνεται κάπως όσο αυξάνεται το φορτίο.

Η συμπεριφορά αυτή αποτυπώνεται στις καμπύλες απόδοσης του κατασκευαστή.

Ένας ρυθμιστής μπορεί να διατηρεί ικανοποιητική πίεση σε χαμηλή παροχή αλλά να εμφανίζει σημαντική απόκλιση κοντά στο ανώτερο όριο λειτουργίας του.

8. Τι είναι το Lock-Up Pressure;

Το Lock-Up Pressure είναι η πίεση εξόδου που εμφανίζεται όταν η παροχή μειωθεί στο μηδέν και ο ρυθμιστής κλείσει υπό τις καθορισμένες συνθήκες δοκιμής.

Η πίεση αυτή μπορεί να είναι υψηλότερη από την πίεση εξόδου κατά τη λειτουργία με ροή.

Η τιμή και η επιτρεπόμενη απόκλιση καθορίζονται από τις προδιαγραφές του ρυθμιστή.

Υπερβολική αύξηση πίεσης μετά το κλείσιμο της κατανάλωσης μπορεί να υποδεικνύει δυσλειτουργία ή διαρροή από την έδρα, αλλά απαιτείται τεχνική αξιολόγηση.

9. Τι είναι το Regulator Creep;

Το Regulator Creep είναι ανεπιθύμητη σταδιακή αύξηση της πίεσης εξόδου όταν δεν υπάρχει κατανάλωση, συνήθως λόγω διαρροής από το στοιχείο κλεισίματος του ρυθμιστή.

Πιθανές αιτίες περιλαμβάνουν:

• Φθορά έδρας.

• Σωματίδια μεταξύ έδρας και στοιχείου κλεισίματος.

• Μηχανική βλάβη.

• Ακατάλληλες συνθήκες λειτουργίας.

Το φαινόμενο δεν πρέπει να συγχέεται με τη φυσιολογική πίεση κλεισίματος που προβλέπει ο κατασκευαστής.

10. Γιατί πέφτει η πίεση όταν αυξάνεται η κατανάλωση;

Η πτώση πίεσης υπό φορτίο μπορεί να οφείλεται σε διάφορους παράγοντες:

• Ανεπαρκή διαθέσιμη πίεση εισόδου.

• Υποδιαστασιολογημένο ρυθμιστή.

• Μεγάλη απώλεια πίεσης σωληνώσεων.

• Ρυπασμένο φίλτρο.

• Περιορισμό σε βαλβίδα ή άλλο εξάρτημα.

• Υπερβολική συνολική ζήτηση από πολλούς καταναλωτές.

• Δυναμική συμπεριφορά του ρυθμιστή.

Η πραγματική αιτία πρέπει να διερευνάται με μετρήσεις σε κατάλληλα σημεία και υπό γνωστές συνθήκες φορτίου.

11. Απώλειες πίεσης στο Gas Train

Η πίεση που φτάνει στον καυστήρα επηρεάζεται από τα εξαρτήματα που παρεμβάλλονται στη διαδρομή.

Ανάλογα με τη διάταξη, μπορεί να υπάρχουν:

• Φίλτρο αερίου.

• Ρυθμιστής πίεσης.

• Μετρητής.

• Βαλβίδες απομόνωσης.

• Αυτόματες βαλβίδες ασφαλείας.

• Σωληνώσεις και εξαρτήματα σύνδεσης.

Κάθε στοιχείο μπορεί να εισάγει απώλεια πίεσης.

Οι απώλειες πρέπει να αξιολογούνται στη μέγιστη απαιτούμενη παροχή και στις δυσμενέστερες προβλεπόμενες συνθήκες τροφοδοσίας.

12. Πίεση στατική και πίεση υπό φορτίο

Η στατική πίεση είναι η πίεση όταν δεν υπάρχει ή δεν υπάρχει ουσιαστική ροή.

Η πίεση υπό φορτίο μετράται όταν ο εξοπλισμός καταναλώνει αέριο.

Η σύγκριση των δύο καταστάσεων μπορεί να βοηθήσει στην αξιολόγηση της τροφοδοσίας.

Ένα δίκτυο μπορεί να παρουσιάζει ικανοποιητική στατική πίεση αλλά ανεπαρκή πίεση όταν ο καυστήρας λειτουργεί στη μέγιστη ισχύ.

Επομένως, η στατική ένδειξη από μόνη της δεν επαρκεί για την αξιολόγηση της ικανότητας τροφοδοσίας.

13. Αστάθεια πίεσης και Hunting

Το Hunting περιγράφει επαναλαμβανόμενες ταλαντώσεις της ρυθμιζόμενης πίεσης ή της θέσης του ρυθμιστικού στοιχείου.

Πιθανοί παράγοντες είναι:

• Ακατάλληλη επιλογή ρυθμιστή.

• Δυσμενής δυναμική συμπεριφορά.

• Απότομες μεταβολές κατανάλωσης.

• Ακατάλληλη θέση λήψης πίεσης.

• Προβλήματα στη γραμμή ελέγχου.

• Αλληλεπίδραση με άλλες ρυθμιστικές διατάξεις.

Η διάγνωση απαιτεί αξιολόγηση της συνολικής εγκατάστασης και όχι μόνο του ρυθμιστή.

14. Ρόλος των Pressostat αερίου

Οι πρεσοστάτες αερίου επιτηρούν την πίεση σε σχέση με καθορισμένα όρια.

Μπορούν να χρησιμοποιούνται για:

• Επιτήρηση ελάχιστης πίεσης.

• Επιτήρηση μέγιστης πίεσης.

• Παροχή σήματος προς την αλυσίδα ασφαλείας.

• Αναστολή εκκίνησης ή προστατευτική διακοπή όταν προβλέπεται.

Ο πρεσοστάτης δεν αντικαθιστά τον ρυθμιστή πίεσης.

Ο ρυθμιστής ελέγχει την πίεση, ενώ ο πρεσοστάτης επιτηρεί μια καθορισμένη συνθήκη.

15. Προστασία από υπερπίεση

Σε κατάλληλες εγκαταστάσεις προβλέπονται ανεξάρτητες ή πρόσθετες διατάξεις προστασίας έναντι μη αποδεκτής υπερπίεσης.

Ανάλογα με τον σχεδιασμό, μπορεί να χρησιμοποιούνται:

• Βαλβίδες αυτόματης διακοπής ασφαλείας (Slam-Shut).

• Διατάξεις ανακούφισης πίεσης όπου επιτρέπονται.

• Συστήματα επιτήρησης και διακοπής.

• Κατάλληλες διατάξεις εφεδρικής ρύθμισης.

Η επιλογή και ο συνδυασμός τους καθορίζονται από τη μελέτη ασφαλείας, τις μέγιστες επιτρεπόμενες πιέσεις και τα εφαρμοστέα πρότυπα.

16. Τι είναι το Slam-Shut Valve;

Η βαλβίδα Slam-Shut αποτελεί διάταξη προστασίας που μπορεί να απομονώσει την παροχή όταν ανιχνευθεί μη αποδεκτή πίεση.

Ανάλογα με τον τύπο, μπορεί να επιτηρεί υπερπίεση, υποπίεση ή και τις δύο συνθήκες.

Δεν λειτουργεί ως κανονικός ρυθμιστής πίεσης.

Μετά την ενεργοποίησή της απαιτείται διερεύνηση της αιτίας και επαναφορά μόνο σύμφωνα με τις εγκεκριμένες διαδικασίες.

17. Διαγνωστικός πίνακας πίεσης φυσικού αερίου

Ο πίνακας παρέχει ενδεικτικές διαγνωστικές κατευθύνσεις, όχι οριστικές διαγνώσεις.

18. Όργανα μέτρησης και καταγραφή πίεσης

Για αξιόπιστη αξιολόγηση μπορούν να χρησιμοποιούνται:

• Κατάλληλα μανόμετρα.

• Ψηφιακοί αισθητήρες πίεσης.

• Διαφορικοί αισθητήρες πίεσης όπου απαιτούνται.

• Καταγραφικά δεδομένων.

• Συστήματα SCADA ή BMS.

Η επιλογή εξαρτάται από το εύρος, την ακρίβεια, τη διακρίβωση και τις απαιτήσεις ασφαλείας.

Η καταγραφή πίεσης σε συνδυασμό με την κατάσταση λειτουργίας του καυστήρα μπορεί να αποκαλύψει προβλήματα που δεν είναι εμφανή από μία στιγμιαία μέτρηση.

19. Πώς επιλέγεται ένας ρυθμιστής πίεσης;

Η επιλογή πρέπει να βασίζεται σε:

1. Ελάχιστη πίεση εισόδου.

2. Μέγιστη πίεση εισόδου.

3. Απαιτούμενη πίεση εξόδου.

4. Ελάχιστη και μέγιστη παροχή.

5. Επιτρεπόμενη απόκλιση πίεσης.

6. Χαρακτηριστικά δυναμικής απόκρισης.

7. Ποιότητα και σύσταση αερίου.

8. Θερμοκρασία λειτουργίας.

9. Απαιτήσεις ασφαλείας.

10. Προδιαγραφές κατασκευαστή.

Η επιλογή μόνο από τη διάμετρο σύνδεσης δεν είναι επαρκής.

20. Σχετικά τεχνικά πρότυπα

Σημαντικές αναφορές περιλαμβάνουν:

• EN 334: Ρυθμιστές πίεσης αερίου για πιέσεις εισόδου έως 10 MPa.

• EN 14382: Διατάξεις ασφαλούς διακοπής αερίου για πιέσεις λειτουργίας έως 10 MPa.

• EN 88-1: Ρυθμιστές πίεσης για καυστήρες και συσκευές αερίου, εντός του πεδίου εφαρμογής του.

• EN 15001-1: Σχεδιασμός, κατασκευή, επιθεώρηση και δοκιμές εγκαταστάσεων αερίου εντός του πεδίου εφαρμογής.

• EN 676: Καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα.

Η καταλληλότητα κάθε προτύπου πρέπει να επιβεβαιώνεται για τη συγκεκριμένη εγκατάσταση και την ισχύουσα έκδοσή του.

Συμπέρασμα

Η σταθερή πίεση φυσικού αερίου αποτελεί βασική προϋπόθεση για την αξιόπιστη λειτουργία βιομηχανικών καυστήρων.

Η σωστή επιλογή ρυθμιστή πρέπει να συνδυάζεται με επαρκή διαστασιολόγηση του δικτύου, αξιολόγηση απωλειών πίεσης και κατάλληλες διατάξεις προστασίας.

Η διάγνωση προβλημάτων απαιτεί μετρήσεις τόσο χωρίς κατανάλωση όσο και υπό πραγματικό φορτίο, καθώς και κατανόηση της δυναμικής συμπεριφοράς της εγκατάστασης.

Οι ρυθμίσεις και οι επεμβάσεις σε συστήματα φυσικού αερίου πραγματοποιούνται αποκλειστικά από αρμόδιο προσωπικό σύμφωνα με τις εγκεκριμένες διαδικασίες.
