Παλαιός ηλεκτρολογικός πίνακας: Πότε χρειάζεται αντικατάσταση, έλεγχος και κόστος

Παλαιός ηλεκτρολογικός πίνακας: Πότε χρειάζεται αντικατάσταση, έλεγχος και κόστος

Ο ηλεκτρολογικός πίνακας είναι ένα από τα σημαντικότερα σημεία της ηλεκτρικής εγκατάστασης ενός κτιρίου. Από αυτόν τροφοδοτούνται τα επιμέρους κυκλώματα, ενώ οι κατάλληλες προστατευτικές διατάξεις συμβάλλουν στην αντιμετώπιση ηλεκτρικών σφαλμάτων.

Σε πολλές παλαιές κατοικίες εξακολουθούν να λειτουργούν πίνακες που εγκαταστάθηκαν πριν από αρκετές δεκαετίες. Ορισμένοι διαθέτουν παλιές ασφάλειες τήξης, περιορισμένο αριθμό κυκλωμάτων ή εξοπλισμό που δεν ανταποκρίνεται πλέον στις ανάγκες του κτιρίου.

Ωστόσο, η ηλικία ενός ηλεκτρολογικού πίνακα δεν αποτελεί από μόνη της απόδειξη ότι πρέπει να αντικατασταθεί.

Η πραγματική κατάστασή του, οι προστασίες που διαθέτει, η συμμόρφωση με τις ισχύουσες απαιτήσεις και τα αποτελέσματα του ηλεκτρολογικού ελέγχου είναι τα βασικά κριτήρια.

Στον οδηγό αυτό εξετάζουμε πότε χρειάζεται αντικατάσταση, ποια σημάδια απαιτούν προσοχή, πώς γίνεται ο έλεγχος και από τι εξαρτάται το κόστος.

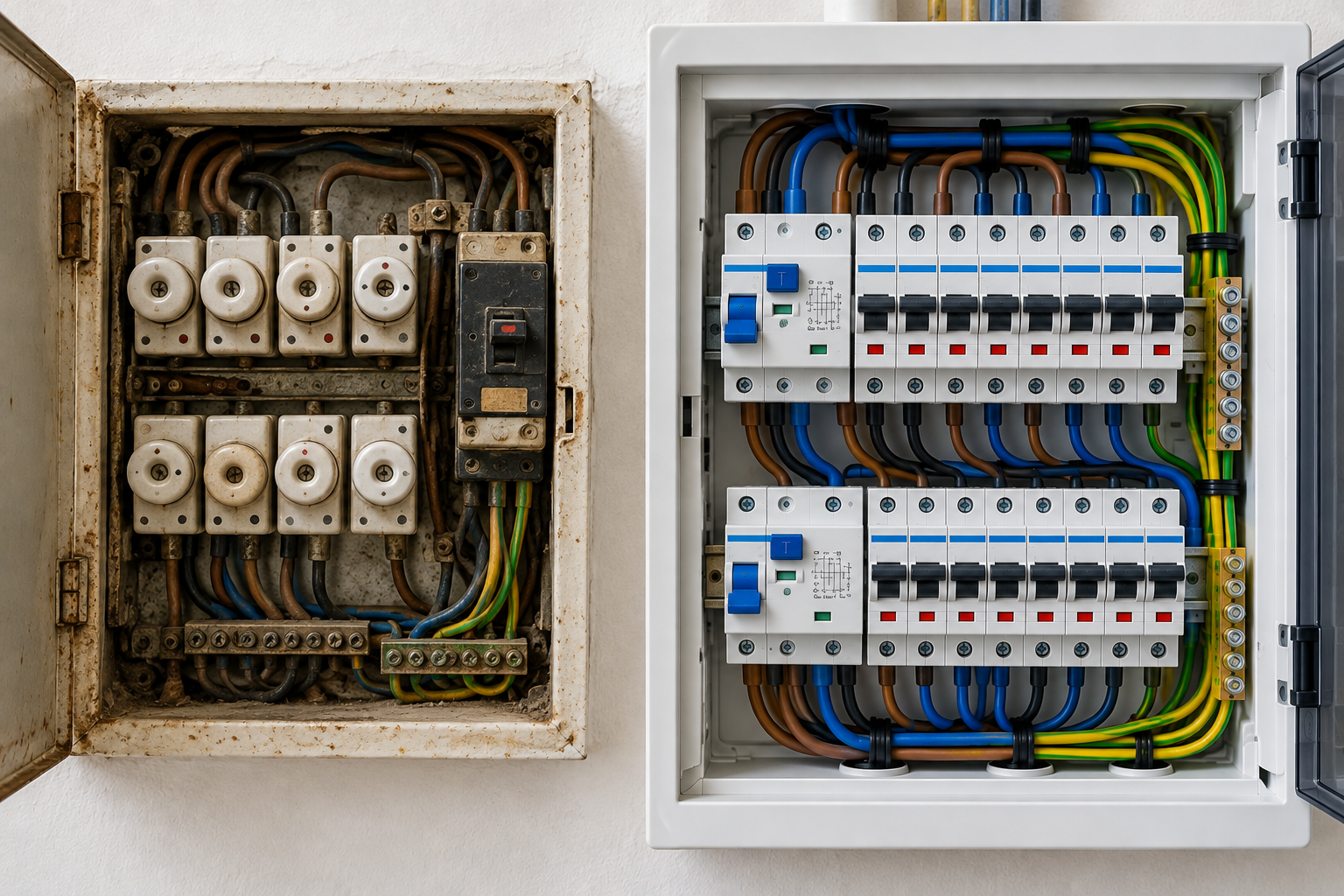

1. Πώς αναγνωρίζουμε έναν παλαιό ηλεκτρολογικό πίνακα;

Ένας παλαιός ηλεκτρολογικός πίνακας μπορεί να διαθέτει:

• Ασφάλειες τήξης παλαιού τύπου.

• Διακόπτες ή εξαρτήματα προηγούμενων τεχνολογιών.

• Περιορισμένο αριθμό ανεξάρτητων κυκλωμάτων.

• Ελλιπή ή δυσανάγνωστη σήμανση.

• Φθαρμένο περίβλημα ή καπάκι.

• Πρόχειρες τροποποιήσεις από προηγούμενες εργασίες.

• Ανεπαρκή χώρο για πρόσθετες προστατευτικές διατάξεις.

Κανένα από τα παραπάνω χαρακτηριστικά δεν αρκεί από μόνο του για την οριστική αξιολόγηση της εγκατάστασης.

Για παράδειγμα, η παρουσία ασφαλειών τήξης δεν σημαίνει αυτομάτως ότι η εγκατάσταση είναι επικίνδυνη. Η καταλληλότητα του εξοπλισμού και η συνολική προστασία πρέπει να εξετάζονται από αδειούχο ηλεκτρολόγο.

2. Πότε χρειάζεται αντικατάσταση ο ηλεκτρολογικός πίνακας;

Η αντικατάσταση μπορεί να είναι απαραίτητη όταν διαπιστωθούν προβλήματα που δεν αντιμετωπίζονται με ασφαλή επισκευή ή περιορισμένη αναβάθμιση.

Φθορά και υπερθέρμανση

Αλλοιώσεις από θερμότητα, καμένες επαφές, παραμορφωμένα εξαρτήματα ή φθαρμένη μόνωση αποτελούν σοβαρές ενδείξεις προβλήματος.

Ακατάλληλες ή ανεπαρκείς προστασίες

Εάν οι προστατευτικές διατάξεις δεν είναι κατάλληλες για τα κυκλώματα και τις συνθήκες της εγκατάστασης, μπορεί να απαιτείται ανασχεδιασμός ή αντικατάσταση.

Σημαντικές αλλαγές στα ηλεκτρικά φορτία

Η εγκατάσταση αντλίας θερμότητας, φορτιστή ηλεκτρικού αυτοκινήτου ή άλλου εξοπλισμού μεγάλης ισχύος μπορεί να δημιουργήσει νέες απαιτήσεις.

Αυτό δεν σημαίνει ότι απαιτείται πάντα νέος πίνακας. Πρέπει πρώτα να εξεταστούν η διαθέσιμη παροχή, η καλωδίωση, οι προστασίες και η κατανομή των φορτίων.

Εκτεταμένες παλαιές τροποποιήσεις

Ένας πίνακας με πολλαπλές μη τεκμηριωμένες παρεμβάσεις μπορεί να είναι δύσκολο να ελεγχθεί, να συντηρηθεί ή να επεκταθεί με ασφάλεια.

Ακατάλληλο περίβλημα ή περιβαλλοντικές συνθήκες

Υγρασία, εισροή νερού, διάβρωση και ανεπαρκής μηχανική προστασία μπορούν να καταστήσουν απαραίτητη την αντικατάσταση του περιβλήματος ή ολόκληρου του πίνακα.

3. Επτά σημάδια κινδύνου που δεν πρέπει να αγνοούμε

1. Μυρωδιά καμένου

Μια ασυνήθιστη οσμή από τον ηλεκτρολογικό πίνακα μπορεί να σχετίζεται με υπερθέρμανση ή βλάβη.

2. Καπνός ή σπινθήρες

Αποτελούν ένδειξη άμεσου κινδύνου και απαιτούν επείγουσα αντιμετώπιση.

3. Αποχρωματισμός ή παραμόρφωση

Μαυρισμένα ή παραμορφωμένα εξαρτήματα μπορεί να υποδηλώνουν θερμική καταπόνηση.

4. Επαναλαμβανόμενη ενεργοποίηση προστασιών

Εάν ένας μικροαυτόματος διακόπτης ή ένα ρελέ διαρροής ενεργοποιείται συχνά, πρέπει να εντοπιστεί η πραγματική αιτία.

Η συνεχής επαναφορά χωρίς έλεγχο δεν αποτελεί λύση.

5. Ασυνήθιστοι ήχοι

Έντονο βουητό, τριξίματα ή ήχοι ηλεκτρικών εκκενώσεων απαιτούν διερεύνηση.

6. Ίχνη νερού ή υγρασίας

Η παρουσία υγρασίας στο εσωτερικό ή κοντά σε ηλεκτρολογικό εξοπλισμό είναι ιδιαίτερα ανησυχητική.

7. Εκτεθειμένα ηλεκτρικά μέρη

Σπασμένα καλύμματα, ανοιχτά σημεία πρόσβασης και εκτεθειμένοι αγωγοί μπορεί να δημιουργούν κίνδυνο ηλεκτροπληξίας.

Προσοχή: Εάν εμφανιστούν καπνός, σπινθήρες, έντονη οσμή καμένου ή εμφανής ηλεκτρική βλάβη, μην αγγίζετε τον πίνακα και μην επιχειρείτε να τον ανοίξετε. Απομακρυνθείτε από τον κίνδυνο και ζητήστε άμεσα επαγγελματική βοήθεια. Η απομόνωση της παροχής πρέπει να γίνεται μόνο όταν είναι ασφαλής.

4. Παλαιός πίνακας χωρίς ρελέ διαρροής: Τι πρέπει να γνωρίζουμε;

Ο διακόπτης διαφορικού ρεύματος, γνωστός ως ρελέ διαρροής ή RCD, αποτελεί σημαντικό στοιχείο της ηλεκτρικής προστασίας.

Ανιχνεύει τη διαφορά μεταξύ των ρευμάτων που διέρχονται από τους ενεργούς αγωγούς του κυκλώματος και μπορεί να διακόψει την τροφοδοσία όταν αυτή υπερβεί το προβλεπόμενο όριο.

Σε παλαιές εγκαταστάσεις μπορεί να απουσιάζει ή να μην υπάρχει κατάλληλη προστασία σε όλα τα απαιτούμενα κυκλώματα.

Η αναβάθμιση πρέπει να εξετάζεται σύμφωνα με τις εφαρμοστέες απαιτήσεις και την πραγματική κατάσταση της εγκατάστασης.

Η απλή τοποθέτηση ενός RCD δεν υποκαθιστά τον έλεγχο γείωσης, καλωδίωσης και υπόλοιπων προστατευτικών μέτρων.

Επίσης, το RCD δεν αντικαθιστά την προστασία από υπερένταση, εκτός εάν πρόκειται για κατάλληλη συνδυασμένη διάταξη, όπως RCBO.

5. Μπορεί να αναβαθμιστεί ο υπάρχων πίνακας χωρίς πλήρη αντικατάσταση;

Σε ορισμένες περιπτώσεις, ναι.

Εάν το περίβλημα, οι συνδέσεις και η συνολική διάταξη είναι κατάλληλα, ο ηλεκτρολόγος μπορεί να αξιολογήσει στοχευμένες παρεμβάσεις.

Αυτές ενδέχεται να περιλαμβάνουν:

• Αντικατάσταση φθαρμένων προστατευτικών διατάξεων.

• Προσθήκη κατάλληλων προστασιών, όπου είναι τεχνικά εφικτό.

• Βελτίωση της σήμανσης.

• Διόρθωση προβληματικών συνδέσεων.

• Αναδιοργάνωση κυκλωμάτων.

• Επικαιροποίηση της τεχνικής τεκμηρίωσης.

Η δυνατότητα αναβάθμισης εξαρτάται από τη συμβατότητα των εξαρτημάτων, τον διαθέσιμο χώρο, τις απαιτήσεις ασφάλειας και τα αποτελέσματα του ελέγχου.

6. Πώς γίνεται ο έλεγχος ενός παλαιού ηλεκτρολογικού πίνακα;

Ο επαγγελματικός έλεγχος περιλαμβάνει οπτική επιθεώρηση και τις κατάλληλες δοκιμές και μετρήσεις.

Ανάλογα με την εγκατάσταση, μπορεί να εξεταστούν:

Κατάσταση του πίνακα

Ελέγχονται το περίβλημα, τα καλύμματα, οι προστατευτικές διατάξεις και τυχόν ίχνη υπερθέρμανσης ή υγρασίας.

Γείωση και αγωγοί προστασίας

Εξετάζεται η αποτελεσματικότητα των προβλεπόμενων μέτρων προστασίας και πραγματοποιούνται οι κατάλληλες μετρήσεις.

Προστατευτικές διατάξεις

Ελέγχεται η καταλληλότητα και η λειτουργία των συσκευών προστασίας, συμπεριλαμβανομένων των RCD όπου υπάρχουν.

Μόνωση κυκλωμάτων

Οι προβλεπόμενες δοκιμές μπορούν να εντοπίσουν προβλήματα στη μόνωση των ηλεκτρικών κυκλωμάτων.

Συνέχεια αγωγών προστασίας

Ελέγχεται η ηλεκτρική συνέχεια των σχετικών αγωγών, όπου απαιτείται.

Τεκμηρίωση και σήμανση

Εξετάζεται κατά πόσο τα κυκλώματα είναι αναγνωρίσιμα και τα στοιχεία της εγκατάστασης επαρκώς τεκμηριωμένα.

Ο έλεγχος πρέπει να πραγματοποιείται από πρόσωπο με τα απαιτούμενα επαγγελματικά δικαιώματα, χρησιμοποιώντας κατάλληλο εξοπλισμό.

7. Κάθε πότε χρειάζεται έλεγχος και συντήρηση;

Δεν υπάρχει ένα ενιαίο χρονικό διάστημα που να ισχύει για όλες τις ηλεκτρικές εγκαταστάσεις.

Η συχνότητα των υποχρεωτικών επανελέγχων εξαρτάται από τη χρήση του κτιρίου, το ισχύον κανονιστικό πλαίσιο και τυχόν ειδικές συνθήκες.

Στην Ελλάδα, οι απαιτήσεις επανελέγχου και Υπεύθυνης Δήλωσης Εγκαταστάτη (ΥΔΕ) πρέπει να εξετάζονται σύμφωνα με τις εκάστοτε ισχύουσες διατάξεις.

Πέρα από τον υποχρεωτικό επανέλεγχο, πρόσθετη επιθεώρηση μπορεί να χρειαστεί μετά από:

• Εμφάνιση ηλεκτρικής βλάβης.

• Πλημμύρα ή εισροή νερού.

• Σοβαρή υπέρταση ή άλλο ηλεκτρικό συμβάν.

• Σημαντική επέκταση της εγκατάστασης.

• Προσθήκη εξοπλισμού υψηλής ισχύος.

• Ενδείξεις υπερθέρμανσης.

Ο ιδιοκτήτης μπορεί να παρατηρεί εξωτερικά την κατάσταση του πίνακα, χωρίς να αφαιρεί καλύμματα ή να αγγίζει εσωτερικά μέρη.

Η εσωτερική συντήρηση, οι μετρήσεις και οι επεμβάσεις αποτελούν εργασία αρμόδιου επαγγελματία.

8. Τι περιλαμβάνει η αντικατάσταση ηλεκτρολογικού πίνακα;

Η αντικατάσταση δεν είναι απλώς η αλλαγή ενός πλαστικού ή μεταλλικού κουτιού.

Συνήθως περιλαμβάνει τα εξής στάδια:

Αξιολόγηση εγκατάστασης: Καταγραφή κυκλωμάτων, φορτίων, υφιστάμενων προστασιών και διαθέσιμης παροχής.

Σχεδιασμός: Επιλογή κατάλληλου περιβλήματος, προστατευτικών διατάξεων και διάταξης κυκλωμάτων.

Ασφαλής απομόνωση: Οι εργασίες πραγματοποιούνται με τις προβλεπόμενες διαδικασίες ηλεκτρικής ασφάλειας.

Εγκατάσταση εξοπλισμού: Τοποθέτηση και σύνδεση των προβλεπόμενων στοιχείων από αρμόδιο ηλεκτρολόγο.

Σήμανση: Αναγνώριση των κυκλωμάτων και των σχετικών διακοπτών.

Έλεγχος και δοκιμές: Πραγματοποίηση των απαιτούμενων επαληθεύσεων πριν από την κανονική λειτουργία.

Τεκμηρίωση: Παράδοση των απαραίτητων στοιχείων και έκδοση ή επικαιροποίηση των προβλεπόμενων εγγράφων, όπου απαιτείται.

9. Πόσο κοστίζει η αλλαγή ηλεκτρολογικού πίνακα;

Το κόστος διαφέρει σημαντικά από εγκατάσταση σε εγκατάσταση.

Δεν υπάρχει μία αξιόπιστη ενιαία τιμή που να καλύπτει κάθε κατοικία.

Οι βασικοί παράγοντες είναι:

Ένας απλός πίνακας με λίγα κυκλώματα μπορεί να έχει πολύ διαφορετικό κόστος από έναν μεγάλο τριφασικό πίνακα με πολλαπλές ανεξάρτητες προστασίες.

Για ουσιαστική σύγκριση προσφορών, πρέπει να αναφέρονται αναλυτικά:

• Τα υλικά και τα τεχνικά χαρακτηριστικά τους.

• Ο αριθμός των κυκλωμάτων.

• Οι προστατευτικές διατάξεις.

• Η εργασία εγκατάστασης.

• Οι απαιτούμενοι έλεγχοι.

• Η τεκμηρίωση που θα παραδοθεί.

• Τυχόν πρόσθετες εργασίες.

Η χαμηλότερη προσφορά δεν είναι απαραίτητα η καταλληλότερη όταν δεν περιλαμβάνει το ίδιο τεχνικό αντικείμενο.

10. Πρέπει να αλλάξουμε ολόκληρη την καλωδίωση του σπιτιού;

Όχι απαραίτητα.

Η αντικατάσταση του ηλεκτρολογικού πίνακα και η αντικατάσταση της καλωδίωσης είναι διαφορετικές εργασίες.

Εάν οι υφιστάμενοι αγωγοί, τα κυκλώματα και τα προστατευτικά μέτρα είναι κατάλληλα, ενδέχεται να μη χρειάζεται γενική αντικατάσταση.

Αντίθετα, εάν εντοπιστούν προβλήματα μόνωσης, ανεπαρκείς αγωγοί προστασίας, ακατάλληλες διατομές ή σοβαρές φθορές, μπορεί να απαιτούνται πρόσθετες παρεμβάσεις.

Η απόφαση πρέπει να βασίζεται σε τεχνικό έλεγχο και όχι μόνο στην ηλικία της κατοικίας.

11. Συχνές ερωτήσεις

Πόσα χρόνια διαρκεί ένας ηλεκτρολογικός πίνακας;

Δεν υπάρχει συγκεκριμένη διάρκεια ζωής που να ισχύει για όλους τους πίνακες. Η κατάσταση, οι συνθήκες λειτουργίας, η ποιότητα εγκατάστασης και η συντήρηση επηρεάζουν την καταλληλότητά του.

Είναι επικίνδυνος ένας πίνακας με παλιές ασφάλειες;

Όχι απαραίτητα μόνο λόγω του τύπου των ασφαλειών. Χρειάζεται έλεγχος της συνολικής εγκατάστασης και των προστατευτικών μέτρων.

Μπορώ να αλλάξω μόνο το ρελέ διαρροής;

Εφόσον το επιτρέπει η τεχνική κατάσταση και ο σχεδιασμός της εγκατάστασης, μπορεί να είναι εφικτή μια στοχευμένη αντικατάσταση. Απαιτείται αξιολόγηση από ηλεκτρολόγο.

Χρειάζεται νέος πίνακας για αντλία θερμότητας;

Όχι πάντα. Εξαρτάται από τις ηλεκτρικές απαιτήσεις της αντλίας, την υπάρχουσα παροχή και τη δυνατότητα ασφαλούς σύνδεσης.

Χρειάζεται ΥΔΕ μετά την αλλαγή πίνακα;

Η ανάγκη έκδοσης ή επικαιροποίησης ΥΔΕ εξαρτάται από το είδος των εργασιών και τις ισχύουσες κανονιστικές απαιτήσεις. Ο αρμόδιος ηλεκτρολόγος πρέπει να αξιολογήσει τις υποχρεώσεις για τη συγκεκριμένη εγκατάσταση.

Μπορώ να αντικαταστήσω μόνος μου τον ηλεκτρολογικό πίνακα;

Η αντικατάσταση απαιτεί εξειδικευμένες ηλεκτρολογικές εργασίες, ελέγχους και κατάλληλη επαγγελματική αρμοδιότητα. Δεν αποτελεί εργασία για μη εξειδικευμένα άτομα.

Συμπέρασμα

Ένας παλαιός ηλεκτρολογικός πίνακας δεν χρειάζεται υποχρεωτικά αντικατάσταση μόνο και μόνο επειδή έχει πολλά χρόνια λειτουργίας.

Η ανάγκη αλλαγής προκύπτει από την πραγματική τεχνική κατάσταση, τις απαιτήσεις ασφάλειας, την επάρκεια των προστασιών και τις ανάγκες της εγκατάστασης.

Ο επαγγελματικός έλεγχος είναι το πρώτο βήμα για να αποφασιστεί εάν αρκεί μια στοχευμένη αναβάθμιση ή απαιτείται πλήρης αντικατάσταση.

Thermosphere.gr — Τεχνική ενημέρωση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημείωση: Το άρθρο έχει ενημερωτικό χαρακτήρα και δεν αντικαθιστά τον έλεγχο ή τη μελέτη από αδειούχο ηλεκτρολόγο.

Τεχνικές πηγές

• ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

• IEC 60364-6 — Verification of low-voltage electrical installations.

• IEC 61439-3 — Distribution boards intended to be operated by ordinary persons.

• IEC 61008-1 — Residual current operated circuit-breakers without integral overcurrent protection.

• IEC 61009-1 — Residual current operated circuit-breakers with integral overcurrent protection.

• ΔΕΔΔΗΕ — Επίσημη ενημέρωση για την Υπεύθυνη Δήλωση Εγκαταστάτη και τις διαδικασίες ηλεκτρικών εγκαταστάσεων.
