Ο ηλεκτρολογικός πίνακας αποτελεί το κεντρικό σημείο διανομής της ηλεκτρικής ενέργειας σε μια κατοικία. Μέσω αυτού τροφοδοτούνται τα επιμέρους κυκλώματα, ενώ οι κατάλληλες προστατευτικές διατάξεις συμβάλλουν στην προστασία της εγκατάστασης και των χρηστών.

Ένας σωστά οργανωμένος ηλεκτρολογικός πίνακας δεν χαρακτηρίζεται μόνο από τακτοποιημένα καλώδια και ευθυγραμμισμένους διακόπτες.

Η ουσιαστική οργάνωση αφορά:

• Τον κατάλληλο διαχωρισμό των ηλεκτρικών κυκλωμάτων.

• Την επιλογή των σωστών προστατευτικών διατάξεων.

• Την κατανομή των ηλεκτρικών φορτίων.

• Τη σαφή αναγνώριση κάθε γραμμής.

• Τη δυνατότητα ασφαλούς ελέγχου και συντήρησης.

• Την επάρκεια του πίνακα για τις σημερινές και μελλοντικές ανάγκες.

Στον οδηγό αυτό εξετάζουμε τις βασικές αρχές οργάνωσης ενός οικιακού ηλεκτρολογικού πίνακα και εξηγούμε γιατί η σωστή διάταξη των κυκλωμάτων είναι σημαντική για την ασφάλεια και τη λειτουργικότητα της εγκατάστασης.

1. Τι σημαίνει σωστή οργάνωση ηλεκτρολογικού πίνακα;

Η σωστή οργάνωση προϋποθέτει ότι κάθε κύκλωμα έχει συγκεκριμένο προορισμό και προστατεύεται από κατάλληλα επιλεγμένο εξοπλισμό.

Για παράδειγμα, μια κατοικία μπορεί να διαθέτει διαφορετικά κυκλώματα για:

• Φωτισμό.

• Ρευματοδότες γενικής χρήσης.

• Ηλεκτρική κουζίνα.

• Ηλεκτρικό θερμοσίφωνα.

• Πλυντήριο.

• Αντλία θερμότητας.

• Εξωτερικές εγκαταστάσεις.

• Φορτιστή ηλεκτρικού αυτοκινήτου.

Δεν απαιτείται κάθε ηλεκτρική συσκευή να έχει υποχρεωτικά δική της γραμμή.

Η ανάγκη ανεξάρτητου κυκλώματος εξαρτάται από το φορτίο, τις οδηγίες του κατασκευαστή, τη χρήση και τις απαιτήσεις της εγκατάστασης.

Ο διαχωρισμός πρέπει να βασίζεται σε ηλεκτρολογικό σχεδιασμό και όχι σε αυθαίρετους κανόνες.

2. Τι είναι ηλεκτρική γραμμή και τι ηλεκτρικό κύκλωμα;

Στην καθημερινή χρήση οι όροι «γραμμή» και «κύκλωμα» συχνά χρησιμοποιούνται με παρόμοια σημασία.

Στην πράξη, μια γραμμή αναφέρεται συνήθως στην καλωδιακή διαδρομή που τροφοδοτεί συγκεκριμένα φορτία ή σημεία κατανάλωσης.

Το ηλεκτρικό κύκλωμα περιλαμβάνει τους αγωγούς και τα στοιχεία που σχετίζονται με τη συγκεκριμένη ηλεκτρική τροφοδότηση.

Για παράδειγμα:

Πίνακας → Προστατευτική διάταξη → Καλωδίωση → Φωτιστικά

Αυτό αποτελεί μια απλουστευμένη αναπαράσταση κυκλώματος φωτισμού.

Στην πραγματική εγκατάσταση πρέπει να λαμβάνονται υπόψη και οι απαιτούμενοι αγωγοί προστασίας, η μέθοδος εγκατάστασης, η γείωση και τα κατάλληλα μέτρα προστασίας.

3. Γιατί διαχωρίζουμε τα κυκλώματα;

Ο διαχωρισμός των κυκλωμάτων εξυπηρετεί περισσότερους από έναν σκοπούς.

Περιορισμός της έκτασης μιας διακοπής

Εάν παρουσιαστεί πρόβλημα σε ένα κύκλωμα, η κατάλληλη οργάνωση μπορεί να περιορίσει την επίδραση σε άλλα τμήματα της εγκατάστασης.

Ευκολότερος εντοπισμός βλαβών

Όταν οι γραμμές είναι σαφώς αναγνωρισμένες, ο ηλεκτρολόγος μπορεί να εντοπίσει αποτελεσματικότερα το τμήμα που χρειάζεται έλεγχο.

Καταλληλότερη προστασία

Διαφορετικά κυκλώματα ενδέχεται να έχουν διαφορετικά ηλεκτρικά χαρακτηριστικά και απαιτήσεις προστασίας.

Δυνατότητα μελλοντικών επεκτάσεων

Ένας καλά σχεδιασμένος πίνακας μπορεί να διευκολύνει μελλοντικές αλλαγές, εφόσον υπάρχει επαρκής τεχνική δυνατότητα.

Ο υπερβολικός διαχωρισμός χωρίς τεχνικό λόγο, ωστόσο, δεν σημαίνει απαραίτητα καλύτερη εγκατάσταση.

4. Πώς οργανώνονται τα κυκλώματα φωτισμού;

Τα κυκλώματα φωτισμού σχεδιάζονται με βάση τη διάταξη της κατοικίας, τα φορτία και τις απαιτήσεις λειτουργίας.

Σε ορισμένες εγκαταστάσεις μπορεί να είναι χρήσιμο να υπάρχουν περισσότερα από ένα κυκλώματα φωτισμού.

Για παράδειγμα:

• Φωτισμός κύριων χώρων.

• Φωτισμός υπνοδωματίων.

• Φωτισμός εξωτερικών χώρων.

Ο διαχωρισμός μπορεί να περιορίσει την πιθανότητα να μείνει ολόκληρη η κατοικία χωρίς φωτισμό λόγω ενός μόνο σφάλματος.

Δεν υπάρχει όμως ένας καθολικός αριθμός κυκλωμάτων φωτισμού που να ισχύει για κάθε κατοικία.

Η τελική επιλογή εξαρτάται από τη μελέτη και τις εφαρμοστέες απαιτήσεις.

5. Πώς οργανώνονται τα κυκλώματα πριζών;

Οι ρευματοδότες γενικής χρήσης μπορεί να εξυπηρετούν διαφορετικούς χώρους και συσκευές.

Ο ηλεκτρολογικός σχεδιασμός εξετάζει:

• Τον αριθμό και τη θέση των ρευματοδοτών.

• Τα αναμενόμενα φορτία.

• Την πιθανότητα ταυτόχρονης λειτουργίας συσκευών.

• Τη διατομή και τη μέθοδο εγκατάστασης των αγωγών.

• Την κατάλληλη προστασία από υπερένταση.

• Τις απαιτήσεις πρόσθετης προστασίας με RCD.

Για παράδειγμα, οι ρευματοδότες μιας κουζίνας μπορεί να εξυπηρετούν περισσότερα και ισχυρότερα φορτία από εκείνους ενός υπνοδωματίου.

Αυτό πρέπει να λαμβάνεται υπόψη κατά τον σχεδιασμό.

6. Ποιες συσκευές μπορεί να χρειάζονται ανεξάρτητη γραμμή;

Ορισμένες συσκευές έχουν αυξημένες ηλεκτρικές απαιτήσεις ή συγκεκριμένες οδηγίες σύνδεσης.

Παραδείγματα:

Ηλεκτρική κουζίνα

Ανάλογα με την ισχύ και τον τύπο της συσκευής, μπορεί να απαιτείται ειδικά σχεδιασμένο κύκλωμα.

Ηλεκτρικός θερμοσίφωνας

Η τροφοδότησή του πρέπει να ανταποκρίνεται στα ηλεκτρικά χαρακτηριστικά της συσκευής και στις απαιτήσεις προστασίας και απομόνωσης.

Αντλία θερμότητας

Η απαιτούμενη γραμμή εξαρτάται από την ηλεκτρική ισχύ, το μέγιστο ρεύμα, τα βοηθητικά ηλεκτρικά στοιχεία και τις οδηγίες του κατασκευαστή.

Φορτιστής ηλεκτρικού αυτοκινήτου

Η εγκατάσταση φορτιστή απαιτεί κατάλληλο σχεδιασμό του κυκλώματος, της προστασίας και της διαθέσιμης ηλεκτρικής ισχύος.

Η ανάγκη ανεξάρτητου κυκλώματος δεν καθορίζεται μόνο από την ονομασία της συσκευής, αλλά από τις πραγματικές τεχνικές προδιαγραφές.

7. Πώς γίνεται η κατανομή φορτίων σε μονοφασικό πίνακα;

Σε μια μονοφασική εγκατάσταση, τα επιμέρους κυκλώματα τροφοδοτούνται από την ίδια φάση.

Η συνολική ηλεκτρική ζήτηση πρέπει να παραμένει εντός των επιτρεπόμενων ορίων της παροχής και της εγκατάστασης.

Για παράδειγμα, μια κατοικία μπορεί να διαθέτει:

• Ηλεκτρικό φούρνο.

• Θερμοσίφωνα.

• Πλυντήριο.

• Αντλία θερμότητας.

Εάν λειτουργήσουν ταυτόχρονα, η συνολική ζήτηση μπορεί να είναι σημαντική.

Ο σχεδιασμός πρέπει να λαμβάνει υπόψη την πιθανή ταυτόχρονη λειτουργία, την πραγματική ηλεκτρική ισχύ και τα χαρακτηριστικά της παροχής.

Η ύπαρξη πολλών ανεξάρτητων ασφαλειών δεν αυξάνει από μόνη της τη διαθέσιμη ισχύ της κατοικίας.

8. Πώς γίνεται η κατανομή φορτίων σε τριφασικό πίνακα;

Σε έναν τριφασικό πίνακα υπάρχουν τρεις φάσεις.

Τα μονοφασικά φορτία μπορούν να κατανεμηθούν μεταξύ των φάσεων, σύμφωνα με τη μελέτη.

Ο στόχος είναι να αποφεύγεται η υπερβολική φόρτιση μιας φάσης και να επιτυγχάνεται κατάλληλη κατανομή της ηλεκτρικής ζήτησης.

Ενδεικτικό παράδειγμα

Ο πίνακας αυτός είναι αποκλειστικά ενδεικτικός και δεν αποτελεί πρόταση πραγματικής συνδεσμολογίας.

Η σωστή κατανομή απαιτεί υπολογισμό των φορτίων και έλεγχο της μέγιστης επιτρεπόμενης έντασης ανά φάση.

Είναι σημαντικό να θυμόμαστε ότι μια τριφασική παροχή δεν επιτρέπει απεριόριστη κατανάλωση από μία μόνο φάση.

9. Πώς επιλέγονται οι ασφάλειες των κυκλωμάτων;

Η επιλογή των προστατευτικών διατάξεων δεν πρέπει να γίνεται αυθαίρετα.

Ο ηλεκτρολόγος λαμβάνει υπόψη:

• Το ρεύμα σχεδιασμού του κυκλώματος.

• Τη διατομή και τον τύπο των αγωγών.

• Τη μέθοδο εγκατάστασης.

• Τις συνθήκες θερμοκρασίας.

• Την ικανότητα διακοπής της προστατευτικής διάταξης.

• Τα χαρακτηριστικά των ηλεκτρικών φορτίων.

• Τις απαιτήσεις προστασίας από υπερφόρτιση και βραχυκύκλωμα.

Η τοποθέτηση ασφάλειας μεγαλύτερης ονομαστικής έντασης δεν αποτελεί λύση όταν ένα κύκλωμα παρουσιάζει επαναλαμβανόμενες διακοπές.

Μια ακατάλληλη προστατευτική διάταξη μπορεί να επιτρέψει επικίνδυνη υπερθέρμανση των αγωγών.

10. Πώς οργανώνεται η προστασία με ρελέ διαρροής;

Οι διακόπτες διαφορικού ρεύματος, γνωστοί ως RCD ή ρελέ διαρροής, αποτελούν σημαντικό μέρος της ηλεκτρικής προστασίας.

Η οργάνωση των κυκλωμάτων πρέπει να εξετάζει:

• Ποια κυκλώματα απαιτούν προστασία RCD.

• Τον κατάλληλο τύπο RCD.

• Το ονομαστικό διαφορικό ρεύμα λειτουργίας.

• Τη συμβατότητα με τα συνδεδεμένα φορτία.

• Την αποφυγή ανεπιθύμητων διακοπών.

• Τον κατάλληλο διαχωρισμό των κυκλωμάτων.

Σε ορισμένες εγκαταστάσεις χρησιμοποιούνται περισσότερα από ένα RCD ή συνδυασμένες διατάξεις RCBO.

Αυτό μπορεί να βελτιώσει την επιλεκτικότητα της λειτουργίας και να περιορίσει την έκταση ορισμένων διακοπών, εφόσον η διάταξη έχει σχεδιαστεί κατάλληλα.

Η ύπαρξη πολλών RCD δεν εγγυάται από μόνη της πλήρη επιλεκτικότητα.

Η επιλογή πρέπει να βασίζεται στα χαρακτηριστικά των συσκευών και στον συνολικό σχεδιασμό προστασίας.

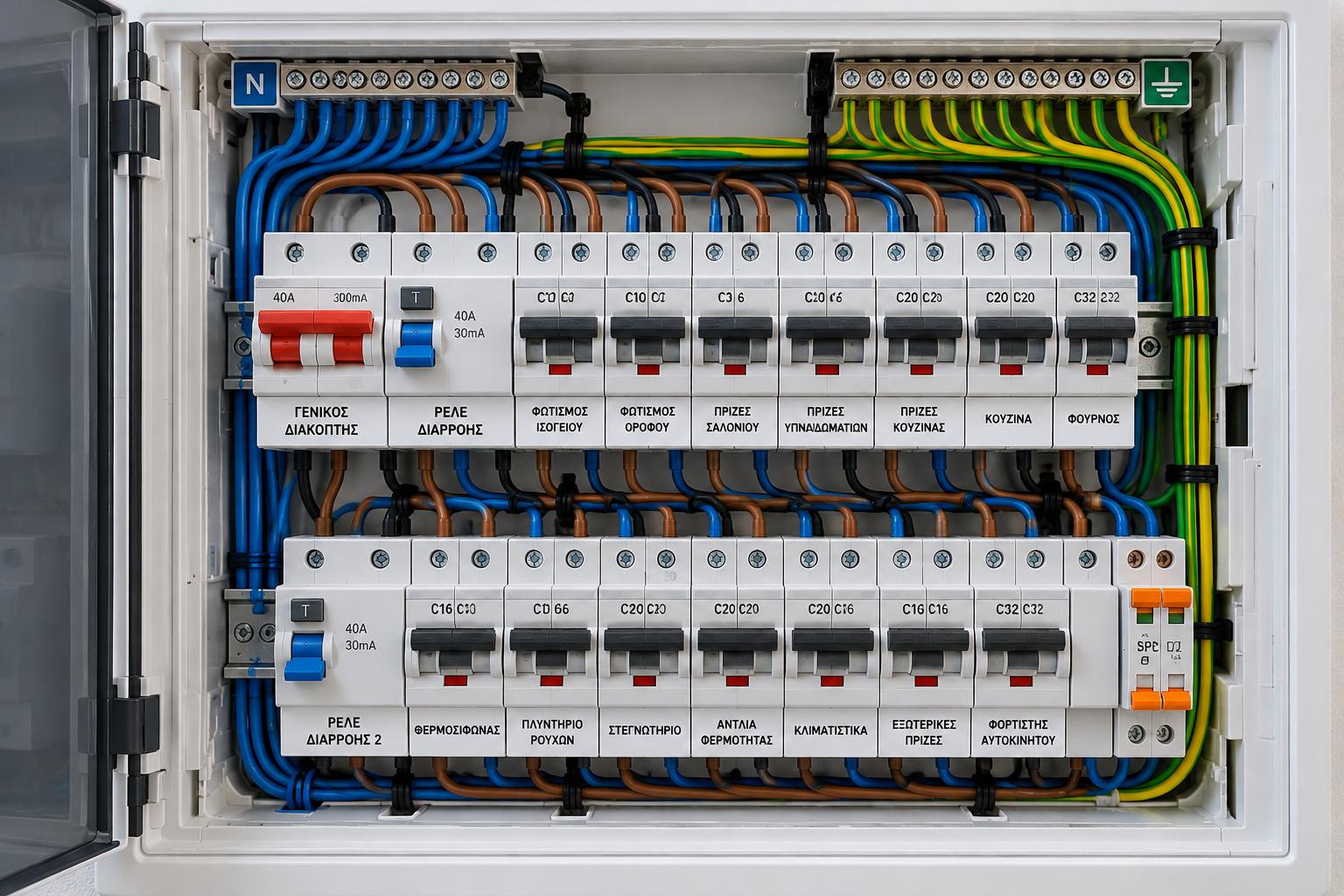

11. Γιατί είναι σημαντική η σωστή σήμανση του πίνακα;

Η σήμανση επιτρέπει την αναγνώριση του κυκλώματος που ελέγχει κάθε διακόπτης.

Χωρίς κατάλληλη σήμανση, ακόμη και ένας σύγχρονος πίνακας μπορεί να δημιουργεί δυσκολίες κατά τον έλεγχο ή τη συντήρηση.

Μια σαφής σήμανση μπορεί να περιλαμβάνει:

Οι παραπάνω ονομασίες είναι παραδείγματα.

Η πραγματική σήμανση πρέπει να αντιστοιχεί ακριβώς στα κυκλώματα της συγκεκριμένης εγκατάστασης.

Δεν πρέπει να βασίζεται σε υποθέσεις.

12. Πρέπει να υπάρχει ηλεκτρολογικό σχέδιο;

Η τεχνική τεκμηρίωση αποτελεί σημαντικό μέρος μιας οργανωμένης ηλεκτρικής εγκατάστασης.

Ανάλογα με τις απαιτήσεις, μπορεί να περιλαμβάνει:

• Μονογραμμικό διάγραμμα.

• Πίνακα κυκλωμάτων.

• Στοιχεία προστατευτικών διατάξεων.

• Χαρακτηριστικά παροχής.

• Αποτελέσματα ελέγχων και μετρήσεων.

• Σχετικά έγγραφα της εγκατάστασης.

Το μονογραμμικό διάγραμμα αποτυπώνει με απλουστευμένο τρόπο τη δομή της ηλεκτρικής διανομής.

Είναι ιδιαίτερα χρήσιμο σε μεγαλύτερες εγκαταστάσεις ή σε πίνακες με πολλά κυκλώματα.

13. Πόσος ελεύθερος χώρος πρέπει να υπάρχει στον πίνακα;

Κατά τον σχεδιασμό μπορεί να προβλέπεται κατάλληλος χώρος για μελλοντικές ανάγκες.

Ωστόσο, δεν υπάρχει ένα καθολικό ποσοστό ελεύθερων θέσεων που να αποτελεί γενική απαίτηση για κάθε οικιακό πίνακα.

Η επιλογή του μεγέθους εξαρτάται από:

• Τον αριθμό των κυκλωμάτων.

• Τις διαστάσεις των συσκευών.

• Τις οδηγίες του κατασκευαστή.

• Τις θερμικές συνθήκες.

• Τις ανάγκες καλωδίωσης.

• Τις προβλεπόμενες επεκτάσεις.

Ένας υπερπλήρης πίνακας μπορεί να δυσκολεύει την ασφαλή εγκατάσταση και τη συντήρηση.

Από την άλλη πλευρά, ένας υπερβολικά μεγάλος πίνακας χωρίς πραγματική ανάγκη μπορεί να αυξήσει το κόστος.

14. Ποια είναι τα συνηθέστερα λάθη στην οργάνωση;

Απουσία σήμανσης

Οι διακόπτες δεν αντιστοιχούν σε σαφώς αναγνωρισμένα κυκλώματα.

Υπερβολική συγκέντρωση φορτίων

Πολλές ισχυρές συσκευές εξυπηρετούνται από ακατάλληλα σχεδιασμένα κυκλώματα.

Ακατάλληλες προστατευτικές διατάξεις

Οι ασφάλειες ή τα RCD δεν ανταποκρίνονται στα χαρακτηριστικά της εγκατάστασης.

Ελλιπής τεκμηρίωση

Δεν υπάρχουν ενημερωμένα στοιχεία για τις αλλαγές που έχουν πραγματοποιηθεί.

Ανεπαρκής χώρος

Ο πίνακας δεν διαθέτει κατάλληλο χώρο για τον απαιτούμενο εξοπλισμό και την καλωδίωση.

Πρόχειρες τροποποιήσεις

Προστίθενται νέα κυκλώματα χωρίς ολοκληρωμένη αξιολόγηση της εγκατάστασης.

Ακατάλληλη κατανομή φάσεων

Σε τριφασικές εγκαταστάσεις, η άνιση κατανομή φορτίων μπορεί να δημιουργεί προβλήματα λειτουργίας.

15. Πότε χρειάζεται αναδιοργάνωση ενός ηλεκτρολογικού πίνακα;

Η αναδιοργάνωση μπορεί να εξεταστεί όταν:

• Προστίθενται νέα ηλεκτρικά φορτία.

• Ανακαινίζεται η κατοικία.

• Εγκαθίσταται αντλία θερμότητας.

• Προστίθεται φορτιστής ηλεκτρικού αυτοκινήτου.

• Υπάρχουν επαναλαμβανόμενες ηλεκτρικές βλάβες.

• Η σήμανση είναι ανεπαρκής.

• Ο πίνακας έχει υποστεί πολλές παρεμβάσεις.

• Ο επαγγελματικός έλεγχος εντοπίζει ελλείψεις.

Η αναδιοργάνωση μπορεί να περιλαμβάνει περιορισμένες βελτιώσεις ή εκτενέστερες εργασίες.

Δεν απαιτείται υποχρεωτικά πλήρης αντικατάσταση του πίνακα σε κάθε περίπτωση.

16. Συχνές ερωτήσεις

Πρέπει κάθε δωμάτιο να έχει ξεχωριστή ασφάλεια;

Όχι απαραίτητα. Ο διαχωρισμός των κυκλωμάτων καθορίζεται από τον σχεδιασμό, τα φορτία και τις εφαρμοστέες απαιτήσεις.

Μπορούν φωτισμός και πρίζες να βρίσκονται στο ίδιο κύκλωμα;

Η καταλληλότητα εξαρτάται από τον σχεδιασμό και τους ισχύοντες κανόνες. Ο διαχωρισμός μπορεί να προσφέρει λειτουργικά πλεονεκτήματα, αλλά δεν πρέπει να εφαρμόζεται αυθαίρετα.

Χρειάζεται ξεχωριστή ασφάλεια για την αντλία θερμότητας;

Οι απαιτήσεις καθορίζονται από τα ηλεκτρικά χαρακτηριστικά της συγκεκριμένης μονάδας, τις οδηγίες του κατασκευαστή και τον σχεδιασμό της εγκατάστασης.

Είναι καλύτερο να υπάρχουν πολλά ρελέ διαρροής;

Σε ορισμένες περιπτώσεις, ο κατάλληλος διαχωρισμός προστασίας μπορεί να περιορίσει τις ανεπιθύμητες διακοπές. Η επιλογή όμως πρέπει να βασίζεται σε τεχνική μελέτη.

Μπορώ να βάλω μόνος μου ετικέτες στις ασφάλειες;

Μπορείτε να διατηρείτε την υπάρχουσα εξωτερική σήμανση καθαρή και ευανάγνωστη. Η αναγνώριση άγνωστων κυκλωμάτων πρέπει να γίνεται από ηλεκτρολόγο και όχι με επικίνδυνες δοκιμές ή άνοιγμα του πίνακα.

Πρέπει να αλλάξει ο πίνακας όταν προσθέτουμε νέα γραμμή;

Όχι πάντα. Πρέπει να εξεταστούν ο διαθέσιμος χώρος, η συμβατότητα εξοπλισμού, η παροχή και οι απαιτήσεις προστασίας.

Συμπέρασμα

Η σωστή οργάνωση ενός ηλεκτρολογικού πίνακα δεν περιορίζεται στην εμφάνιση και την τακτοποίηση των καλωδίων.

Περιλαμβάνει τον κατάλληλο διαχωρισμό των κυκλωμάτων, τη σωστή επιλογή προστατευτικών διατάξεων, την κατανομή φορτίων, τη σαφή σήμανση και την τεχνική τεκμηρίωση.

Ένας καλά σχεδιασμένος πίνακας διευκολύνει τη λειτουργία, τον έλεγχο και τη μελλοντική συντήρηση της ηλεκτρικής εγκατάστασης.

Κάθε ουσιαστική τροποποίηση πρέπει να αξιολογείται και να πραγματοποιείται από αρμόδιο ηλεκτρολόγο, σύμφωνα με τις ισχύουσες απαιτήσεις.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημείωση: Το άρθρο παρέχει γενικές τεχνικές πληροφορίες και δεν αποτελεί οδηγό ηλεκτρολογικής συνδεσμολογίας ή υποκατάστατο επαγγελματικής μελέτης και ελέγχου.

Τεχνικές πηγές

• ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

• IEC 60364-4-43 — Protection against overcurrent.

• IEC 60364-5-52 — Selection and erection of wiring systems.

• IEC 60364-5-53 — Devices for protection, isolation, switching, control and monitoring.

• IEC 60364-6 — Verification of electrical installations.

• IEC 61439-3 — Distribution boards intended to be operated by ordinary persons.

• IEC 61008-1 — Residual current operated circuit-breakers without integral overcurrent protection.

• IEC 61009-1 — Residual current operated circuit-breakers with integral overcurrent protection.
