Ονομαστική και πραγματική ισχύς αντλίας θερμότητας: Τι αλλάζει στους −7°C και στους 55°C νερού

Η ονομαστική ισχύς αποτελεί ένα από τα πρώτα χαρακτηριστικά που εξετάζει κάποιος όταν επιλέγει αντλία θερμότητας. Στους καταλόγους συναντάμε μοντέλα 6, 8, 10, 12 ή 16 kW, δημιουργώντας συχνά την εντύπωση ότι αυτή είναι η θερμική ισχύς που παρέχουν σε οποιεσδήποτε συνθήκες.

Στην πραγματικότητα, η διαθέσιμη θερμική ισχύς μιας αντλίας θερμότητας εξαρτάται από τις συνθήκες λειτουργίας και τον σχεδιασμό της συγκεκριμένης μονάδας.

Μια αντλία θερμότητας μπορεί να εμφανίζει διαφορετική απόδοση όταν λειτουργεί με εξωτερική θερμοκρασία +7°C και νερό 35°C σε σύγκριση με λειτουργία στους −7°C και νερό 55°C.

Αυτό έχει ιδιαίτερη σημασία σε κατοικίες με σώματα καλοριφέρ, σε ψυχρές περιοχές και σε εγκαταστάσεις όπου η θερμοκρασία προσαγωγής πρέπει να παραμένει σχετικά υψηλή.

Στον οδηγό του Thermosphere.gr εξηγούμε τι σημαίνουν οι συνθήκες A7/W35, A−7/W35 και A−7/W55, πώς ερμηνεύουμε τα τεχνικά δεδομένα και πώς αποφεύγουμε λανθασμένες επιλογές ισχύος.

1. Τι σημαίνει ονομαστική ισχύς αντλίας θερμότητας;

Η ονομαστική θερμική ισχύς είναι μια τιμή που δηλώνεται από τον κατασκευαστή για συγκεκριμένες συνθήκες δοκιμής ή λειτουργίας.

Για παράδειγμα, μια μονάδα που παρουσιάζεται εμπορικά ως «10 kW» μπορεί να έχει τιμή θερμικής απόδοσης κοντά στα 10 kW σε μία καθορισμένη συνθήκη αναφοράς.

Αυτό δεν σημαίνει ότι η μονάδα αποδίδει σταθερά 10 kW σε κάθε εξωτερική θερμοκρασία και σε κάθε θερμοκρασία νερού.

Επιπλέον, η εμπορική ονομασία ενός μοντέλου δεν ταυτίζεται υποχρεωτικά με μία συγκεκριμένη πιστοποιημένη τιμή ισχύος.

Για αξιόπιστη σύγκριση πρέπει να ελέγχονται οι πίνακες τεχνικών χαρακτηριστικών του κατασκευαστή.

2. Ποια είναι η διαφορά μεταξύ θερμικής και ηλεκτρικής ισχύος;

Η θερμική ισχύς εκφράζει τη θερμότητα που παρέχεται στο σύστημα θέρμανσης ανά μονάδα χρόνου.

Η ηλεκτρική ισχύς εκφράζει την ηλεκτρική ενέργεια που καταναλώνει η μονάδα ανά μονάδα χρόνου.

Ο συντελεστής απόδοσης COP συνδέει τα δύο μεγέθη:

COP = Παρεχόμενη θερμική ισχύς / Καταναλισκόμενη ηλεκτρική ισχύς

Για παράδειγμα, εάν μια αντλία θερμότητας παρέχει 9 kW θερμικής ισχύος και καταναλώνει 3 kW ηλεκτρικής ισχύος, τότε:

COP = 9 / 3 = 3

Οι τιμές αυτές αφορούν το συγκεκριμένο σημείο λειτουργίας.

Ο COP δεν είναι σταθερός σε όλες τις θερμοκρασίες και δεν πρέπει να συγχέεται με τον εποχικό συντελεστή SCOP.

3. Τι σημαίνει A7/W35;

Η ένδειξη A7/W35 χρησιμοποιείται για να περιγράψει μια συγκεκριμένη συνθήκη λειτουργίας αντλίας θερμότητας αέρα-νερού.

• A7: Θερμοκρασία εξωτερικού αέρα +7°C.

• W35: Θερμοκρασία νερού εξόδου 35°C.

Επομένως, το A7/W35 αναφέρεται σε λειτουργία με εξωτερικό αέρα 7°C και νερό εξόδου 35°C.

Η συνθήκη αυτή χρησιμοποιείται συχνά σε τεχνικά στοιχεία για συστήματα χαμηλών θερμοκρασιών, όπως η ενδοδαπέδια θέρμανση.

Ωστόσο, η ακριβής μέθοδος δοκιμής, η διαφορά θερμοκρασίας νερού και οι υπόλοιπες παράμετροι πρέπει να ελέγχονται στο αντίστοιχο πρότυπο και στα τεχνικά δεδομένα του κατασκευαστή.

4. Τι σημαίνει A−7/W35;

Η ένδειξη A−7/W35 σημαίνει:

• Εξωτερική θερμοκρασία αέρα −7°C.

• Θερμοκρασία νερού εξόδου 35°C.

Πρόκειται για πιο απαιτητική εξωτερική συνθήκη από το A7/W35.

Σε αρκετές αντλίες θερμότητας, η μείωση της εξωτερικής θερμοκρασίας επηρεάζει τη διαθέσιμη θερμική ισχύ και την αποδοτικότητα.

Η μεταβολή όμως δεν είναι ίδια σε όλα τα μοντέλα.

Ορισμένες μονάδες διαθέτουν τεχνολογίες ελέγχου και συμπιεστές που επιτρέπουν τη διατήρηση υψηλής θερμικής ισχύος σε χαμηλές εξωτερικές θερμοκρασίες.

Για τον λόγο αυτό, δεν πρέπει να εφαρμόζουμε ένα γενικό ποσοστό μείωσης ισχύος σε όλες τις αντλίες θερμότητας.

5. Τι σημαίνει A−7/W55;

Η ένδειξη A−7/W55 περιγράφει λειτουργία με:

• Εξωτερική θερμοκρασία −7°C.

• Θερμοκρασία νερού εξόδου 55°C.

Αυτή η συνθήκη είναι ιδιαίτερα σημαντική για εγκαταστάσεις που χρειάζονται υψηλότερη θερμοκρασία νερού, όπως ορισμένα υφιστάμενα συστήματα θερμαντικών σωμάτων.

Η παραγωγή νερού 55°C σε χαμηλή εξωτερική θερμοκρασία απαιτεί συνήθως μεγαλύτερη θερμοδυναμική ανύψωση θερμοκρασίας σε σύγκριση με την παραγωγή νερού 35°C.

Αυτό κατά κανόνα μειώνει τον COP.

Η διαθέσιμη θερμική ισχύς μπορεί επίσης να μεταβληθεί, αλλά η κατεύθυνση και το μέγεθος της μεταβολής εξαρτώνται από το μοντέλο και τον έλεγχό του.

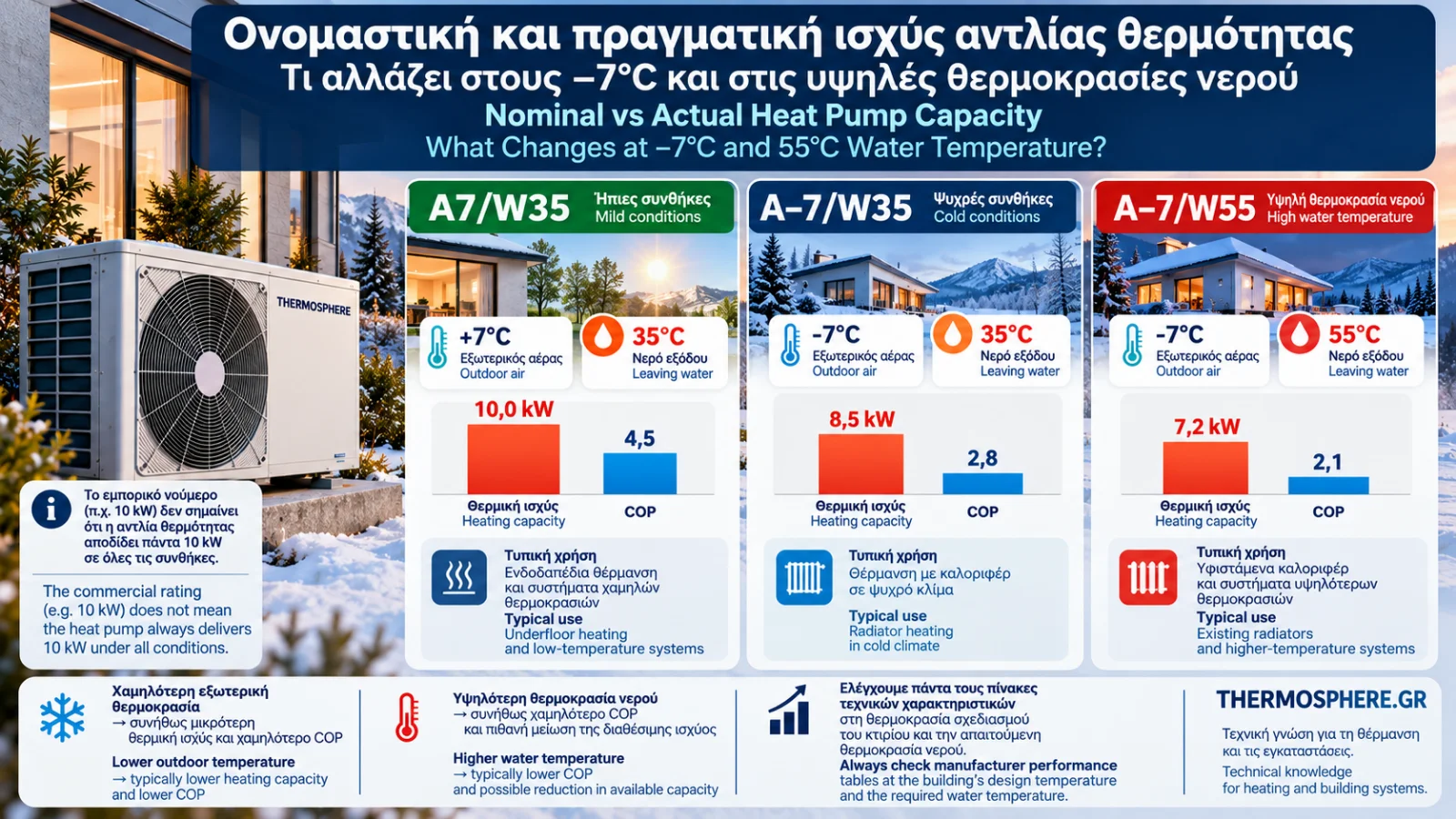

6. Σύγκριση των τριών συνθηκών λειτουργίας

Οι τρεις συνθήκες δεν περιγράφουν τρεις διαφορετικούς τύπους αντλιών θερμότητας. Περιγράφουν διαφορετικά σημεία λειτουργίας που μπορούν να χρησιμοποιηθούν για την αξιολόγηση της ίδιας μονάδας.

7. Γιατί η εξωτερική θερμοκρασία επηρεάζει την ισχύ;

Μια αντλία θερμότητας αέρα-νερού αντλεί θερμότητα από τον εξωτερικό αέρα και τη μεταφέρει στο νερό του συστήματος θέρμανσης.

Όταν η εξωτερική θερμοκρασία μειώνεται, μεταβάλλονται οι θερμοδυναμικές συνθήκες λειτουργίας του ψυκτικού κύκλου.

Ανάλογα με τον σχεδιασμό της μονάδας, μπορεί να παρατηρηθούν:

• Μείωση της διαθέσιμης θερμικής ισχύος.

• Αύξηση της ηλεκτρικής κατανάλωσης για την ίδια παρεχόμενη θερμότητα.

• Μείωση του COP.

• Μεταβολές στη συχνότητα λειτουργίας του συμπιεστή.

• Περιοδική ανάγκη απόψυξης.

Η πραγματική συμπεριφορά πρέπει να προκύπτει από πιστοποιημένα ή τεκμηριωμένα στοιχεία του συγκεκριμένου μοντέλου.

8. Γιατί η θερμοκρασία νερού επηρεάζει την απόδοση;

Η θερμοκρασία νερού εξόδου αποτελεί κρίσιμο παράγοντα.

Όταν η αντλία θερμότητας πρέπει να παράγει νερό υψηλότερης θερμοκρασίας, ο συμπιεστής λειτουργεί συνήθως με μεγαλύτερη διαφορά πιέσεων και θερμοκρασιών στον ψυκτικό κύκλο.

Αυτό αυξάνει κατά κανόνα το απαιτούμενο έργο συμπίεσης.

Για τον λόγο αυτό, η λειτουργία στους 35°C νερού είναι συνήθως ενεργειακά αποδοτικότερη από τη λειτουργία στους 55°C, εφόσον συγκρίνουμε την ίδια μονάδα σε αντίστοιχες υπόλοιπες συνθήκες.

Ωστόσο, η σωστή θερμοκρασία προσαγωγής καθορίζεται από τις ανάγκες των θερμαντικών σωμάτων και του κτιρίου.

Η αυθαίρετη μείωση της προσαγωγής δεν είναι σωστή αν οι χώροι δεν μπορούν να θερμανθούν επαρκώς.

9. Υποθετικό παράδειγμα αντλίας θερμότητας 10 kW

Ας θεωρήσουμε μια υποθετική αντλία θερμότητας που διατίθεται εμπορικά ως μοντέλο 10 kW.

Ο παρακάτω πίνακας παρουσιάζει ενδεικτικές τιμές αποκλειστικά για να εξηγήσει τη διαδικασία ανάγνωσης τεχνικών δεδομένων.

Δεν πρόκειται για πραγματικά δεδομένα συγκεκριμένου κατασκευαστή.

Η ηλεκτρική ισχύς προκύπτει από τη σχέση:

Ηλεκτρική ισχύς = Θερμική ισχύς / COP

Στο υποθετικό παράδειγμα, η μονάδα αποδίδει 10 kW στην πρώτη συνθήκη, αλλά 7,2 kW στην τρίτη.

Αυτό δείχνει γιατί δεν αρκεί να βασιζόμαστε μόνο στον αριθμό που εμφανίζεται στην εμπορική ονομασία.

Προσοχή: Δεν ισχύει ότι όλες οι αντλίες θερμότητας 10 kW αποδίδουν 7,2 kW στους −7°C/W55. Κάθε μοντέλο έχει τη δική του καμπύλη λειτουργίας.

10. Πώς συνδέεται η πραγματική ισχύς με τις θερμικές απώλειες του κτιρίου;

Η απαιτούμενη θερμική ισχύς προκύπτει από τον υπολογισμό θερμικών απωλειών του κτιρίου.

Ας υποθέσουμε ότι μια κατοικία έχει υπολογιστικό θερμικό φορτίο 8 kW στη θερμοκρασία σχεδιασμού −7°C.

Αν το σύστημα απαιτεί νερό 55°C, πρέπει να εξετάσουμε τη διαθέσιμη θερμική ισχύ της αντλίας στη συνθήκη A−7/W55 ή σε κατάλληλα τεκμηριωμένο αντίστοιχο σημείο.

Εάν η μονάδα αποδίδει μόνο 7,2 kW στις συγκεκριμένες συνθήκες, υπάρχει υπολογιστικό έλλειμμα:

8,0 − 7,2 = 0,8 kW

Το έλλειμμα δεν σημαίνει αυτομάτως ότι η εγκατάσταση είναι λανθασμένη.

Πρέπει να γνωρίζουμε αν ο σχεδιασμός προβλέπει πλήρη κάλυψη από τον συμπιεστή ή διβάθμια λειτουργία με συμπληρωματική πηγή θέρμανσης.

11. Τι είναι η θερμοκρασία διβάθμιας λειτουργίας;

Η θερμοκρασία διβάθμιας λειτουργίας, γνωστή και ως bivalent temperature, είναι η εξωτερική θερμοκρασία στην οποία, σύμφωνα με τη συγκεκριμένη στρατηγική σχεδιασμού, η διαθέσιμη θερμική ισχύς της αντλίας θερμότητας συναντά το απαιτούμενο θερμικό φορτίο του κτιρίου.

Κάτω από αυτή τη θερμοκρασία μπορεί να απαιτείται συμπληρωματική θέρμανση, ανάλογα με το σύστημα.

Η θερμοκρασία αυτή δεν είναι ίδια για όλες τις εγκαταστάσεις.

Εξαρτάται από:

• Τις θερμικές απώλειες του κτιρίου.

• Την καμπύλη διαθέσιμης ισχύος της αντλίας.

• Την απαιτούμενη θερμοκρασία προσαγωγής.

• Την επιλεγμένη στρατηγική λειτουργίας.

• Τη διαθέσιμη εφεδρική πηγή θέρμανσης.

12. Πότε ενεργοποιείται η ηλεκτρική αντίσταση;

Ορισμένες αντλίες θερμότητας διαθέτουν ενσωματωμένη ή εξωτερική ηλεκτρική εφεδρική αντίσταση.

Ανάλογα με τον κατασκευαστή και τη ρύθμιση, μπορεί να χρησιμοποιείται:

• Όταν η θερμική ισχύς του συμπιεστή δεν επαρκεί.

• Σε ειδικές συνθήκες προστασίας.

• Για συγκεκριμένες λειτουργίες ζεστού νερού χρήσης.

• Σε λειτουργίες ανάγκης ή εφεδρείας.

Η χρήση ηλεκτρικής αντίστασης μπορεί να αυξήσει σημαντικά την ηλεκτρική κατανάλωση.

Γι' αυτό πρέπει να εξετάζεται αν η δηλωμένη θερμική ισχύς σε ένα τεχνικό έντυπο αφορά αποκλειστικά τον ψυκτικό κύκλο ή περιλαμβάνει και συμπληρωματική ηλεκτρική θέρμανση.

13. Πώς επηρεάζει η απόψυξη τη διαθέσιμη θέρμανση;

Σε ψυχρές και υγρές συνθήκες μπορεί να σχηματιστεί πάγος στον εξωτερικό εναλλάκτη της αντλίας θερμότητας.

Η μονάδα πραγματοποιεί τότε κύκλους απόψυξης.

Κατά τη διάρκεια της απόψυξης, η στιγμιαία θερμότητα που παρέχεται στο κύκλωμα θέρμανσης μπορεί να μειωθεί ή να αντιστραφεί προσωρινά, ανάλογα με τον τρόπο λειτουργίας.

Η συχνότητα και η διάρκεια των κύκλων επηρεάζονται από τις καιρικές συνθήκες και τον σχεδιασμό της μονάδας.

Οι δοκιμές και τα τεχνικά δεδομένα πρέπει να αξιολογούνται με προσοχή ώστε να γνωρίζουμε πώς αντιμετωπίζονται οι επιδράσεις της απόψυξης στις δηλωμένες τιμές.

14. Τι σημαίνει σταθερή θερμική ισχύς σε χαμηλές θερμοκρασίες;

Ορισμένοι κατασκευαστές προβάλλουν ότι συγκεκριμένα μοντέλα μπορούν να διατηρούν τη θερμική τους ισχύ έως μια καθορισμένη χαμηλή εξωτερική θερμοκρασία.

Αυτό μπορεί να επιτυγχάνεται μέσω ειδικού σχεδιασμού συμπιεστή, ελέγχου και ψυκτικού κυκλώματος.

Ωστόσο, πρέπει να εξετάζουμε:

• Σε ποια θερμοκρασία νερού ισχύει ο ισχυρισμός.

• Ποια είναι η πραγματική διαθέσιμη ισχύς.

• Ποιος είναι ο COP.

• Αν χρησιμοποιείται ηλεκτρική υποβοήθηση.

• Ποια είναι τα όρια λειτουργίας.

Η διατήρηση θερμικής ισχύος δεν σημαίνει απαραίτητα διατήρηση του ίδιου COP.

15. Η σημασία της ελάχιστης ισχύος λειτουργίας

Δεν αρκεί να ελέγχουμε μόνο τη μέγιστη διαθέσιμη θερμική ισχύ.

Σημαντική είναι και η ελάχιστη ισχύς στην οποία μπορεί να λειτουργεί σταθερά ο συμπιεστής.

Μια υπερδιαστασιολογημένη αντλία θερμότητας με σχετικά υψηλή ελάχιστη ισχύ μπορεί να εμφανίζει συχνές εκκινήσεις και διακοπές όταν το φορτίο του κτιρίου είναι μικρό.

Αυτό μπορεί να επηρεάζει την εποχική απόδοση και τη λειτουργική συμπεριφορά.

Η σωστή επιλογή πρέπει να λαμβάνει υπόψη τόσο το φορτίο σχεδιασμού όσο και τη λειτουργία σε μερικό φορτίο.

16. Πώς διαβάζουμε σωστά έναν πίνακα τεχνικών χαρακτηριστικών;

Πριν επιλέξουμε αντλία θερμότητας, αναζητούμε στα επίσημα τεχνικά δεδομένα:

1. Τη θερμική ισχύ στη θερμοκρασία εξωτερικού αέρα που μας ενδιαφέρει.

2. Τη θερμοκρασία νερού εξόδου στην οποία δηλώνεται η ισχύς.

3. Τον COP στο ίδιο σημείο λειτουργίας.

4. Τα όρια λειτουργίας της μονάδας.

5. Τη μέγιστη και την ελάχιστη διαθέσιμη ισχύ, όπου παρέχονται.

6. Τις συνθήκες και το πρότυπο δοκιμής.

7. Τη συμμετοχή τυχόν ηλεκτρικής εφεδρικής θέρμανσης.

8. Τις οδηγίες διαστασιολόγησης του κατασκευαστή.

Δεν συγκρίνουμε δύο μοντέλα χρησιμοποιώντας τιμές από διαφορετικές συνθήκες λειτουργίας.

17. Συχνά λάθη στην επιλογή ισχύος

Λάθος 1: Θεωρούμε ότι τα ονομαστικά kW είναι σταθερά.

Η διαθέσιμη ισχύς εξαρτάται από το σημείο λειτουργίας.

Λάθος 2: Συγκρίνουμε COP σε διαφορετικές συνθήκες.

Για σωστή σύγκριση απαιτούνται αντίστοιχες συνθήκες δοκιμής.

Λάθος 3: Επιλέγουμε μονάδα με βάση μόνο το A7/W35.

Η κατοικία μπορεί να απαιτεί θέρμανση σε πολύ χαμηλότερη εξωτερική θερμοκρασία.

Λάθος 4: Αγνοούμε την απαιτούμενη θερμοκρασία προσαγωγής.

Η λειτουργία με νερό 55°C δεν είναι ισοδύναμη με τη λειτουργία στους 35°C.

Λάθος 5: Δεν εξετάζουμε την εφεδρική αντίσταση.

Η συμπληρωματική ηλεκτρική θέρμανση μπορεί να επηρεάζει την πραγματική κατανάλωση.

Λάθος 6: Δεν ελέγχουμε την ελάχιστη ισχύ.

Η συμπεριφορά σε μερικό φορτίο είναι σημαντική για την καθημερινή λειτουργία.

18. Συχνές ερωτήσεις

Μια αντλία θερμότητας 10 kW αποδίδει πάντα 10 kW;

Όχι απαραίτητα. Η πραγματική θερμική ισχύς πρέπει να ελέγχεται στις συνθήκες λειτουργίας που ενδιαφέρουν την εγκατάσταση.

Τι είναι καλύτερο, A7/W35 ή A−7/W55;

Δεν πρόκειται για επιλογές εξοπλισμού αλλά για διαφορετικές συνθήκες λειτουργίας. Η κατάλληλη συνθήκη αξιολόγησης εξαρτάται από το κλίμα και τις απαιτήσεις του συστήματος.

Μειώνεται πάντα η θερμική ισχύς στους −7°C;

Όχι με τον ίδιο τρόπο σε όλα τα μοντέλα. Ορισμένες μονάδες διατηρούν υψηλή ισχύ σε χαμηλές θερμοκρασίες, αλλά πρέπει να εξετάζονται τα επίσημα τεχνικά δεδομένα.

Είναι φυσιολογικό να μειώνεται ο COP όταν ανεβαίνει η θερμοκρασία νερού;

Ναι. Κατά κανόνα, η αύξηση της απαιτούμενης θερμοκρασίας νερού μειώνει τον COP, εφόσον οι υπόλοιπες συνθήκες παραμένουν αντίστοιχες.

Μπορώ να επιλέξω αντλία θερμότητας μόνο από τον κατάλογο;

Ο κατάλογος παρέχει απαραίτητα στοιχεία, αλλά απαιτείται επίσης υπολογισμός θερμικών απωλειών, έλεγχος θερμαντικών σωμάτων και αξιολόγηση της συνολικής εγκατάστασης.

Συμπέρασμα

Η ονομαστική ισχύς είναι χρήσιμο χαρακτηριστικό, αλλά δεν αρκεί από μόνη της για την επιλογή αντλίας θερμότητας.

Οι συνθήκες A7/W35, A−7/W35 και A−7/W55 δείχνουν πόσο σημαντικό είναι να εξετάζουμε τη διαθέσιμη θερμική ισχύ και τον COP στο πραγματικό σημείο λειτουργίας.

Η σωστή διαστασιολόγηση βασίζεται στις θερμικές απώλειες του κτιρίου και στις τεκμηριωμένες καμπύλες απόδοσης της συγκεκριμένης αντλίας θερμότητας — όχι μόνο στον αριθμό kW της εμπορικής ονομασίας.

Τεχνικές πηγές και περαιτέρω ανάγνωση

• EN 14511 (σειρά προτύπων) — Air conditioners, liquid chilling packages and heat pumps: Terms, test conditions, test methods and requirements.

• EN 14825 — Seasonal performance testing and rating at part-load conditions.

• EN 12831-1 — Method for calculation of the design heat load.

• Κανονισμός (ΕΕ) 813/2013 — Απαιτήσεις οικολογικού σχεδιασμού για θερμαντήρες χώρου και συνδυασμένους θερμαντήρες.

• Επίσημα τεχνικά εγχειρίδια κατασκευαστών — Πίνακες θερμικής ισχύος, COP και όρια λειτουργίας ανά μοντέλο.
