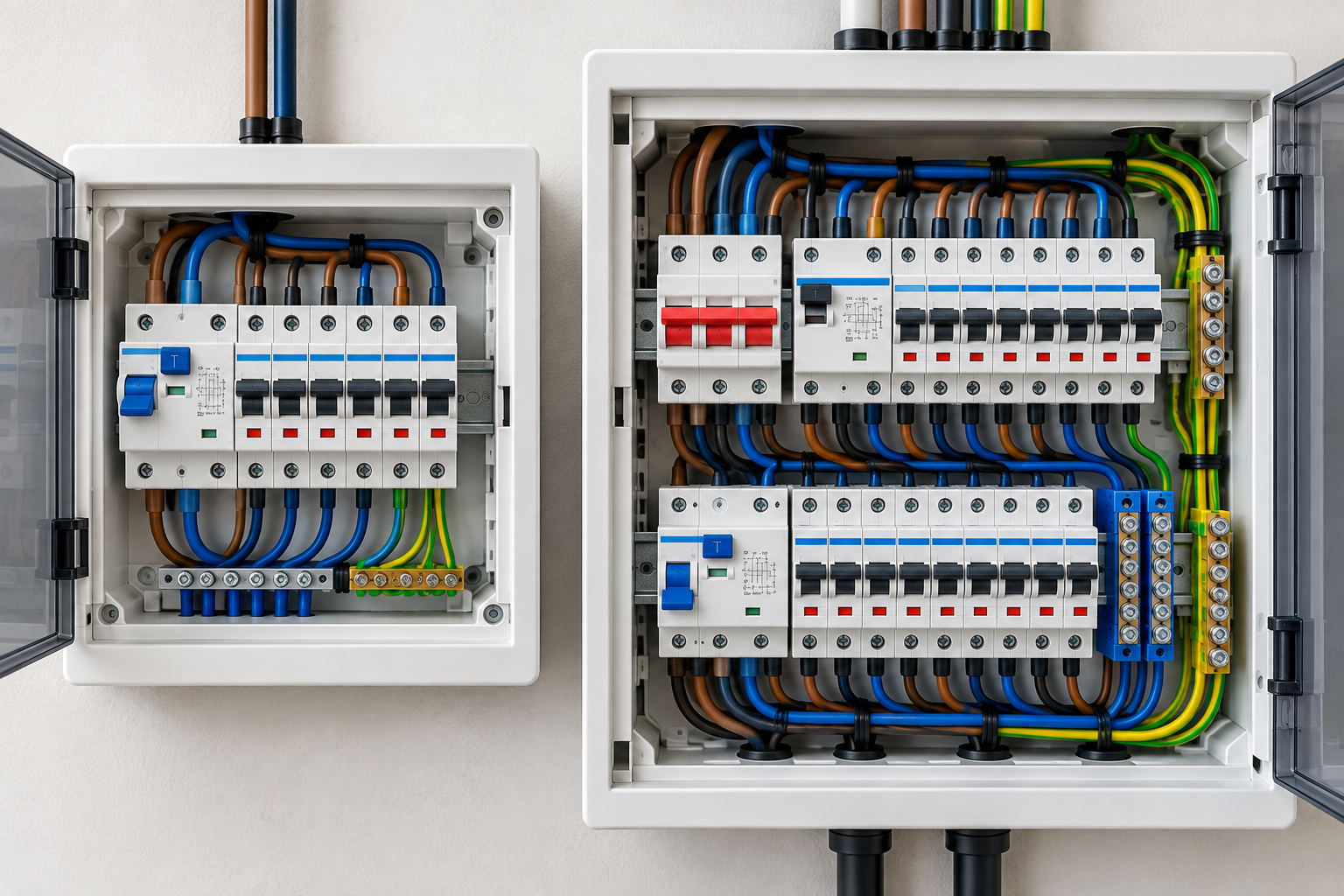

Μονοφασικός ή τριφασικός ηλεκτρολογικός πίνακας; Διαφορές και σωστή επιλογή

Μονοφασικός ή τριφασικός ηλεκτρολογικός πίνακας; Διαφορές και σωστή επιλογή

Ο μονοφασικός και ο τριφασικός ηλεκτρολογικός πίνακας αποτελούν δύο διαφορετικές διαμορφώσεις διανομής ηλεκτρικής ενέργειας. Η επιλογή τους συνδέεται με το είδος της ηλεκτρικής παροχής, τις ανάγκες της κατοικίας και τα φορτία που πρόκειται να τροφοδοτηθούν.

Πολλοί ιδιοκτήτες αναρωτιούνται αν χρειάζονται τριφασικό ρεύμα όταν εγκαθιστούν αντλία θερμότητας, ηλεκτρική κουζίνα, φορτιστή ηλεκτρικού αυτοκινήτου ή περισσότερες συσκευές υψηλής ισχύος.

Η τριφασική παροχή μπορεί να προσφέρει σημαντικές δυνατότητες, αλλά δεν είναι απαραίτητη σε κάθε σπίτι.

Σε αυτόν τον οδηγό εξετάζουμε τις βασικές διαφορές, τον τρόπο υπολογισμού της ηλεκτρικής ισχύος, τα πλεονεκτήματα και τους περιορισμούς κάθε λύσης, καθώς και τη διαδικασία μετατροπής μιας εγκατάστασης από μονοφασική σε τριφασική.

Τι είναι ο μονοφασικός ηλεκτρολογικός πίνακας;

Ο μονοφασικός πίνακας χρησιμοποιείται σε εγκαταστάσεις που τροφοδοτούνται από μία φάση και ουδέτερο, σύμφωνα με το σύστημα παροχής.

Στην Ελλάδα, η ονομαστική τάση μεταξύ φάσης και ουδετέρου είναι συνήθως 230V.

Ένας μονοφασικός πίνακας μπορεί να τροφοδοτεί κυκλώματα όπως:

• Φωτισμός κατοικίας.

• Πρίζες.

• Ψυγείο και οικιακές συσκευές.

• Ηλεκτρικός θερμοσίφωνας.

• Ηλεκτρικός φούρνος, όταν είναι κατάλληλος για μονοφασική σύνδεση.

• Μονοφασική αντλία θερμότητας.

Η πραγματική δυνατότητα τροφοδότησης εξαρτάται από τη συμφωνημένη ισχύ, την προστασία της παροχής και τον σχεδιασμό της εγκατάστασης.

Ένας μονοφασικός πίνακας δεν είναι υποχρεωτικά κατάλληλος για κάθε συνδυασμό ηλεκτρικών φορτίων.

Τι είναι ο τριφασικός ηλεκτρολογικός πίνακας;

Ο τριφασικός πίνακας χρησιμοποιείται σε εγκαταστάσεις με τρεις φάσεις.

Σε ένα συνηθισμένο ευρωπαϊκό δίκτυο χαμηλής τάσης, οι ονομαστικές τάσεις είναι:

• 230V μεταξύ φάσης και ουδετέρου.

• 400V μεταξύ δύο φάσεων.

Ένας τριφασικός πίνακας μπορεί να τροφοδοτεί τόσο κατάλληλα μονοφασικά όσο και τριφασικά φορτία.

Για παράδειγμα, μια κατοικία μπορεί να διαθέτει μονοφασικά κυκλώματα φωτισμού και πριζών, αλλά και τριφασική παροχή για εξοπλισμό που έχει σχεδιαστεί να λειτουργεί με τρεις φάσεις.

Η κατανομή των φορτίων στις φάσεις αποτελεί σημαντικό μέρος της ηλεκτρολογικής μελέτης.

Ποια είναι η βασική διαφορά μονοφασικού και τριφασικού;

Η βασική διαφορά βρίσκεται στον αριθμό των φάσεων της ηλεκτρικής τροφοδοσίας.

Η τριφασική εγκατάσταση δεν σημαίνει ότι κάθε συσκευή λειτουργεί στα 400V.

Οι περισσότερες συνηθισμένες οικιακές συσκευές εξακολουθούν να τροφοδοτούνται στα 230V, από μία φάση και ουδέτερο.

Πόσα kW μπορεί να δώσει ένας μονοφασικός πίνακας;

Η ηλεκτρική ισχύς εξαρτάται από την τάση, το ρεύμα και τον συντελεστή ισχύος.

Για ένα μονοφασικό φορτίο εναλλασσόμενου ρεύματος:

P = V × I × cosφ

Όπου:

• P: Ενεργός ισχύς σε watt.

• V: Τάση σε volt.

• I: Ρεύμα σε ampere.

• cosφ: Συντελεστής ισχύος.

Για παράδειγμα, σε τάση 230V και συντελεστή ισχύος 1:

Οι τιμές είναι θεωρητικά αποτελέσματα υπολογισμού.

Δεν αποτελούν επιβεβαίωση ότι μια συγκεκριμένη κατοικία διαθέτει αντίστοιχη συμφωνημένη ισχύ ή ότι οι αγωγοί της μπορούν να μεταφέρουν αυτά τα φορτία.

Η διαθέσιμη ισχύς καθορίζεται από την παροχή και τις τεχνικές προδιαγραφές της εγκατάστασης.

Πόσα kW μπορεί να δώσει ένας τριφασικός πίνακας;

Για ένα ισορροπημένο τριφασικό φορτίο, η ενεργός ισχύς υπολογίζεται από τη σχέση:

P = √3 × VLL × I × cosφ

Όπου VLL είναι η τάση μεταξύ φάσεων.

Για τάση 400V και συντελεστή ισχύος 1:

Οι τιμές αφορούν ισορροπημένο τριφασικό φορτίο και αποτελούν ενδεικτικούς υπολογισμούς.

Δεν αντιπροσωπεύουν αυτόματα τις διαθέσιμες τυποποιημένες παροχές ενός συγκεκριμένου διαχειριστή δικτύου.

Επιπλέον, σε έναν τριφασικό πίνακα η διαθέσιμη συνολική ισχύς δεν μπορεί να χρησιμοποιηθεί αυθαίρετα από μία μόνο φάση.

Κάθε φάση υπόκειται στους δικούς της περιορισμούς ρεύματος.

Είναι καλύτερος ο τριφασικός πίνακας;

Ο τριφασικός πίνακας προσφέρει περισσότερες δυνατότητες διανομής φορτίων, αλλά δεν είναι πάντα η καλύτερη οικονομική ή τεχνική επιλογή.

Πιθανά πλεονεκτήματα είναι:

• Δυνατότητα τροφοδότησης τριφασικού εξοπλισμού.

• Κατανομή μονοφασικών φορτίων σε περισσότερες φάσεις.

• Δυνατότητα εξυπηρέτησης μεγαλύτερων συνολικών φορτίων, εφόσον η παροχή το επιτρέπει.

• Ευελιξία σε μελλοντικές ηλεκτρικές επεκτάσεις.

Ωστόσο, μπορεί να συνεπάγεται:

• Μεγαλύτερο πίνακα.

• Περισσότερες προστατευτικές διατάξεις.

• Αυξημένη πολυπλοκότητα σχεδιασμού.

• Κόστος τροποποίησης της εγκατάστασης και της παροχής.

Επομένως, η επιλογή πρέπει να βασίζεται στις πραγματικές ανάγκες της κατοικίας.

Χρειάζεται τριφασικό ρεύμα για αντλία θερμότητας;

Όχι απαραίτητα.

Στην αγορά υπάρχουν τόσο μονοφασικές όσο και τριφασικές αντλίες θερμότητας.

Η κατάλληλη ηλεκτρική παροχή εξαρτάται από τα χαρακτηριστικά του συγκεκριμένου μοντέλου.

Πρέπει να εξετάζονται:

• Ονομαστική τάση τροφοδοσίας.

• Μέγιστο ηλεκτρικό ρεύμα.

• Απαιτούμενη προστασία.

• Πρόσθετες ηλεκτρικές αντιστάσεις.

• Οδηγίες κατασκευαστή.

• Διαθέσιμη ισχύς κατοικίας.

Ιδιαίτερη προσοχή χρειάζεται στη διάκριση μεταξύ θερμικής και ηλεκτρικής ισχύος.

Μια αντλία θερμότητας με θερμική απόδοση 12 kW δεν καταναλώνει απαραίτητα 12 kW ηλεκτρικής ισχύος.

Η ηλεκτρική κατανάλωση εξαρτάται από τις συνθήκες λειτουργίας και την απόδοση του εξοπλισμού.

Χρειάζεται τριφασικό για ηλεκτρική κουζίνα;

Εξαρτάται από τον εξοπλισμό.

Ορισμένες ηλεκτρικές κουζίνες και εστίες υποστηρίζουν διαφορετικές διαμορφώσεις σύνδεσης, ενώ άλλες έχουν συγκεκριμένες απαιτήσεις τροφοδοσίας.

Δεν πρέπει να υποθέτουμε ότι κάθε ηλεκτρική κουζίνα χρειάζεται τριφασικό ρεύμα.

Ο ηλεκτρολόγος πρέπει να ελέγχει την πινακίδα χαρακτηριστικών, το διάγραμμα συνδεσμολογίας και τις οδηγίες του κατασκευαστή.

Χρειάζεται τριφασικό για φορτιστή ηλεκτρικού αυτοκινήτου;

Όχι σε κάθε περίπτωση.

Υπάρχουν μονοφασικοί και τριφασικοί φορτιστές AC.

Ενδεικτικά, σε ονομαστικές συνθήκες:

• Μονοφασική φόρτιση 230V × 16A αντιστοιχεί σε περίπου 3,7 kW.

• Μονοφασική φόρτιση 230V × 32A αντιστοιχεί σε περίπου 7,4 kW.

• Τριφασική φόρτιση 400V × 16A αντιστοιχεί σε περίπου 11 kW.

• Τριφασική φόρτιση 400V × 32A αντιστοιχεί σε περίπου 22 kW.

Οι πραγματικές δυνατότητες φόρτισης εξαρτώνται από το όχημα, τον φορτιστή, την παροχή και τις ρυθμίσεις διαχείρισης φορτίου.

Ένα όχημα που υποστηρίζει μόνο συγκεκριμένη ισχύ φόρτισης AC δεν θα φορτίσει ταχύτερα απλώς επειδή εγκαταστάθηκε ισχυρότερος φορτιστής.

Τι σημαίνει σωστή κατανομή φορτίων στις τρεις φάσεις;

Σε έναν τριφασικό πίνακα, τα μονοφασικά φορτία κατανέμονται μεταξύ των διαθέσιμων φάσεων.

Στόχος είναι να αποφεύγεται η υπερβολική φόρτιση μιας φάσης και να επιτυγχάνεται κατάλληλη λειτουργία της εγκατάστασης.

Για παράδειγμα, εάν πολλά μεγάλα φορτία συνδεθούν στην ίδια φάση, μπορεί να προκληθεί υπέρβαση του επιτρεπόμενου ρεύματος της συγκεκριμένης φάσης, ακόμη και όταν η συνολική κατανάλωση του κτιρίου φαίνεται μικρότερη από τη θεωρητική συνολική ισχύ της παροχής.

Η κατανομή πρέπει να γίνεται από ηλεκτρολόγο, λαμβάνοντας υπόψη τα πραγματικά φορτία και τις συνθήκες ταυτόχρονης λειτουργίας.

Είναι διαφορετικές οι ασφάλειες σε μονοφασικό και τριφασικό πίνακα;

Ο βασικός σκοπός των προστατευτικών διατάξεων παραμένει ο ίδιος: προστασία από ηλεκτρικά σφάλματα και ασφαλής απομόνωση, ανάλογα με τη λειτουργία τους.

Ωστόσο, η διαμόρφωση των διατάξεων διαφέρει.

Σε τριφασικές εγκαταστάσεις μπορεί να απαιτούνται πολυπολικοί διακόπτες και προστατευτικές διατάξεις, ανάλογα με το κύκλωμα και το σύστημα γείωσης.

Η επιλογή RCD, MCB ή RCBO πρέπει να λαμβάνει υπόψη:

• Αριθμό φάσεων.

• Παρουσία ουδετέρου.

• Ονομαστική τάση.

• Ρεύμα φορτίου.

• Συνθήκες σφάλματος.

• Απαιτήσεις απομόνωσης.

• Συμβατότητα με τον εξοπλισμό.

Δεν είναι σωστό να αντικαθίσταται μια μονοφασική διάταξη με τριφασική χωρίς συνολικό επανασχεδιασμό.

Μπορεί να γίνει μετατροπή από μονοφασικό σε τριφασικό;

Ναι, σε πολλές περιπτώσεις είναι τεχνικά εφικτή, εφόσον το δίκτυο και οι προϋποθέσεις σύνδεσης το επιτρέπουν.

Η διαδικασία μπορεί να περιλαμβάνει:

1. Αξιολόγηση των ηλεκτρικών φορτίων της κατοικίας.

2. Έλεγχο της υπάρχουσας εγκατάστασης.

3. Αίτημα μεταβολής παροχής προς τον αρμόδιο διαχειριστή δικτύου.

4. Εξέταση των απαιτούμενων εργασιών και εγκρίσεων.

5. Τροποποίηση ή αντικατάσταση ηλεκτρολογικού πίνακα, όπου χρειάζεται.

6. Κατάλληλη κατανομή των κυκλωμάτων.

7. Μετρήσεις, επαλήθευση και απαιτούμενη τεκμηρίωση.

Στην Ελλάδα, η αλλαγή χαρακτηριστικών παροχής συνδέεται με τις διαδικασίες του ΔΕΔΔΗΕ και τις υποχρεώσεις που ισχύουν για την ηλεκτρική εγκατάσταση.

Η ακριβής διαδικασία και το κόστος πρέπει να επιβεβαιώνονται με βάση την εκάστοτε περίπτωση.

Πόσο κοστίζει η μετατροπή από μονοφασικό σε τριφασικό;

Δεν υπάρχει ενιαία τιμή για όλες τις κατοικίες.

Το συνολικό κόστος μπορεί να επηρεάζεται από:

• Χρεώσεις και απαιτήσεις του διαχειριστή δικτύου.

• Ανάγκη αλλαγής ή αναβάθμισης του πίνακα.

• Αριθμό κυκλωμάτων.

• Κατάσταση και διατομή καλωδίων.

• Εργασίες στην παροχή.

• Προστατευτικές διατάξεις.

• Απαιτούμενους ελέγχους και έγγραφα.

Πριν από οποιαδήποτε απόφαση, είναι σκόπιμο να ζητείται τεχνική αξιολόγηση και αναλυτική οικονομική προσφορά.

Καταναλώνει περισσότερο ρεύμα ένα τριφασικό σπίτι;

Όχι εξαιτίας του γεγονότος ότι η παροχή είναι τριφασική.

Η κατανάλωση ηλεκτρικής ενέργειας εξαρτάται κυρίως από την ισχύ των συσκευών και τη διάρκεια λειτουργίας τους.

Για παράδειγμα, μια συσκευή που καταναλώνει 2 kW επί μία ώρα χρησιμοποιεί περίπου 2 kWh ηλεκτρικής ενέργειας, ανεξάρτητα από το αν η κατοικία διαθέτει μονοφασική ή τριφασική παροχή.

Ωστόσο, οι χρεώσεις ισχύος, οι ρυθμιζόμενες χρεώσεις και άλλοι όροι σύνδεσης μπορεί να διαφέρουν ανάλογα με το τιμολόγιο και την παροχή.

Πώς καταλαβαίνω αν το σπίτι έχει μονοφασικό ή τριφασικό;

Η πληροφορία μπορεί να προκύπτει από τα επίσημα στοιχεία της παροχής, τα ηλεκτρολογικά σχέδια ή την τεκμηρίωση της εγκατάστασης.

Ένας ηλεκτρολόγος μπορεί επίσης να αναγνωρίσει με ασφάλεια τη διαμόρφωση της παροχής.

Δεν πρέπει να ανοίγουμε τον πίνακα ή να αγγίζουμε αγωγούς για να διαπιστώσουμε τον αριθμό των φάσεων.

Συχνές ερωτήσεις

Είναι το τριφασικό ρεύμα πιο οικονομικό;

Όχι απαραίτητα. Η επιλογή τριφασικής παροχής δεν μειώνει αυτόματα την κατανάλωση kWh.

Είναι το τριφασικό πιο ασφαλές από το μονοφασικό;

Όχι από μόνο του. Η ασφάλεια εξαρτάται από τον σχεδιασμό, τη γείωση, τις προστατευτικές διατάξεις και την ποιότητα της εγκατάστασης.

Μπορώ να έχω μονοφασικές πρίζες σε τριφασικό σπίτι;

Ναι. Οι συνηθισμένες μονοφασικές πρίζες μπορούν να τροφοδοτούνται από κατάλληλα κυκλώματα φάσης και ουδετέρου.

Χρειάζεται αλλαγή όλων των καλωδίων για τριφασική παροχή;

Όχι απαραίτητα. Εξαρτάται από την υπάρχουσα εγκατάσταση και τις απαιτούμενες μετατροπές.

Μπορώ να βάλω τριφασικό πίνακα χωρίς τριφασική παροχή;

Η χρήση ενός περιβλήματος ή πίνακα με δυνατότητα τριφασικής διανομής δεν μετατρέπει τη μονοφασική παροχή σε τριφασική. Απαιτείται η αντίστοιχη τροφοδοσία και σωστός σχεδιασμός.

Χρειάζεται τριφασικό για αντλία θερμότητας 12 kW;

Δεν μπορεί να απαντηθεί μόνο από τη θερμική ισχύ. Πρέπει να εξεταστούν τα ηλεκτρικά χαρακτηριστικά και οι οδηγίες του συγκεκριμένου μοντέλου.

Συμπέρασμα

Η επιλογή μεταξύ μονοφασικού και τριφασικού ηλεκτρολογικού πίνακα δεν πρέπει να γίνεται με βάση την αντίληψη ότι το τριφασικό είναι πάντα καλύτερο.

Ο μονοφασικός πίνακας μπορεί να καλύπτει πλήρως τις ανάγκες πολλών κατοικιών.

Ο τριφασικός προσφέρει δυνατότητα κατανομής φορτίων σε τρεις φάσεις και τροφοδότησης κατάλληλου τριφασικού εξοπλισμού.

Η σωστή επιλογή απαιτεί αξιολόγηση των ηλεκτρικών φορτίων, της διαθέσιμης ισχύος, των μελλοντικών αναγκών και των χαρακτηριστικών της εγκατάστασης.

thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Το άρθρο παρέχει γενικές τεχνικές πληροφορίες και δεν υποκαθιστά ηλεκτρολογική μελέτη, έλεγχο ή εργασία από αδειούχο ηλεκτρολόγο.

Τεχνικές πηγές

• IEC 60364 — Low-voltage electrical installations.

• IEC 60364-4-43 — Protection against overcurrent.

• IEC 60364-5-52 — Selection and erection of wiring systems.

• IEC 60364-5-53 — Protection, isolation, switching, control and monitoring.

• IEC 61439-3 — Distribution boards intended to be operated by ordinary persons.

• ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

• ΔΕΔΔΗΕ — Επίσημες διαδικασίες και τεχνικές απαιτήσεις για μεταβολές ηλεκτρικών παροχών.
