Η επιλογή μεταξύ μονοφασικής και τριφασικής ηλεκτρικής παροχής είναι ένα σημαντικό ζήτημα για τις σύγχρονες κατοικίες.

Παλαιότερα, οι ηλεκτρικές ανάγκες πολλών νοικοκυριών ήταν σχετικά περιορισμένες. Σήμερα, η χρήση ηλεκτρικών κουζινών, αντλιών θερμότητας, ταχυθερμαντήρων και φορτιστών ηλεκτρικών αυτοκινήτων μπορεί να αυξήσει σημαντικά τη ζήτηση ηλεκτρικής ισχύος.

Αυτό δεν σημαίνει ότι κάθε κατοικία χρειάζεται τριφασικό ρεύμα.

Μια σωστά σχεδιασμένη μονοφασική παροχή μπορεί να εξυπηρετεί πολλές οικιακές εγκαταστάσεις, ανάλογα με τη διαθέσιμη ισχύ και τα χαρακτηριστικά των συσκευών.

Αντίστοιχα, η τριφασική παροχή προσφέρει δυνατότητες που είναι ιδιαίτερα χρήσιμες όταν υπάρχουν μεγαλύτερα φορτία ή εξοπλισμός που απαιτεί τριφασική τροφοδότηση.

Στον οδηγό αυτό εξετάζουμε τις διαφορές, τον υπολογισμό της ηλεκτρικής ισχύος, τις περιπτώσεις στις οποίες μπορεί να χρειάζεται αναβάθμιση και τη διαδικασία που ακολουθείται στην Ελλάδα.

1. Τι είναι το μονοφασικό ρεύμα;

Η μονοφασική παροχή αποτελεί συνηθισμένη μορφή ηλεκτροδότησης κατοικιών.

Στο ευρωπαϊκό δίκτυο χαμηλής τάσης, η ονομαστική τάση μεταξύ φάσης και ουδετέρου είναι συνήθως 230 V, με συχνότητα 50 Hz.

Μια μονοφασική παροχή χρησιμοποιεί μία φάση και ουδέτερο, μαζί με τις κατάλληλες διατάξεις προστασίας και γείωσης της εγκατάστασης.

Μπορεί να τροφοδοτεί:

• Φωτισμό.

• Πρίζες.

• Ψυγεία και οικιακές συσκευές.

• Πλυντήρια.

• Ηλεκτρικούς θερμοσίφωνες.

• Ορισμένες ηλεκτρικές κουζίνες.

• Μονοφασικές αντλίες θερμότητας.

• Κατάλληλους μονοφασικούς φορτιστές ηλεκτρικών οχημάτων.

Η δυνατότητα ταυτόχρονης λειτουργίας των συσκευών εξαρτάται από τη διαθέσιμη ισχύ της παροχής και τη συνολική ηλεκτρική ζήτηση.

2. Τι είναι το τριφασικό ρεύμα;

Η τριφασική παροχή διαθέτει τρεις εναλλασσόμενες φάσεις.

Στα συνήθη ευρωπαϊκά δίκτυα χαμηλής τάσης, οι ονομαστικές τάσεις είναι:

• 230 V μεταξύ φάσης και ουδετέρου.

• 400 V μεταξύ δύο φάσεων.

Οι τρεις φάσεις έχουν μεταξύ τους χρονική μετατόπιση 120 ηλεκτρικών μοιρών.

Η τριφασική παροχή μπορεί να χρησιμοποιηθεί για τριφασικά φορτία αλλά και για μονοφασικά κυκλώματα, όταν αυτά έχουν σχεδιαστεί κατάλληλα.

Εφαρμογές περιλαμβάνουν:

• Κατοικίες με αυξημένες ηλεκτρικές ανάγκες.

• Τριφασικές αντλίες θερμότητας.

• Ορισμένες ηλεκτρικές κουζίνες.

• Τριφασικούς φορτιστές ηλεκτρικών οχημάτων.

• Ηλεκτροκινητήρες.

• Εργαστήρια και τεχνικούς χώρους.

Η ύπαρξη τριφασικής παροχής δεν σημαίνει ότι όλες οι συσκευές πρέπει να είναι τριφασικές.

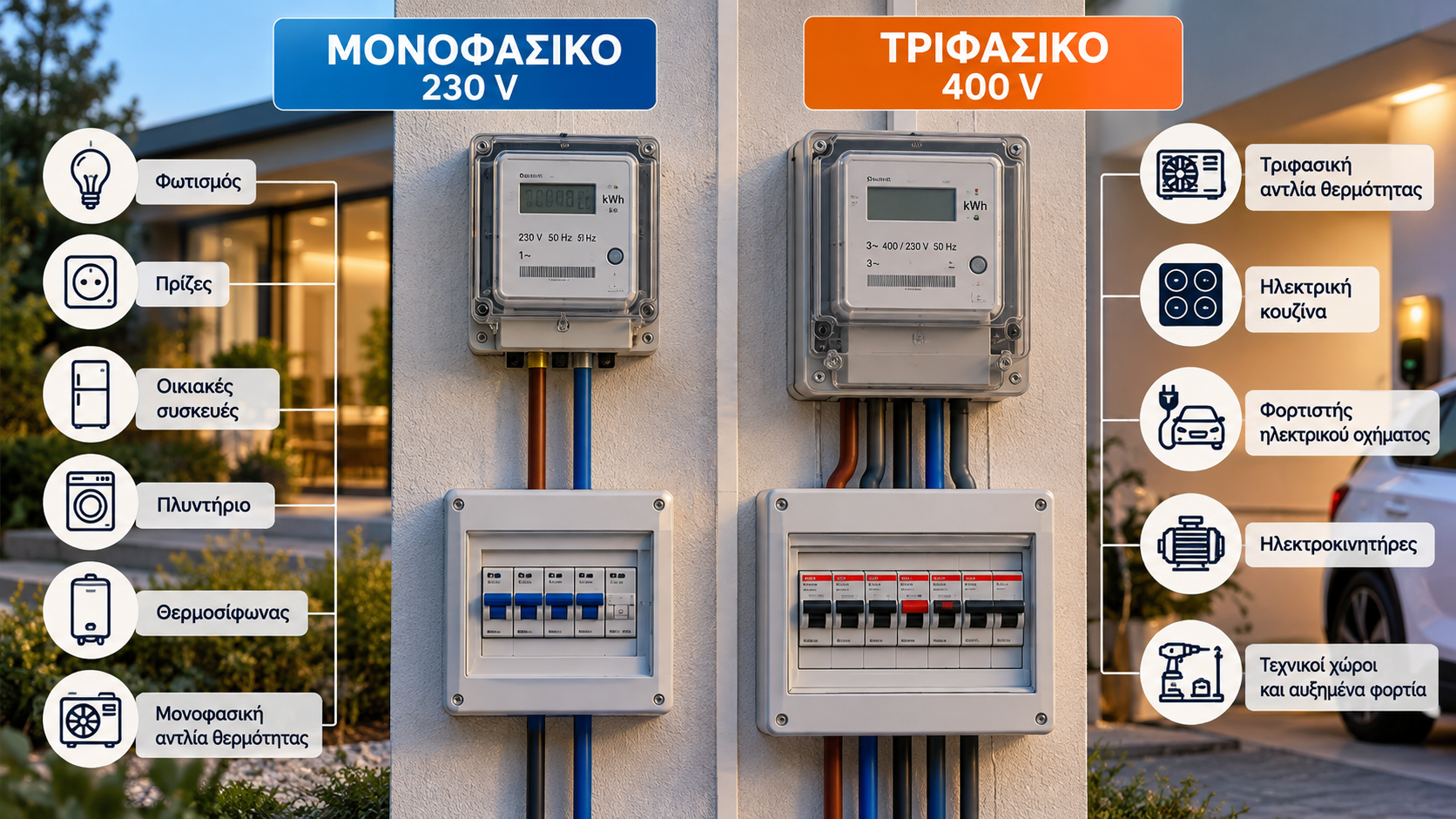

3. Μονοφασικό και τριφασικό: Βασικές διαφορές

Η τριφασική παροχή δεν είναι αυτομάτως καλύτερη για κάθε σπίτι.

Η επιλογή πρέπει να βασίζεται στις πραγματικές ανάγκες.

4. Πόση ισχύ μπορεί να παρέχει μια μονοφασική εγκατάσταση;

Η διαθέσιμη ισχύς εξαρτάται από τα χαρακτηριστικά της ηλεκτρικής παροχής.

Για ένα μονοφασικό κύκλωμα με ημιτονοειδείς συνθήκες, η ενεργός ισχύς μπορεί να υπολογιστεί από τη σχέση:

P = U × I × cosφ

Όπου:

• P: ενεργός ισχύς σε watt.

• U: τάση σε volt.

• I: ένταση ρεύματος σε ampere.

• cosφ: συντελεστής ισχύος.

Για συντελεστή ισχύος ίσο με 1, σε τάση 230 V:

Σημαντικό: Οι τιμές αποτελούν μαθηματικά παραδείγματα, όχι κατάλογο διαθέσιμων παροχών του ΔΕΔΔΗΕ.

Η πραγματική διαθέσιμη ισχύς καθορίζεται από τα χαρακτηριστικά και τους περιορισμούς της συγκεκριμένης σύνδεσης.

Επίσης, η ονομαστική ένταση ενός επιμέρους διακόπτη δεν αποδεικνύει από μόνη της τη συμφωνημένη ισχύ της παροχής.

5. Πόση ισχύ μπορεί να παρέχει μια τριφασική εγκατάσταση;

Για συμμετρικό τριφασικό φορτίο με ημιτονοειδείς συνθήκες, η ενεργός ισχύς υπολογίζεται από τη σχέση:

P = √3 × U × I × cosφ

Όπου U είναι η πολική τάση, δηλαδή η τάση μεταξύ δύο φάσεων.

Για τάση 400 V και συντελεστή ισχύος 1:

Οι παραπάνω τιμές είναι ενδεικτικοί ηλεκτρικοί υπολογισμοί.

Δεν αποτελούν επιβεβαίωση ότι οι συγκεκριμένες παροχές είναι διαθέσιμες ή εγκεκριμένες σε κάθε ακίνητο.

Η πραγματική δυνατότητα ηλεκτροδότησης εξαρτάται από τη σύνδεση και τις προϋποθέσεις του δικτύου.

6. Είναι το τριφασικό ρεύμα πιο οικονομικό;

Όχι απαραίτητα.

Η τριφασική παροχή δεν μειώνει από μόνη της την ενέργεια που καταναλώνει μια ηλεκτρική συσκευή.

Η ηλεκτρική ενέργεια μετριέται σε κιλοβατώρες (kWh).

Μια συσκευή που καταναλώνει 2 kWh για μια συγκεκριμένη εργασία δεν γίνεται αυτομάτως οικονομικότερη επειδή τροφοδοτείται από τριφασική εγκατάσταση.

Ωστόσο, ορισμένος εξοπλισμός μπορεί να έχει διαφορετικά λειτουργικά χαρακτηριστικά ανάλογα με την κατασκευή και την τροφοδότησή του.

Το συνολικό κόστος ηλεκτροδότησης μπορεί επίσης να επηρεάζεται από:

• Το τιμολόγιο.

• Τις ρυθμιζόμενες χρεώσεις.

• Τη συμφωνημένη ισχύ.

• Τις χρεώσεις που συνδέονται με τη συγκεκριμένη σύνδεση.

Επομένως, η οικονομική σύγκριση πρέπει να γίνεται με βάση τα πραγματικά δεδομένα του ακινήτου.

7. Πότε χρειάζεται τριφασικό ρεύμα σε μια κατοικία;

Η τριφασική παροχή μπορεί να είναι χρήσιμη όταν:

• Υπάρχουν πολλά μεγάλα ηλεκτρικά φορτία.

• Απαιτείται τριφασικός εξοπλισμός.

• Η διαθέσιμη μονοφασική ισχύς δεν επαρκεί.

• Προβλέπεται φορτιστής ηλεκτρικού οχήματος με τριφασική τροφοδότηση.

• Υπάρχουν συγκεκριμένες απαιτήσεις από αντλία θερμότητας.

• Χρειάζεται καλύτερη κατανομή σημαντικών φορτίων μεταξύ φάσεων.

Η ανάγκη πρέπει να τεκμηριώνεται με υπολογισμό ηλεκτρικής ζήτησης.

Δεν αρκεί απλώς να προστεθούν οι ονομαστικές ισχείς όλων των συσκευών χωρίς να εξεταστεί ο τρόπος χρήσης τους.

8. Χρειάζεται τριφασικό ρεύμα για αντλία θερμότητας;

Όχι σε όλες τις περιπτώσεις.

Οι αντλίες θερμότητας διατίθενται σε διαφορετικές ηλεκτρικές διαμορφώσεις.

Ορισμένα μοντέλα χρησιμοποιούν μονοφασική τροφοδότηση, ενώ άλλα απαιτούν τριφασική.

Η επιλογή εξαρτάται από:

• Το συγκεκριμένο μοντέλο.

• Την ηλεκτρική ισχύ εισόδου.

• Το μέγιστο ρεύμα λειτουργίας.

• Τις βοηθητικές ηλεκτρικές αντιστάσεις.

• Τις απαιτήσεις του κατασκευαστή.

• Τη διαθέσιμη ισχύ της κατοικίας.

Προσοχή στη θερμική ισχύ

Μια αντλία θερμότητας με θερμική ισχύ 12 kW δεν σημαίνει ότι καταναλώνει συνεχώς 12 kW ηλεκτρικής ενέργειας.

Η θερμική απόδοση και η ηλεκτρική κατανάλωση είναι διαφορετικά μεγέθη.

Για τον ηλεκτρολογικό σχεδιασμό χρησιμοποιούνται τα πραγματικά ηλεκτρικά χαρακτηριστικά της συσκευής.

9. Χρειάζεται τριφασικό για φορτιστή ηλεκτρικού αυτοκινήτου;

Εξαρτάται από την ισχύ φόρτισης και τον φορτιστή.

Στην ευρωπαϊκή αγορά συναντώνται συχνά:

• Μονοφασικοί φορτιστές AC.

• Τριφασικοί φορτιστές AC.

Για παράδειγμα, σε ονομαστικές συνθήκες:

Η πραγματική ισχύς φόρτισης μπορεί να περιορίζεται από:

• Τον ενσωματωμένο φορτιστή του οχήματος.

• Τον εξοπλισμό φόρτισης.

• Τη διαθέσιμη ηλεκτρική παροχή.

• Τις ρυθμίσεις διαχείρισης φορτίου.

• Τους ισχύοντες τεχνικούς περιορισμούς.

Δεν είναι κάθε όχημα ικανό να φορτίζει με 11 ή 22 kW AC.

10. Τι ισχύει για ηλεκτρική κουζίνα και επαγωγικές εστίες;

Οι ηλεκτρικές κουζίνες και οι επαγωγικές εστίες μπορούν να έχουν σημαντική ονομαστική ισχύ.

Ωστόσο, δεν απαιτούν όλες οι συσκευές τριφασική παροχή.

Η κατάλληλη τροφοδότηση εξαρτάται από:

• Το συγκεκριμένο μοντέλο.

• Τις προβλεπόμενες επιλογές σύνδεσης.

• Την ονομαστική ισχύ.

• Τους περιορισμούς λειτουργίας.

• Τις οδηγίες του κατασκευαστή.

Ορισμένες συσκευές προσφέρουν περισσότερες από μία προβλεπόμενες διαμορφώσεις σύνδεσης.

Αυτό δεν σημαίνει ότι επιτρέπεται οποιαδήποτε συνδεσμολογία.

Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή και από αρμόδιο επαγγελματία.

11. Τι είναι η κατανομή φορτίων στις τρεις φάσεις;

Σε μια τριφασική εγκατάσταση, πολλά μονοφασικά κυκλώματα μπορούν να κατανεμηθούν στις τρεις φάσεις.

Ο στόχος είναι η κατάλληλη διαχείριση των ηλεκτρικών φορτίων.

Αν μία φάση επιβαρύνεται σημαντικά περισσότερο από τις υπόλοιπες, μπορεί να εμφανιστούν λειτουργικοί περιορισμοί.

Η σωστή κατανομή απαιτεί αξιολόγηση:

• Των αναμενόμενων φορτίων.

• Της ταυτόχρονης λειτουργίας.

• Των χαρακτηριστικών των συσκευών.

• Των απαιτήσεων προστασίας.

• Της συνολικής εγκατάστασης.

Η κατανομή των κυκλωμάτων πραγματοποιείται κατά τον ηλεκτρολογικό σχεδιασμό.

Δεν πρέπει να γίνονται αυθαίρετες μεταφορές κυκλωμάτων μεταξύ φάσεων.

12. Πώς καταλαβαίνω αν έχω μονοφασικό ή τριφασικό ρεύμα;

Η μορφή της ηλεκτρικής παροχής μπορεί να προκύπτει από:

• Τα στοιχεία της σύμβασης ηλεκτροδότησης.

• Την τεχνική τεκμηρίωση της εγκατάστασης.

• Τα στοιχεία του μετρητή.

• Την ενημέρωση από τον διαχειριστή δικτύου.

• Τον έλεγχο από αρμόδιο ηλεκτρολόγο.

Ορισμένοι μετρητές αναγράφουν πληροφορίες σχετικά με τη μονοφασική ή τριφασική λειτουργία τους.

Ωστόσο, δεν πρέπει να ανοίγονται σφραγισμένα μέρη μετρητών ή ηλεκτρολογικών πινάκων για την αναγνώριση της παροχής.

13. Πώς γίνεται η αλλαγή από μονοφασικό σε τριφασικό;

Στην Ελλάδα, η μεταβολή των χαρακτηριστικών μιας ηλεκτρικής παροχής εξετάζεται μέσω των προβλεπόμενων διαδικασιών του ΔΕΔΔΗΕ.

Η ακριβής διαδικασία εξαρτάται από την υφιστάμενη σύνδεση και το αίτημα.

Σε γενικές γραμμές, μπορεί να περιλαμβάνει:

1. Αξιολόγηση των ηλεκτρικών αναγκών από αρμόδιο ηλεκτρολόγο.

2. Έλεγχο της υφιστάμενης εγκατάστασης.

3. Προσδιορισμό της απαιτούμενης ισχύος και τροφοδότησης.

4. Υποβολή του κατάλληλου αιτήματος στον διαχειριστή δικτύου.

5. Εξέταση των τεχνικών προϋποθέσεων και τυχόν οικονομικών επιβαρύνσεων.

6. Πραγματοποίηση των απαιτούμενων εργασιών από αρμόδιους επαγγελματίες.

7. Διενέργεια των προβλεπόμενων ελέγχων και υποβολή των απαιτούμενων δικαιολογητικών.

8. Ολοκλήρωση της μεταβολής της παροχής σύμφωνα με τις διαδικασίες του διαχειριστή.

Η σειρά και οι λεπτομέρειες μπορεί να διαφέρουν ανάλογα με την περίπτωση.

Δεν πρέπει να θεωρείται δεδομένο ότι κάθε αίτημα αναβάθμισης μπορεί να εγκριθεί χωρίς πρόσθετες εργασίες.

14. Χρειάζεται αλλαγή ηλεκτρολογικού πίνακα;

Η μετάβαση από μονοφασική σε τριφασική παροχή απαιτεί τεχνική αξιολόγηση του υπάρχοντος πίνακα.

Μπορεί να χρειαστούν αλλαγές στην οργάνωση και στον εξοπλισμό της εγκατάστασης.

Ωστόσο, η έκταση των παρεμβάσεων εξαρτάται από την υπάρχουσα κατάσταση.

Πρέπει να εξεταστούν:

• Η καταλληλότητα του πίνακα.

• Η διαθέσιμη χωρητικότητα.

• Οι προστατευτικές διατάξεις.

• Η κατανομή των κυκλωμάτων.

• Οι αγωγοί τροφοδότησης.

• Η γείωση και τα μέτρα προστασίας.

• Οι απαιτήσεις του εφαρμοστέου προτύπου.

Η αλλαγή παροχής δεν πρέπει να αντιμετωπίζεται ως απλή αντικατάσταση μετρητή.

15. Πόσο κοστίζει η μετατροπή από μονοφασικό σε τριφασικό;

Δεν υπάρχει ένα σταθερό κόστος για όλες τις κατοικίες.

Η συνολική δαπάνη μπορεί να περιλαμβάνει:

• Τεχνική αξιολόγηση.

• Εργασίες στον ηλεκτρολογικό πίνακα.

• Τροποποίηση γραμμών τροφοδότησης.

• Υλικά και εργασία ηλεκτρολόγου.

• Μετρήσεις και απαιτούμενη τεκμηρίωση.

• Χρεώσεις του διαχειριστή δικτύου.

• Πρόσθετες εργασίες, εφόσον απαιτούνται.

Το κόστος εξαρτάται από την υπάρχουσα παροχή, τη διαθέσιμη υποδομή και τις τεχνικές απαιτήσεις.

Για αξιόπιστη εκτίμηση χρειάζονται επαγγελματική αυτοψία και ενημέρωση για τις ισχύουσες χρεώσεις.

16. Πότε δεν χρειάζεται αναβάθμιση σε τριφασικό;

Η αναβάθμιση μπορεί να μην είναι απαραίτητη όταν:

• Η υφιστάμενη παροχή καλύπτει την πραγματική ηλεκτρική ζήτηση.

• Δεν υπάρχουν συσκευές που απαιτούν τριφασική τροφοδότηση.

• Η εγκατάσταση μπορεί να λειτουργεί με ασφάλεια εντός των διαθέσιμων ορίων.

• Οι μελλοντικές ανάγκες δεν δικαιολογούν αλλαγή.

• Υπάρχουν κατάλληλες λύσεις διαχείρισης φορτίου, όπου επιτρέπονται.

Η σωστή επιλογή δεν είναι απαραίτητα η μεγαλύτερη δυνατή παροχή.

Είναι εκείνη που ανταποκρίνεται στις πραγματικές απαιτήσεις του ακινήτου.

17. Συχνά λάθη στην επιλογή παροχής

Επιλογή τριφασικού μόνο επειδή θεωρείται καλύτερο

Η τριφασική παροχή έχει πλεονεκτήματα, αλλά δεν είναι απαραίτητη σε κάθε κατοικία.

Σύγχυση θερμικής και ηλεκτρικής ισχύος

Ιδιαίτερα στις αντλίες θερμότητας, η θερμική απόδοση δεν ταυτίζεται με την ηλεκτρική κατανάλωση.

Παράβλεψη της ταυτόχρονης λειτουργίας

Η αξιολόγηση της παροχής πρέπει να λαμβάνει υπόψη τον τρόπο λειτουργίας των συσκευών.

Αγνόηση των απαιτήσεων του κατασκευαστή

Η επιλογή τροφοδότησης πρέπει να είναι συμβατή με τις προδιαγραφές του εξοπλισμού.

Υποτίμηση των εργασιών αναβάθμισης

Η αλλαγή παροχής μπορεί να απαιτεί τροποποιήσεις στην εσωτερική εγκατάσταση.

Απουσία επαγγελματικού ελέγχου

Η απόφαση λαμβάνεται χωρίς τεχνική αξιολόγηση.

18. Συχνές ερωτήσεις

Είναι καλύτερο το τριφασικό από το μονοφασικό;

Όχι σε όλες τις περιπτώσεις. Το κατάλληλο σύστημα εξαρτάται από τα φορτία και τις ανάγκες της κατοικίας.

Έχει το τριφασικό μεγαλύτερη τάση;

Η συνήθης τάση μεταξύ φάσης και ουδετέρου είναι 230 V και στις δύο περιπτώσεις. Σε τριφασικό δίκτυο υπάρχει επίσης τάση περίπου 400 V μεταξύ δύο φάσεων.

Καίει περισσότερο ρεύμα το τριφασικό;

Όχι από μόνο του. Η κατανάλωση εξαρτάται από τις συσκευές και τη λειτουργία τους.

Χρειάζομαι τριφασικό για αντλία θερμότητας;

Μόνο εφόσον το απαιτεί ο εξοπλισμός ή το δικαιολογούν οι συνολικές ηλεκτρικές ανάγκες.

Χρειάζομαι τριφασικό για ηλεκτρική κουζίνα;

Εξαρτάται από τις προδιαγραφές της συσκευής και τη διαθέσιμη παροχή.

Μπορώ να φορτίζω ηλεκτρικό αυτοκίνητο με μονοφασικό;

Ναι, με κατάλληλο εξοπλισμό και εγκατάσταση, εντός των επιτρεπόμενων ηλεκτρικών ορίων.

Ποιος εγκρίνει την αλλαγή παροχής;

Η διαδικασία πραγματοποιείται μέσω του αρμόδιου διαχειριστή δικτύου, σύμφωνα με τις ισχύουσες προϋποθέσεις.

Χρειάζεται νέα ΥΔΕ;

Οι υποχρεώσεις ελέγχου και τεκμηρίωσης πρέπει να εξετάζονται σύμφωνα με το είδος των τροποποιήσεων και το ισχύον κανονιστικό πλαίσιο.

Συμπέρασμα

Η επιλογή μεταξύ μονοφασικής και τριφασικής ηλεκτρικής παροχής πρέπει να βασίζεται στις πραγματικές ηλεκτρικές ανάγκες της κατοικίας.

Η μονοφασική παροχή μπορεί να καλύπτει πολλές οικιακές εφαρμογές, ενώ η τριφασική προσφέρει δυνατότητες για μεγαλύτερα φορτία και εξοπλισμό που απαιτεί τρεις φάσεις.

Η εγκατάσταση αντλίας θερμότητας, φορτιστή ηλεκτρικού οχήματος ή άλλης ισχυρής συσκευής δεν συνεπάγεται αυτομάτως ότι χρειάζεται αλλαγή παροχής.

Η τεχνική αξιολόγηση, ο υπολογισμός της ζήτησης και η εξέταση των διαθέσιμων επιλογών είναι απαραίτητα πριν από οποιαδήποτε απόφαση.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημείωση: Το άρθρο παρέχει γενικές τεχνικές πληροφορίες και δεν υποκαθιστά ηλεκτρολογική μελέτη ή αξιολόγηση από αρμόδιο επαγγελματία. Οι διαδικασίες αλλαγής παροχής και οι σχετικές απαιτήσεις πρέπει να επιβεβαιώνονται με τον αρμόδιο διαχειριστή δικτύου.

Τεχνικές πηγές

• IEC 60038 — Standard voltages.

• IEC 60364 — Low-voltage electrical installations.

• IEC 60364-4-41 — Protection against electric shock.

• IEC 60364-5-52 — Selection and erection of wiring systems.

• IEC 60364-6 — Verification.

• IEC 60364-7-722 — Supplies for electric vehicles.

• ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

• ΔΕΔΔΗΕ — Επίσημες πληροφορίες για μεταβολές ηλεκτρικών παροχών και διαδικασίες σύνδεσης.
