Λέβητας φυσικού αερίου στο σπίτι: Επιλογή ισχύος, απόδοση και σωστή λειτουργία
Ο λέβητας φυσικού αερίου αποτελεί μία από τις συνηθέστερες λύσεις για τη θέρμανση κατοικιών και την παραγωγή ζεστού νερού χρήσης.
Ωστόσο, η σωστή επιλογή δεν εξαρτάται αποκλειστικά από την ονομαστική ισχύ του λέβητα ή την τιμή αγοράς του.
Η θερμική συμπεριφορά του κτιρίου, η τεχνολογία συμπύκνωσης, το εύρος διαμόρφωσης ισχύος, οι θερμοκρασίες λειτουργίας και οι ανάγκες ζεστού νερού επηρεάζουν σημαντικά την πραγματική απόδοση.
Ένας σωστά επιλεγμένος και ρυθμισμένος λέβητας μπορεί να λειτουργεί αποδοτικά και σταθερά, περιορίζοντας τις άσκοπες εκκινήσεις και την κατανάλωση καυσίμου.

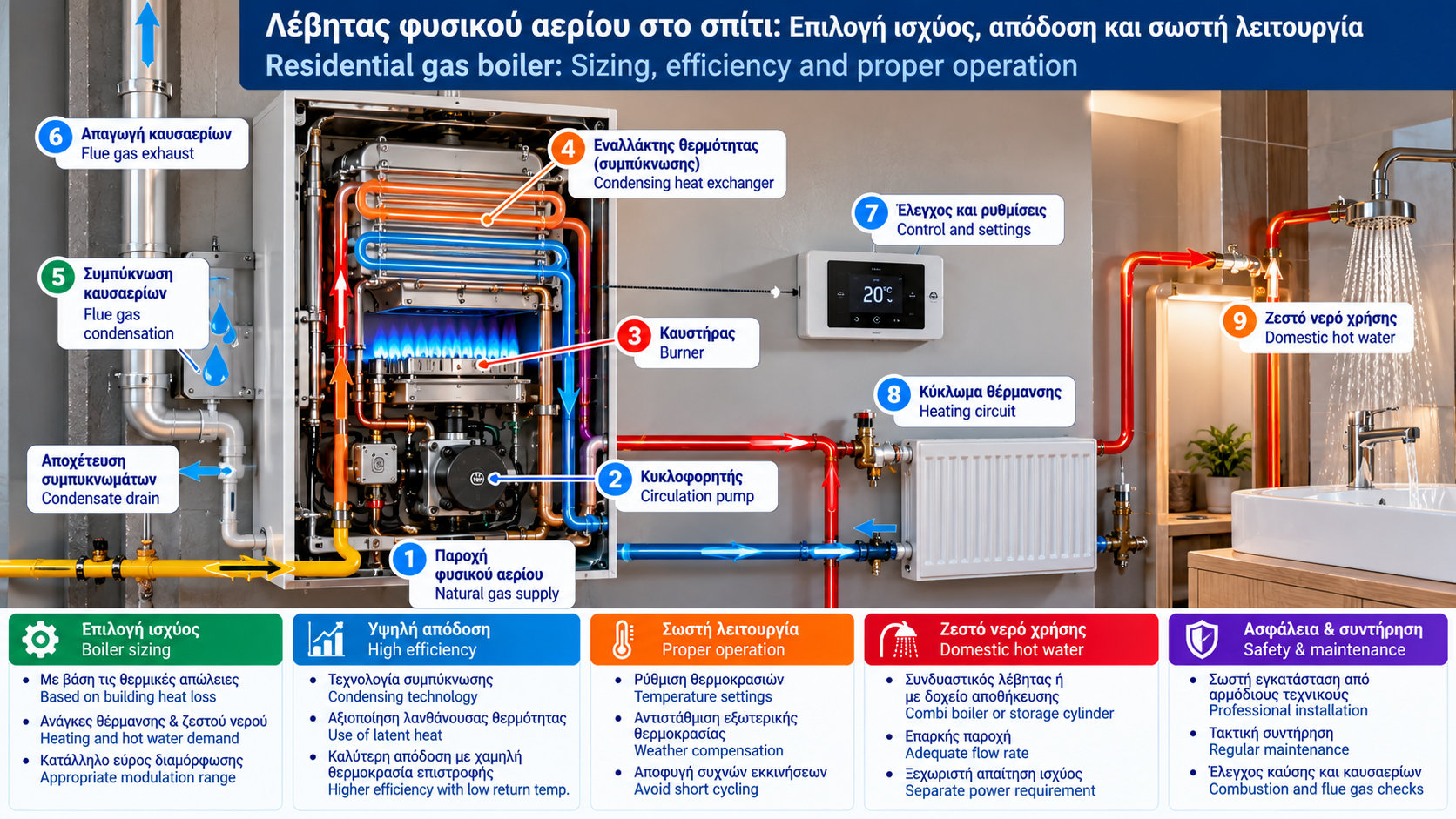

1. Πώς λειτουργεί ένας λέβητας φυσικού αερίου;
Ο λέβητας χρησιμοποιεί την ενέργεια που απελευθερώνεται κατά την καύση του φυσικού αερίου για να θερμάνει νερό.
Η βασική διαδικασία περιλαμβάνει:
Δημιουργία ζήτησης θέρμανσης από τον θερμοστάτη ή τον ελεγκτή.
Εκκίνηση της προβλεπόμενης ακολουθίας ασφαλείας.
Προετοιμασία και έναυση του καυστήρα.
Μεταφορά θερμότητας μέσω του εναλλάκτη.
Κυκλοφορία θερμού νερού προς τα θερμαντικά σώματα ή την ενδοδαπέδια θέρμανση.
Προσαρμογή της ισχύος ανάλογα με τη ζήτηση.
Διακοπή ή μείωση λειτουργίας όταν καλυφθεί το θερμικό φορτίο.
Οι ακριβείς λειτουργίες εξαρτώνται από το μοντέλο και τον αυτοματισμό του λέβητα.
2. Τι είναι ο λέβητας συμπύκνωσης;
Ο λέβητας συμπύκνωσης αξιοποιεί μέρος της θερμότητας που περιέχεται στους υδρατμούς των καυσαερίων.
Σε έναν συμβατικό λέβητα, σημαντικό μέρος αυτής της ενέργειας απομακρύνεται μέσω της καπνοδόχου.
Στον λέβητα συμπύκνωσης, τα καυσαέρια ψύχονται μέσα σε κατάλληλο εναλλάκτη, επιτρέποντας σε μέρος των υδρατμών να συμπυκνωθεί και να αποδώσει πρόσθετη θερμότητα στο νερό του συστήματος.
Η αποτελεσματικότητα αυτής της διαδικασίας εξαρτάται ιδιαίτερα από τη θερμοκρασία επιστροφής του νερού.
Γιατί είναι σημαντική η θερμοκρασία επιστροφής;
Όσο χαμηλότερη είναι η θερμοκρασία επιστροφής, τόσο ευνοϊκότερες γίνονται συνήθως οι συνθήκες συμπύκνωσης.
Για φυσικό αέριο, το σημείο δρόσου των καυσαερίων βρίσκεται συχνά περίπου στην περιοχή 50–60°C, αλλά μεταβάλλεται με τη σύσταση του καυσίμου και τις συνθήκες καύσης.
Η λειτουργία κάτω από αυτή την περιοχή ευνοεί τη συμπύκνωση, χωρίς να σημαίνει ότι υπάρχει ένα απόλυτο όριο για κάθε εγκατάσταση.
3. Τι σημαίνει απόδοση 100% ή μεγαλύτερη;
Σε τεχνικά φυλλάδια λεβήτων μπορεί να εμφανίζονται αποδόσεις μεγαλύτερες από 100%.
Αυτό δεν σημαίνει ότι ο λέβητας παράγει περισσότερη ενέργεια από όση περιέχει το καύσιμο.
Η εξήγηση βρίσκεται στη βάση υπολογισμού της απόδοσης.
Όταν χρησιμοποιείται η κατώτερη θερμογόνος δύναμη (LHV), δεν περιλαμβάνεται η λανθάνουσα θερμότητα των υδρατμών.
Ένας λέβητας συμπύκνωσης μπορεί να ανακτήσει μέρος αυτής της θερμότητας και έτσι η απόδοση σε βάση LHV να εμφανίζεται πάνω από 100%.
Σε βάση ανώτερης θερμογόνου δύναμης (HHV), η απόδοση παραμένει κάτω από 100%.
Για αξιόπιστη σύγκριση δύο λεβήτων πρέπει να χρησιμοποιείται η ίδια βάση υπολογισμού και οι ίδιες συνθήκες δοκιμής.
4. Πόσα kW χρειάζεται ένας λέβητας κατοικίας;
Η απαιτούμενη ισχύς θέρμανσης καθορίζεται από τις θερμικές απώλειες του κτιρίου.
Επηρεάζεται από:
Την επιφάνεια και τη γεωμετρία της κατοικίας.
Τη θερμομόνωση.
Τα κουφώματα.
Την περιοχή και την εξωτερική θερμοκρασία σχεδιασμού.
Τον αερισμό και τις διηθήσεις αέρα.
Τις επιθυμητές εσωτερικές θερμοκρασίες.
Τις θερμικές γέφυρες.
Η σωστή διαδικασία είναι ο υπολογισμός του θερμικού φορτίου, για παράδειγμα με μεθοδολογία του EN 12831-1, όπου εφαρμόζεται.
Ενδεικτικό παράδειγμα
Μια κατοικία 100 m² μπορεί να έχει θερμικές απώλειες 6 kW, 10 kW ή και μεγαλύτερες, ανάλογα με τα χαρακτηριστικά της.
Επομένως, δεν είναι τεχνικά σωστό να επιλέγουμε λέβητα αποκλειστικά με έναν σταθερό αριθμό W/m².
5. Γιατί πολλοί οικιακοί λέβητες είναι 24 kW;
Στην αγορά υπάρχουν συχνά επίτοιχοι λέβητες με ονομαστική ισχύ περίπου 24 kW.
Αυτό δεν σημαίνει ότι κάθε κατοικία χρειάζεται 24 kW για θέρμανση.
Σε πολλούς συνδυαστικούς λέβητες (combi boilers), η υψηλότερη ονομαστική ισχύς σχετίζεται κυρίως με την παραγωγή ζεστού νερού χρήσης.
Η ισχύς που απαιτείται για την άμεση θέρμανση νερού μπορεί να είναι σημαντικά μεγαλύτερη από το θερμικό φορτίο του κτιρίου.
Γι’ αυτό είναι απαραίτητο να εξετάζονται ξεχωριστά:
Η μέγιστη ισχύς θέρμανσης.
Η μέγιστη ισχύς παραγωγής ζεστού νερού.
Η ελάχιστη θερμική ισχύς.
Το εύρος διαμόρφωσης.
6. Τι είναι το εύρος διαμόρφωσης ισχύος;
Οι σύγχρονοι λέβητες μπορούν να μεταβάλλουν την ισχύ του καυστήρα ανάλογα με τη ζήτηση.
Για παράδειγμα, ένας λέβητας με εύρος λειτουργίας 3–24 kW μπορεί, υπό τις προβλεπόμενες συνθήκες, να μειώνει την αποδιδόμενη ισχύ του έως περίπου 3 kW.
Αυτό είναι ιδιαίτερα χρήσιμο κατά τις περιόδους με ήπιες εξωτερικές θερμοκρασίες.
Εάν το πραγματικό θερμικό φορτίο είναι χαμηλότερο από την ελάχιστη ισχύ του λέβητα, ο λέβητας μπορεί να αναγκάζεται να πραγματοποιεί συχνές εκκινήσεις και διακοπές.
Το φαινόμενο αυτό ονομάζεται short cycling.
7. Γιατί είναι πρόβλημα το short cycling;
Οι συχνές εκκινήσεις και διακοπές μπορεί να προκαλέσουν:
Πρόσθετες λειτουργικές απώλειες.
Μειωμένη σταθερότητα θερμοκρασίας.
Περισσότερους κύκλους λειτουργίας εξαρτημάτων.
Λιγότερο αποτελεσματική λειτουργία σε ορισμένες συνθήκες.
Η αντιμετώπιση εξαρτάται από τη σωστή επιλογή λέβητα, τον έλεγχο της ελάχιστης ισχύος, την υδραυλική εγκατάσταση και τη στρατηγική αυτοματισμού.
Δεν λύνεται πάντοτε με απλή αλλαγή θερμοστάτη.
8. Λέβητας για θερμαντικά σώματα ή ενδοδαπέδια θέρμανση;
Οι λέβητες συμπύκνωσης μπορούν να συνεργάζονται με διαφορετικά συστήματα διανομής θερμότητας.
Θερμαντικά σώματα
Τα θερμαντικά σώματα ενδέχεται να απαιτούν υψηλότερες θερμοκρασίες προσαγωγής, ανάλογα με τη διαστασιολόγησή τους.
Εάν είναι επαρκώς μεγάλα για το πραγματικό φορτίο του χώρου, μπορούν συχνά να λειτουργούν με χαμηλότερες θερμοκρασίες νερού.
Ενδοδαπέδια θέρμανση
Η ενδοδαπέδια θέρμανση λειτουργεί συνήθως με χαμηλότερες θερμοκρασίες προσαγωγής, κάτι που ευνοεί τη συμπύκνωση.
Ωστόσο, η πραγματική απόδοση εξαρτάται από ολόκληρο το σύστημα και όχι μόνο από τον τύπο των θερμαντικών σωμάτων.
9. Τι είναι η αντιστάθμιση εξωτερικής θερμοκρασίας;
Η αντιστάθμιση προσαρμόζει τη θερμοκρασία προσαγωγής του νερού με βάση την εξωτερική θερμοκρασία και την επιλεγμένη καμπύλη θέρμανσης.
Όταν ο καιρός είναι ήπιος, το σύστημα μπορεί να λειτουργεί με χαμηλότερη θερμοκρασία νερού.
Όταν επικρατούν χαμηλές εξωτερικές θερμοκρασίες, η θερμοκρασία προσαγωγής αυξάνεται όσο απαιτείται.
Η σωστή ρύθμιση της καμπύλης μπορεί να βελτιώσει τη λειτουργία και να περιορίσει άσκοπα υψηλές θερμοκρασίες.
Η αντιστάθμιση πρέπει να προσαρμόζεται στις πραγματικές ανάγκες του κτιρίου.
10. Παραγωγή ζεστού νερού χρήσης
Οι οικιακοί λέβητες μπορεί να παράγουν ζεστό νερό με διαφορετικούς τρόπους.
Συνδυαστικός λέβητας (Combi)
Παράγει ζεστό νερό κατά τη ζήτηση, χωρίς απαραίτητα να απαιτεί ξεχωριστό δοχείο αποθήκευσης.
Η διαθέσιμη παροχή εξαρτάται από την ισχύ, τη θερμοκρασία εισόδου του κρύου νερού και την επιθυμητή θερμοκρασία εξόδου.
Λέβητας με δοχείο αποθήκευσης
Χρησιμοποιεί θερμοδοχείο για την κάλυψη της ζήτησης.
Μπορεί να είναι κατάλληλος όταν απαιτείται μεγαλύτερη ταυτόχρονη παροχή ζεστού νερού, ανάλογα με τη διαστασιολόγηση.
11. Πώς υπολογίζεται η ισχύς για ζεστό νερό;
Η θερμική ισχύς που απαιτείται για τη θέρμανση νερού μπορεί να εκτιμηθεί από τη σχέση:
P = ṁ × cp × ΔT
Όπου:
P: θερμική ισχύς (kW).
ṁ: παροχή μάζας νερού (kg/s).
cp: ειδική θερμοχωρητικότητα νερού (περίπου 4,18 kJ/kg·K).
ΔT: αύξηση θερμοκρασίας (K).
Παράδειγμα
Για παροχή περίπου 10 λίτρων ανά λεπτό και αύξηση θερμοκρασίας 35°C, η απαιτούμενη θερμική ισχύς είναι περίπου:
P ≈ 24,4 kW
Η τιμή αφορά την ωφέλιμη θερμική ισχύ προς το νερό, χωρίς να συνυπολογίζονται πρόσθετες απώλειες.
Αυτό εξηγεί γιατί ένας συνδυαστικός λέβητας μπορεί να χρειάζεται υψηλή ισχύ για ζεστό νερό, ακόμη και όταν η κατοικία έχει μικρές ανάγκες θέρμανσης.
12. Πόσο φυσικό αέριο καταναλώνει ένας λέβητας;
Η κατανάλωση εξαρτάται από τη θερμική ισχύ που αποδίδεται, την απόδοση και τη θερμογόνο δύναμη του αερίου.
Μια απλοποιημένη σχέση είναι:
Παροχή αερίου = Ωφέλιμη ισχύς / (Απόδοση × Θερμογόνος δύναμη ανά m³)
Οι μονάδες και η βάση της απόδοσης πρέπει να είναι συνεπείς.
Ενδεικτικό παράδειγμα
Έστω λέβητας που αποδίδει 10 kW, με απόδοση 95% σε βάση κατώτερης θερμογόνου δύναμης και υποθετική κατώτερη θερμογόνο δύναμη αερίου 10 kWh/Nm³.
Η εκτιμώμενη παροχή είναι:
10 / (0,95 × 10) ≈ 1,05 Nm³/h
Το παράδειγμα είναι ενδεικτικό και δεν αποτελεί πρόβλεψη πραγματικού λογαριασμού.
Η πραγματική κατανάλωση εξαρτάται από το φορτίο, τον χρόνο λειτουργίας, τις συνθήκες εγκατάστασης και τα χαρακτηριστικά του παρεχόμενου αερίου.
13. Ποιες ρυθμίσεις επηρεάζουν την απόδοση;
Σημαντικές παράμετροι είναι:
Η θερμοκρασία προσαγωγής.
Η θερμοκρασία επιστροφής.
Η καμπύλη αντιστάθμισης.
Ο έλεγχος χώρου.
Το εύρος διαμόρφωσης ισχύος.
Η υδραυλική εξισορρόπηση.
Η κατάσταση των θερμαντικών σωμάτων.
Οι απαιτήσεις ζεστού νερού.
Δεν υπάρχει μία ιδανική θερμοκρασία προσαγωγής που να ισχύει για όλες τις κατοικίες.
Στόχος είναι η χαμηλότερη πρακτικά κατάλληλη θερμοκρασία που καλύπτει αξιόπιστα τις ανάγκες θέρμανσης, χωρίς να παραβιάζονται οι απαιτήσεις του εξοπλισμού και του συστήματος.
14. Τι πρέπει να προσέχουμε στην εγκατάσταση;
Πριν από την επιλογή και εγκατάσταση λέβητα πρέπει να εξετάζονται:
Οι πραγματικές θερμικές απώλειες του κτιρίου.
Η απαιτούμενη παροχή ζεστού νερού.
Η διαθέσιμη πίεση και παροχή φυσικού αερίου.
Η συμβατότητα με το υφιστάμενο σύστημα θέρμανσης.
Η απαγωγή καυσαερίων και η προσαγωγή αέρα.
Η διαχείριση συμπυκνωμάτων.
Η ποιότητα νερού και η προστασία του υδραυλικού κυκλώματος.
Οι απαιτήσεις συντήρησης και πρόσβασης.
Η εγκατάσταση και η θέση σε λειτουργία πραγματοποιούνται από τα κατά νόμο αρμόδια πρόσωπα.
15. Συντήρηση και ασφαλής λειτουργία
Ο λέβητας πρέπει να συντηρείται σύμφωνα με τις οδηγίες του κατασκευαστή και τις εφαρμοστέες απαιτήσεις.
Ο τεχνικός έλεγχος μπορεί να περιλαμβάνει:
Επιθεώρηση καυστήρα και εναλλάκτη.
Έλεγχο συστήματος καυσαερίων.
Έλεγχο καύσης με κατάλληλο αναλυτή.
Έλεγχο στεγανότητας όπου προβλέπεται.
Έλεγχο κυκλοφορίας και υδραυλικής πίεσης.
Επιθεώρηση διαδρομής συμπυκνωμάτων.
Έλεγχο διατάξεων ασφαλείας.
Οι ρυθμίσεις καύσης και οι επεμβάσεις σε εξαρτήματα αερίου δεν αποτελούν εργασίες του χρήστη.
16. Σχετικά τεχνικά πρότυπα
Ανάλογα με την εγκατάσταση, σχετικά πρότυπα περιλαμβάνουν:
EN 12831-1: Μέθοδος υπολογισμού θερμικού φορτίου σχεδιασμού.
EN 15502: Λέβητες αερίου για κεντρική θέρμανση.
EN 1775: Σωληνώσεις αερίου σε κτίρια.
EN 12828: Σχεδιασμός συστημάτων θέρμανσης με νερό.
EN 15316: Μέθοδοι υπολογισμού ενεργειακών απαιτήσεων και απόδοσης τεχνικών συστημάτων κτιρίων.
Η εφαρμογή κάθε προτύπου εξαρτάται από το είδος του εξοπλισμού και το ισχύον κανονιστικό πλαίσιο.
Συμπέρασμα
Η σωστή επιλογή οικιακού λέβητα φυσικού αερίου απαιτεί περισσότερα από την επιλογή μιας ονομαστικής ισχύος σε kW.
Η πραγματική θερμική ανάγκη του κτιρίου, η ελάχιστη ισχύς λειτουργίας, η παραγωγή ζεστού νερού και οι θερμοκρασίες του συστήματος καθορίζουν την καταλληλότητα του εξοπλισμού.
Ένας καλά διαστασιολογημένος λέβητας συμπύκνωσης, σε συνδυασμό με κατάλληλο αυτοματισμό, σωστή υδραυλική εγκατάσταση και επαγγελματική συντήρηση, μπορεί να προσφέρει αξιόπιστη θέρμανση και αποτελεσματική αξιοποίηση του φυσικού αερίου.
