Κυκλοφορητής θέρμανσης: Τι είναι, πώς λειτουργεί και βασικά χαρακτηριστικά
Ο κυκλοφορητής θέρμανσης αποτελεί ένα από τα σημαντικότερα εξαρτήματα μιας εγκατάστασης κεντρικής θέρμανσης. Είναι η αντλία που εξασφαλίζει την κυκλοφορία του νερού ανάμεσα στην πηγή θερμότητας και τα θερμαντικά σώματα, την ενδοδαπέδια θέρμανση ή άλλους εναλλάκτες θερμότητας.
Χωρίς την κατάλληλη κυκλοφορία νερού, ακόμη και ένας αποδοτικός λέβητας ή μια σύγχρονη αντλία θερμότητας δεν μπορεί να μεταφέρει σωστά τη θερμική ενέργεια στους χώρους.
Στον οδηγό αυτό εξηγούμε πώς λειτουργεί ο κυκλοφορητής, ποιοι είναι οι βασικοί τύποι του, τι σημαίνουν η παροχή και το μανομετρικό ύψος και ποια χαρακτηριστικά επηρεάζουν την απόδοσή του.
1. Τι είναι ο κυκλοφορητής θέρμανσης;
Ο κυκλοφορητής είναι μια ηλεκτροκίνητη αντλία, συνήθως φυγοκεντρικού τύπου, σχεδιασμένη για την κυκλοφορία νερού σε υδραυλικά κυκλώματα θέρμανσης.
Στα περισσότερα σύγχρονα οικιακά συστήματα χρησιμοποιούνται κυκλοφορητές υγρού ρότορα (wet-rotor circulators), στους οποίους το αντλούμενο υγρό συμβάλλει στη λίπανση και την ψύξη των κατάλληλα σχεδιασμένων εσωτερικών εξαρτημάτων.
Ο κυκλοφορητής δεν παράγει θερμότητα. Η λειτουργία του είναι να μεταφέρει το νερό που έχει θερμανθεί από τον λέβητα ή την αντλία θερμότητας προς τα σημεία κατανάλωσης και να εξασφαλίζει την επιστροφή του στην πηγή θερμότητας.
Η σωστή λειτουργία του επηρεάζει:
Τη μεταφορά θερμότητας στο δίκτυο.
Την ομοιόμορφη θέρμανση των χώρων.
Τη θερμοκρασιακή διαφορά προσαγωγής και επιστροφής.
Την ηλεκτρική κατανάλωση της εγκατάστασης.
Τον υδραυλικό θόρυβο και τη σταθερότητα λειτουργίας.
2. Πώς λειτουργεί ο κυκλοφορητής;
Στο εσωτερικό του κυκλοφορητή υπάρχει μια πτερωτή που περιστρέφεται μέσω ηλεκτροκινητήρα.
Η περιστροφή της πτερωτής προσδίδει ενέργεια στο νερό, δημιουργώντας διαφορά πίεσης μεταξύ εισόδου και εξόδου.
Αυτή η διαφορά πίεσης υπερνικά τις υδραυλικές αντιστάσεις των σωληνώσεων, των βαλβίδων, των θερμαντικών σωμάτων και των υπόλοιπων εξαρτημάτων.
Σε ένα τυπικό κλειστό κύκλωμα θέρμανσης, η διαδικασία είναι η εξής:
Ο λέβητας ή η αντλία θερμότητας θερμαίνει το νερό.
Ο κυκλοφορητής εξασφαλίζει την απαιτούμενη ροή.
Το νερό μεταφέρει θερμότητα στα θερμαντικά σώματα ή στην ενδοδαπέδια θέρμανση.
Το νερό επιστρέφει στην πηγή θερμότητας.
Ο κύκλος επαναλαμβάνεται όσο υπάρχει ζήτηση θέρμανσης.
Σημαντικό: Σε ένα πλήρως γεμάτο και σωστά εξαερωμένο κλειστό κύκλωμα, ο κυκλοφορητής δεν χρειάζεται να ανυψώνει συνεχώς το νερό μέχρι τον τελευταίο όροφο. Το βασικό έργο του είναι να υπερνικά τις απώλειες πίεσης από την κυκλοφορία του νερού.
3. Ποια είναι τα βασικά εξαρτήματα;
Ένας τυπικός κυκλοφορητής θέρμανσης περιλαμβάνει:
Σώμα αντλίας: Το υδραυλικό περίβλημα που διαθέτει τα στόμια εισόδου και εξόδου.
Πτερωτή: Το περιστρεφόμενο εξάρτημα που μεταφέρει ενέργεια στο νερό.
Ηλεκτροκινητήρα: Παρέχει την απαιτούμενη μηχανική ισχύ για την περιστροφή της πτερωτής.
Ρότορα και έδρανα: Συμμετέχουν στη λειτουργία του κινητήρα και στην υποστήριξη των περιστρεφόμενων εξαρτημάτων.
Ηλεκτρονική μονάδα ελέγχου: Στους σύγχρονους κυκλοφορητές ρυθμίζει την ταχύτητα περιστροφής και τον τρόπο λειτουργίας.
Ηλεκτρική σύνδεση και πίνακα ρυθμίσεων: Επιτρέπουν την τροφοδοσία, την επιλογή λειτουργίας και, ανάλογα με το μοντέλο, την εμφάνιση ενδείξεων ή σφαλμάτων.
Η ακριβής κατασκευή διαφέρει ανάλογα με τον κατασκευαστή και τη σειρά προϊόντων.
4. Συμβατικοί και ηλεκτρονικοί κυκλοφορητές
Οι κυκλοφορητές διακρίνονται, μεταξύ άλλων, ανάλογα με τον τρόπο ελέγχου της ταχύτητας περιστροφής.
Συμβατικοί κυκλοφορητές σταθερών στροφών
Οι παλαιότεροι κυκλοφορητές διαθέτουν συνήθως επιλογή μεταξύ συγκεκριμένων βαθμίδων ταχύτητας.
Ο εγκαταστάτης επιλέγει μία βαθμίδα, η οποία παραμένει σταθερή κατά τη λειτουργία.
Αν μειωθεί η ζήτηση θερμότητας και κλείσουν θερμοστατικές βαλβίδες, ο κυκλοφορητής δεν προσαρμόζει απαραίτητα αυτόματα την ταχύτητά του.
Αυτό μπορεί να προκαλέσει αυξημένες διαφορές πίεσης, θόρυβο ή περιττή ηλεκτρική κατανάλωση.
Ηλεκτρονικοί κυκλοφορητές μεταβλητών στροφών

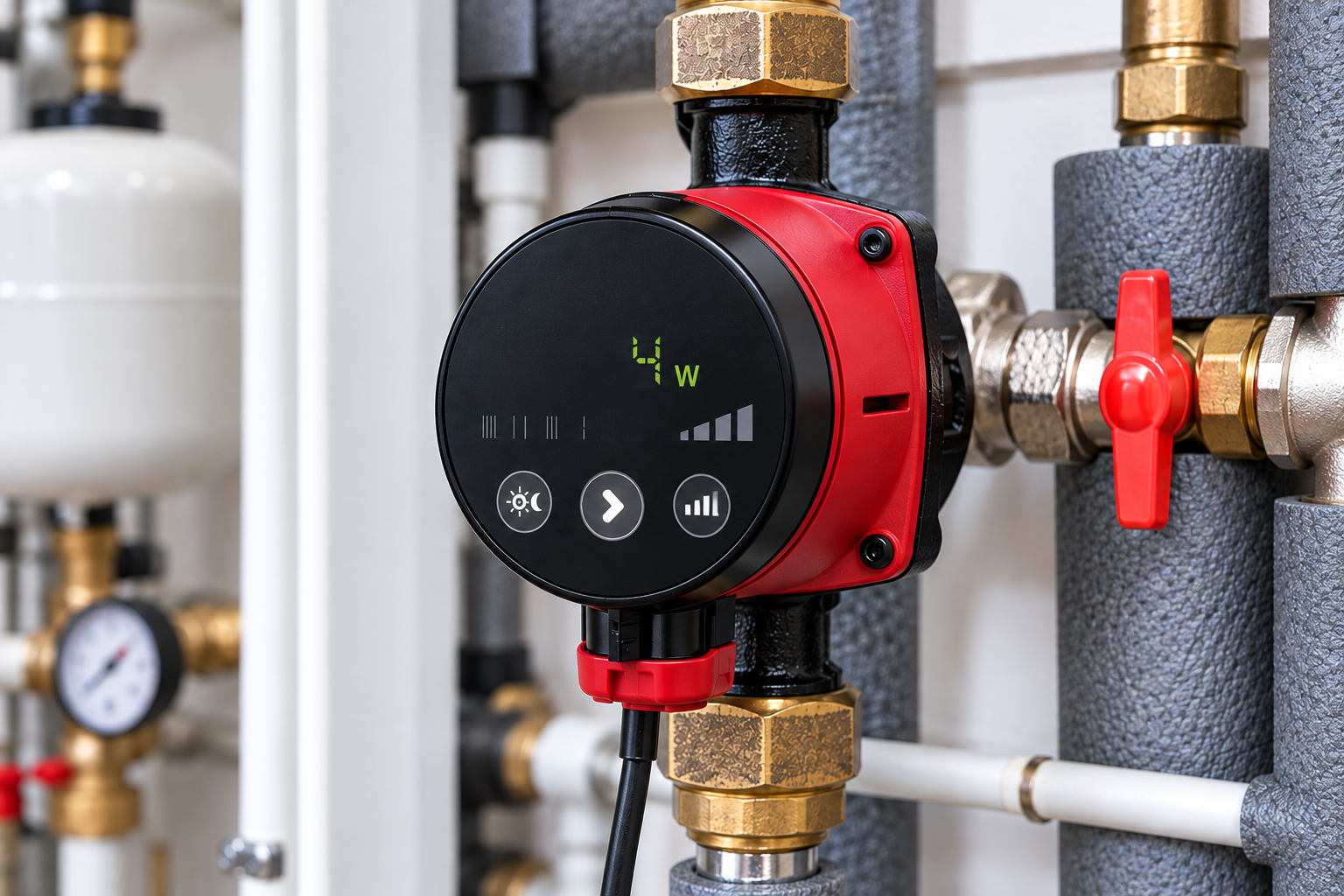

Οι σύγχρονοι κυκλοφορητές υψηλής απόδοσης διαθέτουν ηλεκτρονικό έλεγχο κινητήρα.
Μπορούν να μεταβάλλουν την ταχύτητα περιστροφής σύμφωνα με την επιλεγμένη λειτουργία ελέγχου και τις υδραυλικές συνθήκες.
Ανάλογα με το μοντέλο, υποστηρίζουν λειτουργίες όπως:
Αναλογική διαφορική πίεση.
Σταθερή διαφορική πίεση.
Σταθερή καμπύλη ή σταθερή ταχύτητα.
Αυτόματη προσαρμογή λειτουργίας.
Οι λειτουργίες αυτές δεν είναι διαθέσιμες σε όλα τα μοντέλα.
Η κατάλληλη επιλογή εξαρτάται από το είδος της εγκατάστασης.
5. Τι είναι η παροχή νερού (m³/h);
Η παροχή εκφράζει τον όγκο νερού που μετακινείται από τον κυκλοφορητή στη μονάδα του χρόνου.
Συνήθως αναγράφεται σε κυβικά μέτρα ανά ώρα (m³/h).
Η απαιτούμενη παροχή εξαρτάται κυρίως από τη θερμική ισχύ που πρέπει να μεταφερθεί και τη θερμοκρασιακή διαφορά μεταξύ προσαγωγής και επιστροφής.
Για νερό, σε συνήθεις συνθήκες θέρμανσης, χρησιμοποιείται προσεγγιστικά η σχέση:
Q = P / (1,163 × ΔΤ)
Όπου:
Q: Παροχή νερού σε m³/h.
P: Μεταφερόμενη θερμική ισχύς σε kW.
ΔΤ: Θερμοκρασιακή διαφορά προσαγωγής–επιστροφής σε °C.
1,163: Προσεγγιστικός συντελεστής για το νερό.
Παράδειγμα υπολογισμού
Έστω εγκατάσταση θέρμανσης με:
Θερμική ισχύ: 20 kW.
Θερμοκρασία προσαγωγής: 70°C.
Θερμοκρασία επιστροφής: 50°C.
Η θερμοκρασιακή διαφορά είναι:
ΔΤ = 70 − 50 = 20°C
Άρα:
Q = 20 / (1,163 × 20)
Q ≈ 0,86 m³/h
Η εγκατάσταση χρειάζεται περίπου 0,86 m³/h για τη μεταφορά θερμικής ισχύος 20 kW με διαφορά θερμοκρασίας 20°C.
Το αποτέλεσμα είναι ενδεικτικό και δεν αρκεί από μόνο του για την επιλογή κυκλοφορητή.
6. Τι είναι το μανομετρικό ύψος (m);
Το μανομετρικό ύψος εκφράζει την ενέργεια ανά μονάδα βάρους υγρού που προσδίδει η αντλία και συνήθως αναφέρεται σε μέτρα στήλης νερού.
Στα κλειστά κυκλώματα θέρμανσης σχετίζεται κυρίως με την υπέρβαση των απωλειών πίεσης που δημιουργούνται κατά την κυκλοφορία.
Οι απώλειες αυτές προέρχονται από:
Το μήκος και τη διάμετρο των σωληνώσεων.
Τις γωνίες και τις διακλαδώσεις.
Τις βαλβίδες και τα φίλτρα.
Τους εναλλάκτες θερμότητας.
Τα θερμαντικά σώματα και τους συλλέκτες.
Τα εξαρτήματα ρύθμισης και εξισορρόπησης.
Προσεγγιστικά, για νερό:
1 m στήλης νερού ≈ 9,81 kPa
Παράδειγμα
Αν οι συνολικές απώλειες πίεσης του δυσμενέστερου κυκλώματος είναι 30 kPa, το αντίστοιχο μανομετρικό ύψος είναι περίπου:
H = 30 / 9,81 ≈ 3,06 m
Επομένως, ο κυκλοφορητής πρέπει να μπορεί να παρέχει την απαιτούμενη παροχή στο συγκεκριμένο μανομετρικό ύψος.
Δεν αρκεί να διαθέτει απλώς μέγιστο μανομετρικό 3,06 m.
7. Τι είναι η καμπύλη λειτουργίας του κυκλοφορητή;
Κάθε κυκλοφορητής διαθέτει χαρακτηριστικές καμπύλες που περιγράφουν τη σχέση μεταξύ παροχής και μανομετρικού ύψους.
Στο διάγραμμα:
Ο οριζόντιος άξονας δείχνει την παροχή.
Ο κατακόρυφος άξονας δείχνει το μανομετρικό ύψος.
Το πραγματικό σημείο λειτουργίας προκύπτει από τη σχέση της χαρακτηριστικής καμπύλης του κυκλοφορητή με την καμπύλη αντίστασης του δικτύου.
Αυτό ονομάζεται σημείο λειτουργίας.
Η επιλογή ενός κυκλοφορητή πρέπει να βασίζεται στην ικανότητά του να καλύπτει την απαιτούμενη παροχή στο υπολογισμένο μανομετρικό ύψος.
Η επιλογή μόνο βάσει της μέγιστης παροχής ή του μέγιστου μανομετρικού που αναγράφεται στη συσκευασία μπορεί να οδηγήσει σε λανθασμένη διαστασιολόγηση.
8. Ποιες ρυθμίσεις διαθέτουν οι σύγχρονοι κυκλοφορητές;
Αναλογική διαφορική πίεση
Η επιθυμητή διαφορική πίεση μειώνεται καθώς μειώνεται η παροχή.
Αυτή η λειτουργία χρησιμοποιείται συχνά σε δίκτυα θερμαντικών σωμάτων με θερμοστατικές βαλβίδες, ανάλογα με τις απαιτήσεις του συστήματος.
Σταθερή διαφορική πίεση
Ο κυκλοφορητής προσπαθεί να διατηρεί τη διαφορική πίεση περίπου σταθερή μέσα στην προβλεπόμενη περιοχή λειτουργίας.
Μπορεί να είναι κατάλληλη για ορισμένα συστήματα ενδοδαπέδιας θέρμανσης ή άλλες εγκαταστάσεις με συγκεκριμένες υδραυλικές απαιτήσεις.
Σταθερή καμπύλη ή ταχύτητα
Ο κυκλοφορητής λειτουργεί σύμφωνα με μία επιλεγμένη χαρακτηριστική καμπύλη ή ρύθμιση ταχύτητας.
Χρησιμοποιείται όταν το απαιτεί η υδραυλική διάταξη ή οι οδηγίες του εξοπλισμού.
Αυτόματη προσαρμογή
Ορισμένα μοντέλα διαθέτουν αλγορίθμους που προσαρμόζουν τη λειτουργία με βάση τις μεταβαλλόμενες συνθήκες.
Η αυτόματη λειτουργία δεν αντικαθιστά τη σωστή επιλογή μεγέθους και την υδραυλική εξισορρόπηση.
9. Πόσο ρεύμα καταναλώνει ένας κυκλοφορητής;
Η ηλεκτρική κατανάλωση εξαρτάται από:
Την ηλεκτρική ισχύ εισόδου.
Τις ώρες λειτουργίας.
Την επιλεγμένη ρύθμιση.
Τις υδραυλικές συνθήκες.
Την απόδοση του κινητήρα και της αντλίας.
Η κατανάλωση υπολογίζεται από τη σχέση:
Ενέργεια (kWh) = Ισχύς (kW) × Ώρες λειτουργίας
Ενδεικτικό παράδειγμα
Ένας παλαιότερος κυκλοφορητής με σταθερή κατανάλωση 80 W λειτουργεί 3.000 ώρες ετησίως.
Η κατανάλωσή του είναι:
0,080 × 3.000 = 240 kWh/έτος
Ένας ηλεκτρονικός κυκλοφορητής που καταναλώνει κατά μέσο όρο 20 W για τις ίδιες ώρες λειτουργίας καταναλώνει:
0,020 × 3.000 = 60 kWh/έτος
Η ενδεικτική διαφορά είναι:
180 kWh/έτος
Οι τιμές είναι υποθετικές και χρησιμοποιούνται μόνο για την κατανόηση του υπολογισμού. Η πραγματική εξοικονόμηση εξαρτάται από το σύστημα και το προφίλ λειτουργίας.
10. Ποια προβλήματα παρουσιάζει ένας κυκλοφορητής;
Τα συνηθέστερα συμπτώματα περιλαμβάνουν:
Ο κυκλοφορητής δεν ξεκινά
Πιθανές αιτίες είναι η απουσία τροφοδοσίας, πρόβλημα στον έλεγχο, μηχανική εμπλοκή ή εσωτερική βλάβη.
Ακούγεται θόρυβος
Ο θόρυβος μπορεί να συνδέεται με παγιδευμένο αέρα, ακατάλληλη ρύθμιση, σπηλαίωση ή φθορά εξαρτημάτων.
Τα σώματα δεν ζεσταίνονται σωστά
Το πρόβλημα μπορεί να οφείλεται σε ανεπαρκή παροχή, αέρα στο κύκλωμα, φραγμένο φίλτρο ή λανθασμένη υδραυλική εξισορρόπηση.
Εμφανίζονται μεγάλες διαφορές θερμοκρασίας
Απαιτείται έλεγχος της παροχής, της θερμικής φόρτισης και των ρυθμίσεων του συστήματος.
Προσοχή: Τα παραπάνω συμπτώματα δεν αποδεικνύουν από μόνα τους ότι ο κυκλοφορητής είναι ελαττωματικός.
11. Χρειάζεται συντήρηση ο κυκλοφορητής;
Οι σύγχρονοι κυκλοφορητές υγρού ρότορα συχνά δεν απαιτούν περιοδική λίπανση από τον χρήστη.
Ωστόσο, η εγκατάσταση χρειάζεται τακτικό τεχνικό έλεγχο.
Ενδεικτικά ελέγχονται:
Η πίεση και η κατάσταση του κυκλώματος.
Η παρουσία αέρα.
Η καθαρότητα φίλτρων και διαχωριστών σωματιδίων.
Η στεγανότητα των συνδέσεων.
Οι ενδείξεις σφαλμάτων.
Η καταλληλότητα των ρυθμίσεων.
Η ποιότητα του νερού σύμφωνα με τις προδιαγραφές του εξοπλισμού.
Δεν πρέπει να ανοίγεται το σώμα του κυκλοφορητή ή να πραγματοποιούνται ηλεκτρικές εργασίες από μη εξειδικευμένα άτομα.
12. Συχνές ερωτήσεις
Ποια είναι η διαφορά κυκλοφορητή και αντλίας νερού;
Ο κυκλοφορητής είναι αντλία ειδικά σχεδιασμένη για την κυκλοφορία υγρού σε ένα κύκλωμα. Σε μια κλειστή εγκατάσταση θέρμανσης καλύπτει κυρίως τις υδραυλικές απώλειες του δικτύου.
Ο μεγαλύτερος κυκλοφορητής είναι πάντα καλύτερος;
Όχι. Ένας υπερδιαστασιολογημένος κυκλοφορητής μπορεί να προκαλέσει αυξημένη κατανάλωση, θόρυβο και ανεπιθύμητες υδραυλικές συνθήκες.
Τι σημαίνει κυκλοφορητής 25-60;
Σε πολλές σειρές προϊόντων, το 25 συνδέεται με το ονομαστικό μέγεθος σύνδεσης και το 60 με μέγιστο μανομετρικό περίπου 6 m. Η ακριβής σημασία εξαρτάται από την ονοματολογία του κατασκευαστή.
Πρέπει ο κυκλοφορητής να λειτουργεί συνεχώς;
Όχι απαραίτητα. Η λειτουργία καθορίζεται από τον αυτοματισμό, τις απαιτήσεις της πηγής θερμότητας και τη σχεδίαση της εγκατάστασης.
Μπορώ να αντικαταστήσω έναν παλιό κυκλοφορητή με ηλεκτρονικό;
Σε πολλές περιπτώσεις ναι, εφόσον ο νέος κυκλοφορητής είναι κατάλληλος ως προς την παροχή, το μανομετρικό, τις συνδέσεις, τις διαστάσεις, τα ηλεκτρικά χαρακτηριστικά και τον τρόπο ελέγχου.
Πώς καταλαβαίνω αν ο κυκλοφορητής λειτουργεί σωστά;
Απαιτείται συνδυαστικός έλεγχος της λειτουργίας, των πιέσεων, των θερμοκρασιών, των ενδείξεων και της κυκλοφορίας στο δίκτυο. Η απλή παρουσία θορύβου ή δόνησης δεν αρκεί για ασφαλές συμπέρασμα.
Συμπέρασμα
Ο κυκλοφορητής θέρμανσης είναι καθοριστικός για τη σωστή μεταφορά θερμότητας μέσα στο υδραυλικό κύκλωμα.
Η παροχή, το μανομετρικό ύψος, η χαρακτηριστική καμπύλη και ο τρόπος ελέγχου αποτελούν βασικά κριτήρια επιλογής και λειτουργίας.
Οι ηλεκτρονικοί κυκλοφορητές υψηλής απόδοσης προσφέρουν δυνατότητες προσαρμογής στις πραγματικές ανάγκες του δικτύου, αλλά η σωστή διαστασιολόγηση και ρύθμιση παραμένουν απαραίτητες.
Η επιλογή και η εγκατάσταση πρέπει να βασίζονται στις πραγματικές υδραυλικές απαιτήσεις και στις οδηγίες του κατασκευαστή.
Τεχνικές πηγές και περαιτέρω μελέτη
Grundfos – Τεχνική τεκμηρίωση και εγχειρίδια κυκλοφορητών: https://www.grundfos.com
Wilo – Τεχνικά χαρακτηριστικά, καμπύλες και οδηγίες κυκλοφορητών: https://wilo.com
Ευρωπαϊκή Επιτροπή – Απαιτήσεις οικολογικού σχεδιασμού για κυκλοφορητές, Κανονισμός (ΕΚ) 641/2009 και μεταγενέστερες τροποποιήσεις: https://eur-lex.europa.eu/eli/reg/2009/641/oj
Για την επιλογή συγκεκριμένου μοντέλου πρέπει να χρησιμοποιούνται τα επίσημα τεχνικά φυλλάδια και οι ισχύουσες οδηγίες εγκατάστασής του.
