# Κραδασμοί, Ευθυγράμμιση και Ζυγοστάθμιση Περιστρεφόμενων Μηχανών

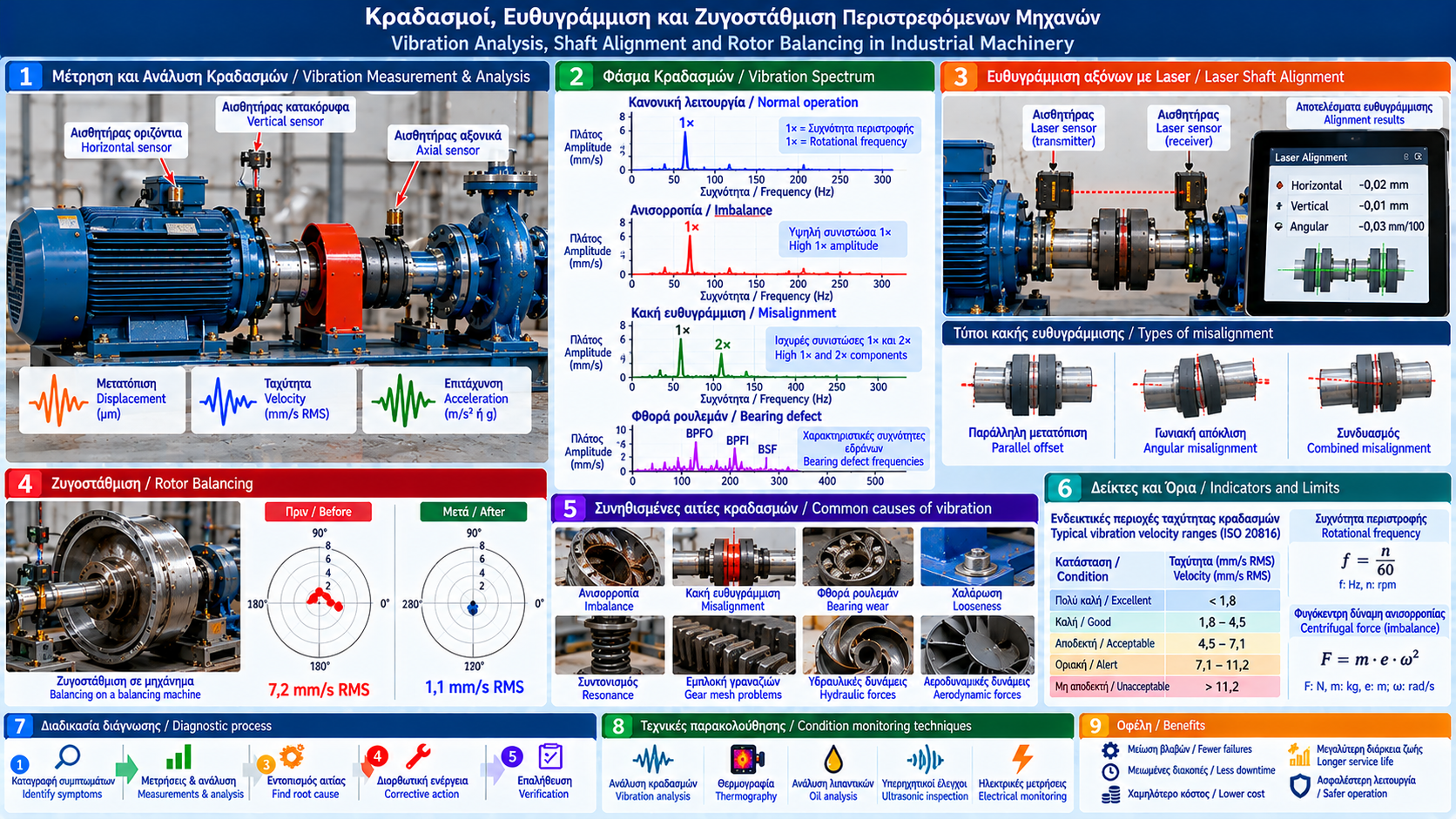

## Εισαγωγή

Οι περιστρεφόμενες μηχανές αποτελούν βασικό εξοπλισμό στις βιομηχανικές εγκαταστάσεις. Αντλίες, ηλεκτροκινητήρες, ανεμιστήρες, συμπιεστές, μειωτήρες και στροβιλομηχανές λειτουργούν υπό δυναμικά φορτία, τα οποία μπορούν να προκαλέσουν μηχανικούς κραδασμούς.

Οι κραδασμοί δεν αποτελούν πάντοτε ένδειξη βλάβης. Κάθε περιστρεφόμενο μηχάνημα εμφανίζει κάποιο επίπεδο δονήσεων κατά την κανονική λειτουργία του.

Ωστόσο, η αύξηση των κραδασμών ή η μεταβολή των χαρακτηριστικών τους μπορεί να υποδηλώνει ανισορροπία, κακή ευθυγράμμιση, φθορά εδράνων, μηχανική χαλάρωση ή άλλα προβλήματα.

Η σωστή διάγνωση απαιτεί μετρήσεις, ανάλυση συχνοτήτων και αξιολόγηση των πραγματικών συνθηκών λειτουργίας.

## 1. Τι είναι οι μηχανικοί κραδασμοί;

Οι μηχανικοί κραδασμοί είναι ταλαντωτικές κινήσεις ενός εξαρτήματος ή μηχανήματος γύρω από μια θέση ισορροπίας.

Οι κραδασμοί χαρακτηρίζονται από:

- Συχνότητα.

- Πλάτος.

- Φάση.

- Κατεύθυνση.

- Χρονική μεταβολή.

Στις περιστρεφόμενες μηχανές, οι διεγέρσεις μπορεί να συνδέονται με την περιστροφή του άξονα, τις δυνάμεις των εδράνων, τις οδοντώσεις γραναζιών και τις υδραυλικές ή αεροδυναμικές δυνάμεις.

## 2. Πώς μετρώνται οι κραδασμοί;

Οι βασικές μετρούμενες ποσότητες είναι:

### Μετατόπιση

Εκφράζει τη μεταβολή της θέσης ενός σημείου.

Συνήθεις μονάδες: μm ή mm.

### Ταχύτητα κραδασμών

Εκφράζει τον ρυθμό μεταβολής της μετατόπισης.

Συνήθης μονάδα: mm/s.

Η ενεργός τιμή ταχύτητας, γνωστή ως RMS, χρησιμοποιείται συχνά για τη συνολική αξιολόγηση κραδασμών σε κατάλληλες κατηγορίες μηχανών.

### Επιτάχυνση

Εκφράζει τον ρυθμό μεταβολής της ταχύτητας.

Συνήθεις μονάδες: m/s² ή g.

Η επιτάχυνση χρησιμοποιείται συχνά για την ανάλυση υψηλότερων συχνοτήτων και προβλημάτων εδράνων.

Η κατάλληλη παράμετρος εξαρτάται από τη μηχανή, τη συχνότητα ενδιαφέροντος και τη μέθοδο διάγνωσης.

## 3. Συχνότητα περιστροφής και φάσμα κραδασμών

Η συχνότητα περιστροφής υπολογίζεται από:

f = n / 60

όπου:

f = συχνότητα περιστροφής σε Hz.

n = ταχύτητα περιστροφής σε rpm.

Παράδειγμα:

Για ηλεκτροκινητήρα που λειτουργεί στις 1.500 rpm:

f = 1.500 / 60 = 25 Hz.

Η συχνότητα αυτή ονομάζεται 1× και αντιστοιχεί σε μία περιστροφή ανά κύκλο.

Στο φάσμα κραδασμών μπορεί να εμφανίζονται συνιστώσες:

- 1× της ταχύτητας περιστροφής.

- 2× της ταχύτητας περιστροφής.

- Υψηλότερες αρμονικές.

- Συχνότητες εδράνων.

- Συχνότητες εμπλοκής γραναζιών.

Η παρουσία συγκεκριμένης συχνότητας αποτελεί διαγνωστική ένδειξη και όχι από μόνη της οριστική απόδειξη βλάβης.

## 4. Ανισορροπία περιστρεφόμενων μερών

Η ανισορροπία εμφανίζεται όταν η κατανομή μάζας ενός περιστρεφόμενου σώματος δημιουργεί μη αντισταθμισμένες φυγόκεντρες δυνάμεις.

Μπορεί να οφείλεται σε:

- Ανομοιόμορφη κατανομή υλικού.

- Επικαθίσεις σε πτερωτές.

- Απώλεια υλικού.

- Φθορά.

- Λανθασμένη συναρμολόγηση.

- Παραμόρφωση εξαρτημάτων.

Συνηθισμένη ένδειξη είναι η αυξημένη συνιστώσα 1× στο φάσμα, ιδιαίτερα στην ακτινική διεύθυνση.

Ωστόσο, και άλλες αστοχίες μπορούν να εμφανίσουν ισχυρή συνιστώσα 1×.

Για ασφαλή διάγνωση απαιτούνται πρόσθετα δεδομένα, όπως η φάση και η απόκριση στις μεταβολές ταχύτητας.

## 5. Τι είναι η ζυγοστάθμιση;

Η ζυγοστάθμιση είναι η διαδικασία διόρθωσης της κατανομής μάζας ενός περιστρεφόμενου σώματος ώστε να μειωθούν οι μη αντισταθμισμένες δυνάμεις και ροπές.

Μπορεί να πραγματοποιηθεί:

- Σε ειδικό μηχάνημα ζυγοστάθμισης.

- Επί τόπου, με κατάλληλο εξοπλισμό.

- Σε ένα επίπεδο διόρθωσης.

- Σε δύο ή περισσότερα επίπεδα, ανάλογα με τον ρότορα.

Η μέθοδος επιλέγεται με βάση τη γεωμετρία, τη δυναμική συμπεριφορά και τις απαιτήσεις του εξοπλισμού.

## 6. Στατική και δυναμική ανισορροπία

### Στατική ανισορροπία

Το κέντρο μάζας δεν συμπίπτει με τον άξονα περιστροφής.

Σε κατάλληλες περιπτώσεις μπορεί να αντιμετωπιστεί με διόρθωση σε ένα επίπεδο.

### Ανισορροπία ζεύγους

Η κατανομή μάζας δημιουργεί μη αντισταθμισμένη ροπή, ακόμη και όταν το συνολικό κέντρο μάζας βρίσκεται στον άξονα.

### Δυναμική ανισορροπία

Περιλαμβάνει γενικότερη κατανομή μη αντισταθμισμένων δυνάμεων και ροπών.

Συχνά απαιτεί διόρθωση σε δύο επίπεδα.

Η επιλογή μεθόδου δεν εξαρτάται μόνο από το μέγεθος του ρότορα, αλλά και από τη δυναμική του συμπεριφορά.

## 7. Παράδειγμα δύναμης ανισορροπίας

Για μια απλοποιημένη συγκεντρωμένη ανισορροπία:

F = m × e × ω²

όπου:

F = φυγόκεντρη δύναμη σε N.

m = μάζα ανισορροπίας σε kg.

e = εκκεντρότητα σε m.

ω = γωνιακή ταχύτητα σε rad/s.

Έστω:

m = 0,02 kg.

e = 0,10 m.

n = 1.500 rpm.

Η γωνιακή ταχύτητα είναι:

ω = 2π × 1.500 / 60 ≈ 157,1 rad/s.

Άρα:

F ≈ 0,02 × 0,10 × 157,1².

F ≈ 49,3 N.

Το παράδειγμα δείχνει ότι ακόμη και μικρή ανισορροπία μπορεί να δημιουργήσει σημαντική περιοδική δύναμη.

Η πραγματική απόκριση κραδασμών εξαρτάται επίσης από τη μάζα, τη δυσκαμψία, την απόσβεση και τις ιδιοσυχνότητες του συστήματος.

## 8. Κακή ευθυγράμμιση αξόνων

Η κακή ευθυγράμμιση εμφανίζεται όταν οι άξονες δύο συνδεδεμένων μηχανών δεν έχουν την προβλεπόμενη σχετική θέση.

Βασικές μορφές:

- Παράλληλη μετατόπιση.

- Γωνιακή απόκλιση.

- Συνδυασμός των δύο.

Πιθανές συνέπειες:

- Αυξημένοι κραδασμοί.

- Καταπόνηση συνδέσμου.

- Φθορά εδράνων.

- Αυξημένες θερμοκρασίες.

- Διαρροές στεγανοποιήσεων.

- Μείωση αξιοπιστίας.

Η κακή ευθυγράμμιση μπορεί να εμφανίζει συνιστώσες 1×, 2× ή άλλες συχνότητες, αλλά δεν υπάρχει ένα μοναδικό φασματικό χαρακτηριστικό που να την αποδεικνύει σε όλες τις περιπτώσεις.

## 9. Ευθυγράμμιση με laser

Τα συστήματα ευθυγράμμισης με laser χρησιμοποιούνται για τον ακριβή προσδιορισμό της σχετικής θέσης δύο αξόνων.

Η διαδικασία περιλαμβάνει συνήθως:

1. Έλεγχο βάσης και στερέωσης.

2. Έλεγχο soft foot.

3. Επιβεβαίωση κατάστασης συνδέσμου.

4. Τοποθέτηση αισθητήρων.

5. Περιστροφή αξόνων σύμφωνα με τις οδηγίες του οργάνου.

6. Υπολογισμό διορθώσεων.

7. Μετακίνηση μηχανήματος και ρύθμιση πελμάτων.

8. Επαναμέτρηση.

9. Τελική επαλήθευση.

Οι αποδεκτές ανοχές εξαρτώνται από την ταχύτητα περιστροφής, τον σύνδεσμο και τις οδηγίες κατασκευαστή.

## 10. Τι είναι το soft foot;

Soft foot ονομάζεται η κατάσταση κατά την οποία τα πέλματα ενός μηχανήματος δεν στηρίζονται σωστά στην επιφάνεια βάσης.

Όταν σφίγγονται τα μπουλόνια, μπορεί να παραμορφώνεται το πλαίσιο του μηχανήματος.

Αυτό μπορεί να επηρεάσει:

- Την ευθυγράμμιση.

- Τη φόρτιση εδράνων.

- Τους κραδασμούς.

- Την επαναληψιμότητα των μετρήσεων.

Ο έλεγχος και η διόρθωση soft foot πρέπει να προηγούνται της τελικής ευθυγράμμισης.

## 11. Θερμική διαστολή και ευθυγράμμιση

Η θερμοκρασία λειτουργίας μπορεί να αλλάξει τη σχετική θέση των αξόνων.

Ένα μηχάνημα που είναι σωστά ευθυγραμμισμένο σε ψυχρή κατάσταση μπορεί να εμφανίζει διαφορετική ευθυγράμμιση κατά τη λειτουργία.

Σε κρίσιμες εφαρμογές πρέπει να λαμβάνονται υπόψη:

- Θερμική ανάπτυξη.

- Διαφορές θερμοκρασίας.

- Μεταβολές φορτίου.

- Μετακινήσεις σωληνώσεων.

- Προδιαγραφές θερμικής αντιστάθμισης.

Οι απαιτούμενες ψυχρές αποκλίσεις, όπου προβλέπονται, πρέπει να προκύπτουν από τεχνικά δεδομένα και όχι από αυθαίρετες εκτιμήσεις.

## 12. Μηχανική χαλάρωση

Η μηχανική χαλάρωση μπορεί να προκύψει από:

- Χαλαρά μπουλόνια.

- Φθαρμένες βάσεις.

- Υπερβολικά διάκενα.

- Αστοχίες στηρίξεων.

- Κακή συναρμολόγηση.

Στο φάσμα μπορεί να εμφανίζονται πολλαπλές αρμονικές και μη γραμμική συμπεριφορά.

Η επιβεβαίωση απαιτεί έλεγχο στερέωσης, επιθεώρηση και συσχέτιση με τις μετρήσεις.

## 13. Συντονισμός και ιδιοσυχνότητες

Κάθε μηχανικό σύστημα διαθέτει ιδιοσυχνότητες.

Όταν μια διεγείρουσα συχνότητα πλησιάζει μια ιδιοσυχνότητα, οι κραδασμοί μπορεί να αυξηθούν σημαντικά.

Αυτό ονομάζεται συντονισμός.

Πιθανές αιτίες:

- Μεταβολή ταχύτητας περιστροφής.

- Αλλαγές δυσκαμψίας.

- Ακατάλληλη βάση.

- Μεταβολή μάζας.

- Φθορά στηρίξεων.

Η αντιμετώπιση μπορεί να περιλαμβάνει τροποποίηση της διεγείρουσας συχνότητας, της δυσκαμψίας, της μάζας ή της απόσβεσης, μετά από κατάλληλη μηχανολογική αξιολόγηση.

Η απλή ζυγοστάθμιση δεν επιλύει απαραίτητα ένα πρόβλημα συντονισμού.

## 14. Κραδασμοί λόγω φθοράς ρουλεμάν

Οι αστοχίες εδράνων κύλισης μπορούν να δημιουργήσουν χαρακτηριστικές συχνότητες που συνδέονται με:

- Εξωτερικό δακτύλιο.

- Εσωτερικό δακτύλιο.

- Στοιχεία κύλισης.

- Κλωβό.

Οι συχνότητες εξαρτώνται από τη γεωμετρία του εδράνου και την ταχύτητα περιστροφής.

Για την ανίχνευση πρώιμων προβλημάτων χρησιμοποιούνται τεχνικές υψηλών συχνοτήτων και ανάλυση περιβάλλουσας (envelope analysis).

Η τελική αξιολόγηση πρέπει να συνδυάζεται με το ιστορικό και τη λειτουργική κατάσταση του μηχανήματος.

## 15. Πού τοποθετούνται οι αισθητήρες;

Οι αισθητήρες τοποθετούνται σε κατάλληλα σημεία κοντά στα έδρανα και στις κύριες διαδρομές μετάδοσης κραδασμών.

Συνήθεις κατευθύνσεις:

- Οριζόντια.

- Κατακόρυφη.

- Αξονική.

Η επαναληψιμότητα των σημείων μέτρησης είναι ιδιαίτερα σημαντική.

Η μέτρηση σε διαφορετικά σημεία ή με διαφορετικές συνθήκες λειτουργίας μπορεί να οδηγήσει σε παραπλανητικές συγκρίσεις.

## 16. Πρότυπα αξιολόγησης κραδασμών

Η σειρά ISO 20816 χρησιμοποιείται για την αξιολόγηση κραδασμών μηχανών, με διαφορετικά μέρη και κριτήρια ανάλογα με τον εξοπλισμό.

Η σειρά ISO 21940 αφορά τη ζυγοστάθμιση ρότορων και συναφείς απαιτήσεις.

Η εφαρμογή συγκεκριμένου προτύπου πρέπει να γίνεται με βάση:

- Τον τύπο μηχανήματος.

- Την ονομαστική ισχύ.

- Την ταχύτητα περιστροφής.

- Τη διάταξη έδρασης.

- Τις συνθήκες λειτουργίας.

- Τις προδιαγραφές κατασκευαστή.

Δεν υπάρχει μία καθολική τιμή κραδασμών που να ισχύει για όλες τις βιομηχανικές μηχανές.

## 17. Παράδειγμα διάγνωσης βιομηχανικού ανεμιστήρα

Ένας βιομηχανικός ανεμιστήρας εμφανίζει αυξανόμενους κραδασμούς.

Η διαδικασία διερεύνησης περιλαμβάνει:

1. Καταγραφή στροφών και φορτίου.

2. Μέτρηση κραδασμών κοντά στα έδρανα.

3. Σύγκριση με προηγούμενες μετρήσεις.

4. Ανάλυση φάσματος και φάσης.

5. Έλεγχο επικαθίσεων στην πτερωτή.

6. Επιθεώρηση βάσεων.

7. Έλεγχο ευθυγράμμισης.

8. Αξιολόγηση πιθανής ανισορροπίας.

Εάν επιβεβαιωθεί ότι οι επικαθίσεις προκαλούν ανισορροπία, πρέπει πρώτα να απομακρυνθούν με ασφαλή διαδικασία.

Η ζυγοστάθμιση πραγματοποιείται στη συνέχεια, εφόσον εξακολουθεί να απαιτείται.

## 18. Συνηθισμένα λάθη στη διάγνωση

Συχνά λάθη περιλαμβάνουν:

- Ζυγοστάθμιση χωρίς έλεγχο της πραγματικής αιτίας.

- Παράβλεψη soft foot.

- Ευθυγράμμιση χωρίς έλεγχο τάσεων σωληνώσεων.

- Σύγκριση μετρήσεων σε διαφορετικές στροφές.

- Χρήση ακατάλληλου αισθητήρα.

- Αγνόηση συντονισμού.

- Ερμηνεία ενός μόνο φασματικού χαρακτηριστικού ως οριστική διάγνωση.

- Παράβλεψη των ορίων κατασκευαστή.

Η διάγνωση πρέπει να βασίζεται σε συνδυασμό ενδείξεων.

## 19. Προληπτική και προβλεπτική παρακολούθηση

Ένα πρόγραμμα παρακολούθησης μπορεί να περιλαμβάνει:

- Καταγραφή βασικών επιπέδων κραδασμών.

- Περιοδικές μετρήσεις.

- Συνεχή παρακολούθηση σε κρίσιμο εξοπλισμό.

- Ανάλυση τάσεων.

- Έλεγχο θερμοκρασίας εδράνων.

- Καταγραφή επεμβάσεων.

- Επαλήθευση μετά από επισκευές.

Τα όρια συναγερμού και διακοπής πρέπει να τεκμηριώνονται με βάση τον εξοπλισμό, τα πρότυπα, τα ιστορικά δεδομένα και την αξιολόγηση κινδύνου.

## 20. Ασφάλεια εργασιών

Η ευθυγράμμιση και η ζυγοστάθμιση απαιτούν αυστηρή τήρηση διαδικασιών ασφαλείας.

Πριν από μηχανικές επεμβάσεις απαιτούνται:

- Ασφαλής απομόνωση.

- Έλεγχος μηδενικής επικίνδυνης ενέργειας.

- Εφαρμογή LOTO όπου απαιτείται.

- Ασφάλιση από ακούσια περιστροφή.

- Έλεγχος προστατευτικών καλυμμάτων.

- Κατάλληλη διαδικασία επανεκκίνησης.

Οι μετρήσεις σε λειτουργούντα μηχανήματα και οι δοκιμές ζυγοστάθμισης πρέπει να πραγματοποιούνται μόνο από εκπαιδευμένο προσωπικό με εγκεκριμένη μέθοδο και κατάλληλα μέτρα προστασίας.

## Συμπέρασμα

Οι κραδασμοί αποτελούν σημαντική πηγή πληροφοριών για την κατάσταση περιστρεφόμενων βιομηχανικών μηχανών.

Η ανισορροπία, η κακή ευθυγράμμιση, η μηχανική χαλάρωση, η φθορά εδράνων και ο συντονισμός μπορούν να προκαλέσουν παρόμοια συμπτώματα.

Η αξιόπιστη διάγνωση απαιτεί ανάλυση συχνοτήτων, μετρήσεις φάσης όπου χρειάζεται, σωστή ευθυγράμμιση και τεχνικά τεκμηριωμένη ζυγοστάθμιση.

Η συστηματική παρακολούθηση μειώνει τις επαναλαμβανόμενες αστοχίες και συμβάλλει στη βελτίωση της αξιοπιστίας και της διάρκειας ζωής του εξοπλισμού.
