Καυστήρας πετρελαίου: Πώς λειτουργεί, βασικά εξαρτήματα και κύκλος καύσης

Ο καυστήρας πετρελαίου αποτελεί βασικό εξάρτημα πολλών εγκαταστάσεων κεντρικής θέρμανσης. Ο ρόλος του είναι να τροφοδοτεί τον θάλαμο καύσης του λέβητα με κατάλληλα προετοιμασμένο καύσιμο και αέρα, να δημιουργεί ελεγχόμενη φλόγα και να διακόπτει με ασφάλεια την παροχή καυσίμου όταν δεν πληρούνται οι απαραίτητες συνθήκες λειτουργίας.

Παρότι εξωτερικά μπορεί να φαίνεται μια σχετικά απλή συσκευή, στο εσωτερικό του συνεργάζονται μηχανικά, ηλεκτρικά και ηλεκτρονικά εξαρτήματα.

Η αντλία πετρελαίου, το μπεκ, ο ανεμιστήρας, τα ηλεκτρόδια ανάφλεξης, ο ανιχνευτής φλόγας και ο αυτοματισμός ασφαλείας εκτελούν διαφορετικές αλλά αλληλοεξαρτώμενες λειτουργίες.

Η κατανόηση αυτών των εξαρτημάτων βοηθά τόσο στην αξιολόγηση της σωστής λειτουργίας όσο και στην αναγνώριση πιθανών προβλημάτων.

Στον τεχνικό οδηγό του Thermosphere.gr εξετάζουμε τη βασική αρχή λειτουργίας ενός καυστήρα πετρελαίου εξαναγκασμένου αέρα, τα εξαρτήματά του και τη συνήθη ακολουθία εκκίνησης και καύσης.

1. Τι είναι ο καυστήρας πετρελαίου;

Ο καυστήρας πετρελαίου είναι μια συσκευή που προετοιμάζει και καίει υγρό καύσιμο μέσα στον κατάλληλο θάλαμο καύσης ενός λέβητα ή άλλης συμβατής θερμικής συσκευής.

Στις συνήθεις εγκαταστάσεις θέρμανσης χρησιμοποιούνται καυστήρες μηχανικού ψεκασμού με ανεμιστήρα.

Το πετρέλαιο μεταφέρεται προς το μπεκ υπό πίεση, διασπάται σε μικρά σταγονίδια και αναμειγνύεται με τον αέρα καύσης.

Η ανάφλεξη πραγματοποιείται μέσω κατάλληλου συστήματος υψηλής τάσης, ενώ ο αυτοματισμός επιβλέπει την παρουσία φλόγας.

Η παραγόμενη θερμότητα μεταφέρεται μέσω των επιφανειών συναλλαγής του λέβητα στο νερό της εγκατάστασης.

Ο καυστήρας και ο λέβητας είναι διαφορετικά εξαρτήματα, παρότι λειτουργούν ως ένα ενιαίο θερμικό σύστημα.

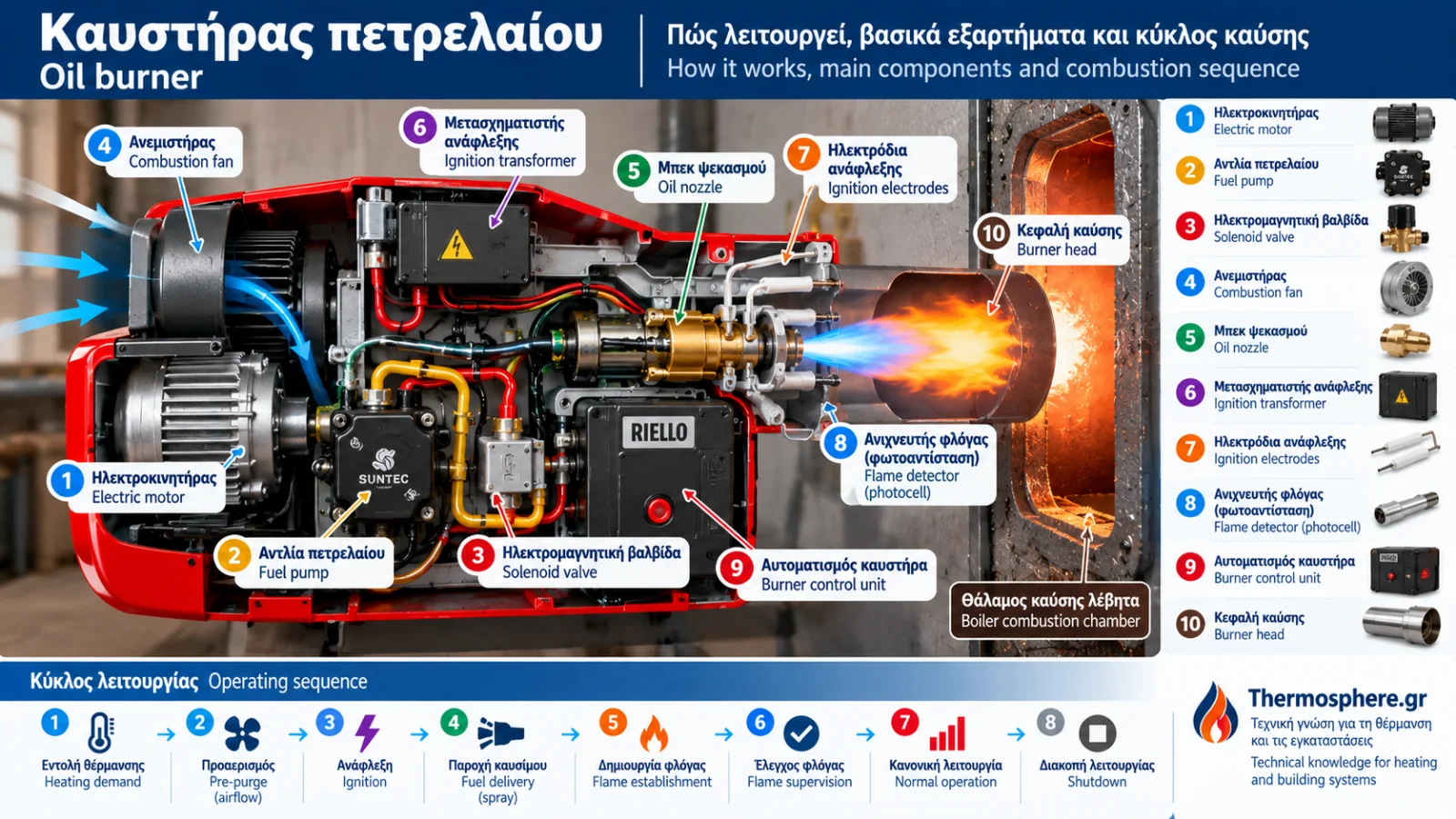

2. Ποια είναι τα βασικά εξαρτήματα ενός καυστήρα πετρελαίου;

Ένας τυπικός πιεστικός καυστήρας πετρελαίου περιλαμβάνει τα ακόλουθα εξαρτήματα:

Η ακριβής διάταξη διαφέρει ανάλογα με τον κατασκευαστή, το μοντέλο και τον τύπο καυστήρα.

3. Πώς λειτουργεί η αντλία πετρελαίου;

Η αντλία πετρελαίου αναλαμβάνει να τροφοδοτήσει το μπεκ με καύσιμο στην απαιτούμενη πίεση.

Σε πολλούς οικιακούς καυστήρες χρησιμοποιούνται αντλίες γραναζωτού τύπου, οι οποίες κινούνται από τον ηλεκτροκινητήρα.

Η αντλία μπορεί να περιλαμβάνει:

• Σύνδεση αναρρόφησης.

• Σύνδεση επιστροφής, όπου προβλέπεται.

• Ρυθμιστή πίεσης.

• Θύρα μέτρησης πίεσης.

• Εσωτερικό φίλτρο.

• Ενσωματωμένη ή συνεργαζόμενη ηλεκτρομαγνητική βαλβίδα, ανάλογα με την κατασκευή.

Η πραγματική πίεση λειτουργίας πρέπει να καθορίζεται σύμφωνα με τις οδηγίες του κατασκευαστή του καυστήρα και τις προδιαγραφές του μπεκ.

Δεν υπάρχει μία πίεση κατάλληλη για όλους τους καυστήρες.

4. Τι είναι το μπεκ πετρελαίου;

Το μπεκ είναι το εξάρτημα που ψεκάζει το πετρέλαιο στον θάλαμο καύσης.

Καθώς το καύσιμο διέρχεται από το μπεκ υπό πίεση, δημιουργείται μια δέσμη μικρών σταγονιδίων που διευκολύνει την ανάμειξη με τον αέρα και την καύση.

Τα μπεκ χαρακτηρίζονται συνήθως από:

• Ονομαστική παροχή.

• Γωνία ψεκασμού.

• Τύπο ή μορφή δέσμης.

• Προδιαγραφές λειτουργίας του κατασκευαστή.

Η ονομαστική παροχή πολλών μπεκ αναγράφεται σε US gallons per hour (US gal/h ή GPH) και αναφέρεται σε συγκεκριμένες συνθήκες δοκιμής.

Η πραγματική παροχή μεταβάλλεται με την πίεση και τα χαρακτηριστικά του καυσίμου.

Η επιλογή μπεκ δεν πρέπει να γίνεται μόνο με βάση την επιθυμητή θερμική ισχύ. Πρέπει επίσης να λαμβάνονται υπόψη η κεφαλή καύσης, ο θάλαμος καύσης και οι οδηγίες του κατασκευαστή.

5. Ποιος είναι ο ρόλος του ανεμιστήρα;

Ο ανεμιστήρας παρέχει τον αέρα που απαιτείται για την καύση.

Στους καυστήρες εξαναγκασμένου αέρα, η παροχή και η κατανομή του αέρα επηρεάζουν:

• Την ανάμειξη καυσίμου και οξυγόνου.

• Τη σταθερότητα της φλόγας.

• Την περιεκτικότητα των καυσαερίων σε οξυγόνο.

• Τον σχηματισμό αιθάλης.

• Τις εκπομπές μονοξειδίου του άνθρακα.

• Τη συνολική ποιότητα της καύσης.

Η ανεπαρκής παροχή αέρα μπορεί να προκαλέσει ατελή καύση, αιθάλη και αυξημένες εκπομπές CO.

Η υπερβολική παροχή αέρα μπορεί να αυξήσει τις απώλειες με τα καυσαέρια και να επηρεάσει τη σταθερότητα της φλόγας.

Η σωστή ρύθμιση επιβεβαιώνεται με κατάλληλες μετρήσεις καυσαερίων από αρμόδιο τεχνικό.

6. Πώς λειτουργούν τα ηλεκτρόδια ανάφλεξης;

Τα ηλεκτρόδια ανάφλεξης δημιουργούν ηλεκτρικό σπινθήρα υψηλής τάσης κοντά στην περιοχή ψεκασμού.

Η υψηλή τάση παρέχεται από μετασχηματιστή ανάφλεξης ή ηλεκτρονική μονάδα ανάφλεξης.

Ο σπινθήρας αναφλέγει το κατάλληλα προετοιμασμένο μείγμα πετρελαίου και αέρα.

Η σωστή θέση των ηλεκτροδίων είναι ιδιαίτερα σημαντική.

Εάν τα ηλεκτρόδια έχουν λανθασμένη απόσταση ή θέση, ενδέχεται να εμφανιστούν προβλήματα ανάφλεξης.

Ωστόσο, οι αποστάσεις και οι θέσεις δεν είναι ίδιες σε όλους τους καυστήρες.

Για κάθε μοντέλο πρέπει να εφαρμόζονται αποκλειστικά οι διαστάσεις και οι οδηγίες του κατασκευαστή.

Προσοχή: Το κύκλωμα ανάφλεξης παράγει επικίνδυνη υψηλή τάση. Ο έλεγχος και η ρύθμισή του πρέπει να γίνονται μόνο από κατάλληλα καταρτισμένο τεχνικό.

7. Τι είναι η φωτοαντίσταση ή ο ανιχνευτής φλόγας;

Ο ανιχνευτής φλόγας είναι βασικό εξάρτημα ασφαλείας.

Σε αρκετούς καυστήρες πετρελαίου χρησιμοποιείται φωτοαντίσταση, γνωστή και ως LDR, η οποία ανταποκρίνεται στο φως της φλόγας.

Άλλοι καυστήρες χρησιμοποιούν διαφορετικές τεχνολογίες ανίχνευσης, ανάλογα με τον εξοπλισμό.

Ο ανιχνευτής στέλνει πληροφορία στον αυτοματισμό καυστήρα για την παρουσία ή απουσία φλόγας.

Εάν η φλόγα δεν εμφανιστεί στον προβλεπόμενο χρόνο ή χαθεί κατά τη λειτουργία, ο αυτοματισμός πρέπει να αντιδράσει σύμφωνα με την εγκεκριμένη ακολουθία ασφαλείας.

Η ακριβής συμπεριφορά εξαρτάται από τον τύπο και τις προδιαγραφές του αυτοματισμού.

Η παράκαμψη ή η τεχνητή ενεργοποίηση του ανιχνευτή φλόγας είναι επικίνδυνη και δεν αποτελεί αποδεκτή μέθοδο λειτουργίας ή επισκευής.

8. Ποιος είναι ο ρόλος του αυτοματισμού καυστήρα;

Ο αυτοματισμός καυστήρα, γνωστός και ως μονάδα ελέγχου και ασφαλείας, συντονίζει τα στάδια λειτουργίας.

Ανάλογα με το μοντέλο, διαχειρίζεται:

• Την έναρξη της διαδικασίας εκκίνησης.

• Τον έλεγχο της παρουσίας φλόγας.

• Τον κινητήρα και τον ανεμιστήρα.

• Το σύστημα ανάφλεξης.

• Την ηλεκτρομαγνητική βαλβίδα καυσίμου.

• Την επιτήρηση των χρόνων ασφαλείας.

• Την απενεργοποίηση και το μπλοκάρισμα σε περίπτωση σφάλματος.

Η ακολουθία λειτουργίας δεν είναι ίδια σε όλους τους αυτοματισμούς.

Ορισμένοι χρησιμοποιούν διαφορετικούς χρόνους προαερισμού, ανάφλεξης και επιτήρησης φλόγας.

Οι χρόνοι αυτοί δεν πρέπει να μεταβάλλονται αυθαίρετα.

9. Πώς γίνεται η εκκίνηση ενός καυστήρα πετρελαίου;

Η συνήθης ακολουθία εκκίνησης ενός καυστήρα πετρελαίου εξαναγκασμένου αέρα περιλαμβάνει διαδοχικά στάδια.

Στάδιο 1: Εντολή θέρμανσης

Ο θερμοστάτης ή ο ελεγκτής του λέβητα δημιουργεί ζήτηση θερμότητας.

Εφόσον επιτρέπεται από τις προστασίες και τα όρια λειτουργίας, ο αυτοματισμός μπορεί να ξεκινήσει τη διαδικασία.

Στάδιο 2: Εκκίνηση κινητήρα και αερισμός

Ο ηλεκτροκινητήρας ενεργοποιείται και ο ανεμιστήρας παρέχει αέρα.

Σε συστήματα που διαθέτουν προκαθορισμένη φάση προαερισμού, αυτή εκτελείται σύμφωνα με το πρόγραμμα του αυτοματισμού.

Στάδιο 3: Ενεργοποίηση ανάφλεξης

Η μονάδα ανάφλεξης δημιουργεί σπινθήρα.

Ο χρόνος ενεργοποίησης διαφέρει ανάλογα με το μοντέλο.

Στάδιο 4: Παροχή καυσίμου

Η ηλεκτρομαγνητική βαλβίδα ανοίγει όταν το επιτρέψει ο αυτοματισμός.

Το πετρέλαιο ψεκάζεται από το μπεκ και, υπό τις κατάλληλες συνθήκες, αναφλέγεται.

Στάδιο 5: Επιβεβαίωση φλόγας

Ο ανιχνευτής φλόγας επιβεβαιώνει ότι έχει δημιουργηθεί φλόγα.

Εάν δεν ανιχνευθεί η απαιτούμενη φλόγα μέσα στον προβλεπόμενο χρόνο ασφαλείας, ο αυτοματισμός διακόπτει την παροχή καυσίμου και ακολουθεί την εγκεκριμένη διαδικασία σφάλματος.

Στάδιο 6: Κανονική λειτουργία

Ο καυστήρας συνεχίζει να λειτουργεί όσο υπάρχει επιτρεπόμενη ζήτηση και πληρούνται οι συνθήκες ασφαλείας.

Στάδιο 7: Διακοπή λειτουργίας

Όταν σταματήσει η ζήτηση ή ενεργοποιηθεί κατάλληλος έλεγχος ορίου, η παροχή καυσίμου διακόπτεται.

Τυχόν πρόσθετες λειτουργίες αερισμού ή άλλες ακολουθίες εξαρτώνται από το μοντέλο.

Σημείωση: Η παραπάνω περιγραφή είναι γενική. Η πραγματική σειρά ενεργοποίησης εξαρτημάτων καθορίζεται από τον συγκεκριμένο αυτοματισμό.

10. Τι σημαίνει μονοβάθμιος και διβάθμιος καυστήρας;

Οι καυστήρες πετρελαίου διατίθενται με διαφορετικές δυνατότητες ρύθμισης ισχύος.

Μονοβάθμιος καυστήρας

Λειτουργεί σε μία καθορισμένη βαθμίδα καύσης όταν υπάρχει ζήτηση.

Η ισχύς εξαρτάται από τις προβλεπόμενες ρυθμίσεις καυσίμου και αέρα.

Διβάθμιος καυστήρας

Διαθέτει δύο επίπεδα λειτουργίας, συνήθως χαμηλότερη και υψηλότερη βαθμίδα.

Η μετάβαση μεταξύ βαθμίδων γίνεται σύμφωνα με τη σχεδίαση και τον αυτοματισμό.

Προοδευτικός ή διαμορφούμενος καυστήρας

Σε μεγαλύτερες ή ειδικές εγκαταστάσεις μπορεί να χρησιμοποιούνται καυστήρες με περισσότερες δυνατότητες προσαρμογής ισχύος.

Δεν έχουν όλοι οι καυστήρες την ίδια περιοχή ρύθμισης ή τον ίδιο τρόπο ελέγχου.

11. Πώς συνεργάζονται καυστήρας και λέβητας;

Ο καυστήρας δημιουργεί τη φλόγα και ο λέβητας μεταφέρει τη θερμότητα στο νερό της εγκατάστασης.

Η συνεργασία τους απαιτεί σωστή αντιστοίχιση:

• Θερμικής ισχύος καυστήρα.

• Προδιαγραφών θαλάμου καύσης.

• Αντίθλιψης του λέβητα.

• Χαρακτηριστικών φλόγας.

• Απαιτήσεων καπναγωγού και καπνοδόχου.

• Συστήματος ελέγχου και ασφαλείας.

Ένας καυστήρας δεν είναι κατάλληλος για κάθε λέβητα μόνο και μόνο επειδή μπορεί να τοποθετηθεί μηχανικά στην πόρτα του.

Η επιλογή πρέπει να ακολουθεί τις προδιαγραφές και τις επιτρεπόμενες περιοχές λειτουργίας των κατασκευαστών.

12. Ποια είναι η σημασία της σωστής καύσης;

Η σωστή καύση προϋποθέτει κατάλληλη αναλογία καυσίμου και αέρα, σωστό ψεκασμό και σταθερή φλόγα.

Στην αξιολόγηση της καύσης χρησιμοποιούνται μετρήσεις όπως:

• Περιεκτικότητα οξυγόνου (O₂).

• Διοξείδιο του άνθρακα (CO₂), όπου μετράται ή υπολογίζεται.

• Μονοξείδιο του άνθρακα (CO).

• Θερμοκρασία καυσαερίων.

• Δείκτης αιθάλης.

• Ελκυσμός ή πίεση καυσαερίων, όπου απαιτείται.

Οι μετρήσεις πραγματοποιούνται με κατάλληλα όργανα και ερμηνεύονται σύμφωνα με τις προδιαγραφές του εξοπλισμού.

Η απλή οπτική παρατήρηση της φλόγας δεν αρκεί για να επιβεβαιώσει ασφαλή και αποδοτική καύση.

13. Τι είναι το μπλοκάρισμα του καυστήρα;

Το μπλοκάρισμα, γνωστό και ως lockout, είναι μια κατάσταση ασφαλείας κατά την οποία ο αυτοματισμός σταματά τη λειτουργία του καυστήρα μετά από συγκεκριμένο σφάλμα.

Ανάλογα με τον εξοπλισμό, πιθανές αιτίες περιλαμβάνουν:

• Αποτυχία δημιουργίας φλόγας.

• Απώλεια φλόγας κατά τη λειτουργία.

• Μη αναμενόμενη ένδειξη φλόγας.

• Σφάλμα εξαρτήματος ή ακολουθίας ελέγχου.

Ορισμένοι αυτοματισμοί διαθέτουν φωτεινή ένδειξη ή κωδικό διάγνωσης.

Δεν πρέπει να γίνονται επαναλαμβανόμενες επαναφορές χωρίς να εντοπιστεί η αιτία. Η συχνή προσπάθεια εκκίνησης μπορεί να δημιουργήσει επικίνδυνες συνθήκες.

Σε περίπτωση επαναλαμβανόμενου μπλοκαρίσματος απαιτείται έλεγχος από αρμόδιο τεχνικό.

14. Γιατί είναι σημαντική η ποιότητα του πετρελαίου;

Η ποιότητα του καυσίμου επηρεάζει την αντλία, το μπεκ και τη σταθερότητα της καύσης.

Προβλήματα μπορεί να προκύψουν από:

• Νερό στη δεξαμενή.

• Ιζήματα και σωματίδια.

• Φραγμένα φίλτρα.

• Ακατάλληλες συνθήκες αποθήκευσης.

• Μεταβολές των ιδιοτήτων του καυσίμου.

Η σωστή συντήρηση της δεξαμενής και του συστήματος τροφοδοσίας συμβάλλει στην αξιόπιστη λειτουργία.

Το καύσιμο πρέπει να πληροί τις προδιαγραφές που απαιτεί ο κατασκευαστής του εξοπλισμού και η ισχύουσα νομοθεσία.

15. Πώς αναγνωρίζουμε ενδείξεις μη φυσιολογικής λειτουργίας;

Ορισμένες ενδείξεις που χρειάζονται διερεύνηση είναι:

• Επαναλαμβανόμενο μπλοκάρισμα.

• Δυσκολία εκκίνησης.

• Ασυνήθιστος θόρυβος.

• Οσμή πετρελαίου.

• Εμφανής διαρροή καυσίμου.

• Καπνός ή έντονη αιθάλη.

• Ασταθής λειτουργία.

• Ανεξήγητη αύξηση κατανάλωσης.

Οι ενδείξεις αυτές δεν αποδεικνύουν από μόνες τους ποιο εξάρτημα έχει βλάβη.

Σε περίπτωση οσμής καυσαερίων, καπνού στον χώρο, υποψίας μονοξειδίου του άνθρακα ή διαρροής καυσίμου, η εγκατάσταση δεν πρέπει να συνεχίσει να λειτουργεί μέχρι να ελεγχθεί με ασφάλεια.

16. Τι πρέπει να γνωρίζει ο ιδιοκτήτης της εγκατάστασης;

Ο ιδιοκτήτης μπορεί να παρακολουθεί βασικές ενδείξεις χωρίς να επεμβαίνει στον καυστήρα.

Ενδεικτικά:

• Εάν εμφανίζεται ένδειξη βλάβης.

• Εάν ο θερμοστάτης ζητά θέρμανση.

• Εάν υπάρχει επαρκές καύσιμο στη δεξαμενή.

• Εάν παρατηρείται εμφανής διαρροή.

• Εάν υπάρχουν ασυνήθιστοι θόρυβοι ή οσμές.

• Εάν έχει πραγματοποιηθεί η προβλεπόμενη συντήρηση.

Δεν πρέπει να επιχειρεί ρύθμιση πίεσης αντλίας, αλλαγή μπεκ, μετακίνηση ηλεκτροδίων ή παράκαμψη ασφαλιστικών διατάξεων.

Αυτές οι εργασίες απαιτούν κατάλληλα καταρτισμένο τεχνικό και, όπου προβλέπεται, μετρήσεις καύσης.

17. Συχνές ερωτήσεις

Ποια είναι η διαφορά λέβητα και καυστήρα πετρελαίου;

Ο καυστήρας προετοιμάζει και καίει το καύσιμο, ενώ ο λέβητας μεταφέρει την παραγόμενη θερμότητα στο νερό θέρμανσης.

Τι κάνει η αντλία πετρελαίου;

Τροφοδοτεί το μπεκ με καύσιμο υπό την απαιτούμενη πίεση, σύμφωνα με τις προδιαγραφές του συστήματος.

Τι κάνει το μπεκ;

Ψεκάζει το πετρέλαιο σε μικρά σταγονίδια και διαμορφώνει τη δέσμη καυσίμου μέσα στον θάλαμο καύσης.

Τι κάνει η φωτοαντίσταση;

Σε κατάλληλους καυστήρες ανιχνεύει το φως της φλόγας και παρέχει πληροφορία στον αυτοματισμό ασφαλείας.

Γιατί ο καυστήρας μπαίνει σε μπλοκάρισμα;

Ο αυτοματισμός μπορεί να διακόψει τη λειτουργία όταν δεν επιβεβαιώνεται η απαιτούμενη ασφαλής κατάσταση, όπως κατά την αποτυχία ανάφλεξης ή την απώλεια φλόγας.

Μπορώ να αλλάξω μόνος μου το μπεκ;

Δεν συνιστάται. Η επιλογή και αντικατάσταση μπεκ συνδέεται με τη σωστή λειτουργία καύσης και πρέπει να πραγματοποιείται από αρμόδιο τεχνικό, με τους προβλεπόμενους ελέγχους.

Είναι ίδιος ο κύκλος εκκίνησης σε όλους τους καυστήρες;

Όχι. Η ακολουθία και οι χρόνοι ασφαλείας εξαρτώνται από τον συγκεκριμένο αυτοματισμό και τον σχεδιασμό του καυστήρα.

Συμπέρασμα

Ο καυστήρας πετρελαίου είναι ένα ολοκληρωμένο σύστημα ελεγχόμενης καύσης στο οποίο συνεργάζονται η τροφοδοσία καυσίμου, ο ψεκασμός, ο αέρας καύσης, η ανάφλεξη και η επιτήρηση φλόγας.

Η σωστή λειτουργία του δεν εξαρτάται από ένα μόνο εξάρτημα, αλλά από την ακριβή συνεργασία όλων των μηχανικών και ηλεκτρονικών συστημάτων.

Η ασφαλής και αποδοτική λειτουργία απαιτεί κατάλληλο καυστήρα για τον συγκεκριμένο λέβητα, σωστή εγκατάσταση, αξιόπιστο αυτοματισμό ασφαλείας και τεκμηριωμένο έλεγχο καύσης.

Στα επόμενα άρθρα του Thermosphere.gr θα εξετάσουμε αναλυτικά τη ρύθμιση καυστήρα, τη διάγνωση βλαβών, τη συντήρηση και την κατανάλωση πετρελαίου.
