Καπέλο καμινάδας: Τύποι, λειτουργία και σωστή επιλογή

Το καπέλο καμινάδας είναι ένα εξάρτημα που τοποθετείται στην απόληξη της καπνοδόχου και μπορεί να εξυπηρετεί διαφορετικούς σκοπούς, ανάλογα με τον σχεδιασμό του.

Ορισμένα καπέλα περιορίζουν την είσοδο βροχής, άλλα έχουν σχεδιαστεί για να μειώνουν την επίδραση του ανέμου, ενώ ειδικά τερματικά αποτελούν μέρος πιστοποιημένων συστημάτων απαγωγής καυσαερίων.

Η σωστή επιλογή έχει σημασία επειδή η απόληξη επηρεάζει τη ροή των καυσαερίων και την πίεση στο σύστημα.

Ένα ακατάλληλο καπέλο μπορεί να αυξήσει την αντίσταση ροής, να συγκρατεί αιθάλη ή να επιδεινώσει προβλήματα ελκυσμού.

Δεν υπάρχει ένα καπέλο καμινάδας που να είναι κατάλληλο για όλες τις συσκευές θέρμανσης.

Η επιλογή πρέπει να βασίζεται στον τύπο της συσκευής, το καύσιμο, τα χαρακτηριστικά της καπνοδόχου και τις οδηγίες του κατασκευαστή.

Τι είναι το καπέλο καμινάδας;

Το καπέλο είναι ένα εξάρτημα που τοποθετείται στο επάνω άκρο της καμινάδας.

Ανάλογα με την κατασκευή του, μπορεί να συμβάλλει:

• Στον περιορισμό της εισόδου βροχής.

• Στην προστασία από την είσοδο πτηνών και ξένων αντικειμένων.

• Στη μείωση ορισμένων δυσμενών επιδράσεων του ανέμου.

• Στην προστασία της απόληξης από συγκεκριμένες περιβαλλοντικές συνθήκες.

Ωστόσο, κάθε πρόσθετο εξάρτημα επηρεάζει τη γεωμετρία της εξόδου και ενδέχεται να δημιουργεί πρόσθετη αντίσταση στη ροή των καυσαερίων.

Γι' αυτό δεν πρέπει να αντιμετωπίζεται ως ένα απλό διακοσμητικό εξάρτημα.

Ποιοι είναι οι βασικοί τύποι καπέλων καμινάδας;

1. Σταθερό καπέλο προστασίας από τη βροχή

Το σταθερό καπέλο αποτελεί μια από τις απλούστερες κατασκευές.

Συνήθως περιλαμβάνει ένα μεταλλικό κάλυμμα πάνω από την έξοδο της καπνοδόχου, αφήνοντας πλευρικά ανοίγματα για την απομάκρυνση των καυσαερίων.

Πλεονεκτήματα:

• Απλή κατασκευή.

• Χωρίς κινούμενα μέρη.

• Περιορισμένη ανάγκη μηχανικής συντήρησης.

• Δυνατότητα περιορισμού της άμεσης εισόδου βροχής.

Περιορισμοί:

• Μπορεί να επηρεάζεται από τον άνεμο.

• Η ακατάλληλη γεωμετρία μπορεί να αυξήσει τις απώλειες πίεσης.

• Απαιτεί περιοδικό έλεγχο για αιθάλη και εμπόδια.

Δεν είναι όλα τα σταθερά καπέλα κατάλληλα για όλες τις θερμοκρασίες και τα καύσιμα.

2. Αντιανεμικό καπέλο καμινάδας

Τα αντιανεμικά καπέλα έχουν σχεδιαστεί ώστε να περιορίζουν ορισμένες ανεπιθύμητες επιδράσεις του ανέμου στην απόληξη.

Ο άνεμος μπορεί να δημιουργεί τοπικές περιοχές υψηλής ή χαμηλής πίεσης γύρω από την καμινάδα.

Ανάλογα με τη γεωμετρία της στέγης και τη θέση της απόληξης, αυτές οι μεταβολές μπορούν να επηρεάσουν τον ελκυσμό.

Ένα κατάλληλα σχεδιασμένο αντιανεμικό τερματικό μπορεί να βελτιώσει τη συμπεριφορά της απόληξης σε συγκεκριμένες συνθήκες.

Ωστόσο, δεν αποτελεί εγγυημένη λύση για κάθε πρόβλημα επιστροφής καπνού.

Αν η καμινάδα έχει λανθασμένη διάμετρο, ανεπαρκές ύψος ή σημαντικές απώλειες πίεσης, το πρόβλημα μπορεί να παραμείνει.

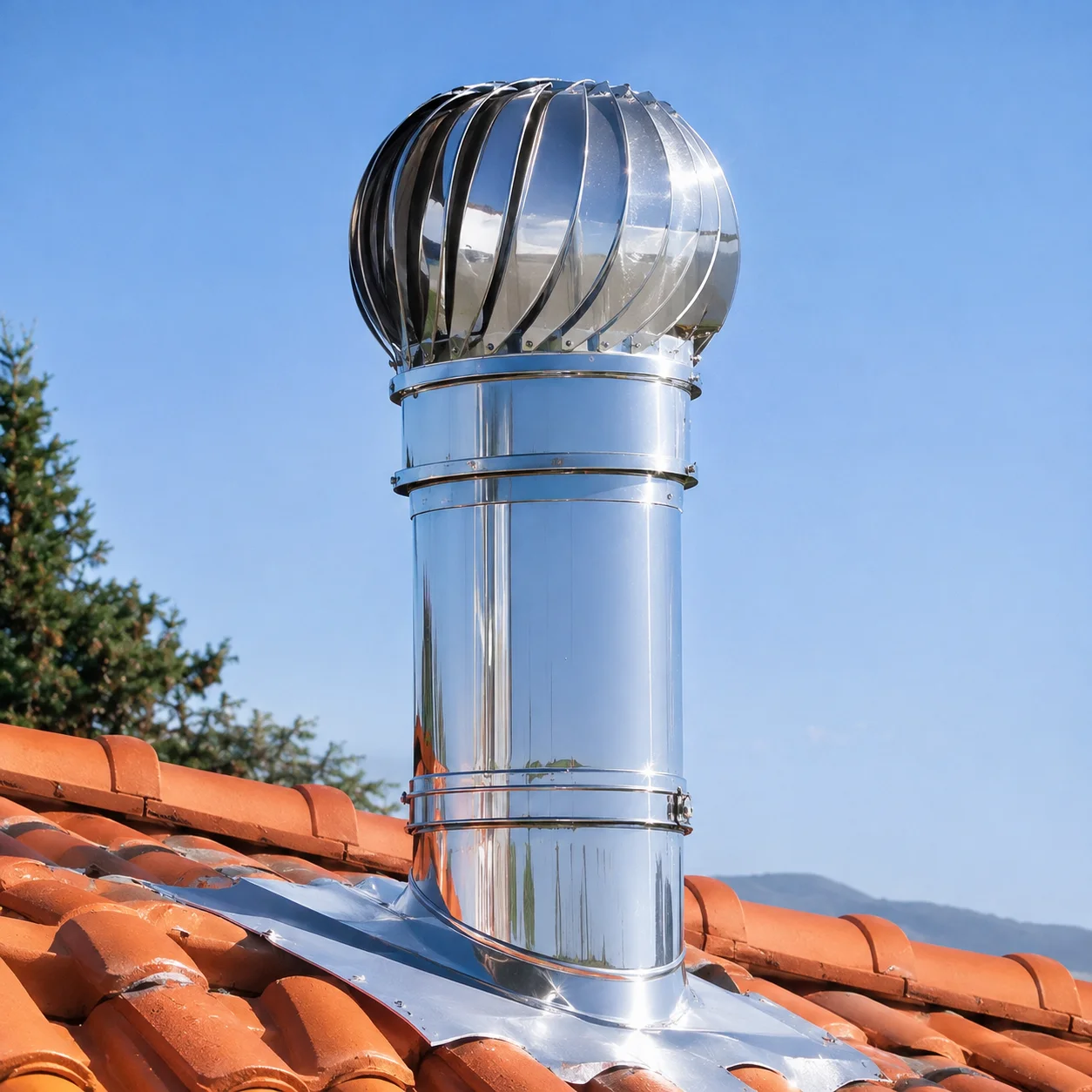

3. Περιστροφικό καπέλο καμινάδας

Το περιστροφικό καπέλο διαθέτει κινητό τμήμα που περιστρέφεται υπό την επίδραση του ανέμου.

Ορισμένες κατασκευές έχουν σχεδιαστεί ώστε η περιστροφή να επηρεάζει ευνοϊκά την πίεση στην έξοδο.

Η πραγματική αποτελεσματικότητα εξαρτάται από τον σχεδιασμό και τις συνθήκες λειτουργίας.

Πιθανά πλεονεκτήματα:

• Προσαρμογή της λειτουργίας σε ορισμένες συνθήκες ανέμου.

• Δυνατότητα βελτίωσης της συμπεριφοράς της απόληξης σε συγκεκριμένες εγκαταστάσεις.

Πιθανοί περιορισμοί:

• Ύπαρξη κινούμενων μηχανικών μερών.

• Φθορά ρουλεμάν ή άλλων εξαρτημάτων.

• Πιθανότητα ακινητοποίησης από αιθάλη ή ρύπους.

• Εξάρτηση της λειτουργίας από τον άνεμο.

Η χρήση περιστροφικού καπέλου σε καμινάδα στερεών καυσίμων απαιτεί ιδιαίτερη προσοχή ως προς τη θερμοκρασιακή αντοχή, την αιθάλη και τις οδηγίες του κατασκευαστή.

4. Καπέλο με προστατευτικό πλέγμα

Ορισμένα καπέλα διαθέτουν πλέγμα για τον περιορισμό της εισόδου πτηνών ή μεγαλύτερων αντικειμένων.

Το πλέγμα πρέπει να είναι κατάλληλο για τη συγκεκριμένη εφαρμογή.

Σε εγκαταστάσεις όπου παράγεται αιθάλη, μικρά ανοίγματα μπορεί να φράξουν σταδιακά.

Η απόφραξη μειώνει την ελεύθερη διατομή εξόδου και μπορεί να επηρεάσει επικίνδυνα την απαγωγή καυσαερίων.

Επομένως, η χρήση πλέγματος πρέπει να προβλέπεται από τις απαιτήσεις της συσκευής και του συστήματος.

5. Ειδικά τερματικά συστημάτων καυσαερίων

Σε ορισμένες συσκευές, ιδιαίτερα σε λέβητες με ανεμιστήρα ή συστήματα ομόκεντρης απαγωγής, η απόληξη δεν είναι ένα ανεξάρτητο γενικής χρήσης καπέλο.

Αποτελεί συγκεκριμένο εξάρτημα του εγκεκριμένου συστήματος.

Σε αυτές τις περιπτώσεις, η αντικατάσταση του τερματικού με ένα κοινό καπέλο μπορεί να μεταβάλει τις συνθήκες λειτουργίας.

Πρέπει να χρησιμοποιείται μόνο τερματικό που επιτρέπεται από τον κατασκευαστή της συσκευής και του συστήματος καυσαερίων.

Σύγκριση τύπων καπέλων καμινάδας

Ο πίνακας παρουσιάζει γενικές διαφορές και δεν υποκαθιστά τον τεχνικό έλεγχο καταλληλότητας.

Πώς επηρεάζει το καπέλο τον ελκυσμό της καμινάδας;

Ο φυσικός ελκυσμός δημιουργείται κυρίως από τη διαφορά πυκνότητας μεταξύ των θερμών καυσαερίων και του εξωτερικού αέρα.

Η διαθέσιμη διαφορά πίεσης πρέπει να επαρκεί για να υπερνικήσει τις αντιστάσεις του συστήματος.

Οι αντιστάσεις προέρχονται από:

• Το μήκος της καπνοδόχου.

• Τη διάμετρο.

• Τις αλλαγές κατεύθυνσης.

• Την τραχύτητα των εσωτερικών επιφανειών.

• Τα εξαρτήματα σύνδεσης.

• Τη γεωμετρία της απόληξης.

Το καπέλο μπορεί να επηρεάσει τις τοπικές απώλειες πίεσης στην έξοδο.

Επομένως, ένα καπέλο που φαίνεται κατάλληλο από πλευράς διαστάσεων δεν είναι απαραίτητα κατάλληλο από πλευράς αεροδυναμικής συμπεριφοράς.

Σε απαιτητικές εγκαταστάσεις, οι επιδράσεις αυτές πρέπει να λαμβάνονται υπόψη στον υπολογισμό της καπνοδόχου.

Μπορεί ένα καπέλο να σταματήσει την επιστροφή καπνού;

Η επιστροφή καπνού μπορεί να οφείλεται σε διαφορετικές αιτίες.

Ενδεικτικά:

• Ανεπαρκή φυσικό ελκυσμό.

• Ακατάλληλο ύψος καμινάδας.

• Λανθασμένη διαστασιολόγηση.

• Εμπόδια ή επικαθίσεις αιθάλης.

• Δυσμενή επίδραση ανέμου.

• Ανεπαρκή παροχή αέρα καύσης.

• Υποπίεση στον χώρο από συστήματα εξαερισμού.

Εάν η αιτία είναι συγκεκριμένα η επίδραση του ανέμου στην απόληξη, ένα κατάλληλο τερματικό μπορεί να αποτελέσει μέρος της λύσης.

Εάν όμως η αιτία βρίσκεται στη διαστασιολόγηση ή στην παροχή αέρα, η αλλαγή καπέλου δεν αντιμετωπίζει απαραίτητα το πρόβλημα.

Η σωστή διαδικασία είναι πρώτα η διάγνωση της αιτίας και στη συνέχεια η επιλογή της κατάλληλης τεχνικής παρέμβασης.

Καπέλο καμινάδας για τζάκι και ξυλόσομπα

Οι συσκευές στερεών καυσίμων παρουσιάζουν ιδιαίτερες απαιτήσεις.

Τα καυσαέρια μπορεί να περιέχουν σωματίδια, αιθάλη και προϊόντα ατελούς καύσης.

Σε ορισμένες συνθήκες σχηματίζονται επικαθίσεις κρεοζώτου μέσα στην καμινάδα.

Ένα καπέλο με στενά ανοίγματα ή ακατάλληλο πλέγμα μπορεί να συγκεντρώνει επικαθίσεις και να δυσχεραίνει τη ροή.

Κατά την επιλογή πρέπει να ελέγχονται:

1. Η καταλληλότητα για το συγκεκριμένο καύσιμο.

2. Η θερμοκρασιακή αντοχή.

3. Η συμβατότητα με τις απαιτήσεις της καπνοδόχου.

4. Η δυνατότητα καθαρισμού.

5. Η αντίσταση στη ροή.

6. Η αντοχή στις εξωτερικές συνθήκες.

Το καπέλο δεν υποκαθιστά τον τακτικό καθαρισμό της καμινάδας.

Καπέλο καμινάδας για λέβητα πετρελαίου

Σε λέβητες πετρελαίου, η απόληξη πρέπει να είναι συμβατή με τη θερμοκρασία, την πίεση και τις απαιτήσεις του συστήματος.

Πρέπει επίσης να λαμβάνεται υπόψη η πιθανότητα σχηματισμού συμπυκνωμάτων.

Ένα ακατάλληλο καπέλο μπορεί να προκαλέσει ανεπιθύμητη αντίσταση ή να δημιουργήσει σημεία συγκέντρωσης υγρασίας.

Η επιλογή πρέπει να γίνεται με βάση τα τεχνικά στοιχεία του λέβητα και της καπνοδόχου.

Καπέλο καμινάδας για λέβητα φυσικού αερίου

Σε πολλούς σύγχρονους λέβητες αερίου, το τερματικό απαγωγής καυσαερίων αποτελεί μέρος εγκεκριμένης διάταξης.

Αυτό είναι ιδιαίτερα σημαντικό σε συσκευές συμπύκνωσης και σε συστήματα με ανεμιστήρα.

Η εγκατάσταση ενός κοινού αντιανεμικού ή περιστροφικού καπέλου χωρίς σχετική έγκριση μπορεί να επηρεάσει την πίεση, τη ροή καυσαερίων ή την παροχή αέρα καύσης.

Δεν πρέπει να γίνονται αυθαίρετες αλλαγές στα τερματικά τέτοιων συστημάτων.

Ποιο υλικό είναι κατάλληλο για καπέλο καμινάδας;

Τα καπέλα κατασκευάζονται από διαφορετικά υλικά, ανάλογα με την εφαρμογή.

Συνηθισμένες επιλογές περιλαμβάνουν μεταλλικά εξαρτήματα από κατάλληλους χάλυβες.

Η επιλογή υλικού εξαρτάται από:

• Τη θερμοκρασία λειτουργίας.

• Τη χημική σύσταση των καυσαερίων.

• Την πιθανή παρουσία συμπυκνωμάτων.

• Τις περιβαλλοντικές συνθήκες.

• Την απαιτούμενη διάρκεια ζωής.

• Τη συμβατότητα με την καπνοδόχο.

Η χρήση ανοξείδωτου χάλυβα δεν εγγυάται από μόνη της καταλληλότητα για κάθε εφαρμογή.

Πρέπει να εξετάζονται η συγκεκριμένη ποιότητα υλικού και η τεκμηριωμένη καταλληλότητα του προϊόντος.

Πώς επηρεάζει ο άνεμος την απόληξη;

Η επίδραση του ανέμου εξαρτάται από το κτίριο και το περιβάλλον του.

Μια καμινάδα κοντά σε υψηλότερη στέγη, στηθαίο ή γειτονικό κτίριο μπορεί να βρίσκεται σε περιοχή σύνθετης ροής αέρα.

Σε τέτοιες περιπτώσεις, οι τοπικές πιέσεις γύρω από την απόληξη μπορεί να μεταβάλλονται σημαντικά.

Η επιλογή ειδικού καπέλου δεν πρέπει να υποκαθιστά τον έλεγχο της θέσης και του ύψους της καμινάδας.

Ορισμένα προβλήματα απαιτούν αλλαγή της θέσης απόληξης ή διαφορετική τεχνική λύση.

Πότε χρειάζεται καθαρισμό το καπέλο;

Το καπέλο πρέπει να περιλαμβάνεται στον προγραμματισμένο έλεγχο της καμινάδας.

Η συχνότητα ελέγχου εξαρτάται από το καύσιμο, τη χρήση της συσκευής και τις συνθήκες λειτουργίας.

Σημάδια που απαιτούν διερεύνηση είναι:

• Εμφανείς επικαθίσεις αιθάλης.

• Φραγμένα ανοίγματα.

• Δυσκολία περιστροφής κινητών εξαρτημάτων.

• Παραμορφώσεις ή διάβρωση.

• Χαλαρές συνδέσεις.

• Ανεξήγητη επιδείνωση του ελκυσμού.

Η επιθεώρηση και ο καθαρισμός πρέπει να πραγματοποιούνται με ασφαλή πρόσβαση και από κατάλληλα καταρτισμένο επαγγελματία.

Συνηθισμένα λάθη στην επιλογή καπέλου

Επιλογή μόνο με βάση την εμφάνιση

Η αισθητική δεν αποτελεί επαρκές τεχνικό κριτήριο.

Χρήση περιστροφικού καπέλου σε κάθε περίπτωση

Τα περιστροφικά καπέλα δεν είναι καθολική λύση και απαιτούν έλεγχο καταλληλότητας.

Τοποθέτηση πλέγματος με πολύ μικρά ανοίγματα

Η συγκέντρωση αιθάλης μπορεί να περιορίσει επικίνδυνα τη διατομή εξόδου.

Αγνόηση της αντίστασης ροής

Το τερματικό μπορεί να επηρεάσει την απαιτούμενη πίεση λειτουργίας του συστήματος.

Αυθαίρετη αλλαγή τερματικού λέβητα

Σε εγκεκριμένα συστήματα καυσαερίων δεν πρέπει να αντικαθίσταται το τερματικό χωρίς επιβεβαίωση συμβατότητας.

Παράλειψη συντήρησης

Ακόμη και ένα κατάλληλο καπέλο μπορεί να δημιουργήσει πρόβλημα όταν παρουσιάσει απόφραξη ή μηχανική βλάβη.

Πώς επιλέγουμε σωστά καπέλο καμινάδας;

Πριν από την αγορά και την εγκατάσταση πρέπει να ελέγχονται:

1. Τύπος συσκευής: Τζάκι, ξυλόσομπα, λέβητας πετρελαίου ή αερίου.

2. Καύσιμο: Ξύλο, πέλετ, πετρέλαιο, φυσικό αέριο ή άλλο καύσιμο.

3. Θερμοκρασία καυσαερίων: Το καπέλο πρέπει να είναι κατάλληλο για τις αναμενόμενες θερμοκρασίες.

4. Συνθήκες πίεσης: Φυσικός ελκυσμός ή σύστημα με ανεμιστήρα.

5. Διάμετρος και διαστάσεις: Πρέπει να υπάρχει συμβατότητα με την καπνοδόχο.

6. Αεροδυναμική συμπεριφορά: Να μην δημιουργείται μη αποδεκτή αντίσταση ροής.

7. Συνθήκες ανέμου: Να εξετάζεται η θέση της απόληξης και η γεωμετρία της στέγης.

8. Αντοχή σε διάβρωση: Να λαμβάνονται υπόψη τα καυσαέρια και τα συμπυκνώματα.

9. Δυνατότητα καθαρισμού: Να εξασφαλίζεται ασφαλής πρόσβαση για συντήρηση.

10. Οδηγίες κατασκευαστή: Το τερματικό πρέπει να είναι κατάλληλο και εγκεκριμένο για τη συγκεκριμένη εφαρμογή.

Ποια πρότυπα σχετίζονται με τις απολήξεις καμινάδων;

Η αξιολόγηση μιας απόληξης πρέπει να γίνεται στο πλαίσιο του συνολικού συστήματος.

Σχετικά ευρωπαϊκά πρότυπα περιλαμβάνουν:

• EN 1443: Γενικές απαιτήσεις και ταξινόμηση καπνοδόχων.

• EN 1856-1: Απαιτήσεις για μεταλλικά συστήματα καπνοδόχων.

• EN 1856-2: Απαιτήσεις για μεταλλικούς εσωτερικούς αγωγούς και αγωγούς σύνδεσης.

• EN 13384-1: Μέθοδοι θερμικού και ρευστοδυναμικού υπολογισμού καπνοδόχων που εξυπηρετούν μία συσκευή.

• EN 15287-1: Σχεδιασμός, εγκατάσταση και θέση σε λειτουργία καπνοδόχων στις εφαρμογές που καλύπτει.

Ανάλογα με τον τύπο της απόληξης και της συσκευής, ενδέχεται να εφαρμόζονται και άλλες ειδικές απαιτήσεις.

Οι σχετικές εκδόσεις των προτύπων, οι εθνικοί κανονισμοί και οι οδηγίες του κατασκευαστή πρέπει να επιβεβαιώνονται για τη συγκεκριμένη εγκατάσταση.

Συμπέρασμα

Το καπέλο καμινάδας μπορεί να συμβάλλει στην προστασία της απόληξης από τη βροχή, τα πτηνά και ορισμένες δυσμενείς επιδράσεις του ανέμου.

Ωστόσο, η επιλογή του πρέπει να γίνεται με τεχνικά κριτήρια και όχι μόνο με βάση την εμφάνιση ή την τιμή.

Τα σταθερά, αντιανεμικά και περιστροφικά καπέλα έχουν διαφορετικά χαρακτηριστικά, πλεονεκτήματα και περιορισμούς.

Ιδιαίτερη προσοχή απαιτείται σε καμινάδες στερεών καυσίμων, όπου μπορεί να συσσωρεύεται αιθάλη, και σε λέβητες με εγκεκριμένα συστήματα απαγωγής καυσαερίων.

Το σωστό καπέλο είναι εκείνο που είναι συμβατό με τη συσκευή, την καπνοδόχο και τις πραγματικές συνθήκες λειτουργίας, χωρίς να εμποδίζει την ασφαλή απαγωγή των καυσαερίων.

Τεχνικές αναφορές

• EN 1443 — Chimneys: General requirements.

• EN 1856-1 — Chimneys: Requirements for metal chimneys — Part 1: System chimney products.

• EN 1856-2 — Chimneys: Requirements for metal chimneys — Part 2: Metal flue liners and connecting flue pipes.

• EN 13384-1 — Chimneys: Thermal and fluid dynamic calculation methods — Part 1.

• EN 15287-1 — Chimneys: Design, installation and commissioning — Part 1.

Η τελική επιλογή και εγκατάσταση πρέπει να βασίζεται στην τεχνική τεκμηρίωση του συγκεκριμένου προϊόντος και να πραγματοποιείται από κατάλληλα καταρτισμένο επαγγελματία.
