Ηλεκτροβάνες φυσικού αερίου: Λειτουργία, ασφάλεια και βλάβες
Οι ηλεκτροβάνες φυσικού αερίου αποτελούν βασικά εξαρτήματα ελέγχου και ασφάλειας σε εγκαταστάσεις καύσης. Χρησιμοποιούνται για την ηλεκτρικά ελεγχόμενη διακοπή ή παροχή αερίου προς καυστήρες, λέβητες και άλλον βιομηχανικό θερμικό εξοπλισμό.
Στις εγκαταστάσεις καύσης, οι ηλεκτροβάνες ασφαλείας συνεργάζονται με τον αυτοματισμό καυστήρα, τους πρεσοστάτες και το σύστημα επιτήρησης φλόγας.
Η σωστή λειτουργία τους είναι κρίσιμη, καθώς μια βαλβίδα που δεν ανοίγει μπορεί να εμποδίσει την εκκίνηση, ενώ μια βαλβίδα που δεν κλείνει στεγανά μπορεί να δημιουργήσει σοβαρό κίνδυνο.
1. Τι είναι η ηλεκτροβάνα φυσικού αερίου;
Η ηλεκτροβάνα είναι μια βαλβίδα της οποίας η λειτουργία ελέγχεται ηλεκτρικά.
Στις συνήθεις διατάξεις ασφαλείας καυστήρων χρησιμοποιούνται βαλβίδες κανονικά κλειστού τύπου (Normally Closed – NC).
Αυτό σημαίνει ότι, όταν δεν παρέχεται η απαιτούμενη ηλεκτρική ενέργεια, η βαλβίδα παραμένει στην κλειστή θέση.
Όταν ο αυτοματισμός επιτρέψει την τροφοδοσία του πηνίου, ο μηχανισμός ενεργοποίησης μετακινεί το στοιχείο κλεισίματος και επιτρέπει τη διέλευση του αερίου.
Η ακριβής λειτουργία εξαρτάται από τον τύπο της βαλβίδας, καθώς υπάρχουν άμεσης και έμμεσης ενεργοποίησης σχεδιάσεις.
2. Βασικά εξαρτήματα ηλεκτροβάνας
Μια ηλεκτροβάνα μπορεί να περιλαμβάνει:
Σώμα βαλβίδας.
Ηλεκτρομαγνητικό πηνίο.
Κινούμενο οπλισμό ή έμβολο.
Ελατήριο επαναφοράς.
Στοιχείο στεγανοποίησης.
Έδρα κλεισίματος.
Ηλεκτρικό σύνδεσμο.
Προαιρετική ένδειξη θέσης.
Το σώμα κατασκευάζεται από κατάλληλα μεταλλικά υλικά, ανάλογα με την εφαρμογή.
Τα υλικά στεγανοποίησης πρέπει να είναι συμβατά με το αέριο, τη θερμοκρασία και τις συνθήκες λειτουργίας.
3. Πώς λειτουργεί μια κανονικά κλειστή ηλεκτροβάνα;
Κατάσταση χωρίς τάση
Όταν το πηνίο δεν τροφοδοτείται, ο μηχανισμός επαναφοράς συγκρατεί το στοιχείο κλεισίματος στην έδρα.
Η διέλευση αερίου διακόπτεται.
Κατάσταση με τάση
Όταν παρέχεται η προβλεπόμενη ηλεκτρική τάση, το μαγνητικό πεδίο ενεργοποιεί τον μηχανισμό.
Η βαλβίδα ανοίγει εφόσον πληρούνται οι απαιτούμενες συνθήκες λειτουργίας.
Διακοπή τροφοδοσίας
Όταν ο αυτοματισμός αφαιρέσει την τάση, η βαλβίδα πρέπει να επιστρέψει στην προβλεπόμενη ασφαλή θέση.
Η δυνατότητα αυτόματου κλεισίματος δεν εξασφαλίζει από μόνη της ότι η βαλβίδα παραμένει στεγανή σε περίπτωση μηχανικής βλάβης ή φθοράς της έδρας.

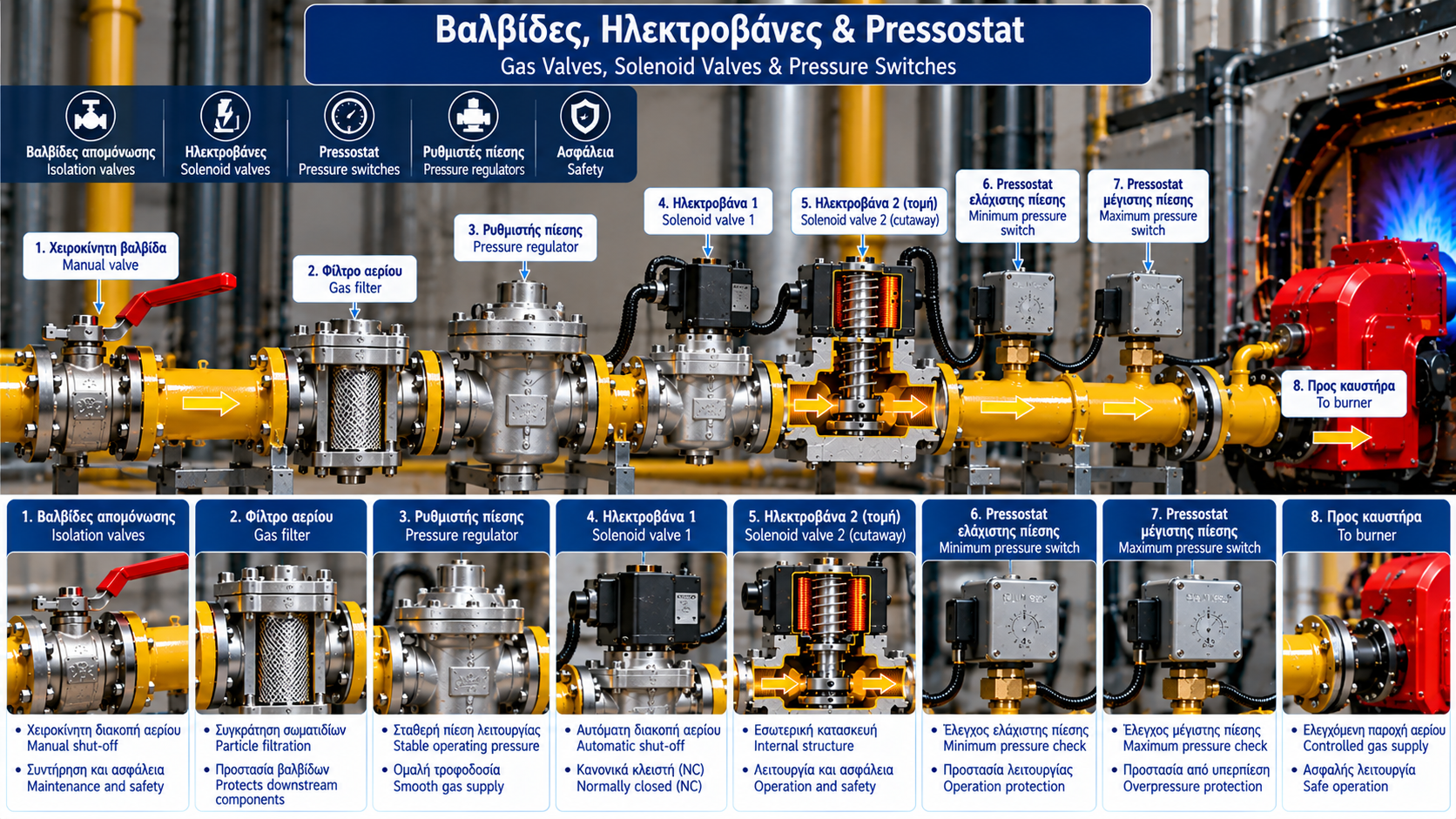

4. Ο ρόλος της ηλεκτροβάνας στο Gas Train
Το Gas Train είναι το σύνολο εξαρτημάτων που προετοιμάζουν, ελέγχουν και διαχειρίζονται την παροχή αερίου προς τον καυστήρα.
Ανάλογα με τη σχεδίαση, μπορεί να περιλαμβάνει:
Χειροκίνητη βαλβίδα απομόνωσης.
Φίλτρο αερίου.
Ρυθμιστή πίεσης.
Πρεσοστάτη ελάχιστης πίεσης.
Πρεσοστάτη μέγιστης πίεσης.
Αυτόματες βαλβίδες ασφαλείας.
Σύστημα ελέγχου στεγανότητας βαλβίδων.
Σημεία μέτρησης πίεσης.
Η σειρά των εξαρτημάτων και ο αριθμός των βαλβίδων καθορίζονται από τον τύπο καυστήρα, την εφαρμογή και τις απαιτήσεις των σχετικών προτύπων.
5. Γιατί χρησιμοποιούνται δύο βαλβίδες ασφαλείας;
Σε πολλές εγκαταστάσεις καύσης προβλέπονται δύο αυτόματες βαλβίδες διακοπής αερίου σε σειρά.
Η διάταξη αυτή προσφέρει πρόσθετο επίπεδο προστασίας, καθώς η παροχή μπορεί να απομονωθεί από περισσότερα του ενός στοιχεία κλεισίματος.
Ανάλογα με την εγκατάσταση, μπορεί να υπάρχει και σύστημα ελέγχου στεγανότητας.
Η παρουσία δύο βαλβίδων δεν σημαίνει ότι επιτρέπεται η λειτουργία όταν μία από αυτές παρουσιάζει αστοχία.
Οι απαιτήσεις επιτήρησης και οι επιτρεπόμενες συνθήκες λειτουργίας καθορίζονται από τη σχεδίαση και το εφαρμοστέο πλαίσιο ασφαλείας.
6. Τι συμβαίνει όταν η ηλεκτροβάνα κολλάει κλειστή;
Όταν μια ηλεκτροβάνα δεν ανοίγει, ο καυστήρας μπορεί να αδυνατεί να εκκινήσει.
Πιθανά συμπτώματα είναι:
Αποτυχία ανάφλεξης.
Απουσία της αναμενόμενης πίεσης κατάντη.
Συναγερμός από τον αυτοματισμό καυστήρα.
Αδυναμία ολοκλήρωσης της ακολουθίας εκκίνησης.
Πιθανές αιτίες περιλαμβάνουν:
Απουσία ή λανθασμένη τάση τροφοδοσίας.
Κατεστραμμένο πηνίο.
Μηχανική εμπλοκή.
Ακαθαρσίες στο εσωτερικό.
Ακατάλληλη διαφορική πίεση για τον συγκεκριμένο τύπο.
Αστοχία του συστήματος ελέγχου.
Η διάγνωση πρέπει να ξεκινά από τα καταγεγραμμένα σφάλματα και την επιβεβαίωση των προβλεπόμενων συνθηκών λειτουργίας.
7. Τι συμβαίνει όταν η ηλεκτροβάνα κολλάει ανοιχτή;
Η αδυναμία πλήρους κλεισίματος αποτελεί ιδιαίτερα σοβαρή κατάσταση.
Μπορεί να οφείλεται σε μηχανική εμπλοκή, φθορά του στοιχείου στεγανοποίησης, ξένα σώματα στην έδρα ή άλλη εσωτερική αστοχία.
Είναι σημαντικό να διακρίνουμε δύο διαφορετικές καταστάσεις:
Μηχανική παραμονή στην ανοιχτή θέση: Το στοιχείο κλεισίματος δεν επιστρέφει στην προβλεπόμενη θέση.
Εσωτερική διαρροή: Το στοιχείο κλείνει, αλλά η έδρα δεν εξασφαλίζει την απαιτούμενη στεγανότητα.
Και οι δύο περιπτώσεις απαιτούν τεχνική διερεύνηση.
Εάν υπάρχει ένδειξη αστοχίας ασφαλούς διακοπής ή μη αποδεκτής διαρροής, η εγκατάσταση πρέπει να τεθεί εκτός λειτουργίας σύμφωνα με τις προβλεπόμενες διαδικασίες.
8. Βλάβες ηλεκτρομαγνητικού πηνίου
Το πηνίο μπορεί να παρουσιάσει ηλεκτρική αστοχία λόγω υπερθέρμανσης, ακατάλληλης τάσης, προβλημάτων μόνωσης ή περιβαλλοντικών καταπονήσεων.
Η διάγνωση μπορεί να περιλαμβάνει έλεγχο της τάσης τροφοδοσίας, της κατάστασης των συνδέσεων και των ηλεκτρικών χαρακτηριστικών, σύμφωνα με τις οδηγίες του κατασκευαστή.
Η αντικατάσταση πρέπει να γίνεται με εγκεκριμένο ανταλλακτικό που διαθέτει τις απαιτούμενες ηλεκτρικές και θερμικές προδιαγραφές.
Δεν επιτρέπεται η αυθαίρετη τοποθέτηση διαφορετικού πηνίου επειδή απλώς ταιριάζει μηχανικά.
9. Έλεγχος στεγανότητας βαλβίδων
Ο έλεγχος στεγανότητας χρησιμοποιείται για να επιβεβαιώσει ότι οι αυτόματες βαλβίδες διακοπής ανταποκρίνονται στις προβλεπόμενες απαιτήσεις.
Σε κατάλληλα σχεδιασμένα συστήματα, μια μονάδα ελέγχου μπορεί να παρακολουθεί μεταβολές πίεσης σε συγκεκριμένο τμήμα της γραμμής.
Η ακριβής διαδικασία εξαρτάται από τον τύπο της μονάδας, τη διάταξη των βαλβίδων και τις προδιαγραφές του κατασκευαστή.
Ο έλεγχος στεγανότητας δεν πρέπει να παρακάμπτεται για να επιτραπεί η εκκίνηση του καυστήρα.
10. Διάγνωση βλαβών: Τι ελέγχει ο τεχνικός;
Η διάγνωση πρέπει να πραγματοποιείται από κατάλληλα εξουσιοδοτημένο και εκπαιδευμένο προσωπικό.
Ένα οργανωμένο πρόγραμμα ελέγχου περιλαμβάνει:
Ανάγνωση του ιστορικού συναγερμών.
Επιβεβαίωση των απαιτούμενων συνθηκών πίεσης.
Έλεγχο της ηλεκτρικής τροφοδοσίας.
Επιθεώρηση των συνδέσεων και του εξοπλισμού.
Αξιολόγηση της προβλεπόμενης ακολουθίας λειτουργίας.
Έλεγχο στεγανότητας με εγκεκριμένη διαδικασία.
Καταγραφή ευρημάτων και απαιτούμενων διορθωτικών ενεργειών.
Δεν πρέπει να πραγματοποιούνται δοκιμές που προκαλούν ανεξέλεγκτη απελευθέρωση αερίου.
Οι αλληλομανδαλώσεις ασφαλείας δεν παρακάμπτονται για διαγνωστικούς σκοπούς.
11. Συντήρηση και πρόληψη
Η προληπτική συντήρηση περιλαμβάνει οπτικό έλεγχο, επιθεώρηση ηλεκτρικών συνδέσεων και παρακολούθηση της λειτουργικής συμπεριφοράς.
Οι έλεγχοι στεγανότητας και οι δοκιμές ασφαλούς διακοπής πραγματοποιούνται σύμφωνα με τις εγκεκριμένες διαδικασίες.
Η συχνότητα συντήρησης εξαρτάται από τον κατασκευαστή, τις ώρες λειτουργίας, το περιβάλλον εγκατάστασης και τις εφαρμοστέες απαιτήσεις.
Η αυθαίρετη αποσυναρμολόγηση βαλβίδας ασφαλείας ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να ακυρώσει την καταλληλότητά της για την εφαρμογή.
12. Πρότυπα και τεχνικές απαιτήσεις
Οι ηλεκτροβάνες και οι διατάξεις ασφαλείας πρέπει να επιλέγονται σύμφωνα με την εφαρμογή και τα κατάλληλα πρότυπα.
Σημαντικές τεχνικές αναφορές είναι:
EN 161: Αυτόματες βαλβίδες διακοπής για καυστήρες και συσκευές αερίων καυσίμων.
EN 676: Καυστήρες εξαναγκασμένου ελκυσμού για αέρια καύσιμα, εντός του πεδίου εφαρμογής του.
EN 1643: Συστήματα ελέγχου στεγανότητας αυτόματων βαλβίδων διακοπής για καυστήρες και συσκευές αερίου.
Η εφαρμογή συγκεκριμένου προτύπου εξαρτάται από τον εξοπλισμό και το ισχύον κανονιστικό πλαίσιο.
Συμπέρασμα
Η ηλεκτροβάνα φυσικού αερίου αποτελεί κρίσιμο εξάρτημα της αλυσίδας ασφαλείας ενός καυστήρα.
Η αξιόπιστη λειτουργία της απαιτεί σωστή επιλογή, κατάλληλη ηλεκτρική τροφοδοσία, συμβατότητα με τις συνθήκες πίεσης και τακτικούς ελέγχους.
Η αδυναμία ανοίγματος μπορεί να προκαλέσει διακοπή λειτουργίας, ενώ η αδυναμία στεγανού κλεισίματος αποτελεί σημαντικό ζήτημα ασφάλειας.
Η έγκαιρη διάγνωση, η τήρηση των οδηγιών του κατασκευαστή και η αποφυγή παράκαμψης προστασιών είναι απαραίτητες για την ασφαλή λειτουργία των εγκαταστάσεων φυσικού αερίου.
