Ηλεκτρονικός κυκλοφορητής θέρμανσης: Ρυθμίσεις, τρόποι λειτουργίας και εξοικονόμηση ενέργειας

Ηλεκτρονικός κυκλοφορητής θέρμανσης: Ρυθμίσεις, τρόποι λειτουργίας και εξοικονόμηση ενέργειας

Οι σύγχρονοι ηλεκτρονικοί κυκλοφορητές θέρμανσης μπορούν να προσαρμόζουν τη λειτουργία τους στις ανάγκες του υδραυλικού δικτύου, μειώνοντας σε πολλές περιπτώσεις την ηλεκτρική κατανάλωση και τον θόρυβο.

Σε αντίθεση με τους παλαιότερους κυκλοφορητές σταθερών ταχυτήτων, πολλά ηλεκτρονικά μοντέλα διαθέτουν ρυθμίσεις διαφορικής πίεσης, μεταβλητής ταχύτητας και αυτόματης προσαρμογής.

Ωστόσο, η σωστή επιλογή λειτουργίας εξαρτάται από το είδος της εγκατάστασης. Μια ρύθμιση που λειτουργεί αποτελεσματικά σε δίκτυο θερμαντικών σωμάτων δεν είναι απαραίτητα κατάλληλη για ενδοδαπέδια θέρμανση ή για κύκλωμα αντλίας θερμότητας.

Στον οδηγό αυτό εξετάζουμε τις βασικές λειτουργίες των ηλεκτρονικών κυκλοφορητών και τους παράγοντες που καθορίζουν τη σωστή ρύθμισή τους.

1. Τι είναι ο ηλεκτρονικός κυκλοφορητής θέρμανσης;

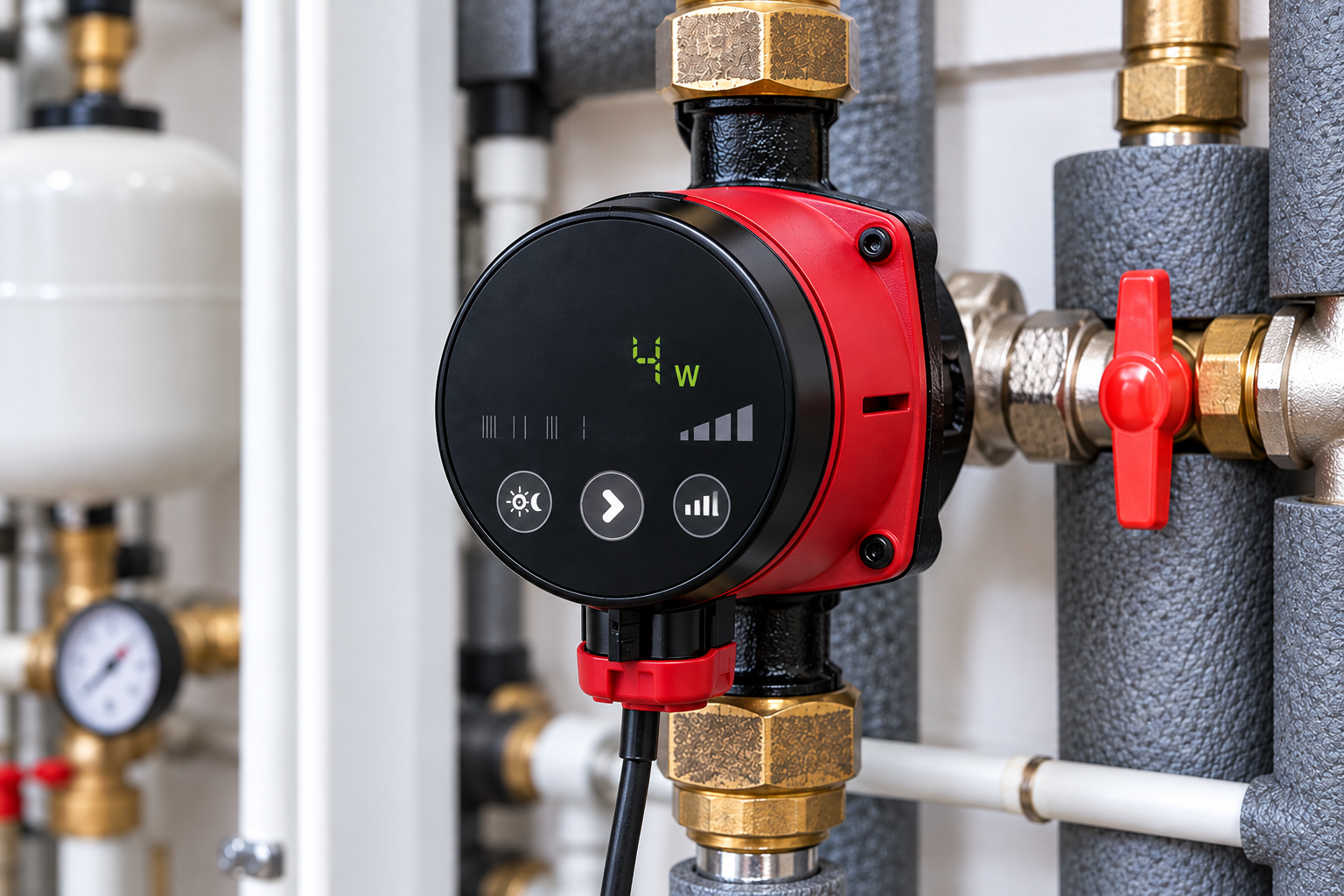

Ο ηλεκτρονικός κυκλοφορητής είναι μια αντλία κυκλοφορίας νερού που διαθέτει ηλεκτρονικό σύστημα ελέγχου της λειτουργίας του κινητήρα.

Πολλοί σύγχρονοι κυκλοφορητές χρησιμοποιούν κινητήρες υψηλής απόδοσης με μόνιμους μαγνήτες και ηλεκτρονική μεταγωγή, γνωστούς ως ECM (Electronically Commutated Motors).

Το ηλεκτρονικό σύστημα επιτρέπει τη μεταβολή της ταχύτητας περιστροφής και, ανάλογα με το μοντέλο, τη ρύθμιση της διαφορικής πίεσης ή άλλων παραμέτρων.

Ο κυκλοφορητής δεν παράγει θερμότητα. Μεταφέρει το νερό μεταξύ της πηγής θερμότητας και των καταναλώσεων, όπως θερμαντικά σώματα ή κυκλώματα ενδοδαπέδιας θέρμανσης.

2. Ποια είναι η διαφορά από έναν συμβατικό κυκλοφορητή;

Οι παλαιότεροι κυκλοφορητές διαθέτουν συχνά τρεις χειροκίνητα επιλεγόμενες ταχύτητες.

Όταν επιλεγεί μια ταχύτητα, η αντλία λειτουργεί σύμφωνα με τη χαρακτηριστική καμπύλη της, χωρίς να προσαρμόζει απαραίτητα τη λειτουργία της στις μεταβαλλόμενες ανάγκες του δικτύου.

Αντίθετα, ένας ηλεκτρονικός κυκλοφορητής μπορεί, ανάλογα με τον διαθέσιμο τρόπο ελέγχου, να μειώνει ή να αυξάνει την ταχύτητά του όταν αλλάζουν οι υδραυλικές συνθήκες.

Τα σημαντικότερα πλεονεκτήματα μπορεί να περιλαμβάνουν:

• Χαμηλότερη ηλεκτρική κατανάλωση.

• Καλύτερη προσαρμογή σε μεταβαλλόμενη ζήτηση.

• Περιορισμό θορύβου από υπερβολική διαφορική πίεση.

• Περισσότερες επιλογές λειτουργίας.

• Ενδείξεις λειτουργίας και διάγνωσης σε ορισμένα μοντέλα.

Η εξοικονόμηση εξαρτάται από το υδραυλικό δίκτυο, τις ώρες λειτουργίας και τις ρυθμίσεις.

3. Τι σημαίνει αναλογική διαφορική πίεση;

Η αναλογική διαφορική πίεση αναφέρεται συχνά ως Δp-v ή Proportional Pressure.

Σε αυτή τη λειτουργία, ο κυκλοφορητής μεταβάλλει τον στόχο της διαφορικής πίεσης ανάλογα με την παροχή, σύμφωνα με την καμπύλη ελέγχου του κατασκευαστή.

Όταν μειώνεται η απαιτούμενη παροχή, μειώνεται συνήθως και η επιδιωκόμενη διαφορική πίεση.

Η λειτουργία αυτή μπορεί να είναι κατάλληλη για δίκτυα θερμαντικών σωμάτων με θερμοστατικές βαλβίδες, όπου η παροχή μεταβάλλεται κατά τη διάρκεια της ημέρας.

Πιθανά οφέλη:

• Περιορισμός υπερβολικής πίεσης στις βαλβίδες.

• Μείωση υδραυλικών θορύβων.

• Προσαρμογή σε μεταβαλλόμενη ζήτηση.

• Περιορισμός κατανάλωσης ηλεκτρικής ενέργειας.

Δεν αποτελεί όμως καθολική ρύθμιση για κάθε σύστημα.

4. Τι σημαίνει σταθερή διαφορική πίεση;

Η σταθερή διαφορική πίεση αναφέρεται συνήθως ως Δp-c ή Constant Pressure.

Ο κυκλοφορητής προσπαθεί να διατηρεί περίπου σταθερή τη διαφορική πίεση, μέσα στα όρια της διαθέσιμης απόδοσής του, ακόμη και όταν αλλάζει η παροχή.

Αυτή η λειτουργία χρησιμοποιείται συχνά σε εφαρμογές όπου είναι επιθυμητή μια σχετικά σταθερή διαθέσιμη πίεση.

Ενδεικτικά, μπορεί να επιλεγεί σε κατάλληλα σχεδιασμένα κυκλώματα ενδοδαπέδιας θέρμανσης με συλλέκτες και μεταβαλλόμενες απαιτήσεις.

Ωστόσο, η καταλληλότητα εξαρτάται από τις βαλβίδες, τη διάταξη των κυκλωμάτων και τη μελέτη της εγκατάστασης.

5. Τι είναι η σταθερή ταχύτητα ή σταθερή καμπύλη;

Στη λειτουργία σταθερής ταχύτητας ή σταθερής καμπύλης, ο κυκλοφορητής λειτουργεί σύμφωνα με μια επιλεγμένη χαρακτηριστική καμπύλη.

Η διαφορική πίεση δεν παραμένει αναγκαστικά σταθερή. Μεταβάλλεται καθώς αλλάζει η παροχή και το σημείο λειτουργίας.

Αυτή η λειτουργία μπορεί να είναι χρήσιμη σε κυκλώματα που απαιτούν συγκεκριμένη υδραυλική συμπεριφορά.

Για παράδειγμα, ορισμένες εγκαταστάσεις παραγωγής θερμότητας απαιτούν ελάχιστη παροχή και καθορισμένο τρόπο λειτουργίας του κυκλοφορητή.

Η κατάλληλη ρύθμιση πρέπει να προκύπτει από τις απαιτήσεις του εξοπλισμού και όχι μόνο από την επιθυμία μείωσης της κατανάλωσης.

6. Τι είναι η αυτόματη προσαρμογή;

Ορισμένοι ηλεκτρονικοί κυκλοφορητές διαθέτουν λειτουργίες αυτόματης προσαρμογής.

Ανάλογα με τον κατασκευαστή, ο κυκλοφορητής αξιολογεί τις μεταβολές των συνθηκών λειτουργίας και προσαρμόζει την καμπύλη ελέγχου μέσα σε συγκεκριμένα όρια.

Στόχος είναι η επίτευξη κατάλληλης υδραυλικής απόδοσης με περιορισμένη κατανάλωση.

Οι αλγόριθμοι αυτόματης προσαρμογής δεν είναι ίδιοι σε όλους τους κατασκευαστές.

Επίσης, η λειτουργία αυτή δεν υποκαθιστά τη σωστή διαστασιολόγηση, την υδραυλική εξισορρόπηση ή τις απαιτήσεις ελάχιστης παροχής.

7. Ποια ρύθμιση είναι κατάλληλη για καλοριφέρ;

Σε εγκαταστάσεις με θερμαντικά σώματα και θερμοστατικές βαλβίδες, η αναλογική διαφορική πίεση αποτελεί συχνά κατάλληλη αρχική επιλογή, εφόσον προβλέπεται από τον κατασκευαστή.

Καθώς οι θερμοστατικές βαλβίδες κλείνουν, η συνολική παροχή μειώνεται. Η αντίστοιχη μείωση του στόχου διαφορικής πίεσης μπορεί να περιορίσει τον θόρυβο και την άσκοπη κατανάλωση.

Σε παλαιότερα δίκτυα χωρίς θερμοστατικές βαλβίδες, η καταλληλότερη λειτουργία μπορεί να διαφέρει.

Η τελική επιλογή εξαρτάται από:

• Την υδραυλική διάταξη.

• Τον αριθμό και τον τύπο των βαλβίδων.

• Τις απαιτήσεις παροχής.

• Τις απώλειες πίεσης.

• Τις οδηγίες του κατασκευαστή.

8. Ποια ρύθμιση είναι κατάλληλη για ενδοδαπέδια θέρμανση;

Σε πολλές εγκαταστάσεις ενδοδαπέδιας θέρμανσης με συλλέκτες, η σταθερή διαφορική πίεση μπορεί να είναι κατάλληλη.

Αυτό συμβαίνει επειδή είναι συχνά επιθυμητή η διατήρηση σχετικά σταθερής διαθέσιμης πίεσης στα επιμέρους κυκλώματα.

Ωστόσο, η επιλογή επηρεάζεται από:

• Τον αριθμό των κυκλωμάτων.

• Την παρουσία ηλεκτροθερμικών ενεργοποιητών.

• Τις βαλβίδες ελέγχου.

• Τη μονάδα ανάμειξης, όπου υπάρχει.

• Τις απαιτήσεις της υδραυλικής μελέτης.

Η σταθερή διαφορική πίεση δεν αποτελεί υποχρεωτική επιλογή για κάθε σύστημα ενδοδαπέδιας θέρμανσης.

9. Τι ισχύει για κυκλοφορητές σε αντλίες θερμότητας;

Οι αντλίες θερμότητας μπορεί να απαιτούν συγκεκριμένη ελάχιστη ή ονομαστική παροχή νερού, ώστε να λειτουργούν σωστά.

Η ανεπαρκής κυκλοφορία μπορεί να επηρεάσει την απόδοση, την προστασία και τη λειτουργία του εξοπλισμού.

Σε ορισμένα συστήματα, ο κυκλοφορητής ελέγχεται απευθείας από την αντλία θερμότητας ή λειτουργεί με συγκεκριμένη εντολή από τον αυτοματισμό.

Επομένως, δεν πρέπει να αλλάζει αυθαίρετα ο τρόπος λειτουργίας του.

Προτεραιότητα έχουν:

• Οι απαιτήσεις ελάχιστης παροχής.

• Οι οδηγίες εγκατάστασης.

• Η προβλεπόμενη διαφορική πίεση.

• Η υδραυλική διαμόρφωση.

• Η συνεργασία με τους αυτοματισμούς.

10. Ρυθμίσεις ηλεκτρονικού κυκλοφορητή: Γρήγορος οδηγός

Αναλογική πίεση (Δp-v): Μεταβαλλόμενη ζήτηση → Συχνά κατάλληλη για σώματα με θερμοστατικές βαλβίδες.

Σταθερή πίεση (Δp-c): Σχετικά σταθερός στόχος διαφορικής πίεσης → Χρήσιμη σε κατάλληλα κυκλώματα ενδοδαπέδιας θέρμανσης.

Σταθερή καμπύλη: Επιλεγμένη χαρακτηριστική λειτουργίας → Χρήσιμη όταν απαιτείται συγκεκριμένη υδραυλική συμπεριφορά.

Αυτόματη προσαρμογή: Μεταβολή της καμπύλης ελέγχου από τον κυκλοφορητή → Εφαρμόζεται όπου υποστηρίζεται και επιτρέπεται.

Οι παραπάνω επιλογές είναι ενδεικτικές. Η σωστή ρύθμιση καθορίζεται από την εγκατάσταση και τις οδηγίες του κατασκευαστή.

11. Πόσο ρεύμα καταναλώνει ένας ηλεκτρονικός κυκλοφορητής;

Η κατανάλωση ηλεκτρικής ενέργειας εξαρτάται από την πραγματική απορροφούμενη ισχύ και τις ώρες λειτουργίας.

Ο βασικός υπολογισμός είναι:

Ενέργεια (kWh) = Ισχύς (W) × Ώρες λειτουργίας / 1.000

Για παράδειγμα, αν ένας κυκλοφορητής λειτουργεί με μέση απορροφούμενη ισχύ 20 W για 3.000 ώρες ετησίως:

20 × 3.000 / 1.000 = 60 kWh/έτος

Αν ένας παλαιότερος κυκλοφορητής καταναλώνει κατά μέσο όρο 70 W για τις ίδιες ώρες:

70 × 3.000 / 1.000 = 210 kWh/έτος

Η διαφορά είναι 150 kWh ετησίως.

Με ενδεικτική τιμή ηλεκτρικής ενέργειας 0,20 €/kWh, η αντίστοιχη διαφορά κόστους είναι:

150 × 0,20 = 30 € τον χρόνο

Το παράδειγμα είναι υποθετικό. Δεν αποτελεί εγγυημένη εξοικονόμηση, καθώς η πραγματική ισχύς μεταβάλλεται ανάλογα με το μοντέλο και τις συνθήκες λειτουργίας.

12. Ποια λάθη πρέπει να αποφεύγονται;

Συνηθισμένα λάθη είναι:

• Επιλογή λειτουργίας χωρίς γνώση του υδραυλικού δικτύου.

• Ρύθμιση στη χαμηλότερη βαθμίδα χωρίς έλεγχο παροχής.

• Χρήση υπερβολικά υψηλής πίεσης.

• Παράβλεψη των απαιτήσεων αντλίας θερμότητας ή λέβητα.

• Αγνόηση θορύβων και κωδικών σφάλματος.

• Θεώρηση της αυτόματης λειτουργίας ως λύσης για κάθε εγκατάσταση.

Η σωστή ρύθμιση πρέπει να εξασφαλίζει πρώτα την απαιτούμενη κυκλοφορία και στη συνέχεια να επιδιώκει τη χαμηλότερη πρακτικά δυνατή κατανάλωση.

13. Πότε χρειάζεται τεχνικός;

Απαιτείται τεχνικός έλεγχος όταν:

• Δεν θερμαίνονται σωστά ορισμένα σώματα.

• Παρουσιάζεται έντονος θόρυβος.

• Εμφανίζονται σφάλματα λειτουργίας.

• Υπάρχουν προβλήματα κυκλοφορίας.

• Η εγκατάσταση διαθέτει σύνθετους αυτοματισμούς.

• Δεν είναι γνωστές οι απαιτήσεις παροχής και μανομετρικού.

Ο τεχνικός μπορεί να αξιολογήσει τις πραγματικές συνθήκες και να επιλέξει την κατάλληλη καμπύλη λειτουργίας.

14. Συχνές ερωτήσεις

Ποια είναι η καλύτερη ρύθμιση για ηλεκτρονικό κυκλοφορητή;

Δεν υπάρχει μία ρύθμιση κατάλληλη για όλες τις εγκαταστάσεις. Η επιλογή εξαρτάται από το υδραυλικό δίκτυο και τις απαιτήσεις του εξοπλισμού.

Τι σημαίνει Δp-v;

Σημαίνει λειτουργία αναλογικής διαφορικής πίεσης. Ο στόχος πίεσης μεταβάλλεται ανάλογα με την παροχή.

Τι σημαίνει Δp-c;

Σημαίνει λειτουργία σταθερής διαφορικής πίεσης. Ο κυκλοφορητής επιδιώκει να διατηρεί περίπου σταθερή τη διαφορική πίεση.

Είναι καλύτερη η αυτόματη λειτουργία;

Μπορεί να είναι αποτελεσματική σε κατάλληλες εφαρμογές, αλλά δεν αποτελεί καθολική λύση.

Ο ηλεκτρονικός κυκλοφορητής καταναλώνει λιγότερο ρεύμα;

Συχνά ναι, ιδιαίτερα όταν αντικαθιστά παλαιότερο κυκλοφορητή και λειτουργεί σε σύστημα με μεταβαλλόμενη ζήτηση. Η πραγματική εξοικονόμηση εξαρτάται από τη χρήση και τις ρυθμίσεις.

Μπορώ να αλλάξω μόνος μου τις ρυθμίσεις;

Μόνο εφόσον οι οδηγίες του κατασκευαστή το επιτρέπουν και είναι γνωστές οι απαιτήσεις της εγκατάστασης. Σε αντίθετη περίπτωση συνιστάται τεχνικός έλεγχος.

Συμπέρασμα

Ο ηλεκτρονικός κυκλοφορητής θέρμανσης προσφέρει σημαντικές δυνατότητες προσαρμογής της κυκλοφορίας νερού στις ανάγκες της εγκατάστασης.

Η αναλογική διαφορική πίεση, η σταθερή διαφορική πίεση, η σταθερή καμπύλη και οι λειτουργίες αυτόματης προσαρμογής εξυπηρετούν διαφορετικές υδραυλικές απαιτήσεις.

Η σωστή επιλογή δεν βασίζεται μόνο στην εξοικονόμηση ηλεκτρικής ενέργειας, αλλά και στη διασφάλιση επαρκούς παροχής, ομαλής λειτουργίας και συνεργασίας με τον υπόλοιπο εξοπλισμό.

Τεχνικές πηγές

• Grundfos — Τεχνική τεκμηρίωση ηλεκτρονικών κυκλοφορητών: https://www.grundfos.com

• Wilo — Οδηγίες λειτουργίας και ρυθμίσεων κυκλοφορητών: https://wilo.com

• Caleffi — Τεχνική βιβλιογραφία υδραυλικών συστημάτων: https://www.caleffi.com

• Ευρωπαϊκή Επιτροπή — Κανονισμός (ΕΚ) 641/2009 για τις απαιτήσεις οικολογικού σχεδιασμού κυκλοφορητών και οι τροποποιήσεις του: https://eur-lex.europa.eu/eli/reg/2009/641/oj

Για συγκεκριμένες ρυθμίσεις απαιτείται αναφορά στο εγχειρίδιο του αντίστοιχου μοντέλου.
