Ηλεκτρολογικό σχέδιο πίνακα λέβητα: Συνδεσμολογία, εξαρτήματα και λειτουργία
Ο ηλεκτρολογικός πίνακας αποτελεί βασικό τμήμα ενός συμβατικού λέβητα θέρμανσης. Μέσω αυτού οργανώνονται η ηλεκτρική τροφοδοσία, οι εντολές λειτουργίας, ο έλεγχος θερμοκρασίας και η συνεργασία με τον καυστήρα και τον κυκλοφορητή.
Για να κατανοήσει ένας τεχνικός τη λειτουργία του πίνακα, πρέπει να γνωρίζει όχι μόνο τα εξαρτήματά του αλλά και τον τρόπο με τον οποίο αποτυπώνονται στο ηλεκτρολογικό σχέδιο.
Ένα ηλεκτρολογικό σχέδιο παρουσιάζει τις ηλεκτρικές συνδέσεις και τη λογική λειτουργίας ενός συγκεκριμένου συστήματος. Δεν αποτελεί απαραίτητα απεικόνιση της πραγματικής φυσικής θέσης των εξαρτημάτων.
Στο άρθρο εξετάζουμε τη βασική αρχιτεκτονική ενός συμβατικού πίνακα λέβητα, τις συνηθισμένες συμβολικές ονομασίες και τη λειτουργική σχέση μεταξύ των επιμέρους κυκλωμάτων.
Σημαντικό: Δεν υπάρχει ένα καθολικό ηλεκτρολογικό σχέδιο που να εφαρμόζεται σε όλους τους λέβητες. Οι πραγματικές συνδέσεις καθορίζονται αποκλειστικά από τα εγκεκριμένα σχέδια των κατασκευαστών.
1. Τι είναι το ηλεκτρολογικό σχέδιο λέβητα;
Το ηλεκτρολογικό σχέδιο είναι η τεχνική απεικόνιση των ηλεκτρικών κυκλωμάτων του λέβητα και των σχετικών αυτοματισμών.
Μπορεί να περιλαμβάνει:
Παροχή ηλεκτρικής τροφοδοσίας.
Διακόπτες και προστατευτικές διατάξεις.
Θερμοστάτη λειτουργίας.
Θερμοστάτη ασφαλείας.
Θερμοστάτη χώρου ή εξωτερικό αίτημα θέρμανσης.
Ρελέ και επαφείς.
Ακροδέκτες σύνδεσης.
Διεπαφή αυτοματισμού καυστήρα.
Κυκλοφορητή.
Ενδεικτικές λυχνίες.
Αισθητήρια και ηλεκτρονικό ελεγκτή, όπου υπάρχουν.
Το σχέδιο βοηθά στην κατανόηση της λειτουργίας, στην τεκμηρίωση της εγκατάστασης και στη συστηματική διάγνωση βλαβών.
2. Διαφορά μονογραμμικού, πολυγραμμικού και λειτουργικού σχεδίου
Μονογραμμικό σχέδιο
Παρουσιάζει συνοπτικά την ηλεκτρική διανομή, χρησιμοποιώντας μία γραμμή για την αναπαράσταση ενός κυκλώματος ή μιας ομάδας αγωγών.
Χρησιμοποιείται κυρίως για την επισκόπηση της τροφοδοσίας και των προστασιών.
Πολυγραμμικό σχέδιο
Παρουσιάζει αναλυτικά τους αγωγούς και τις συνδέσεις των επιμέρους εξαρτημάτων.
Είναι χρήσιμο για την κατανόηση της συνδεσμολογίας.
Λειτουργικό σχέδιο
Δίνει έμφαση στη λογική λειτουργίας του συστήματος, στις συνθήκες ενεργοποίησης και στις σχέσεις μεταξύ των εξαρτημάτων.
Στην πράξη, ο τεχνικός μπορεί να χρειάζεται περισσότερους από έναν τύπους σχεδίου.
3. Ηλεκτρική τροφοδοσία πίνακα
Σε πολλούς συμβατικούς λέβητες χρησιμοποιείται μονοφασική ηλεκτρική τροφοδοσία 230 V AC, 50 Hz.
Ωστόσο, υπάρχουν και άλλες διαμορφώσεις, ιδιαίτερα σε μεγαλύτερες εγκαταστάσεις.
Οι βασικές ονομασίες που μπορεί να συναντήσουμε είναι:
L: αγωγός φάσης.
N: ουδέτερος αγωγός.
PE: προστατευτικός αγωγός γείωσης.
Ο αγωγός προστασίας έχει διαφορετική λειτουργία από τον ουδέτερο και δεν χρησιμοποιείται ως αγωγός κανονικού ρεύματος λειτουργίας.
Η πραγματική τροφοδοσία πρέπει να επιβεβαιώνεται από την πινακίδα και την τεχνική τεκμηρίωση του εξοπλισμού.
4. Γενικός διακόπτης και ηλεκτρική απομόνωση
Ο γενικός διακόπτης χειρισμού επιτρέπει την ενεργοποίηση ή απενεργοποίηση της κανονικής λειτουργίας του πίνακα.
Σε ορισμένους πίνακες μπορεί να είναι μονοπολικός ή πολυπολικός, ανάλογα με τον σχεδιασμό.
Ο διακόπτης λειτουργίας δεν αποτελεί απαραίτητα κατάλληλη διάταξη ασφαλούς απομόνωσης για συντήρηση.
Για ηλεκτρολογικές εργασίες απαιτείται απομόνωση από κατάλληλη διάταξη, προστασία έναντι ακούσιας επανενεργοποίησης και επιβεβαίωση απουσίας τάσης.
5. Ασφάλειες και προστατευτικές διατάξεις
Ο πίνακας μπορεί να διαθέτει ασφάλειες ή κατάλληλες προστασίες υπερέντασης.
Οι προστασίες επιλέγονται με βάση:
Το ονομαστικό ρεύμα.
Την τάση.
Την ικανότητα διακοπής.
Τη διατομή και τις συνθήκες εγκατάστασης των αγωγών.
Τα χαρακτηριστικά των φορτίων.
Τις απαιτήσεις του κατασκευαστή.
Η προστασία έναντι βραχυκυκλώματος δεν αντικαθιστά την προστασία έναντι υπερθέρμανσης του λέβητα ή τις διατάξεις ασφαλούς καύσης.
6. Θερμοστάτης λειτουργίας στο ηλεκτρολογικό σχέδιο
Ο θερμοστάτης λειτουργίας παρακολουθεί τη θερμοκρασία του νερού και συμμετέχει στον έλεγχο παραγωγής θερμότητας.
Σε ένα λειτουργικό σχέδιο μπορεί να παρουσιάζεται ως θερμοκρασιακά ελεγχόμενη επαφή.
Όταν η θερμοκρασία βρίσκεται κάτω από το επιλεγμένο όριο, ο θερμοστάτης μπορεί να επιτρέπει αίτημα καύσης.
Όταν επιτευχθεί το όριο, η επαφή αλλάζει κατάσταση και το αίτημα διακόπτεται.
Η κατάσταση και η αρίθμηση των επαφών πρέπει να διαβάζονται από το σχέδιο του συγκεκριμένου εξαρτήματος.
7. Θερμοστάτης ασφαλείας στο ηλεκτρολογικό σχέδιο
Ο θερμοστάτης ασφαλείας αποτελεί προστατευτική διάταξη υψηλής θερμοκρασίας.
Σε συμβατικές κατασκευές μπορεί να συμμετέχει σε κατάλληλο κύκλωμα διακοπής της εντολής καύσης.
Η προστατευτική λειτουργία πρέπει να είναι συμβατή με τον εγκεκριμένο σχεδιασμό του λέβητα και του καυστήρα.
Ο θερμοστάτης ασφαλείας δεν πρέπει να αντιμετωπίζεται ως απλό εξάρτημα χειρισμού.
Η ενεργοποίησή του μπορεί να απαιτεί χειροκίνητη επαναφορά και τεχνική διερεύνηση.
8. Θερμοστάτης χώρου και αίτημα θέρμανσης
Ο θερμοστάτης χώρου παρέχει πληροφορία ότι απαιτείται θέρμανση.
Σε απλές εγκαταστάσεις μπορεί να χρησιμοποιείται ηλεκτρική επαφή.
Σε πιο εξελιγμένες εγκαταστάσεις μπορεί να υπάρχει ηλεκτρονικός ελεγκτής ή ψηφιακή επικοινωνία.
Προσοχή: Η είσοδος θερμοστάτη ενός λέβητα δεν είναι απαραίτητα είσοδος 230 V. Σε πολλές συσκευές προβλέπεται επαφή χωρίς δυναμικό ή συγκεκριμένη χαμηλή τάση.
Η εφαρμογή εξωτερικής τάσης σε ακατάλληλη είσοδο μπορεί να προκαλέσει σοβαρή βλάβη ή επικίνδυνη κατάσταση.
9. Ρελέ και επαφείς στον πίνακα
Τα ρελέ επιτρέπουν σε ένα κύκλωμα ελέγχου να ενεργοποιεί ή να διακόπτει ένα διαφορετικό κύκλωμα.
Ένα ηλεκτρομηχανικό ρελέ περιλαμβάνει:
Πηνίο.
Κοινές επαφές.
Κανονικά ανοικτές επαφές.
Κανονικά κλειστές επαφές.
Σε σχέδια μπορεί να συναντήσουμε συμβολικές ονομασίες όπως K1 ή K2, εφόσον έχουν επιλεγεί από τον σχεδιαστή.
Οι επαφές ενός ρελέ μπορεί να απεικονίζονται σε διαφορετικά σημεία του σχεδίου από το πηνίο τους.
Η κοινή αναφορά επιτρέπει στον τεχνικό να αναγνωρίσει ότι ανήκουν στο ίδιο εξάρτημα.
10. Ηλεκτρική διεπαφή με τον καυστήρα
Σε έναν λέβητα με ξεχωριστό καυστήρα, ο πίνακας συνεργάζεται με τον αυτοματισμό του καυστήρα.
Ο πίνακας μπορεί να παρέχει:
Τροφοδοσία, όπου προβλέπεται.
Αίτημα λειτουργίας.
Επιτρεπτική συνθήκη λειτουργίας.
Είσοδο ή έξοδο κατάστασης.
Σήμα βλάβης, εφόσον υποστηρίζεται.
Ο αυτοματισμός καυστήρα αναλαμβάνει τις ειδικές λειτουργίες της ασφαλούς καύσης.
Σε αυτές μπορεί να περιλαμβάνονται ο έλεγχος ακολουθίας εκκίνησης, η ανάφλεξη, η επιτήρηση φλόγας και η διαχείριση βαλβίδων καυσίμου.
Οι συγκεκριμένοι ακροδέκτες και η ακολουθία ασφαλείας διαφέρουν ανάλογα με τον τύπο και το μοντέλο του καυστήρα.
11. Έλεγχος κυκλοφορητή
Ο κυκλοφορητής αποτελεί ηλεκτρικό φορτίο που μπορεί να ελέγχεται από τον πίνακα λέβητα ή από ξεχωριστό ελεγκτή.
Ανάλογα με την εγκατάσταση, μπορεί να λειτουργεί:
Όταν υπάρχει αίτημα θέρμανσης.
Όταν επιτευχθεί μια ελάχιστη θερμοκρασία νερού.
Με χρονική καθυστέρηση.
Με μετακυκλοφορία μετά τη διακοπή της καύσης.
Σύμφωνα με εντολές αυτοματισμού ζωνών.
Στους σύγχρονους ηλεκτρονικούς κυκλοφορητές μπορεί να υπάρχουν και είσοδοι ελέγχου ταχύτητας ή ψηφιακής επικοινωνίας.
Η ηλεκτρική τροφοδοσία και το σήμα ελέγχου δεν πρέπει να συγχέονται.
12. Ενδεικτικές λυχνίες
Οι ενδεικτικές λυχνίες μπορούν να παρουσιάζουν την κατάσταση του συστήματος.
Παραδείγματα:
Παρουσία τροφοδοσίας.
Αίτημα λειτουργίας.
Λειτουργία καυστήρα.
Λειτουργία κυκλοφορητή.
Ενεργοποίηση προστασίας.
Σήμα βλάβης.
Μια λυχνία που δείχνει «εντολή καυστήρα» δεν αποδεικνύει απαραίτητα ότι υπάρχει πραγματική φλόγα.
Η ένδειξη πρέπει να ερμηνεύεται σύμφωνα με το σημείο από το οποίο λαμβάνει το ηλεκτρικό της σήμα.
13. Κλέμες και ακροδέκτες
Οι κλέμες επιτρέπουν τη σύνδεση των αγωγών του πίνακα με τον εξωτερικό εξοπλισμό.
Στο ηλεκτρολογικό σχέδιο μπορεί να χρησιμοποιούνται ονομασίες όπως:
X1: συστοιχία ακροδεκτών.
X1:1: πρώτος ακροδέκτης της συστοιχίας.
X1:2: δεύτερος ακροδέκτης.
Οι συγκεκριμένες ονομασίες είναι παραδείγματα συμβολισμού και όχι καθολική αρίθμηση λεβήτων.
Η ταυτοποίηση κάθε ακροδέκτη πρέπει να γίνεται από το εγκεκριμένο σχέδιο.
14. Κυκλώματα ισχύος και κυκλώματα ελέγχου
Ένας πίνακας μπορεί να περιλαμβάνει δύο βασικές λειτουργικές κατηγορίες κυκλωμάτων.
Κύκλωμα ισχύος
Τροφοδοτεί ηλεκτρικά φορτία, όπως κινητήρες, κυκλοφορητές και άλλες συσκευές.
Κύκλωμα ελέγχου
Μεταφέρει εντολές και σήματα από θερμοστάτες, ρελέ, ελεγκτές και άλλες διατάξεις.
Το κύκλωμα ελέγχου μπορεί να λειτουργεί σε διαφορετική τάση από το κύκλωμα ισχύος.
Δεν πρέπει να θεωρείται ότι κάθε κύκλωμα ελέγχου είναι χαμηλής τάσης.
15. Ενδεικτικό λειτουργικό διάγραμμα

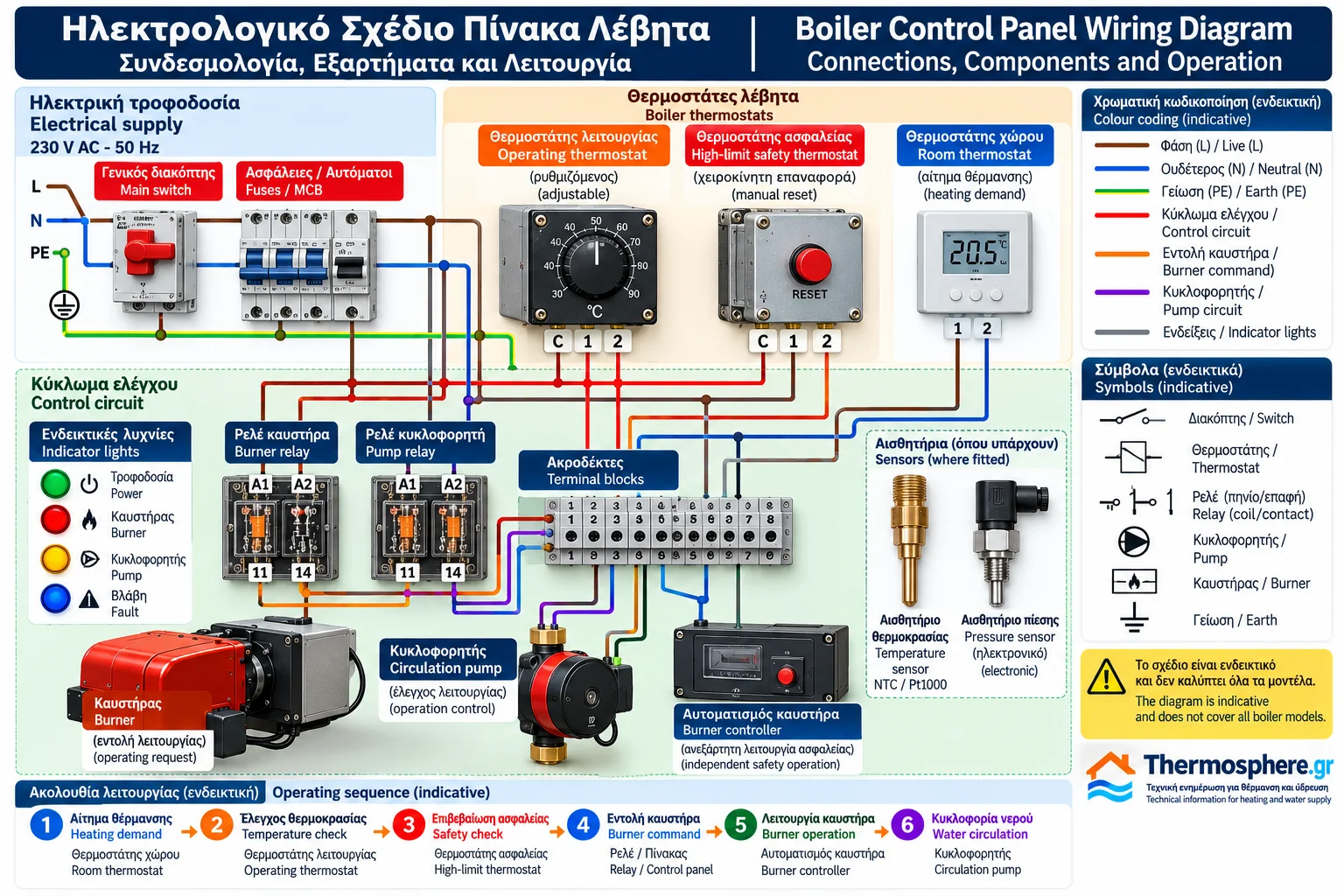

Η παρακάτω απεικόνιση παρουσιάζει τη λογική συνεργασίας των εξαρτημάτων, όχι την πραγματική καλωδίωση.
Αίτημα θέρμανσης από θερμοστάτη χώρου
↓
Έλεγχος θερμοκρασίας νερού από θερμοστάτη λειτουργίας
↓
Επιβεβαίωση προβλεπόμενων συνθηκών ασφαλείας
↓
Εντολή λειτουργίας προς τον αυτοματισμό καυστήρα
↓
Αυτόνομη ακολουθία ασφαλούς εκκίνησης του καυστήρα
↓
Παραγωγή θερμότητας στον λέβητα
Παράλληλα, ο κυκλοφορητής λειτουργεί σύμφωνα με την προβλεπόμενη υδραυλική και ηλεκτρική λογική.
Η ακριβής σειρά μπορεί να διαφέρει. Για παράδειγμα, ορισμένοι ελεγκτές απαιτούν επιβεβαίωση ροής πριν επιτρέψουν την καύση.
16. Πώς διαβάζουμε σωστά ένα ηλεκτρολογικό σχέδιο;
Η τεχνική ανάλυση ενός σχεδίου μπορεί να ακολουθεί την παρακάτω σειρά:
Αναγνώριση κατασκευαστή, μοντέλου και έκδοσης σχεδίου.
Εντοπισμός τάσεων τροφοδοσίας.
Αναγνώριση αγωγών προστασίας.
Εντοπισμός διακοπτών και προστατευτικών διατάξεων.
Αναγνώριση κυκλωμάτων κανονικού ελέγχου.
Αναγνώριση κυκλωμάτων ασφαλείας.
Εντοπισμός πηνίων και επαφών ρελέ.
Αναγνώριση ακροδεκτών.
Εντοπισμός εξωτερικών φορτίων.
Σύγκριση με τη λειτουργική περιγραφή του κατασκευαστή.
Η διαδικασία βοηθά στην κατανόηση της λειτουργίας χωρίς να απαιτεί αυθαίρετες δοκιμαστικές συνδέσεις.
17. Συνήθη ηλεκτρολογικά προβλήματα
Ο πίνακας δεν ενεργοποιείται
Πιθανές αιτίες είναι η απουσία τροφοδοσίας, η ενεργοποίηση προστασίας ή εσωτερική βλάβη.
Υπάρχει τροφοδοσία αλλά δεν ξεκινά ο καυστήρας
Μπορεί να μην υπάρχει αίτημα θέρμανσης, να έχει επιτευχθεί η επιθυμητή θερμοκρασία ή να υπάρχει ενεργοποιημένη προστασία.
Το ρελέ δεν ενεργοποιείται
Πιθανές αιτίες περιλαμβάνουν απουσία εντολής, αστοχία πηνίου ή πρόβλημα στον ελεγκτή.
Ο κυκλοφορητής δεν λειτουργεί
Η αιτία μπορεί να βρίσκεται στον πίνακα, στην τροφοδοσία, στον ίδιο τον κυκλοφορητή ή στις συνθήκες λειτουργίας του.
Υπάρχουν διακοπτόμενες βλάβες
Πιθανές αιτίες είναι χαλαροί ακροδέκτες, φθαρμένες επαφές, υγρασία ή προβληματική καλωδίωση.
Η διάγνωση απαιτεί κατάλληλες μετρήσεις και επιβεβαίωση των πραγματικών συνθηκών.
18. Ασφαλής τεχνικός έλεγχος
Ο έλεγχος ηλεκτρολογικού πίνακα λέβητα πραγματοποιείται από κατάλληλα καταρτισμένο προσωπικό.
Βασικές απαιτήσεις περιλαμβάνουν:
Ασφαλή ηλεκτρική απομόνωση.
Προστασία από ακούσια επανενεργοποίηση.
Επαλήθευση απουσίας τάσης.
Χρήση κατάλληλων οργάνων.
Έλεγχο σύμφωνα με το εγκεκριμένο σχέδιο.
Διατήρηση όλων των διατάξεων ασφαλείας.
Επαναφορά του πίνακα στην εγκεκριμένη διαμόρφωση.
Δεν επιτρέπεται η παράκαμψη θερμοστατών ασφαλείας, επιτηρητών φλόγας ή άλλων προστατευτικών διατάξεων για να συνεχιστεί η λειτουργία.
19. Διαφορές συμβατικού και ηλεκτρονικού πίνακα
Στους συμβατικούς πίνακες η λογική ελέγχου υλοποιείται συχνά με θερμοστάτες, ρελέ και ηλεκτρομηχανικές επαφές.
Στους ηλεκτρονικούς πίνακες χρησιμοποιούνται αισθητήρια, μικροελεγκτές, ηλεκτρονικές έξοδοι και λογισμικό.
Οι σύγχρονοι ελεγκτές μπορεί να υποστηρίζουν:
Διαμόρφωση ισχύος.
Αντιστάθμιση εξωτερικής θερμοκρασίας.
Έλεγχο πολλαπλών κυκλωμάτων.
Επικοινωνία με εξωτερικά συστήματα.
Καταγραφή σφαλμάτων.
Πρόσθετες λειτουργίες διάγνωσης.
Παρά τις διαφορές, και οι δύο τύποι απαιτούν σωστή ηλεκτρική εγκατάσταση και κατάλληλες προστατευτικές διατάξεις.
20. Τι πρέπει να γνωρίζει ο τεχνικός πριν από οποιαδήποτε επέμβαση;
Πριν από εργασίες στον πίνακα πρέπει να είναι διαθέσιμα:
Το εγχειρίδιο του λέβητα.
Το εγκεκριμένο ηλεκτρολογικό σχέδιο.
Το εγχειρίδιο του καυστήρα.
Τα στοιχεία των θερμοστατών.
Οι προδιαγραφές των ρελέ και των προστασιών.
Τα χαρακτηριστικά του κυκλοφορητή.
Οι απαιτήσεις της ηλεκτρικής εγκατάστασης.
Η αντιγραφή συνδεσμολογίας από διαφορετικό μοντέλο δεν αποτελεί ασφαλή πρακτική.
Συμπέρασμα
Το ηλεκτρολογικό σχέδιο του πίνακα λέβητα αποτελεί απαραίτητο τεχνικό εργαλείο για την κατανόηση της λειτουργίας και τη διάγνωση βλαβών.
Η σωστή ανάγνωση απαιτεί διάκριση μεταξύ τροφοδοσίας, κυκλωμάτων ελέγχου, προστατευτικών διατάξεων και ανεξάρτητου αυτοματισμού καυστήρα.
Το ηλεκτρολογικό σχέδιο δεν είναι απλώς ένας οδηγός σύνδεσης καλωδίων. Είναι η τεχνική αποτύπωση της λειτουργικής και προστατευτικής αρχιτεκτονικής του συστήματος.
Το άρθρο έχει ενημερωτικό χαρακτήρα. Δεν αποτελεί σχέδιο κατασκευής ή οδηγία ηλεκτρικής σύνδεσης. Οι ηλεκτρολογικές εργασίες πραγματοποιούνται από αρμόδιο τεχνικό σύμφωνα με την ισχύουσα νομοθεσία και τις οδηγίες των κατασκευαστών.
