Ηλεκτρολογικές μετρήσεις: Πλήρης οδηγός οργάνων, μεθόδων και αποτελεσμάτων

Οι ηλεκτρολογικές μετρήσεις αποτελούν βασικό εργαλείο για την κατανόηση, τη διάγνωση και την αξιολόγηση της λειτουργίας ηλεκτρικών εγκαταστάσεων και συσκευών.

Μέσα από κατάλληλα όργανα μπορούμε να προσδιορίσουμε ηλεκτρικά μεγέθη όπως η τάση, το ρεύμα, η αντίσταση, η ισχύς και η συχνότητα.

Σε πιο εξειδικευμένες εφαρμογές πραγματοποιούνται μετρήσεις αντίστασης μόνωσης, αντίστασης γείωσης, σύνθετης αντίστασης βρόχου σφάλματος και λειτουργίας προστατευτικών διατάξεων.

Ωστόσο, η σωστή ηλεκτρολογική μέτρηση δεν περιορίζεται στην ανάγνωση ενός αριθμού στην οθόνη.

Απαιτεί επιλογή κατάλληλου οργάνου, κατανόηση του μετρούμενου μεγέθους, σωστή μέθοδο και ερμηνεία των αποτελεσμάτων.

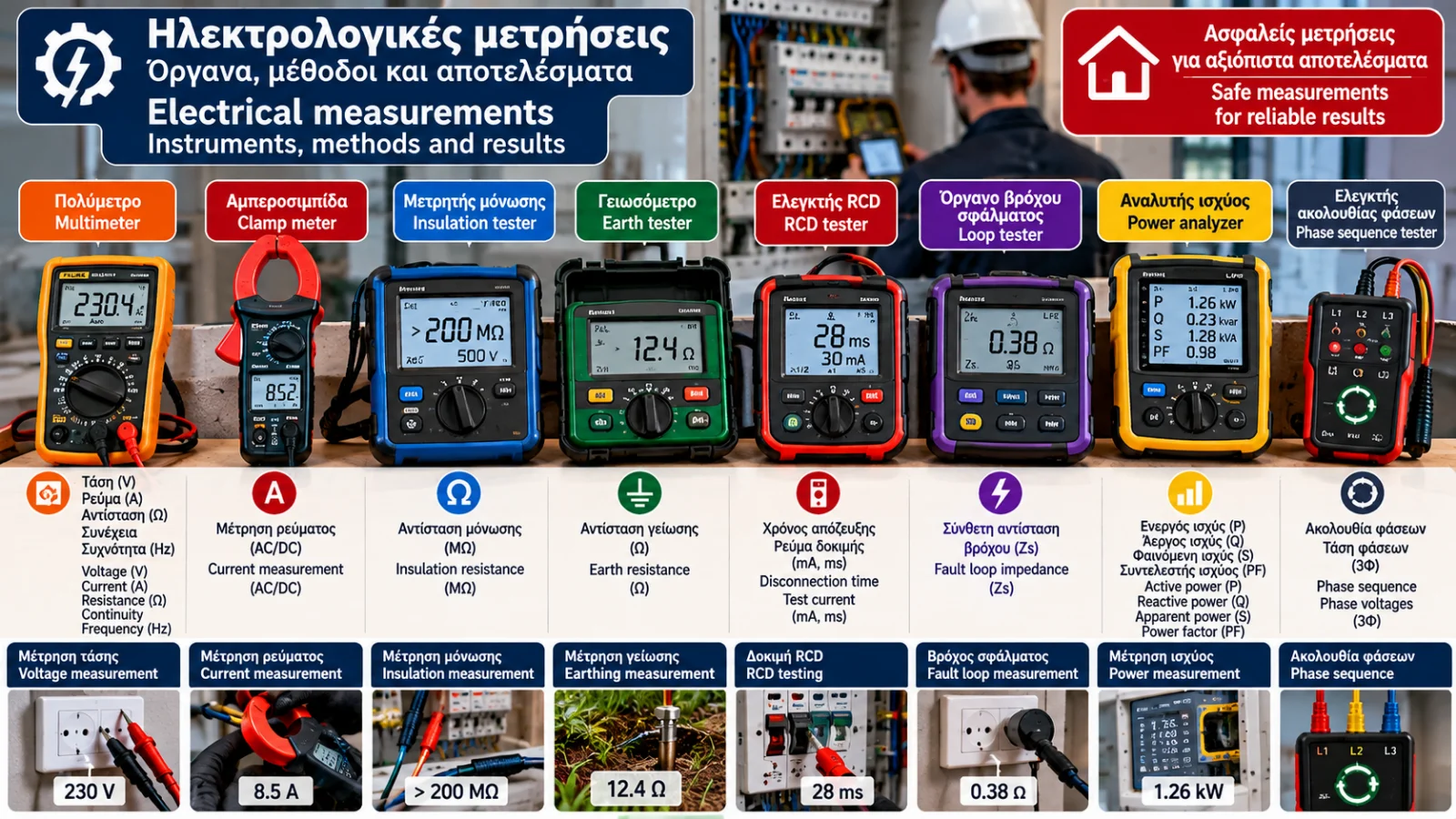

Στον οδηγό αυτό παρουσιάζουμε τα σημαντικότερα ηλεκτρολογικά όργανα, τις βασικές αρχές μέτρησης, παραδείγματα υπολογισμών και τα συνηθισμένα λάθη.

1. Ποια ηλεκτρικά μεγέθη μετράμε;

Τα βασικότερα ηλεκτρικά μεγέθη είναι:

Κάθε μέγεθος περιγράφει διαφορετικό χαρακτηριστικό ενός ηλεκτρικού κυκλώματος.

Η κατανόηση αυτών των διαφορών είναι απαραίτητη για τη σωστή αξιολόγηση μιας μέτρησης.

2. Μέτρηση ηλεκτρικής τάσης

Η ηλεκτρική τάση εκφράζει τη διαφορά ηλεκτρικού δυναμικού μεταξύ δύο σημείων.

Μετριέται σε Volt (V).

Στις συνηθισμένες οικιακές εγκαταστάσεις στην Ελλάδα, η ονομαστική τάση είναι 230 V μεταξύ φάσης και ουδετέρου και 400 V μεταξύ φάσεων σε τριφασικό σύστημα.

Τι δείχνει η μέτρηση τάσης;

Μπορεί να χρησιμοποιηθεί για την αξιολόγηση:

• Της παρουσίας ηλεκτρικής τροφοδότησης.

• Της τάσης μεταξύ συγκεκριμένων αγωγών.

• Της συμπεριφοράς της τάσης υπό φορτίο.

• Πιθανών προβλημάτων τροφοδότησης.

Τάση AC και DC

Η εναλλασσόμενη τάση (AC) μεταβάλλει περιοδικά την πολικότητά της.

Η συνεχής τάση (DC) έχει σταθερή πολικότητα υπό κανονικές συνθήκες.

Παραδείγματα:

• Οικιακή ηλεκτρική παροχή: AC.

• Μπαταρία: DC.

• Πολλά ηλεκτρονικά κυκλώματα: DC.

Η επιλογή κατάλληλου οργάνου και λειτουργίας μέτρησης είναι απαραίτητη.

Προσοχή: Οι μετρήσεις τάσης σε ενεργές εγκαταστάσεις ενέχουν κίνδυνο ηλεκτροπληξίας και απαιτούν επαγγελματική κατάρτιση και κατάλληλα μέσα προστασίας.

3. Μέτρηση ηλεκτρικού ρεύματος

Το ηλεκτρικό ρεύμα εκφράζει τον ρυθμό μεταφοράς ηλεκτρικού φορτίου.

Μετριέται σε Ampere (A).

Το ρεύμα επηρεάζεται από την τάση και τα χαρακτηριστικά του ηλεκτρικού φορτίου.

Παράδειγμα

Μια καθαρά ωμική συσκευή ισχύος 2.000 W που λειτουργεί σε τάση 230 V απορροφά προσεγγιστικά:

I = P / U

I = 2.000 / 230

I ≈ 8,7 A

Ο υπολογισμός ισχύει για το συγκεκριμένο απλοποιημένο παράδειγμα με συντελεστή ισχύος ίσο με 1.

Για άλλους τύπους φορτίων απαιτείται να ληφθούν υπόψη πρόσθετα ηλεκτρικά χαρακτηριστικά.

4. Μέτρηση ηλεκτρικής αντίστασης

Η ηλεκτρική αντίσταση εκφράζει την αντίσταση που παρουσιάζει ένα στοιχείο στη διέλευση ηλεκτρικού ρεύματος.

Μετριέται σε Ohm (Ω).

Για ένα ωμικό στοιχείο ισχύει ο νόμος του Ohm:

U = I × R

Επομένως:

R = U / I

Παράδειγμα

Αν ένα ωμικό στοιχείο έχει τάση 12 V και ρεύμα 2 A:

R = 12 / 2 = 6 Ω

Πού χρησιμοποιείται η μέτρηση αντίστασης;

• Έλεγχος αντιστάσεων.

• Αξιολόγηση συγκεκριμένων ηλεκτρικών εξαρτημάτων.

• Έλεγχος αγωγών.

• Διερεύνηση βλαβών σε απομονωμένα κυκλώματα.

Η μέτρηση αντίστασης με συνηθισμένο πολύμετρο πραγματοποιείται μόνο σε κατάλληλα απομονωμένο και ασφαλές κύκλωμα.

Δεν πρέπει να εφαρμόζεται λειτουργία ωμομέτρου σε ενεργό ηλεκτρικό κύκλωμα.

5. Τι είναι το ψηφιακό πολύμετρο;

Το ψηφιακό πολύμετρο είναι ένα από τα πιο γνωστά ηλεκτρικά όργανα μέτρησης.

Ανάλογα με το μοντέλο, μπορεί να μετρά:

• Τάση AC.

• Τάση DC.

• Ρεύμα.

• Αντίσταση.

• Συχνότητα.

• Χωρητικότητα.

• Συνέχεια κυκλώματος.

• Θερμοκρασία.

Τι σημαίνει True RMS;

Σε εναλλασσόμενα ηλεκτρικά σήματα, η ενεργός τιμή RMS χρησιμοποιείται για να εκφράσει την ισοδύναμη θερμική επίδραση του σήματος σε μια αντίσταση.

Ένα όργανο True RMS μπορεί να μετρά σωστά την ενεργό τιμή και μη ημιτονοειδών κυματομορφών, μέσα στα όρια συχνότητας, εύρους και συντελεστή κορυφής που καθορίζει ο κατασκευαστής.

Αυτό είναι ιδιαίτερα χρήσιμο σε κυκλώματα με ηλεκτρονικά φορτία.

Τι πρέπει να εξετάζουμε στην επιλογή πολυμέτρου;

• Κατηγορία μέτρησης.

• Μέγιστη ονομαστική τάση.

• Ακρίβεια.

• Εύρος μέτρησης.

• Ανάλυση.

• Κατάλληλες ασφάλειες εισόδων.

• Πιστοποίηση και συμμόρφωση με σχετικά πρότυπα.

6. Τι είναι η αμπεροτσιμπίδα;

Η αμπεροτσιμπίδα επιτρέπει τη μέτρηση ρεύματος μέσω αισθητήρα που περιβάλλει τον αγωγό.

Σε πολλές εφαρμογές δεν απαιτείται η αποσύνδεση του αγωγού για την εισαγωγή του οργάνου σε σειρά.

Πού χρησιμοποιείται;

• Μέτρηση ρεύματος ηλεκτροκινητήρων.

• Έλεγχος φορτίων.

• Αξιολόγηση κατανάλωσης συσκευών.

• Έλεγχος κατανομής ρευμάτων.

• Διερεύνηση ηλεκτρικών προβλημάτων.

Αμπεροτσιμπίδα AC και AC/DC

Δεν μετρούν όλες οι αμπεροτσιμπίδες συνεχές ρεύμα.

Ορισμένες χρησιμοποιούν μετασχηματιστή ρεύματος και είναι κατάλληλες για AC.

Άλλες χρησιμοποιούν αισθητήρες Hall ή διαφορετικές τεχνολογίες και μπορούν να μετρούν AC και DC.

Γιατί έχει σημασία ποιον αγωγό περιβάλλει;

Σε μια συνηθισμένη μέτρηση ρεύματος φορτίου, ο αισθητήρας πρέπει να περιβάλλει τον κατάλληλο αγωγό.

Αν περιβληθούν ταυτόχρονα αγωγοί με αντίθετα ρεύματα, οι μαγνητικές επιδράσεις μπορεί να αλληλοαναιρούνται.

Αυτό εξηγεί γιατί η μέτρηση ενός καλωδίου πολλών αγωγών δεν δίνει απαραίτητα το ρεύμα φορτίου.

7. Μέτρηση ηλεκτρικής ισχύος

Η ηλεκτρική ισχύς περιγράφει τον ρυθμό μεταφοράς ή μετατροπής ηλεκτρικής ενέργειας.

Μετριέται σε Watt (W).

Μονοφασικό κύκλωμα AC

Για ενεργό ισχύ:

P = U × I × PF

Όπου:

• P: ενεργός ισχύς σε W.

• U: ενεργός τάση σε V.

• I: ενεργό ρεύμα σε A.

• PF: συντελεστής ισχύος.

Παράδειγμα

Για συσκευή με:

U = 230 V

I = 5 A

PF = 0,8

Η ενεργός ισχύς είναι:

P = 230 × 5 × 0,8

P = 920 W

Η απλή μέτρηση τάσης και ρεύματος δεν αρκεί πάντοτε για τον ακριβή υπολογισμό της ενεργού ισχύος.

8. Ενεργός, άεργος και φαινόμενη ισχύς

Στα κυκλώματα εναλλασσόμενου ρεύματος διακρίνουμε:

Ενεργό ισχύ (P)

Εκφράζεται σε Watt (W).

Αντιπροσωπεύει την ισχύ που μετατρέπεται σε ωφέλιμη εργασία, θερμότητα ή άλλες μορφές ενέργειας.

Άεργο ισχύ (Q)

Εκφράζεται σε var.

Συνδέεται με την ανταλλαγή ενέργειας μεταξύ πηγής και στοιχείων που αποθηκεύουν ενέργεια σε ηλεκτρικά ή μαγνητικά πεδία.

Φαινόμενη ισχύ (S)

Εκφράζεται σε VA.

Σε μονοφασικό κύκλωμα:

S = U × I

Ο συντελεστής ισχύος ορίζεται ως:

PF = P / S

Για ημιτονοειδείς κυματομορφές και γραμμικά φορτία, ισχύει PF = cosφ.

Σε μη γραμμικά φορτία, ο συνολικός συντελεστής ισχύος επηρεάζεται και από την παραμόρφωση της κυματομορφής.

9. Μέτρηση ηλεκτρικής ενέργειας

Η ηλεκτρική ενέργεια που καταναλώνει μια συσκευή εξαρτάται από την ισχύ και τον χρόνο λειτουργίας.

Για σταθερή ισχύ:

E = P × t

Αν η ισχύς εκφράζεται σε kW και ο χρόνος σε ώρες, η ενέργεια προκύπτει σε kWh.

Παράδειγμα

Μια συσκευή ισχύος 1,5 kW λειτουργεί για 4 ώρες.

E = 1,5 × 4

E = 6 kWh

Αν η τιμή ενέργειας είναι υποθετικά 0,20 €/kWh:

Κόστος ενέργειας = 6 × 0,20 = 1,20 €

Ο υπολογισμός δεν περιλαμβάνει άλλες πιθανές χρεώσεις λογαριασμού.

Για μεταβαλλόμενα φορτία, η κατανάλωση προσδιορίζεται με ολοκλήρωση της ισχύος στον χρόνο ή με κατάλληλο μετρητή ενέργειας.

10. Μέτρηση συχνότητας

Η συχνότητα εκφράζει τον αριθμό κύκλων ενός περιοδικού σήματος ανά δευτερόλεπτο.

Μετριέται σε Hertz (Hz).

Η ονομαστική συχνότητα του ηλεκτρικού δικτύου στην Ελλάδα είναι 50 Hz.

Η μέτρηση συχνότητας μπορεί να χρησιμοποιείται για την αξιολόγηση:

• Ηλεκτρικών πηγών.

• Γεννητριών.

• Ορισμένων μετατροπέων.

• Συστημάτων ελέγχου.

Η ακρίβεια της μέτρησης εξαρτάται από το όργανο και τα χαρακτηριστικά του σήματος.

11. Μέτρηση αντίστασης μόνωσης

Η αντίσταση μόνωσης αποτελεί σημαντικό μέγεθος για την αξιολόγηση της κατάστασης της ηλεκτρικής μόνωσης.

Η μέτρηση πραγματοποιείται με ειδικό όργανο, γνωστό ως insulation resistance tester ή megohmmeter.

Τι μετρά;

Αξιολογεί την αντίσταση μεταξύ κατάλληλα επιλεγμένων αγώγιμων μερών υπό καθορισμένη τάση δοκιμής.

Ποιες μονάδες χρησιμοποιούνται;

Συνήθως:

• kΩ.

• MΩ.

• GΩ.

Παράδειγμα

Αν ένα όργανο εμφανίζει 200 MΩ, αυτό σημαίνει ότι η μετρούμενη αντίσταση είναι 200 εκατομμύρια Ω.

Δεν σημαίνει όμως ότι το κύκλωμα είναι αυτομάτως ασφαλές.

Η αξιολόγηση εξαρτάται από:

• Την τάση δοκιμής.

• Τον τύπο κυκλώματος.

• Την κατάσταση του εξοπλισμού.

• Τις εφαρμοστέες απαιτήσεις.

Η δοκιμή μπορεί να χρησιμοποιεί τάσεις υψηλότερες από τις συνηθισμένες τάσεις λειτουργίας ευαίσθητων ηλεκτρονικών εξαρτημάτων.

Για τον λόγο αυτό απαιτούνται κατάλληλες διαδικασίες απομόνωσης και προστασίας.

12. Μέτρηση αντίστασης γείωσης

Η μέτρηση αντίστασης γείωσης χρησιμοποιείται για την αξιολόγηση της σύνδεσης ενός ηλεκτροδίου ή συστήματος ηλεκτροδίων με τη γη.

Πραγματοποιείται με κατάλληλο γειωσόμετρο.

Ποιες μέθοδοι υπάρχουν;

Ανάλογα με τις συνθήκες, μπορούν να χρησιμοποιηθούν:

• Μέθοδος πτώσης δυναμικού.

• Μέθοδοι με βοηθητικά ηλεκτρόδια.

• Επιλεγμένες μέθοδοι με αμπεροτσιμπίδα, όπου πληρούνται οι προϋποθέσεις εφαρμογής.

Δεν είναι κάθε μέθοδος κατάλληλη για κάθε σύστημα γείωσης.

Παράδειγμα

Ένα αποτέλεσμα 12 Ω περιγράφει μια μετρούμενη τιμή αντίστασης.

Η αποδοχή του δεν μπορεί να καθοριστεί χωρίς γνώση του συστήματος γείωσης, των προστατευτικών διατάξεων και των εφαρμοστέων απαιτήσεων.

13. Μέτρηση συνέχειας αγωγών

Η μέτρηση συνέχειας χρησιμοποιείται για να διαπιστωθεί αν υπάρχει ηλεκτρική σύνδεση μεταξύ δύο προβλεπόμενων σημείων.

Σε ηλεκτρικές εγκαταστάσεις έχει ιδιαίτερη σημασία για τους αγωγούς προστασίας.

Τι μπορεί να ελεγχθεί;

• Αγωγοί προστασίας.

• Ισοδυναμικές συνδέσεις.

• Συνδέσεις μεταξύ προβλεπόμενων σημείων.

• Συγκεκριμένες διαδρομές αγωγών.

Η απλή ηχητική ένδειξη συνέχειας ενός πολυμέτρου δεν αντικαθιστά υποχρεωτικά τη μέθοδο επαλήθευσης που απαιτεί το σχετικό πρότυπο.

Για επαγγελματικούς ελέγχους χρησιμοποιούνται κατάλληλα όργανα και διαδικασίες.

14. Μέτρηση σύνθετης αντίστασης βρόχου σφάλματος

Η σύνθετη αντίσταση βρόχου σφάλματος συμβολίζεται συνήθως ως Zs.

Αποτελεί σημαντική παράμετρο για την αξιολόγηση της αυτόματης διακοπής τροφοδότησης σε συγκεκριμένα συστήματα προστασίας.

Τι δείχνει;

Η μέτρηση παρέχει πληροφορίες για τη σύνθετη αντίσταση της διαδρομής του ρεύματος σφάλματος.

Παράδειγμα

Ένα όργανο εμφανίζει:

Zs = 0,80 Ω

Η τιμή από μόνη της δεν επαρκεί για να χαρακτηριστεί αποδεκτή.

Πρέπει να ληφθούν υπόψη:

• Το σύστημα γείωσης.

• Η τάση προς γη.

• Τα χαρακτηριστικά της προστατευτικής διάταξης.

• Οι απαιτούμενοι χρόνοι απόζευξης.

• Οι συνθήκες μέτρησης.

Οι δοκιμές βρόχου σφάλματος μπορεί να περιλαμβάνουν εφαρμογή δοκιμαστικού ρεύματος σε ενεργό κύκλωμα και πρέπει να πραγματοποιούνται μόνο από αρμόδιους επαγγελματίες.

15. Μέτρηση και δοκιμή RCD

Το RCD είναι διάταξη διαφορικού ρεύματος που χρησιμοποιείται για προστασία σε συγκεκριμένες συνθήκες ηλεκτρικού σφάλματος.

Η επαγγελματική δοκιμή του μπορεί να εξετάζει:

• Την ονομαστική ευαισθησία.

• Τον τύπο RCD.

• Τον χρόνο απόζευξης.

• Τη συμπεριφορά σε καθορισμένα ρεύματα δοκιμής.

• Τη συμβατότητα με την εφαρμογή.

Παράδειγμα

Ένα RCD φέρει την ένδειξη:

IΔn = 30 mA

Αυτό είναι το ονομαστικό διαφορικό ρεύμα λειτουργίας.

Ένα όργανο μπορεί να εμφανίσει χρόνο απόζευξης σε ms.

Το αν το αποτέλεσμα είναι αποδεκτό εξαρτάται από τη δοκιμή, τον τύπο της διάταξης και τα εφαρμοστέα όρια.

Δεν υπάρχει ένας μοναδικός αποδεκτός χρόνος για κάθε RCD και κάθε συνθήκη δοκιμής.

16. Μετρήσεις σε τριφασικά κυκλώματα

Στα τριφασικά συστήματα μπορούν να πραγματοποιούνται μετρήσεις:

• Τάσεων μεταξύ φάσεων.

• Τάσεων φάσης προς ουδέτερο.

• Ρευμάτων φάσεων.

• Ρεύματος ουδετέρου.

• Ακολουθίας φάσεων.

• Ενεργού ισχύος.

• Συντελεστή ισχύος.

• Ασυμμετρίας φορτίων.

Υπολογισμός τριφασικής ισχύος

Για συμμετρικό τριφασικό φορτίο:

P = √3 × ULL × IL × PF

Όπου:

• ULL: πολική τάση.

• IL: ρεύμα γραμμής.

• PF: συντελεστής ισχύος.

Παράδειγμα

Για:

ULL = 400 V

IL = 10 A

PF = 0,9

P ≈ 1,732 × 400 × 10 × 0,9

P ≈ 6.235 W

Δηλαδή περίπου 6,24 kW.

Ο τύπος αυτός αφορά συμμετρικές συνθήκες και δεν πρέπει να εφαρμόζεται αυθαίρετα σε ασύμμετρα φορτία.

17. Ακρίβεια, ανάλυση και αβεβαιότητα μετρήσεων

Δύο όργανα μπορεί να εμφανίσουν ελαφρώς διαφορετικές τιμές για το ίδιο ηλεκτρικό μέγεθος.

Αυτό δεν σημαίνει απαραίτητα ότι κάποιο είναι ελαττωματικό.

Ακρίβεια

Περιγράφει πόσο κοντά βρίσκεται το αποτέλεσμα στην πραγματική ή τιμή αναφοράς, μέσα στα καθορισμένα χαρακτηριστικά του οργάνου.

Ανάλυση

Είναι το μικρότερο βήμα ένδειξης που μπορεί να εμφανίσει το όργανο.

Για παράδειγμα, ένα όργανο μπορεί να εμφανίζει 230,1 V αντί για 230 V.

Αυτό δεν σημαίνει αυτομάτως ότι είναι και πιο ακριβές.

Αβεβαιότητα

Η αβεβαιότητα εκφράζει τη διασπορά των τιμών που μπορούν εύλογα να αποδοθούν στο μετρούμενο μέγεθος.

Επηρεάζεται από παράγοντες όπως:

• Χαρακτηριστικά οργάνου.

• Διακρίβωση.

• Θερμοκρασία.

• Μέθοδος μέτρησης.

• Συνθήκες εγκατάστασης.

• Ανθρώπινοι παράγοντες.

Η σωστή τεχνική αξιολόγηση δεν βασίζεται μόνο στον αριθμό της οθόνης.

18. Τι σημαίνουν οι κατηγορίες CAT II, CAT III και CAT IV;

Οι κατηγορίες μέτρησης σχετίζονται με την αντοχή του εξοπλισμού σε παροδικές υπερτάσεις που μπορεί να εμφανιστούν σε διαφορετικά σημεία μιας ηλεκτρικής εγκατάστασης.

CAT II

Σχετίζεται με μετρήσεις σε κατάλληλα σημεία κυκλωμάτων συνδεδεμένων με ηλεκτρικά φορτία.

CAT III

Σχετίζεται με μετρήσεις σε τμήματα σταθερών ηλεκτρικών εγκαταστάσεων, όπως συγκεκριμένα κυκλώματα διανομής.

CAT IV

Σχετίζεται με μετρήσεις στην προέλευση εγκαταστάσεων και σε άλλα σημεία με υψηλές απαιτήσεις αντοχής σε παροδικές υπερτάσεις.

Η επιλογή δεν γίνεται μόνο με βάση την ένδειξη CAT.

Πρέπει να εξετάζονται και η ονομαστική τάση, οι ακροδέκτες, τα καλώδια μέτρησης και η συνολική καταλληλότητα του εξοπλισμού.

19. Διακρίβωση και έλεγχος οργάνων

Τα όργανα μέτρησης πρέπει να διατηρούνται σε κατάλληλη κατάσταση.

Η διακρίβωση επιτρέπει τη συσχέτιση των ενδείξεων με αναγνωρισμένες τιμές αναφοράς και την εκτίμηση των σχετικών αποκλίσεων.

Γιατί έχει σημασία;

Ένα όργανο μπορεί να εμφανίζει τιμές χωρίς αυτές να ανταποκρίνονται στην απαιτούμενη ακρίβεια.

Η αξιοπιστία των μετρήσεων εξαρτάται από:

• Την κατάσταση του οργάνου.

• Τη σωστή χρήση.

• Την κατάλληλη διακρίβωση.

• Την τήρηση των οδηγιών του κατασκευαστή.

• Τις συνθήκες μέτρησης.

Το απαιτούμενο πρόγραμμα διακρίβωσης εξαρτάται από τη χρήση, τις απαιτήσεις ποιότητας και τις εφαρμοστέες διαδικασίες.

20. Συνηθισμένα λάθη στις ηλεκτρολογικές μετρήσεις

Λανθασμένη επιλογή λειτουργίας οργάνου

Η μέτρηση AC αντί DC ή η επιλογή ακατάλληλης κλίμακας μπορεί να οδηγήσει σε λανθασμένα αποτελέσματα.

Χρήση ακατάλληλου οργάνου

Ένα όργανο χωρίς κατάλληλη κατηγορία και ονομαστική τάση μπορεί να είναι επικίνδυνο.

Μέτρηση αντίστασης σε ενεργό κύκλωμα

Η χρήση λειτουργίας ωμομέτρου σε ενεργό κύκλωμα είναι επικίνδυνη και μπορεί να καταστρέψει το όργανο.

Παράβλεψη του συντελεστή ισχύος

Η χρήση του τύπου P = U × I για κάθε φορτίο AC μπορεί να οδηγήσει σε λανθασμένο υπολογισμό ενεργού ισχύος.

Σύγχυση μονάδων

Τα Ω, kΩ και MΩ αντιπροσωπεύουν πολύ διαφορετικές τιμές.

Ερμηνεία αποτελεσμάτων χωρίς τεχνικό πλαίσιο

Μια τιμή μέτρησης πρέπει να αξιολογείται σε συνδυασμό με την εγκατάσταση, τη μέθοδο και τις εφαρμοστέες απαιτήσεις.

21. Συγκριτικός πίνακας ηλεκτρολογικών οργάνων

Η πραγματική δυνατότητα κάθε οργάνου εξαρτάται από το συγκεκριμένο μοντέλο.

22. Συχνές ερωτήσεις

Ποιο όργανο χρειάζεται για τη μέτρηση τάσης;

Ένα κατάλληλο βολτόμετρο ή πολύμετρο, επιλεγμένο σύμφωνα με τις συνθήκες μέτρησης.

Ποια είναι η διαφορά πολυμέτρου και αμπεροτσιμπίδας;

Το πολύμετρο χρησιμοποιεί συνήθως ακροδέκτες για τις περισσότερες μετρήσεις, ενώ η αμπεροτσιμπίδα μπορεί να μετρά ρεύμα μέσω αισθητήρα γύρω από τον αγωγό.

Μπορεί ένα πολύμετρο να μετρήσει αντίσταση γείωσης;

Ένα συνηθισμένο πολύμετρο δεν αντικαθιστά το κατάλληλο όργανο και τη μέθοδο επαγγελματικής μέτρησης γείωσης.

Τι σημαίνει MΩ;

Ένα μεγαώμ ισούται με 1.000.000 Ω.

Τι σημαίνει ένδειξη OL στο πολύμετρο;

Ανάλογα με το όργανο και τη λειτουργία, συνήθως υποδηλώνει υπέρβαση της κλίμακας ή ανοιχτό κύκλωμα.

Είναι το True RMS απαραίτητο;

Είναι ιδιαίτερα χρήσιμο για ακριβείς μετρήσεις μη ημιτονοειδών σημάτων, εντός των προδιαγραφών του οργάνου.

Μπορώ να μετρήσω ισχύ μόνο από τάση και ρεύμα;

Όχι πάντοτε. Στα κυκλώματα AC απαιτείται να ληφθεί υπόψη ο συντελεστής ισχύος.

Είναι ασφαλές να πραγματοποιώ μετρήσεις στον ηλεκτρικό πίνακα;

Οι μετρήσεις σε ενεργούς πίνακες ενέχουν σοβαρούς κινδύνους και πρέπει να εκτελούνται μόνο από κατάλληλα εκπαιδευμένους και εξουσιοδοτημένους επαγγελματίες.

Πότε χρειάζεται διακρίβωση ένα όργανο;

Το διάστημα εξαρτάται από τις οδηγίες του κατασκευαστή, τη χρήση και τις απαιτήσεις της εφαρμογής.

Μπορεί μία μέτρηση να αποδείξει ότι μια εγκατάσταση είναι ασφαλής;

Όχι. Η ασφάλεια αξιολογείται μέσα από ολοκληρωμένη διαδικασία επιθεώρησης, δοκιμών και μετρήσεων.

Συμπέρασμα

Οι ηλεκτρολογικές μετρήσεις αποτελούν θεμελιώδες εργαλείο για την αξιολόγηση της λειτουργίας ηλεκτρικών συστημάτων.

Το πολύμετρο, η αμπεροτσιμπίδα, το γειωσόμετρο, ο μετρητής μόνωσης και τα εξειδικευμένα όργανα ηλεκτρικών εγκαταστάσεων εξυπηρετούν διαφορετικούς σκοπούς.

Η σωστή επιλογή οργάνου, η κατανόηση των μονάδων μέτρησης και η γνώση των περιορισμών κάθε μεθόδου είναι απαραίτητες προϋποθέσεις για αξιόπιστα αποτελέσματα.

Παράλληλα, η ερμηνεία των τιμών πρέπει να γίνεται σύμφωνα με τα χαρακτηριστικά του κυκλώματος, τις συνθήκες μέτρησης και τις εφαρμοστέες τεχνικές απαιτήσεις.

Μια αξιόπιστη ηλεκτρολογική μέτρηση δεν είναι απλώς ένας αριθμός. Είναι ένα τεχνικό αποτέλεσμα που πρέπει να προκύπτει από σωστή μέθοδο και να αξιολογείται με γνώση.

Thermosphere.gr — Τεχνική γνώση για ασφαλέστερες και αποδοτικότερες εγκαταστάσεις.

Σημαντική σημείωση: Το άρθρο έχει ενημερωτικό και εκπαιδευτικό χαρακτήρα. Δεν αποτελεί οδηγό εκτέλεσης επικίνδυνων μετρήσεων σε ενεργές ηλεκτρικές εγκαταστάσεις. Οι επαγγελματικές δοκιμές και μετρήσεις πρέπει να πραγματοποιούνται από κατάλληλα εκπαιδευμένα και εξουσιοδοτημένα άτομα, με κατάλληλο εξοπλισμό και διαδικασίες ασφαλείας.

Τεχνικές πηγές

1. IEC 60364-6 — Low-voltage electrical installations: Verification.

2. IEC 61557 — Electrical safety in low-voltage distribution systems: Equipment for testing, measuring or monitoring protective measures.

3. IEC 61010-1 — Safety requirements for electrical equipment for measurement, control and laboratory use.

4. IEC 61010-2-030 — Particular requirements for equipment having testing or measuring circuits.

5. IEC 60529 — Degrees of protection provided by enclosures.

6. ΕΛΟΤ 60364 — Απαιτήσεις για ηλεκτρικές εγκαταστάσεις.

7. IEC 60050 — International Electrotechnical Vocabulary.

8. ΕΛΟΤ — https://www.elot.gr/

9. International Electrotechnical Commission — https://www.iec.ch/
