# Ηλεκτρικοί Πίνακες Αυτοματισμού: Προστασίες, Inverter, Βλάβες και Συντήρηση

## Εισαγωγή

Οι ηλεκτρικοί πίνακες αυτοματισμού αποτελούν βασικό μέρος των βιομηχανικών εγκαταστάσεων. Συγκεντρώνουν εξοπλισμό διανομής ισχύος, προστασίας, ελέγχου και επικοινωνίας, επιτρέποντας τη συντονισμένη λειτουργία μηχανημάτων και παραγωγικών διεργασιών.

Χρησιμοποιούνται σε αντλιοστάσια, ατμολέβητες, καυστήρες, μονάδες επεξεργασίας νερού, βιομηχανικούς κινητήρες και συστήματα παραγωγής.

Μια δυσλειτουργία στον πίνακα μπορεί να προκαλέσει διακοπή λειτουργίας, ανεπιθύμητη ενεργοποίηση προστασίας ή απώλεια ελέγχου εξοπλισμού.

Η σωστή κατανόηση των ηλεκτρικών στοιχείων, των inverter και των συστημάτων προστασίας είναι απαραίτητη για την ασφαλή λειτουργία και την αποτελεσματική συντήρηση.

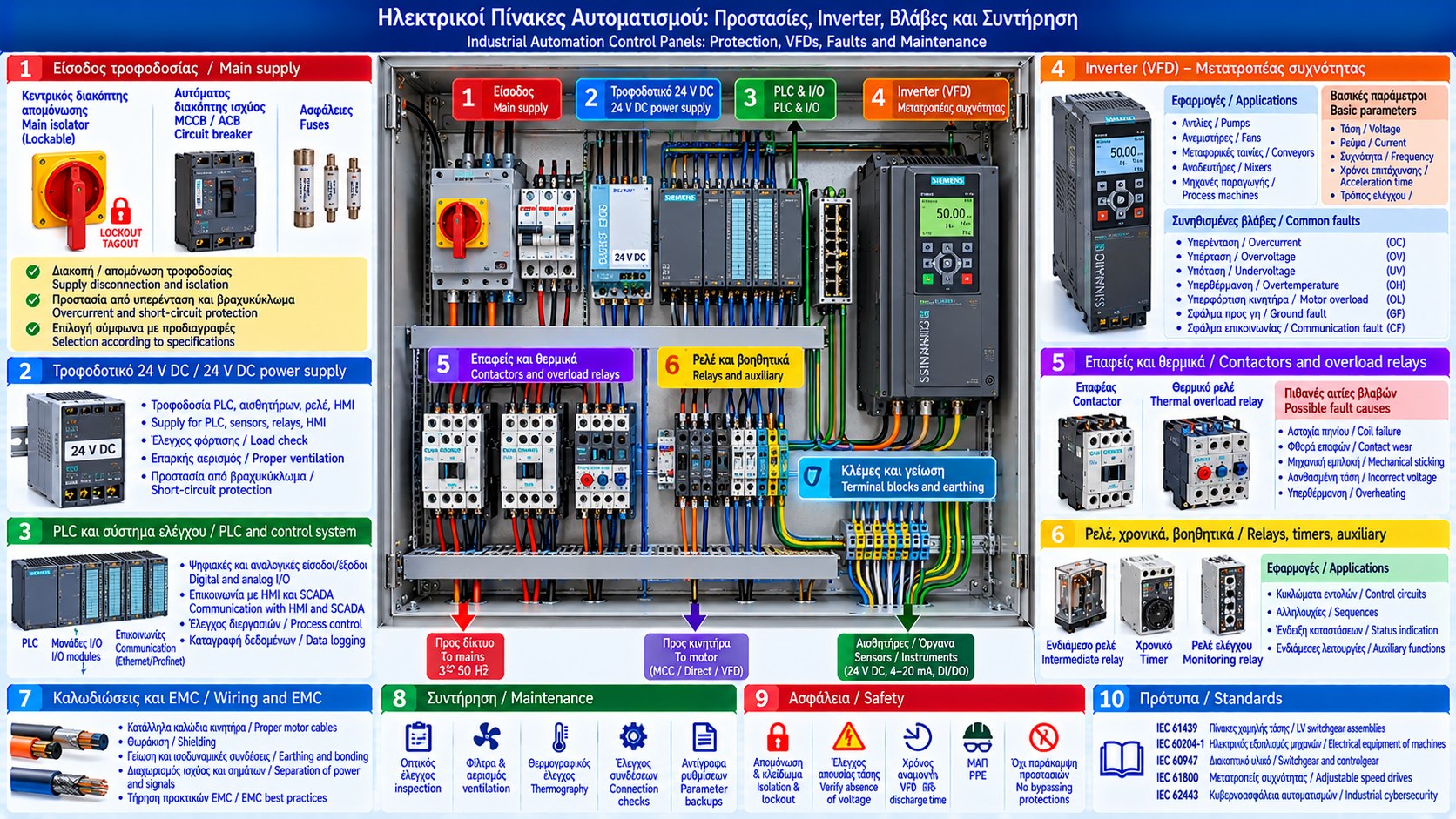

## 1. Τι είναι ο ηλεκτρικός πίνακας αυτοματισμού;

Ο ηλεκτρικός πίνακας αυτοματισμού είναι ένα συγκρότημα που περιλαμβάνει ηλεκτρικό και ηλεκτρονικό εξοπλισμό για τον έλεγχο μηχανών ή διεργασιών.

Μπορεί να περιλαμβάνει:

- Κεντρικό διακόπτη απομόνωσης.

- Διακόπτες προστασίας.

- Ασφάλειες.

- Επαφείς.

- Ρελέ υπερφόρτισης.

- Τροφοδοτικά.

- PLC και μονάδες I/O.

- Inverter.

- Ρελέ ελέγχου.

- Κλέμες σύνδεσης.

- Εξοπλισμό επικοινωνίας.

Η ακριβής σύνθεση εξαρτάται από τις απαιτήσεις της εγκατάστασης.

## 2. Πίνακες ισχύος και πίνακες ελέγχου

Σε ορισμένες εγκαταστάσεις η διανομή ισχύος και ο αυτοματισμός βρίσκονται σε διαφορετικούς πίνακες.

Ο πίνακας ισχύος μπορεί να περιλαμβάνει:

- Διακόπτες τροφοδοσίας.

- Συστήματα προστασίας.

- Αναχωρήσεις κινητήρων.

- Εξοπλισμό μεταγωγής φορτίων.

Ο πίνακας ελέγχου μπορεί να περιλαμβάνει:

- PLC.

- Τροφοδοτικά 24 V DC.

- Μονάδες εισόδων και εξόδων.

- Ενδιάμεσα ρελέ.

- Συστήματα επικοινωνίας.

- Κυκλώματα εντολών.

Σε μικρότερες εγκαταστάσεις τα στοιχεία μπορεί να βρίσκονται στο ίδιο ερμάριο, με κατάλληλο διαχωρισμό και σχεδιασμό.

## 3. MCC — Motor Control Center

Το MCC είναι ένα συγκρότημα ελέγχου και τροφοδοσίας ηλεκτροκινητήρων.

Χρησιμοποιείται όταν απαιτείται διαχείριση πολλών κινητήρων από οργανωμένο ηλεκτρικό σύστημα.

Ένα MCC μπορεί να διαθέτει:

- Αναχωρήσεις κινητήρων.

- Επαφείς.

- Διακόπτες προστασίας.

- Ηλεκτρονικά ρελέ προστασίας.

- Soft starters.

- Inverter.

- Όργανα μέτρησης.

- Συστήματα επικοινωνίας.

Ο σχεδιασμός του πρέπει να λαμβάνει υπόψη την ηλεκτρική ισχύ, τα ρεύματα βραχυκυκλώματος, τις συνθήκες περιβάλλοντος και τις απαιτήσεις συντήρησης.

## 4. Κεντρικός διακόπτης και απομόνωση

Ο κεντρικός διακόπτης χρησιμοποιείται για τη διακοπή ή απομόνωση της τροφοδοσίας, ανάλογα με τον τύπο και τις πιστοποιημένες δυνατότητές του.

Δεν έχουν όλοι οι διακόπτες τις ίδιες λειτουργίες.

Ένας διακόπτης απομόνωσης πρέπει να είναι κατάλληλος για την προβλεπόμενη χρήση και τις ηλεκτρικές συνθήκες.

Η απενεργοποίηση ενός χειριστηρίου ή η εντολή STOP από PLC δεν ισοδυναμεί με ασφαλή ηλεκτρική απομόνωση.

Πριν από εργασίες απαιτείται κατάλληλη διαδικασία απομόνωσης επικίνδυνης ενέργειας και επαλήθευση ασφαλούς κατάστασης.

## 5. Μικροαυτόματοι και αυτόματοι διακόπτες ισχύος

Οι αυτόματοι διακόπτες χρησιμοποιούνται για την προστασία ηλεκτρικών κυκλωμάτων από συγκεκριμένες συνθήκες υπερέντασης.

Συνηθισμένες κατηγορίες:

- MCB: Miniature Circuit Breaker.

- MCCB: Molded Case Circuit Breaker.

- ACB: Air Circuit Breaker.

Η επιλογή εξαρτάται από:

- Ονομαστικό ρεύμα.

- Τάση λειτουργίας.

- Ικανότητα διακοπής.

- Χαρακτηριστικά φορτίου.

- Αναμενόμενο ρεύμα βραχυκυκλώματος.

- Απαιτήσεις συντονισμού προστασιών.

Δεν πρέπει να επιλέγεται διακόπτης αποκλειστικά με βάση το ονομαστικό ρεύμα του κινητήρα.

## 6. Ασφάλειες και προστασία κυκλωμάτων

Οι ασφάλειες χρησιμοποιούνται για την προστασία ηλεκτρικών κυκλωμάτων σύμφωνα με τα χαρακτηριστικά τους.

Μπορεί να προστατεύουν:

- Κυκλώματα ελέγχου.

- Τροφοδοτικά.

- Κλάδους ισχύος.

- Εξοπλισμό ημιαγωγών, όταν χρησιμοποιούνται κατάλληλοι τύποι.

Η αντικατάσταση απαιτεί επιβεβαίωση του σωστού τύπου, της ονομαστικής τάσης, του ρεύματος και της χαρακτηριστικής λειτουργίας.

Η τοποθέτηση ασφάλειας μεγαλύτερης τιμής χωρίς μελέτη μπορεί να καταργήσει την προβλεπόμενη προστασία.

## 7. Επαφείς — Contactors

Οι επαφείς χρησιμοποιούνται για τη μεταγωγή ηλεκτρικών φορτίων, ιδιαίτερα κινητήρων.

Αποτελούνται από:

- Πηνίο.

- Κύριες επαφές.

- Βοηθητικές επαφές.

- Μηχανισμό ενεργοποίησης.

Το πηνίο ενεργοποιείται από το κύκλωμα ελέγχου και προκαλεί τη μεταγωγή των επαφών.

Συνηθισμένα προβλήματα:

- Αστοχία πηνίου.

- Φθορά επαφών.

- Μηχανική εμπλοκή.

- Ακατάλληλη τάση ελέγχου.

- Υπερθέρμανση συνδέσεων.

Η επιλογή επαφέα πρέπει να λαμβάνει υπόψη την κατηγορία χρήσης και τα χαρακτηριστικά του φορτίου.

## 8. Θερμικά και ηλεκτρονικά ρελέ προστασίας κινητήρων

Τα ρελέ υπερφόρτισης χρησιμοποιούνται για την προστασία κινητήρων από συγκεκριμένες συνθήκες υπερφόρτισης.

Μπορεί να είναι:

- Θερμικά.

- Ηλεκτρονικά.

Ανάλογα με το μοντέλο, οι ηλεκτρονικές συσκευές μπορούν να παρέχουν επιπλέον λειτουργίες, όπως επιτήρηση απώλειας φάσης, ανισορροπίας ή θερμικής κατάστασης.

Το ρελέ υπερφόρτισης δεν αντικαθιστά αυτομάτως την απαιτούμενη προστασία βραχυκυκλώματος.

Η ρύθμισή του πρέπει να βασίζεται στα στοιχεία του κινητήρα, στον τρόπο εκκίνησης και στις οδηγίες του κατασκευαστή.

## 9. Τροφοδοτικά 24 V DC

Τα τροφοδοτικά 24 V DC χρησιμοποιούνται ευρέως για:

- PLC.

- Αισθητήρες.

- Ρελέ.

- Οθόνες χειρισμού.

- Μονάδες επικοινωνίας.

- Κυκλώματα ελέγχου.

Πιθανές αιτίες βλάβης:

- Υπερφόρτιση.

- Υψηλή θερμοκρασία.

- Ανεπαρκής αερισμός.

- Προβλήματα τροφοδοσίας εισόδου.

- Βραχυκύκλωμα εξόδου.

- Γήρανση εξαρτημάτων.

Η διαστασιολόγηση πρέπει να λαμβάνει υπόψη τη συνολική κατανάλωση και τις απαιτήσεις αιχμής των φορτίων.

## 10. Τι είναι το inverter ή VFD;

Το VFD, Variable Frequency Drive, είναι ηλεκτρονικός μετατροπέας που ελέγχει τη λειτουργία κατάλληλων ηλεκτροκινητήρων μεταβάλλοντας τη συχνότητα και την τάση εξόδου σύμφωνα με την επιλεγμένη μέθοδο ελέγχου.

Χρησιμοποιείται σε:

- Αντλίες.

- Ανεμιστήρες διεργασιών.

- Μεταφορικές ταινίες.

- Αναδευτήρες.

- Μηχανές παραγωγής.

Σε αντλητικά συστήματα μπορεί να επιτρέπει προσαρμογή της παροχής στις πραγματικές απαιτήσεις.

Η εξοικονόμηση ενέργειας εξαρτάται από τη χαρακτηριστική καμπύλη του συστήματος, το φορτίο και τη στρατηγική ελέγχου.

## 11. Βασική αρχή λειτουργίας VFD

Ένα συνηθισμένο VFD περιλαμβάνει:

1. Ανορθωτή εισόδου.

2. Ενδιάμεσο κύκλωμα DC.

3. Βαθμίδα αντιστροφέα εξόδου.

4. Ηλεκτρονικό σύστημα ελέγχου.

Η τάση εισόδου μετατρέπεται σε DC και στη συνέχεια δημιουργείται ελεγχόμενη εναλλασσόμενη έξοδος.

Η λειτουργία των κινητήρων εξαρτάται από τον τύπο κινητήρα, τη μέθοδο ελέγχου και τις παραμέτρους του μετατροπέα.

Η έξοδος ενός VFD δεν πρέπει να αντιμετωπίζεται ως απλή ημιτονοειδής τροφοδοσία δικτύου.

## 12. Ρύθμιση παραμέτρων inverter

Οι βασικές παράμετροι μπορεί να περιλαμβάνουν:

- Ονομαστική τάση κινητήρα.

- Ονομαστικό ρεύμα.

- Ονομαστική συχνότητα.

- Ονομαστική ταχύτητα.

- Χρόνο επιτάχυνσης.

- Χρόνο επιβράδυνσης.

- Ελάχιστη και μέγιστη συχνότητα.

- Τρόπο εντολής εκκίνησης.

- Πηγή αναφοράς ταχύτητας.

- Μέθοδο ελέγχου κινητήρα.

Οι τιμές πρέπει να προκύπτουν από την πινακίδα κινητήρα, τις προδιαγραφές και τις απαιτήσεις της εφαρμογής.

Η αυθαίρετη αλλαγή παραμέτρων μπορεί να προκαλέσει δυσλειτουργία ή καταπόνηση του εξοπλισμού.

## 13. Συνηθισμένες βλάβες inverter

Συνηθισμένες κατηγορίες σφαλμάτων είναι:

- Overcurrent: υπερένταση.

- Overvoltage: υπέρταση.

- Undervoltage: υπόταση.

- Overtemperature: υπερθέρμανση.

- Motor overload: υπερφόρτιση κινητήρα.

- Ground fault: σφάλμα προς γη.

- Communication fault: σφάλμα επικοινωνίας.

- External fault: εξωτερική εντολή σφάλματος.

Η ακριβής σημασία κάθε κωδικού εξαρτάται από τον κατασκευαστή και το μοντέλο.

Ο ίδιος γενικός χαρακτηρισμός μπορεί να αντιστοιχεί σε διαφορετικές συνθήκες ανίχνευσης.

## 14. Βλάβη υπερέντασης — Overcurrent

Μια ένδειξη υπερέντασης μπορεί να σχετίζεται με:

- Μηχανική υπερφόρτιση.

- Μπλοκαρισμένο φορτίο.

- Απότομη επιτάχυνση.

- Ηλεκτρικό πρόβλημα κινητήρα.

- Πρόβλημα καλωδίου.

- Λανθασμένες παραμέτρους.

- Αστοχία εξοπλισμού.

Η διερεύνηση πρέπει να βασίζεται στον κωδικό σφάλματος, στα καταγεγραμμένα δεδομένα και στο εγχειρίδιο.

Δεν πρέπει να αυξάνονται αυθαίρετα τα όρια προστασίας για να εξαφανιστεί το σφάλμα.

## 15. Υπέρταση και υπόταση DC Bus

Το ενδιάμεσο κύκλωμα DC αποτελεί βασικό τμήμα του inverter.

Σφάλματα μπορεί να προκύπτουν από:

- Μεταβολές τάσης τροφοδοσίας.

- Αναγεννητική ενέργεια κατά την επιβράδυνση.

- Προβλήματα δικτύου.

- Ακατάλληλες ρυθμίσεις.

- Αστοχίες εξαρτημάτων.

Σε ορισμένες εφαρμογές, πολύ απότομη επιβράδυνση μπορεί να προκαλέσει αύξηση της τάσης DC bus.

Η αντιμετώπιση εξαρτάται από τη σχεδίαση του συστήματος και μπορεί να απαιτεί κατάλληλη διαχείριση της αναγεννητικής ενέργειας.

## 16. Υπερθέρμανση ηλεκτρικού πίνακα

Η υψηλή θερμοκρασία επηρεάζει την αξιοπιστία των ηλεκτρονικών εξαρτημάτων.

Πιθανές αιτίες:

- Φραγμένα φίλτρα.

- Ελαττωματικοί ανεμιστήρες.

- Υψηλή θερμοκρασία περιβάλλοντος.

- Ανεπαρκής διαστασιολόγηση ψύξης.

- Υπερβολική πυκνότητα εξοπλισμού.

- Μη κατάλληλες αποστάσεις εγκατάστασης.

Η θερμική διαχείριση πρέπει να ακολουθεί τις προδιαγραφές των κατασκευαστών και τον συνολικό σχεδιασμό του πίνακα.

## 17. Παράδειγμα: Αντλία με inverter δεν εκκινεί

Έστω αντλία με VFD που λαμβάνει εντολή START από PLC αλλά δεν εκκινεί.

Η διάγνωση εξετάζει:

1. Την κατάσταση ασφαλείας της εγκατάστασης.

2. Την τροφοδοσία του inverter.

3. Τυχόν ενεργούς κωδικούς σφάλματος.

4. Τις επιτρεπτικές συνθήκες λειτουργίας.

5. Την πραγματική εντολή εκκίνησης.

6. Την πηγή αναφοράς ταχύτητας.

7. Την κατάσταση του κινητήρα.

8. Τις απαιτήσεις της διεργασίας.

Μια μηδενική αναφορά ταχύτητας ή μια μη διαθέσιμη επιτρεπτική συνθήκη μπορεί να εξηγεί γιατί ο κινητήρας δεν κινείται, ακόμη και όταν υπάρχει εντολή λειτουργίας.

Οι έλεγχοι γίνονται μόνο από εξουσιοδοτημένο προσωπικό σύμφωνα με τις οδηγίες του κατασκευαστή.

## 18. Παράδειγμα: Επαφέας ενεργοποιείται αλλά ο κινητήρας δεν λειτουργεί

Η ενεργοποίηση του επαφέα δεν εγγυάται ότι ο κινητήρας τροφοδοτείται σωστά.

Πιθανές αιτίες:

- Απουσία τάσης ισχύος.

- Πρόβλημα κύριων επαφών.

- Ενεργοποιημένη προστασία.

- Διακοπή αγωγού.

- Βλάβη κινητήρα.

- Πρόβλημα μηχανικού φορτίου.

Η διερεύνηση απαιτεί ηλεκτρολογικό έλεγχο με κατάλληλα όργανα και εγκεκριμένη διαδικασία ασφαλούς εργασίας.

## 19. Ηλεκτρομαγνητική συμβατότητα και inverter

Οι μετατροπείς συχνότητας δημιουργούν γρήγορες μεταγωγές ισχύος.

Η εγκατάστασή τους απαιτεί προσοχή σε:

- Κατάλληλα καλώδια κινητήρα.

- Θωράκιση.

- Γείωση και ισοδυναμικές συνδέσεις.

- Όδευση καλωδίων.

- Κατάλληλα φίλτρα, όπου απαιτούνται.

- Αποστάσεις μεταξύ κυκλωμάτων ισχύος και σημάτων.

Η λανθασμένη εγκατάσταση μπορεί να προκαλέσει παρεμβολές σε αισθητήρες και επικοινωνίες.

Οι πρακτικές EMC πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή και τα εφαρμοστέα πρότυπα.

## 20. Προληπτική συντήρηση ηλεκτρικών πινάκων

Ένα οργανωμένο πρόγραμμα μπορεί να περιλαμβάνει:

- Οπτική επιθεώρηση.

- Έλεγχο φίλτρων και αερισμού.

- Επιθεώρηση για υγρασία και διάβρωση.

- Έλεγχο ενδείξεων τροφοδοτικών.

- Ανάλυση ιστορικού σφαλμάτων.

- Έλεγχο κατάστασης ανεμιστήρων.

- Επιθεώρηση καλωδίων.

- Έλεγχο συνδέσεων σύμφωνα με οδηγίες κατασκευαστή.

- Επιβεβαίωση αντιγράφων ασφαλείας.

- Ενημέρωση τεχνικής τεκμηρίωσης.

Η περιοδικότητα εξαρτάται από τις συνθήκες λειτουργίας, την κρισιμότητα και τις προδιαγραφές του εξοπλισμού.

## 21. Θερμογραφικός έλεγχος

Η θερμογραφία μπορεί να βοηθήσει στον εντοπισμό ασυνήθιστης θερμικής συμπεριφοράς.

Πιθανά ευρήματα:

- Υπερθέρμανση συνδέσεων.

- Ασυνήθιστη θερμοκρασία επαφών.

- Θερμική καταπόνηση εξαρτημάτων.

- Διαφορές θερμοκρασίας μεταξύ συγκρίσιμων φορτίων.

Η θερμογραφική εικόνα δεν αποδεικνύει από μόνη της την αιτία.

Η ερμηνεία απαιτεί γνώση φορτίου, συνθηκών περιβάλλοντος, εκπεμπτικότητας και περιορισμών μέτρησης.

Η επιθεώρηση ενεργών πινάκων πρέπει να πραγματοποιείται μόνο με κατάλληλη αξιολόγηση κινδύνου και μέτρα ηλεκτρικής ασφάλειας.

## 22. Πρότυπα και τεχνική τεκμηρίωση

Ανάλογα με τον τύπο εγκατάστασης, σημαντικές αναφορές μπορεί να περιλαμβάνουν:

- IEC 61439: συγκροτήματα διακοπτικού υλικού και ελέγχου χαμηλής τάσης.

- IEC 60204-1: ηλεκτρικός εξοπλισμός μηχανών.

- IEC 60947: διακοπτικό υλικό και συσκευές ελέγχου χαμηλής τάσης.

- IEC 61800: ηλεκτρικά συστήματα οδήγησης μεταβλητής ταχύτητας.

- IEC 62443: κυβερνοασφάλεια βιομηχανικών συστημάτων αυτοματισμού και ελέγχου.

Η εφαρμογή κάθε προτύπου εξαρτάται από το αντικείμενο, τη χώρα, τον εξοπλισμό και τις ισχύουσες κανονιστικές απαιτήσεις.

Η τεχνική τεκμηρίωση πρέπει να περιλαμβάνει ενημερωμένα σχέδια, λίστες εξοπλισμού, παραμέτρους και ιστορικό συντήρησης.

## 23. Ασφάλεια κατά τις εργασίες συντήρησης

Οι ηλεκτρικοί πίνακες μπορούν να περιέχουν επικίνδυνες τάσεις και αποθηκευμένη ηλεκτρική ενέργεια.

Ιδιαίτερη προσοχή απαιτείται στους πυκνωτές DC bus των inverter, οι οποίοι μπορεί να παραμένουν φορτισμένοι μετά την αποσύνδεση της τροφοδοσίας.

Βασικές απαιτήσεις:

- Εργασία μόνο από εξουσιοδοτημένο και κατάλληλα εκπαιδευμένο προσωπικό.

- Εφαρμογή διαδικασίας απομόνωσης και κλειδώματος όπου απαιτείται.

- Τήρηση του χρόνου αναμονής που καθορίζει ο κατασκευαστής.

- Επαλήθευση ασφαλούς κατάστασης και απουσίας επικίνδυνης τάσης με εγκεκριμένη διαδικασία.

- Χρήση κατάλληλων μέσων ατομικής προστασίας.

- Αποφυγή μη εγκεκριμένων παρακάμψεων προστασιών.

- Έλεγχος πριν από την επαναφορά σε λειτουργία.

Η ένδειξη OFF στην οθόνη ενός inverter δεν αποδεικνύει ότι το εσωτερικό του είναι ηλεκτρικά ασφαλές.

## Συμπέρασμα

Οι ηλεκτρικοί πίνακες αυτοματισμού συνδυάζουν προστασίες, κυκλώματα ισχύος, PLC, τροφοδοτικά και μετατροπείς συχνότητας για την αξιόπιστη λειτουργία βιομηχανικού εξοπλισμού.

Η σωστή επιλογή προστασιών, η κατάλληλη διαμόρφωση inverter, η θερμική διαχείριση και η προληπτική συντήρηση μειώνουν την πιθανότητα απρογραμμάτιστων διακοπών.

Η διάγνωση πρέπει να βασίζεται σε πραγματικές μετρήσεις, ηλεκτρολογικά σχέδια, ιστορικό σφαλμάτων και οδηγίες κατασκευαστών.

Η ηλεκτρική ασφάλεια αποτελεί πάντοτε προτεραιότητα έναντι της ταχύτητας αποκατάστασης.

Thermosphere.gr – Τεχνική ενημέρωση για επαγγελματίες.
